Kayar Anahtar Kılavuzu: Nasıl Çalışır, Türleri ve Devre Uygulamaları

Bu yazıda sürgülü anahtarın ne olduğunu ve bir devredeki elektrik akışını kontrol etmek için nasıl kullanıldığını öğreneceksiniz.Sembolünü, iç yapısını ve çalışma prensibini anlayacaksınız.Ayrıca farklı sürgülü anahtar türlerini, bunların elektriksel özelliklerini, avantajlarını, sınırlamalarını ve ortak uygulamalarını da keşfedeceksiniz.Ayrıca kaydırmalı anahtarların mafsallı ve kanatlı anahtarlarla nasıl karşılaştırıldığını ve bir devre için doğru anahtarın nasıl seçileceğini göreceksiniz.

Katalog

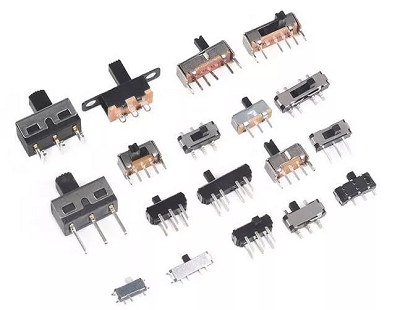

Şekil 1. Kaydırmalı Anahtar

Slayt Anahtarı Nedir?

Kayar anahtar, bir devredeki elektrik akımının akışını kontrol etmek için kullanılan küçük bir manuel elektromekanik anahtardır.Bir devreyi AÇMAK veya KAPATMAK veya bağlantısını değiştirmek için küçük bir kaydırıcıyı bir konumdan diğerine hareket ettirerek çalışır.Sürgülü anahtarlar, kompakt ve kullanımı kolay olduğundan elektronik cihazlarda, devre kartlarında ve kontrol panellerinde yaygın olarak bulunur.Basit bir kaydırma hareketiyle elektrik gücünün manuel olarak etkinleştirilmesine veya devre dışı bırakılmasına olanak tanırlar.Güvenilirlikleri ve basit tasarımları nedeniyle sürgülü anahtarlar tüketici elektroniğinde, güç kontrollerinde ve küçük elektronik modüllerde yaygın olarak kullanılmaktadır.

Kayar Anahtarın Sembolü

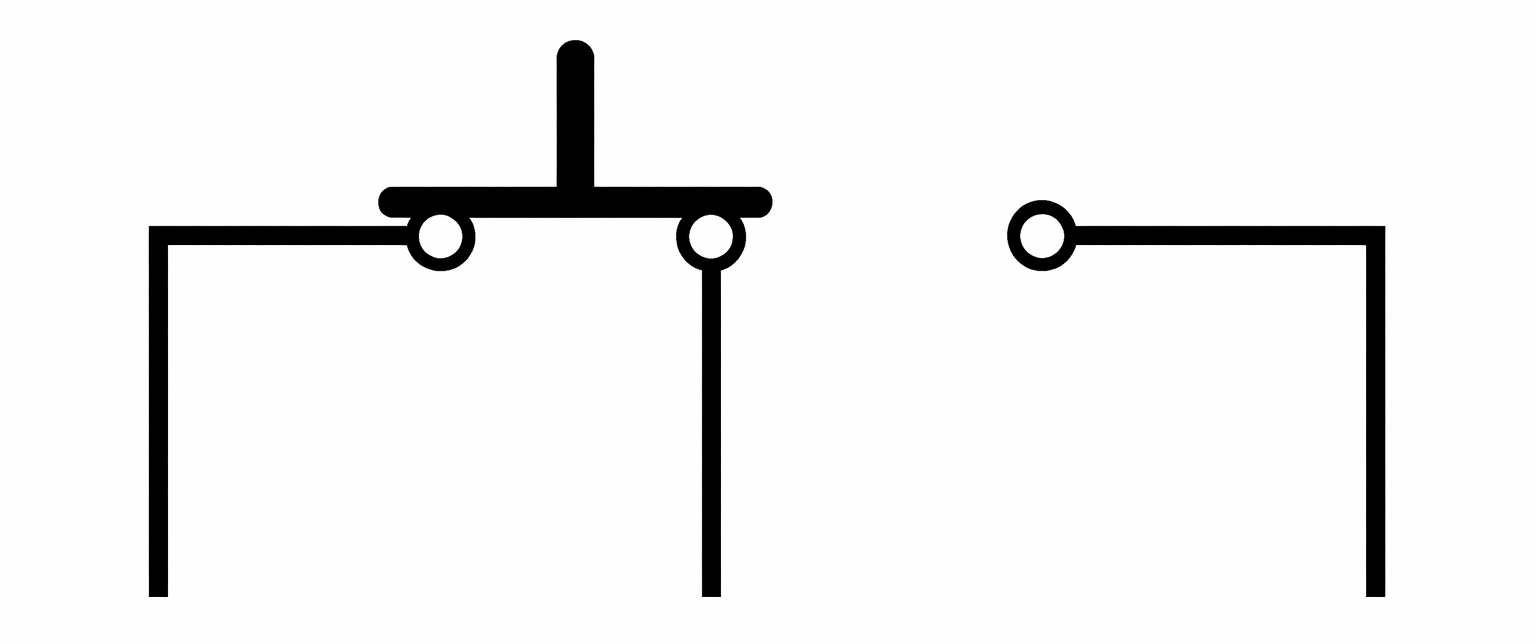

Şekil 2. Kayar Anahtar Sembolü

Elektrik şemalarında kayan anahtar sembolü, bir elektrik devresini açmak veya kapatmak için kullanılan anahtarlama cihazını temsil eder.Sembol tipik olarak sabit bağlantı noktalarından ve terminaller arasındaki geçiş yolunu gösteren hareketli bir çizgiden oluşur.Bu diyagram, anahtarın devrenin farklı kısımlarını nasıl bağladığını anlamamıza yardımcı olur.Tam sembol, şemada gösterilen anahtar konfigürasyonuna bağlı olarak biraz değişebilir.Standart şematik sembollerin kullanılması, devre şemalarının açık, tutarlı kalmasını ve elektronik tasarım ve sorun giderme sırasında yorumlanmasının kolay olmasını sağlar.

Sürgülü Anahtarın Yapısı

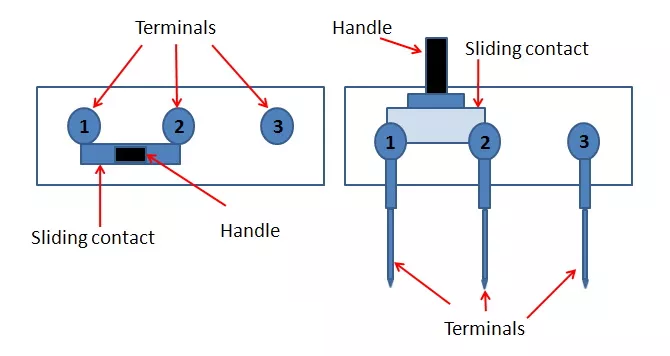

Şekil 3. Kayar Anahtarın Yapısı

• Sap (Kaydırıcı)

Tutma yeri, kaydırmalı anahtarın parmakla hareket ettirilen dış kısmıdır.Güvenli manuel çalışmayı sağlamak için genellikle plastikten veya dayanıklı bir yalıtım malzemesinden yapılır.Kol, anahtarın içindeki dahili kontakları yeniden konumlandırmak için sabit bir yol boyunca yatay olarak hareket eder.

• Kayar Kontak (Hareketli Kontak)

Kayar kontak, sürgü mekanizmasına bağlanan hareketli iletken parçadır.Terminaller arasında iyi bir elektrik teması sağlamak için genellikle metalden yapılır.Bu bileşen, kaydırıcı hareket ettirildiğinde fiziksel olarak farklı temas noktaları boyunca hareket eder.

• Terminaller

Terminaller, sürgülü anahtarı bir elektrik devresine bağlayan metal pimlerdir.Anahtarın gövdesinden uzanırlar, böylece baskılı devre kartına (PCB) lehimlenebilirler.Her terminal, anahtar ile devrenin harici kabloları arasında bir bağlantı noktası görevi görür.

• Konut

Muhafaza, sürgülü anahtarın dahili bileşenlerini çevreleyen ve koruyan dış muhafazadır.Mekanik mukavemet ve yalıtım sağlamak için genellikle plastik veya metalden yapılır.Muhafaza, iç parçaları hizalı tutar ve bunları tozdan, hasardan ve dış etkenlerden korur.

Kayar Anahtarın Çalışma Prensibi

Kayar anahtarın çalışma prensibi, dahili kontaklar arasındaki bağlantıyı değiştiren kayan aktüatörün hareketine dayanmaktadır.Kaydırıcıyı bir tarafa ittiğinizde dahili kontak, anahtarın içindeki belirli bir terminalle hizalanır.Bu hizalama, anahtar konumuna bağlı olarak ya elektrik yolunu tamamlar ya da bağlantıyı keser.Kontak iki terminal arasında köprü kurarsa devreden elektrik akımı geçebilir.Kaydırıcı kontak noktasından uzaklaştığında devre yolu kesilir ve akımın akışı durur.Bu basit kayma hareketi, anahtarın bir devrenin elektriksel durumunu manuel olarak kontrol etmesini sağlar.Bu basit mekanizma nedeniyle sürgülü anahtarlar birçok elektronik sistemde güvenilir manuel kontrol sağlar.

Sürgülü Anahtar Çeşitleri

SPDT Slayt Anahtarı

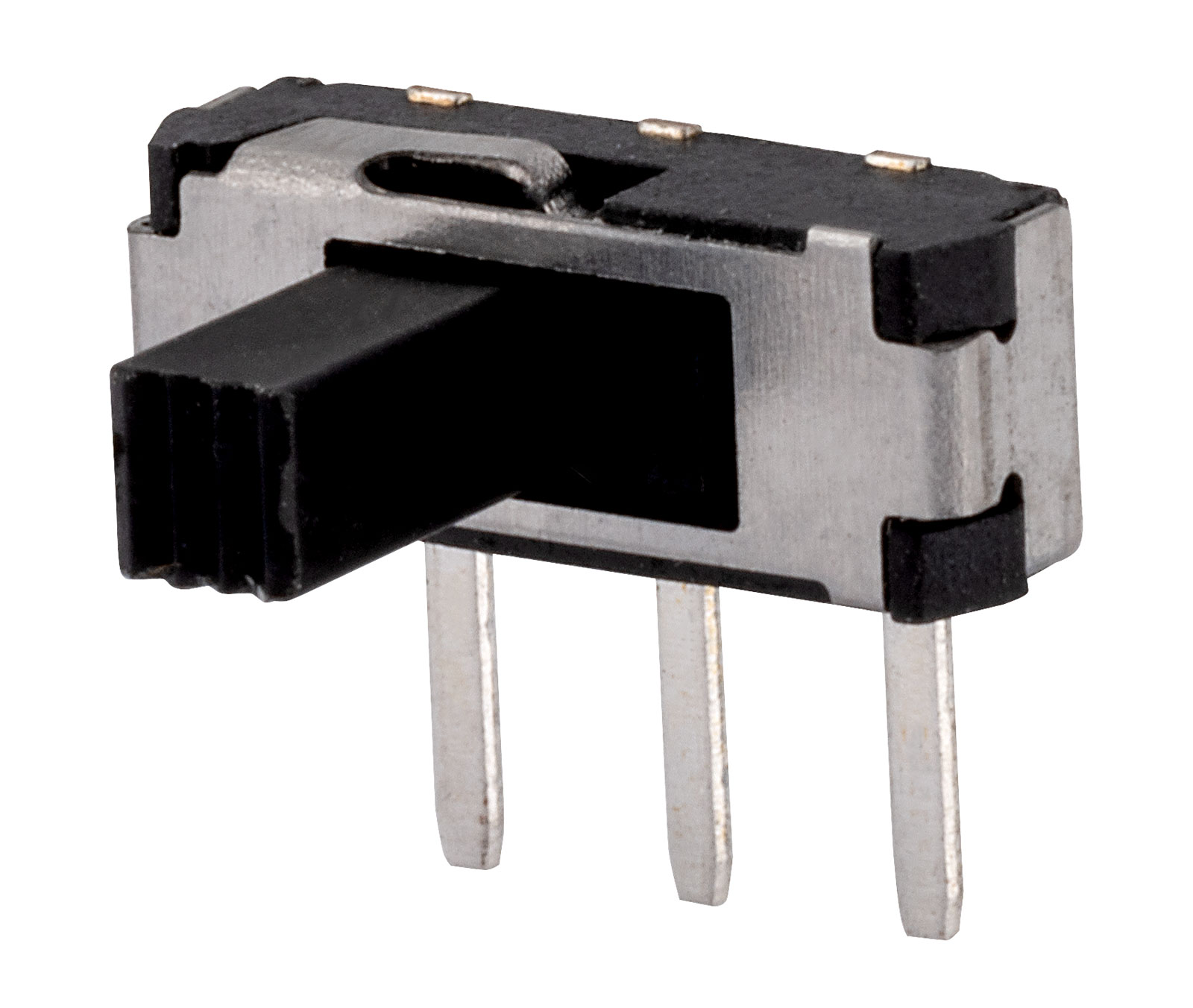

Şekil 4. SPDT Kayar Anahtarı

SPDT (Tek Kutuplu Çift Atmalı) sürgülü anahtar, bir giriş terminalini iki olası çıkış terminalinden birine bağlayan bir anahtardır.İki farklı bağlantı noktası arasında kayabilen tek bir hareketli kontak içerir.Kaydırıcı bir konuma hareket ettiğinde giriş terminali birinci çıkış terminaline bağlanır.Kaydırıcı diğer tarafa hareket ettiğinde bağlantı ikinci çıkış terminaline değişir.Bu anahtarlama eylemi, tek bir devre yolunun iki farklı elektrik yolu arasında yeniden yönlendirilmesine olanak tanır.Şekilde gösterilen tasarım, kayar aktüatörün hareket ettikçe terminaller arasındaki bağlantıyı nasıl değiştirdiğini göstermektedir.Bu basit anahtarlama düzenlemesinden dolayı, SPDT kaydırmalı anahtarlar temel sinyal veya devre seçimi için yaygın olarak kullanılır.

SPST Slayt Anahtarı

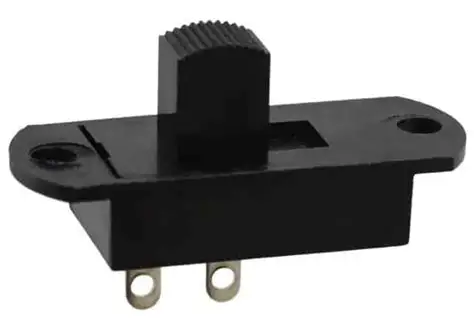

Şekil 5. SPST Kayar Anahtar

SPST (Tek Kutuplu Tek Atışlı) sürgülü anahtar, tek bir elektrik devresini kontrol etmek için kullanılan en basit sürgülü anahtar türüdür.Kaydırma hareketi ile bağlanan veya bağlantısı kesilen bir giriş terminali ve bir çıkış terminali vardır.Kaydırıcı AÇIK konuma getirildiğinde dahili kontak iki terminali birbirine bağlar.Kaydırıcı KAPALI konuma geldiğinde kontak ayrılır ve elektrik yolu kesilir.Bu basit mekanizma, elektrik akımı için temel bir AÇMA/KAPAMA kontrolü görevi görür.Şekilde gösterilen yapı, kaydırıcının bağlantıyı kontrol etmek için iki konum arasında nasıl geçiş yaptığını göstermektedir.Basitliği nedeniyle SPST kayar anahtarı, basit güç anahtarlama fonksiyonları için yaygın olarak kullanılır.

DPST Slayt Anahtarı

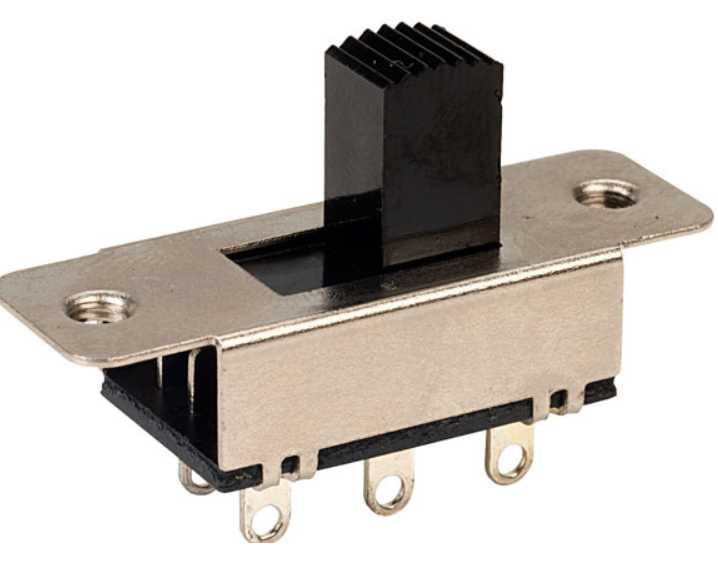

Şekil 6. DPST Kaydırmalı Anahtar

DPST (Çift Kutuplu Tek Atışlı) kaydırmalı anahtar, tek bir kaydırma hareketi kullanarak iki bağımsız devreyi aynı anda kontrol etmek için tasarlanmıştır.Kaydırıcı çalıştırıldığında birlikte hareket eden iki ayrı dahili anahtarlama yolu içerir.Kaydırıcı AÇIK konumuna itildiğinde her iki devre aynı anda bağlanır.OFF konumuna getirildiğinde her iki bağlantı da aynı anda açılır.Bu tasarım, tek bir manuel kontrol ile iki elektrik hattının birlikte değiştirilmesine olanak sağlar.Şekilde gösterilen konfigürasyon, bir kayma hareketinin iki dahili anahtarlama yolunu nasıl etkilediğini yansıtmaktadır.DPST sürgülü anahtarlar genellikle iki devrenin senkronize bir şekilde birlikte kontrol edilmesi gerektiğinde kullanılır.

DPDT Slayt Anahtarı

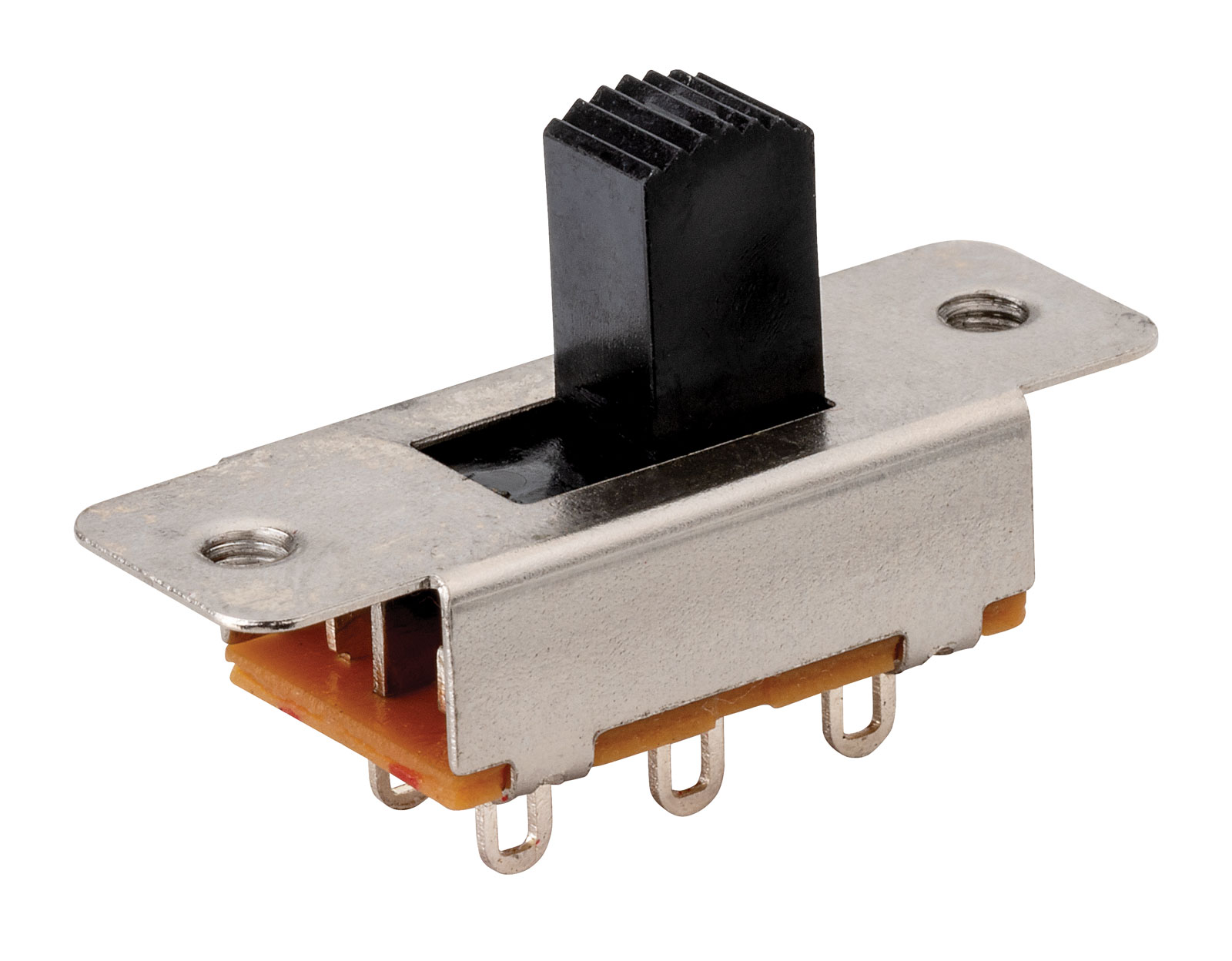

Şekil 7. DPDT Kayar Anahtarı

DPDT (Çift Kutuplu Çift Atışlı) sürgülü anahtar, iki ayrı devreyi kontrol edebilen ve her birini iki farklı çıkış yolu arasında değiştirebilen bir anahtarlama cihazıdır.Her biri iki olası bağlantı noktasına sahip iki kutup içerir.Kaydırıcı hareket ettiğinde her iki devre de bağlantı konumlarını aynı anda değiştirir.Bu, her devrenin kaydırıcı konumuna bağlı olarak iki farklı terminal yolu arasında geçiş yapmasına olanak tanır.Şekilde gösterilen anahtarlama yapısı, bu ikili anahtarlama fonksiyonunu desteklemek için birden fazla terminalin nasıl düzenlendiğini göstermektedir.Bu özelliği nedeniyle DPDT kayar anahtarı, iki eşzamanlı bağlantı değişikliği gerektiren devreler için esnek anahtarlama kontrolü sağlar.

Sürgülü Anahtarların Elektriksel Özellikleri

Parametre	Şartname
Nominal Gerilim	Küçük PCB sürgülü anahtarlar için 12 V – 50 V DC tipik değer
Mevcut Derecelendirme	Anahtar boyutuna ve kontak tasarımına bağlı olarak 0,3 A – 3 A
Kontak Direnci	≤ 20 mΩ tipik olarak kontaklar kapalıyken
Yalıtım Direnci	≥ 100 MΩ, 500 V DC'de
Dielektrik Dayanımı	Terminaller arasında 1 dakika süreyle 500 V – 1000 V AC
Çalışma Sıcaklığı Aralığı	−20°C ila +85°C tipik çalışma aralığı
Mekanik Ömür	10.000 – 50.000 anahtarlama döngüsü
Elektrik Ömrü	Nominal yük altında 5.000 – 10.000 anahtarlama döngüsü
Terminal Tipi	PCB geçiş pimleri veya lehim pabucu terminalleri
İletişim Malzemesi	Gümüş kaplamalı bakır alaşımı veya pirinç kontaklar
İletişim Değerlendirmesi	50 V DC'de 0,3 A veya 12 V DC'de 3 A (ortak değerler)
Anahtarlama Gücü	100 gf – 300 gf kaydırıcı çalıştırma kuvveti
Seyahat Mesafesi	Pozisyonlar arasında 2 mm – 4 mm kaydırıcı hareketi
Yalıtım Malzemesi	Yüksek sıcaklık termoplastik (UL94 V-0 sınıfı)
Terminal Aralığı	2,54 mm – 5,08 mm standart PCB aralığı

Sürgülü Anahtarların Avantajları ve Sınırlamaları

Sürgülü anahtarlar basit, ucuz ve kullanımı kolay olduğundan elektronik devrelerde kullanılır ancak bazı sınırlamaları da vardır.

Sürgülü Anahtarların Avantajları

• Basit manuel kontrol, kaydırmalı anahtarların birçok elektronik cihazda kullanımını kolaylaştırır.

• Kompakt boyut, küçük devre kartlarına ve taşınabilir ekipmanlara kolayca sığmalarını sağlar.

• Düşük üretim maliyeti, onları büyük ölçekli elektronik ürünler için ekonomik kılar.

• Açık AÇIK/KAPALI konumu görünür anahtarlama durumu sağlar.

• Güvenilir mekanik yapı, temel devrelerde istikrarlı anahtarlama performansı sağlar.

• Standart lehim terminalleri kullanılarak baskılı devre kartlarına kolay kurulum.

Slayt Anahtarlarının Sınırlamaları

• Mekanik kontaklar birçok anahtarlama döngüsünden sonra aşınabilir.

• Elektronik veya katı hal anahtarlarıyla karşılaştırıldığında sınırlı anahtarlama hızı.

• Küçük boyut, bazı tasarımlarda manuel çalışmayı zorlaştırabilir.

• Yüksek güçlü veya yüksek akımlı anahtarlama uygulamaları için uygun değildir.

• Toza veya neme maruz kalmak, uzun vadeli anahtarlama güvenilirliğini etkileyebilir.

Sürgülü Anahtarların Uygulamaları

1. Tüketici Elektroniği

Kayar anahtarlar radyo, hoparlör ve elektronik aletler gibi küçük tüketici elektroniklerinde sıklıkla kullanılır.Basit bir kaydırma hareketiyle gücün veya temel işlevlerin manuel olarak kontrol edilmesine olanak tanırlar.Kompakt boyutları, onları sınırlı dahili alana sahip cihazlar için ideal kılar.

2. Taşınabilir Elektronik Cihazlar

Birçok taşınabilir cihaz, güç kontrolü veya mod seçimi için kaydırmalı anahtarlar kullanır.Örnekler arasında el elektronikleri, pille çalışan modüller ve küçük iletişim cihazları yer alır.Anahtar, cihazın AÇIK mı yoksa KAPALI mı olduğunu gösteren net bir fiziksel konum sağlar.

3. Elektronik Oyuncaklar

Kayar anahtarlar, pille çalışan oyuncaklarda gücü kontrol etmek veya ses ve aydınlatma işlevlerini etkinleştirmek için yaygın olarak kullanılır.Tekrarlanan manuel kullanıma uygun, basit ve dayanıklı bir anahtarlama çözümü sunarlar.Küçük boyutları aynı zamanda kompakt oyuncak muhafazalarına da iyi uyum sağlar.

4. Kontrol Panelleri

Endüstriyel veya elektronik kontrol panelleri bazen çalışma modlarını seçmek veya belirli işlevleri etkinleştirmek için kaydırmalı anahtarlar içerir.Anahtar, ayarları manuel olarak değiştirmek için açık ve doğrudan bir yol sağlar.Basit kullanımı ekipmanı kontrol etmeyi kolaylaştırır.

5. DIY Elektronik ve Prototipleme

Sürgülü anahtarlar elektronik projelerde, prototipleme kartlarında ve geliştirme kitlerinde yaygın olarak kullanılır.Test ve deneyler sırasında devre durumlarının manuel olarak kontrol edilmesine izin verirler.Basit yapıları, özel elektronik tasarımlara entegre edilmelerini kolaylaştırır.

6. Akü Seçim Devreleri

Bazı elektronik sistemler, bir devre içindeki akü kaynaklarını bağlamak veya bağlantısını kesmek için kaydırmalı anahtarlar kullanır.Bu, küçük elektronik cihazlardaki güç kaynaklarının manuel olarak yönetilmesine olanak tanır.Kaydırma hareketi, güç hatları arasındaki bağlantıyı kontrol etmenin basit bir yolunu sağlar.

Kaydırmalı Anahtar vs Geçiş Anahtarı vs Paddle Switch

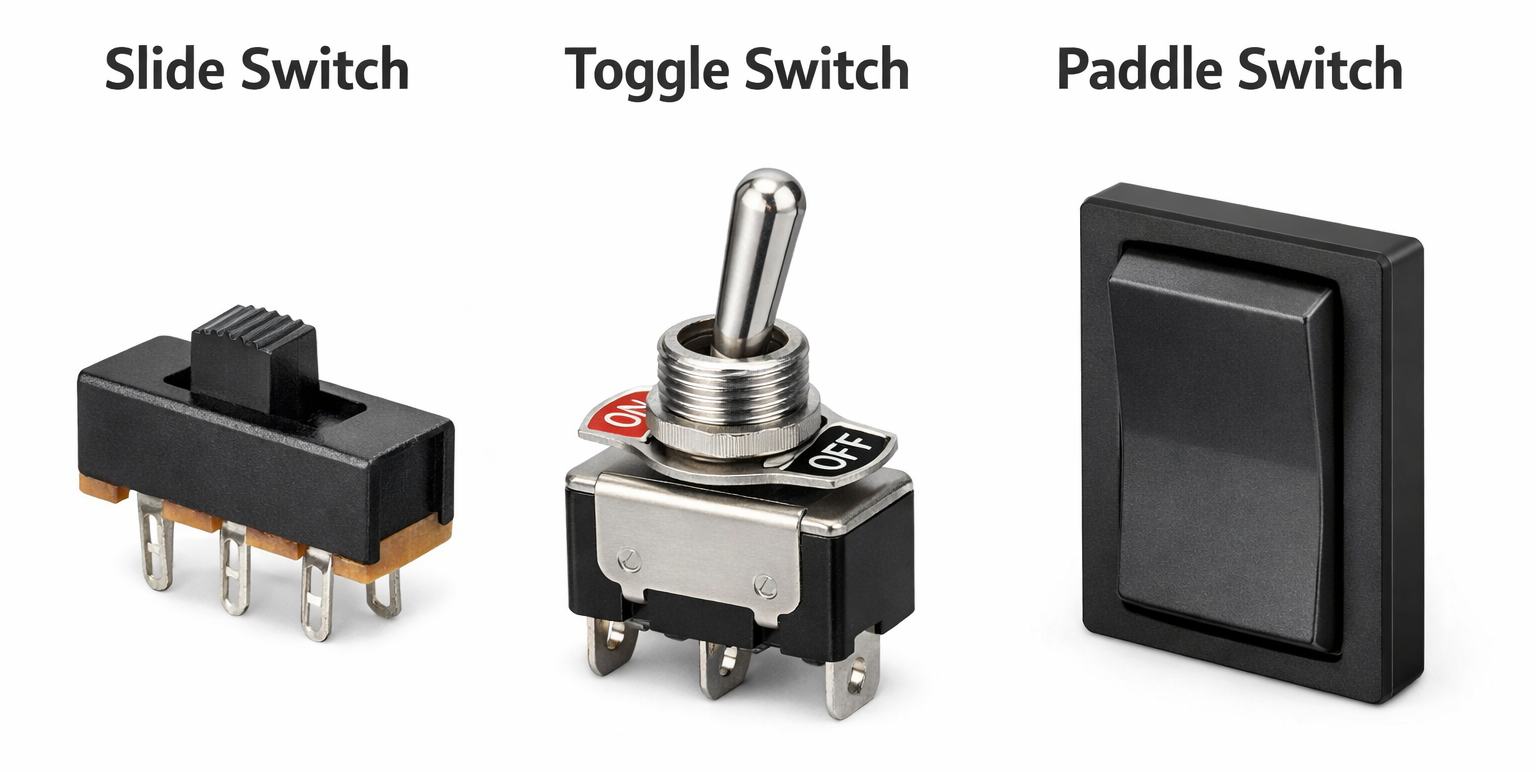

Şekil 8. Kaydırma Anahtarı ve Geçiş Anahtarı ve Kanatlı Anahtar

Özellik	Slayt Anahtarı	Geçiş Anahtarı	Kürek Anahtarı
Çalışma Yöntemi	Kayma hareketi	Kol çevirme hareketi	Düz bir kürek yüzeyine basmak
Kullanıcı Etkileşimi	Sola veya sağa kaydırın	Kolu yukarı veya aşağı çevirin	Küreği itin
Mekanik Tasarım	Kompakt doğrusal kaydırıcı	Kol tabanlı aktüatör	Büyük düz aktüatör
Montaj Stili	PCB veya panel montajı	Panel montajı	Duvara veya panele montaj
Boyut	Küçük ve kompakt	Orta boy	Daha büyük tasarım
Görsel Konum Göstergesi	Kaydırıcı konumunu temizle	Kol yönü durumu gösterir	Kürek konumu durumu gösterir
Tipik Kontrol	Basit devre kontrolü	Devre anahtarlama kontrolü	Aydınlatma için güç kontrolü
Kullanım Kolaylığı	Basit kaydırma hareketi	Kolun çevrilmesini gerektirir	Kolay presleme işlemi
Kurulum	Genellikle PCB'ye lehimlenir	Panel deliğinden monte edilir	Duvar plakalarına monte edilir
Cihaz Entegrasyonu	Elektronik cihazların içinde kullanılır	Ekipman panellerinde kullanılır	Oda kontrol sistemlerinde kullanılır
Kontrol Hassasiyeti	Küçük devreler için uygun	Çeşitli devreler için uygun	Manuel oda kontrolü için tasarlandı
Dayanıklılık	Orta düzeyde mekanik ömür	Genel olarak güçlü mekanik ömür	Sık manuel kullanım için tasarlanmıştır
Geçiş Stili	Doğrusal anahtarlama hareketi	Döner kol hareketi	Basın tabanlı geçiş
Tipik Ortam	Elektronik ve küçük cihazlar	Endüstriyel veya ekipman panelleri	Konut veya bina kontrolü
Görsel Tasarım	Minimal ve kompakt	Mekanik ve açık	Modern ve düz yüzey

Doğru Slayt Anahtarı Nasıl Seçilir?

1. Elektrik Derecelendirmesini Belirleyin

İlk adım anahtarın kullanılacağı devrenin gerekli gerilim ve akım seviyelerinin kontrol edilmesidir.Seçilen sürgülü anahtarın bu değerleri güvenli bir şekilde destekleyen elektriksel değerlere sahip olması gerekir.Uygun değere sahip bir anahtarın seçilmesi aşırı ısınmanın önlenmesine yardımcı olur ve devrenin kararlı çalışmasını sağlar.

2. Uygun Montaj Tipini Seçin

Sürgülü anahtarlar PCB montajı veya panel montajı gibi farklı montaj stillerinde mevcuttur.Montaj tipi cihazın veya devre kartının mekanik tasarımına uygun olmalıdır.Doğru montaj, anahtarın güvenli bir şekilde oturmasını ve çalışma sırasında güvenilir şekilde çalışmasını sağlar.

3. Anahtar Boyutunu ve Boyutlarını Göz önünde bulundurun

Kayar anahtarın fiziksel boyutu, cihazdaki kullanılabilir alana uygun olmalıdır.Anahtar boyutlarını, terminal aralığını ve sürgü hareket mesafesini kontrol etmelisiniz.Uygun boyuttaki bir anahtar, sorunsuz kurulum ve rahat çalışma sağlar.

4. Gerekli Kutup ve Atış Sayısını Kontrol Edin

Farklı sürgülü anahtar konfigürasyonları, elektrik devreleri için farklı bağlantı seçenekleri sunar.Gerekli direk ve atış düzenlemesi, amaçlanan devre kontrol fonksiyonuna uygun olmalıdır.Doğru konfigürasyonun seçilmesi, anahtarın istenen anahtarlama görevini gerçekleştirmesini sağlar.

5. Dayanıklılığı ve Mekanik Ömrü Değerlendirin

Mekanik ömür değeri, kayan anahtarın aşınma meydana gelmeden önce kaç anahtarlama döngüsü gerçekleştirebileceğini gösterir.Sık anahtarlama gerektiren cihazlarda, daha uzun mekanik ömür için tasarlanmış anahtarlar kullanılmalıdır.Bu, uzun süreli kullanımda güvenilir performansın korunmasına yardımcı olur.

6. Çevresel Koşulları Göz önünde bulundurun

Sıcaklık, nem ve toz gibi çevresel faktörler anahtar performansını etkileyebilir.Beklenen çalışma ortamı için tasarlanmış bir anahtarın seçilmesi, uzun vadeli güvenilirliği artırır.Bu özellikle zorlu veya dış mekan koşullarında kullanılan cihazlar için önemlidir.

Sonuç

Sürgülü anahtarlar, elektrik devrelerini kaydırma hareketi ile kontrol etmek için kullanılan basit ve güvenilir cihazlardır.Küçük boyutları, düşük maliyetleri ve kolay çalıştırılmaları onları birçok elektronik cihazda ve devre kartında yaygın hale getirir.Parçalarını, çalışma prensibini, türlerini ve özelliklerini anlamak, bir devre için doğru anahtarın seçilmesine yardımcı olur.Elektriksel değere, boyuta ve konfigürasyona göre doğru sürgülü anahtarın seçilmesi, güvenli ve etkili devre kontrolü sağlar.
