Silikon Fotoniği Açıklaması: Nasıl Çalışır, Bileşenler, Entegrasyon ve Uygulamalar

Silikon fotoniği, verileri çiplerin içinde ve arasında taşımak için elektrik yerine ışık kullanmanızı sağlar.Bu makalede ne olduğunu, nasıl çalıştığını ve çalışmasını sağlayan temel bileşenleri öğreneceksiniz.Ayrıca farklı entegrasyon yöntemlerini, ambalajlama gelişmelerini ve bu teknolojinin nerede kullanıldığını da keşfedeceksiniz.Sonunda, bunun modern sistemlerde hızı ve verimliliği artırmaya nasıl yardımcı olduğunu anlayacaksınız.

Katalog

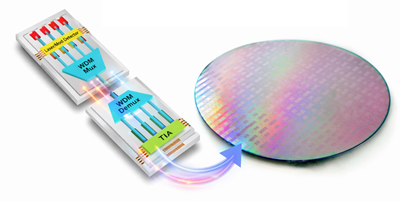

Şekil 1. Silikon Fotoniğine Genel Bakış

Silikon Fotoniği Nedir?

Silikon fotoniği, verileri silikon bazlı çipler üzerinde iletmek için elektrik (elektronlar) yerine ışık (fotonlar) kullanan bir teknolojidir.Işık sinyallerini standart yarı iletken işlemler kullanılarak üretilen mikroskobik yapılar aracılığıyla yönlendirerek yüksek hızlı veri iletişimine olanak tanır.Elektrik akımına dayanan geleneksel elektronik sistemlerin aksine, silikon fotonik, mesafe boyunca daha az sinyal kaybıyla daha fazla veri taşıyabilen optik sinyaller kullanır.Bu yaklaşım, cihazlar içinde ve arasında daha hızlı ve daha verimli veri aktarımına olanak tanır.Temel konsept, elektron hareketinin foton yayılımıyla değiştirilmesine ve dirençle ilgili sınırlamaların azaltılmasına dayanmaktadır.Sonuç olarak, silikon fotoniği, yeni nesil yüksek hızlı iletişim sistemleri için önemli bir teknoloji olarak geniş çapta tanınmaktadır.

Silikon Fotoniğinin Bileşenleri

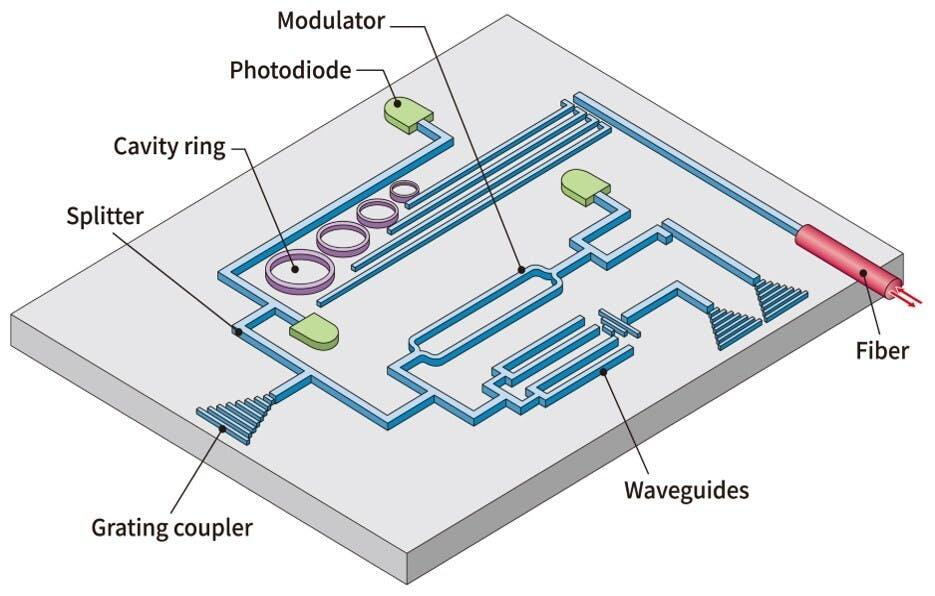

Şekil 2. Silikon Fotonik Bileşenleri

• Dalga kılavuzları

Dalga kılavuzları, ışık sinyallerini silikon çip boyunca yönlendiren yapılardır.Fotonları önceden tanımlanmış yollar boyunca minimum kayıpla sınırlandırır ve yönlendirirler.Bu yapılar genellikle yüksek kırılma indeksi nedeniyle silikondan yapılır.Sistem içindeki optik sinyalleri yönlendirmenin temelini oluştururlar.

• Modülatör

Bir modülatör, ışık özelliklerini değiştirerek elektrik verilerini optik bir sinyale kodlar.Veriyi temsil edecek şekilde ışığın yoğunluğunu, fazını veya frekansını değiştirebilir.Bu işlem, dijital bilgilerin ışık kullanılarak iletilmesine olanak sağlar.Elektrik sinyallerinin optik forma dönüştürülmesinde rol oynar.

• Fotodetektör (Fotodiyot)

Bir fotodetektör gelen ışık sinyallerini tekrar elektrik sinyallerine dönüştürür.Optik gücü algılar ve buna karşılık gelen bir elektrik akımı üretir.Bu, sistemin iletilen verileri alıcı tarafta yorumlamasını sağlar.Optik iletişim sürecinin tamamlanması açısından önemlidir.

• Lazer Kaynağı

Lazer, veri iletimi için taşıyıcı olarak kullanılan tutarlı bir ışık sinyali üretir.Kararlı ve yüksek yoğunluklu bir optik kaynak sağlar.Bu ışık silikon fotonik devreye enjekte edilir.Optik sinyal akışının başlangıç ​​noktası görevi görür.

• Izgara Bağlayıcı / Fiber Bağlayıcı

Bağlayıcılar optik fiberleri silikon çipe bağlar.Harici fiberler ve çip üzerindeki dalga kılavuzları arasında ışığın verimli aktarımını sağlarlar.Bu yapılar, minimum kayıp için optik modlarla eşleşecek şekilde tasarlanmıştır.Çip seviyesi ve sistem seviyesi iletişim arasında arayüz görevi görürler.

• Ayırıcı

Ayırıcı, tek bir optik sinyali birden fazla yola böler.Bir giriş sinyalinin farklı kanallara dağıtılmasına olanak tanır.Bu, paralel veri iletimi veya sinyal yönlendirme için kullanışlıdır.Sistem esnekliğinin arttırılmasına yardımcı olur.

• Boşluk Halkası Rezonatörü

Bir boşluk halkası, belirli dalga boylarını filtrelemek veya seçmek için kullanılan dairesel bir dalga kılavuzu yapısıdır.Belirli ışık frekanslarında rezonansı destekler.Bu, optik sinyallerin hassas kontrolünü sağlar.Genellikle dalga boyu filtreleme ve modülasyonunda kullanılır.

Silikon Fotoniği Nasıl Çalışır?

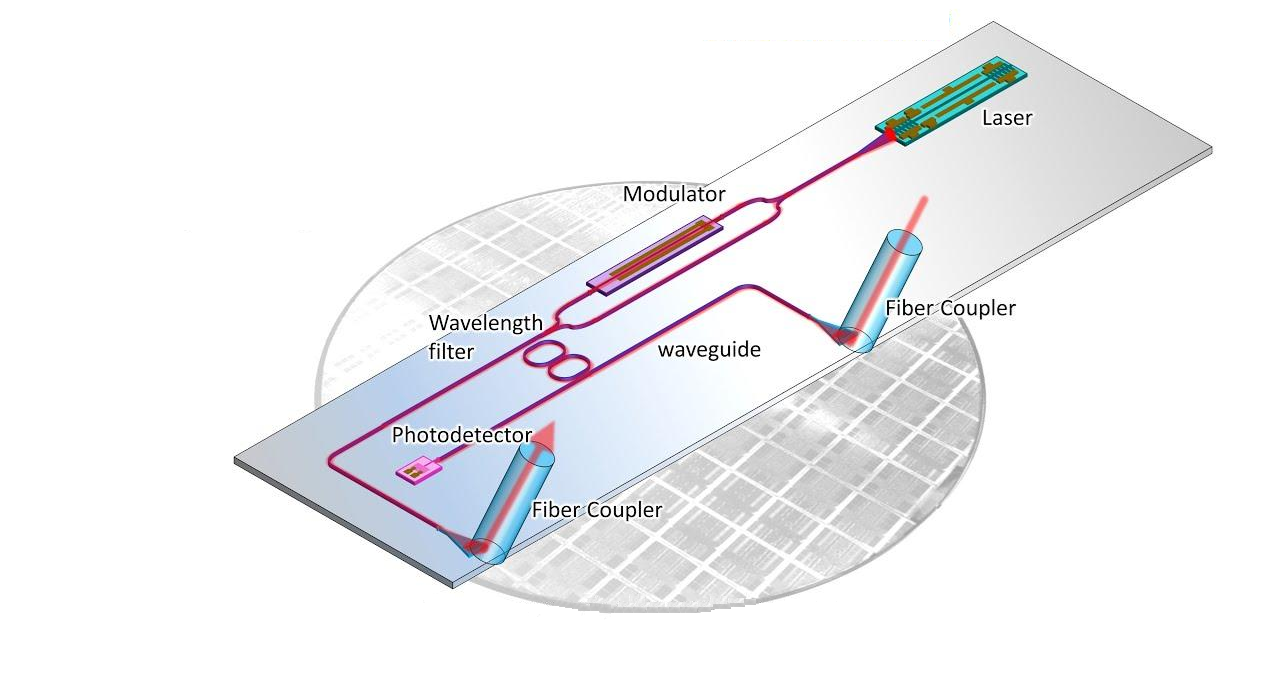

Şekil 3. Silikon Fotonik Çalışma Prensibi

Silikon fotoniği, öncelikle veri için taşıyıcı görevi gören bir ışık sinyali üreterek çalışır.Bu ışık daha sonra elektrik sinyallerini optik forma kodlayarak bilgiyi temsil edecek şekilde değiştirilir.Kodlandıktan sonra optik sinyal, çip boyunca mikroskobik yollardan yönlendirilir.Bu yollar, sinyalin tipik olarak elektrik sistemlerinde bulunan direnç olmadan verimli bir şekilde iletilmesini sağlar.İletim süreci, büyük miktarda verinin kısa veya uzun mesafelerde hızlı bir şekilde hareket etmesini sağlar.

Çip boyunca ilerledikten sonra optik sinyal alıcı uca ulaşır ve burada tekrar elektrik sinyaline dönüştürülür.Bu dönüşüm, elektronik sistemlerin iletilen verileri işlemesine olanak tanır.Tüm süreç, ışık üretiminden sinyal tespitine kadar sürekli bir akışı içerir.Her aşama minimum sinyal kaybı ve yüksek veri bütünlüğü sağlar.Bu adım adım akış, modern bilgi işlem sistemlerinde yüksek hızlı ve güvenilir iletişim sağlar.

Silikon Fotonik Entegrasyon Mimarisi Türleri

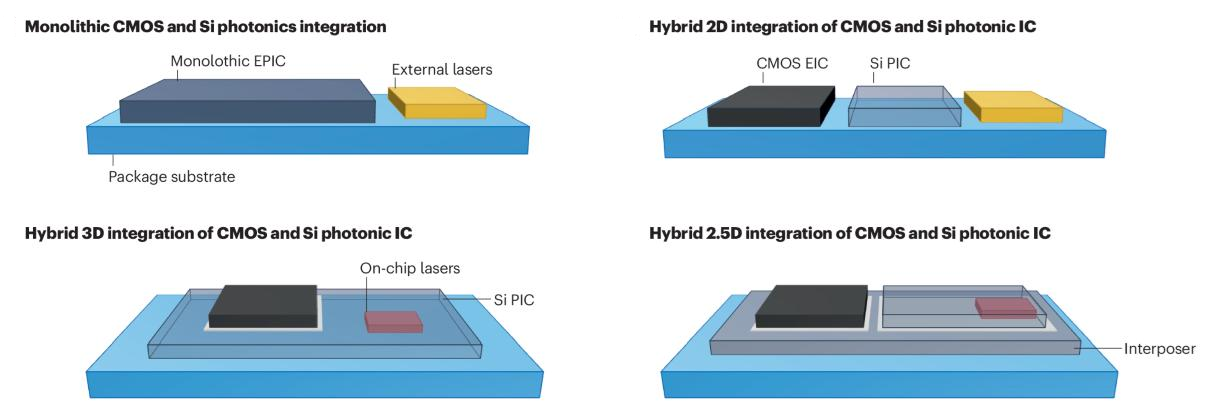

Şekil 4. Entegrasyon Mimarileri

Monolitik Entegrasyon

Monolitik entegrasyon, fotonik ve elektronik bileşenlerin aynı silikon alt tabaka üzerinde üretildiği bir tasarım yaklaşımıdır.Bu yöntem, hem optik hem de elektriksel işlevlerin tek bir çip içerisinde bir arada bulunmasına olanak tanır.Entegrasyon süreci, birleşik bir sistem oluşturmak için standart CMOS uyumlu üretim tekniklerini kullanır.Sıkıca entegre edilmiş sinyal yollarına sahip kompakt tasarımlarla sonuçlanır.Düzen genellikle aynı temel katmanı paylaşan optik ve elektronik bölgeleri gösterir.Bu yaklaşım çipin kendi içindeki ara bağlantıları basitleştirir.Yüksek düzeyde entegre fotonik entegre devreler için yaygın olarak kullanılır.

Hibrit 2D Entegrasyonu

Hibrit 2D entegrasyonu, fotonik ve elektronik çiplerin aynı düzlemde yan yana yerleştirilmesi anlamına gelir.Her çip ayrı ayrı üretiliyor ve daha sonra ortak bir alt tabaka üzerinde bir araya getiriliyor.Elektrik bağlantıları bileşenleri kısa mesafelerde birbirine bağlar.Düzenleme tipik olarak düz bir düzende yan yana konumlandırılmış ayrı kalıpları gösterir.Bu yapı, farklı teknolojilerin birleştirilmesinde esneklik sağlar.Ayrıca entegrasyon öncesinde her çipin bağımsız optimizasyonunu da destekler.Tasarım modüler fotonik sistemlerde yaygın olarak kullanılmaktadır.

Hibrit 3D Entegrasyonu

Hibrit 3D entegrasyonu, fotonik ve elektronik bileşenlerin birden fazla katman halinde dikey olarak istiflenmesini içerir.Bu yaklaşım dikey boyutu kullanarak entegrasyon yoğunluğunu arttırır.Sinyaller katmanlar arasında dikey ara bağlantılar yoluyla hareket edebilir.Yapı genellikle üst üste yerleştirilmiş katmanlı yongaları gösterir.Bu, daha kısa sinyal yollarına ve kompakt sistem tasarımına olanak sağlar.Yüksek performanslı sistemler için gelişmiş paketleme tekniklerini destekler.Yığılmış konfigürasyon, yerden tasarruf sağlayan entegrasyon için idealdir.

Hibrit 2.5D Entegrasyonu

Hibrit 2.5D entegrasyonu, ayrı fotonik ve elektronik kalıpları bağlamak için bir aracı kullanır.Aracı, yüksek yoğunluklu ara bağlantılar sağlayan bir ara katman görevi görür.Bileşenler doğrudan bağlanmak yerine bu platformun üstüne yerleştirilir.Düzen tipik olarak ortak bir taban yapısına monte edilmiş birden fazla kalıbı gösterir.Bu yaklaşım, sistem genelinde verimli sinyal yönlendirmesine olanak tanır.Tam dikey istifleme olmadan karmaşık entegrasyonu destekler.Gelişmiş paketleme çözümlerinde yaygın olarak kullanılır.

Silikon Fotonik Paketleme Teknolojilerinin Evrimi

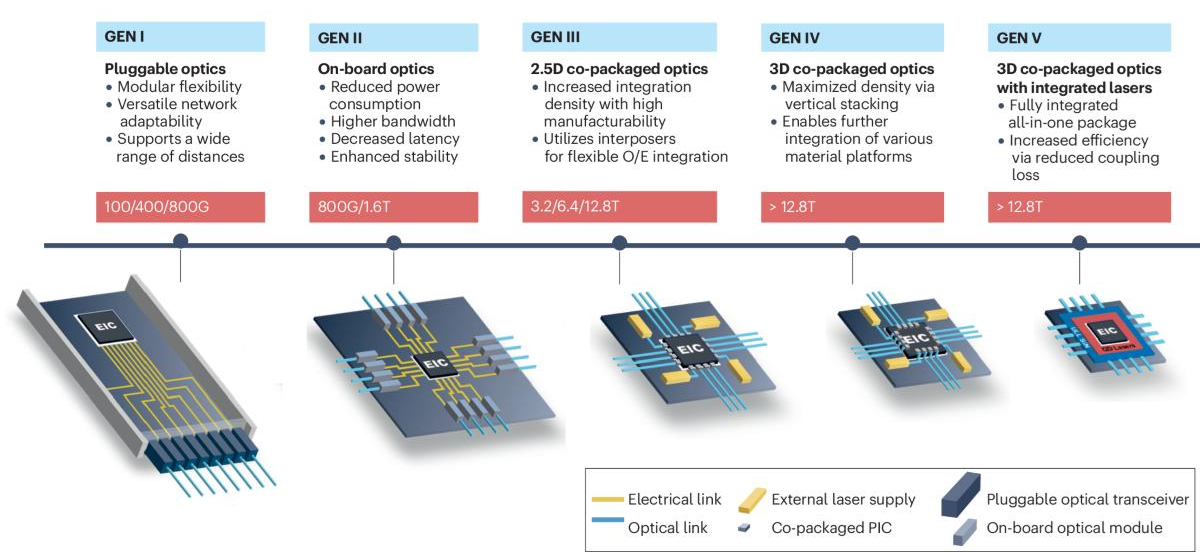

Şekil 5. Ambalajın Gelişimi

• GEN I – Takılabilir Optikler

Bu nesil, standart arayüzler aracılığıyla sistemlere bağlanan harici optik modülleri kullanır.Dağıtımda esneklik ve kolay değiştirme sağlar.Sistemler farklı ağ gereksinimlerine uyum sağlayabilir.Ancak elektrik bağlantıları nispeten uzun kalır.Bu, verimliliği sınırlar ve güç tüketimini artırır.

• GEN II – Yerleşik Optikler

Optik bileşenler kart üzerindeki işlem ünitesine yaklaştırılır.Bu, elektriksel iz uzunluğunu azaltır ve sinyal bütünlüğünü artırır.Daha yüksek bant genişliği ve daha düşük gecikmeli iletişim sağlar.Takılabilir çözümlere kıyasla güç tüketimi azalır.Sistem performansı daha istikrarlı ve verimli hale gelir.

• GEN III – 2.5D Birlikte Paketlenmiş Optikler

Bu aşama, aracı tabanlı tasarımlar kullanılarak daha yakın entegrasyon sağlar.Optik ve elektronik bileşenler kompakt bir yapıda bir arada paketlenmiştir.Daha yüksek veri yoğunluğuna ve gelişmiş sinyal yönlendirmesine olanak tanır.Bant genişliği önemli ölçüde artmaya devam ediyor.Bu nesil, gelişmiş veri merkezi gereksinimlerini destekler.

• GEN IV – 3D Birlikte Paketlenmiş Optikler

Entegrasyon yoğunluğunu en üst düzeye çıkarmak için dikey yığınlama tanıtıldı.Birden fazla bileşen katmanı tek bir pakette birleştirilir.Bu, daha kısa iletişim yolları ve daha yüksek verimlilik sağlar.Farklı malzeme platformlarının entegrasyonunu destekler.Yüksek hızlı sistemlerde performans önemli ölçüde artar.

• GEN V – Tam Entegre Fotonik

Bu nesil, optik ve elektronik bileşenlerin tam entegrasyonunu sağlıyor.Lazerler ve fotonik unsurlar paketin içine yerleştirilmiştir.Bağlantı kayıplarını azaltır ve verimliliği artırır.Sistem son derece kompakt hale gelir ve optimize edilir.Silikon fotonik ambalajın gelecekteki yönünü temsil ediyor.

Silikon Fotoniğinin Avantajları

• Modern bilgi işlem sistemleri için yüksek veri iletim hızı

• Büyük veri iş yükleri için son derece yüksek bant genişliğini destekler

• Elektrik ara bağlantılarına kıyasla daha düşük güç tüketimi

• Uzun mesafelerde azaltılmış sinyal kaybı

• Kompakt ve ölçeklenebilir çip entegrasyonu

• Mevcut CMOS üretim süreçleriyle uyumlu

• Veri merkezlerinde ve yapay zeka sistemlerinde daha hızlı iletişim sağlar

Silikon Fotoniğinin Zorlukları

• Verimli çip üstü lazer kaynaklarının zor entegrasyonu

• Yüksek üretim ve paketleme maliyetleri

• Isı duyarlılığı nedeniyle termal yönetim sorunları

• Optik bağlantı için karmaşık hizalama gerekir

• Büyük ölçekli entegrasyonda tasarım karmaşıklığı

• Belirli bileşenler için sınırlı malzeme uyumluluğu

Silikon Fotonik Uygulamaları

1. Veri Merkezleri

Silikon fotoniği, sunucular ve depolama sistemleri arasında yüksek hızlı veri aktarımına olanak tanır.Büyük ölçekli bulut bilişim altyapısını destekler.Optik ara bağlantılar gecikmeyi ve güç tüketimini azaltır.Bu, genel sistem verimliliğini artırır.

2. Yapay Zeka (AI) Sistemleri

Yapay zeka iş yükleri, işlemciler arasında hızlı veri aktarımı gerektirir.Silikon fotoniği paralel işleme için yüksek bant genişliği sağlar.Makine öğrenimi modellerinde veri işlemeyi destekler.Bu, hesaplama performansını artırır.

3. Telekomünikasyon

Fiber optik iletişim ağlarında uzun mesafeli veri iletimi için kullanılır.Silikon fotoniği sinyal kalitesini ve bant genişliği kapasitesini artırır.Yüksek hızlı interneti ve 5G altyapısını destekler.Bu, güvenilir küresel iletişim sağlar.

4. Yüksek Performanslı Bilgi İşlem (HPC)

HPC sistemleri işlemciler arasındaki daha hızlı ara bağlantılardan yararlanır.Silikon fotoniği iletişim darboğazlarını azaltır.Büyük ölçekli simülasyonları ve bilimsel hesaplamayı destekler.Bu işlem verimliliğini artırır.

5. Algılama ve Görüntüleme

Silikon fotoniği, çevresel değişiklikleri tespit etmek için optik sensörlerde kullanılır.Işık sinyallerinin hassas ölçümünü sağlar.Uygulamalar tıbbi teşhis ve çevresel izlemeyi içerir.Bu doğruluğu ve hassasiyeti artırır.

6. Tüketici Elektroniği

Hızlı veri aktarımı gerektiren gelişmiş cihazlarda giderek daha fazla kullanılmaktadır.Silikon fotoniği, yüksek çözünürlüklü ekranları ve AR/VR sistemlerini destekler.Kompakt ve verimli tasarımlar sağlar.Bu, kullanıcı deneyimini geliştirir.

Silikon Fotonik vs Elektrik Ara Bağlantısı vs Fiber Optik

Özellik	Silikon Fotonik	Elektrik Ara bağlantı	Fiber Optik
Sinyal Türü	Optik (çip üzerinde, ~1310–1550 nm)	Elektrik (bakır izleri)	Optik (fiber, ~1310–1550 nm)
Veri Hızı (başına şerit)	25–200 Gb/sn	10–112 Gb/sn	100–800+ Gb/sn
Toplam Bant Genişliği	>1 Tbps başına çip	<1 Tb/sn (PCB ile sınırlıdır)	>10 Tb/sn (WDM sistemler)
Bit başına enerji	~1–5 pJ/bit	~10–50 pJ/bit	~5–20 pJ/bit
Sinyal Kaybı	~0,1–1 dB/cm (çip üzerinde)	~5–20 dB/m (yüksek hızlı PCB)	~0,2 dB/km
İletim Mesafe	mm ila ~2 km	<1 m (yüksek hız)	10 km'ye >1000km
Entegrasyon Seviye	Çip ölçeği (CMOS uyumlu)	Kart düzeyinde (PCB izler)	Sistem düzeyinde (fiber kablolar)
Kanal Yoğunluğu	>100 kanallar/çip	Sınırlı yönlendirme alanı	>100 kanallar/fiber (WDM)
Gecikme	~1–10 ps/mm	~50–200 ps/cm	~5 μs/km
Isı Üretimi	Düşük (minimum dirençli kayıp)	Yüksek (I²R kayıplar)	Çok Düşük
Ayak izi	<10 mm² (fotonik IC)	Büyük PCB alanı gerekli	Dış fiber bağlantılar
Tasarım Karmaşıklık	Yüksek (optik-elektrik ortak tasarımı)	Düşük-Orta	Orta
Tipik Kullanım Durumu	Çipten çipe, veri merkezleri, yapay zeka hızlandırıcıları	CPU, bellek otobüsler, PCB bağlantıları	Uzun mesafe telekom, omurga ağları
Ölçeklenebilirlik Sınır	Sınırlı kaplin ve paketleme	Sınırlı sinyal bütünlüğü	Sınırlı dispersiyon ve amplifikasyon

Sonuç

Silikon fotoniği, iletişimi elektrik sinyallerinden daha hızlı ve daha verimli hale getiren ışığı kullanarak veri gönderir.Tüm sinyal sürecini yöneten dalga kılavuzları, modülatörler, lazerler ve fotodetektörler gibi önemli parçalar aracılığıyla çalışır.Farklı tasarımlar ve paketleme yöntemleri performansı artırmaya ve sistemleri daha kompakt hale getirmeye yardımcı olur.Bazı zorluklara rağmen veri merkezlerinde, yapay zekada, telekomda ve diğer yüksek hızlı uygulamalarda yaygın olarak kullanılmaktadır.
