STM32H743IIT6 Mikrodenetleyici Genel Bakış

STMICroelectronics tarafından STM32H743IIT6 mikrodenetleyici, yüksek performans, gelişmiş bellek ve esnek bağlantı seçenekleri sağlamak için tasarlanmıştır, bu da motor kontrolü, ses işleme, endüstriyel otomasyon ve IoT uygulamaları için güçlü bir seçim haline getirir.Bu makale, temel özelliklerini, pim yapılandırmasını, CAD modelini ve temel uygulamalarını kapsar ve bu mikrodenetleyicinin karmaşık, veri odaklı görevleri verimli bir şekilde nasıl destekleyebileceğine dair net bir görünüm verir.

Katalog

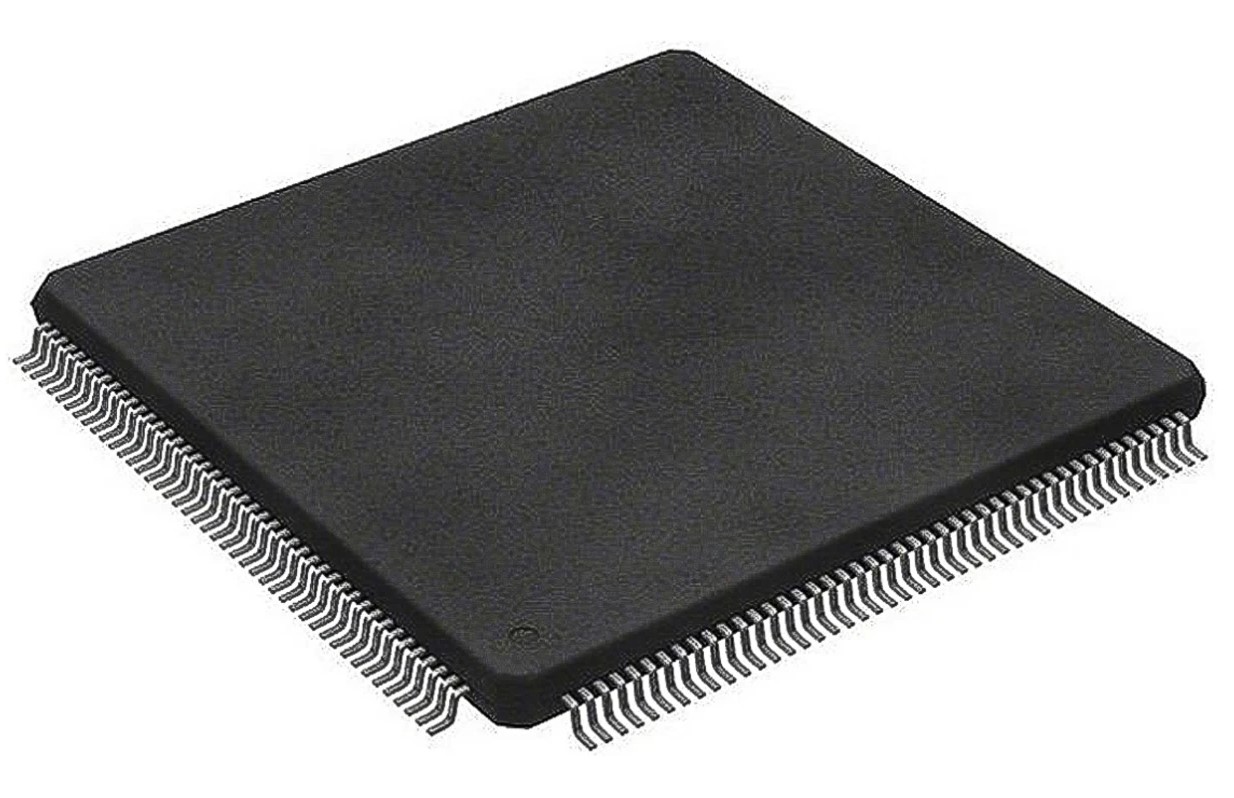

STM32H743IIT6 Mikrodenetleyici Genel Bakış

. STM32H743IIT6 Stmicroelectronics tarafından, 2MB flaş belleği ve 1MB RAM ile 480 MHz'e kadar çalışan bir ARM Cortex-M7 çekirdeğine sahiptir.Bir sanat hızlandırıcısı ve L1 önbelleği de dahil olmak üzere mimarisi, gerçek zamanlı görevleri verimli bir şekilde destekler.Entegre DSP ve çift hassasiyetli kayan nokta ünitesi (DP-FPU), karmaşık veri işlemeyi işlemek için idealdir.Ayrıca, harici belleğe ve çeşitli çevre birimlerine sorunsuz bir şekilde bağlanır, bu da motor kontrolü, ses ve endüstriyel otomasyon gibi uygulamalar için güçlü bir seçimdir.

STM32H743IIT6 CAD modeli

STM32H743IIT6 sembolü

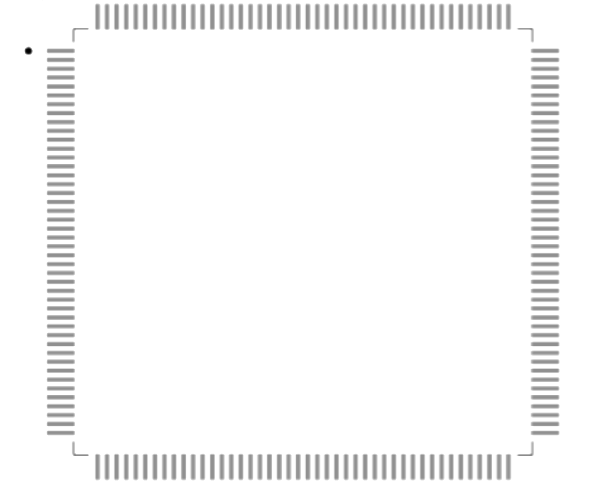

STM32H743IIT6 ayak izi

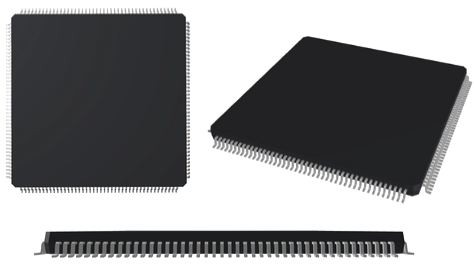

STM32H743IIT6 3D Model

STM32H743IIT6'nın temel özellikleri

Çift-Banka Flaş Bellek

STM32H743IIT6, okuma-yazma desteğine izin veren çift bankalı flaş belleği ile birlikte gelir.Bu özellik, operasyonları daha verimli ve esnek hale getirerek verilere erişmenizi ve güncellemeleri aynı anda yapmanızı sağlar.

Yüksek hızlı koç

64 kbeyt ITCM RAM ve 128 kbytes DTCM RAM'e bölünmüş 192 kbyte TCM RAM içerir.Bu hızlı bellek kurulumu, zamana duyarlı görevleri destekleyerek mikrodenetleyicinin kritik işlemleri sorunsuz bir şekilde çalıştırmasına yardımcı olur.

Harici bellek denetleyicisi

Mikrodenetleyici, 32 bit'e kadar bir veri veri yolunu destekleyen esnek bir harici bellek denetleyicisi sunar.SRAM, PSRAM, SDRAM ve NOR/NAND Flash gibi harici bellek türlerine kolayca bağlanır ve daha büyük uygulamalar için depolama seçeneklerini genişletir.

Güvenlik Özellikleri

ROP (okuma koruması), PC-ROP ve aktif kurcalama koruması gibi güvenlik seçenekleriyle donatılmış STM32H743IIT6, verilerinizi güvenli tutar.Bu özellikler, yetkisiz erişim ve kurcalamaya karşı hassas bilgileri korur.

Çok yönlü G/Ç bağlantı noktaları

Mikrodenetleyici, her biri kesme özelliklerine sahip 168'e kadar G/Ç bağlantı noktasını destekler.Bu çok yönlülük, birden çok harici cihazla kolay arayüze izin verir ve mikrodenetleyicinin harici sinyallere duyarlılığını arttırır.

Birden çok ADC ve DAC

Üç ADC ve iki DAC ile STM32H743IIT6, hassas analog-dijital ve dijital-analog dönüşümleri sağlar.Bu özellik, ses ve motor kontrolü gibi yüksek kaliteli sinyal işlemeye ihtiyaç duyan uygulamalar için idealdir.

Gelişmiş Zamanlayıcılar

Yüksek çözünürlüklü bir zamanlayıcı, 12 genel amaçlı 16 bit zamanlayıcı, motor kontrolü için iki PWM zamanlayıcı ve beş düşük güçlü zamanlayıcı içerir.Bu zamanlayıcılar, zamana duyarlı görevler için doğru kontrolü sağlar ve motor kontrolü ve otomasyon gibi uygulamalarda verimliliği artırır.

Rastgele sayı üreteci

Dahili gerçek rastgele sayı üreteci (RNG), şifreleme ve güvenlik işlevlerini destekler, bu da mikrodenetleyiciyi güvenli veri işleme ve iletişime ihtiyaç duyan uygulamalar için uygun hale getirir.

Sigma-Delta modülatörleri için dijital filtreler

Harici Sigma-Delta modülatörleri için dört dijital filtre, özellikle hassas veri ölçümü ve dönüşümüne dayanan yüksek hassasiyetli uygulamalarda yararlı olan sinyal işleme kalitesini artırır.

Kapsamlı iletişim arayüzleri

CAN, I2C, SAI, SDIO, SPI, USART ve USB dahil olmak üzere çok çeşitli standart ve gelişmiş iletişim arayüzlerini destekler.Bu arayüzler, harici cihazlarla entegrasyonu basit ve çeşitli uygulamalara uyarlanabilir.

STM32H743IIT6 Özellikleri

STMikroelektronik STM32H743IIT6 karşılaştırılabilir özelliklerine sahip teknik özellikler, özellikler, özellikler ve bileşenler

Tip	Parametre
Yaşam döngüsü durumu	Aktif (son güncellendi: 7 ay önce)
Fabrika teslim süresi	12 hafta
Montaj türü	Yüzey montajı
Paket / Dava	176-LQFP
Yüzey montajı	EVET
Veri Dönüştürücüler	A/D 20x16b;D/a 2x12b
G/işletim sistemi	140
Çalışma sıcaklığı	-40 ° C ~ 85 ° C Ta
Ambalajlama	Tepsi
Seri	STM32H7
Parça durumu	Aktif
Nem Duyarlılık Seviyesi (MSL)	3 (168 saat)
Fesih sayısı	176
Terminal konumu	Dörtlü
Terminal formu	Martı kanadı
Tepe geri akış sıcaklığı (CEL)	Belirtilmedi
Besleme voltajı	3V
Terminal sahası	0,5 mm
Sıklık	400MHz
Time@Tepe Teyit Sıcaklık Maks (S)	Belirtilmedi
Temel parça numarası	STM32H743
Arayüz	Can, Ethernet, I2C, IRDA, Lin, Smbus, SPI, UART, USART, USB
Bellek Boyutu	2MB
Osilatör tipi	Dahili
RAM Boyutu	1m x 8
Voltaj - Besleme (VCC/VDD)	1.62V ~ 3.6V
UPS/UCS/Periferik ICS tipi	Mikrodenetleyici, RISC
Çekirdek işlemci	ARM® Cortex®-M7
Çevre	Brown-Out algılama/sıfırlama, DMA, I2S, LCD, POR, PWM, WDT
Program Bellek Türü	Flaş
Çekirdek boyutu	32 bit
Program Bellek Boyutu	2MB 2m x 8
Bağlantı	Canbus, EBI/EMI, Ethernet, I2C, IRDA, Linbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USART, USB OTG
Bit büyüklüğü	32
ADC var	EVET
DMA kanalları	EVET
Veri Yolu Genişliği	32B
Zamanlayıcı/sayaç sayısı	20
Adres Bus genişliği	26
A/D dönüştürücülerin sayısı	3
UART kanallarının sayısı	9
ADC kanallarının sayısı	36
Max Kavşak Sıcaklığı (TJ)	125 ° C
PWM kanallarının sayısı	2
I2C kanallarının sayısı	4
Ortam Sıcaklığı Aralığı Yüksek	85 ° C
SPI kanallarının sayısı	6
Ethernet kanallarının sayısı	1
Yükseklik	1.6 mm
ROHS Durumu	ROHS3 uyumlu

STM32H743IIT6 Mikrodenetleyicinin Uygulamaları

Motor kontrolü

STM32H743IIT6, BLDC, PMSM, ACIM ve DC motorları gibi çeşitli motor tiplerini kontrol etmek için çok uygundur.Hız, tork ve konum üzerinde kesin kontrol sağlayan gelişmiş PWM tekniklerini ve alan odaklı kontrol algoritmalarını destekler.Bu, elektrikli araçlar, robotlar ve elektrikli aletler gibi uygulamalar için idealdir.

Tıbbi ekipman

Güçlü dijital sinyal işleme özellikleri ile STM32H743IIT6, ultrason ve MRG gibi tıbbi görüntüleme ve tanı uygulamalarında gerekli olan filtreleme, FFT ve veri sıkıştırma gibi görevleri işleyebilir.Ayrıca giyilebilir tıbbi cihazlar için düşük güçlü ve güvenli iletişim protokolleri ile de çalışabilir.

Endüstriyel otomasyon

Mikrodenetleyici, CAN, Ethernet, Modbus ve Profibus gibi endüstriyel protokolleri destekleyerek otomasyon ve kontrol sistemleri için uygun hale getirir.Gerçek zamanlı görev özelliği, PID kontrolü ve hareket kontrolü, PLC'ler, invertörler ve devre kesiciler gibi uygulamaları takma işlevlerini yönetmesine olanak tanır.

Ses işleme

STM32H743IIT6, MP3, AAC ve FLAC formatları dahil yüksek kaliteli ses sinyallerini SAI, I2S ve SPDIF arabirimleri aracılığıyla işleyebilir.Ayrıca sesler üretebilir ve sentezleyebilir, bu da akıllı hoparlörler, ses çubukları ve kulaklıklar gibi ses uygulamaları için uygun hale getirebilir.

Mobil ve Tüketici Cihazları

Bu mikrodenetleyicinin verimli işleme gücü ve düşük güç modları, oyun sistemleri, tabletler ve akıllı saatler dahil olmak üzere mobil cihazlar için ideal hale getirir.Etkileşimli deneyimleri destekler ve gelişmiş işlevsellik için harici sensörlerle sorunsuz bir şekilde bağlanabilir.

IoT ve Akıllı Uygulamalar

Ethernet, USB ve SDIO desteğinin yanı sıra harici modüller aracılığıyla isteğe bağlı kablosuz bağlantı ile STM32H743IIT6, IoT ve akıllı uygulamalara iyi uyuyor.Bulut bağlantısını, veri şifrelemesini ve kimlik doğrulamasını işleyebilir, bu da akıllı ev, şehir ve tarım teknolojileri için uygun hale getirebilir.

STM32H743IIT6 için Üretici Bilgileri

1987 yılında kurulan önde gelen bir yarı iletken üreticisi olan Stmicroelectronics'in merkezi Cenevre, İsviçre'de bulunmaktadır.Otomotiv, endüstriyel ve IoT uygulamalarındaki yenilikçi, güvenilir bileşenleri ile tanınan Stmicroelectronics, geliştiricileri verimli ve sürdürülebilir teknoloji çözümlerini mümkün kılan ürünlerle desteklemektedir.

Veri Sayfası PDF

STM32H743IIT6 Veri Sayfası:

STM32H743IIT6.pdf
