Kolay Öğrenme için Açıklanan Basmalı Düğme Anahtarı

Basmalı düğme anahtarları, basit bir dokunuşla elektrik devrelerini kolayca kontrol etmenizi sağlar.Bu yazıda basmalı buton anahtarının ne olduğunu, nasıl çalıştığını ve içindeki ana parçaları öğreneceksiniz.Ayrıca çalışma, temas konfigürasyonu ve direk ve atışa dayalı farklı türleri de anlayacaksınız.Ayrıca bunların nerede kullanıldığını, diğer anahtarlarla nasıl karşılaştırıldığını ve doğru anahtarın nasıl seçileceğini göreceksiniz.

Katalog

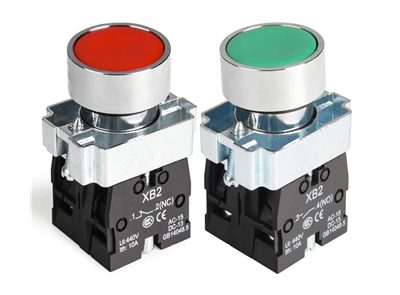

Şekil 1. Basmalı Buton Anahtarı

Basmalı Düğme Anahtarı Nedir?

Basmalı düğme anahtarı, bir düğmeye basarak bir devreyi manuel olarak kontrol etmek için kullanılan basit bir elektrikli cihazdır.Hızlı kullanıcı girişinin gerekli olduğu kontrol panellerinde, makinelerde ve elektronik cihazlarda yaygın olarak bulunur.Bu tür anahtar, kullanıcının tek bir dokunuşla bir eylemi başlatmasına, durdurmasına veya tetiklemesine olanak tanır.Hem düşük güçlü hem de yüksek güçlü sistemlerde kolay kullanım ve güvenilir performans için tasarlanmıştır.

Basmalı düğme anahtarları, doğrudan ve sezgisel kontrol sağladıkları için yaygın olarak kullanılmaktadır.Kolay erişim için genellikle panellere veya ekipmanlara monte edilirler.Bu anahtarlar uygulamaya bağlı olarak farklı boyutlarda, şekillerde ve malzemelerde mevcuttur.Ana amaçları, karmaşık mekanizmalar olmadan elektriksel fonksiyonları kontrol etmenin hızlı ve etkili bir yolunu sağlamaktır.

Basmalı Buton Anahtarının Çalışma Prensibi

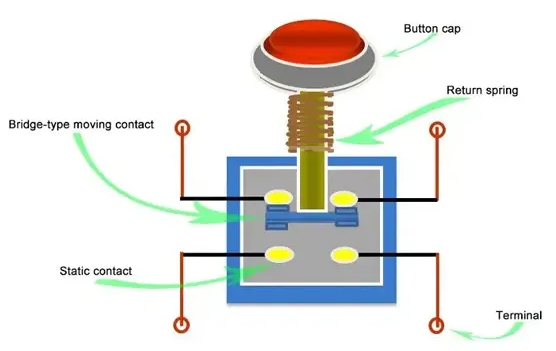

Şekil 2. Çalışma Mekanizması

Basmalı düğme anahtarı, düğmeye basıldığında elektrik devresinin durumunu değiştirerek çalışır.Hiçbir kuvvet uygulanmadığında devre, tasarıma bağlı olarak açık veya kapalı olarak varsayılan durumunda kalır.Düğmeye basıldığında dahili bir mekanizmaya kuvvet uygulanır ve bu da elektrik kontaklarının hareket etmesine neden olur.Bu hareket ya akımın akmasını sağlar ya da anında durdurur.

Düğme bırakıldığında anahtar orijinal durumuna geri döner ve devreyi varsayılan durumuna geri getirir.Bu hızlı geçiş, elektrik sinyallerinin gerçek zamanlı olarak güvenilir şekilde kontrol edilmesini sağlar.Kontak konumundaki değişiklik doğrudan akım akışını etkiler ve anahtarın devrede bir kontrol noktası görevi görmesini sağlar.Bu basit eylem, basmalı düğme anahtarlarının hassas ve tekrarlanan işlemler için etkili olmasını sağlar.

Basmalı Düğme Anahtarının Bileşenleri

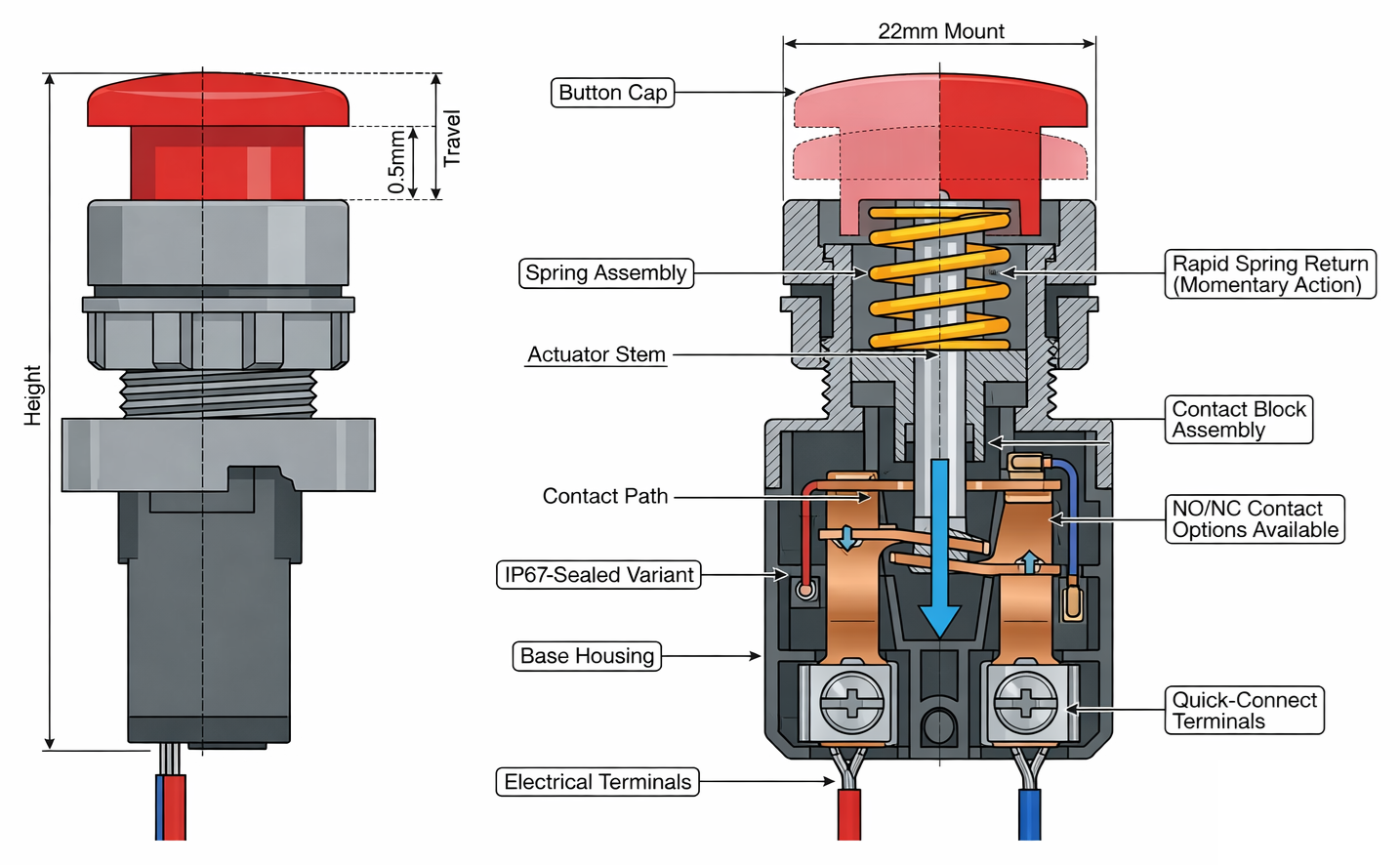

Şekil 3. Basma Düğmesi İç Yapısı

• Düğme Kapağı (Aktüatör)

Düğme başlığı, anahtarı çalıştırmak için basılan görünür kısımdır.Kolay temas sağlayacak şekilde tasarlanmıştır ve tanımlama için farklı renk ve şekillerde olabilir.Aktüatör uygulanan kuvveti iç mekanizmaya aktarır.Tasarımı, tekrarlanan kullanımlarda düzgün ve tutarlı bir baskı işlemi sağlar.

• Dönüş Yayı

Geri dönüş yayı, basıldıktan sonra düğmeyi orijinal konumuna geri getirmekten sorumludur.Sıkıştırıldığında mekanik enerjiyi depolar ve kuvvet kaldırıldığında onu serbest bırakır.Bu, anahtarın hızlı ve güvenilir bir şekilde sıfırlanmasını sağlar.Yay ayrıca çalışma sırasında tutarlı dokunsal geri bildirimin korunmasına yardımcı olur.

• Hareketli Kontak (Köprü Kontağı)

Hareketli kontak düğmeye basıldığında konum değiştirir.Anahtarın içindeki elektrik yolunu bağlar veya bağlantısını keser.Bu parça, tekrarlanan temas döngülerinin üstesinden gelebilecek dayanıklılık için tasarlanmıştır.Hareketi, akımın devreden geçip geçmediğini doğrudan belirler.

• Statik Kontak

Statik kontak anahtarın içinde sabit kalır ve hareketli kontak için bağlantı noktası görevi görür.Hareketli kontağa dokunulduğunda elektrik yolunu oluşturur.Bu kontaklar genellikle verimli akım aktarımı için iletken malzemelerden yapılır.Sabit konumları tutarlı anahtarlama performansı sağlar.

• Kontak Blok Montajı

Kontak bloğu kontak sistemini barındırır ve uygun hizalamayı destekler.Çalışma sırasında hareketli ve statik kontakların doğru şekilde buluşmasını sağlar.Bu yapı elektriksel güvenilirliğin korunmasına yardımcı olur ve aşınmayı azaltır.Ayrıca bazı anahtar tasarımlarında modüler değişime de olanak sağlar.

• Terminaller (Elektrik Bağlantıları)

Terminaller, kabloların bağlandığı harici bağlantı noktalarıdır.Anahtarın bir elektrik devresine entegre edilmesini sağlarlar.Bunlar vidalı, lehimli veya hızlı bağlantı terminalleri olabilir.Uygun terminal tasarımı, güvenli ve istikrarlı elektrik bağlantıları sağlar.

• Muhafaza (Gövde/Taban)

Muhafaza tüm dahili bileşenleri kapsar ve mekanik koruma sağlar.Genellikle dayanıklı plastik veya metal malzemelerden yapılır.Muhafaza ayrıca panellere veya muhafazalara montajı da destekler.İç parçaları tozdan, nemden ve mekanik hasarlardan korur.

Basmalı Buton Anahtarı Çeşitleri

Operasyona dayalı

1. Anlık Basmalı Düğme Anahtarı

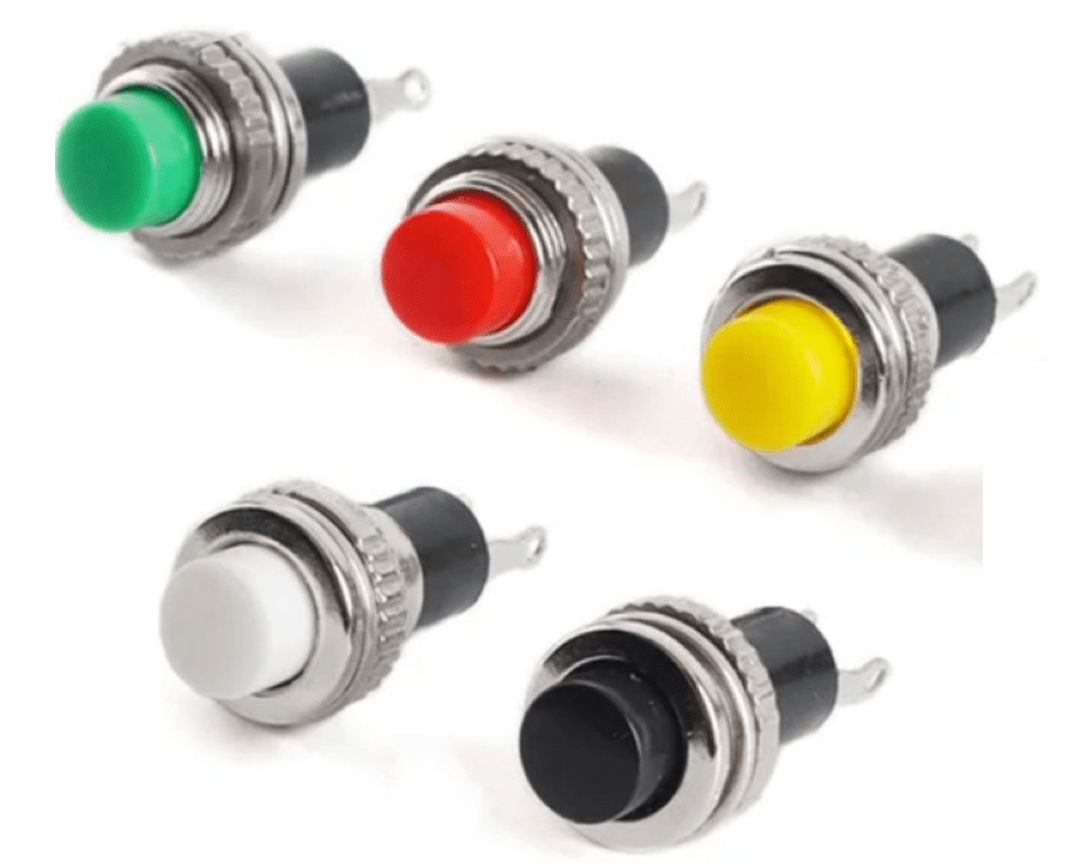

Şekil 4. Anlık Anahtar Örneği

Anlık basmalı düğme anahtarı, yalnızca basıldığında aktif kalan bir anahtar türüdür.Basınç ortadan kalktığında otomatik olarak orijinal durumuna geri döner.Bu davranış genellikle kapı zilleri veya kontrol sinyalleri gibi geçici etkinleştirme gerektiren uygulamalarda kullanılır.Hızlı geri dönüş eylemi, hassas ve kısa süreli kontrol sağlar.

Bu anahtarlar çalışma sırasında anında yanıt verecek şekilde tasarlanmıştır.Basma eylemi bir değişikliği tetikler ve bırakma işlemi eylemi anında durdurur.Bu onları sürekli aktivasyonun gerekli olmadığı sistemler için uygun kılar.Basit çalışmaları ve hızlı sıfırlama davranışları, kontrol panellerinde ve elektronik cihazlarda yaygın olarak kullanılmalarını sağlar.

2. Mandallama (Bakımlı) Basmalı Buton Anahtarı

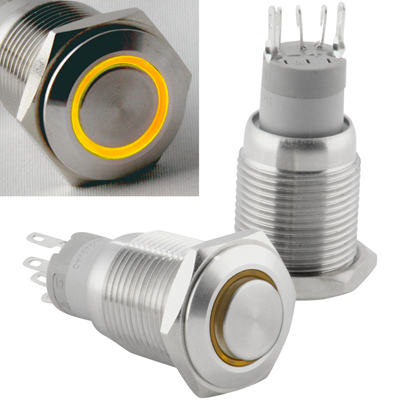

Şekil 5. Mandallama Anahtarı Örneği

Mandallı basmalı düğme anahtarı, basıldıktan sonra son konumunda kalan bir anahtar türüdür.Düğmeye bir kez basıldığında, durumunu değiştirmek için tekrar basılana kadar etkin kalır.Bu, anahtarın sürekli basınç olmadan işlevini sürdürmesini sağlar.Elektrik sistemlerinde açma/kapama kontrolü için yaygın olarak kullanılır.

Bu tip anahtar, sabit durum gerektiren uygulamalar için kararlı çalışma sağlar.Kullanıcının devreyi aktif tutmak için düğmeyi basılı tutmasına gerek yoktur.Tekrar basıldığında durum geri döner ve cihazların kontrol edilmesi kolaylaşır.Korunan davranışı, güç kontrolünde ve ekipmanın çalışmasında faydalıdır.

Kişi Yapılandırmasına Göre

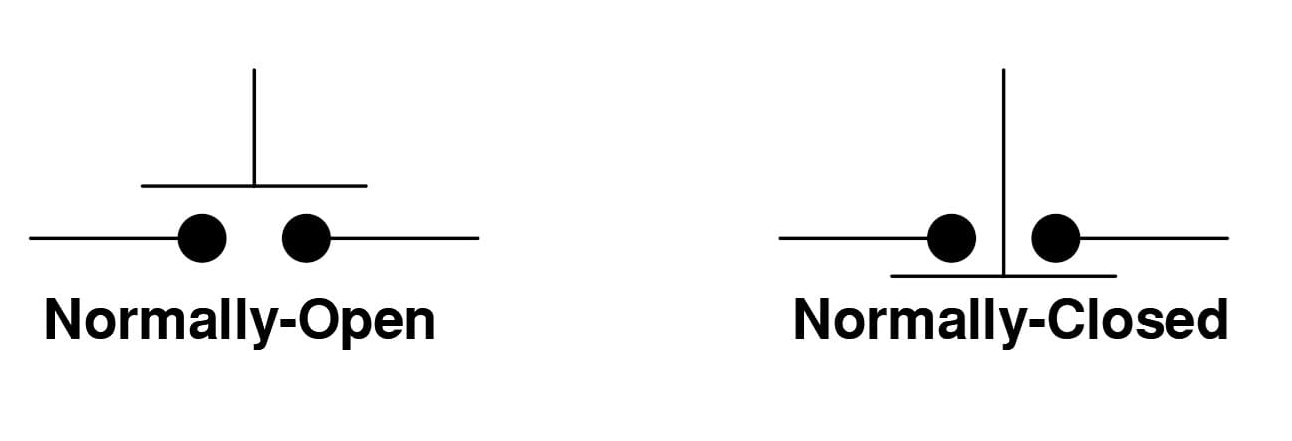

Şekil 6. NO ve NC Diyagramı

1. Normalde Açık (HAYIR)

Normalde açık bir basmalı düğme anahtarı, devrenin varsayılan durumunda açık olduğu bir anahtar türüdür.Bu, düğmeye basılana kadar hiçbir akımın akmadığı anlamına gelir.Butona basıldığında kontaklar kapanır ve devreden akımın geçmesine izin verilir.Serbest bırakıldığında devre açık durumuna geri döner.

Bu tür konfigürasyon, yalnızca ihtiyaç duyulduğunda etkinleştirilmesi gereken kontrol sistemlerinde yaygın olarak kullanılır.Kullanıcı tarafından tetiklenmediği sürece devrenin pasif kalmasını sağlar.Davranış, çalışma sırasında boşluğun kapandığı tipik kontak diyagramlarında açıkça gösterilmektedir.Başlatma butonlarında ve sinyal girişlerinde yaygın olarak kullanılır.

2. Normalde Kapalı (NC)

Normalde kapalı bir basmalı düğme anahtarı, devrenin varsayılan durumunda kapalı olduğu bir anahtar türüdür.Bu, düğmeye basılmadığında akımın sürekli olarak akmasını sağlar.Düğmeye basıldığında devre açılır ve akım akışı kesilir.Düğmenin bırakılması kapalı devre durumuna geri döner.

Bu konfigürasyon genellikle güvenlik sistemlerinde ve acil durdurma işlevlerinde kullanılır.Kasıtlı olarak kesintiye uğramadığı sürece devrenin aktif kalmasını sağlar.Kontak durumundaki değişiklik, çalışma sırasında standart diyagramlarda açıkça gösterilmektedir.Koruma için akımın kesilmesinin gerekli olduğu uygulamalarda kullanışlıdır.

Pole ve Throw'a dayalı

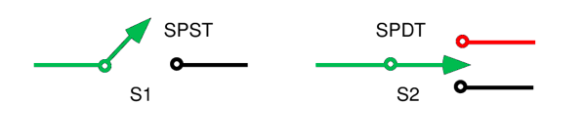

Şekil 7. SPST ve SPDT Diyagramı

SPST ve SPDT, bir elektrik devresini kontrol eden tek kutuplu anahtar konfigürasyonlarıdır.SPST (Tek Kutuplu Tek Atışlı) anahtarın bir girişi ve bir çıkışı vardır, bu da basit açma/kapama kontrolüne olanak tanır.Bir devreyi bağlayan veya devre dışı bırakan temel bir anahtar görevi görür.Bu, onu basit anahtarlama görevleri için uygun hale getirir.

Bir SPDT (Tek Kutuplu Çift Atış) anahtarı da bir devreyi kontrol eder ancak iki olası çıkış yolu sağlar.Akımın iki bağlantıdan birine yönlendirilmesini sağlar.Bu, iki farklı devre veya mod arasında seçim yapmayı faydalı kılar.Diyagram tipik olarak bir girişin iki çıkış arasında geçişini gösterir.

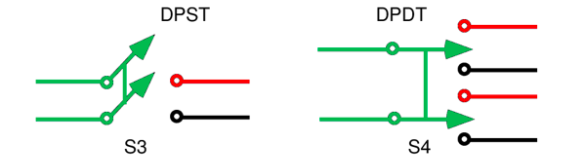

Şekil 8. DPST ve DPDT Diyagramı

DPST ve DPDT, aynı anda birden fazla devreyi kontrol etmek için tasarlanmış çift kutuplu anahtar konfigürasyonlarıdır.DPST (Çift Kutuplu Tek Atışlı) anahtar, tek bir hareketle iki ayrı devreyi aynı anda kontrol edebilir.Her iki devrenin birlikte açılıp kapatılmasına olanak sağlar.Bu, senkronize kontrol gerektiren uygulamalarda kullanışlıdır.

DPDT (Çift Kutuplu Çift Atış) anahtarı iki devreyi kontrol eder ve her biri için iki anahtarlama yolu sağlar.Akımı birden fazla şekilde yönlendirerek daha karmaşık anahtarlamaya olanak tanır.Bu konfigürasyon genellikle ters çevirme devrelerinde ve gelişmiş kontrol sistemlerinde kullanılır.Diyagram tipik olarak iki çıkış grubu arasında geçiş yapan iki kutbu gösterir.

Basmalı Buton Anahtarlarının Avantajları ve Dezavantajları

Basmalı Buton Anahtarlarının Avantajları

• Basit ve kullanımı kolay

• Hızlı yanıt süresi

• Kompakt ve yerden tasarruf sağlayan tasarım

• Tekrarlanan kullanım için güvenilir

• Birçok boyut ve stilde mevcuttur

• Hem düşük hem de yüksek güçlü sistemlere uygundur

Basmalı Buton Anahtarlarının Sınırlamaları

• Karmaşık anahtarlara kıyasla sınırlı kontrol

• Zamanla mekanik aşınma

• Fiziksel etkileşim gerektirir

• Zorlu ortamlarda korumaya ihtiyaç duyabilir

• Destek devreleri olmadan sürekli anahtarlama için ideal değildir

Basmalı Buton Anahtarlarının Uygulamaları

1. Endüstriyel Kontrol Panelleri

Basmalı buton anahtarları endüstriyel makinelerde başlatma, durdurma ve sıfırlama fonksiyonları için yaygın olarak kullanılır.Ekipmanı kullanan operatörler için hızlı ve doğrudan kontrol sağlarlar.Açık etiketleri ve renk kodları güvenliği ve verimliliği artırır.Bu anahtarlar makinenin güvenilir çalışması için iyidir.

2. Tüketici Elektroniği

Ev aletleri ve gadget'lar gibi birçok günlük cihaz, kullanıcı girişi için basmalı düğme anahtarlarını kullanır.Karmaşık arayüzler olmadan fonksiyonların kolayca kontrol edilmesine olanak tanırlar.Kompakt boyutları onları küçük elektronik cihazlar için uygun kılar.Kullanılabilirliği ve rahatlığı artırırlar.

3. Otomotiv Sistemleri

Araçlarda motor çalıştırma, korna aktivasyonu ve kontrol sistemleri gibi işlevler için basmalı düğmeler kullanılır.Sürüş sırasında temel işlemlere hızlı erişim sağlarlar.Dayanıklılıkları farklı koşullarda güvenilir performans sağlar.Bu anahtarlar sürücünün kontrolünü ve konforunu artırır.

4. Tıbbi Ekipman

Tıbbi cihazlarda hassas ve kontrollü işlemler için basmalı düğme anahtarları kullanılır.Ekipmanın güvenli ve verimli bir şekilde çalıştırılmasına izin verirler.Farklı durumlarda duyarlı eylemleri önemlidir.Temiz ve mühürlü tasarımlar genellikle hijyen için kullanılır.

5. Ev Otomasyon Sistemleri

Akıllı ev sistemlerinde aydınlatma, güvenlik ve cihaz kontrolü amacıyla butonlar kullanılmaktadır.Otomatik özellikleri kontrol etmek için basit bir arayüz sağlarlar.Elektronik sistemlerle entegrasyonu onları çok yönlü kılar.Modern evlerde rahatlığı artırırlar.

6. Kontrol ve Enstrümantasyon Sistemleri

Ölçüm ve kontrol sistemlerinde, fonksiyonları tetiklemek ve ayarları yapmak için basmalı düğmeler kullanılır.Sistem kontrolü için doğru manuel giriş sağlarlar.Güvenilirlikleri hassas uygulamalarda tutarlı performans sağlar.Bu anahtarlar test ve izleme kurulumlarında yaygın olarak kullanılır.

Basmalı Düğme Anahtarı vs Geçiş Anahtarı vs Rocker Anahtarı

Özellik	Basma Düğmesi Anahtar	Geçiş Anahtarı	Basmalı Anahtar
Çalıştırma Gücü	1,5–5 N tipik	2–6 N tipik	2–5 N tipik
Seyahat Mesafesi	0,5–3 mm	2–6 mm	1,5–4 mm
Operasyon Türü	Anlık veya mandallama	Yalnızca bakımı yapıldı	Yalnızca bakımı yapıldı
Elektrik Ömrü	100.000–1.000.000 döngüler	50.000–200.000 döngüler	50.000–150.000 döngüler
Mekanik Ömür	1.000.000+'a kadar presler	100.000–500.000 geçiş yapar	100.000–300.000 presler
İletişim Derecelendirmeleri	0,1A–10A (düşük ila orta)	3A–20A (orta yüksek)	6A–20A (orta yüksek)
Montaj Deliği Boyut	8 mm, 12 mm, 16 mm, 22 mm	6 mm–12 mm tipik	20mm–30mm dikdörtgen kesim
Panel Kalınlığı	1–6 mm	1–5 mm	1–4 mm
Anahtarlama Hızı	<10 ms yanıt	10–20 ms	10–20 ms
İletişim Direnç	≤50 mΩ tipik	≤20 mΩ tipik	≤20 mΩ tipik
Sızdırmazlık Derecesi	IP67/IP68'e kadar mevcut	Tipik olarak IP40–IP65	Tipik olarak IP40–IP65
Aydınlatma Seçenek	Ortak (LED halka/gösterge)	Sınırlı	Ortak (arkadan aydınlatmalı türleri)
Terminal Tipleri	Lehim, vida, hızlı bağlantı	Lehim, vida	Hızlı bağlantı, bıçak
Çalışma Sıcaklığı	-25°C ila +85°C tipik	-20°C ila +85°C	-20°C ila +85°C

Sonuç

Basmalı düğme anahtarları, basit manuel giriş yoluyla elektrik devrelerini kontrol etmenin güvenilir ve kolay bir yolunu sunar.Çalışmaları, iyi tanımlanmış dahili bileşenler ve anlık, mandallama, NO/NC ve farklı kutup ve atış türleri gibi çeşitli konfigürasyonlarla desteklenen temel temas hareketine dayanmaktadır.Mekanik aşınma gibi bazı sınırlamalara rağmen hızlı yanıt vermeleri, kompakt tasarımları ve çok yönlülükleri nedeniyle endüstrilerde yaygın olarak kullanılmaktadırlar.Doğru anahtarın seçilmesi, uygun performansı ve uzun vadeli güvenilirliği sağlamak için elektrik değerlerine, çalışma türüne, ortama ve yapı kalitesine bağlıdır.
