Programlanabilir Mantık Denetleyicisi (PLC): Çalışması, Türleri ve Uygulamaları

Programlanabilir Lojik Denetleyici (PLC), makineleri ve endüstriyel süreçleri güvenilir ve kontrollü bir şekilde otomatikleştirmek için kullandığınız şeydir.Bu makalede PLC'nin ne olduğunu, tarama döngüsü boyunca nasıl çalıştığını ve ana donanım bileşenlerinin birlikte nasıl çalıştığını öğreneceksiniz.Ayrıca farklı PLC türlerini, ortak programlama dillerini ve giriş ve çıkış cihazlarının kontrol cihazını ekipmana nasıl bağladığını da göreceksiniz.Sonunda PLC'lerin nerede kullanıldığını ve otomasyon sistemlerinde neden önemli olduğunu açıkça anlayacaksınız.

Katalog

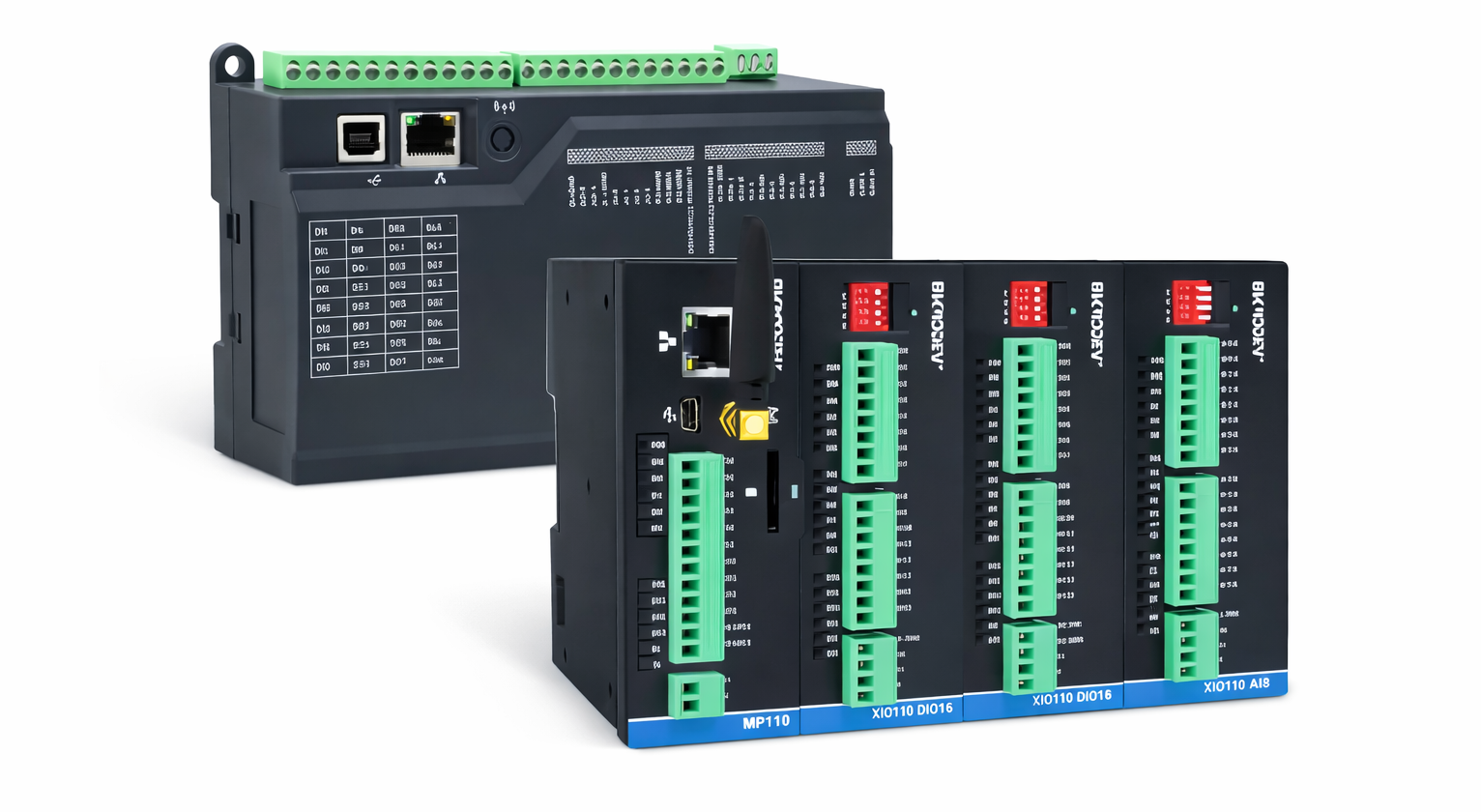

Şekil 1. Programlanabilir Lojik Denetleyici (PLC)

Programlanabilir Lojik Denetleyici Nedir?

Programlanabilir Lojik Denetleyici (PLC), makineleri ve süreçleri otomatikleştirmek için kullanılan sağlam bir endüstriyel kontrol cihazıdır.Elektrik gürültüsü, titreşim ve sıcaklık değişikliklerinin olduğu ortamlarda kontrol görevlerini güvenilir bir şekilde yerine getirmek üzere tasarlanmıştır.PLC'ler, kablolu röleler yerine yazılım kullanarak kararlı, tekrarlanabilir kontrol sağladıkları için yaygın olarak kullanılmaktadır.Tüm panellerin kablo bağlantılarını yeniden yapmadan otomasyon sistemlerinin değiştirilmesine veya genişletilmesine olanak tanırlar.Endüstriyel otomasyonda PLC'ler, girişleri ve çıkışları önceden tanımlanmış mantık altında koordine eden merkezi karar verme birimi olarak görev yapar.

PLC Nasıl Çalışır?

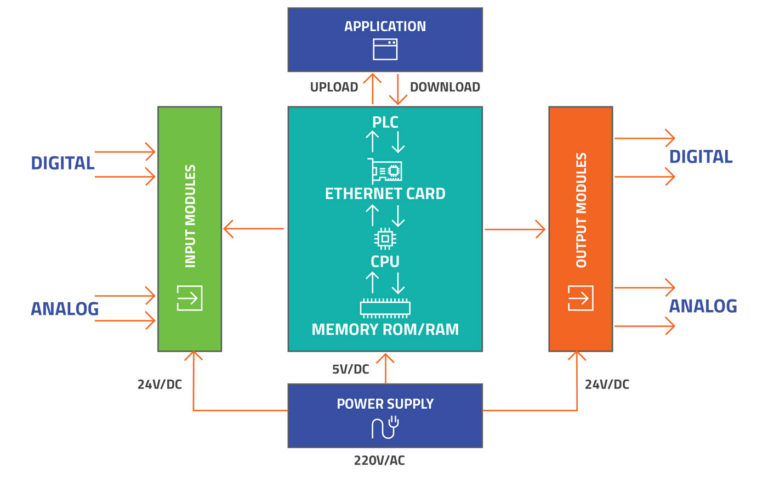

Şekil 2. PLC Çalışma Döngüsü

Bir PLC, tarama döngüsü adı verilen basit ve öngörülebilir bir çalışma döngüsünü tekrar tekrar yürüterek çalışır.Şekilde gösterildiği gibi süreç, PLC'nin bağlı sinyallerin mevcut durumunu okuduğu giriş taramasıyla başlar.Daha sonra denetleyici, depolanan mantığı giriş durumlarına uygulayarak programın yürütülmesini gerçekleştirir.Mantık değerlendirildikten sonra PLC, çıkış sinyallerini buna göre değiştirerek çıkış güncellemesini gerçekleştirir.Bu sıra sürekli olarak bir döngü içinde çalışarak PLC'nin değişikliklere hızla yanıt vermesini sağlar.Şekil bu kapalı okuma, işleme ve güncelleme döngüsünü göstermektedir.Bu çevrim bazlı çalışma, endüstriyel otomasyon sistemlerinde stabil ve zaman kontrolü sağlar.

PLC Sisteminin Bileşenleri

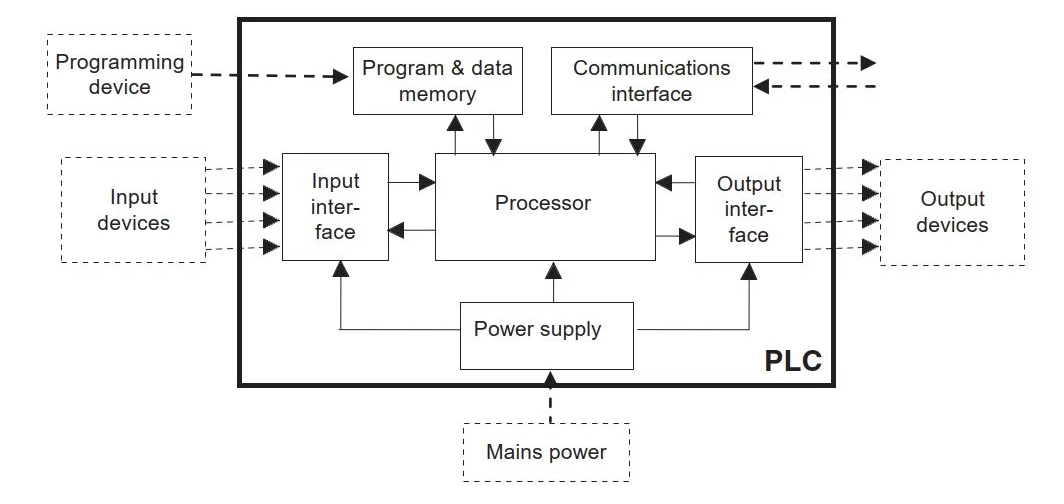

Şekil 3. PLC Sisteminin Ana Bileşenleri

• CPU (Merkezi İşlem Birimi)

CPU, PLC'nin çekirdeğidir ve kontrol talimatlarının işlenmesinden sorumludur.Mantık yürütmeyi, dahili koordinasyonu ve genel denetleyici çalışmasını yönetir.CPU, otomasyon görevleri sırasında tutarlı ve belirleyici davranış sağlar.

• Güç Kaynağı

Güç kaynağı, gelen elektrik gücünü PLC'nin gerektirdiği düzenlenmiş voltajlara dönüştürür.Tüm dahili modüllere stabil güç sağlar ve sistemi voltaj dalgalanmalarından korur.Sürekli çalışma için güvenilir güç dağıtımı şarttır.

• Giriş Modülleri

Giriş modülleri harici cihazlardan sinyalleri alır ve bunları PLC'nin tanıyabileceği bir biçime dönüştürür.Dahili devreleri korumak için elektriksel izolasyon ve sinyal koşullandırma sağlarlar.Bu modüller fiziksel süreç ile kontrolör arasında arayüz görevi görür.

• Çıkış Modülleri

Çıkış modülleri PLC'den harici cihazlara kontrol sinyalleri gönderir.Dahili kontrol kararlarını saha ekipmanına uygun elektrik sinyallerine dönüştürürler.Doğru çıktı yönetimi, doğru ve güvenli kontrol eylemleri sağlar.

• Bellek (Program ve Veri)

PLC belleği, operasyon için gerekli kontrol programlarını ve sistem verilerini saklar.Çalışma süresi boyunca yapılandırma bilgilerini ve operasyonel değerleri korur.Bellek, PLC'nin döngüler boyunca mantığı tutarlı bir şekilde yürütebilmesini sağlar.

• İletişim Arayüzleri

İletişim arayüzleri PLC'nin harici sistemlerle veri alışverişinde bulunmasına olanak tanır.Diğer kontrolörler, izleme sistemleri ve programlama cihazlarıyla entegrasyonu desteklerler.Bu arayüzler daha büyük sistemlerde koordineli otomasyona olanak sağlar.

PLC Türleri

Kompakt PLC'ler

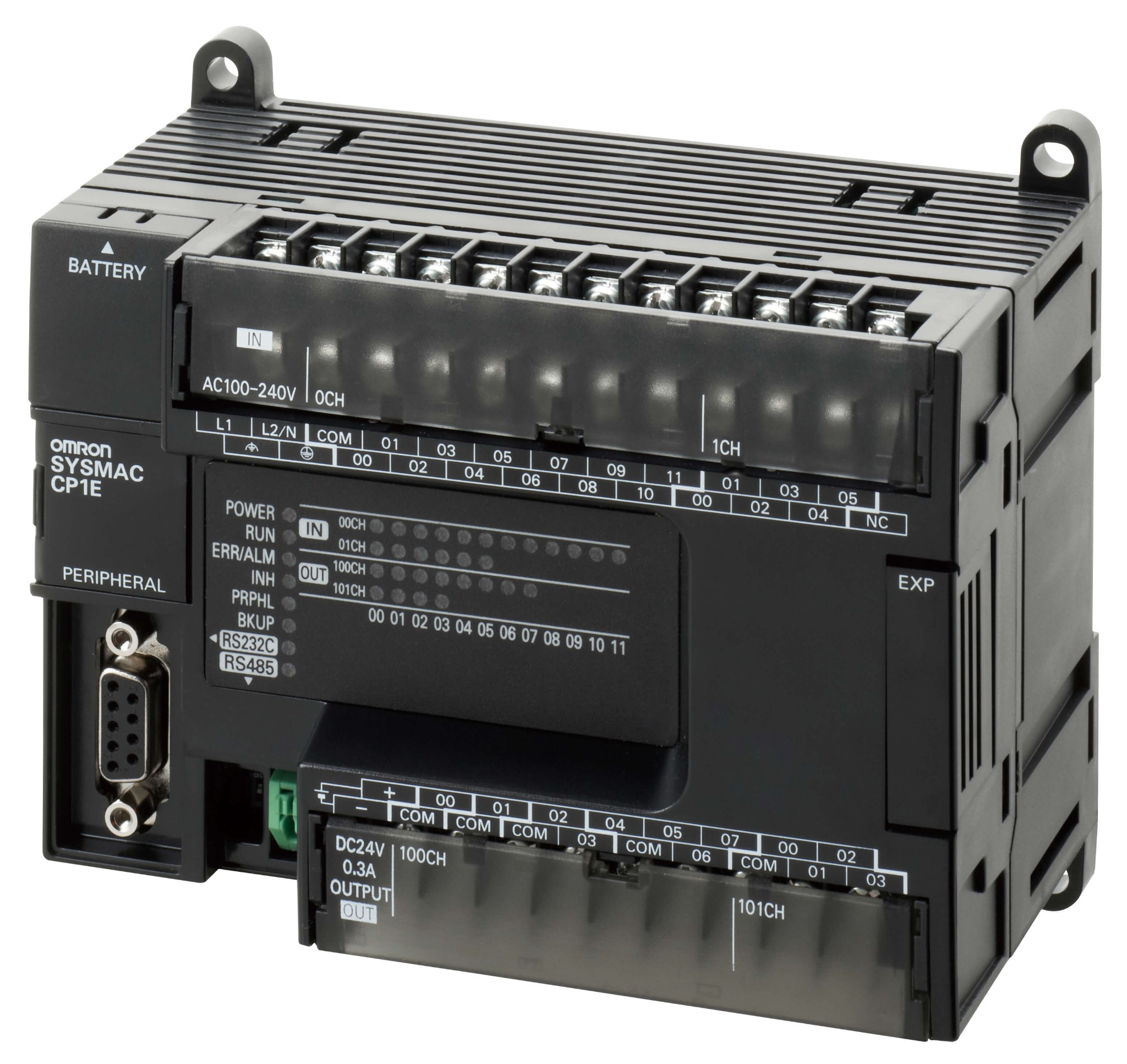

Şekil 4. Kompakt PLC

Kompakt bir PLC, sabit girişleri, çıkışları ve işleme fonksiyonlarını tek bir ünitede barındıran bağımsız bir kontrol cihazıdır.Alanın ve maliyetin sınırlı olduğu küçük otomasyon görevleri için tasarlanmıştır.Şekilde tüm kontrol fonksiyonlarının tek bir muhafazaya nasıl entegre edildiği gösterilmektedir.Kompakt PLC'lerin kurulumu kolaydır ve minimum düzeyde kablolama gerektirir.Basit kontrol panellerinde ve bağımsız makinelerde yaygın olarak kullanılırlar.Sabit tasarımları, onları istikrarlı ve iyi tanımlanmış gereksinimlere sahip uygulamalar için uygun kılar.Kompakt PLC'ler, sistemin genişletilmesine gerek kalmadan güvenilir kontrol sağlar.

Modüler PLC'ler

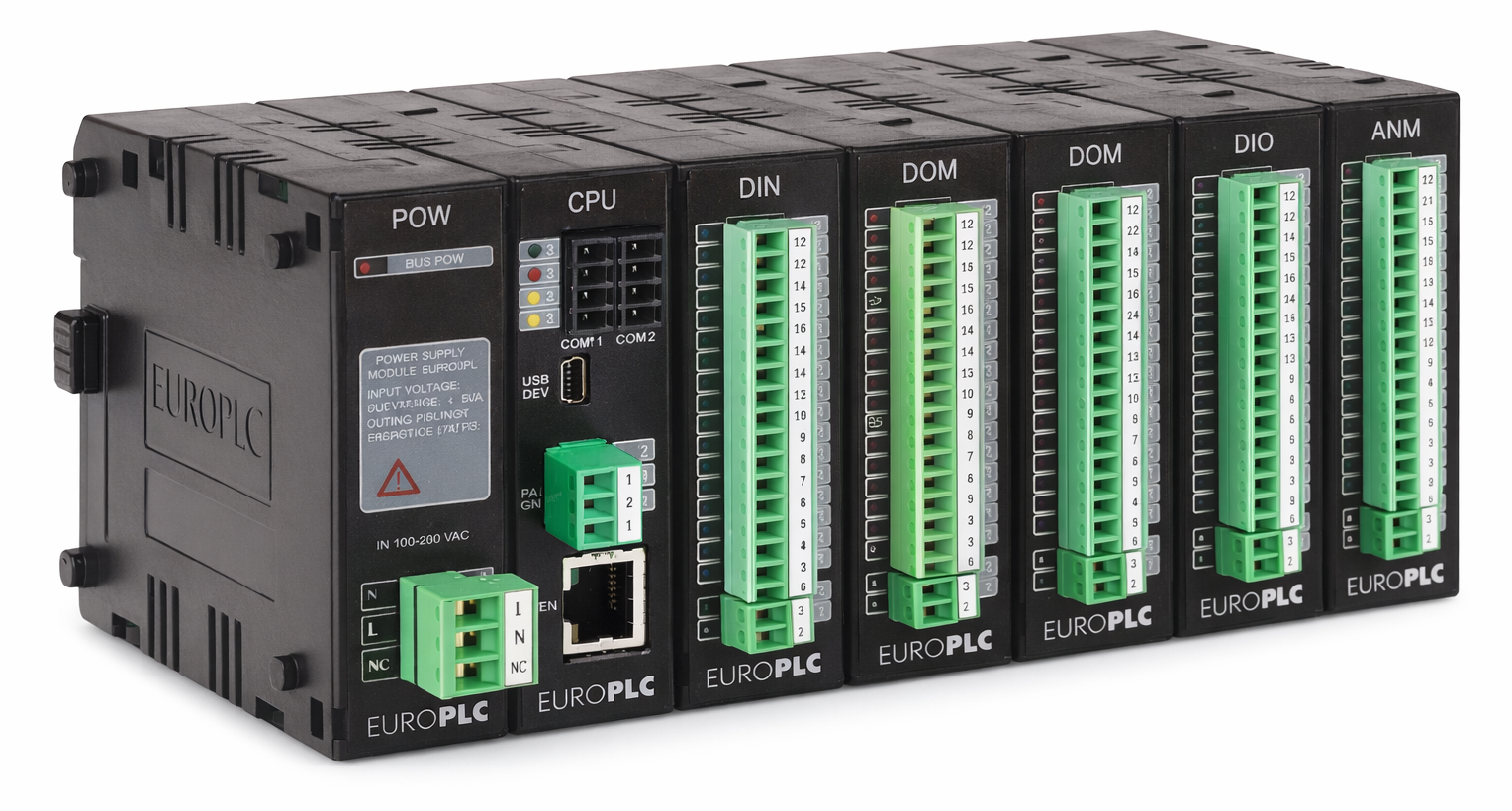

Şekil 5. Modüler PLC

Modüler bir PLC, merkezi bir kontrolöre bağlı ayrı modüllerden oluşur.Her modül, işleme veya sinyal işleme gibi belirli bir işlevi yerine getirir.Şekilde modüllerin tam bir sistem oluşturacak şekilde yan yana nasıl düzenlendiği gösterilmektedir.Modüler PLC'ler, sistem gereksinimleri değiştikçe modüllerin eklenmesine veya çıkarılmasına olanak tanır.Bu esneklik onları orta ila büyük otomasyon sistemleri için uygun hale getirir.Genişletme, denetleyicinin tamamını değiştirmeden yapılabilir.Modüler PLC'ler ölçeklenebilir ve uyarlanabilir kontrol çözümlerini destekler.

Rafa Monte PLC'ler

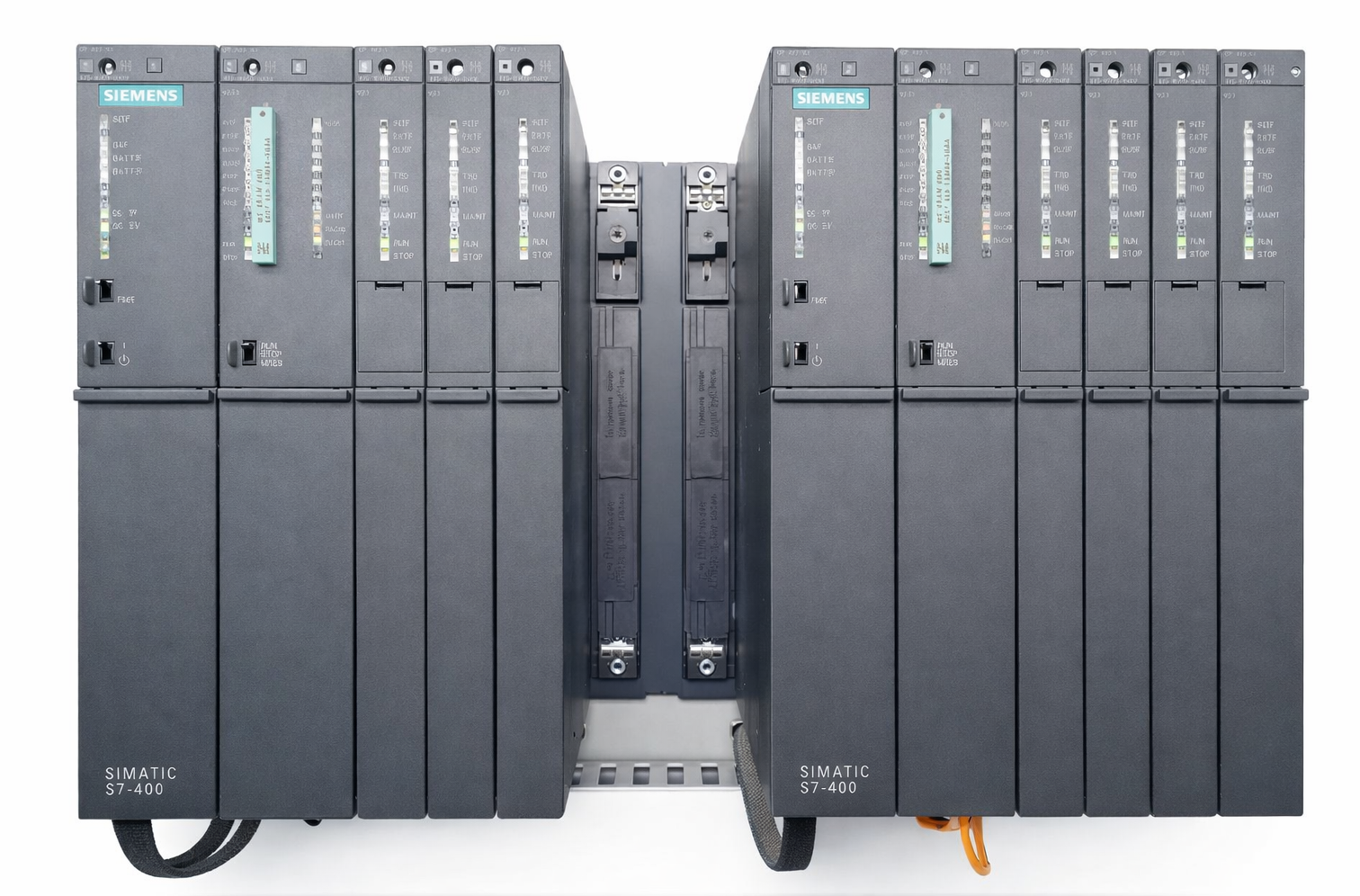

Şekil 6. Rafa Monte PLC

Rafa monte PLC, büyük kontrol sistemleri için tasarlanmış yüksek kapasiteli bir kontrol cihazıdır.Birden fazla işlevsel modülü organize bir yapıda tutmak için özel bir raf kullanır.Şekilde raf içindeki paylaşılan bir arka panele takılan modüller gösterilmektedir.Rafa monte PLC'ler çok sayıda sinyali ve karmaşık konfigürasyonları destekler.Yüksek güvenilirlik ve uzun süreli çalışma gerektiren sistemler için üretilmiştir.Bu yapı, kolay bakım ve modül değişimine olanak sağlar.Rafa monte PLC'ler zorlu otomasyon ortamlarına uygundur.

Güvenlik PLC'leri

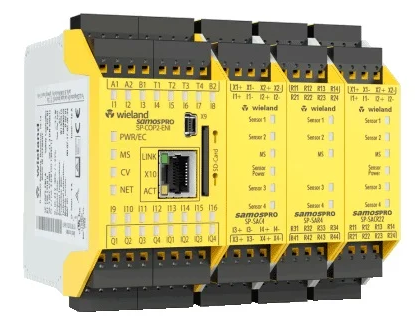

Şekil 7. Güvenlik PLC'si

Güvenlik PLC'si, güvenlikle ilgili kontrol işlevlerini yerine getirmek üzere tasarlanmış özel bir kontrol cihazıdır.Güvenilir güvenli çalışmayı sağlamak için standart kontrol mantığından ayrı çalışır.Şekilde koruma görevleri için kullanılan özel güvenlik modülleri ve bağlantılar vurgulanmaktadır.Güvenlik PLC'leri anormal koşullar oluştuğunda sinyalleri izler ve güvenli sistem durumlarını korur.Yedeklilik ve arıza tespit özellikleriyle üretilmiştir.Güvenlik PLC'leri, güvenlik açısından kritik sistemlerde kontrollü ve öngörülebilir yanıtlar sağlar.

PLC Programlama Dilleri

Merdiven Mantığı (LD)

Merdiven Mantığı (LD), geleneksel röle kontrol devrelerinden sonra modellenen grafiksel bir PLC programlama dilidir.Elektrik merdiven diyagramlarına benzer şekilde iki dikey ray arasında düzenlenmiş basamakları kullanan kontrol mantığını temsil eder.Kontaklar ve bobinler mantıksal koşulları ve kontrol eylemlerini görsel bir şekilde ifade etmek için kullanılır.Bu yapı, kontrol ilişkilerinin tanınmasını ve takip edilmesini kolaylaştırır.Merdiven mantığı, kontrol kararlarını oluşturmak için mantıksal koşulların nasıl birleştirildiğini açıkça gösterir.Tanıdık düzeni nedeniyle yeni başlayanlar için bile okunması kolaydır.LD, açık ve sürdürülebilir PLC kontrol mantığı oluşturmak için yaygın olarak kullanılır.

Fonksiyon Blok Şeması (FBD)

Fonksiyon Blok Şeması (FBD), kontrol fonksiyonlarını görsel olarak temsil etmek için kullanılan blok tabanlı bir PLC programlama dilidir.Kontrol mantığını sinyal hatlarıyla bağlanan fonksiyonel bloklar halinde düzenler.Her blok, mantıksal işleme, karşılaştırma veya sinyal manipülasyonu gibi belirli bir işlemi gerçekleştirir.Bloklar arasındaki bağlantılar, verilerin kontrol mantığından nasıl aktığını gösterir.Bu görsel yapı, karmaşık kontrol ilişkilerinin basitleştirilmesine yardımcı olur.FBD, mantıksal ve sürekli kontrol fonksiyonlarını temsil etmek için çok uygundur.PLC programları oluşturmak için açık ve yapılandırılmış bir yol sağlar.

Yapılandırılmış Metin (ST)

Yapılandırılmış Metin (ST), üst düzey, metin tabanlı bir PLC programlama dilidir.Yapılandırılmış bir formatta düzenlenmiş okunabilir ifadeleri kullanarak kontrol mantığını açıklar.Bu yaklaşım karmaşık koşulların ve hesaplamaların net bir şekilde ifade edilmesine olanak sağlar.Yapılandırılmış metin, kontrol mantığı kesin matematiksel veya mantıksal ifadeler gerektirdiğinde kullanışlıdır.Yazılı format, mantığın temiz ve mantıklı bir sırayla düzenlenmesine yardımcı olur.Gelişmiş ve veriye dayalı kontrol uygulamalarında yaygın olarak kullanılır.

Talimat Listesi (IL)

Talimat Listesi (IL), kısa metin komutlarına dayalı düşük seviyeli bir PLC programlama dilidir.Tanımlanmış bir sırada yürütülen bir talimat dizisi olarak kontrol mantığını temsil eder.Her talimat, kontrol verileri üzerinde belirli bir işlemi gerçekleştirir.Bu format kompakttır ve kontrol talimatlarının dahili olarak işlenme şekliyle yakından uyumludur.IL, temel kontrol mantığını ifade etmenin doğrudan ve yapılandırılmış bir yolunu sağlar.Bireysel kontrol operasyonlarının akışını göstermeye yardımcı olur.Talimat listeleri kısa ve düzenli mantıksal gösterime odaklanır.

Sıralı Fonksiyon Tablosu (SFC)

Sıralı Fonksiyon Tablosu (SFC), kontrol mantığını sıralı adımlar halinde düzenlemek için kullanılan bir PLC programlama dilidir.Süreçleri, geçişlerle birbirine bağlanan bir dizi tanımlı aşama olarak temsil eder.Her adım, kontrol dizisi içindeki belirli bir çalışma durumunu tanımlar.Geçişler, bir adımdan diğerine geçmek için gereken koşulları belirtir.Bu yapı genel süreç akışının anlaşılmasını kolaylaştırır.SFC, çok adımlı kontrol dizilerini düzenlemek için idealdir.Karmaşık süreç kontrol mantığının yapısının basitleştirilmesine yardımcı olur.

PLC Giriş ve Çıkış Cihazları

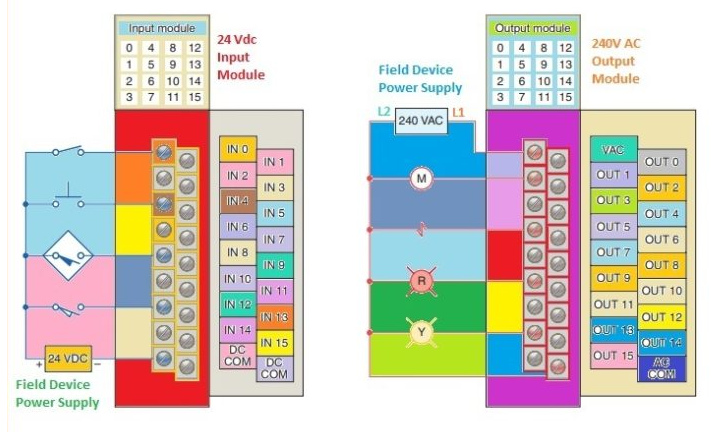

Şekil 8. PLC Giriş ve Çıkış Cihazları

PLC giriş ve çıkış cihazları, kontrol cihazını fiziksel prosese bağlayan harici bileşenlerdir.Giriş cihazları sahadan PLC'ye sinyal gönderirken, çıkış cihazları PLC'den kontrol sinyallerini alır.Şekilde görüldüğü gibi giriş cihazları fiziksel koşulları algılayan sensörler ve anahtarlar içerir.Çıkış cihazları, eylemleri gerçekleştiren aktüatörler, göstergeler ve motorları içerir.Diyagram, saha sinyallerinin cihazlar ve kontrol cihazı arasında nasıl yönlendirildiğini göstermektedir.Bu etkileşim PLC'nin süreci izlemesine ve etkilemesine olanak tanır.Giriş ve çıkış cihazları, otomasyon mantığı ile ekipman arasındaki iletişim bağlantısını oluşturur.

PLC Kullanmanın Avantajları

PLC'ler, onları endüstriyel otomasyon için ideal kılan çeşitli önemli avantajlar sunar.

• Zorlu ortamlarda yüksek güvenilirlik ve kararlı çalışma

• Yazılım aracılığıyla değiştirilebilen esnek kontrol mantığı

• Röle tabanlı kontrol sistemlerine kıyasla daha az kablolama

• Tanılama özellikleri sayesinde daha hızlı sorun giderme

• Sistemin genişletilmesini desteklemek için kolay ölçeklenebilirlik

PLC uygulamaları

1. İmalat ve Montaj Hatları

PLC'ler konveyörleri, makineleri ve otomatik iş istasyonlarını kontrol eder.Senkronize çalışmayı ve tutarlı üretim çıktısını sağlarlar.Güvenilirlikleri sürekli üretim süreçlerini destekler.

2. Proses Endüstrileri

Proses tesislerinde PLC'ler seviye, akış ve sıcaklık gibi değişkenleri yönetir.Kararlı çalışma koşullarının korunmasına yardımcı olurlar.Bu kontrol ürün tutarlılığını ve proses güvenliğini artırır.

3. Bina Otomasyon Sistemleri

PLC'ler aydınlatma, havalandırma ve erişim sistemlerini kontrol etmek için kullanılır.Bina operasyonlarının merkezi olarak izlenmesini sağlarlar.Bu, enerji verimliliğini ve sistem koordinasyonunu artırır.

4. Güç ve Yardımcı Sistemler

PLC'ler elektrikli ve yardımcı ekipmanları izler ve kontrol eder.Trafo merkezlerinin ve arıtma tesislerinin güvenilir şekilde çalışmasını desteklerler.Hızlı yanıtları sistem kararlılığını artırır.

5. Ulaştırma ve Altyapı

PLC'ler sinyalizasyon, izleme ve yardımcı sistemleri yönetir.Güvenli ve öngörülebilir operasyonun sürdürülmesine yardımcı olurlar.Bu, büyük ölçekli altyapı güvenilirliğini destekler.

PLC vs SCADA vs DCS

Parametre	PLC'ler	SCADA	DCS
Birincil Rol	Doğrudan kontrol	İzleme ve denetim	Dağıtılmış süreç kontrolü
Sistem Seviyesi	Saha düzeyinde	Denetim seviyesi	Süreç seviyesi
Kontrol Yürütme	Evet	Hayır	Evet
Sistem Mimarisi	Merkezileştirilmiş	Merkezi izleme	Dağıtılmış
Tipik Kontrol Kapsamı	Makine veya hücre	Tüm tesis görünümü	Proses birimleri
Veri İşleme	Kontrol verileri	Büyük ölçekli veriler	Kontrol ve veriler
Kullanıcı Arayüzü	Asgari	Grafiksel HMI	Entegre HMI
Sistem Karmaşıklığı	Düşük ila orta	Orta	Yüksek
Ağ Bağımlılığı	Düşük	Yüksek	Yüksek
Yedeklilik Desteği	Sınırlı	Yazılım tabanlı	Yerleşik
Genişletme Yöntemi	Modüler G/Ç	Yazılım ölçeklendirme	Dağıtılmış düğümler
Yapılandırma Odağı	Mantık kontrolü	Görselleştirme	Süreç koordinasyonu
Bakım Odağı	Donanım mantığı	Yazılım ve veriler	Sistem çapında
Entegrasyon Rolü	Kontrol düğümü	Denetim katmanı	Çekirdek kontrol sistemi

Sonuç

PLC'ler, makineleri doğru ve tutarlı bir şekilde kontrol etmek için sürekli olarak girdileri okuyarak, mantığı işleyerek ve çıktıları güncelleyerek çalışır.Donanım yapıları, esnek kontrolör tipleri ve standartlaştırılmış programlama dilleri, hem küçük hem de büyük otomasyon görevlerine yönelik sistemler tasarlamanıza olanak tanır.PLC'ler, sensörleri ve aktüatörleri kontrol mantığına bağlayarak süreçler üzerinde doğrudan kontrol sağlar.Güvenilirlikleri, esneklikleri ve endüstriler arası geniş kullanımları onları endüstriyel otomasyonda temel teknoloji haline getiriyor.
