Piezoelektrik Dönüştürücü: Çalışma Prensibi, Yapısı, Çeşitleri, Özellikleri ve Uygulamaları

Piezoelektrik dönüştürücü, mekanik kuvveti elektrik sinyaline veya elektrik enerjisini mekanik harekete dönüştürmenizi sağlar.Bu makalede piezoelektrik dönüştürücünün ne olduğunu, nasıl yapıldığını ve nasıl çalıştığını öğreneceksiniz.Ayrıca ortak türlerini, temel özelliklerini ve uygulamalarını da göreceksiniz.

Katalog

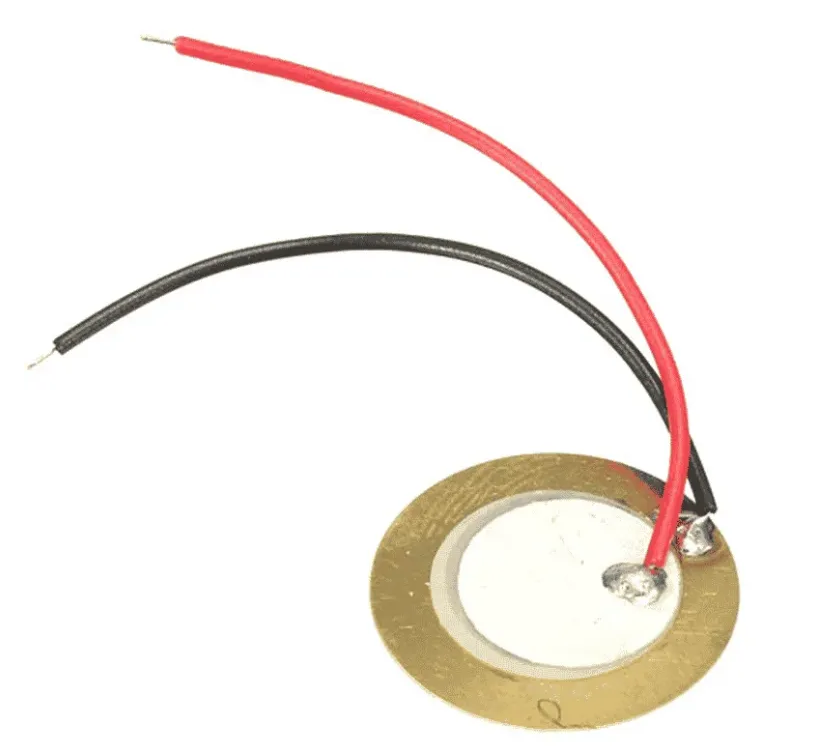

Şekil 1. Piezoelektrik Dönüştürücü (Piezo Disk Elemanı)

Piezoelektrik Dönüştürücü Nedir?

Piezoelektrik dönüştürücü, mekanik kuvveti elektrik enerjisine veya elektrik enerjisini mekanik harekete dönüştüren bir cihazdır.Basıldığında, büküldüğünde veya titreştiğinde küçük bir voltaj üreten özel bir malzeme kullanılarak çalışır.Bu özelliği nedeniyle basınç, titreşim, ses veya hareketi algılamak için yaygın olarak kullanılır.Pratik kurulumlarda yaygın olarak görüldüğü gibi, bağlı kablolara sahip basit disk tipi yapı, ölçüm veya kontrol uygulamaları için mekanik hareketin kolayca elektrik sinyaline dönüştürülmesine olanak tanır.

Piezoelektrik Dönüştürücünün Yapımı

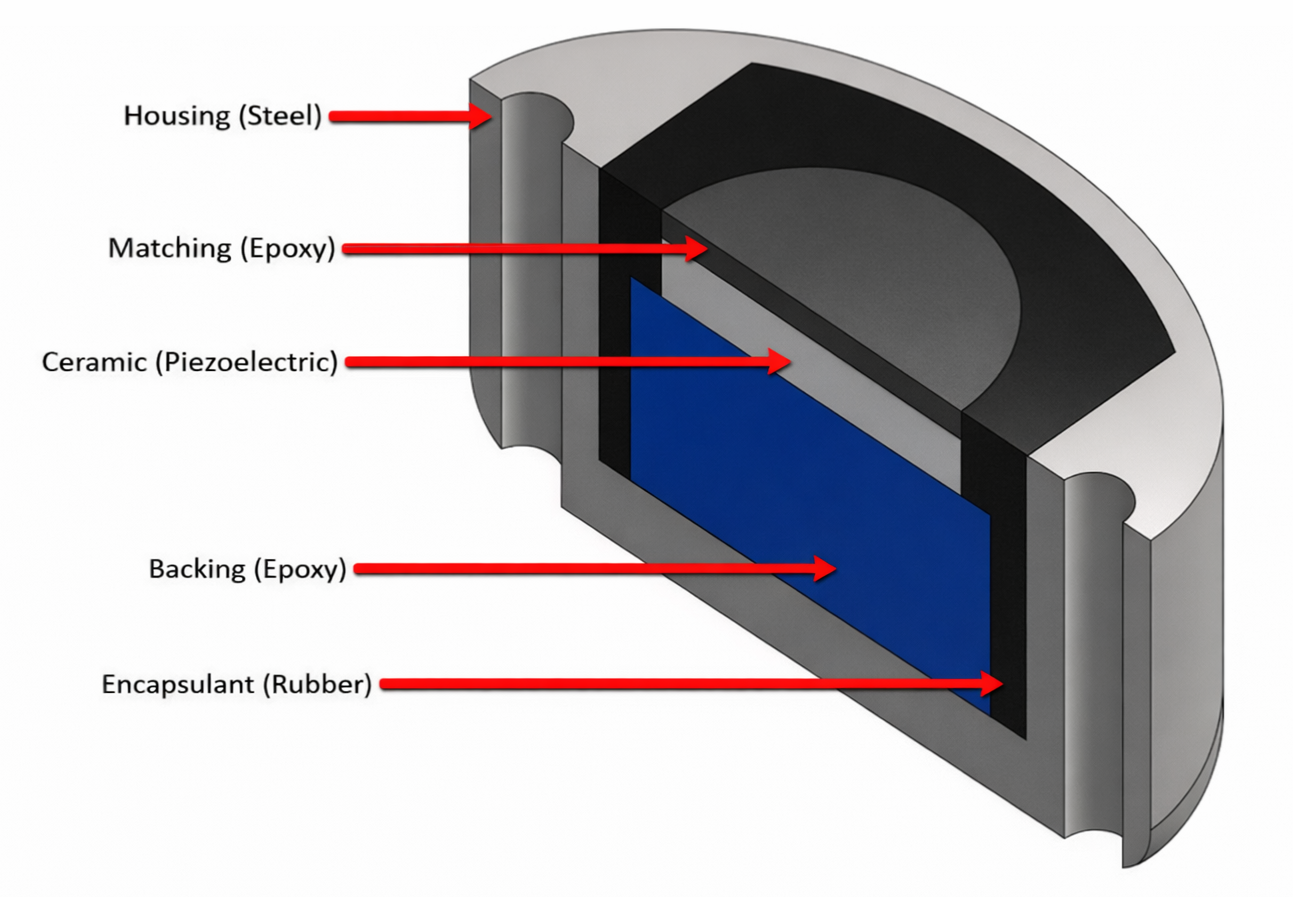

Şekil 2. Piezoelektrik Dönüştürücünün Yapısı

•Muhafaza (Çelik)

Mekanik güç sağlar ve dönüştürücüyü dış hasarlardan korur.

•Eşleşen Katman (Epoksi)

Mekanik enerjinin piezoelektrik elemana verimli bir şekilde aktarılmasına yardımcı olur ve sinyal performansını artırır.

•Piezoelektrik Seramik

Basınç veya titreşim uygulandığında elektrik voltajı üreten aktif algılama elemanı.

•Destek Katmanı (Epoksi)

İstenmeyen titreşimleri emer ve dönüştürücünün tepkisini kontrol eder.

•Kapsülleyici (Kauçuk)

Yapıyı yalıtır ve onu nemden, tozdan ve çevresel etkilerden korur.

Piezoelektrik Dönüştürücünün Çalışma Prensibi

Piezoelektrik dönüştürücünün çalışma prensibi, belirli malzemelerin mekanik strese ve elektrik enerjisine tepki verme yeteneğine dayanmaktadır.Malzemenin içinde kuvvet veya voltaj uygulandığında elektrik yükleri kayar.Bu davranış, doğrudan piezoelektrik etki ve ters piezoelektrik etki olarak bilinen iki ilgili biçimde ortaya çıkar.Her etki, enerjinin bir formdan diğerine nasıl dönüştürüldüğünü açıklar.

Doğrudan Piezoelektrik Etki

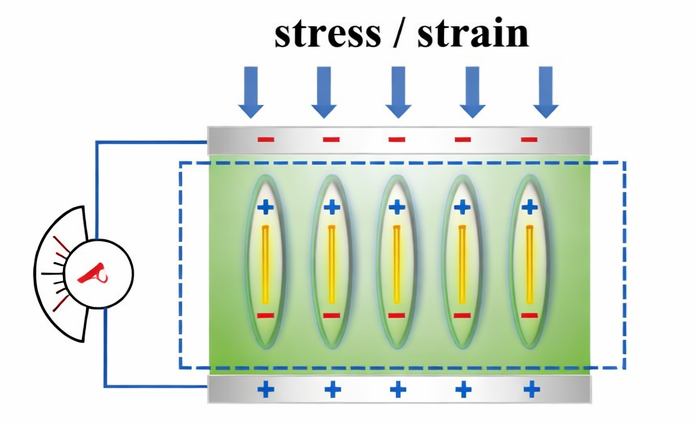

Şekil 3. Doğrudan Piezoelektrik Etki

Doğrudan piezoelektrik etkide piezoelektrik malzemeye mekanik stres veya gerinim uygulanır.Şekilde görüldüğü gibi malzemenin basılması veya yüklenmesi, iç elektrik yüklerinin normal konumlarından kaymasına neden olur.Bu yük ayrımı, malzemenin karşıt taraflarında pozitif ve negatif yüzeyler oluşturur.Sonuç olarak elektrotlar arasında küçük bir elektrik voltajı üretilir.Uygulanan kuvvet veya titreşim güçlendikçe çıkış voltajı artar ve dönüştürücünün basıncı, kuvveti veya hareketi doğru bir şekilde algılamasına olanak tanır.

Ters Piezoelektrik Etkisi

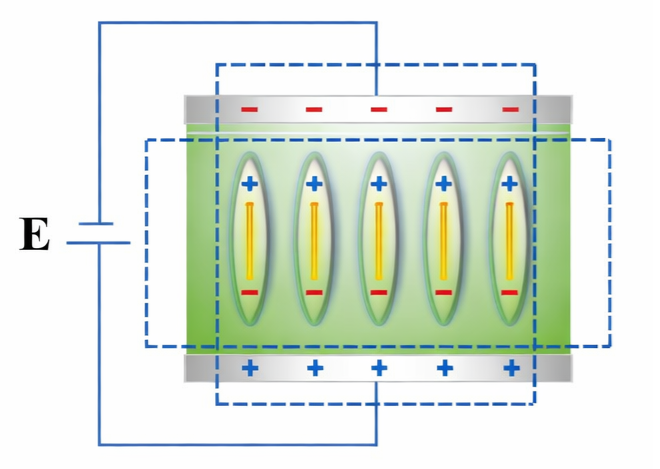

Şekil 4. Ters Piezoelektrik Etki

Ters piezoelektrik etkide enerji dönüşümü ters yönde gerçekleşir.Piezoelektrik malzemeye harici bir elektrik voltajı uygulanır.Şekilde gösterildiği gibi, uygulanan elektrik alanı iç yükleri yeniden hizalanmaya zorlar.Bu yeniden hizalama, malzemenin genişleyerek veya büzülerek hafifçe şekil değiştirmesine neden olur.Fiziksel deformasyon, piezoelektrik dönüştürücünün hareket, ses veya ultrasonik dalgalar üretmesini sağlayan mekanik hareket veya titreşim üretir.

Piezoelektrik Dönüştürücülerin Elektriksel Özellikleri

Parametre	Şartname
Çıkış Sinyali Türü	Mekanik olarak üretilen AC voltajı stres
Elektrik Çıkış Modu	Şarj modu veya voltaj modunda çalışma
Çıkış Gerilim Aralığı	Kuvvete bağlı olarak 10 mV ila 100 V tepe noktası ve boyut
Şarj Hassasiyeti	N başına 1 pC ila N başına 1000 pC
Gerilim Hassasiyeti	N başına 1 mV ila N başına 50 mV
Kaynak Kapasitesi	100 pF'den 50 nF'ye
Kaynak Empedansı	Çok yüksek, genellikle 1 megaohm'un üzerinde
İç Direnç	10 gigaohm'dan büyük
Frekans Tepki Aralığı	Tasarıma bağlı olarak 1 Hz ila 10 MHz
Rezonans Frekansı	1 kHz ila 5 MHz tipik
Anti Rezonans Frekansı	Rezonanstan biraz daha yüksek frekans
Rezonansta Çıkış Empedansı	Rezonans noktasında düşük empedans
Anti Rezonansta Çıkış Empedansı	Anti rezonansta çok yüksek empedans nokta
Statik Ölçüm Yeteneği	Gerçek DC ölçümü için uygun değildir
Deşarj Süresi Sabiti	Yüke bağlı olarak milisaniyeden saniyeye direnç
Sinyal Polaritesi	Gerilme yönüne bağlıdır ve malzeme yönelimi
Dielektrik Sabiti	Malzemeye bağlı olarak 100 ila 5000
Aktüatör Olarak Çalışma Gerilimi	10 V ila 1000 V AC veya DC
Güç Tüketimi	Sensör modunda çok düşük
Gürültü Seviyesi	Çok düşük içsel elektriksel gürültü
Kablo Hassasiyeti	Yüksek, kablo kapasitansından etkilenir
Gerekli Sinyal Koşullandırma	Şarj amplifikatörü veya yüksek empedans voltajı amplifikatör
Sıcaklık Kararlılığı	Orta, piezo malzemesine göre değişir
Elektrik Kayıp Faktörü	Çalışma frekansında düşük
Yalıtım Direnci	Tipik olarak 10 gigaohm'dan büyük
Çıkış Doğrusallığı	Nominal mekanik limitler dahilinde yüksek

Piezoelektrik Dönüştürücü Çeşitleri

Piezoelektrik dönüştürücüler, her biri belirli ölçüm ve kontrol uygulamaları için hareket, basınç, ses veya titreşimi algılamak veya üretmek üzere tasarlanmış farklı tiplerde gelir.

Piezoelektrik İvmeölçer Dönüştürücü

İvmeyi ve titreşimi ölçmek için bir piezoelektrik ivmeölçer dönüştürücü kullanılır.Sensör hareket ettiğinde mekanik hareketi elektrik sinyaline dönüştürerek çalışır.Basınç veya kuvvet transdüserleriyle karşılaştırıldığında hızlı değişimlere ve yüksek frekanslı titreşimlere karşı daha hassastır.Bu onu makine izleme ve titreşim analizi için uygun hale getirir.Endüstriyel ve yapısal sağlık sistemlerinde yaygın olarak kullanılmaktadır.

Piezoelektrik Basınç Dönüştürücü

Piezoelektrik basınç dönüştürücü, dinamik basınç değişikliklerini ölçer ve bunları elektrik çıkışına dönüştürür.Statik basınç sensörlerinin aksine hızlı basınç değişimlerine hızlı tepki verir.Kuvvet transdüserleriyle karşılaştırıldığında özellikle sıvı ve gaz basıncı ölçümü için tasarlanmıştır.Genellikle yanmalı motorlarda ve hidrolik sistemlerde kullanılır.Yüksek frekans tepkisi ana avantajıdır.

Piezoelektrik Kuvvet Dönüştürücü

Piezoelektrik kuvvet dönüştürücü, yük oluşumu yoluyla uygulanan kuvveti veya yükü ölçer.Kuvvet uygulandığında piezoelektrik eleman yüke orantılı bir elektrik sinyali üretir.İvmeölçerlerle karşılaştırıldığında hareket yerine doğrudan kuvvete odaklanır.Dinamik kuvvet ölçümünde iyi performans gösterir.Bu tip test ve etki ölçümünde yaygın olarak kullanılmaktadır.

Piezoelektrik Ultrasonik Dönüştürücü

Piezoelektrik ultrasonik dönüştürücü, ultrasonik dalgalar üretir ve tespit eder.Elektrik enerjisini yüksek frekanslı ses dalgalarına dönüştürür ve yansıyan sinyalleri alır.Mikrofonlarla karşılaştırıldığında insan işitmesinin ötesinde çok daha yüksek frekanslarda çalışır.Bu, doğru algılamaya, görüntülemeye ve mesafe ölçümüne olanak tanır.Tıbbi ultrason ve endüstriyel muayenede yaygın olarak kullanılır.

Piezoelektrik Aktüatör Dönüştürücü

Piezoelektrik aktüatör dönüştürücü, elektrik enerjisini hassas mekanik harekete dönüştürür.Gerilim uygulandığında hareket yaratmak için genişler veya daralır.Sensör tipi dönüştürücülerden farklı olarak ölçümden ziyade esas olarak çalıştırma için kullanılır.Çok küçük ama doğru yer değiştirme sağlar.Bu onu hassas konumlandırma sistemleri için ideal kılar.

Piezoelektrik Mikrofon Dönüştürücü

Piezoelektrik mikrofon dönüştürücü, ses titreşimlerini elektrik sinyallerine dönüştürür.Ses dalgaları piezoelektrik malzemenin titreşmesine ve voltaj üretmesine neden olur.Ultrasonik dönüştürücülerle karşılaştırıldığında duyulabilir frekans aralığında çalışır.Tasarımı basittir ve algılama için harici güce ihtiyaç duymaz.Bu tip yaygın olarak temel ses ve akustik algılama sistemlerinde kullanılır.

Piezoelektrik Ateşleme Dönüştürücü

Piezoelektrik ateşleme dönüştürücüsü, mekanik kuvvet uygulandığında yüksek voltaj üretir.Elemana basmak veya vurmak, harici güç olmadan bir kıvılcım üretir.Diğer piezoelektrik transdüserlerle karşılaştırıldığında algılamadan ziyade voltaj üretimine odaklanır.Bu onu ateşleme amaçları için güvenilir kılar.Gaz çakmaklarında ve ateşleme sistemlerinde yaygın olarak kullanılır.

Piezoelektrik Dönüştürücü Uygulamaları

Piezoelektrik dönüştürücüler modern teknolojide yaygın olarak kullanılmaktadır çünkü birçok endüstride mekanik enerjiyi algılama, ölçüm ve kontrol için elektrik sinyallerine doğru bir şekilde dönüştürebilmektedirler.

Medikal Ultrason Sistemleri

Piezoelektrik dönüştürücüler ultrason makinelerinde yaygın olarak kullanılmaktadır.Yüksek frekanslı ses dalgaları üretirler ve yansıyan sinyalleri alarak görüntü oluştururlar.Bu, doktorların iç vücut yapılarını güvenli bir şekilde görmelerine yardımcı olur.Güvenilirdirler ve çok hızlı yanıt verirler.

Titreşim ve Durum İzleme

Bu dönüştürücüler makinelerdeki ve yapılardaki titreşimi tespit etmek için kullanılır.Mekanik titreşim, analiz için elektrik sinyaline dönüştürülür.Bu, motorlardaki, pompalardaki ve motorlardaki arızaların erken tespit edilmesine yardımcı olur.Güvenliği artırır ve bakım maliyetini azaltır.

Basınç Ölçüm Sistemleri

Piezoelektrik dönüştürücüler gazlarda ve sıvılarda hızla değişen basıncı ölçer.Yüksek hızda basınç değişikliklerinin meydana geldiği yerlerde iyi çalışırlar.Bu onları motorlar ve hidrolik sistemler için uygun kılar.Sabit veya statik basınç için kullanılmazlar.

Kuvvet ve Darbe Ölçümü

Kuvvet, yük ve darbeyi ölçmek için kullanılırlar.Kuvvet uygulandığında bir elektrik yükü üretilir.Bu, dinamik kuvvetlerin doğru ölçümüne olanak tanır.Test ve malzeme analizinde yaygındırlar.

Ses ve Akustik Cihazlar

Piezoelektrik dönüştürücüler mikrofonlarda, sesli uyarıcılarda ve ses alıcılarında kullanılır.Ses titreşimleri malzemenin bir elektrik sinyali üretmesine neden olur.Tasarımları basit ve çok dayanıklıdırlar.Bu cihazlar tüketici elektroniğinde yaygındır.

Ateşleme ve Kıvılcım Üretimi

Ateşleme sistemlerinde piezoelektrik dönüştürücüler basıldığında yüksek voltaj üretir.Bu voltaj, harici güce ihtiyaç duymadan bir kıvılcım oluşturur.Gaz çakmaklarında ve sobalarda yaygın olarak kullanılırlar.Tasarım basit ve son derece güvenilirdir.

Piezoelektrik Dönüştürücünün Avantajları ve Sınırlamaları

Piezoelektrik Dönüştürücünün Avantajları

• Kuvvet ve titreşimdeki küçük değişikliklere karşı oldukça hassastırlar.

• Dinamik sinyallere hızlı yanıt verirler.

• Geniş bir frekans aralığında çalışırlar.

• Boyutları küçük ve hafiftir.

• Algılama modunda harici güce ihtiyaç duymazlar.

• Zorlu koşullarda dayanıklı ve güvenilirdirler.

Piezoelektrik Dönüştürücünün Sınırlamaları

• Statik veya sabit kuvvetleri ölçemezler.

• Özel sinyal koşullandırma devrelerine ihtiyaç duyarlar.

• Çıkışları sıcaklık değişikliklerinden etkilenir.

• Çıkış sinyali genellikle çok küçüktür.

• Bazı malzemeler yüksek gerilim altında çatlayabilir.

Piezoelektrik Dönüştürücü ve Diğer Dönüştürücüler

Şartname	Piezoelektrik Dönüştürücü	Gerinim Ölçer Dönüştürücü	Kapasitif Dönüştürücü	Endüktif Dönüştürücü	Optik Dönüştürücü
Ölçülen Miktar	Kuvvet, basınç, titreşim	Gerilme ve kuvvet	Yer değiştirme, basınç	Konum, yer değiştirme	Işık, konum, hız
Çalışma Prensibi	Piezoelektrik etki	Direnç değişimi	Kapasitans değişimi	Elektromanyetik indüksiyon	Işık modülasyonu
Çıkış Sinyali Türü	Gerilim veya şarj	Direnç değişimi	Kapasitans değişimi	Gerilim	Gerilim veya akım
Statik Ölçüm Yeteneği	Uygun değil	Uygun	Uygun	Uygun	Uygun
Dinamik Ölçüm Yeteneği	Mükemmel	İyi	Orta	İyi	Mükemmel
Tipik Hassasiyet	Yüksek	Orta	Çok yüksek	Orta	Çok yüksek
Frekans Aralığı	1 Hz'den 1 MHz'e kadar	10 kHz'e kadar	100 kHz'e kadar	50 kHz'e kadar	1 MHz'in üstünde
Tepki Süresi	1 mikrosaniyenin altında çok hızlı	Yavaştan orta seviyeye	Hızlı	Orta	Son derece hızlı
Çıkış Empedansı	1 Mohm'un çok üzerinde	120 ila 350 ohm civarında düşük	Yüksek	Düşük	Düşük
Sıcaklık Hassasiyeti	Orta	Yüksek	Orta	Düşük	Düşük
Sinyal Koşullandırma Gerekli	Gerekli	Gerekli	Gerekli	Gerekli	Asgari
Güç Gereksinimi	Algılama için harici güç yok	Uyarma voltajı gerektirir	Uyarma voltajı gerektirir	Uyarma voltajı gerektirir	Güç kaynağı gerektirir
Boyut ve Ağırlık	Çok küçük ve hafif	Küçük	Küçük	Orta	Küçük
Çevresel Sağlamlık	Yüksek	Orta	Orta	Yüksek	Orta
Uygulamalar	Titreşim izleme, ultrason	Yük hücreleri, tartım sistemleri	Konum ve seviye algılama	Yakınlık ve konum algılama	Kodlayıcılar, fiber sensörler

Sonuç

Piezoelektrik dönüştürücüler, hareketi ve elektrik sinyallerini algılamak veya üretmek için doğrudan ve ters piezoelektrik etkilerle çalışır.Titreşim, basınç, kuvvet ve ses gibi dinamik ölçümler için yüksek hassasiyet, hızlı yanıt ve geniş frekansta çalışma olanağı sunarlar.Birçok endüstride algılama, çalıştırma ve ateşleme amacıyla farklı türler kullanılmaktadır.Ancak statik ölçümler için uygun değildirler ve uygun sinyal koşullandırma gerektirirler.
