PIC18F4620 Mikrodenetleyici: Özellikler, Pinouts ve Veri Sayfası Kılavuzu

Bu makale PIC18F4620 mikrodenetleyicisini keşfederek, hesaplama gücü ve maliyet verimliliği arasındaki dengeyi tartışarak başlar.Mikrodenetleyicinin özelliklerini dayanıklılık ve enerji verimliliği gibi ayrıntılı olarak inceleyeceğiz.Bu yöntem sadece bilgileri daha akraba değil, aynı zamanda sizin için daha kullanışlı hale getirmekle kalmaz, teknolojinin daha derin bir takdirini teşvik eder ve PIC18F4620'nin mikrodenetleyici teknolojisini ilerletmedeki rolüne daha fazla araştırmayı motive eder.

Katalog

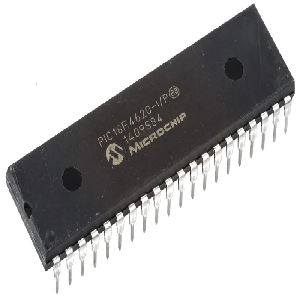

Pic18f4620'ye genel bakış

. Pic18f4620 Mikrodenetleyici, hesaplama verimliliği ve maliyet etkinliğinin bir karışımını sergiler, üstün dayanıklılık ve uzun bir ömür için gelişmiş flash program belleğinden yararlanır.Bu özellik, uygulamalarda sık sık bellek yeniden yazılmasını gerektiren ve uzun vadeli güvenilirlik sağlayan faydaları bulur.PIC18 serisi Pic18f2525- Pic18f2620- Pic18f4525, Ve Pic18f4620 Modeller, yüksek performanslı ve güce duyarlı uygulamaların ihtiyaçlarını karşılamak için hazırlanmıştır.

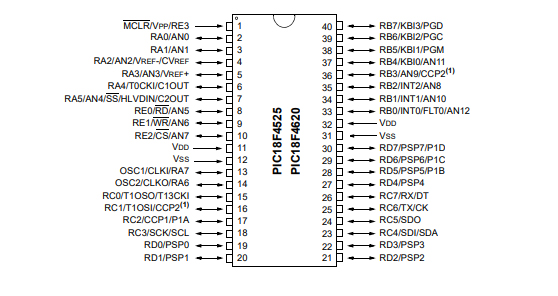

PIC18F4620 Pinout

Pin yapılandırması

Güç ve zemin pimleri

PIC18F4620 için güç gereksinimleri, VDD ve VSS pimleri boyunca ikram edilen 2V ila 5.5V arasında değişir.VDD pozitif besleme voltajına bağlanır.VSS zemin için belirlenmiştir.

Seramik veya tantal tipleri gibi uygun ayrıştırma kapasitörlerinin yerleştirilmesi, bu pimlerin yakınında, gürültünün azaltılmasına ve kararlı çalışmanın sürdürülmesine yardımcı olur, kararlı güç iletimi tutarlı mikro denetleyici performansının temelini oluşturur.

Osilatör pimleri

OSC1 ve OSC2 pimleri, harici kristalleri veya rezonatörleri bağlamak için kullanılır ve çalışma için gereken saat sinyalini oluşturur.Saat kaynağının seçimi, hem güç tüketimini hem de performansı etkilediği için kullanılmaktadır.Uygun osilatör bileşenlerinin seçilmesi, mikrodenetleyicinin minimal titreşimle istenen frekansta işlev görmesini sağlar.

Giriş/Çıkış bağlantı noktaları

Mikrodenetleyici birkaç G/Ç bağlantı noktası içerir: Porta, Portb, Portc, Portd ve Porte.Birden fazla pimden oluşan her bağlantı noktası, uygulama gereksinimlerine bağlı olarak giriş veya çıkış olarak yapılandırılabilir.

Bu bağlantı noktalarını etkili bir şekilde kullanmak tasarım işlemlerini kolaylaştırabilir, Tris kayıtlarının başlatılması, sensörler, anahtarlar ve LED'ler gibi harici devreleri kontrol etmek için pimlerin girişini veya çıkış durumunu belirler.

Özel Fonksiyon Pimleri

Özel işlevler için spesifik pimler tahsis edilmiştir:

Analogdan dijital dönüşüm (ADC) kanalları

Darbe genişliği modülasyonu (PWM) çıkışları

İletişim Arayüzleri: UART, SPI ve I2C

Zamanlayıcılar ve iletişim modülleri gibi bu yerleşik çevre birimlerinden yararlanmak, devre tasarımlarını zenginleştirir ve işlevselliği artırır.Örneğin, yerleşik UART iletişimini kullanmak, seri iletişim projelerinde kodlama çabalarını basitleştirebilir ve veri iletim güvenilirliğini artırabilir.

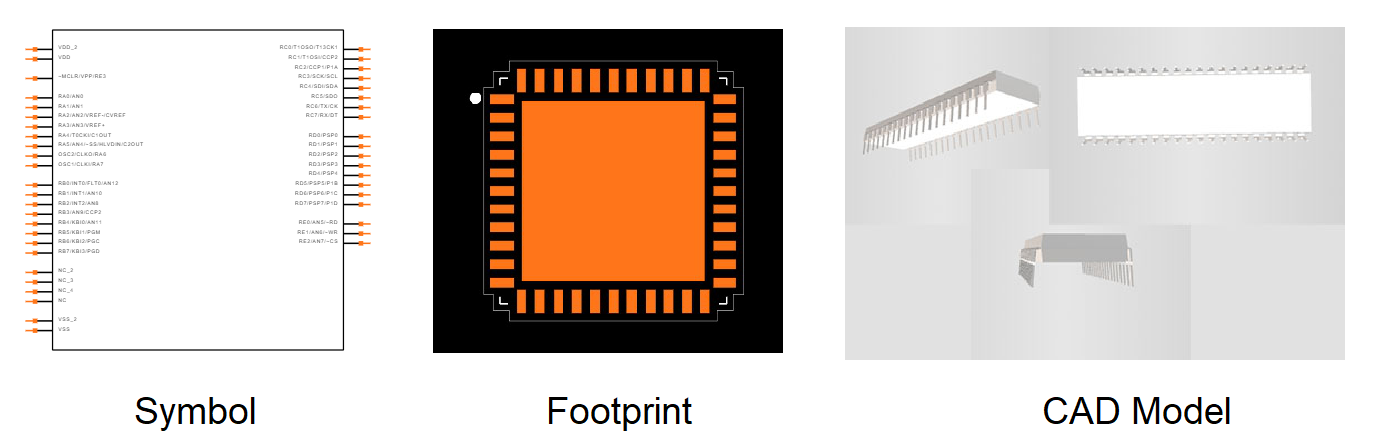

Pic18f4620 sembolü, ayak izi ve CAD modeli

Pic18f4620 sembolü

PIC18F4620'nin sembolü, bileşeni ve elektrik bağlantılarını belirtmek için şemalarda kullanılan grafiksel bir temsil görevi görür.Sembol, kesintisiz şematik tasarım sağlayan tüm pimleri ve belirlenen işlevleri içerir.

Pic18f4620 ayak izi

PIC18F4620 için ayak izi, PCB'deki bileşenin fiziksel düzeni ve boyutunu belirtir.Bu, güvenli ve güvenilir lehimleme için iyi olan pedlerin düzenlenmesini ve boyutlarını içerir.

Pic18f4620 CAD modeli

Bir CAD (bilgisayar destekli tasarım) modeli, yükseklik, genişlik ve pim düzeni gibi fiziksel yönleri detaylandıran PIC18F4620 mikrodenetleyicisinin 3D temsilini sunar.CAD modeli, hassas PCB tasarımı için etkilidir, doğru yerleştirme ve mekansal planlama sağlar.

Pic18f4620'nin özellikleri

PIC18F4620, kullanılabilirliğine bir dokunuş ekleyerek farklı güç tasarrufu gereksinimlerine uyarlanabilir çalışma modları sağlar:

İşletim Modları

Run: Aktif görevler için anında yanıt vermeyi sağlayarak hem CPU hem de çevre birimlerini etkinleştirir.

Boşta: Periferik aktiviteyi korurken CPU'yu devre dışı bırakır, arka plan süreçlerinin dikkat gerektirdiği senaryolar için mükemmeldir.

Uyku: Hareketsizlik dönemlerinde enerji korumak için ideal olan CPU ve çevre birimlerine güç verir.

Güç verimliliği

Ultra düşük 50NA giriş sızıntısı: Bu, istenmeyen akımı en aza indirir, sızıntının performansı tehlikeye atabileceği hassas uygulamalarda bir faktör ve uzatma yoluyla güvenilirlik.

Çalışma modu: Aşırı enerji çekimi olmadan sık aktivasyona ihtiyaç duyan güce duyarlı işlemlere uygunluğunu yansıtan mütevazı bir 11µA tüketir.

Boşta modu: Tam işlem gücü talep etmeden periferik izleme gerektiren görevler için yararlı olan sadece 2.5µA çeker.

Uyku modu: Uzun hareketsizlik dönemlerinde pil ömrünün korunmasının harika olduğu uygulamalar için ideal olan son derece düşük bir 100NA kullanır.

Timer1 Osilatör: 32 kHz frekansıyla 900NA'da çalışır, minimal güçle zaman tutma fonksiyonlarını korur ve düşük güç durumlarında bile zamana bağlı operasyonların doğruluğunu sağlar.

WatchDog Zamanlayıcısı: 1.4µA tüketir ve mikrodenetleyiciyi otomatik olarak sıfırlayarak sistem kararlılığına katkıda bulunur Bir yazılım arızası veya tepkisiz durum tespit edilirse, kesintisiz hizmete güvenmek için güven veren bir koruma.

Gömülü sistemlerde uygulamalar

Performansı güç tüketimi ile dengelemek: Operasyonel ihtiyaçlara dayalı uygun modların seçilmesi, taşınabilir cihazlarda pil ömrünü uzatabilir.

Doğruluk ve güvenilirlik: Ultra düşük giriş sızıntısı akımı ve verimli osilatörler, düşük güç durumlarında çalışırken bile sistemin kesin ve güvenilir kalmasını sağlar.

Pic18f4620'nin avantajları

Osilatör esnekliği

Kristal Osilatör: 4x Faz Kilit Döngüsü (PLL) ile geliştirilen 40 MHz'e kadar çalıştırma, dikkate değer bir performans ve hız sunarak hassasiyetin gerekli olduğu uygulamalar için uygun hale getirir.

RC modları: Harici bir direnç kapasitörü (RC) kurulumu ile 4 MHz'e kadar, harici bir saat kaynağı ile 40 MHz'e kadar uzatılabilir ve farklı senaryolarda uyarlanabilirlik sağlar.

Dahili osilatör bloğu: 31 kHz ila 8 MHz arasında değişir, bu da uyku modundan (1 µs) hızlı bir uyandırma süresi sağlar, bu da gecikmeyi azaltır ve etkili güç yönetimine yardımcı olur.

Başarısız Saat Monitörü: Çevresel saat arızası durumunda, sistem sağlamlığını destekleyerek güvenli bir şekilde kapatma sağlayarak güvenilirlik ekler.

Dikkate değer çevre birimleri

Yüksek akım lavabo/kaynak: Her G/Ç pimi, dış sürücüler olmadan daha yüksek güç gereksinimlerini karşılayan 25 mA'ya kadar yönetir.

Çoklu kesintiler ve PWM çıkışları: Bu özellik, motor kontrol ve iletişim sistemleri için çeşitli modüller üzerinde senkron kontrolü destekleyerek operasyonel verimliliği artırır.

Master Senkron Seri Portu (MSSP): Verimli Multi-IC iletişim için zorunlu olan SPI/I2C protokollerini destekleyerek sofistike tasarımlarda sorunsuz entegrasyon sağlar.

Geliştirilmiş USART ve ADC Modülü: USART hem eşzamansız hem de senkron modları desteklerken, 10 bit ADC, sensör arayüzünde ve telemetrede kapsamlı veri toplama ve seri iletişim için 13 kanal sunar.

Analog Karşılaştırıcılar ve HLVD: Çift analog karşılaştırıcılar ve 16 seviyeli yüksek/düşük voltaj tespiti (HLVD), hassas voltaj izleme ve karar vermeyi kolaylaştırarak doğruluk talep eden uygulamaları destekler.

Özel Özellikler

C Derleyici Optimize Edilmiş Mimari: C derleyicileri için özel olarak, bu özellik gelişimi basitleştirerek karmaşık projeler için pazar yolunu düzene sokar.

Dayanıklı Bellek Döngüleri: Gelişmiş flaş için 100.000 silme/yazma döngüsü ve EEPROM için 1.000.000 döngü sunar ve bu da titiz uygulamalarda saklanan verilerin dayanıklılığını ve güvenilirliğini sağlar.

Kendini programlayabilir ve devre içi hata ayıklama: İki pim üzerinden kendi programlama ve devre içi hata ayıklamayı destekler, programlama esnekliğini ve sorun giderme verimliliğini artırır, çeşitli mühendislik uygulamalarında önemli bir avantajdır.

Geniş Voltaj Aralığı: Kahverengi çıkış sıfırlama seçenekleriyle 2.0V ila 5.5V arasında çalışır ve taşınabilir ve güce duyarlı cihazlarda çeşitli güç koşullarında kararlı performans sağlar.

PIC18F4620 Teknik Özellikler

Tip	Parametre
Fabrika teslim süresi	6 hafta
Takılmak	Delikten
Montaj türü	Delikten
Paket / Dava	40-dip (0.600, 15.24mm)
Pin sayısı	40
Veri Dönüştürücüler	A/D 13x10b
G/işletim sistemi	36
Watchdog zamanlayıcıları	Evet
Çalışma sıcaklığı	-40 ° C ~ 125 ° C Ta
Ambalajlama	Tüp
Seri	Pic® 18f
Yayınlanmış	2004
Jesd-609 kodu	E3
Pbfree kodu	Evet
Parça durumu	Aktif
Nem Duyarlılık Seviyesi (MSL)	Uygulanamaz
Fesih sayısı	40
Terminal kaplaması	Mat Tin (SN)
Maksimum Güç Verimi	1W
Terminal konumu	ÇİFT
Besleme voltajı	5V
Sıklık	40MHz
Temel parça numarası	Pic18f4620
Pin sayısı	40
Besleme Voltajı-Max (VSUP)	5.5V
Güç kaynakları	5V
Arayüz	I2C, SPI, UART, USART
Bellek Boyutu	64kb
Osilatör tipi	Dahili
RAM Boyutu	3.8k x 8
Voltaj - Besleme (VCC/VDD)	4.2V ~ 5.5V
UPS/UCS/Periferik ICS tipi	Mikrodenetleyici
Bit sayısı	8
Çekirdek işlemci	Resim yapmak
Çevre	Brown-Out algılama/sıfırlama, hlvd, por, pwm, wdt
Program Bellek Türü	Flaş
Çekirdek boyutu	8 bit
Program Bellek Boyutu	64KB 32K x 16
Bağlantı	I2C, SPI, UART/USART
Akım-Max Tedarik	35mma
Bit büyüklüğü	8
Erişim Süresi	40 μs
ADC var	EVET
DMA kanalları	HAYIR
Veri Yolu Genişliği	8b
Zamanlayıcı/sayaç sayısı	4
Eeprom boyutu	1K x 8
CPU ailesi	Resim yapmak
ADC kanallarının sayısı	13
PWM kanallarının sayısı	2
USB kanallarının sayısı	1
Yükseklik	4.953mm
Uzunluk	53.09mm
Genişlik	14.732mm
SVHC'ye ulaşmak	SVHC yok
Radyasyon sertleştirme	HAYIR
ROHS Durumu	ROHS3 uyumlu
Kurşun ücretsiz	Kurşun ücretsiz

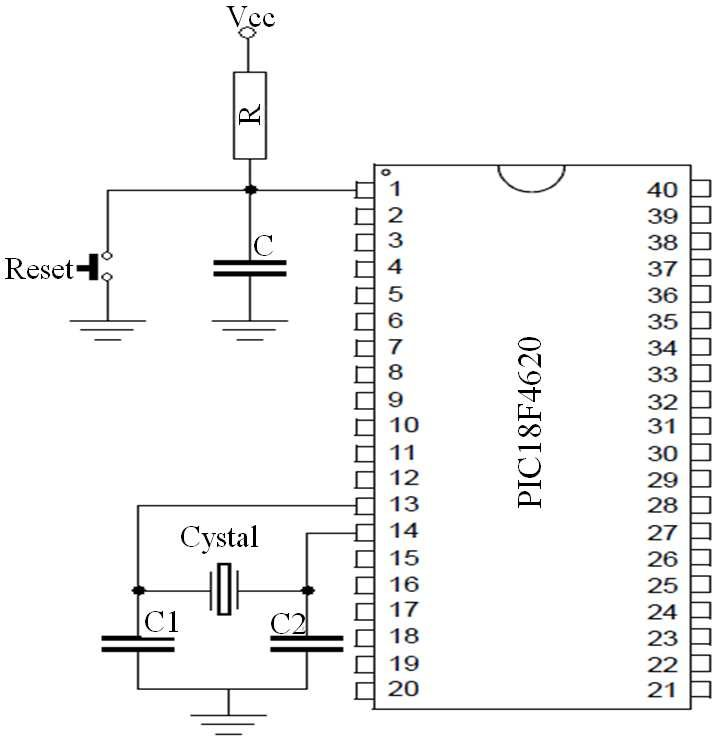

Fonksiyonel blok diyagramı

PIC18F4620'nin eşdeğer modelleri

• Pic18f4620-i/mlMikrodenetleyiciler ve işlemciler

• Pic18lf4620-i/mlMikrodenetleyiciler ve işlemciler

• Pic18lf4620t-e/mlMikrodenetleyiciler ve işlemciler

• Pic18f4620-e/mlMikrodenetleyiciler ve işlemciler

PIC18F4620 Karşılaştırılabilir Parçalar

Parça numarası	Üretici	Paket / Dava	Pin sayısı	Veri Yolu Genişliği	G/Ç sayısı	Arayüz	Bellek Boyutu	Besleme voltajı	Çevre	Görüntüle Karşılaştır
Pic18f4620-e/p	Mikroçip teknolojisi	40-dip (0.600, 15.24mm)	40	8 B	36	I2C, SPI, UART, USART	64 KB	5 V	Brown-Out algılama/sıfırlama, hlvd, por, pwm, WDT
Pic18f4680-e/p	Mikroçip teknolojisi	40-dip (0.600, 15.24mm)	40	8 B	36	CAN, I2C, SPI, UART, USART	64 KB	5 V	Brown-Out algılama/sıfırlama, hlvd, por, pwm, WDT	PIC18F4620-E/P VS PIC18F4680-E/P
Pic18f4680-i/p	Mikroçip teknolojisi	40-dip (0.600, 15.24mm)	40	8 B	36	CAN, I2C, SPI, UART, USART	64 KB	5 V	Brown-Out algılama/sıfırlama, hlvd, por, pwm, WDT	Pic18f4620-e/p vs pic18f4680-i/p
Pic18f4610-i/p	Mikroçip teknolojisi	40-dip (0.600, 15.24mm)	40	8 B	36	I2C, SPI, UART, USART	64 KB	5 V	Brown-Out algılama/sıfırlama, hlvd, por, pwm, WDT	Pic18f4620-e/p vs pic18f4610-i/p

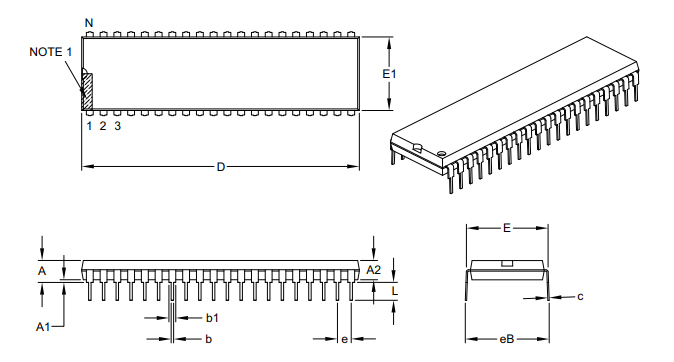

PIC18F4620'nin ambalajı ve boyutları

Pic18f4620 boyutları	Boyut Sınırları	Min (inç)	Nom (inç)	Max (inç)
Pin sayısı	N		40
Saha	e		0.100 BSC
Üstten oturma uçağına	A			0.25
Kalıplanmış paket kalınlığı	A2	0.125		0.195
Tabandan oturma uçağına	A1	0.015
Omuzdan omuz genişliğine	E	0.59		0.625
Kalıplanmış paket genişliği	E1	0.485		0.58
Toplam uzunluk	D	1.98		2.095
Oturma uçağına ipucu	L	0.115		0.2
Kurşun kalınlığı	C	0.008		0.015
Üst kurşun genişliği	B1	0.03		0.07
Düşük kurşun genişliği	B	0.014		0.023
Genel sıra aralığı	EB			0.7

Üretici arka planı

Microchip Technology Inc., mikrodenetleyici, karışık sinyal ve analog ilerlemelerde mükemmeldir.Firma, geniş bir kaynak koleksiyonu sağlayarak eğitim sosyal yardımlarına aktif olarak katılmaktadır.Bunlar arasında organize laboratuvarlar, ayrıntılı müfredat, özel eğitim oturumları ve gelişmiş geliştirme araçları bulunmaktadır.

Veri Sayfası PDF

PIC18LF4620-I/ML veri sayfaları:

Pic18fx525, x620 veri sayfası.pdf

Etiket ve paketleme değişiklikleri 23/Eylül/2015.pdf

Paketleme değişiklikleri 10/oct/2016.pdf

PIC18F (2, 4) ZZZ programlama spesifikasyonu.pdf

2.73khz.pdf

Tel Bond CHG Qual 19/Tem/2016.pdf

PIC18F4620-E/P Veri Sayfaları:

PIC18F (2, 4) ZZZ programlama spesifikasyonu.pdf

Pic18fx525, x620 veri sayfası.pdf

Etiket ve paketleme değişiklikleri 23/Eylül/2015.pdf

Paketleme değişiklikleri 10/oct/2016.pdf

Mult Dev 13/Nis/2020.pdf

Tel CHG 13/Ocak/2016.pdf

Sık sorulan sorular [SSS]

1. PIC18F4620 nedir?

PIC18F4620, endüstriyel uygulamalarda uyarlanabilirliği nedeniyle övülen çok yönlü bir mikrodenetleyicidir.Güç kullanımını en aza indirmek için tasarlanan mimarisi, titiz ortamlarda iyi yankılanan sağlam işleme yetenekleri sunar.Diğerleri, dayanıklılığı ve geliştirme süreçlerini basitleştiren kapsamlı araç desteği göz önüne alındığında genellikle bu mikrodenetleyiciye yaslanırlar.

2. PIC18F4620'yi nasıl programlayabilirim?

PIC18F4620'yi programlamak için şu adımları izleyin:

Mikroçip ürünleri için tasarlanmış her şeyi kapsayan bir IDE olan açık mplab.

Üzerinde çalıştığınız proje türünü seçin.

Tam mikrodenetleyici modelini belirtin.

Uygun derleyiciyi seçin.

Organize iş akışı için proje yolunu tanımlayın.

3. PIC18F4620'nin boyutu nedir?

PIC18F4620, 2.095 x 0.58 x 0.195 inç boyutlarında, kompakt ve gömülü sistemlerde gerekli olan sıkı boşluklara sorunsuz bir şekilde sığar.Bu boyut, çağdaş teknoloji ilerlemelerini sağlayan uzay bilincine sahip tasarım ilkeleriyle uyumlu olarak çeşitli donanım düzenlerine zahmetsiz entegrasyon sağlar.
