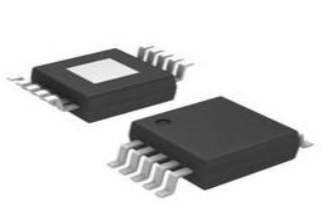

PCA9615 I2C Bus Buffer: Pinout, Specs, Uygulamalar ve Veri Sayfası

Günümüzün hızlı tempolu elektronik tasarım dünyasında, özellikle elektriksel olarak gürültülü ortamlarda bileşenler arasında güvenilir iletişimi sağlamak ciddidir.Hızlı mod artı (FM+) işlemi için tasarlanmış çift kanallı bir diferansiyel I2C-bus tamponu olan PCA9615, veri bütünlüğünü artırarak ve HOT-SWAP işlevlerini destekleyerek bir çözüm sunar.Bu makalede PCA9615’in veri sayfası, pinout, uygulamaları ve devre yapılandırmalarını araştırıyor.Derinlemesine teknik bilgiler ve gerçek örnekler sunan, tasarımlarındaki performansı optimize etmek için PCA9615'ten nasıl yararlanacağınıza rehberlik eder.

Katalog

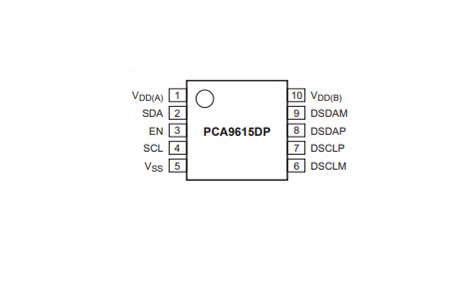

PCA9615 Pinout

PCA9615 CAD modeli

Sembol

Ayak izi

PCA9615'e genel bakış

.PCA9615 SMBUS/I2C-Bus iletişimi için entegre bir tampon görevi görür ve elektriksel olarak gürültülü ortamlarda veri iletimini önemli ölçüde artırır.Protokol katmanına şeffaflığı koruyan farklı bir fiziksel katman (DI2C) kullanarak veri bozulmasını son derece hafifletir.Bu özellik, endüstriyel otomasyon, otomotiv sistemleri ve birbirine bağlı karmaşık cihazlar dahil olmak üzere çeşitli uygulamalarda güvenilir iletişim sağlar.

PCA9615, SCL hattı için tasarlanmış iki tek uçlu diferansiyel sürücü kanalı ile donatılmıştır.SMBUS/I2C sinyallerinin aralığını ve hızını genişletir.Sinyal bütünlüğünü korur.Tek uçlu sinyalleri diferansiyel sinyallere dönüştürerek, PCA9615, yüksek gürültü ortamlarında yaygın olan elektromanyetik paraziti (EMI) ve karışma etkili bir şekilde azaltır.

PCA9615'teki diferansiyel sinyaller bir dizi avantaj sunar ve tek uçlu sinyallere kıyasla üstün gürültü reddi sağlar.Esas olarak elektrik gürültüsünün veri bütünlüğünü tehdit ettiği endüstriyel ve otomotiv ayarlarında faydalıdır.Daha uzun kablo uzunluklarını ve daha yüksek veri hızlarını destekler.Daha esnek sistem tasarımları sağlar.Gerçek uygulamalarda, PCA9615, uzun mesafelerde sağlam iletişim gerektiren sistemlere sorunsuz bir şekilde entegre olur.Diferansiyel sinyalleme, motor kontrol ünitesi ve araç boyunca dağılmış çeşitli sensörler gibi bileşenler arasında güvenilir sensör veri iletimi sağlar.PCA9615, büyük bir üretim tabanında bulunan çoklu denetleyiciler ve alan aygıtları arasında net bir iletişimi sürdürür.

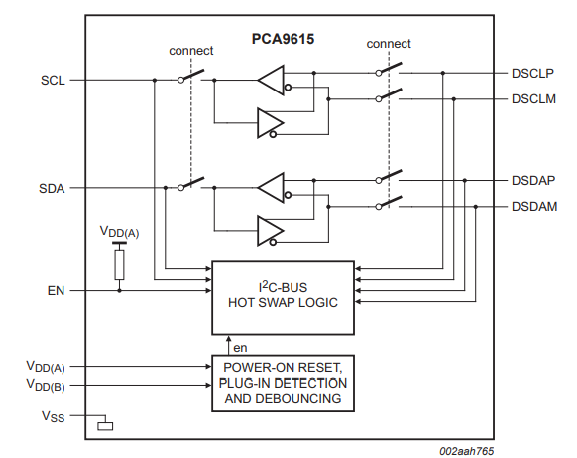

PCA9615'in blok diyagramı

Teknik Özellikler

NXP USA Inc.'in teknik özellikleri, nitelikleri ve parametreleri içeren tablo biçimi. PCA9615DPJ , benzer özelliklere sahip parçalarla birlikte.

Tip	Parametre
Fabrika Kurşun zamanı	7 Haftalar
Montaj Tip	Yüzey Takılmak
Paketi / Dava	10-TFSOP, 10 msop (0.118, 3.00mm genişlik)
Yüzey Takılmak	Evet
İşletme Sıcaklık	-40 ° C ~ 85 ° C
Ambalajlama	Kaset & Reel (TR)
Yayınlanmış	2010
Parça Durum	Aktif
Nem Duyarlılık Seviyesi (MSL)	1 (Sınırsız)
Sayı son	10
Tip	Tampon, Yeniden hazırlayan
Başvuru	I2C
Gerilim - Tedarik	2.3v ~ 5.5V
terminal Konum	Çift
terminal Biçim	Martı Kanat
Doruğa ulaşmak Geri dönme Sıcaklığı (CEL)	Olumsuz Belirtilen
Sayı işlevler	1
Tedarik Gerilim	3.3v
terminal Saha	0,5 mm
Time@Peak Geri akış sıcaklığı max (ler)	Olumsuz Belirtilen
Temel Parça numarası	PCA9615
Çıktı	2 telli Otobüs
Pin Saymak	10
Jesd-30 Kodlamak	S-PDSO-G10
Sayı kanal	2
Akım - Tedarik	16μA
Giriş	2 telli Otobüs
Veri Oran (maks)	400khz
Tedarik Voltaj1-nom	5V
Kapasitans - Giriş	7pf
Uzunluk	3 mm
Yükseklik Oturmuş (maks)	1.1mm
Genişlik	3 mm
ROHS Durum	ROHS3 Uyumlu

Temel özellikler ve avantajlar

Sıcak aşınma işlevselliği

PCA9615'in tasarımı, modüllerin veri akışı kesintilerine neden olmadan bağlanmasına ve bağlantısının kesilmesine izin veren sağlam bir sıcak-takma özelliği içerir.Bu özellik, telekomünikasyon ve veri merkezlerinde olduğu gibi çalışma süresi ve güvenilirliğin baskın olduğu karmaşık sistemlerde özellikle avantajlıdır.Sakinsiz modül değiştirme ve genişlemeyi etkinleştirerek, Sıcak Swap özelliği, bu tür zorlu ortamlarda sürekli istikrar ve verimlilik ihtiyacına hitap ederek tutarlı sistem performansı ve minimum kesinti süresi sağlar.

• EN sinyal girişi: EN (Enable) sinyal girişi, Sıcak SWAP prosedürünün yönetilmesinde belirleyici bir rol oynar.Yeni bir modül bağlandığında, EN sinyali prosedürün düzenli bir şekilde yapılmasını sağlar.Bu mekanizma, modüller keyfi olarak eklenirse veya çıkarılırsa ortaya çıkabilecek iletişim hatalarını önler.Birçok pratik uygulamada, hassas sinyal yönetimi, özellikle veri kaybının kabul edilemez ve risklerin yüksek olduğu ortamlarda değerli olan veri bütünlüğünü destekler.

Dahili Bus Boşta Tespit

Dahili veri yolu boşta kalma mekanizması, bağlantıların yalnızca veri yolu boşta olduğunda yapılmasını sağlayarak sıcak aşınma işlevselliğini daha da artırır.Bu özellik, potansiyel veri çarpışmalarından ve yolsuzluktan kaçınmaya yardımcı olur, böylece iletilen bilgilerin doğruluğunu korur.Bus rölanti algılama, dinamik koşullar altında bile istikrarlı bir iletişim ortamı sağlamak için perde arkasında çalışarak şeffaf bir şekilde çalışır.

• Sistem güvenceleri: Bu bileşenlerin PCA9615 içindeki etkileşimi, modern teknolojinin hem operasyonel verimliliği hem de veri güvenliğini sağlamak için birden fazla koruma katmanını nasıl entegre ettiğini göstermektedir.EN sinyal girişi ve veri yolu boşta algılama arasındaki uyumlu koordinasyon, tehlikeli sistemlerde güvenilir sıcak değiştirmenin temelini oluşturur.Bu unsurlar, yüksek bahisli ortamların kesin ihtiyaçlarını hassas ve bakım ile ele alan esnek ve güvenilir bir sisteme toplu olarak katkıda bulunur.

PCA9615 Kullanımları

PCA9615, belirli uygulamaların ayrımlarını ele alan sayısız teknik engele çok yönlü çözümler sunar.Bunlar, gürültülü ortamlardaki uzaktan sensörlerin izlenmesi, yüksek parazitlere eğilimli güç kaynaklarını yönetme, I2C otobüslerini çeşitli ekipman türlerine bağlama ve aydınlatma, ısıtma ve soğutma gibi karmaşık endüstriyel sistemleri kontrol etmeyi içerir.

Uzaktan sensör izleme

Gürültü ile dolu ortamlarda, sensör verilerinin güvenilirliği bozulabilir.PCA9615, uzaktan sensörler ve baskın işleme birimleri arasındaki kararlı iletişimi destekler.Endüstriyel otomasyon ve çevresel izleme istasyonları gibi kullanım durumları faydalarını yoğun bir şekilde göstermektedir.Veri bütünlüğünün korunması, uzun mesafelerde sinyal sadakatinin kullanıldığı telekomünikasyon altyapılarındaki metodolojilere benzer şekilde daha az bir kumar haline gelir.Gürültüle ilgili sorunları etkili bir şekilde hafifletmek için PCA9615'inkine benzer şekilde diferansiyel sinyal tekniklerini kullanabilirsiniz.

Yüksek Bağlılık Güç Kaynağı Yönetimi

Zorlu bir hakimiyet, yüksek müdahale koşulları altında güç kaynaklarını yönetmektir.PCA9615, değişken yüklere sahip güç kaynaklarında sık bir ikilem olan elektromanyetik gürültüye rağmen sinyal bütünlüğünü besler.Gerçek uygulamalar genellikle PCA9615'i koruma ve topraklama taktikleriyle eşleştirerek paraziti daha da azaltır.Bu, sistemlerin dikkate değer elektronik gürültü arasında güvenilir bir şekilde performans göstermesi için hazırlandığı havacılık üretim uygulamalarını andırıyor.

I2C otobüslerini farklı ekipmanlara bağlama

Karmaşık sistem entegrasyonu genellikle I2C otobüslerini çeşitli ekipmanlar arasında birleştirmeyi gerektirir.PCA9615, iletişim aralığını genişleterek ve bağışıklığı kara potansiyel eşitsizliklere güvence altına alarak bu bağlantıyı yumuşatır.Örneğin, otomotiv bağlamlarında, PCA9615 ile birden fazla elektronik kontrol biriminde (ECU) iletişimi köprüleme, zemin ofsetleri ve sinyal bütünlüğü ile ilgili endişeleri hafifletir.Bu yön, farklı elektronik bileşenleri uyumlu hale getirmede pratikliğini sergilemektedir.

Endüstriyel Sistemler Kontrolü

Endüstriyel ortamlarda, aydınlatma, ısıtma ve soğutma gibi kontrol sistemleri kesinlik ve güvenilirlik gerektirir.PCA9615’in farklı koşullar altında istikrarlı iletişimi sürdürme yeteneği cazibesine katkıda bulunur.Akıllı bina yönetimi, enerji verimliliğini ve operasyonel etkinliği sağlamak için tutarlı, güvenilir veri iletiminin önemini yansıtır.Burada PCA9615, kesintisiz kontrolün düzenlenmesindeki rolünü göstermektedir.

Uzun I2C çalışmaları ve çoklu güç kaynakları

Uzun mesafeli I2C iletişimi ve birden fazla güç kaynağına sahip sistemler, esas olarak önemli zemin ofsetleri nedeniyle benzersiz zorluklar getirmektedir.PCA9615, farklı sinyaller kullanarak, genişletilmiş mesafelerde veri bütünlüğünü koruyarak bu sorunları karşılar.Bu strateji, uzun kablo esnemeleri üzerinde sinyal kalitesinin korunmasının ağ güvenilirliği için yararlı olduğu veri merkezi yönetimindeki uygulamalarla karşılaştırılabilir.Teknik, zorlu ortamlarda sağlam iletişim sağlayarak bağlantıyı güçlendirir.

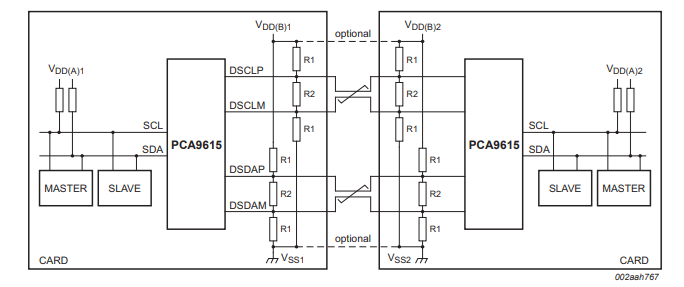

Tipik uygulama diyagramı

PCA9615'in devre şeması

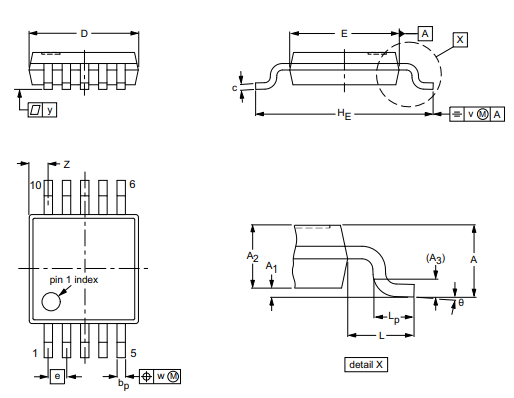

Paket bilgileri

Üretici bilgileri

Gömülü uygulamalar için özelleştirilmiş güvenli bağlantı çözümlerinde önemli bir güç olan NXP Semiconductors N.V.Ölümsüz hırsları daha akıllı, daha güvenli ve daha iyi bağlantılı çözümler yaratmaktır.

Otomotiv sektöründe yenilikler

NXP'nin otomotiv sektöründeki gelişmeleri önemli ölçüde öne çıkıyor.Sofistike mikrodenetleyicileri ve işlemcileri, araç güvenliğini, gelişmiş bilgi -eğlence sistemlerini ve gelişmiş otonom sürüş özelliklerini önemli ölçüde artırdı.Bu üst düzey teknolojilerin entegrasyonu, araç güvenliği ve verimliliği sağlarken sürüş deneyimini zenginleştirir.Çözümlerini içeren önde gelen otomobil üreticileri, modern ulaşım taleplerini karşılama dürtüsünü vurgulamaktadır.

Endüstriyel ve IoT Gelişmeleri

Endüstriyel ve IoT hakimiyetlerinde, NXP’nin çözümleri fabrika otomasyonu, akıllı ölçüm ve sensör ağlarında büyük değişiklikler başlattı.Ürünleri, yüksek stresli endüstriyel ortamlarda dinamik performans ve güvenilirliği optimize etmeyi amaçlamaktadır.IoT çözümlerinin sürekli iyileştirilmesi ve uygulanması, düzgün veri alışverişi, etkili kaynak yönetimi ve üstün operasyonel kontrolü teşvik eden birbirine bağlı ekosistemleri teşvik eder.

Mobil pazar etkisi

NXP’nin mobil pazardaki varlığı, gizliliği önemli ölçüde artırır, ödeme mekanizmalarını güvence altına alır ve temassız etkileşimleri kolaylaştırır.Yakın Saha İletişimi (NFC) teknolojisinden yararlanarak, tüketici cihaz etkileşimlerinde devrim yaratarak daha hızlı ve daha güvenli işlemler sunarlar.Bu alanda devam eden yenilikler, büyüyen bir dijital manzara ortasında kullanıcı rahatlığını artırırken veri güvenliğini desteklemeye odaklanmaktadır.

İletişim altyapısı

İletişim altyapısında, NXP'nin yüksek performanslı RF çözümleri ve işlemcileri, ağ özelliklerini ilerletmede gereklidir.Bu katkılar, küresel bağlantı genişlemesi için önemli olan daha verimli ve güvenilir iletişim sistemlerinin geliştirilmesini sağlar.NXP, ağ verimliliğini ve ölçeklenebilirliği artırarak, 5G gibi modern iletişim tekniklerinin ilerlemesi için gereken altyapı temel alır.

Veri Sayfası PDF

PCA9615DPJ Veri Sayfaları:

Pca9615dp.pdf

Pca9615dp.pdf

Sık sorulan sorular [SSS]

1. PCA9615 ne için kullanılır?

PCA9615, büyük veri yolu sistemlerinde arıza bulma, güçlendirme sıralaması ve segment izolasyonunda enstrümantal olduğunu kanıtlayan veri yolu arabelleğini devre dışı bırakmaya hizmet eder.Hata bulma ve segment izolasyonuna yardımcı olarak, yeniden yapılandırmayı arttırır ve belirli bölümlerin sürekli gerekli olmadığında aktif olmasına izin verir.Operasyonel verimliliğin öncelikli olduğu ortamlarda, PCA9615 sistem kaynaklarının stratejik yönetimini kolaylaştırır.Kullanılmayan otobüs segmentlerinin geçici olarak devre dışı bırakılması, genel sistemin performansını optimize eder.Sürekli çalışma ve minimum kesinti süresinin gerekli olduğu karmaşık endüstriyel ortamlarda, PCA9615'in rolü büyük ölçekli üretim tesisleri için gerekli hale gelir, tüm sistemi durdurmadan bakım için veri yolu segmentlerini izole etmek üretkenliği artırır ve riskleri azaltır.Otobüs segmentlerinin dinamik yeniden yapılandırılması daha uyarlanabilir ve esnek bir altyapı yaratır.Güçlendirme sıralaması ile ilgili olarak, PCA9615, farklı veri yolu sistemi parçalarının kontrollü aktivasyonunu sağlar.Bu yaklaşım stabiliteyi teşvik eder ve veri merkezleri gibi yüksek yoğunluklu veri ortamlarında potansiyel başlangıçta aşırı yüklenmeyi önler, senkronize bileşen aktivasyonu sağlar, darboğazlardan kaçınır ve sorunsuz başlatma sağlar.
