P82B96 Bipolar IC Kılavuzu: Pin Ayrıntıları, 3D Model ve Veri Sayfası Analizi

P82B96 IC, I2C veri yolu ve diğer çeşitli veri yolu konfigürasyonları arasında kesintisiz iletişimi kolaylaştırmak için tasarlanmış çok yönlü bir çözüm olarak hizmet eder ve bu da onu modern elektroniklerde ciddi bir bileşen haline getirir.Farklı voltaj ve mevcut standartlar arasında çift yönlü mantık düzeyinde arayüzü destekleme yeteneği, karmaşık devre tasarımlarındaki değerini artırır.İster otomotiv sistemlerinde, endüstriyel ortamlarda veya tüketici elektroniğinde kullanılırsa, P82B96, değişen elektriksel özelliklerden bağımsız olarak mikrodenetleyiciler, sensörler ve diğer çevre birimleri arasında güvenilir, yüksek performanslı iletişim sağlamanızı sağlar.

Katalog

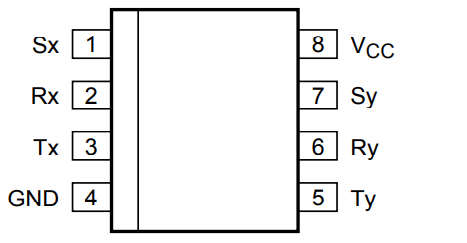

P82B96 Pinout

P82B96 CAD modeli

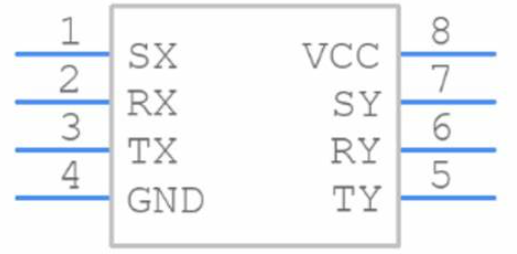

Sembol

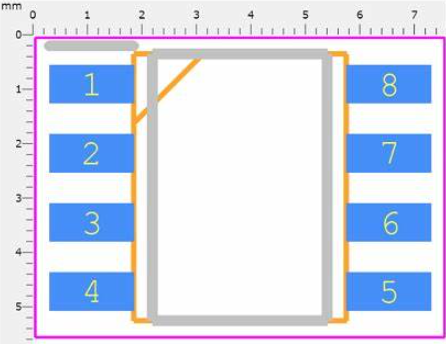

Ayak izi

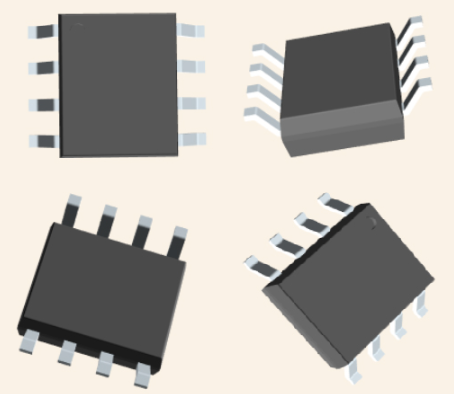

3D Model

P82B96'ya genel bakış

. P82B96 IC, standart I2C veri yolu ve diğer veri yolu konfigürasyonları arasında karışmayan, çift yönlü bir arayüz sunmak için hazırlanmıştır.Bu IC, 350 µA SMBUS ve 3.3V mantık aygıtları dahil olmak üzere değişen voltaj ve mevcut özelliklere sahip farklı otobüslere I2C-Bus mantığını köprüler ve hatta 15V seviyelerine veya düşük empedans hatlarına kadar uzanır.Orijinal I2C-Bus protokollerini ve saat hızlarını korurken bu arayüzleri sorunsuz bir şekilde yönetir.IC, yeni veya uzak I2C-Buus düğümlerinden izole ederek I2C-Buus düğümündeki yükü önemli ölçüde hafifletir.Bu izolasyon, cihaz sayısı veya bir I2C sistemindeki fiziksel yerleşimleri hakkındaki endişeleri azaltır, böylece bu tür sınırlamaları etkili bir şekilde ortadan kaldırır.P82B96 ayrıca, bükülmüş çiftler veya opto-bağlama gibi dengeli çizgiler yoluyla SDA ve SCL sinyallerinin aktarılmasını destekler ve esnek ve güvenilir ara bağlantılar sunar.

Karmaşık I2C yapılandırmalarını basitleştirmek için genellikle P82B96'ya saygı duyabilirsiniz.Örneğin, cihazların önemli mesafelere yayıldığı veya çeşitli elektriksel özellikler gösterdiği ayarlarda, P82B96 pratik ve verimli bir esneklik derecesi verir.P82B96'nın çeşitli uygulamaları desteklemedeki çok yönlülüğü, tipik kullanım durumlarının ötesine uzanır.Örneğin, uzun mesafelerde engebeli iletişimin bir zorunluluk olduğu endüstriyel otomasyonda, IC'nin I2C sinyal bütünlüğünden ödün vermeden yüksek voltaj çizgilerini ele alma becerisi hayati önem taşır.

Ayrıca, entegrasyon yoğunluğunun ve düşük güç tüketiminin ana olduğu gelişmiş tüketici elektroniğinde, P82B96’nın minimum akım çekişi ve yüksek voltaj toleransı farklı avantajlar sunar.IC'nin çok yönlü arayüz özelliklerinden yararlanarak hem kompakt hem de enerji tasarruflu sistemler oluşturabilirsiniz.Telekomünikasyonda, IC'nin çeşitli arayüz koşullarında sinyal sadakatini koruma yeteneği, esnek iletişim altyapılarının geliştirilmesine yardımcı olur.

P82b96 özellikleri

Özellik	Tanım
Çift yönlü veri aktarımı	Etkinleştirir I2C-BUS sinyallerinin çift yönlü veri aktarımı
Kapasitans izolasyon	İzolatlar Kapasitans, SX/SY tarafında 400 PF'ye ve TX/TY'de 4000 PF'ye kadar izin veriyor taraf
Yüksek lavabo özelliği	TX/TY Çıkışlar, düşük empedansını sürmeye uygun olan 60 Ma'ya kadar batabilir veya Yüksek kapasiteli otobüsler
Uzun mesafe ameliyat	Destekler En az 20 metrelik mesafelerde 400 kHz çalışma (AN10148'e bakın)
Geniş besleme voltajı aralığı	Çalıştırır I2C-Bus mantığından bağımsız olarak 2 V ila 15 V'luk bir besleme voltajı aralığı ile SX/SY tarafındaki seviyeler
Sinyal İzolasyon için bölünme	Bölünme I2C-Bus Sinyalleri İleri/ters Tx/Rx, Ty/Ry çiftlerine, opto-elektrikli izolatörler
Düşük güç tüketimi	Özellikler Düşük tedarik akımı
ESD koruma	ESD Koruma: 3500 V HBM, 250 V Dip, 400 V So Paket MM ve 1000 V'yi aştı CDM
Mandal Ücretsiz çalışma	Mandal Serbest, mandal yapıları olmadan iki kutuplu bir işlem kullanılarak yapılmış
Mevcut paketler	Teklif edilen DIP8, SO8 ve TSSOP8 paketlerinde

Teknik Özellikler

İşte NXP USA Inc.'in teknik özellikleri için yapılandırılmış tablo. P82b96td, 112.

Tip	Parametre
Fabrika Kurşun zamanı	7 Haftalar
Montaj Tip	Yüzey Takılmak
Paketi / Dava	8-Soic (0.154, 3.90mm genişlik)
Yüzey Takılmak	EVET
Arayüz Standartlar	Genel Amaç
İşletme Sıcaklık	-40 ° C ~ 85 ° C
Ambalajlama	Tüp
Yayınlanmış	2003
Jesd-609 Kodlamak	E4
Parça Durum	Aktif
Nem Duyarlılık Seviyesi (MSL)	1 (Sınırsız)
Sayı son	8
Tip	Tampon, Yeniden hazırlayan
terminal Sona ermek	Nikel/Palladyum/Altın (NI/PD/AU)
Başvuru	I2C
Gerilim - Tedarik	2v ~ 15V
terminal Konum	Çift
terminal Biçim	Martı Kanat
Doruğa ulaşmak Geri akış sıcaklığı (° C)	260
Sayı işlevler	2
Tedarik Gerilim	5V
Time@Peak Geri akış sıcaklığı max (ler)	30
Temel Parça numarası	P82B96
Çıktı	2 telli Otobüs
Pin Saymak	8
Jesd-30 Kodlamak	R-PDSO-G8
Vasıf Durum	Olumsuz Nitelikli
Sayı kanal	2
Akım - Tedarik	900µA
Giriş	2 telli Otobüs
Sürücü Bit sayısı	2
Alıcı Bit sayısı	2
Veri Oran (maks)	400khz
Kapasitans - Giriş	7pf
Uzunluk	4.9mm
Yükseklik Oturmuş (maks)	1.75 mm
Genişlik	3,9 mm
ROHS Durum	ROHS3 Uyumlu

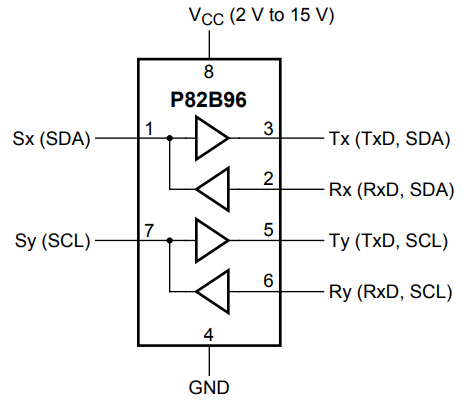

P82B96 blok diyagramı

P82B96 için alternatifler

Model numarası	Üretici	Tanım
P82b96pn, 112	NXP Yarı iletken	P82B96P - Çift çift yönlü veri yolu arabelleği dip 8 pimli
P82b96pe4	Teksas Enstrümanlar	ÇİFT Line Alaşıcı, PDIP8, ROHS uyumlu, plastik, dip-8
9.4e+11	NXP Yarı iletken	İc Özel Mikroişlemci Devresi, PDIP8, DIP-8, Mikroişlemci IC: Diğer
P82B96P	Teksas Enstrümanlar	2 bit Çift yönlü 2-15-V 400-kHz I2C/SMBUS tamponu/kablo genişletici 8-pdip -40 85 ° C'ye kadar

Karşılaştırılabilir ürünler

Parça numarası	Üretici	Paket / Dava	Besleme voltajı	Giriş	Nem Duyarlılık Seviyesi (MSL)	Fabrika teslim süresi	Uzunluk	Çıktı	Pin sayısı	Görüntüle Karşılaştır
P82b96td, 112	NXP USA Inc.	8-Soic (0.154, 3.90mm genişlik)	5 V	2 telli Otobüs	1 (Sınırsız)	7 Haftalar	4.9 mm	2 telli Otobüs	8	P82b96td, 112 VS PCA9601D, 118
PCA9601D, 118	NXP USA Inc.	8-Soic (0.154, 3.90mm genişlik)	3.3 V	2 telli Otobüs	1 (Sınırsız)	7 Haftalar	4.9 mm	2 telli Otobüs	8	PCA9601D, 118 Vs p82b96td, 112
PCA9600D, 118	NXP USA Inc.	8-Soic (0.154, 3.90mm genişlik)	5 V	2 telli Otobüs	1 (Sınırsız)	7 Haftalar	4.9 mm	2 telli Otobüs	8	PCA9600D, 118 Vs p82b96td, 112
PCA9600D, 112	NXP USA Inc.	8-Soic (0.154, 3.90mm genişlik)	5 V	2 telli Otobüs	1 (Sınırsız)	7 Haftalar	4.9 mm	2 telli Otobüs	8	PCA9600D, 112 Vs p82b96td, 112

P82B96 uygulamaları

Arayüz çok yönlülüğü

P82B96, 5V'den 3V'ye veya hatta 15V'ye kadar olan bir dizi mantık seviyesiyle çalışan I2C bursları arayüzünde mükemmeldir.Bu özellik, karışık voltaj ortamlarında paha biçilmezdir ve farklı voltaj spesifikasyonlarına sahip bileşenler arasında etkili iletişim sağlar.

I2C ve SMBUS Standartları Köprü: Cihaz, I2C sinyallerini SMBUS standartlarına sorunsuz bir şekilde uyarlayarak çeşitli iletişim protokollerinde uyumluluk sağlar.Bu uyarlanabilirlik, hem I2C hem de SMBUS cihazlarını entegre eden sistemlerdeki faydasını geliştirerek P82B96'nın çeşitli elektronik ekosistemlerde potansiyel uygulamalarını genişletir.

Diferansiyel Bus Dönüşümü

P82B96'nın göze çarpan bir özelliği, standart I2C sinyallerinin diferansiyel veri yolu donanımına dönüştürülmesidir.Bu dönüşüm, uzun kablolar üzerinde veya elektriksel olarak gürültülü koşullarda veri sadakatini koruyarak sinyal bütünlüğünü artırır.Elektromanyetik girişimin (EMI) geleneksel IIC iletişimlerini tehlikeye atabileceği pratik ortamlarda diferansiyel sinyalleme esas olarak değerli hale gelir.

I2C ağlarında opto-izolasyon

Opto-izolasyon için P82B96 ile opto-kuplörlerin kullanılması, elektriksel olarak gürültülü ortamlarda iletişim sağlamlığını önemli ölçüde artırır.Farklı ağ bölümlerinin izole edilmesi, voltaj sivri uçlarının ve toprak döngülerinin risklerini hafifleterek sistem güvenilirliğini arttırır.Endüstriyel otomasyon genellikle hassas bileşenleri korumak için bu tekniği kullanır ve kararlı ve kesintisiz işlemler sağlar.

Operasyonel hızın arttırılması: P82B96, 400 kHz'e kadar çalışma hızlarını destekleyerek yüksek hızlı uygulamalarda hızlı veri aktarımını kolaylaştırır.Bu özellik, veri toplama sistemleri ve yüksek frekanslı ticaret platformları gibi hızlı iletişime bağlı senaryolarda kullanılır.Yüksek hız ve güvenilirlik dengesi, performans sonuçları için hızlı veri aktarımının gerekli olduğu sistemlerde bir temel taşı olarak duruyor.

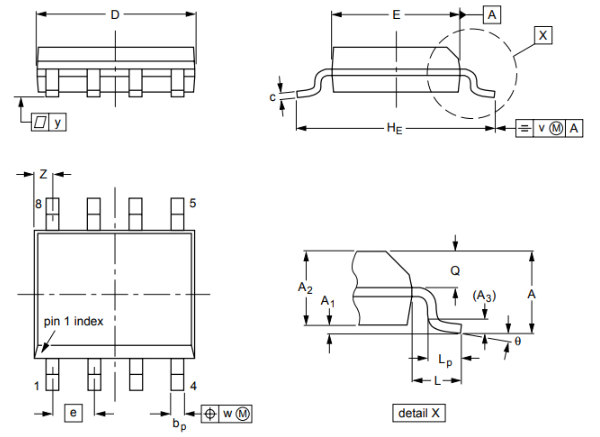

P82B96 paketleme detayları

Üretici

NXP Semiconductors, 35'ten fazla ülkede 45.000 uzmandan oluşan küresel bir işgücü tarafından desteklenen gömülü sistemler için titizlikle hazırlanmış güvenli bağlantı çözümleri sunmaktadır.Teknoloji sektöründe yirmi yılı aşkın bir süredir yer alan önemli bir varlık ile NXP, özellikle güvenli bağlı araçlarda, kapsamlı güvenlik ve akıllı bağlantılı çözümlerde inovasyon sınırını sürekli olarak yönlendirir.

Freescale Semiconductor'ın bileşenlerinin NXP portföyüne verilmesi şirketin ufuklarını genişletti.Bu birleşme, geniş bir ürün teklifiyle geniş teknik uzmanlığı birleştirerek, hızla değişen bir teknolojik manzarada gezinmek için NXP'yi donatıyor.Geliştirilmiş otomotiv güvenliği ve akıllı ev teknolojileri gibi günlük uygulamalar, NXP’nin toplumun daha büyük iyiliği için teknolojiyi kullanma konusundaki bağlılığını gerçekleştiriyor.

NXP, otomotiv güvenliği ve bağlantısının ilerletilmesinde önemli bir rol oynamaktadır.Çözümleri otonom sürüş, araç-araç (V2V) iletişim ve araç içi eğlence sistemlerinde yeniliklere yol açar.Elektrikli ve otonom otomobillerin yükselişi, NXP'nin yeterliliğinin belirgin olduğu gelişmiş güvenlik önlemleri ve sorunsuz bağlantı gerektirir.Bu yeniliklerin değerini kabul edebilir, bu da genellikle daha az kaza ve daha iyi trafik akışı yönetimi ile sonuçlanır.

Veri Sayfası PDF

PCA9601D, 118 Veri Sayfaları:

Silindirik pil tutucular.pdf

PCA9601.pdf

Sık sorulan sorular [SSS]

1. P82B96'nın birincil işlevi nedir?

P82B96, standart bir I²C-Bus ve diğer çeşitli veri yolu türleri arasında çift yönlü, kavşak olmayan bir mantık arayüzü oluşturan bir köprü görevi görür.Bu, farklı sistemlerin sorunsuz bir şekilde iletişim kurmasını sağlar.Farklı sistem birlikte çalışabilirliği gerektiren uygulamalarda esas olarak değerlidir.

2. P82B96, uzun mesafelerde yüksek hızlı veri aktarımını destekliyor mu?

Evet, P82B96, uzun kablolar üzerinde yüksek saat oranlarını karşılayabilir.Daha kısa mesafeler için, zamanlama yaklaşımları için topaklanmış kablo kapasitansı yeterlidir.Bununla birlikte, 25 metre gibi geniş uzunluklarla uğraşırken, iletim hattı teorisi daha uygulanabilir hale gelir.Gerçek uygulama, optimum performansı sağlamak için empedans eşleştirme ve sinyal bütünlüğü gibi iletim hattı özelliklerini dikkate almanın baskın olduğunu ortaya koymaktadır.Bu adımlar, veri aktarımının genel güvenilirliğini artırarak veri hatalarının ve gecikmeyi en aza indirmeye yardımcı olur.

3. Diyot belirli P82B96 uygulamalarında nasıl yürür?

Geçici aşma ve zil sesinin bulunduğu bazı senaryolarda, p82b96'daki diyotlar yürütülebilir.Bu oluşumlar genellikle ani voltaj değişiklikleriyle bağlantılıdır.Azaltma stratejileri, uygun filtreleme tekniklerinin dahil edilmesini, güç kaynaklarının sabit kalmasını ve ayrıştırma kapasitörlerinin doğru bir şekilde konumlandırılmasını içerir.Bu önlemler istenmeyen iletimi önemli ölçüde azaltabilir, böylece çeşitli uygulamalarda P82B96'nın stabilitesini ve güvenilirliğini artırabilir.
