Polarize Olmayan Kapasitörler: Türler, Fonksiyonlar, Uygulamalar ve Seçim Kılavuzu

Polarize olmayan kapasitörler elektronik devrelerde anahtar parçalardır, çünkü belirli bir kuruluma ihtiyaç duyan polarize kapasitörlerin aksine, herhangi bir yönde gelen elektriği işleyebilirler.Ses cihazlarında, güç sistemlerinde ve sinyalleri işleyen makinelerde olduğu gibi farklı devrelerde çok yararlıdırlar.Bu kılavuz, bu kapasitörlerin nasıl yapıldığını, ne yaptıklarını, mevcut farklı türleri ve birçok tür elektronik ekipmanda nasıl kullanıldıklarına derinlemesine dalmaktadır.

Katalog

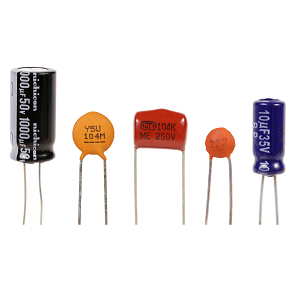

Polarize olmayan bir kapasitör nedir?

Polarize olmayan kapasitörler Elektronik devrelerin önemli parçalarıdır, çünkü voltaj hangi şekilde uygulanırsa uygulanabilirler.Bu, onları, hasarı önlemek için belirli bir yöne bağlanması gereken elektrolitik kapasitörler gibi polarize kapasitörlerden farklı kılar.Polarize olmayan kapasitörler bu sınırlamaya sahip olmadığından, voltajın yön değiştirdiği alternatif akım (AC) kullanan devrelerde çok yararlıdır.Ayrıca, filtreleme, istenmeyen sinyalleri bloke etme veya stabilize edici voltaj gibi görevler için doğrudan akım (DC) devrelerinde de kullanılabilirler.Esneklikleri nedeniyle, bu kapasitörler yaygın olarak ses cihazlarında, güç kaynaklarında ve sinyal işleme ekipmanlarında bulunur.Her biri uygulamaya bağlı olarak farklı avantajlar sunan seramik, plastik film veya mika gibi malzemelerden yapılmıştır.Birçoğu, bağlantı yönü konusunda endişelenmeden farklı koşullarda çalışabilen güvenilir bir bileşene ihtiyaç duyduklarında polarize olmayan kapasitörleri seçer.

Polarize olmayan kapasitörlerin en büyük avantajlarından biri, AC sinyallerini işleme yetenekleridir, bu da onları farklı ses frekanslarını ayırmaya yardımcı oldukları hoparlör geçitleri gibi ses sistemlerinde mükemmel hale getirir.Ayrıca elektrik motorlarında sorunsuz başlamalarına ve çalışmasına yardımcı olmak için kullanılırlar.Polarize olmayan bir kapasitör seçerken, kapasitans (ne kadar yük depolayabileceği), voltaj derecesi (ne kadar voltajla işleyebileceği) ve kullanılan malzeme türü dikkate alınması gereken faktörler önemlidir.Örneğin, seramik kapasitörler yüksek frekanslı devreler için mükemmeldirken, film kapasitörleri ses ve güçle ilgili uygulamalarda daha az elektrik kaybı ürettikleri için tercih edilir.Polarize kapasitörlerle karşılaştırıldığında, polarize olmayanlar genellikle daha düşük kapasitansa sahiptir, ancak daha uzun sürerler ve voltaj yönünün değişebileceği devrelerde daha güvenilirdirler.Bu kapasitörlerin nasıl çalıştığını ve en iyi nerede kullanıldıklarını anlamak, daha iyi ve daha verimli elektronik cihazların tasarlanmasına yardımcı olur.

Polarize olmayan kapasitörlerin özellikleri

Şekil 2. Polarize olmayan kapasitör sembolü

Polarize olmayan kapasitörler, pozitif veya negatif taraflar hakkında endişelenmeden herhangi bir yöne bağlanabilen özel elektronik parçalardır.Bu, kullanımı kolaylaştırır ve kurulum sırasında hataları azaltır.Değişen (AC) sinyalleri işleyen devrelerde veya elektriğin her iki şekilde akması gerektiğinde yaygın olarak kullanılırlar.Bu kapasitörler, zaman içinde güvenilir bir şekilde çalışmalarına yardımcı olan seramik ve plastik filmler gibi malzemelerden yapılır.Farklı boyut ve kapasitans değerlerinde gelirler, bu da onları birçok elektronik cihaz ve sistem için yararlı hale getirir.Özelliklerini anlamak, bir devre için doğru olanı seçmeye yardımcı olabilir.

Polarite yokluğu

Polarize olmayan kapasitörler, bir elektrik devresine bağlandıkları yönden bağımsız olarak verimli bir şekilde işlev görecek şekilde tasarlanmıştır.Doğru pozitif ve negatif kablolara dikkat edilmesi gereken polarize kapasitörlerin aksine, polarize olmayan tipler bu kısıtlamayı ortadan kaldırarak hem devre tasarımı hem de montajı basitleştirir.Bu polarite yokluğu sadece yanlış kurulum riskini azaltmakla kalmaz, aynı zamanda geri dönen bağlantılardan kaynaklanan hasar potansiyeli olmadığından güvenilirliği de artırır.Bu karakteristik nedeniyle, bu kapasitörler AC sinyallerinin veya çift yönlü voltaj işleminin gerekli olduğu uygulamalarda yaygın olarak kullanılır ve oryantasyonla ilgili endişeler olmadan kararlı performans sağlar.Çok yönlülükleri onları kullanım kolaylığına ve uzun vadeli güvenilirliğe katkıda bulunan bileşenler arayanlar için ideal bir seçim haline getirir.

Ek olarak, bu kapasitörlerde polarite olmaması, temel filtreleme devrelerinden karmaşık sinyal işleme ağlarına kadar çeşitli elektronik konfigürasyonlara uygunluklarını arttırır.Yönlü kısıtlamalar getirmedikleri için, kapasitörlerin hem pozitif hem de negatif voltaj salınımlarını işlemek için gerektiren devrelere sorunsuz bir şekilde entegre edilebilirler.Bu, AC kuplajında, ses sistemlerindeki crossover ağlarında ve çift yönlü akım akışı için zamanlama devrelerinde avantajlıdır.Basit uygulamaları, devre düzenlerinin karmaşıklığını azaltır ve sorun giderme çabalarını en aza indirir, bu da onları hem elektronik hem de endüstriyel uygulamalarda çok değerli hale getirir.Sonuç olarak, polarize olmayan kapasitörler, esneklik, güvenilirlik ve entegrasyon kolaylığı sunan sayısız elektrik ve elektronik sistemde devam eder.

Kompozisyon ve malzemeler

Polarize olmayan kapasitörlerin yapısal bileşimi, performans, uzun ömür ve stabilitelerinde rol oynar.Bu kapasitörler öncelikle seramik, polyester, polipropilen ve doğal olarak polarite göstermeyen diğer plastik filmler gibi dielektrik malzemeler kullanılarak oluşturulur.Örneğin seramik kapasitörler, kompakt boyutları, yüksek güvenilirlikleri ve mükemmel termal stabiliteleri ile bilinir, bu da onları yüksek frekanslı sinyalleri ve hassas filtreleme görevlerini içeren uygulamalar için çok uygun hale getirir.Film kapasitörleri ise dayanıklılıkları, düşük dielektrik kayıpları ve daha yüksek voltaj derecelendirmelerini işleme yetenekleri için tercih edilir, bu da onları güç elektroniği ve ses devrelerinde yararlı hale getirir.Dielektrik materyal seçimi, kapasitans stabilitesi, çevresel strese direnç ve değişen sıcaklıklar ve frekanslar arasında etkili bir şekilde çalışma yeteneği dahil olmak üzere kapasitörün elektriksel özelliklerini doğrudan etkiler.

Sadece dielektrikin ötesinde, polarize olmayan kapasitörlerde kullanılan elektrot malzemeleri ve kapsülleme teknikleri performanslarına ve esnekliklerine daha da katkıda bulunur.Birçok film kapasitörü, iletken plakaları oluşturmak için ince bir metal tabakası dielektrik üzerine biriken metalize plastik filmler kullanır.Bu tasarım, kendi kendini iyileştiren özelliklerini geliştirerek, küçük dielektrik arızaların performansta bozulmadan düzeltilmesine izin verir.Seramik kapasitörlerde, çok katmanlı yapılar genellikle kompakt bir form faktörü korurken kapasitansı arttırmak için kullanılır.Bu yapı yöntemleri, polarize olmayan kapasitörlerin mekanik titreşimlere, sıcaklık dalgalanmalarına ve elektrik stresine dayanabilmelerini ve bu da onları geniş bir elektronik uygulamalar spektrumunda güvenilir bileşenler haline getirebilmesini sağlar.Sağlam tasarımları, uzun süreler boyunca tutarlı işlevsellik sağlar ve modern devre tasarımında bir unsur olarak itibarlarını güçlendirir.

Kapasitans değeri spektrumu

Polarize olmayan kapasitörler, elektronik devrelerde çeşitli işlevlere hizmet etmelerini sağlayan çok çeşitli kapasitans değerlerinde mevcuttur.Genellikle elektrolitik kapasitörler tarafından elde edilebilen son derece yüksek kapasitans seviyelerine ulaşmasalar da, gelişmiş stabilite, dayanıklılık ve esneklik yoluyla bu sınırlamayı telafi ederler.Kapasitans değerleri birkaç picofaraddan (PF) çeşitli mikrofaradlara (µf) kadar değişir, bu da onları birleştirme, ayrıştırma, gürültü filtreleme ve sinyal işleme gibi çeşitli uygulamalar için uygun hale getirir.Polarize olmayan bir kapasitör seçerken temel düşüncelerden biri, kapasitans ve fiziksel boyut arasındaki değiş tokuştur.Kapasitans değeri arttıkça, bu kapasitörleri kompakt devre tasarımlarında kullanmanın fizibilitesini etkileyebilecek bileşenin toplam boyutu da artmaktadır.Buna rağmen, polarite endişeleri olmadan kararlı kapasitans sağlama yetenekleri, onları çeşitli AC ve karışık sinyal uygulamalarında paha biçilmez hale getirir.

Ayrıca, polarize olmayan kapasitörlerin geniş kapasitans spektrumu, farklı endüstriler ve teknolojik alanlarda uyarlanabilirliklerini sağlar.Düşük kapasitlik aralıklarında, seramik kapasitörler genellikle radyo frekansı (RF) devreleri ve hassas zamanlama elemanları gibi yüksek frekanslı uygulamalar için kullanılır.Orta ila daha yüksek kapasitans aralıklarında, film kapasitörleri güç koşullandırma, motor çalışma devreleri ve sinyal filtrelemesinde yaygın olarak kullanılır.Bu kapasitörlerin zamanla öngörülebilir ve kararlı performansı, zorlu çevre koşullarında bile, onları sağlam ve verimli elektronik sistemler tasarlamak için önemli bir seçim haline getirir.Uygun kapasitans değerini dikkatlice seçerek, uzun vadeli işlevsellik sağlarken devre performansını optimize edebilir ve modern elektroniklerde polarize olmayan kapasitörlerin önemini güçlendirebilirsiniz.

Polarize olmayan kapasitörlerin fonksiyonları

Polarize olmayan kapasitörler sinyalleri yumuşatmaya, istenmeyen gürültüyü azaltmaya ve voltaj seviyelerini sabit tutmaya yardımcı olur.Herhangi bir yöne bağlanabildikleri için, hem AC hem de DC devrelerinde iyi çalışırlar.Bu kapasitörler, paraziti filtrelemek, bir devrenin farklı bölümleri arasındaki sinyalleri aktarmak ve elektronik parçaları ani voltaj değişikliklerinden korumak için kullanılır.Elektronik cihazları daha güvenilir ve verimli hale getirmeye yardımcı olurlar.İşlevlerini anlamak, herhangi bir proje için doğru kapasitörü seçmeyi kolaylaştırır.

Filtreleme ve gürültü bastırma

Polarize olmayan kapasitörlerin en yaygın kullanımlarından biri, istenmeyen elektrik gürültüsünü devrelerden çıkarmaktır.Elektrik gürültüsü, elektrik hatları, yakındaki elektronik cihazlar veya devrenin kendisi gibi birçok kaynaktan gelebilir.Bu gürültü kontrol edilmezse, ses cihazlarında zayıf ses kalitesi, iletişim sistemlerinde zayıf sinyaller veya hassas elektroniklerde kararsız performans gibi sorunlara neden olabilir.Polarize olmayan kapasitörler, devrenin sorunsuz çalışmasına izin vererek bu istenmeyen sinyalleri filtreleyerek yardımcı olur.Örneğin ses sistemlerinde, uğultu veya uğultu seslerini azaltarak sesi daha net hale getirir.Radyo ve iletişim sistemlerinde, diğer elektronik cihazlardan gelen müdahaleyi engelleyerek güçlü ve doğru sinyaller sağlamaya yardımcı olurlar.Bu kapasitörler, elektronik cihazların ani dalgalanmalar olmadan sabit güç almasını sağlamak için güç kaynağı devrelerinde de kullanılır.Bu, küçük güç kesintilerinin bile sorunlara neden olabileceği bilgisayarlar, tıbbi ekipman ve endüstriyel makineler gibi cihazlar için önemlidir.Gürültü filtreleri olarak hareket ederek, polarize olmayan kapasitörler devreleri temiz ve sabit tutmaya yardımcı olarak veri kaybı, titreyen ışıklar veya beklenmedik kapatmalar gibi sorunları önler.

Kuplaj ve ayrıştırma

Polarize olmayan kapasitörler ayrıca, bir devrenin bir kısmından diğerine AC sinyallerini geçmek için kullanılır ve istenmeyen DC sinyallerini bloke eder.Bağlantı olarak adlandırılan bu fonksiyon, net sinyal iletiminin gerekli olduğu ses ve iletişim sistemlerinde önemlidir.Örneğin bir ses amplifikatöründe, birleştirme kapasitörleri ses sinyallerinin istenmeyen DC voltajlarının müdahale etmesine izin vermeden farklı aşamalar arasında hareket etmesine izin verir.Bu, ses kalitesinin korunmasına yardımcı olur ve bozulmayı önler.Sadece gerekli sinyallerin geçmesini sağlayarak, polarize olmayan kapasitörler devrelerin amaçlandığı gibi çalışmasını sağlamaya yardımcı olur.Bir diğer önemli işlev, bir devredeki voltaj seviyelerini stabilize etmeye yardımcı olan ayrıştırmadır.Bilgisayarlar ve cep telefonları gibi birçok elektronik cihaz, çok hızlı bir şekilde açılan ve kapanan parçalar içerir.Bu hızlı değişiklikler, cihazın arızalanmasına neden olabilecek voltaj artışları oluşturabilir.Ayrıştırma kapasitörleri küçük enerji rezervleri olarak hareket eder, gerektiğinde ekstra güç sağlar ve her şeyi sabit tutmak için fazla voltaj emer.Bu, ani voltaj değişikliklerinin hassas bileşenlerin performansını etkilemesini ve elektronik cihazların sorunsuz ve güvenilir bir şekilde çalışmasına yardımcı olmasını önler.

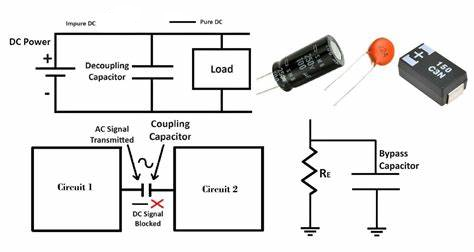

Şekil 3. Birleştirme ve ayrıştırma kapasitör

AC uygulamaları ve motor yeni başlayanlar

Polarize olmayan kapasitörler AC (alternatif akım) devrelerinde yaygın olarak kullanılır, burada elektrik akışını düzenlemeye ve verimliliği artırmaya yardımcı olurlar.En önemli kullanımlarından biri, tek fazlı motorların koşmaya başlamasına yardımcı oldukları motor yeni başlayanlardır.Bu motorlar hayranlar, buzdolapları ve çamaşır makineleri gibi birçok ev aletinde bulunur.Tek fazlı bir güç kaynağı kendi başına gerekli dönen manyetik alanı oluşturamadığından, akımın fazını kaydırmak için bir kapasitör kullanılır ve motorun verimli bir şekilde çalıştırılmasına ve çalışmasına izin verir.Bu kapasitörler olmasaydı, birçok elektrik motoru başlamak için mücadele eder veya hiç koşmaz.Motor yeni başlayanların yanı sıra, AC güç düzenlemesinde ve enerji depolamasında polarize olmayan kapasitörler de kullanılır.Floresan ışıklarda titremeyi azaltmaya, elektrik devrelerindeki güç akışını stabilize etmeye ve AC gücü kullanan cihazların verimliliğini artırmaya yardımcı olurlar.Güneş panelleri ve rüzgar türbinleri gibi yenilenebilir enerji sistemlerinde, güç dalgalanmalarının düzeltilmesine yardımcı olarak sürekli bir elektrik akışı sağlıyorlar.Değişen elektrik akımlarını ele alma yetenekleri, hem günlük elektroniklerde hem de endüstriyel sistemlerde birçok farklı uygulamada onları değerli kılar.

Snubber devreleri ve geçici baskılama

Polarize olmayan kapasitörler, devreleri bir devre açıldığında veya kapatıldığında ortaya çıkabilen ani voltaj artışlarından korumak için de kullanılır.Bu sivri uçlar, transistörler, röleler ve anahtarlar gibi hassas elektronik bileşenlere zarar verebilir.Bunu önlemek için, snubber devreleri aşırı voltajı emmek ve kontrol etmek için kapasitörler kullanır ve elektrik cihazlarının ani değişikliklerden zarar görmemesini sağlar.Bu, endüstriyel makineler, güç dönüştürücüler ve elektrik motoru sürücüleri gibi yüksek güçlü sistemlerde önemlidir;Bu ani değişiklikleri düzeltmeye yardımcı olarak, kapasitörler elektronik cihazların ömrünü ve güvenilirliğini geliştirir.Bir başka ilgili fonksiyon, elektronik bileşenleri güç hattı bozuklukları, yıldırım grevleri veya anahtarlama işlemlerinin neden olduğu beklenmedik voltaj dalgalanmalarından koruyan geçici baskılamadır.Geçici voltaj hassas elektronik parçalara zararlı olabilir, bu da arızalara veya daha az performansa yol açabilir.Polarize olmayan kapasitörler bu dalgalanmaları emmeye ve devre içinde ekstra enerjiyi güvenli bir şekilde yönlendirerek hasarı önlemeye yardımcı olur.Büyük makinelerin sık sık açılıp kapatıldığı endüstriyel ortamlarda, bu kapasitörler beklenmedik voltaj değişikliklerinin diğer bağlı cihazları etkilemesini önleyerek sabit çalışma sağlar.Hassas elektronikleri koruma yetenekleri onları hem küçük hem de büyük ölçekli elektrik sistemlerinde önemli bir bileşen haline getirir.

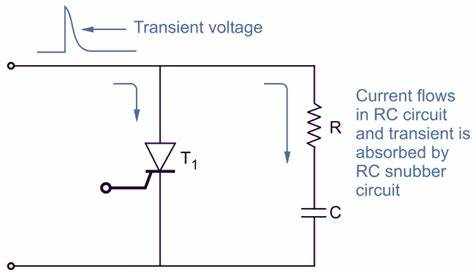

Şekil 4. Geçici voltaj bastırma için RC Snubber devresi

Polarize olmayan kapasitörler için seçim kriterleri

Doğru polarize olmayan kapasitörü seçmek, güvenilir bir elektronik devre oluşturulmada önemli bir adımdır.Kapasitörün iyi çalıştığından ve uzun süre dayandığından emin olmak için birkaç faktörü göz önünde bulundurmanız gerekir.İlk adım Doğru kapasitans değerini belirleyin.Bu, devrenin düzgün çalışması için kapasitörün ne kadar elektrik yükünü saklaması gerektiğini bulmak anlamına gelir.Kapasitans değeri çok yüksek veya çok düşükse, devre beklendiği gibi çalışmayabilir.Doğru değerin seçilmesi sorunsuz çalışmayı sağlar ve elektrik sinyallerinde istenmeyen değişiklikleri önler.Kapasitansa karar verdikten sonra, bir sonraki adım. Kapasitörün voltaj derecesini kontrol edin.Bu derecelendirme, kapasitörün ne kadar voltajı güvenli bir şekilde ele alabileceğini söyler.Voltaj derecesine sahip bir kapasitör seçmek her zaman en iyisidir, devredeki en yüksek voltajdan daha yüksektir.Voltaj derecesi çok düşükse, kapasitör başarısız olabilir, bu da devreye zarar verebilir.

Güvenli voltaj marjına sahip bir kapasitör kullanmak, devreyi ani voltaj sivri uçlarından korumaya yardımcı olur ve bileşenin ömrünü uzatır.Dikkate alınması gereken bir diğer önemli faktör Kapasitör farklı frekanslara nasıl tepki verir.Farklı kapasitörler, yapıldıkları malzemeye bağlı olarak belirli frekanslarda daha iyi performans gösterir.Yüksek frekanslarda çalışan devreler için, enerji kaybını önlemek için düşük dirençli kapasitörler kullanmak en iyisidir.Devrenin frekansı için doğru kapasitör tipini seçmek kararlı sinyallerin korunmasına yardımcı olur ve verimliliği artırır.Çevre koşulları da kapasitör seçiminde büyük rol oynamaktadır.Bir devre aşırı sıcaklıklarda, nemli ortamlarda veya titreşim yaşayabileceği yerlerde kullanılacaksa, kapasitör bu koşullara dayanabilmelidir.Bazı kapasitörler, zamanla parçalanmadan ısı, nemi veya fiziksel stresi işlemek için özel olarak tasarlanmıştır.Çevre için doğru kapasitörü seçmek uzun süreli güvenilirlik sağlar ve sert koşulların neden olduğu arızaları önler.

Son olarak, devre içindeki kapasitörlerin nasıl bağlanacağına karar vermelisiniz.Kapasitörler, devrenin ihtiyaçlarına bağlı olarak seri veya paralel olarak bağlanabilir.Bir seri bağlantı voltaj kapasitesini arttırır, ancak toplam kapasitansı azaltırken, paralel bir bağlantı aynı voltaj derecesini korurken kapasitansı arttırır.Bu yapılandırmaları anlamak, devreyi belirli performans gereksinimlerini karşılayacak şekilde ayarlamaya yardımcı olur.Bu faktörleri dikkatlice göz önünde bulundurarak, voltaj derecesi- frekans yanıtı- çevre koşulları, Ve bağlantı türü, tasarımları için en iyi polarize olmayan kapasitörü seçebilirsiniz.Doğru seçimi yapmak, kapasitörün iyi çalışmasını sağlar, daha uzun sürer ve devrenin sorunsuz çalışmasına yardımcı olur.

Polarize ve polarize olmayan kapasitörler arasındaki farklar

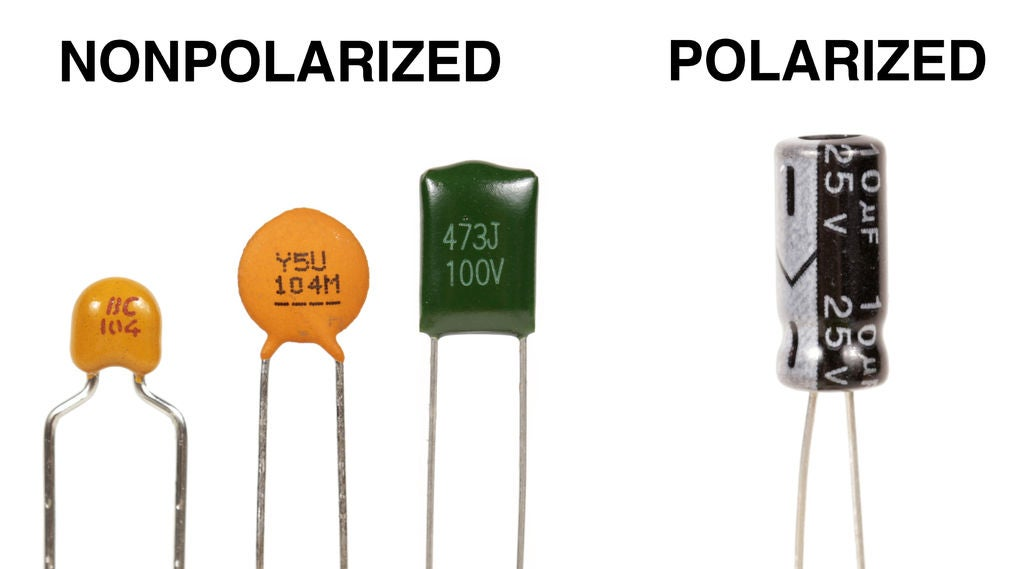

Şekil 5. Polarize olmayan kapasitörlere karşı polarize

Polarize veya polarize olmasa da kapasitörler, elektrik enerjisini gerektiğinde saklayarak ve boşaltarak elektronik devrelerde büyük bir rol sunar.Her iki tür de bu işlevi paylaşırken, dielektrik malzemeler, elektriksel özellikler, kapasitans değerleri, yapısal tasarımlar, çalışma koşulları ve belirli uygulamalar için uygunluk da dahil olmak üzere çeşitli özelliklerle ayırt edilir.Bu ayrımlar farklı devre tasarımlarındaki etkinliklerini etkiler ve performans gereksinimlerine dayalı en uygun seçimi belirler.

Dielektrik varyasyonlar

Bir kapasitör içindeki dielektrik malzeme, iletken plakalar arasında bir yalıtım bariyeri görevi görür ve kapasitörün bir elektrik alanında enerji depolamasına izin verirken doğrudan akımın geçmesini önler.Kullanılan dielektrik tipi, kapasitans, voltaj derecesi ve frekans yanıtı dahil olmak üzere kapasitörün genel performansını önemli ölçüde etkiler.Elektrolitik kapasitörler gibi polarize kapasitörler genellikle elektrolitleri dielektrik ortamı olarak kullanır.Bu benzersiz dielektrik seçim, birçok polarize olmayan alternatife kıyasla daha yüksek kapasitans değerleri elde etmelerini sağlar.Elektrolitin spesifik bileşimi, üretim işlemi ile birlikte, kapasitörün verimliliği, stabilitesi ve voltaj toleransı da dahil olmak üzere nihai elektriksel özelliklerini belirler.Öte yandan, polarize olmayan kapasitörler seramik, polyester ve metal oksit filmler dahil olmak üzere daha geniş bir dielektrik malzeme yelpazesi kullanır.Bu malzemelerin her biri farklı elektriksel özellikler verir, bu da polarize olmayan kapasitörleri çeşitli uygulamalarda çok yönlü hale getirir.Bir kapasitörün polarize olup olmadığını belirleyen tanımlayıcı faktörlerden biri, dielektrik polarizasyonun tersinirliğidir.Dielektrik, bozulma olmadan çift yönlü yük hareketine izin verirse, kapasitör polarize olmaz, bu da AC devreleri için uygundur.

Performanstaki Farklılıklar

Kapasitörlerin performans özellikleri tasarımlarına, amaçlanan işlevlerine ve elektriksel özelliklere göre değişir.Devre uygulamalarındaki etkinlikleri, kapasitans değeri, eşdeğer seri direnci (ESR), sızıntı akımı ve frekans tepkisi gibi faktörlere bağlıdır.Örneğin, televizyon güç kaynaklarında, metal oksit film kapasitörleri üstün filtreleme performanslarıyla bilinir.Bununla birlikte, gerekli kapasitans ve voltaj dayanıklılığını elde etmek için, genellikle fiziksel boyut bakımından nispeten büyük olmaları gerekir, bu da uzay kısıtlı uygulamalarda pratikliklerini sınırlandırabilir.Buna karşılık, doğal olarak polarize olan elektrolitik kapasitörler, yüksek kapasitlik filtreleme uygulamaları için daha kompakt bir çözüm sunarak güç kaynağı devreleri için tercih edilen bir seçimdir.Tipik olarak, 1 uF'yi aşan kapasitans değerleri olan elektrolitik kapasitörler, güç kaynakları içinde birleştirme, ayrıştırma ve filtreleme gibi uygulamalar için kullanılır.Yüksek kapasitansları, voltaj dalgalanmalarını etkili bir şekilde pürüzsüz hale getirerek kararlı devre çalışması sağlar.Genellikle 1 uF'nin altında kapasitans değerlerine sahip olan polarize olmayan kapasitörler, hassas frekans seçimi, akım sınırlayıcı işlevsellik veya rezonans ayarlaması gerektiren devrelerde daha yaygın olarak kullanılır.Bununla birlikte, yüksek voltajları taşıyabilen daha büyük polarize olmayan kapasitörler de mevcuttur.Bunlar genellikle reaktif güç telafisi, motor fazı kayması ve elektrik ızgaralarında frekans dönüşümü gibi özel uygulamalarda kullanılır.

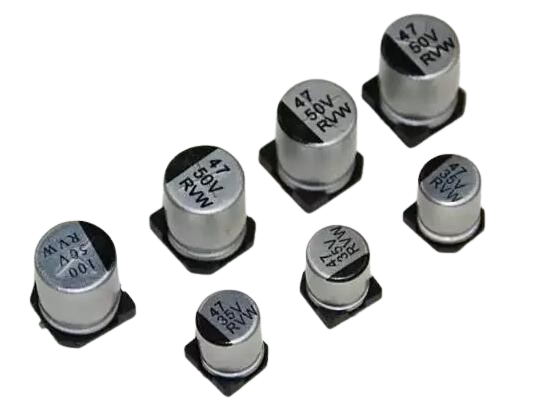

Şekil 6. Performanstaki farklılıklar

Kapasitansta varyans

Bir kapasitörün kapasitans değeri, yapısında kullanılan dielektrik malzemenin tipinden doğrudan etkilenir.Polarize kapasitörler kompakt bir form faktöründe yüksek kapasitans sağlamak için tasarlanmıştır.Elektrik enerjisi miktarlarını saklama ve serbest bırakma yetenekleri, DC güç kaynakları ve ses sinyal devreleri gibi sabit voltaj düzenlemeleri talep eden uygulamalarda değerli kılmaktadır.Voltaj filtreleme ve stabilize etme işlevleri, elektronik devrelerin tutarlı bir şekilde çalışmasını ve dalgalanmaları ve gürültü parazitini azaltır.Genel olarak polarize muadillerine kıyasla daha düşük kapasitans sergilerken, polarize olmayan kapasitörler belirli devre tasarımlarında belirgin avantajlar sunar.Çift yönlü doğaları, özellikle polaritenin endişe duymadığı AC devrelerinde onları çok yönlü hale getirir.Bu esneklik, sinyal işleme, frekans ayarlama ve empedans eşleştirme uygulamalarında kullanılmalarını sağlar ve çeşitli frekanslarda kararlı devre çalışması sağlar.

Yapısal eşitsizlikler

Kapasitörlerin fiziksel yapısı, tiplerine, amaçlanan kullanımlarına ve üretim tasarımlarına bağlı olarak değişir.Kapasitörler, her biri belirli uygulama gereksinimlerine göre tasarlanmış birden çok şekil ve boyutta mevcuttur.Ağırlıklı olarak polarize olan elektrolitik kapasitörler, iç yapıları nedeniyle genellikle silindirik şekillerde üretilir.Bununla birlikte, özel elektronik fonksiyonlar için dikdörtgen, tabaka, tübüler ve dağıtılmış kapasitör formatları dahil olmak üzere alternatif yapısal tasarımlar mevcuttur.Örneğin dağıtılmış kapasitans, özellikle yüksek frekanslı ve ara frekans uygulamalarında, birçok devre düzeninde doğal bir özelliktir.Bu etki, devrenin tasarım gereksinimlerine bağlı olarak ya avantajlı olabilir veya tazminat gerektirebilir.

Kullanım ve çevre hususları

Polarize kapasitörler: Büyük kapasitlik uygulamaları için yaygın olarak kullanılan alüminyum elektrolitik kapasitörler, etkili güç filtrelemesi sağlar, ancak yüksek frekanslarda performans sınırlamaları sergiler.Tantal elektrolitik kapasitörler, daha pahalı olmasına rağmen, yüksek frekanslı uygulamalarda üstün stabilite ve verimlilik sunar, bu da onları hassas voltaj regülasyonu gerektiren gelişmiş elektronik devrelerde kullanım için ideal hale getirir.

Polarize olmayan kapasitörler: Seramik, monolitik ve polietilen film kapasitörleri, kompakt boyutları, karşılanabilirlikleri ve yüksek frekanslı uygulamalar için uygunlukları nedeniyle yaygın olarak kullanılmaktadır.Genellikle elektrolitik kapasitörlere kıyasla daha düşük kapasitans değerleri sunsa da, AC devrelerindeki güvenilirlikleri ve stabiliteleri onları sinyal işleme, zamanlama devreleri ve empedans eşleştirme ağlarında mükemmel hale getirir.Seramik malzemeler ve gümüş elektrotlar kullanan manyetik olarak dielektrik kapasitörler, düşük enerji sızıntısı ve yüksek frekanslı stabilite sergiler, bu da onları yüksek voltaj ve RF uygulamaları için çok uygun hale getirir.

Kondansatör performansı da yalıtım malzemesinin dielektrik sabitinden etkilenir.Ferroelektrik seramikler ve elektrolitler gibi yüksek etkili malzemeler, kapasitörlerin küçük bir hacim içinde yüksek kapasitans değerleri elde etmesini sağlar.Bununla birlikte, belirli uygulamalarda sınırlayıcı bir faktör olabilecek daha yüksek enerji kayıpları da getirebilirler.Buna karşılık, spesifik seramik bileşimler gibi daha düşük geçirgenliğe sahip malzemeler, enerji kayıpları daha az sergiler, bu da onları sinyal bütünlüğünün birincil bir endişe olduğu yüksek frekanslı uygulamalar için ideal hale getirir.

Uygulama ayrımları

Polarize kapasitörler: Bu kapasitörler, voltaj stabilizasyonu, filtreleme ve enerji depolama için önemli kapasitansın gerekli olduğu DC uygulamalarında iyidir.Güç kaynağı devrelerinde, ses amplifikasyon sistemlerinde ve elektronik voltaj regülasyon devrelerinde yaygın olarak kullanılmaktadır.Polarize doğası nedeniyle, hasar veya arızayı önlemek için doğru şekilde kurulmalıdırlar.

Polarize olmayan kapasitörler: Bu kapasitörler, AC devrelerinde yaygın olarak sinyal kuplajı, ayrıştırma ve frekans ayarı gibi fonksiyonlar için kullanılır.Çift yönlü akım akışını ele alma yetenekleri, onları polaritenin endişe duymadığı ses sinyali işleme, AC güç dağılımı ve aydınlatma sistemlerindeki uygulamalar için idealdir.

Karşılaştırmalı avantajlar

Polarize kapasitörler: Polarize kapasitörlerin birincil avantajı, büyük miktarda elektrik enerjisini kompakt bir tasarımda saklama yeteneklerinde yatmaktadır.Bu özellik onları, stabil, düzenlenmiş DC voltajı gerektiren devrelerde önemli kılar ve elektronik cihazlarda tutarlı güç iletimi sağlar.

Polarize olmayan kapasitörler: Bu kapasitörler, akımın her iki yönde akmasına izin vererek daha fazla tasarım esnekliği sağlar.Onların uyarlanabilirliği, onları AC sinyal işleme, empedans eşleştirme ve polarite düşüncelerinin gereksiz olduğu uygulamalar için tercih edilen seçim haline getirir.Çok çeşitli frekanslardaki güvenilirlikleri ve istikrarları, çeşitli elektronik ve güç yönetimi uygulamalarına uygunluklarını daha da artırır.

Polarize olmayan kapasitör tipleri

Yapımlarını, avantajlarını ve tipik kullanım durumlarını vurgulayarak çeşitli polarize olmayan kapasitörleri keşfediyoruz.

Seramik kapasitörler

Seramik kapasitörler, öncelikle kompakt boyutları, karşılanabilirlikleri ve çok çeşitli uygulamalarda çok yönlülüğü nedeniyle modern elektroniklerde en yaygın kullanılan kapasitörler arasındadır.Bu kapasitörler seramik malzemeleri, mükemmel elektrik yalıtımı sağlayan ve verimli şarj depolama sağlayan dielektrik olarak kullanır.Avantajlarından biri, yüksek frekanslı devrelerde etkili bir şekilde işlev görme yetenekleridir, bu da onları hem AC hem de DC devrelerinde gürültü bastırma, kuplaj ve ayrıştırma uygulamaları için tercih edilen bir seçimdir.Seramik kapasitörler, stabilite, sıcaklık katsayısı ve performans güvenilirliği açısından farklılık gösteren Sınıf 1 ve Sınıf 2 tipleri dahil olmak üzere birçok varyasyonda mevcuttur.Sınıf 1 seramik kapasitörler sıcaklık değişikliklerine göre üstün hassasiyet ve minimal kapasitans varyasyonu sunarken, Sınıf 2 varyantları daha düşük bir maliyetle daha yüksek kapasitans değerleri sağlar, ancak biraz düşük stabilite ile.

Şekil 7. Seramik kapasitörler

Bu kapasitörler yaygın olarak güç kaynağı filtreleme, elektromanyetik parazit (EMI) baskılama ve radyo frekansı (RF) devrelerinde sinyal işleme gibi uygulamalarda bulunur.Polarize olmayan doğaları nedeniyle, seramik kapasitörler polaritenin endişe duymadığı devrelerde kullanılabilir ve kullanılabilirliklerini daha da artırır.Ayrıca, çok katmanlı seramik kapasitörler (MLCC'ler) gibi seramik kapasitör teknolojisindeki ilerlemeler, özellikle telekomünikasyon, otomotiv elektronik ve akıllı telefonlar ve laptoplar gibi cihazlarda modern yüksek yoğunluklu devre kartlarına entegrasyonunu sağladı.Birçok faydalarına rağmen, seramik kapasitörler, mekanik titreşimlerin elektrik gürültüsüne neden olduğu mikrofonik etki olarak bilinen bir fenomen sergileyebilir.Bununla birlikte, güvenilirlikleri, karşılanabilirlikleri ve uyarlanabilirlikleri onları çağdaş elektronik tasarımın çekirdeği haline getirir.

Film kapasitörleri

Plastik film kapasitörleri olarak da bilinen film kapasitörleri, dielektrik malzeme olarak ince bir plastik film kullanan polarize olmayan bir kapasitör sınıfıdır.Bu kapasitörler stabilite, düşük eşdeğer seri dirençleri (ESR) ve çeşitli elektronik devrelerde uzun ömürlülüklerini ve güvenilirliklerini artıran mükemmel kendi kendini iyileştiren özellikler için oldukça sayılır.Film kapasitörlerindeki dielektrik malzeme, polietilen tereftalat (PET), polipropilen (PP), polistiren (PS) ve polikarbonat (PC) dahil olmak üzere çeşitli plastik tiplerinden yapılabilir.Her malzeme belirgin avantajlar sunar: Örneğin, polipropilen kapasitörler mükemmel yüksek frekanslı performans ve düşük yayılma faktörleri sağlar, bu da onları nabız devreleri ve ses sistemleri gibi minimal enerji kaybı gerektiren uygulamalar için ideal hale getirir.

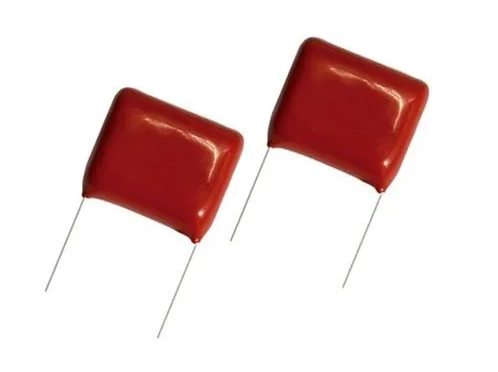

Şekil 8. Film kapasitörleri

Sağlam tasarımları ve güvenilir performansları nedeniyle, film kapasitörleri uzun süreli stabilite ve düşük endüktans uygulamalarında yaygın olarak kullanılmaktadır.Güç elektroniği, motor çalıştırma devreleri, snubber devreleri ve radyo frekansı (RF) filtrelerinde bulunurlar.Elektrolitik kapasitörlerden farklı olarak, film kapasitörleri kurutma veya operasyonel yaşamlarını uzatan elektrolit sızıntısından muzdarip değildir.Mükemmel yalıtım direnci sergilerler ve yüksek voltajlı uygulamalarda etkili bir şekilde işlev görmelerine izin verirler.Bununla birlikte, dikkate değer bir dezavantaj, benzer kapasitans değerlerine sahip seramik kapasitörlere kıyasla nispeten daha büyük boyutlarıdır.Buna rağmen, üstün elektriksel özellikleri ve dayanıklılıkları onları hassasiyet ve yüksek güvenilirlik talep eden uygulamalar için mükemmel bir seçim haline getirir.

Mika kapasitörler

MICA kapasitörleri, yüksek hassasiyet, olağanüstü stabilite ve minimal enerji kaybı da dahil olmak üzere olağanüstü elektriksel özellikleri için ödüllendirilen, Dielektrik malzemesi olarak MICA'yı kullanan özel polarize olmayan kapasitörlerdir.MICA, bu kapasitörlerin uzun süreli güvenilirliğine katkıda bulunan yalıtım ve neme direnci ile bilinen doğal olarak oluşan bir mineraldir.Bu kapasitörler çok düşük dielektrik emilim ve sıfıra yakın bir sıcaklık katsayısı sergiler, bu da onları zaman içinde minimum dalgalanma veya sıcaklık değişiklikleri ile tam kapasitans değerleri gerektiren devreler için oldukça uygun hale getirir.

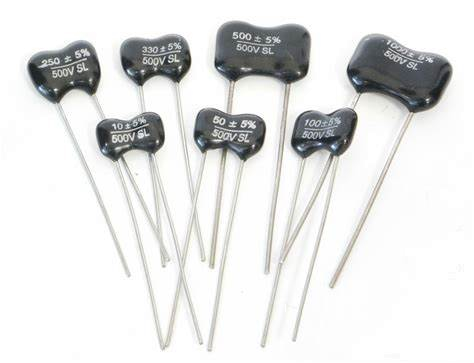

Şekil 9. mika kapasitörler

Mika kapasitörlerin birincil uygulamaları, performans tutarlılığının harika olduğu RF vericileri ve alıcılar, osilatörler ve amplifikatörler gibi yüksek frekanslı devrelerde bulunur.Üstün istikrarları nedeniyle, laboratuvar sınıfı ölçüm cihazlarında ve radar sistemleri ve askeri sınıf iletişim cihazları dahil yüksek voltaj uygulamalarında da kullanılırlar.Yüksek güvenilirliklerinin temel nedenlerinden biri, mika kapasitörlerin zaman içinde diğer tipler kadar hızlı bir şekilde bozulmamasıdır, bu da onları elektronik bileşenler için ideal bir seçim haline getirir.Bununla birlikte, bu kapasitörler, hassasiyet ve dayanıklılığı sağlamak için gereken titiz üretim süreci nedeniyle seramik veya film kapasitörlerinden daha pahalı olma eğilimindedir.Daha yüksek maliyetlerine rağmen, benzersiz elektrik performansları, doğruluk ve istikrarın pazarlık edilemez olduğu uygulamalar için tercih edilen bir seçim haline getirir.

Cam kapasitörler

Cam kapasitörler, dielektrik malzeme olarak cam kullanan ve aşırı çevresel koşullarda üstün performans sunan polarize olmayan kapasitörlerin niş kategorisini temsil eder.Bu kapasitörler, geniş bir sıcaklık aralığında stabilitenin ve nem ve radyasyon gibi çevresel faktörlere karşı direncin bulunduğu yüksek güvenilirlik uygulamaları için tasarlanmıştır.Cam dielektrik, sızıntı akımını en aza indiren ve titiz çalışma koşullarında bile tutarlı performans sağlayan son derece yüksek yalıtım direnci sağlar.

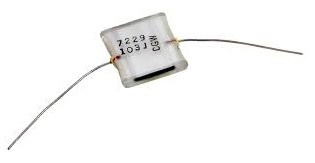

Şekil 10. Cam kapasitör

Sağlamlıkları nedeniyle cam kapasitörler havacılık, askeri ve endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.Genellikle uydu sistemleri, uzay keşif ekipmanları ve yüksek enerjili fizik deneylerinde dağıtılırlar, burada bileşenlerin ciddi sıcaklık dalgalanmalarına ve radyasyona uzun süre maruz kalmaya dayanması gerekir.Cam kapasitörler, yüksek frekanslarda düşük kayıplar sergiler, bu da onları RF ve mikrodalga uygulamaları için uygun hale getirir.Mükemmel performans özelliklerine rağmen, diğer kapasitör tiplerine kıyasla nispeten pahalı ve daha büyüktürler ve kullanımlarını benzersiz faydalarının maliyet ve boyut düşüncelerinden daha ağır bastığı özel uygulamalarla sınırlar.Bununla birlikte, güvenilirlikleri ve dayanıklılıkları onları görev açısından kritik elektronik sistemlerde önemli bir bileşen haline getirir.

Teflon (PTFE) kapasitörler

PTFE (politetrafloroetilen) kapasitörler olarak da bilinen Teflon kapasitörleri, olağanüstü termal stabiliteleri, düşük dielektrik kayıpları ve yüksek yalıtım direnci ile bilinen özel bir polarize olmayan kapasitördür.Oldukça dayanıklı ve kimyasal olarak inert bir polimer olan PTFE, dielektrik malzeme olarak hizmet eder ve bu kapasitörlere yüksek sıcaklıklara, nem ve kimyasal bozulmaya karşı dikkate değer bir direnç verir.Aşırı koşullarda güvenilir bir şekilde çalışma yetenekleri nedeniyle, PTFE kapasitörleri havacılık, tıbbi ve endüstriyel uygulamalarda sıklıkla kullanılır.Kapasitansta veya elektriksel özelliklerde değişiklik yapmadan, genellikle 200 ° C'yi aşan geniş bir sıcaklık aralığında etkili bir şekilde işlev görebilirler.Teflon kapasitörlerinin bir diğer avantajı, son derece düşük dağılım faktörüdür, bu da onları RF devreleri, mikrodalga sistemleri ve minimum enerji kaybı gerektiren nabız devreleri gibi yüksek frekanslı uygulamalar için oldukça uygun hale getirir.Diğer bazı kapasitör tiplerinden farklı olarak, PTFE kapasitörleri yaşlanma etkileri nedeniyle zamanla bozulmaz ve bu da uzun süreli stabilite sağlar.Bununla birlikte, bu kapasitörler üretimin karmaşıklığı ve PTFE malzemesinin yüksek maliyeti nedeniyle daha pahalı olma eğilimindedir.Genellikle benzer kapasitans değerlerine sahip seramik veya film kapasitörlerine kıyasla daha büyüktür.Bu sınırlamalara rağmen, Teflon kapasitörleri yüksek hassasiyet, güvenilirlik ve sert çevre koşullarına direnç talep eden uygulamalar için tercih edilen bir seçim olmaya devam etmektedir.

Şekil 11. Teflon kapasitörü

Gümüş mika kapasitörler

Gümüş mika kapasitörler, iletkenliği ve hassasiyeti arttırmak için gümüş tabakası ile kaplanmış ince doğal mika tabakaları içeren geleneksel mika kapasitörlerin rafine bir versiyonudur.Bu kapasitörler, yüksek doğrulukları, mükemmel frekans stabilitesi ve minimal enerji kaybı ile iyi bilinir, bu da onları uzun süre boyunca kesin kapasitans değerleri gerektiren uygulamalarda değerli kılar.Yapıları nedeniyle, gümüş mika kapasitörler düşük dielektrik emilim ve ihmal edilebilir sıcaklık katsayıları sergiler, bu da kapasitanslarının dalgalanan termal ortamlarda bile stabil kalmasını sağlar.Gümüş Mika kapasitörleri için en yaygın uygulamalar arasında radyo frekansı (RF) devreleri, osilatörler ve kapasitanstaki küçük sapmaların bile devre performansını etkileyebileceği hassas filtre ağları bulunur.Ayrıca, üstün elektriksel özelliklerinin ses sadakatini korumaya yardımcı olduğu vintage ve üst düzey ses ekipmanlarında sıklıkla kullanılırlar.Seramik ve film kapasitörleri ile karşılaştırıldığında, gümüş mika kapasitörleri yüksek frekanslarda çok daha düşük kayıplar sunar, bu da onları RF ve mikrodalga uygulamalarında mükemmel hale getirir.Bununla birlikte, bu avantajlar bir maliyetle gelir, gümüş mika kapasitörleri, üretim sürecinde gümüş kullanımı ve gerekli titiz kalite kontrolü nedeniyle nispeten pahalıdır.Daha büyük kapasitans aralıkları gerektiren uygulamalarda kullanımlarını sınırlayan daha küçük kapasitans değerlerinde mevcuttur.Bu faktörlere rağmen, eşsiz hassasiyetleri ve güvenilirliği onları özel elektronik devrelerde değerli bir bileşen haline getirir.

Şekil 12. Gümüş Mika kapasitörü

Kağıt kapasitörler

Kağıt kapasitörler, bir kez elektronik devrelerde bir zımba, dielektrik malzemesi olarak yağ veya balmumu ile emprenye edilmiş kağıdı kullanırlar.Tarihsel olarak, bu kapasitörler nispeten basit üretim süreçleri ve orta voltaj seviyelerini ele alma yetenekleri nedeniyle yaygın olarak kullanılmıştır.Bununla birlikte, plastik filmler gibi daha gelişmiş dielektrik malzemelerin ortaya çıkmasıyla, kağıt kapasitörler büyük ölçüde modern elektroniklerde değiştirilmiştir.Buna rağmen, hala vintage elektronik ekipman, elektrik hattı filtreleri ve restorasyon projelerinde niş uygulamalar buluyorlar.Kağıt kapasitörlerin birincil dezavantajlarından biri, nem emilimine duyarlılığıdır, bu da zaman içinde performansta bozulmaya yol açabilir.Buna karşı koymak için, erken tasarımlar çevresel faktörlere karşı korumak için hermetik sızdırmazlık içeriyordu.Yine de, kağıt kapasitörler daha yüksek sızıntı akımlarına sahip olma eğilimindedir ve genellikle modern muadillerinden daha hantaldır, bu da onları alan kısıtlı uygulamalar için daha az arzu edilir hale getirir.Bazı yüksek voltajlı devrelerde, voltaj dalgalanmalarına dayanma yetenekleri için daha eski yağ dolu kağıt kapasitörler kullanıldı, ancak bunlar büyük ölçüde daha iyi güvenilirlik ve performans sunan polipropilen veya polyester film kapasitörleri ile değiştirildi.Kağıt kapasitörler artık çağdaş elektronik tasarımlar için ilk tercih olmasa da, kapasitör teknolojisi geçmişinin bir parçası olarak kalırlar ve özel restorasyon ve onarım uygulamalarıyla ilgili olmaya devam ederler.

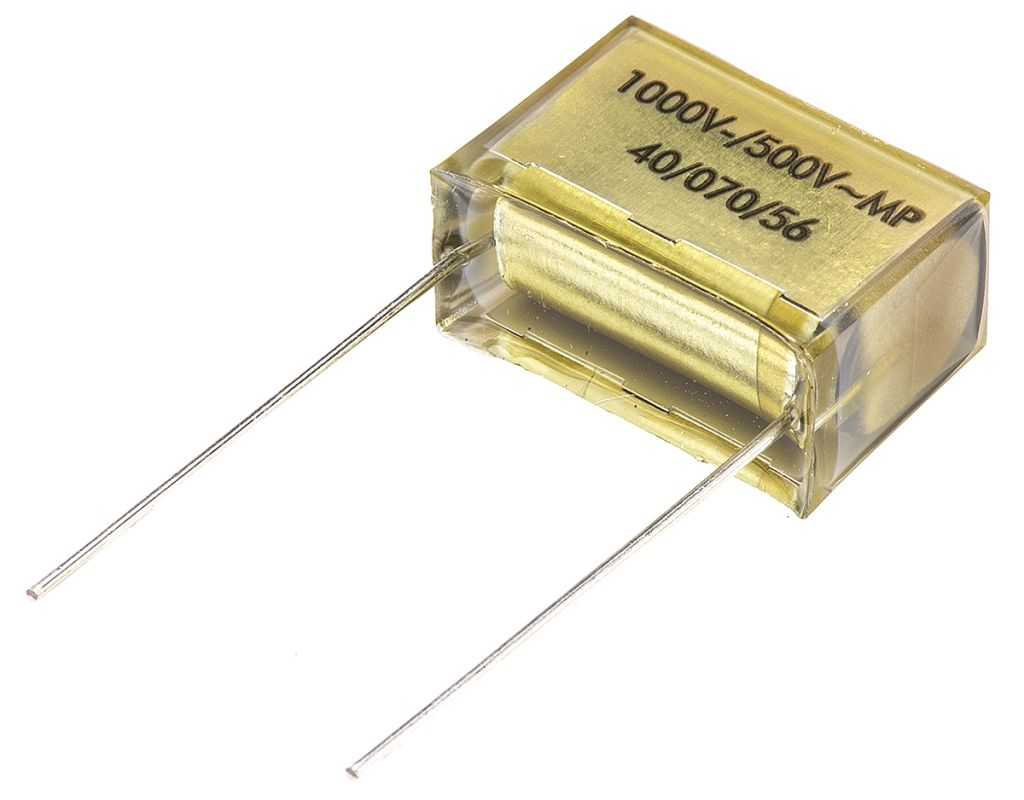

Şekil 13. Kağıt kapasitörler

Polarize olmayan kapasitörlerin operasyonel dinamikleri

Polarize olmayan kapasitörler, enerji akışını yöneterek ve elektrik sinyallerini stabilize ederek AC devrelerinde rol oynar.Sabit bir polarite olmadan işlev görme yetenekleri, şarj döngülerinin tekrar tekrar ters yöne doğru yönlendirdiği uygulamalarda alternatif akımı verimli bir şekilde ele almalarını sağlar.Bu kapasitörler, voltaj seviyelerini düzenlemelerini, dalgalanmaları azaltmasını ve genel devre stabilitesini artırmalarını sağlayan AC dalga formuyla senkronize olarak sürekli şarj ve boşaltma geçirir.

Polarize olmayan bir kapasitör bir AC voltaj kaynağına bağlandığında, tekrarlayan bir enerji depolama ve salınım döngüsüne uğrar.Alternatif akım tepe voltajına doğru yükseldikçe, kapasitör plakaları arasında bir elektrik alanı oluşturarak elektrik enerjisi biriktirir.Saklanan enerji miktarı, bileşenin kapasitansına ve uygulanan voltaja bağlıdır.AC dalga formu kayar ve ters yönde hareket etmeye başladığında, kapasitör depolanan enerjiyi devreye geri serbest bırakır.Bu deşarj, voltaj dalgalanmalarını yumuşatmaya yardımcı olur ve devre işlemini bozabilecek ani değişiklikleri önler.Kondansatör, sürekli olarak enerjiyi emerek ve serbest bırakarak daha kararlı bir voltaj profilinin korunmasına yardımcı olur.Bu döngü, voltaj sivri uçlarını ve düşüşlerini azaltmak için en iyisidir, bu da hassas bileşenlerin daha tutarlı bir güç kaynağı almasını sağlar.Bu stabilize edici etki olmadan, devreler düzensiz voltaj değişiklikleri yaşayabilir, bu da potansiyel olarak verimsiz performansa veya bağlı bileşenlere zarar verebilir.

Polarize olmayan kapasitörler sinyal netliğini artırarak ve istenmeyen elektrik gürültüsünü en aza indirerek devre verimliliğine katkıda bulunur.Yüksek frekanslı devrelerde, fazla yüksek frekanslı sinyalleri bileşenlerden uzaklaştırarak, paraziti azaltarak ve sinyal bozulmasını önleyerek filtreler görevi görürler.Bu işlev, temiz, bozulmamış sinyallerin korunması olan ses işleme ve iletişim sistemlerinde değerlidir.Çok çeşitli frekanslarda sinyalleri işleyen sistemlerde, bu kapasitörler durumlar arasındaki daha pürüzsüz geçişleri kolaylaştırmaya yardımcı olur.Örneğin, analog filtrelerde, bozulma getirmeden doğru sinyal şekillendirme ve işlemeyi sağlamak için sinyal frekanslarını düzenlerler.Bu, onları sinyal bütünlüğünün bir öncelik olduğu hassas elektronikte harika bir bileşen haline getirir.

Polarize olmayan kapasitörler ayrıca devrelerin elektrik bozukluklarından korunmasında rol oynar.Güç devrelerinde, elektrik yükündeki ani değişikliklerden kaynaklanan geçici voltaj artışları, hassas bileşenlere zarar verebilir.Enerjiyi gerektiği gibi emerek ve serbest bırakarak, bu kapasitörler bu tür geçici maddeleri baskılamaya yardımcı olur ve devre arızalarına yol açabilecek voltaj dalgalanmaları riskini azaltır.Ek olarak, yüksek elektromanyetik girişim (EMI) olan ortamlarda, polarize olmayan kapasitörler istenmeyen gürültüye karşı bir kalkan görevi görür.EMI'yi filtreleyerek, yakındaki elektronik cihazların performansını etkileyebilecek kesintileri önlerler.Bu koruyucu özellik, elektrik sistemlerinin elektrik paraziti olan koşullarda bile güvenilir bir şekilde çalışmasını sağlar.

Polarize olmayan kapasitörleri entegre etmek ve şarj etmek

Polarize olmayan kapasitörler, sabit bir polariteye sahip olmadıkları için elektronikte yaygın olarak kullanılır.Polarize kapasitörlerden farklı olarak, yanlış yerleştirme riski olmadan herhangi bir yönde bağlanabilirler.Bu özellik onları çok yönlü hale getirir, devre tasarımını basitleştirir ve kurulum hatalarını azaltır.Bu bölüm, polarize olmayan kapasitörleri devrelere entegre etmek için pratik adımları kapsar, şarj davranışlarını açıklar ve elektrik sistemlerini stabilize etme konusundaki rollerini vurgular.

Polarize olmayan kapasitörler enerjiyi nasıl şarj eder ve depolar?

Polarize olmayan bir kapasitörün şarj işlemi, voltaj kaynakları ve diğer devre bileşenleri ile nasıl etkileşime girdiğini belirleyen bir elektrik prensibidir.Bir güç kaynağına bağlandığında, kapasitör, dielektrik olarak bilinen bir yalıtım malzemesi ile ayrılan iki iletken plakasında biriken yük başlar.Elektronlar harici devreden geçtikçe, bir plaka üzerinde birikir ve kapasitörün iki tarafı arasında potansiyel bir fark yaratırlar.Bu işlem, kapasitör üzerindeki voltaj güç kaynağının voltajıyla eşleşene kadar devam eder, bu noktada daha fazla yük hareketi gerçekleşmez.Sürekli bir akım akışı üreten pillerden farklı olarak, kapasitörler sadece enerjiyi geçici olarak saklar ve devre koşulları gerektirdiğinde serbest bırakır.Bir kapasitörün tutabileceği yük miktarı, faradlarda (F) ölçülen kapasitansı ile belirlenir ve denklemi takip eder:

Burada 𝑉 kapasitör boyunca voltajı temsil eder, 𝑄 depolanan yüktür ve 𝐶 kapasitanstır.Daha yüksek kapasitans değeri, kapasitörün daha fazla yükü aynı voltaj seviyesinde depolayabileceği anlamına gelir.Bu ilişki, zamanlama devreleri, osilatörler ve sinyal işleme uygulamaları gibi hassas enerji yönetimi gerektiren devrelerin tasarlanmasında iyidir.Polarize olmayan kapasitörler hem AC hem de DC ortamlarında çalışabildiğinden, genellikle DC uygulamalarıyla sınırlı olan polarize muadillerine kıyasla daha geniş bir senaryo yelpazesinde kullanılabilirler.Hızlı bir şekilde şarj etme ve deşarj yapma yetenekleri, hızlı enerji transferinin gerekli olduğu yüksek frekanslı devrelerde etkili olur.

Polarize olmayan kapasitörlerin enerjiyi nasıl depoladığını ve serbest bırakma enerjisini anlamak, değişen elektrik koşullarında devre verimliliğini optimize etmeye ve kararlı performansı sağlamaya yardımcı olur.AC devrelerinde, kapasitörler değişen voltaj yönüne yanıt olarak sürekli olarak şarj ve deşarj, bu da onları güç faktörü düzeltmesi ve sinyal bağlantısı gibi uygulamalar için ideal hale getirir.DC devrelerinde, voltaj dalgalanmalarını yumuşatarak istenmeyen gürültüyü filtrelemeye yardımcı olarak hassas bileşenlere daha kararlı bir güç kaynağı sağlarlar.Davranışları öngörülebilir ve iyi belgelenmiş olduğundan, bir devre içinde enerji dağılımını kontrol etmek için güvenilir bir yol sağlarlar.Bu özelliklerden yararlanarak, çok çeşitli uygulamalar için uygun daha verimli, dayanıklı ve uyarlanabilir elektronik sistemler oluşturabilirsiniz.

Devre stabilitesinde polarize olmayan kapasitörler

Elektrik yükünü depolama ve serbest bırakma temel fonksiyonlarının ötesinde, polarize olmayan kapasitörler elektrik devrelerinin stabilize edilmesinde rol oynar.Birçok elektronik sistem, hassas bileşenlerin çalışmasını bozabilir veya sinyallere istenmeyen gürültü getirebilen voltaj ve akımdaki dalgalanmalar yaşar.Polarize olmayan kapasitörler, geçici bir enerji rezervuarı olarak hareket ederek, voltaj seviyeleri yükseldiğinde aşırı yükü emerek ve voltaj seviyeleri düştüğünde depolanan enerji sağlayarak bu sorunları azaltmaya yardımcı olur.Bu dengeleme etkisi, elektrik beslemesindeki varyasyonların yumuşatılmasına yardımcı olur, tutarlı devre çalışması sağlar ve diğer bileşenler üzerindeki stresi azaltır.Ses ekipmanı veya iletişim sistemlerinde olduğu gibi hassas voltaj regülasyonunun gerekli olduğu uygulamalarda, bu kapasitörler sinyal bütünlüğünü korumak ve bozulmayı önlemek için mükemmeldir.

AC devrelerinde, polarize olmayan kapasitörler filtreleme ve empedans eşleştirmesi için yaygın olarak kullanılır.Başkalarını engellerken belirli frekansların geçmesine seçici olarak geçmesine izin vererek, sinyal netliğini artırmaya ve istenmeyen paraziti azaltmaya yardımcı olurlar.Bu, radyo frekansı (RF) devreleri, ses işleme cihazları ve güç hattı koşullandırma sistemlerinde değerli kılar.Mevcut akıştaki hızlı değişiklikleri işleme yetenekleri, geçici baskılama devrelerinde etkili bir şekilde çalışmalarını sağlar, burada hassas bileşenleri ani voltaj artışlarından korurlar.Bu kapasitörler olmasaydı, devreler performansı bozabilecek veya erken bileşen arızasına neden olabilecek dalgalanmalara karşı daha savunmasız olacaktır.

DC devrelerindeki rolleri, özellikle voltaj stabilitesinin bir öncelik olduğu güç kaynağı tasarımlarında eşit derecede önemlidir.Polarize olmayan kapasitörler, rektifiye edilmiş AC sinyallerinden dalgalanma voltajını yumuşatmaya yardımcı olur ve mikrodenetleyiciler, sensörler ve diğer düşük güçlü elektronik bileşenler için daha kararlı bir DC çıkışı sağlar.Bu, cihazların temiz ve sabit bir güç kaynağı almasını sağlar ve dalgalanan voltajların neden olduğu düzensiz davranış riskini azaltır.Çok yönlülüğü ve güvenilirliği, onları çok çeşitli elektronik uygulamalar üzerinde çalışarak tercih edilen bir seçim haline getirir.İster filtreleme, ayrıştırma veya enerji depolama için kullanılan polarize olmayan kapasitörler, modern elektronik devrelerin verimliliğine, dayanıklılığına ve genel performansına katkıda bulunur.

Polarize olmayan kapasitörlerin avantajları ve dezavantajları

Avantajlar

• Çift yönlü işlevsellik: Polarize olmayan kapasitörlerin en büyük avantajı, voltaj polaritesine bakılmaksızın işlev görme yetenekleridir.Doğru yönelim gerektiren polarize kapasitörlerin aksine, polarize olmayan kapasitörler arıza riski olmadan alternatif voltajı işleyebilir.Bu, voltaj yönünün sürekli değiştiği AC devrelerinde onları önemli hale getirir.Çift yönlü doğaları, sinyal bağlantısı, ses işleme ve dinamik voltaj varyasyonlarına dayanan diğer devreler gibi uygulamalarda yararlıdır.

• Üstün yüksek frekanslı performans: Polarize olmayan kapasitörler, seramik veya film gibi kararlı dielektrik malzemeleri nedeniyle yüksek frekanslı uygulamalarda mükemmeldir.Bu malzemeler, elektrolitik gibi diğer kapasitör tiplerinde performansı bozabilen frekansa bağlı kayıpları en aza indirir.Sonuç olarak, polarize olmayan kapasitörler radyo frekansı (RF) devrelerinde, yüksek hızlı dijital elektronikte ve hızlı sinyal geçişleri gerektiren sistemlerde yaygın olarak kullanılmaktadır.Geniş bir frekans spektrumunda performansı koruma yetenekleri, onları hassas uygulamalar için tercih edilen bir seçim haline getirir.

• Basitleştirilmiş devre entegrasyonu: Polarize olmayan kapasitörlerin polarite kısıtlamaları olmadığından, devre tasarımını ve montajı basitleştirirler.Bunları doğru yönlendirme ile kurma konusunda endişelenmenize gerek yok, montaj hataları riskini azaltın.Bu fayda sadece güvenilirliği artırmakla kalmaz, aynı zamanda üretim sürecini de hızlandırır.Buna karşılık, polarize bir kapasitör kullanmak yanlış bir şekilde devre arızasına veya hatta diğer bileşenlere zarar verebilir.

• Gelişmiş dayanıklılık ve stabilite: Bu kapasitörler, dalgalanan veya öngörülemeyen güç koşullarına sahip devrelerde yaygın bir sorun olan voltaj tersine çevrilmeye daha dirençlidir.Sağlam yapıları, zorlu ortamlarda bile uzun vadeli stabilite ve güvenilirliği korumalarını sağlar.Kimyasal reaksiyonlar nedeniyle zamanla bozulabilen elektrolitik kapasitörlerin aksine, polarize olmayan kapasitörler daha uzun operasyonel ömürlere sahiptir.

Dezavantajlar

• Daha büyük fiziksel boyut: Belirli bir kapasitans değeri için, polarize olmayan kapasitörler genellikle polarize muadillerinden daha büyüktür.Bunun nedeni, polarite olmamak için gereken inşaat teknikleri ve malzemelerden kaynaklanmaktadır.Alanın sınırlı olduğu kompakt elektronik cihazlarda, daha büyük ayak izleri bir dezavantaj olabilir.Uzaya duyarlı uygulamalar için kapasitörler seçerken boyut kısıtlamalarını dikkatlice düşünmelisiniz.

• Daha yüksek maliyet: Polarize olmayan kapasitörler, özellikle özel uygulamalar için tasarlanmış yüksek kaliteli versiyonlar, polarize kapasitörlerden daha pahalı olma eğilimindedir.Ek maliyet, tasarımlarının karmaşıklığı ve yüksek frekanslarda stabiliteyi sağlamak için gereken malzemelerden kaynaklanmaktadır.Birçok durumda üstün performans sunsalar da, daha yüksek fiyatları maliyete duyarlı projelerde sınırlayıcı bir faktör olabilir.

• Belirli bir boyut için daha düşük kapasitans: Malzemelerdeki ve üretimdeki ilerlemeler, polarize olmayan kapasitörlerin kapasitans aralığını genişletmiş olsa da, genellikle aynı fiziksel boyutta polarize kapasitörlerden daha düşük kapasitans sağlarlar.Bu, uygulamalarda, düşük frekanslı devrelerde güç yumuşatma gibi küçük bir ayak izi içinde yüksek kapasitans gerektiren bir dezavantaj olabilir.Bu tür uygulamalar için tasarım, bu sınırlamayı telafi etmek için birden fazla kapasitör veya alternatif çözüm kullanmanız gerekebilir.

• Çevre koşullarına duyarlılık: Film veya mika kapasitörler gibi belirli polarize olmayan kapasitörler, sıcaklık ve nem gibi çevresel faktörlerden etkilenebilir.Bu koşullar kapasitans değerlerini, dielektrik kuvvetlerini ve genel performanslarını değiştirebilir.Aşırı sıcaklıklara veya yüksek neme maruz kalan devrelerde, tutarlı çalışma sağlamak için bu varyasyonları dikkate almalısınız.

Polarize olmayan kapasitörlerin uygulamaları

Polarize olmayan kapasitörler, çift yönlü akımları ve yüksek frekanslı sinyalleri ele alma yetenekleri nedeniyle birçok sektörde kullanılır.Çok yönlülükleri, stabilite, verimlilik ve genel performansa katkıda bulundukları modern elektronik sistemlerde önemli bir bileşen haline getirir.Aşağıda, çeşitli sektörlerdeki rollerini araştırıyoruz, teknoloji ve güvenilirlik üzerindeki etkilerini vurguluyoruz.

Telekomünikasyon

Telekomünikasyon endüstrisinde, polarize olmayan kapasitörler sinyalleri işlemeye ve temizlemeye yardımcı olur.İletişimin net ve güvenilir kalması için istenmeyen gürültüyü filtreler ve sinyalleri sabit tutarlar.Bu, hepsi güçlü, istikrarlı bağlantılara dayanan yüksek hızlı İnternet yönlendiricileri, ağ anahtarları ve sinyal güçlendiricileri gibi cihazlar için önemlidir.Bu kapasitörler ayrıca cep telefonu ağları ve uydular gibi kablosuz iletişim sistemlerinde de kullanılır.Yüksek frekanslı sinyallerin yönetilmesine yardımcı olurlar, bilginin müdahale etmeden gönderilmesini ve alınmasını sağlarlar.Örneğin uydu sistemlerinde, kapasitörler uzun mesafelerde kararlı sinyal iletiminin korunmasına yardımcı olur.İletişim teknolojisi 5G gibi daha hızlı ağlarla ilerledikçe, bu kapasitörler hız ve sinyal kalitesini artırmak için devam edecektir.

Otomotiv elektroniği

Modern otomobiller, motor performansından eğlenceye kadar her şey için elektronik sistemlere bağlıdır.Polarize olmayan kapasitörler, bu sistemlerin zorlu koşullarda bile sorunsuz çalışmasına yardımcı olur.Motorun içinde kapasitörler, voltaj seviyelerini stabilize ederek yakıt enjeksiyonu, ateşleme zamanlaması ve emisyonları kontrol etmeye yardımcı olur.Elektronik denge kontrolü gibi güvenlik sistemlerinde, sensörlerin ve bilgisayarların aracı sabit tutmak için hızlı ayarlamalar yapmasına yardımcı olurlar.Ayrıca, ses ve video kalitesini artırmak için elektrik gürültüsünü azalttıkları otomobil eğlence sistemlerinde de kullanılırlar.Arabalar aşırı sıcaklıklar, titreşimler ve ani voltaj değişiklikleri yaşadığından, kapasitörler dayanıklı ve güvenilir olmalıdır.Elektrik akışının yönü hakkında endişelenmeden farklı koşullarda çalışma yetenekleri, onları hibrid ve elektrikli otomobiller de dahil olmak üzere karmaşık araç elektronikleri için mükemmel bir uyum sağlar.

Endüstriyel elektronik

Fabrikalar ve otomatik makineler, doğru çalıştırmak için sabit bir güç kaynağına ihtiyaç duyar.Polarize olmayan kapasitörler, gücü düzenlemeye yardımcı olur, voltajı sabit tutar ve hassas ekipmanlara zarar verebilecek ani ani artışları filtreler.Birçok endüstriyel makine, elektrik gürültüsüne ve dalgalanmalara neden olabilecek yüksek miktarda güç kullanır.Kapasitörler bu değişiklikleri düzeltmeye yardımcı olur, arızaları önler ve otomasyon sistemlerinin ve robotların doğru çalışmasını sağlar.Onlar olmadan, güç tutarsızlıkları makine arızalarına, maliyetli kesinti sürelerine ve hatta güvenlik tehlikelerine yol açabilir.Üretimin verimli bir şekilde çalışmasını sağlamaya yardımcı olurlar ve sık bakım ve onarım ihtiyacını azaltır.

Tüketici Elektroniği

Polarize olmayan kapasitörler evde kullanılan hemen hemen her elektronik cihazda bulunur.Voltaj seviyelerini yöneterek ve paraziti azaltarak akıllı telefonları, tabletleri, ev aletlerini ve eğlence sistemlerini güçlendirmeye yardımcı olurlar.Akıllı telefonlar ve kablosuz kulaklıklar gibi pille çalışan cihazlarda, kapasitörler enerji verimliliğini artırarak pil ömrünü uzatır.Ayrıca, arka plan gürültüsünü filtreleyerek hoparlörlerde ve kulaklıklarda ses kalitesini artırırlar.TV, mikrodalga fırın ve çamaşır makineleri gibi ev aletleri de güç seviyelerini sabit tutmak için bu kapasitörlere güvenmektedir.Voltaj değişikliklerinin arızalara neden olmasını önler, cihazların daha uzun süre dayanmasına ve daha verimli çalışmasına yardımcı olurlar.Küçük boyutları ve hem AC hem de DC gücünü ele alma yetenekleri, onları kompakt ve taşınabilir cihazlarda kullanım için mükemmel hale getirir.

Tıbbi cihazlar

Tıbbi ekipman son derece hassas ve güvenilir olmalıdır.Polarize olmayan kapasitörler görüntüleme makinelerinde, kalp monitörlerinde ve hatta kalp pili gibi implante cihazlarda kullanılır.MRI ve BT tarayıcılarında, kapasitörler güç dağılımını yönetmeye yardımcı olarak net ve doğru görüntüler sağlıyor.Kalp monitörlerinde, doktorların bir hastanın kalp atışının kesin okumalarını alması için elektrik sinyallerini filtrelerler.İmplante edilen tıbbi cihazlar için, herhangi bir başarısızlık hastanın sağlığını riske atabileceğinden, kapasitörler oldukça güvenilir olmalıdır.Tıbbi cihazlar katı koşullarda çalıştığından ve genellikle sürekli güç gerektirdiğinden, içinde kullanılan kapasitörler en yüksek kalite ve güvenlik standartlarını karşılamalıdır.

Enerji sistemleri

Güneş ve rüzgar gücü gibi yenilenebilir enerji kaynakları istikrarlı elektrik akışına dayanmaktadır.Polarize olmayan kapasitörler, güç dalgalanmalarını düzelterek ve enerjinin tutarlı bir şekilde verilmesini sağlayarak yardımcı olur.Güneş enerjisi sistemlerinde kapasitörler, voltajı stabilize ederek güneş panellerinden kullanılabilir elektriğe dönüştürmeye yardımcı olur.Rüzgar türbinlerinde, rüzgar hızları değiştikçe güç çıkışını kontrol etmeye yardımcı olurlar, ani dalgalanmaları veya enerji arzındaki düşüşleri önler.Güç stabilitesini artırarak, kapasitörler yenilenebilir enerji sistemlerini daha verimli ve güvenilir hale getirerek temiz enerji kaynaklarına geçişi destekler.

Havacılık ve Savunma

Uzay ve savunma teknolojileri, yüksek sıcaklıklar, güçlü titreşimler ve radyasyon gibi aşırı koşulları işleyebilen elektronik bileşenler gerektirir.Polarize olmayan kapasitörler, istikrarlı güç kaynağı ve güvenilir sinyal iletimini sağlamak için uydularda, uçaklarda ve askeri ekipmanlarda kullanılır.Elektronik sistemlerin sıfır yerçekimi ve sert ortamlarda çalışması gereken uzayda, kapasitörler güç seviyelerini sabit tutmaya yardımcı olur.Radar ve füze rehberlik sistemleri gibi askeri ekipmanlar da yüksek basınç koşullarında doğru iletişim ve hızlı yanıtlar sağlamak için kapasitörlere bağlıdır.Arıza bu alanlarda bir seçenek olmadığından, havacılık ve savunmada kullanılan kapasitörler son derece dayanıklı ve uzun ömürlü olmalıdır.

Çözüm

Polarize olmayan kapasitörlere bakmak, elektronikte ne kadar önemli olduklarını gösterir.Hem AC hem de DC akımlarıyla çalışırlar ve yüksek frekanslı ortamlarda iyi otururlar.Herhangi bir yöne bağlanma yetenekleri, devreleri daha basit hale getirir ve daha uzun süre dayanmasına yardımcı olur.Hanehalkı aletlerinden ileri havacılık teknolojisine kadar her şeyde bulunurlar.Bu kapasitörler, elektronik cihazların sorunsuz ve daha uzun süre dayanmasını sağlamaya yardımcı olur ve modern teknoloji için mükemmel olduklarını kanıtlar.
