Nanofaradlar ve Mikrofaradlar: Kapasitans ve Dönüşümler için Kapsamlı Kılavuz

Nanofaradlar (NF) ve Microfarads (µF) gibi küçük birimler, kapasitörlerin nasıl çalıştığını ölçmemize yardımcı olur.Kapasitörler, elektriği depolamak ve kontrol etmek için hemen hemen tüm elektronik cihazlarda kullanılan parçalardır.Bu makale nanofaradların ve mikrofaradların ne olduğunu, elektronikte nasıl kullanıldıklarını ve bu birimler arasında nasıl geçiş yapılacağını inceliyor.Bu birimlerin cihazların daha iyi ve daha güvenilir bir şekilde çalışmasına nasıl yardımcı olduğunu göreceğiz.Ayrıca, ortak kapasitör değerleri ve alternatif akım (AC) kullanan devrelerdeki kapasitörlerin etkisinin nasıl hesaplanacağını öğreneceğiz, bu da elektronik sistemlerin sorunsuz çalışmasını sağlamaya yardımcı olur.

Katalog

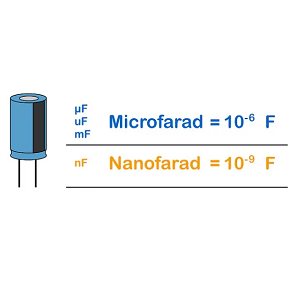

Nanofarad (NF) nedir?

. Nanofarad (NF) küçük bir elektrik kapasitans birimidir.Farad'ın milyarlarına eşittir (1 nf = 10⁻⁹ f).Bu ünite elektronikte, özellikle kapasitörler gibi küçük bileşenlerin kapasitansını ölçmek için çok önemlidir.Kapasitörler elektrik enerjisini depolamaya ve serbest bırakmaya yardımcı olur ve hemen hemen her elektronik cihazda kullanılırlar.Nanofarad, elektrik mühendisliğinde doğru ve standart ölçümler sağlayan Uluslararası Birimler Sisteminin (SI) bir parçasıdır.Kapasitans, bir kapasitörün elektrik yükünü depolama yeteneğidir.Bir nanofarad çok az miktarda olsa da, birçok elektronik devrede önemli bir rol oynar.Bu küçük kapasitans değerleri, elektronik sinyallerin ince ayarlanmasına yardımcı olur.Nanofarad kapasitörleri genellikle tekrarlayan sinyaller oluşturan osilatörler, veri iletimini işleyen sinyal işleme sistemleri ve elektronik eylemler gerçekleştiğinde kontrol eden zamanlama devreleri gibi hassas kontrol gerektiren devrelerde kullanılır.

Uygulamalarda, nanofarad derecelendirmeleri olan kapasitörler elektronik cihazların daha iyi ve daha hızlı çalışmasına yardımcı olur.Elektrik sinyallerindeki değişikliklere hızlı bir şekilde yanıt verirler ve az miktarda şarjı etkili bir şekilde saklarlar.Bu kapasitörler radyo frekansı (RF) devrelerinde yararlıdır ve burada sinyal gönderilmesine ve almaya yardımcı olurlar.Ayrıca, istenmeyen elektrik parazitini azaltarak sinyal kalitesini artıran gürültü bastırma sistemlerinde bulunurlar.Başka bir kullanım, voltajı stabilize ettikleri ve hassas elektronik parçaları ani voltaj değişikliklerinden korudukları güç kaynağı devrelerinde.Elektronik tasarımı kolaylaştırmak için Nanofarad, devre diyagramlarında ve teknik belgelerde NF olarak yazılmıştır.Bu kısaltma, projeler için doğru kapasitörlerin hızlı bir şekilde tanımlanmasına yardımcı olur.Doğru kapasitör değerini kullanmak, özellikle küçük hataların bile sorunlara neden olabileceği yüksek frekanslı devrelerde önemlidir.

Microfarad (µf) nedir?

. Microfarad (µf) bir elektrik kapasitans birimidir.Farad'ın milyonda birine eşittir (1 uf = 10⁻⁶ f).Bu ünite yaygın olarak daha büyük kapasitörlerin kapasitansını ölçmek için kullanılır.Bu kapasitörler elektrik enerjisini güç kaynakları, ses sistemleri ve sinyal filtreleri gibi cihazlarda depolamaya ve serbest bırakmaya yardımcı olur.Daha küçük kapasitörlerden daha fazla yük depolayabildikleri için, stabil ve güvenilir performans gerektiren devrelerde mikrofarad kapasitörler kullanılır.Elektroniklerde, mikrofarad değerleri olan kapasitörler güç kaynağı devrelerinde rol oynar.Voltaj değişikliklerini azaltmaya ve elektrik çıkışını sabit tutmaya yardımcı olurlar.Bu, sabit bir güç kaynağı gerektiren cihazlarda önemlidir.

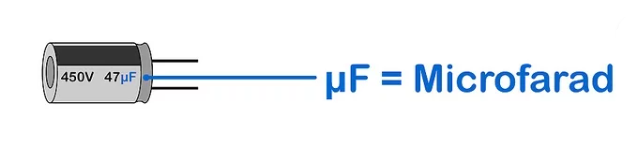

Şekil 2. Microfarad

Ses sistemlerinde, sinyal kuplajı için mikrofarad kapasitörleri kullanılır. Alternatif akım (AC) sinyallerinin geçmesine izin verirler. Net ve bozulmamış korumaya yardımcı olan doğrudan akımı (DC) engelleme ses.Bu kapasitörler olmadan, istenmeyen DC sinyalleri sese zarar verebilir teçhizat.Microfarad kapasitörleri de enerji depolamasında yararlıdır Sistemler.Depolayarak ve serbest bırakarak güç teslimatını düzeltmeye yardımcı olurlar gerektiğinde enerji.Bu, olması gereken elektronik cihazlarda yararlıdır. Hızlı bir şekilde değişen güç taleplerine ayarlayın.Küçük aletlerden büyüke endüstriyel makineler, bu kapasitörler verimliliği ve güvenilirlik.Enerji tamponları olarak hareket ederek ani voltajı önlerler hassas bileşenlere zarar verebilecek damlalar veya ani artışlar.

En yaygın mikrofarad kapasitör türlerinden biri elektrolitik kapasitördür.Bu kapasitörler genellikle alternatif akımı (AC) doğrudan akıma (DC) dönüştüren devrelerde bulunur.Bu dönüşüm, çoğu DC güçte çalıştığı için birçok elektronik cihaz için gereklidir.Bu devrelerdeki mikrofarad kapasitörleri, elektronik bileşenlerin uygun şekilde çalışması için önemli olan pürüzsüz ve kararlı bir güç akışını sağlamaya yardımcı olur.Ayrıca elektrik parçaları üzerindeki stresi azaltarak cihazların ömrünü uzatırlar.Tanımlamayı kolaylaştırmak için, mikrofarad kapasitörleri, bir mikrofarad için 1 µF gibi kapasitans değeri ile etiketlenir.Bu gösterim, devreleri için doğru kapasitörü seçmeye yardımcı olur.Devre arızalarından veya arızalardan kaçınmak için doğru kapasitör değerini kullanmak gerekir.Standart etiketlemeyi izleyerek ve mikrofarad kapasitörlerinin rolünü anlayarak, çok çeşitli uygulamalar için güvenilir elektronik sistemler tasarlayabilir ve oluşturabilirsiniz.

Farad ve kapasitif ölçümler

Farad (F), Uluslararası Birimler Sisteminde (SI) resmi kapasitans birimidir.Bir kapasitörün ne kadar elektrik yükünün saklayabileceğini ölçmeye yardımcı olur.Farad, denklem kullanılarak tanımlanır:

Bu formülde, C faradlarda kapasitans anlamına gelir, Q Coulombs'daki şarjı temsil eder ve V volt cinsinden voltajdır.Bir coulomb yükünü depolamak voltajının bir volt artmasına neden olursa bir kapasitör kapasitansına sahiptir.Bu, Farad'ın bir kapasitörün elektrik enerjisini ne kadar iyi tutabileceğini ve serbest bırakabileceğini ölçtüğü anlamına gelir.Bununla birlikte, bir Farad çok büyük bir birimdir, bu da onu günlük elektronikler için pratik hale getirir.Bir kapasitörün bir Farad kapasitansı olsaydı, çoğu elektronik cihaza sığmak için çok büyük olurdu.Bunun yerine, mikrofaradlar (µf), nanofaradlar (NF) ve picofarads (PF) gibi daha küçük birimler kullanın.Bu daha küçük birimler, çok fazla yer kaplamadan kompakt ve verimli elektronik devreler tasarlamayı kolaylaştırır.Bu alt birimleri kullanarak, kapasitörler belirli ihtiyaçlara uyacak şekilde farklı boyutlarda inşa edilebilir.İster küçük cep telefonlarında veya büyük güç sistemlerinde, kapasitörler voltaj değişikliklerini yumuşatmaya, istenmeyen gürültüyü filtrelemeye ve devreleri ani voltaj artışlarından korumaya yardımcı olur.

Çoğu elektronik cihaz mikrofarad veya nanofarad değerleri olan kapasitörler kullansa da, Farad özel uygulamalarda hala önemlidir.Bir örnek, çok yüksek kapasitans değerlerine sahip süper kapasitörlerdir.Bu süper kapasitörler, hızlı enerji patlamaları sağladıkları elektrikli araçlarda ve güç kaynağını stabilize etmeye yardımcı oldukları yenilenebilir enerji sistemlerinde kullanılır.Hızlı bir şekilde şarj edebilecekleri ve deşarj yapabildikleri için, süper kapasitörler yüksek enerji taleplerini verimli bir şekilde ele almak için yararlıdır.Farad'ı ve daha küçük birimlerini anlamak, farklı elektronik tasarımlar için doğru kapasitörlerin seçilmesine yardımcı olur.Uygun kapasitans değerini seçerek, cihazların sorunsuz ve güvenilir bir şekilde çalışmasını sağlayabilirsiniz.Bu bilgi, çeşitli endüstrilerde daha iyi ve daha verimli elektronik sistemler geliştirmek için gereklidir.

Nanofarad - Microfarad Dönüşüm Tablosu

Mikrofaradlara dönüştürülen çeşitli nanofarad ölçümlerini gösteren tablo.

Nanofarad (NF)	Microfarad (µf)
0.01 NF	0.00001 µf
0.1 NF	0.0001 µF
1 nf	0.001 µf
2 nf	0.002 µf
3 nf	0.003 µf
4 nf	0.004 µf
5 nf	0.005 µf
6 NF	0.006 µf
7 nf	0.007 µf
8 NF	0.008 µf
9 NF	0.009 µf
10 nf	0.01 µF
20 nf	0.02 µf
30 nf	0.03 µf
40 nf	0.04 µf
50 nf	0.05 µF
60 nf	0.06 µF
70 nf	0.07 µf
80 nf	0.08 µf
90 nf	0.09 µF
100 nf	0.1 µF
200 nf	0.2 μf
300 nf	0.3 μf
400 nf	0.4 μf
500 nf	0.5 μf
600 nf	0.6 μf
700 nf	0.7 μf
800 nf	0.8 μf
900 nf	0.9 μf
1000 nf	1 µF
2000 nf	2 µF
3 000 nf	3 µF
4 000 nf	4 µF
5 000 nf	5 µF
6 000 nf	6 µF
7 000 nf	7 uf
8 000 nf	8 µF
9 000 nf	9 uf
10 000 nf	10 uf

Nanofaradlar nasıl mikrofaradlara dönüştürülür?

Kapasitans değerlerinin nanofaradlardan (NF) mikrofaradlara (µF) dönüştürülmesi, elektronikte önemli bir görevdir.Bileşenlerin birlikte doğru çalışmasını sağlayarak devreler için doğru kapasitörlerin seçilmesine yardımcı olur.Kapasitansı tanımlamak için farklı ölçüm birimleri kullanılır, bu nedenle devre diyagramlarını okurken, parçaları sipariş ederken veya elektronik cihazlardaki kapasitörleri değiştirirken aralarında nasıl geçiş yapılacağını anlamak gerekir.

Dönüşüm yöntemi

Nanofaradları mikrofaradlara dönüştürmek için basit bir kuralı hatırlamanız gerekir:

Bu, bir kapasitans değerini nanofaradlardan mikrofaradlara değiştirmek için, sadece 1000'e bölündüğünüz anlamına gelir. Bu yöntem, çeşitli elektronik uygulamalarda farklı kapasitör değerleriyle çalışırken doğruluk ve tutarlılık sağlar.Diyelim ki 5000 NF etiketli bir kapasitörünüz var ve onu mikrofaradlara dönüştürmeniz gerekiyor:

Yani, 5000 nf 5 uF'ye eşittir.Bu basit bölünme kuralını izleyerek, herhangi bir nanofarad değerini karışıklık olmadan mikrofaradlara hızlı bir şekilde dönüştürebilirsiniz.Bu dönüşümün arkasındaki neden, uluslararası birim sisteminde (SI) kullanılan metrik öneklerin tanımlarında yatmaktadır:

• Mikro (µ) 10⁻⁶ farad (bir faradın milyonda biri) anlamına gelir.

• Nano (N) 10⁻⁹ farad (bir faradın milyarda biri) anlamına gelir.

Bir mikrofarad (1 uF) 1000 nanofarad (1000 nf) 'e eşit olduğundan, dönüşüm basit bir 1000: 1 oranını takip eder.Bu, hesaplamaları kolaylaştırır ve farklı kapasitans birimleri arasında geçiş yaparken hataları önlemeye yardımcı olur.Bu dönüşüm, özellikle devre diyagramlarında kapasitör değerlerini okurken veya farklı etiketleme sistemleriyle çalışırken elektronikte çok yararlıdır.Bazı üreticiler nanofaradlarda kapasitans listelerken, diğerleri mikrofarad kullanıyor.Bu birimler arasında geçiş yapabilmek, bileşenleri seçerken hataların önlenmesine yardımcı olur.Bu bilgiye, kapasitörleri değiştirirken de gereklidir.Bir devre 0.47 µf gerektiriyorsa, ancak mevcut kapasitör 470 nf olarak etiketlenirse, 470 nf = 0.47 µf'nin doğru kısmı güvenle kullanmanıza izin verdiğini bilerek.Bu basit dönüşümde ustalaşarak, hem küçük elektronik aletlerde hem de karmaşık endüstriyel sistemlerde uygun kapasitör seçimini sağlayabilir, devre işlevselliğini koruyabilir ve elektrik arızalarını önleyebilirsiniz.

Kapasitans dönüşüm formülleri

Elektronikte kapasitans değerlerinin farklı birimler arasında nasıl dönüştürüleceğini anlamak çok önemlidir.Devreler tasarlarken, diğerleri genellikle nanofaradlar (NF) ve mikrofaradlar (µF) gibi farklı birimlerde etiketlenmiş kapasitörlerle çalışır.Bu birimler arasında nasıl geçiş yapılacağını bilmek, doğru bileşenlerin elektronik sistemlerde doğru bir şekilde seçilmesini ve doğru şekilde kullanılmasına yardımcı olur.Kapasitans, bir kapasitörün ne kadar elektrik yükünün saklayabileceğinin bir ölçüsüdür.Kapasitörler birçok boyutta geldiğinden, değerlerinin daha kolay okunması ve kullanılması için farklı birim önekleri ile etiketlenirler.Nanofaradlar (NF) ve mikrofaradlar (µF) arasında dönüşüm yeteneği, elektronik devrelerin tasarlanması, analiz edilmesi ve giderilmesi için ihtiyaç vardır.

Kapasitans değerini değiştirmek için Nanofarads (NF) ile Mikrofaradlar (µf), nanofarad sayısını 0.001 ile çarpın.Bunun nedeni 1 Microfarad'ın 1000 nanofaradlara eşit olmasıdır.Dönüşüm Formülü:

Örnek, 2200 NF kapasitörünüz varsa ve mikrofaradlara dönüştürmek istiyorsanız:

Yani, 2200 nf 2.2 uF'ye eşittir.

Kapasitans değerini dönüştürmek için Mikrofaradlar (µf) ile Nanofarads (NF), mikrofarad sayısını 1000 ile çarpın. 1 Microfarad 1000 nanofarad içerdiğinden, bu basit çarpma eşdeğer değeri hızlı bir şekilde bulmaya yardımcı olur.Dönüşüm Formülü:

Örnek, 4,7 uF kapasitanslı bir kapasitörünüz varsa ve nanofaradlara dönüştürmek istiyorsanız:

Yani, 4.7 uF 4700 nf'ye eşittir.

Bu basit formüller farklı kapasitans değerleriyle çalışmayı kolaylaştırır.Birçok devre diyagramı, veri sayfası ve bileşen etiketleri farklı birimler kullanır, bu nedenle hızlı ve doğru dönüşümler, bileşenleri değiştirirken veya yükseltirken, devre diyagramlarını değişen birim gösterimlerle okuma ve yorumlarken doğru kapasitörün seçilmesine yardımcı olur, doğru kapasitans değeri ile uygun devre işlevselliği sağlar,ve arızalara veya verimsizliklere yol açabilecek hataların önlenmesi.Bu dönüşümlere hakim olarak, elektronikle çalışan herkes, verimli ve güvenilir bir şekilde çalışan kapasitörleri ve tasarım devrelerini güvenle işleyebilir.İster küçük elektronik aletler veya büyük elektrik sistemleri üzerinde çalışma, bu basit hesaplamalar devre tasarımı ve performansta hassasiyet sağlar.

Pratik senaryolarda dönüşüm tekniklerini uygulamak

Kapasitans değerlerinin nanofaradlardan (NF) mikrofaradlara (µF) dönüştürülmesi, elektronikte yaygın bir görevdir.Birçok elektronik bileşen, özellikle kapasitörler, üreticiye veya bölgeye bağlı olarak farklı birim önekleri ile etiketlenir.Bazı devre diyagramları ve teknik özellikler mikrofaradlarda kapasitans değerlerini listelerken, diğerleri nanofaradlar kullanır.Doğru kapasitörün bir devrede kullanıldığından emin olmak için, bu birimler arasında kolayca dönüştürebilmeniz gerekir.Bu yetenek hataları önlemeye yardımcı olur, bileşenler arasında uyumluluk sağlar ve düzgün devre işlevselliğine izin verir.İster yeni bir devre tasarlamak, mevcut bir devreyi gidermek veya kapasitörleri değiştirmek olsun, nanofaradlar ve mikrofaradlar arasındaki hızlı ve doğru dönüşümler elektronik sistemlerde verimliliği ve güvenilirliği korumaya yardımcı olur.

Kapasitans dönüşümünün gerekli olduğu yaygın bir senaryo, daha büyük kapasitans değerleriyle çalışmaktır.2000 nanofarad (NF) etiketli bir kapasitörünüz olduğunu varsayalım, ancak devre diyagramınız gerekli kapasitansın mikrofaradlarda (µf) olması gerektiğini belirtir.Bu kapasitörün uygun olup olmadığını kontrol etmek için değerini mikrofaradlara dönüştürmelisiniz.NF'yi µF'ye dönüştürme formülü basittir: nanofaradlardaki kapasitansı 1000'e bölün. Bu formülü uygularken, 2000 nf ÷ 1000 = 2 µf hesaplıyoruz.Bu, 2000 NF kapasitansa sahip bir kapasitörün 2 uF'ye eşdeğer olduğu ve 2 uF kapasitör gerektiren herhangi bir devrede kullanılabileceği anlamına gelir.Bu hızlı dönüşüm, bileşen spesifikasyonlarının doğrulanmasını ve devre için doğru kapasitörün seçilmesini sağlar.

Başka bir örnek, daha küçük kapasitans değerlerinin nanofaradlardan mikrofaradlara dönüştürülmesini içerir.Diyelim ki 750 nf kapasitansa sahip bir kapasitörünüz var, ancak devre uyumluluk için değerin µf olmasını gerektiriyor.Aynı dönüşüm formülünü kullanarak 750 nf'yi 1000'e böleriz, bu da 0.75 uF ile sonuçlanır.Bu, 750 NF etiketli bir kapasitörün 0.75 uF etiketli biriyle aynı olduğunu doğrular.Bu basit ama etkili yöntem, kapasitörleri seçerken veya değiştirirken karışıklığı önlemeye yardımcı olur ve devre verimliliğini ve stabilitesini korumak için doğru değerlerin kullanılmasını sağlar.

Bu dönüşümleri anlamak ve uygulamak önemlidir, çünkü kapasitans değerleri genellikle çeşitli teknik belgeler ve devre diyagramlarında farklı birimlerde ifade edilir.Nanofaradlarda kapasitör değerlerini listeleyen bir veri sayfası ile çalışmak, ancak devre tasarlıyor MicroFarads kullanır, iki arasında nasıl dönüştürüleceğini bilerek doğru bileşenlerin seçilmesini sağlar.Bu bilgi, farklı tedarikçilerden kapasitör sipariş ederken yararlıdır.Belirli bir kapasitör değerinin kullanılamadığı durumlarda, bu birimler arasında dönüşüm, eşdeğer bir kapasitansla uygun bir alternatif bulmaya, devre düzenlemesinde veya onarımdaki gecikmeleri önlemeye izin verir.Kapasitans dönüşüm tekniklerine hakim olmak, elektronik devrelerin doğruluğunu, uyumluluğunu ve güvenilirliğini sağlamak.Nanofaradlar ve mikrofaradlar arasında dönüşüm, devre arızalarının önlenmesine, maliyetli hatalardan kaçınmaya ve sorunsuz elektronik performans sağlamaya yardımcı olur.Basit elektronik gadget'lar veya karmaşık endüstriyel devreler üzerinde çalışmak, bu birimler arasında hızlı ve doğru bir şekilde nasıl geçileceğini bilmek, elektronik tasarım ve sorun gidermede verimliliği ve hassasiyeti artıran değerli bir beceridir.

Standart kapasitans değerleri ve e-serisi

Elektroniklerde, kapasitörler birçok farklı değerde gelir, ancak mümkün olan her değer üretilmez.Bunun yerine, kapasitör değerleri e-serisi adı verilen standart bir sistemi takip eder.Bu sistem, kapasitörlerin mantıksal ve pratik değerlerde mevcut olmasını sağlayarak devreler için doğru bileşenlerin seçilmesini kolaylaştırır.E-Serisi, değerleri farklı hassasiyet ve tolerans seviyelerini kapsayacak şekilde düzenler ve elektronik cihazların sonsuz bir bileşen değerlerine ihtiyaç duymadan güvenilir bir şekilde çalışmasına izin verir.

E-Serisi, bileşen değerlerini yapılandırılmış bir şekilde düzenleyen, her on yılı (1'den 10'a, 10 ila 100'e kadar bir değer aralığı) belirli sayıda tercih edilen değere bölen bir sistemdir.Bu değerler logaritmik bir ölçek kullanılarak seçilir, yani serideki her adım önceki değerden bir yüzde artışı temsil eder.Farklı e-serisi grupları, elektronik bileşenlerde çeşitli tolerans seviyelerine uyacak şekilde bulunur.Bir serinin on yılda ne kadar çok değer varsa, tolerans o kadar dar ve bileşenler o kadar hassas olur.

E3 Serisi: On yılda 3 değer içerir ve ±%40 büyük toleransı olan bileşenler için kullanılır.Bunlar, yüksek hassasiyetin gerekli olmadığı uygulamalarda kullanılır.

E6 Serisi: On yılda 6 değer içerir ve ±% 20 toleransı olan bileşenler için kullanılır.Bu seri maliyet ve hassasiyeti dengeler ve elektronikte yaygın olarak bulunur.

E12 Serisi: On yılda 12 değer içerir ve ±% 10 toleransı olan bileşenler için kullanılır.Daha doğru elektronik uygulamalar için tercih edilir.

E24 Serisi: On yılda 24 değer içerir ve ±% 5 toleransı olan bileşenler için tasarlanmıştır.Endüstriyel ve özel elektroniklerde kullanılır.

E48 Serisi: On yılda 48 değer içerir ve ±% 2 toleransı destekler.İletişim cihazları gibi yüksek hassasiyetli uygulamalar için uygundur.

E96 Serisi: On yılda 96 değer içerir ve ±% 1 toleransı destekler.Bu seri, bileşen değerlerinin oldukça doğru olması gereken hassas elektroniklerde kullanılır.

E192 Serisi: On yılda 192 değer içerir ve son derece sıkı toleransları ±%0.5, ±%0.25 veya ±%0.1 olan bileşenler için kullanılır.Bu kapasitörler ileri teknoloji ve hassas mühendislik projelerinde mükemmeldir.

Örneğin, E6 serisinde tercih edilen kapasitör değerleri 10, 15, 22, 33, 47 ve 68 içerir. Seri E12, E24 ve ötesine geçtikçe, devre tasarımlarında daha fazla ayarlamaya izin vermek için daha spesifik değerler eklenir..Bu sistem, mümkün olan her sayıyı gerektirmeden en uygun kapasitör değerini seçebilmenizi sağlar ve bileşen seçimini daha basit ve daha verimli hale getirir.

AC devrelerinde kapasitif reaktanın hesaplanması

AC devreleriyle çalışırken kapasitif reaktansını anlamak önemlidir.Kapasitörler AC devrelerinde DC devrelerinde olduğu gibi davranmazlar.Sadece yükü depolamak yerine, alternatif akım (AC) akışına sinyalin frekansına bağlı olarak karşı çıkarlar.Bu muhalefet kapasitif reaktans (xₐₙₐₜₕc) olarak bilinir.Sabit kalan dirençten farklı olarak, kapasitif reaktans AC sinyalinin frekansına ve kapasitörün kapasitansına bağlı olarak değişir.Kapasitif reaktanın nasıl hesaplanacağını öğrenmek, sinyal filtreleme, empedans eşleştirme ve faz kayması gibi uygulamalarda doğru çalışan devrelerin tasarımına yardımcı olur.Bir kapasitörün bir AC devresindeki kapasitif reaktansı, formül kullanılarak hesaplanabilir:

Neresi XC kapasitif reaktansıdır (ohm olarak ölçülür, ω), F AC sinyalinin frekansıdır (Hertz, Hz'de ölçülür), C kapasitans mı (Farads, F) ve π (PI) matematiksel bir sabittir, yaklaşık 3.14159.

Bu formül, kapasitif reaktanın hem frekans hem de kapasitans ile ters orantılı olduğunu göstermektedir.Pratik terimlerle, frekans arttığında, kapasitif reaktans azalır ve daha fazla AC'nin kapasitörden geçmesine izin verir.Benzer şekilde, kapasitans arttığında, reaktans da azalır, yani kapasitör daha büyük bir AC akışına izin verir.Bu ilişki devre tasarımında, özellikle kapasitörlerin sinyal akışını ve sistem performansını kontrol etmede rol oynadığı filtreleme, birleştirme ve empedans eşleştirme gibi uygulamalarda önemlidir.

Devrelerde kullanılan çoğu kapasitörün kapasitans değerleri vardır Mikrofaradlar (µf) veya Nanofarads (NF), formülü uygulamadan önce bu değerleri faradlara (f) dönüştürmek önemlidir.Dönüşüm kuralları:

• 1 µf = 1 × 10⁻⁶ f (bir mikrofarad, bir faradın milyonunda eşittir).

• 1 nf = 1 × 10⁻⁹ f (bir nanofarad, bir faradın milyarda birine eşittir).

Hesaplamalar yapmadan önce, doğruluğu sağlamak için her zaman Farads'daki kapasitansı ifade edin.

Örnek hesaplamalar: frekans ve kapasitansın etkileri

Farklı frekanslarda kapasitif reaktans

100 NF (0.1 uF veya 0.1 × 10⁻⁶ f) kapasitanslı bir kapasitör düşünelim ve kapasitif reaktansını farklı frekanslarda hesaplayalım:

1. 50 Hz'de:

2. 1 kHz'de (1000 Hz):

3. 10 kHz'de (10.000 Hz):

Bu sonuçlar frekans arttıkça kapasitif reaktanın azaldığını göstermektedir.Bu, daha yüksek frekanslarda, kapasitörün daha fazla AC'nin geçmesine izin verdiği ve elektronik devrelerde etkili bir yüksek geçişli filtre haline getirdiği anlamına gelir.

Farklı kapasitans değerleri ile kapasitif reaktans

Şimdi, farklı kapasitörler kullanırken kapasitif reaktanın nasıl değiştiğini görelim, frekans sabitini 1 kHz (1000 Hz) 'de tutarak:

1. 10 nf (0.01 uf veya 0.01 × 10⁻⁶ f) için:

2. 1 µf (1 × 10⁻⁶ f) için:

3. 10 × 10⁻⁶ F için:

Bu hesaplamalar kapasitans arttıkça kapasitif reaktanın azaldığını göstermektedir.Bu, daha büyük kapasitörlerin daha fazla AC'nin akmasına izin verdiği anlamına gelir, bu da güç kaynağı filtreleme gibi uygulamalarda yararlıdır, burada kapasitörler voltaj dalgalanmalarını düzeltmeye yardımcı olur.

Devre performansı üzerindeki etkiler

Frekans filtreleri: Kapasitörler frekans filtreleme uygulamalarında, özellikle düşük geçişli ve yüksek geçişli filtrelerin tasarlanmasında rol oynar.Yüksek geçişli bir filtre, düşük frekanslı sinyalleri bloke ederken yüksek frekanslı sinyallerin geçmesine izin verir, bu da ses eşitleme ve sinyal işleme gibi uygulamalarda yararlıdır.Tersine, düşük geçişli bir filtre, sinyalleri düzeltmede ve güç kaynaklarındaki gürültüyü azaltmada daha yüksek frekansları hafifletirken düşük frekanslı sinyallere izin verir.Kapasitans değerini dikkatlice seçerek, bu filtrelerin kesme frekansına ince ayar yaparak hangi frekanslara izin verildiğini veya bastırıldığını kontrol edebilirsiniz.Bu prensip, net sinyal iletimi ve alımı için hassas frekans kontrolünün gerekli olduğu ses sistemlerinde, radyolarda ve iletişim cihazlarında yaygın olarak uygulanmaktadır.

Empedans eşleştirme: AC devrelerinde, güç aktarımını en üst düzeye çıkarmak ve sinyal yansımasını veya kaybını en aza indirmek için empedans eşleştirme önemlidir.Uyumsuz empedans, özellikle yüksek frekanslı uygulamalarda verimsiz enerji transferine, sinyal bozulmasına ve istenmeyen parazitlere yol açabilir.Kapasitörler, bir devrenin empedansının reaktif bileşenini ayarlayarak optimum sinyal akışını sağlayarak uygun empedans eşleşmesinin elde edilmesine yardımcı olur.Bu teknik, tutarlı sinyal gücünün ve netliğinin korunması gereken radyo frekansı (RF) devreleri ve ses elektroniklerinde önemlidir.Düzgün eşleşen empedans, antenlerin, iletim hatlarının ve amplifikatörlerin verimliliğini artırarak genel devre performansını ve stabilitesini artırır.

Faz kaydırma: AC devrelerindeki kapasitörlerin benzersiz özelliklerinden biri, alternatif bir akım sinyalinin fazını 90 derece kaydırma yetenekleridir.Tamamen kapasitif bir devrede, akım voltajı çeşitli elektronik uygulamalarda stratejik olarak kullanılan bir davranış olan bir döngünün dörtte biri kadar yol açar.Bu faz kaydırma özelliği, kapasitörlerin saatler ve sinyal işleme devreleri için kararlı dalga formları üretmeye yardımcı olduğu osilatörlerde mükemmeldir.Ayrıca, belirli türde elektrik motorları türlerini başlatmak ve çalıştırmak için gerekli faz farkını oluşturmak üzere motor kontrol devrelerinde de kullanılır.Faz kaydırma için kapasitörlerden yararlanarak, çok çeşitli uygulamalarda daha verimli sinyal işleme ve kontrol sistemleri tasarlayabilirsiniz.

Nanofarad'da Microfarad Dönüşümünde Yaygın Hatalar

Kapasitörler genellikle farklı birimler kullanılarak etiketlendiğinden, aralarında dönüşümün doğru yolunu anlamak doğru devre tasarımı ve uygun bileşen seçimi sağlar.Bununla birlikte, dönüşüm sürecindeki küçük hatalar bile elektronik devrelerde büyük sorunlara neden olabilir.Kapasitans değerlerindeki hatalar yanlış sinyal işleme, kararsız güç kaynağı düzenlemesi ve hatta tam devre arızasına yol açabilir.Bu sorunları önlemek için, NF ila µF dönüşümleri sırasında yapılan yaygın hataların ve bunlardan nasıl kaçınılacağını fark etmek önemlidir.

Doğru dönüşüm faktörüne bağlılık

NF'yi µF'ye dönüştürmenin en önemli yönlerinden biri doğru dönüşüm faktörünü kullanmaktır.Temel kural:

1µf = 1000nf

Bu, nanofaradları mikrofaradlara dönüştürmek için 1000'e bölünmeniz gerektiği anlamına gelir. Benzer şekilde, mikrofaradları nanofaradlara dönüştürmek için 1000 ile çoğalırsınız. Yanlış bir dönüşüm faktörü kullanıldığında yaygın bir hata oluşur.Bazı insanlar yanlışlıkla 1000 yerine 100 veya 10.000'e bölünür, bu da tamamen yanlış kapasitans değerlerine neden olur.Örneğin, 4700 NF'niz varsa ve yanlışlıkla 1000 yerine 100'e bölünürseniz, doğru 4.7 µf yerine 47 µf alırsınız.Böyle bir hata, devre performansında ciddi uyumsuzluklara yol açarak kararsızlığa veya yanlış filtreleme özelliklerine neden olabilir.

Bu hatayı önlemek için, hesaplamalar gerçekleştirmeden önce her zaman dönüşüm faktörünü iki kez kontrol edin.Emin değilseniz, standart kapasitans dönüşüm tablolarına bakın veya sonucu doğrulamak için bir hesap makinesi kullanın.Beklenen cevabı zihinsel olarak tahmin etme alışkanlığı geliştirmek, hataların yakalanmasına da yardımcı olabilir.1000 nf gibi bir değeri dönüştürüyorsanız, sonucun 1 µf olmasını beklemelisiniz ve bundan herhangi bir sapma kırmızı bir bayrak oluşturmalıdır.

Doğru ondalık bölme

Ondalık yerleşim, kapasitans dönüşümünde bir başka önemli hata kaynağıdır.NF ila µf dönüşümü 1000'e bölünmeyi içerdiğinden, ondalık noktayı üç yeri sola taşımalısınız.Ondalık noktanın yanlış yerleştirilmesi tamamen yanlış kapasitans değerlerine neden olabilir.Örneğin, 5000 nf'yi mikrofaradlara dönüştürmeyi düşünün:

5000 nf ÷ 1000 = 5 µf

Eğer ondalık olarak yanlış yerleştirilirse, sonuç yanlış 0.005 µf veya 500 uF olarak yazılabilir, her ikisi de tamamen yanlıştır.Bir devrede bu tür yanlış değerlerin kullanılması, osilatörlerde zamanlama hataları, filtrelerde yanlış frekans yanıtı ve güç kaynağı devrelerinde aşırı veya yetersiz güç düzenlemesi gibi ciddi sorunlara neden olabilir.Bu tür hataları önlemek için, sonucun büyüklüğünü kontrol ederek her zaman dönüşümünüzü doğrulayın.Binlerce bir değeri dönüştürüyorsanız, sonuç tam sayı veya 1000 nf'in altına dönüştürüyorsanız, sonuç 1 µf'nin altında bir ondalık olmalıdır.Dönüşüm formülünü yazmak ve cevabı sonlandırmadan önce ondalık sayıyı dikkatlice konumlandırmak, hataların azaltılmasına yardımcı olabilir.

Birim tutarlılığını korumak

Devre hesaplamalarındaki birçok hata, farklı kapasitans birimlerinin uygun dönüşüm olmadan karıştırılması nedeniyle ortaya çıkar.Bazen, önce ortak bir birime dönüştürmeden nf ve µF'deki değerleri birbirinin yerine kullanarak yanlışlıkla hesaplamalar gerçekleştirir.Örneğin, bir devre, biri 220 NF ve diğeri 0.47 µF olmak üzere iki kapasitörün toplam kapasitansını gerektiriyorsa, her ikisi de aynı ünitede olmadığı sürece doğrudan eklenemez.0.47 µf = 470 nf'den beri, toplam kapasitans şu olacaktır:

220 nf+470 nf = 690 nf

Yanlışlıkla doğrudan 220 nf + 0.47 µf eklerseniz, 0.47 µf = 0.47 nf varsayılarak, tamamen yanlış olan 220.47 nf'nin yanlış bir sonucu alırsınız.Bu tür yanlış hesaplamalar, genel devre davranışını etkileyen yanlış bileşen seçimine yol açabilir.Bu hataları önlemek için, hesaplamalar gerçekleştirmeden önce her zaman tüm değerleri aynı üniteye dönüştürün.Kapasitansları eklerken veya karşılaştırırken, NF veya µF gibi tutarlı bir birim seçin ve devam etmeden önce tüm değerlerin düzgün bir şekilde dönüştürüldüğünden emin olun.

Hassasiyet ve yuvarlama hususları

Kondansatör değerleri, özellikle zamanlama devrelerinde, frekans filtreleri ve yüksek hızlı sinyal uygulamalarında yüksek hassasiyet gerektirir.Yuvarlama hatalarının devre performansı üzerinde etkisi olabilir.Örneğin, 749 NF etiketli bir kapasitörle çalışıyorsanız, basitlik için 0,7 uF'ye yuvarlamak cazip gelebilir.Bununla birlikte, daha doğru dönüşüm 0.749 uF'dir.Düşük hassas devrelerde küçük fark önemli olmayabilir, ancak yüksek frekanslı uygulamalarda veya hassas zamanlama devrelerinde, performansta belirgin sapmalara neden olabilir.

Frekansı belirlemek için belirli bir kapasitans değerine sahip bir kapasitör kullanarak bir zamanlayıcı devresi düşünün.Kondansatör değeri yanlış yuvarlanırsa, devrenin salınım frekansı kayarak sinyallerin zamanlamasını etkileyebilir.Benzer şekilde, radyo frekansı (RF) uygulamalarında, kapasitör değerlerindeki hafif yuvarlama hataları bile sinyal iletimini ve alım özelliklerini değiştirebilir, bu da verimlilik veya parazitin azalmasına neden olabilir.Bu tür sorunlardan kaçınmak için, hesaplamalar sırasında tam hassasiyeti koruyun ve gerekirse sadece son adımda yuvarlayın.Mevcut bileşenlerle uyumluluğu sağlamak için e-serisinden standart kapasitör değerleri kullanın.Devrede kullanılan gerçek kapasitör değerinin hesaplanan gereksinimi eşleştirdiğinden emin olmak için üretici özelliklerini doğrulayın.

Elektronik devrelerde kapasitörlerin rolleri

Elektronik cihazların uygun şekilde çalışmasına katkıda bulunan çok çeşitli roller oynayan kapasitörler.Bu küçük ama güçlü bileşenler, elektrik enerjisini depolamak ve yönetmek için tasarlanmıştır, bu da onları güç stabilitesi, sinyal işleme veya frekans kontrolü gerektiren devrelerde önemli hale getirir.Kapasitörler, akıllı telefonlardan ve bilgisayarlardan televizyonlara ve endüstriyel makinelere kadar hemen hemen her elektronik cihazda bulunur.Elektrik enerjisini şarj etme ve deşarj etme yetenekleri, her biri özenle seçilmiş kapasitans değerlerine sahip belirli kapasitör türlerini gerektiren birçok farklı uygulama için onları hızlı bir şekilde yararlı hale getirir.Kapasitörlerin farklı rollerde nasıl çalıştığını anlamak, elektronik devrelerin tasarlanması, sürdürülmesi ve sorun gidermesinin anahtarıdır.

Enerji depolama ve voltaj stabilizasyonu

Kapasitörlerin en önemli fonksiyonlarından biri elektrik enerjisini depolamak ve voltaj seviyelerini stabilize etme.Bu rolde, kapasitörler geçici olarak elektrik yükü tutan ve gerektiğinde serbest bırakan küçük şarj edilebilir piller gibi davranırlar.Bu işlev, kapasitörlerin güç kaynağı dalgalansa veya elektrik yükü aniden değişse bile sabit bir voltaj çıkışının korunmasına yardımcı olduğu güç kaynağı devrelerinde mükemmeldir.

Örneğin, bilgisayar güç kaynaklarında, kapasitörler CPU, bellek yongaları ve diğer hassas bileşenlerin kararlı bir güç kaynağı almasını sağlamada önemli bir rol oynar.Voltaj aniden düşerse veya sivri uçlarsa, kapasitörler dalgalanmayı telafi etmek için depolanan enerjiyi serbest bırakır ve sistemin çökmesini veya arızalanmasını önler.Benzer şekilde, kamera yanıp sönmelerinde, kapasitörler elektrik enerjisini depolar ve düğmeye basıldığında flaşa güç vermek için hızlı bir patlamada serbest bırakır.Bu enerji depolama fonksiyonu otomotiv elektroniğinde de önemlidir.Modern otomobiller, hepsi istikrarlı güç gerektiren GPS, sensörler ve bilgi -eğlence ekranları gibi birçok elektronik sistem kullanır.Kapasitörler, klima veya farların açıldığı gibi, güç talebinde hızlı değişiklikler olsa bile, aracın elektrik sisteminin sorunsuz çalışmasını sağlamaya yardımcı olur.

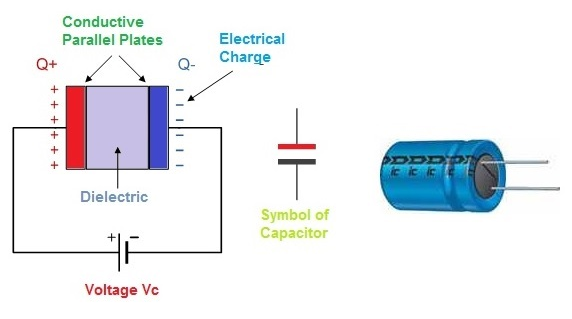

Şekil 3. Enerji depolama ve voltaj stabilizasyonu

Filtreleme gürültüsü ve çıkışları düzeltme

Kapasitörlerin bir başka fonksiyonu da elektrik gürültüsünü filtrelemek ve voltaj çıkışlarını yumuşatmaktır.Elektrik gürültüsü, sinyalleri bozabilen ve devre performansını etkileyebilen istenmeyen parazittir.Güç kaynağı devrelerinde, kapasitörler AC (alternatif akım) DC'ye (doğrudan akım) dönüştürüldüğünde meydana gelen dalgalanmaları ve voltaj ani artışlarını ortadan kaldırmaya yardımcı olur.Kapasitörler olmadan, dönüştürülmüş DC gücü hala AC voltajından küçük dalgalanmalar içerebilir ve bu da hassas devrelerde kararsız çalışmaya yol açabilir.

Örneğin, ses elektroniğinde, kapasitörler net, yüksek kaliteli sesi sağlamak için güç kaynaklarından gelen gürültüyü filtrelemek için kullanılır.Kapasitörler olmadan, güç dalgalanmaları hoparlörlerde ve mikrofonlarda istenmeyen uğultu veya uğultu sesleri getirebilir.Benzer şekilde, EKG makineleri ve işitme cihazları gibi tıbbi cihazlarda, kapasitörler güç sinyallerini temiz tutmada rol oynar, doğru okumalar ve net ses çıkışı sağlar.Kapasitörler ayrıca yakındaki elektrikli cihazlardan veya radyo sinyallerinden gelebilen elektromanyetik girişim (EMI) ve radyo frekansı girişimini (RFI) önlemeye yardımcı olur.Bu, parazitin veri kaybına veya sinyal bozulmasına neden olabileceği iletişim sistemleri, kablosuz cihazlar ve hassas enstrümantasyonda önemlidir.

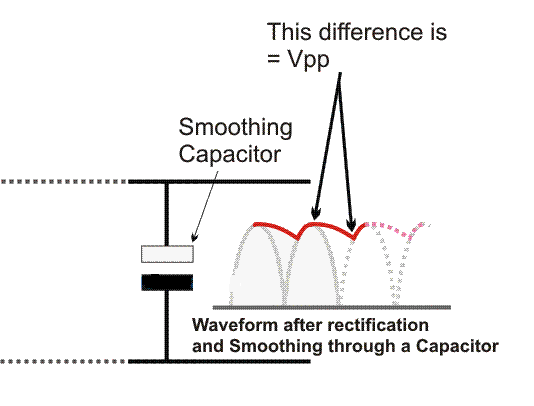

Şekil 4. Filtreleme gürültüsü ve çıkışları yumuşatma

Sinyal kuplajı ve ayrıştırma

Kapasitörler ayrıca, bir devreden geçerken elektrik sinyallerinin bütünlüğünün korunmasına yardımcı olan sinyal birleştirme ve ayrıştırma için yaygın olarak kullanılır.Sinyal kuplajı, AC sinyallerinin DC voltajını bloke ederken bir amplifikatörün veya devrenin farklı aşamaları arasında geçmesine izin verir.Bu, yalnızca amaçlanan sinyallerin bir sonraki aşamaya ulaşmasını sağlar ve istenmeyen DC yanlılığının sinyale müdahale etmesini önler.Bu, kapasitörlerin ses, müzik ve veri sinyallerini bozulmadan iletmeye yardımcı olduğu ses ve radyo devrelerinde yararlıdır.

Örneğin, bir mikrofon önsözünde, herhangi bir DC bileşenini bloke ederken yalnızca ses sinyalinin (AC) geçmesine izin vermek için mikrofon ve amplifikatör aşaması arasına bir kapasitör yerleştirilir.Bu, istenmeyen voltajın amplifikatöre ulaşmasını, ses netliğini artırmasını ve devreye verilen hasarı önlemesini önler.Öte yandan, sinyal ayrıştırması, istenmeyen AC gürültüsünü güç hatlarından çıkarmak için kapasitörlerin kullanılmasını içerir, bu da hassas elektronik bileşenlerin temiz, kararlı bir güç almasını sağlar.Mikrodenetleyicilerde ve dijital devrelerde, kapasitörler, veri işlemeye müdahale edebilecek yüksek frekanslı gürültüyü filtrelemek için güç pimlerinin yanına yerleştirilir.Bu, güvenilir çalışma için hassas voltaj regülasyonunun gerekli olduğu bilgisayarlar, akıllı telefonlar ve endüstriyel kontrol sistemlerinde önemlidir.

Zamanlama ve osilatör devrelerinde sinyal bütünlüğünü artırma

Kapasitörler zamanlama, frekans kontrolü ve osilatör devrelerinde kullanılır, burada belirli zaman aralıklarını veya frekanslarını belirlemek için dirençler ve indüktörlerle birlikte çalışırlar.Bu devreler, elektrik sinyallerinin kararlı ve kesin kalmasını sağlamak için saatlerde, sinyal jeneratörlerinde ve iletişim cihazlarında kullanılır.Örneğin, osilatör devrelerinde, kapasitörler ve indüktörler kararlı frekans sinyalleri üreten rezonans devreleri oluşturur.Bu sinyaller, doğru iletişim için doğru sinyal zamanlamasının mükemmel olduğu radyolar, televizyonlar ve kablosuz vericiler gibi cihazlarda kullanılır.Dijital saatlerde ve zamanlayıcılarda, kapasitörler yük ve deşarj döngülerini kontrol ederek işlemler arasındaki zaman aralıklarını belirler.Başka bir yaygın uygulama, iletişim sistemlerindeki sinyalleri senkronize etmek için kapasitörler kullanan faz kilitli döngülerdir (PLL'ler).PLL'ler, sinyallerin doğru zamanlamada alınmasını ve işlenmesini sağlamak için cep telefonlarında, uydu iletişimi ve GPS sistemlerinde kullanılır.

Çözüm

Nanofaradlara ve mikrofaradlara yakından bakmak bize elektronik devreler yapmada ne kadar önemli olduklarını gösteriyor.Gücü sabit tutmaya, enerjiyi yönetmeye ve cihazlardaki sinyallerin net ve doğru olduğundan emin olurlar.Bu makale bu birimler arasında nasıl değişeceğini ve bunu doğru bir şekilde yapmanın neden önemli olduğunu açıkladı.Ayrıca kapasitörler için standart değerleri ve AC devrelerindeki etkilerinin nasıl anlaşılacağı da kapsadı.Bu temel bilgileri anlamak, elektronik sistemlerin oluşturulmasına ve düzeltilmesine yardımcı olur, her gün güvendiğimiz cihazların iyi ve sorunsuz bir şekilde gerçekleştirilmesini sağlar.Bu basit rehber, daha fazla öğrenmeye ve teknolojide daha iyi yeniliklerin kapılarını açan yararlı bir araçtır.
