MCB vs MCCB vs RCCB vs ELCB: Tam Karşılaştırma Kılavuzu

Elektrik sisteminizi güvenli ve güvenilir tutmak için devre koruma cihazlarına ihtiyacınız vardır.Bu yazıda MCB, MCCB, RCCB ve ELCB'nin ne olduğunu, nasıl çalıştıklarını ve birbirlerinden nasıl farklı olduklarını öğreneceksiniz.Ayrıca her cihazın nerede kullanıldığını ve onu farklı durumlar için neyin uygun hale getirdiğini de göreceksiniz.

Katalog

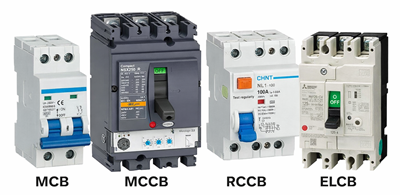

Şekil 1. MCB, MCCB, RCCB ve ELCB

MCB (Minyatür Devre Kesici) nedir?

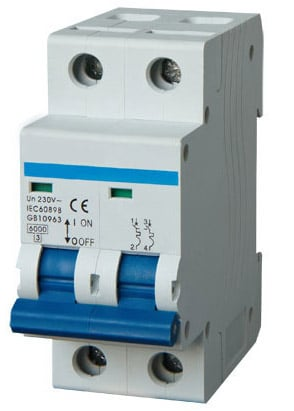

Şekil 2. MCB (Minyatür Devre Kesici)

Minyatür Devre Kesici (MCB), düşük voltajlı devreleri hasardan korumak için kullanılan otomatik bir elektrik koruma cihazıdır.Akım güvenli seviyeyi aştığında elektrik beslemesini keserek çalışır.Bu, bir devreye çok fazla cihazın bağlanması gibi aşırı yük koşullarının neden olduğu aşırı ısınmanın önlenmesine yardımcı olur.Ayrıca ani bir akım dalgalanmasının kablolara ve ekipmana zarar verebileceği kısa devrelere karşı da koruma sağlar.MCB, daha fazla riski önlemek için devreyi hızla açar ve bağlantısını keser.Güvenilir olması ve tetikleme sonrasında sıfırlanmasının kolay olması nedeniyle evlerde ve küçük binalarda yaygın olarak kullanılmaktadır.

MCCB (Kalıplanmış Kutulu Devre Kesici) nedir?

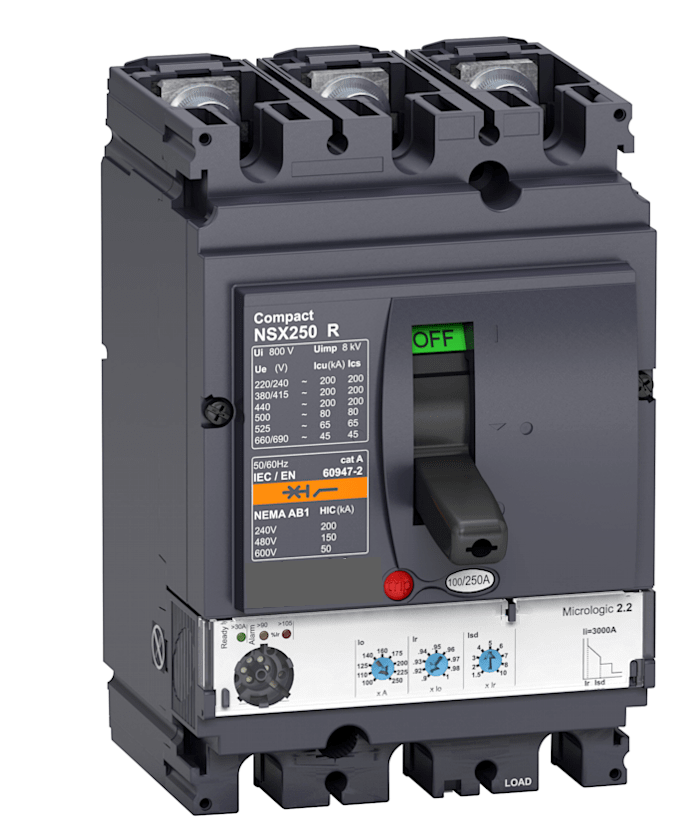

Şekil 3. MCCB (Kalıplanmış Kutulu Devre Kesici)

Kalıplanmış Kutulu Devre Kesici (MCCB), elektrik sistemlerinde daha yüksek akım seviyelerini idare etmek için tasarlanmış bir tür devre kesicidir.Daha fazla güce ihtiyaç duyulan uygulamalarda devreleri ve ekipmanları korumak için kullanılır.MCCB, aşırı yük veya arıza koşullarından kaynaklanan hasarı önlemek için aşırı akım akışını kesebilir.Temel özelliklerinden biri, kesicinin devre bağlantısını ne zaman keseceğini kullanıcıların kontrol etmesine olanak tanıyan ayarlanabilir açma ayarlarıdır.Bu, onu yük gereksinimlerine göre esnek korumaya ihtiyaç duyan sistemler için uygun kılar.MCCB'ler genellikle daha yüksek kapasite korumasının gerekli olduğu daha büyük elektrik kurulumlarında kullanılır.

RCCB (Kaçak Akım Devre Kesici) nedir?

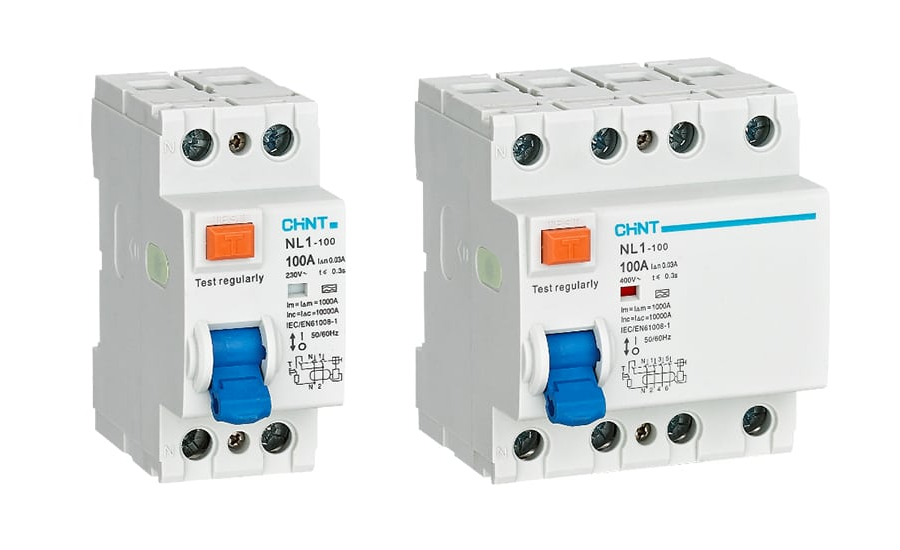

Şekil 4. RCCB (Kaçak Akım Devre Kesici)

Kaçak Akım Devre Kesici (RCCB), insanları elektrik çarpmasından korumak için kullanılan bir güvenlik cihazıdır.Elektrik, amaçlanan yolun dışına aktığında ortaya çıkan kaçak akımı tespit ederek çalışır.Bu dengesizlik tespit edildiğinde RCCB güç kaynağının bağlantısını hızla keser.Bu, elektrik arızalarından kaynaklanan ciddi yaralanmaların veya ölümcül kazaların önlenmesine yardımcı olur.RCCB'ler çok hassastır ve küçük kaçak akımlara kısa sürede cevap verebilir.Elektrik güvenliğini artırmak için genellikle evlere ve binalara kurulurlar.

ELCB (Toprak Kaçağı Devre Kesici) nedir?

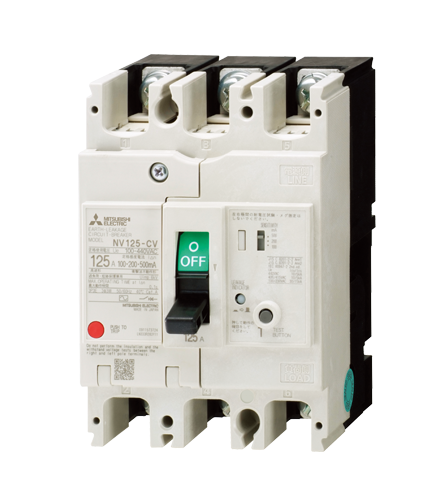

Şekil 5. ELCB (Toprak Kaçağı Devre Kesicisi)

Toprak Kaçağı Devre Kesicisi (ELCB), toprağa akım sızıntısını tespit etmek için kullanılan bir cihazdır.Akımın istenmeyen yollardan akmasına neden olabilecek elektrik arızalarını izleyerek çalışır.Böyle bir sızıntı tespit edildiğinde ELCB, riski azaltmak için güç kaynağını keser.İki ana ELCB türü vardır: voltajla çalışan ve akımla çalışan.Her tip toprak kaçağı koşullarına farklı tepki verir.ELCB'ler topraklama korumasının önemli olduğu elektrik sistemlerinde güvenliği artırmak için kullanılır.

MCB ve MCCB Arasındaki Fark

Özellik	MCB	MCCB
Güncel Derecelendirme Aralığı	0,5A ila 100A	16A'dan 2500A'ya
Gerilim Değeri	240/415V AC'ye kadar	600V AC'ye kadar (bağlantıya göre değişir) modeli)
Yolculuk Ayarları	Sabit (fabrika ayarı)	Ayarlanabilir (termal ve manyetik)
Kırma Kapasitesi	6kA'dan 16kA'ya	25kA'dan 100kA'ya
Direkler Mevcut	1P, 2P, 3P, 4P	1P'den 4P'ye
Montaj Tipi	DIN rayına monte	Panele/tabana monteli
Fiziksel Boyut	Küçük (modüler)	Büyük (kalıplanmış kasa)
Termal Koruma	Sabit bimetal şerit	Ayarlanabilir termal yolculuk
Manyetik Koruma	Sabit anlık yolculuk	Ayarlanabilir manyetik yolculuk
Ark Söndürme	Temel ark oluğu	Gelişmiş ark kanalı sistemi
Çalışma Mekanizması	Geçiş anahtarı	Geçiş veya motorlu mekanizma
Sıfırlama Yöntemi	Manuel sıfırlama	Manuel veya uzaktan sıfırlama
Aksesuar Desteği	Sınırlı (yardımcı bağlantılar)	Kapsamlı (şant açma, UV serbest bırakma, alarmlar)
Uygulama Aralığı	Konut ve hafif ticari	Endüstriyel ve ağır ticari
Seçicilik Koordinasyonu	Sınırlı	Yüksek (koordinasyonu destekler çalışmalar)

RCCB ve ELCB Arasındaki Fark

Özellik	RCCB (Kaçak Akım Devresi) Kırıcı)	ELCB (Toprak Kaçak Devresi Kırıcı)
Algılama Prensibi	Akım dengesizliğini ölçer (faz vs nötr)	Toprak voltajını ölçer veya kaçak akım (voltaj/akım tipi)
Çalışma Miktarı	Artık akım (IΔ)	Toprak voltajı (V) veya sızıntı akım (eski türler)
Tipik Hassasiyet Aralığı	10mA, 30mA, 100mA, 300mA	50mA ila 500mA (büyük ölçüde değişir)
Yolculuk Eşiği Doğruluğu	±%5 ila ±%10	±%20 veya daha fazla
Tepki Süresi	≤30 ms (30mA cihazlar için)	50–200 ms
Gerilim Bağımlılığı	Toprak voltajından bağımsız	Gerilim türü uygun gerektirir toprak gerilimi
Toprak Kablosu Gereksinimi	Çalıştırma için gerekli değildir	Uygun toprak gerektirir bağlantı
Koruma Kapsamı	Tüm sızıntı yollarını tespit eder (dolaylı temas dahil)	Geri dönen hatalarla sınırlı topraklama kablosu aracılığıyla
Şok Koruma Yeteneği	Yüksek (30mA insanı korur vücut)	Orta (daha az güvenilir) şok koruması)
Kurulum Standardı	Modern IEC'de yaygın olarak kullanılır sistemler	Modern çağda büyük ölçüde eskimiş standartlar
Mevcut Tipler	AC, A, F, B tipleri	Gerilimle çalışan ve akımla çalışan (eski)
Yanlış Açma	Düşük (kararlı tasarım)	Daha yüksek (dış etkenlerden etkilenir) voltaj bozuklukları)
Seçicilik Seçenekleri	Mevcut (zaman gecikmeli RCCB)	Sınırlı veya mevcut değil
Uygulama Alanları	Konut, ticari, endüstriyel	Eski kurulumlar, eski sistemler
Bakım Gereksinimi	Düşük (test düğmesi periyodik kontrol et)	Daha yüksek (toprak sistemi olmalıdır) düzenli olarak doğrulandı)
Modern Kodlara Uyum	Tamamen uyumlu (IEC/BS standartlar)	Çoğunlukla uyumsuz veya kullanımdan kaldırıldı

MCB MCCB RCCB ve ELCB uygulamaları

1. Konut Elektrik Sistemleri

MCB'ler ve RCCB'ler evlerde kabloları ve insanları korumak için yaygın olarak kullanılmaktadır.Elektrik yangınlarını önlemeye ve elektrik çarpması riskini azaltmaya yardımcı olurlar.Bu cihazlar günlük güvenlik amacıyla dağıtım panolarına monte edilir.Kullanımları evlerde istikrarlı ve güvenli güç kaynağı sağlar.

2. Ticari Binalar

Ticari kurulumlar aydınlatma, HVAC ve ofis ekipmanları için güvenilir koruma gerektirir.MCCB'ler genellikle daha yüksek yük talepleri nedeniyle kullanılır.RCCB'ler ortak alanlar için ekstra bir güvenlik katmanı ekler.Bu kombinasyon hem operasyonel hem de kişisel koruma sağlar.

3. Endüstriyel Tesisler

Endüstriler, ağır makineleri ve yüksek güçlü sistemleri yönetmek için MCCB'leri kullanıyor.Bu cihazlar büyük akımları yönetir ve pahalı ekipmanları korur.Arıza sürelerini ve hasarları önlemek için güvenilir koruma önemlidir.Doğru kullanım üretkenliği ve sistem güvenliğini artırır.

4. Elektrik Dağıtım Panoları

Sistem tasarımına bağlı olarak dağıtım panolarında dört cihazın tamamı kullanılabilir.Birden fazla devrenin yönetilmesine ve arızalardan korunmasına yardımcı olurlar.Doğru düzenleme, düzenli ve güvenli güç dağıtımı sağlar.Bu hem küçük hem de büyük sistemler için iyidir.

5. Dış Mekan ve Zorlu Ortamlar

Bazı kurulumlar nem veya toz gibi zorlu koşullarda koruma gerektirir.Sistem ihtiyaçlarına göre MCCB'ler ve ELCB'ler kullanılabilir.Bu cihazlar dengesiz ortamlarda bile güvenliğin korunmasına yardımcı olur.Doğru cihazı seçmek uzun vadeli performans sağlar.

6. Özel Güvenlik Tesisatları

Atölyeler veya ıslak alanlar gibi belirli alanlar ekstra güvenlik önlemleri gerektirir.RCCB'ler bu tür ortamlarda şok riskini azaltmak için yaygın olarak kullanılır.ELCB'ler toprak kaçağı izlemenin gerekli olduğu yerlerde de kullanılabilir.Bu uygulamalar insan hayatının ve ekipmanlarının korunmasına odaklanmaktadır.

Çözüm

Her devre koruma cihazı, kabloları ve ekipmanı korumaktan insanları elektrik çarpmasından korumaya kadar farklı bir amaca hizmet eder.MCB'ler ve MCCB'ler farklı kapasite seviyelerinde aşırı yük ve kısa devre korumasını yönetirken, RCCB'ler ve ELCB'ler sızıntı ve topraklama hatalarına odaklanır.Duyarlılık, yanıt ve uygulamadaki farklılıklar, onları konut, ticari ve endüstriyel sistemler gibi belirli ortamlar için uygun kılar.Doğru cihazın seçilmesi, etkili ve güvenilir koruma sağlamak için yüke, güvenlik gereksinimlerine ve sistem koşullarına bağlıdır.
