MC9328MX21CVM İşlemci: Özellikler, özellikler, uygulamalar ve alternatifler

Bu makalede, I.MX21 ailesinden bir işlemci olan MC9328MX21CVM hakkında bilgi edineceksiniz.Ne olduğunu, sunduğu özellikleri ve multimedya, bellek ve ekran işlevleriyle nasıl çalıştığını gözden geçireceğiz.Ayrıca blok diyagramını, özelliklerini, uygulamalarını ve adım adım programlama işlemini de göreceksiniz.Sonunda, bu çipin nerede kullanıldığını, artılarını ve eksilerini ve benzer parçaları arıyorsanız hangi seçeneklere sahip olduğunuzu anlayacaksınız.

Katalog

MC9328MX21CVM nedir?

. Mc9328mx21cvm şimdi NXP'nin bir parçası olan Freescale Semiconductor tarafından geliştirilen I.MX21 mikroişlemci ailesinin bir üyesidir.266 MHz'e kadar çalışan ARM926EJ-S çekirdeğinin etrafında inşa edilen bu cihaz, multimedya ve gömülü uygulamalar için verimli işleme sunmak üzere tasarlanmıştır.Daha geniş I.MX21 ailesi aynı çekirdek mimariyi paylaşır, ancak ambalaj boyutları, termal notlar ve uyumluluk seçeneklerindeki farklılıklarla farklı ihtiyaçları karşılamak için birden fazla varyant sunar.Bu varyasyonlar, seri boyunca yazılım uyumluluğunu korurken maliyet, performansı ve form faktörü gereksinimlerini dengelemeye izin verdi.

MC9328MX21CVM mi arıyorsunuz?Mevcut stok, teslim süresi ve fiyatlandırmayı kontrol etmek için bizimle iletişime geçin.

MC9328MX21CVM CAD modelleri

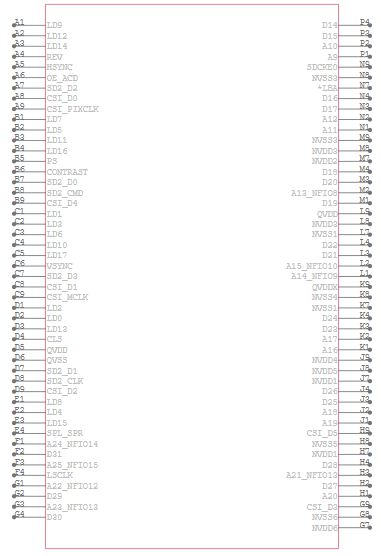

Mc9328mx21cvm sembolü

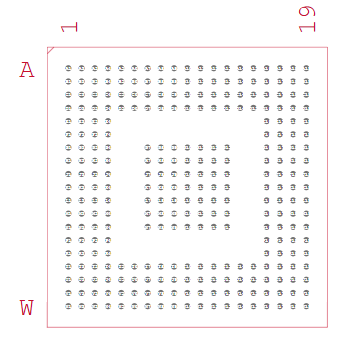

Mc9328mx21cvm ayak izi

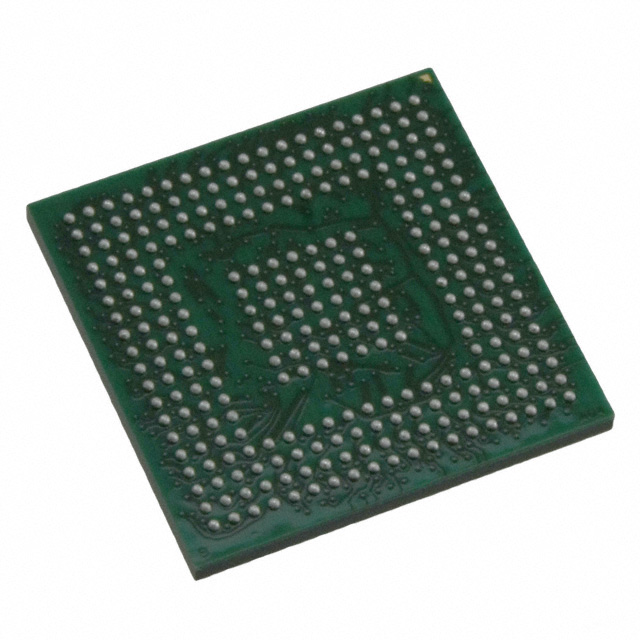

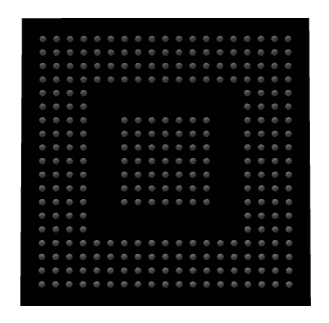

MC9328MX21CVM 3D Model

Mc9328mx21cvm özellikleri

• Arm926ej-s işlemci çekirdeği

MC9328MX21CVM, 266 MHz'e kadar çalışan bir ARM926EJ-S çekirdeği ile güçlendirilir ve performans ve düşük güç tüketimi dengesi sağlar.Java hızlanması da dahil olmak üzere gelişmiş talimat setlerini destekler ve multimedya ve gömülü uygulamalar için uygun hale getirir.

• Çip üstü önbellekler

16 kb komut önbelleği ve 16 kb veri önbelleği entegre eder.Bunlar, sık harici bellek erişimi ihtiyacını azaltarak yürütme hızını ve verimliliğini artırmaya yardımcı olur.

• Gelişmiş Multimedya Hızlandırıcı (EMMA)

Cihaz, QVGA çözünürlüğünde MPEG-4 ve saniyede 30 kare gibi formatların sorunsuz bir şekilde oynatılmasını sağlayan donanım tabanlı video ivmesi içerir.Bu, CPU yükünü azaltır ve genel multimedya performansını artırır.

• Gelişmiş Ekran Desteği

Dahili LCD denetleyicisi, akıllı LCD denetleyicisi ve CMOS sensörü arayüzüne sahiptir.Bu modüller, taşınabilir aygıtlar için grafik ekranların ve kamera girişlerinin sorunsuz bir şekilde kullanılmasına izin verir.

• Esnek Bellek Arabirimleri

İşlemci SDRAM, ECC, PCMCIA/CompactFlash ile NAND flaşını ve genel harici arayüz modülünü (EIM) destekler.Bu esneklik, gömülü sistemlerde farklı depolama türleriyle entegre olmayı kolaylaştırır.

• Zengin bağlantı seçenekleri

USB, USB, UARTS, SPI, I²C, ses için SSI/I²s ve 1 telli bir denetleyici dahil olmak üzere birden fazla arayüz sağlar.Çift MMC/SD yuvaları ve IRDA desteği ile hem kablolu hem de kablosuz iletişimi işleyebilir.

• Sistem kontrolü ve zamanlaması

Cihaz zamanlayıcılar, PWM modülleri, bir bekçi zamanlayıcısı ve bir saati entegre eder.Bunlar uzun süreli çalışmada hassas zamanlama, güç kontrolü ve sistem stabilitesini sağlar.

• Düşük güçlü işlem

MC9328MX21CVM, aktif, uyku ve bekleme modlarını destekleyen gelişmiş güç yönetimi ile tasarlanmıştır.Tam çalışma sırasında sadece yaklaşık 120 mA ve beklemede 1 mA'dan daha az tüketerek taşınabilir sistemlerde pil ömrünü uzatır.

• Endüstriyel sınıf güvenilirliği

289 pimli MAPBGA'da paketlenmiş, geniş bir endüstriyel sıcaklık aralığında (–40 ° C ila +85 ° C) çalışır.Ayrıca, zorlu ortamlarda dayanıklılık sağlayan AEC-Q100 yeterliliğini de karşılamaktadır.

• Entegre hata ayıklama ve DMA desteği

İşlemci bir JTAG hata ayıklama arayüzü ve doğrudan bellek erişim (DMA) denetleyicisi içerir.Bu özellikler yazılım geliştirmeyi kolaylaştırır ve gömülü uygulamalarda veri aktarım verimliliğini artırır.

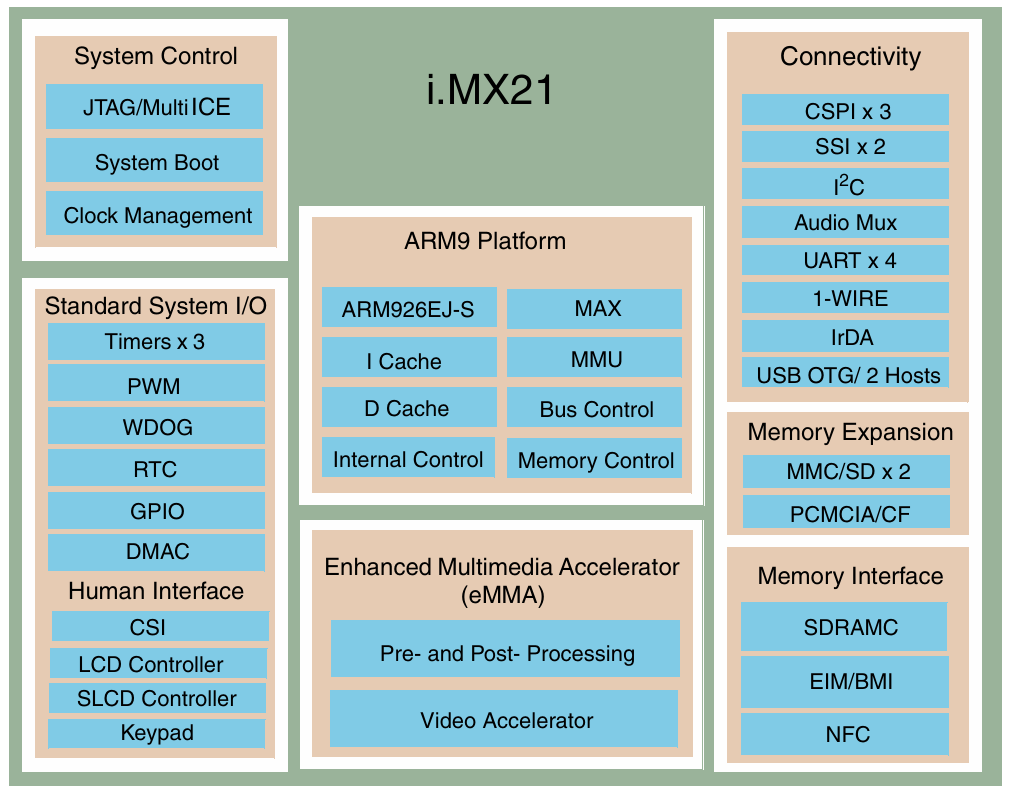

I.MX21 Blok Diyagramı

MC9328MX21CVM'nin I.MX21 blok diyagramı, çipin nasıl oluşturulduğunu ve hangi işlevleri desteklediğini gösterir.Merkezde, ana programları çalıştıran yerleşik talimat ve veri önbellekleri olan ARM926EJ-S işlemci bulunmaktadır.Sistem kontrol bloğu başlangıç, saat üretimi ve hata ayıklama işlerken, standart G/Ç bloğu temel sistem görevleri için zamanlayıcılar, bekçi, PWM, GPIO ve bir DMA denetleyicisi sağlar.İnsan arabirimi, LCD/SLCD denetleyicisi, kamera arayüzü (CSI) ve tuş takımı desteği gibi özellikler, çipin doğrudan ekranlara ve giriş aygıtlarına bağlanmasına izin verir.

Multimedya için Emma Hızlandırıcı, CPU'daki iş yükünü azaltarak video oynatma ve işlemeyi yönetir.Çevreseller ve harici cihazlarla bağlantı kurmak için USB OTG, UART, SPI, I²C, IRDA, 1 telli ve ses arayüzleri ile bağlantı da güçlüdür.Bellek tarafında, çip SDRAM, NAND Flash, PCMCIA/CF ve MMC/SD kartları ile çalışır ve esnek depolama genişlemesi sunar.I.MX21, işleme, multimedya, bağlantı ve bellek desteğini gömülü uygulamalar için tek bir verimli platformda birleştirir.

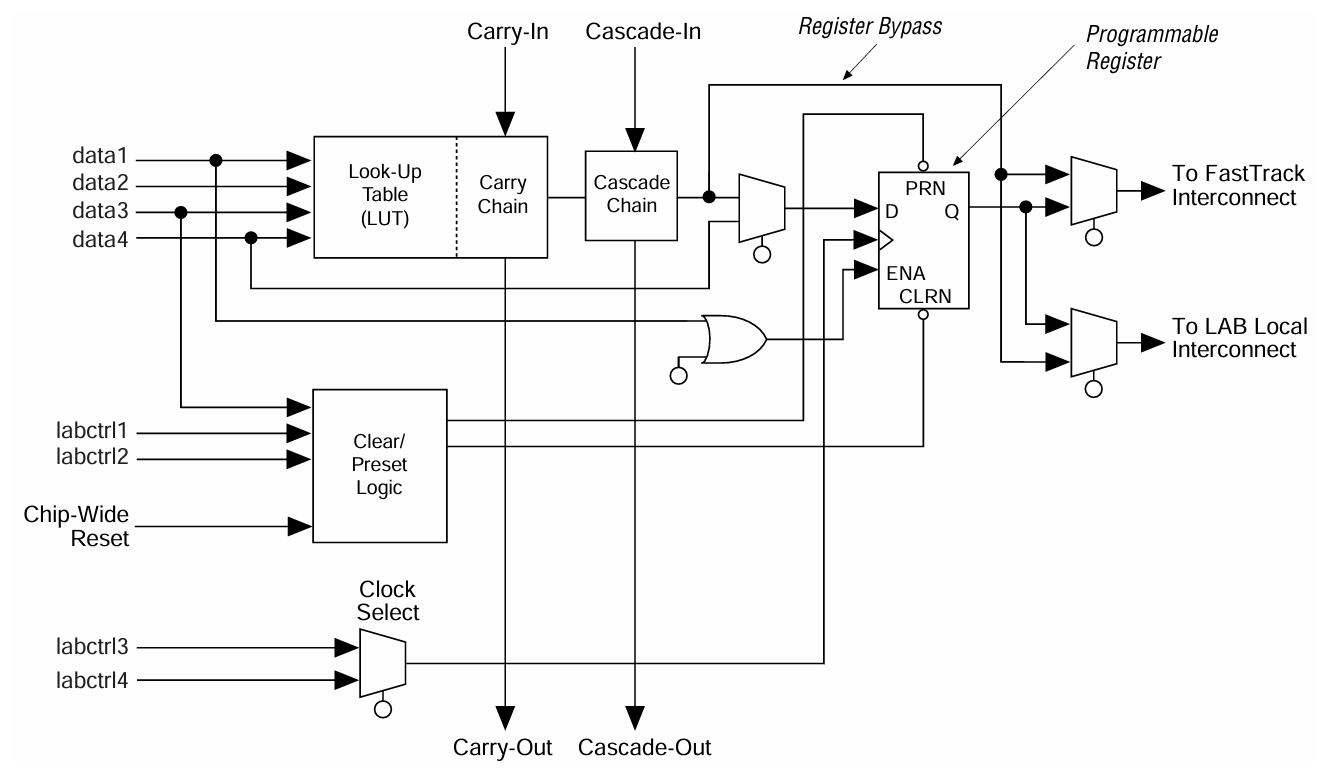

Multimedya Hızlandırıcı (EMMA) Mimarisi

MC9328MX21CVM'deki multimedya hızlandırıcısı (EMMA), ana kol çekirdeği aşırı yüklenmemesi için video ve görüntü görevlerini hızlandırmak için oluşturulmuştur.Arama tablosu (LUT), giriş verilerinin işlendiği yerdir, taşıma ve kaskad zincirleri matematik ve mantık işlemlerini birden fazla aşamada ele almaya yardımcı olur.Bu, çipin pikselleri ve multimedya verilerini daha hızlı işlemesine izin verir.Programlanabilir kayıtlar geçici olarak sonuçları saklar ve sistem saati ile çalışırken, net/önceden ayarlanmış mantık sistemin sıfırlanabilmesini veya düzgün bir şekilde başlatılmasını sağlar.Saat Select Block, sistemin multimedya işlevleri için doğru zamanlama kaynağını seçmesine izin verir.Son olarak, çıkışlar yüksek hızlı transferler için bir FastTrack ara bağlantısına veya yakındaki devre kullanımı için yerel bir ara bağlantıya gidebilir.Tamamen, Emma, ​​gömülü uygulamalar için video oynatma, kodlama ve görüntü işlemeyi daha hızlı ve daha verimli hale getirir.

Mc9328mx21cvm özellikleri

Tip	Parametre
Üretici	NXP USA Inc./ Freescale Yarı iletken
Seri	I.MX21
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Çekirdek işlemci	Arm926ej-s
Çekirdek sayısı/otobüs genişliği	1 çekirdek, 32 bit
Hız	266 MHz
RAM Denetleyicileri	Sdram
Grafik hızlanması	HAYIR
Ekran ve Arabirim Denetleyicileri	Tuş takımı, LCD
USB	USB 1.x (2)
Voltaj - G/Ç	1.8 V, 3.0 V
Çalışma sıcaklığı	-40 ° C ~ 85 ° C (TA)
Montaj türü	Yüzey montajı
Paket / Dava	289-LFBGA
Tedarikçi Cihaz Paketi	289-PBGA (17 × 17)
Ek Arabirimler	1 tel, I²C, I²S, SPI, SSI, MMC/SD, UART
Temel Ürün Numarası	MC9328MX21

Mc9328mx21cvm uygulamaları

1. taşınabilir multimedya cihazları

MC9328MX21CVM, MP3 çalarlar, elde taşınır PDA'lar ve dijital kameralar gibi taşınabilir multimedya ürünleri için çok uygundur.Entegre multimedya hızlandırıcısı (EMMA), CPU'yu ağır yüklemeden düzgün video oynatma ve ses işlemesi sağlar.Bu performans ve düşük güç tüketimi kombinasyonu pil ömrünü uzatır ve hareket halindeki tüketici elektroniği için idealdir.

2. Akıllı telefonlar ve mesajlaşma cihazları

LCD ekranları, kamera arayüzleri ve çoklu bağlantı seçeneklerini destekleyerek, işlemci akıllı telefonlar ve mesajlaşma cihazları için güçlü bir seçimdir.Mobil iletişim için iyi olan video oynatma, ses akışı ve verimli depolama yönetimine izin verir.Düşük güç tasarımı, bu cihazların hafif, duyarlı ve pil dostu kalmasını sağlar.

3. Tüketici elektroniği ve web aletleri

MC9328MX21CVM, taşınabilir web tarayıcıları, kablosuz iletişimciler ve interaktif gadget'lar gibi ürünler için dengeli bir bağlantı, bellek genişletme ve multimedya desteği sağlar.USB OTG, MMC/SD desteği ve ağ arayüzleri, bağlı cihazların oluşturulmasında esneklik sağlar.Bu özellikler, hala zengin işlevsellik gerektiren maliyete duyarlı ürünler için cazip hale getirir.

4. Endüstriyel ve otomotiv uygulamaları

Endüstriyel sınıf sıcaklık aralığı ve sağlam güvenilirliği sayesinde MC9328MX21CVM, gömülü endüstriyel ve otomotiv sistemlerinde de kullanılabilir.Sağlam işlemin gerekli olduğu ortamlarda grafik ekranları, veri günlüğünü ve kontrol arayüzlerini destekler.Güç verimliliği ve çoklu G/Ç arayüzleri, araç bilgi -eğlence sistemlerine, kontrol birimlerine veya taşınabilir endüstriyel araçlara kolay entegrasyon sağlar.

5. Video ve Gözetim Sistemleri

İşlemcinin donanım ivmesi ve kamera sensörü arayüzü, düşük güçlü video yakalama ve oynatma sistemleri için uygun hale getirir.Depolama ve görüntüleme özellikleri sağlarken video kodlama ve kod çözme görevlerini işleyebilir.Bu, enerji verimliliğinin ve kompakt boyutun anahtar olduğu giriş seviyesi video gözetim veya izleme cihazlarında değerli hale getirir.

MC9328MX21CVM Benzer Parçalar

Spesifikasyonlar	Mc9328mx21cvm	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
İşlemci çekirdeği	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Çip üstü önbellek	16 KB I-CACHE + 16 KB D-CACH	16 KB I-CACHE + 16 KB D-CACH	16 KB I-CACHE + 16 KB D-CACH	16 KB I-CACHE + 16 KB D-CACH	16 KB I-CACHE + 16 KB D-CACH	16 KB I-CACHE + 16 KB D-CACH
Multimedya desteği	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Bellek Arabirimleri	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Bağlantı	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 telli	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 telli	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 telli	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 telli	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 telli	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 telli
Paket türü	Mapbga-289	Mapbga-289	Mapbga-289	Mapbga-289	Mapbga-289	Mapbga-289
Zift / boyut	0.8 mm / 17 × 17 mm	0.65 mm / 14 × 14 mm	0.8 mm / 17 × 17 mm	0.65 mm / 14 × 14 mm	0.8 mm / 17 × 17 mm	0.65 mm / 14 × 14 mm
Sıcaklık aralığı	–40 ° C ila +85 ° C	–40 ° C ila +85 ° C	0 ° C ila +70 ° C	0 ° C ila +70 ° C	–30 ° C ila +70 ° C	–30 ° C ila +70 ° C
Seviye	Sanayi	Sanayi	Reklam	Reklam	Uzatılmış	Uzatılmış
Yaşam döngüsü durumu	Modası geçmiş	Modası geçmiş	Modası geçmiş	Modası geçmiş	Modası geçmiş	Modası geçmiş

MC9328MX21CVM Programlama Adımları

MC9328MX21CVM programlamadan önce, bu işlemcinin multimedya, bellek ve bağlantı özelliklerinin bir karışımı ile tasarlanmış I.MX21 ailesinin bir parçası olduğunu anlamak önemlidir.Programlama, kararlı ve verimli sistem çalışması sağlamak için hem donanım başlatma hem de yazılım yapılandırmasını içerir.

1. Referans belgeleri

İlk adım, MC9328MX21CVM için veri sayfasını ve referans kılavuzunu gözden geçirmektir.Bu belgeler kayıt haritaları, saat kurulumu, pim işlevleri ve önyükleme modları hakkında ayrıntılar sağlar.Bu olmadan, sonraki adımlardaki yanlış yapılandırmalar başlangıç ​​arızalarına veya kararsız performansa neden olabilir.

2. Donanım ve önyükleme yapılandırması

Ardından, güç kaynağını, saat girişini ve devreleri sıfırlama cihaz gereksinimlerine göre yapılandırın.Önyükleme yapılandırma pimleri, işlemcinin Nor Flash, NAND flash veya seri kaynaklardan nasıl başlangıç ​​kodunu yükleyeceğini belirler.Doğru Kurulum Bu aşamada, CPU'nun sıfırlamadan sonra geçerli bir yürütme yoluna sahip olmasını sağlar.

3. Pin Çoğullama (G/Ç kurulumu)

MC9328MX21CVM, çoğul kaplamalı pimler kullanır, yani bir pim birden çok işlevi sağlayabilir.Fonksiyon çoğullama kontrol kayıtları (FMCR) aracılığıyla, UART, SPI veya LCD gibi çevre birimlerine pimler atarsınız.Çevresellerin beklendiği gibi iletişim kurması için uygun G/Ç yapılandırması önemlidir.

4. Saat ve zamanlayıcı başlatma

İşlemci çekirdek, çevre birimleri ve multimedya modülleri için saat kaynakları gerektirir.Saat üretim modülünü ayarlamak, her alt sistemin doğru hızda çalışmasını sağlar.Sistem zamanlama ve güvenlik sağlamak için zamanlayıcılar ve bekçi köpeği etkinleştirilebilir.

5. Bellek yapılandırması

SDRAM, NAND Flash veya MMC/SD gibi harici bellek, doğru zamanlama ve kontrol sinyalleri ile başlatılmalıdır.İşlemci, güvenilirliği artırmak için NAND için hata düzeltmesini (ECC) destekler.Doğru bellek kurulumu, sistemin kodu veya verileri verimli bir şekilde yüklemesine ve depolamasına olanak tanır.

6. Periferik başlatma

Bellekten sonra UARTS, USB OTG, I²C ve ses arabirimleri gibi standart çevre birimlerini etkinleştirin ve yapılandırın.Her modül, baud hızları, aktarım modları ve kesme ayarlarının tanımlandığı özel kayıtlar aracılığıyla kontrol edilir.Bu adım, sistemin harici cihazlarla bağlanmasına ve etkileşime girmesini sağlar.

7. Bootloader veya işletim sistemi yükleme

Donanım kararlı olduktan sonra, önyükleyici veya işletim sistemini SDRAM veya Flash'a yükleyin.Bootloader yürütme ortamını ayarlar ve program karşı doğru adrese işaret eder.Bu noktada, işlemci kullanıcı düzeyinde uygulamaları çalıştırmaya başlayabilir.

8. Multimedya hızlandırıcı yapılandırması

Multimedya fonksiyonları gerekiyorsa, geliştirilmiş multimedya hızlandırıcısı (EMMA) ve LCD/CSI denetleyicilerinin yapılandırılması gerekir.Bu donanım blokları video oynatmayı, resim yakalamasını ve ekran güncellemelerini yönetir.Bunları kullanmak, CPU'dan ağır işleme görevlerini boşaltır ve verimliliği artırır.

9. Hata Ayıklama ve Doğrulama

Çekirdek ve çevre birimleri çalışırken, sistemi test etmek için JTAG veya benzeri hata ayıklama araçlarını kullanın.Bellek okuduğunu/yazıp yazmadığını, periferik çıkışların ve multimedya işlevlerinin amaçlandığı gibi çalışıp çalışmadığını kontrol edin.Bu aşamada hata ayıklama, uygulamaya yerleştirilmeden önce istikrarı sağlar.

10. Güç ve Performans Optimizasyonu

Son olarak, düşük güç modlarını yapılandırın ve sistem güvenliği için bekçi gününü etkinleştirin.Veri transferleri için DMA denetleyicilerini kullanmak da CPU yükünü azaltır ve verimliliği artırır.Hem güç hem de performansı optimize etmek, sistemi duyarlı tutarken taşınabilir uygulamalarda pil ömrünü uzatmaya yardımcı olur.

MC9328MX21CVM Avantajları ve Dezavantajları

Avantajlar

• Akıllı yenileme ile verimli LCD kullanım güç tasarrufu sağlar.

• Donanım destekli kamera ve video işleme CPU yükünü azaltır.

• Maliyet etkin NAND + SDRAM bellek desteği.

• Multimedya, bellek ve G/Ç'nin iyi dengelenmiş SOC entegrasyonu.

• Taşınabilir cihazlar için ideal düşük güç tüketimi.

Dezavantajlar

• Eski ARM9 çekirdeği, sınırlı performansı günümüz standartlarına göre kullanır.

• Sınırlı modern yazılım ve ekosistem desteği.

• Çok çekirdekli veya GPU gibi gelişmiş özelliklere sahip ölçeklenebilirlik yok.

• Yeni tasarımlar için kaynaklanması daha zor.

• Uzun vadeli ürün geliştirme için daha az geleceğe dayanıklı.

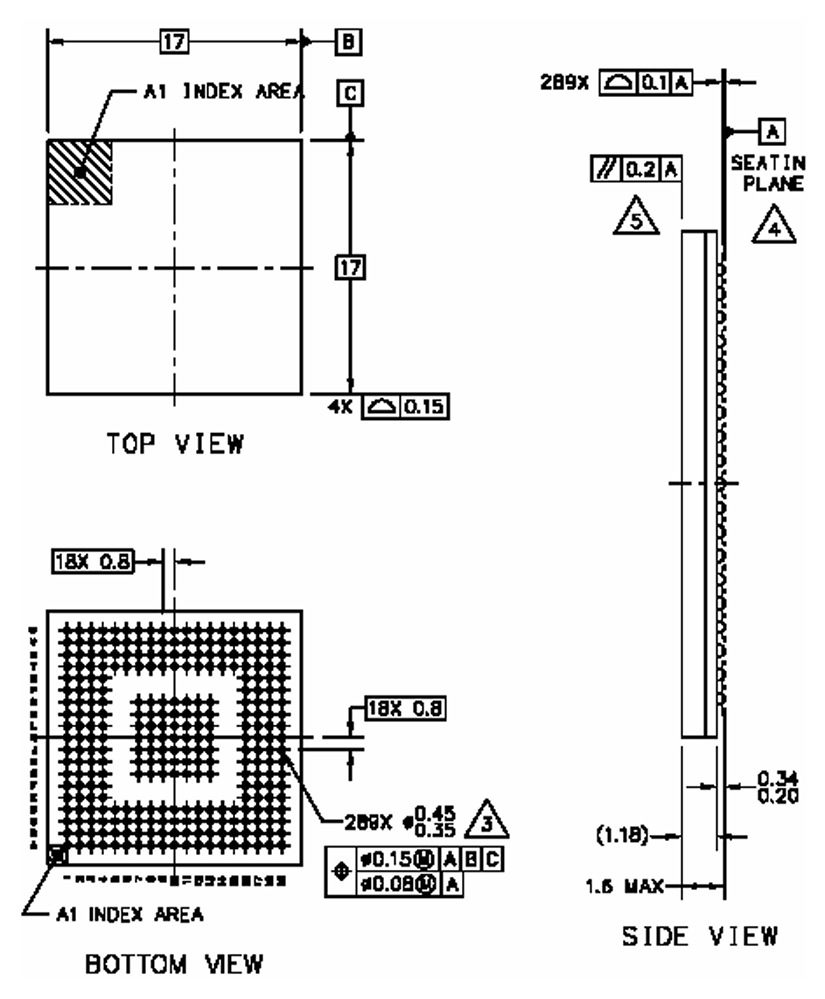

MC9328MX21CVM Ambalaj Boyutları

Tip	Parametre
Paket türü	LFBGA (düşük profilli ince-perde BGA)
Vücut Boyutu (L × W)	17 mm × 17 mm
Top konuşması	0.8 mm
Top sayımı	289
Top çapı	0.35 mm - 0.45 mm
Genel Paket Yüksekliği	1.6 mm (maks)
Oturma yüksekliği	0.20 mm - 0.34 mm
Dizin işareti (A1 köşesi)	Pin 1 Oryantasyon Göstergesi
Top düzeni	Merkez boşluklu 18 × 18 ızgara
Montaj türü	Yüzey montajı

MC9328MX21CVM üreticisi

MC9328MX21CVM başlangıçta geliştirildi ve üretildi Freescale yarı iletken, gömülü işlemciler ve çip üzerinde sistem çözümleri konusunda uzmanlaşmış bir şirket.2015 yılında Freescale, merkezi Hollanda'da bulunan güvenli bağlantı ve gömülü işleme teknolojilerinin küresel lider olan NXP Semiconductors tarafından satın alındı.Bugün, NXP MC9328MX21CVM de dahil olmak üzere I.MX21 ailesinin resmi üreticisi ve sorumlusudur ve bu cihaz için tüm teknik belgeleri, veri sayfalarını ve eski desteği sağlar.Parça artık eski olsa da, NXP uzun vadeli müşteriler için ürün bilgilerini korumaya devam ediyor ve tasarımcıları daha yeni I.MX ailelerine yönlendiriyor.

Çözüm

MC9328MX21CVM, düşük güç kullanımı ile güvenilir performans sağlamak için bir ARM9 çekirdeği, video ve ekran desteği, bellek esnekliği ve birçok bağlantı seçeneğini birleştirir.Güç kurulumu ve pim ayarlarından bellek, çevre birimleri, multimedya ve sistem testlerine kadar açık adımlarla programlanabilir.Güçlü yönleri güç verimliliği, multimedya taşıma ve geniş G/Ç desteğidir, sınırları daha eski bir çekirdek ve daha az modern yazılım desteğidir.Artık eski olmasına rağmen, daha eski sistemleri korumak için hala yararlıdır ve NXP, daha yeni I.MX işlemcilerine taşınmak için rehberlik sağlar.

Veri Sayfası PDF

MC9328MX21CVM veri sayfaları:

MC9328MX21 Ürün Özeti.pdf
