LVPECL açıkladı: Düşük voltajlı pozitif yayıcı ile bağlantılı mantık için bir rehber

Düşük voltajlı pozitif yayıcı bağlı mantık (LVPECL), düşük voltajlı ortamların taleplerini karşılamak için tasarlanmış dijital mantık teknolojisinde önemli bir ilerleme olarak durmaktadır.3.3V veya 2.5V'de faaliyet gösteren LVPECL, 5.0V güç kaynağına dayanan geleneksel pozitif yayıcı bağlı mantıktan (PECL) gelişir.Bu değişim, yüksek performansı düşük güç tüketimiyle harmanlayan enerji tasarruflu çözümlere artan vurguyu vurgulamaktadır.İmparaya bağlı mantığın (ECL) tarihsel gelişimine dayanan LVPECL, enerji verimliliği ve sinyal bütünlüğünün ciddi olduğu telekomünikasyon ve hesaplama dahil yüksek hızlı uygulamalarda belirgin avantajlar sunar.Bu makale, LVPECL'nin özelliklerini, faydalarını ve tasarım hususlarını araştırır ve modern elektroniklerde dönüştürücü rolüne ışık tutar.Pratik uygulamalardan teknik ayrımlara kadar, LVPECL'in dijital sistemlerin geleceğini nasıl şekillendirdiğini keşfedin.

Katalog

ECL sınıflandırması

Tip	VCC	Vee
Pecl	5.0 V	0.0 V
Lvpecl	3.3 V	0.0 V
2.5vpecl	2.5 V	0.0 V
2.5vnecl	0.0 V	-2.5 V
Lvnecl	0.0 V	-3.3 V
NECL	0.0 V	-5.0 V

ECL/PECL/LVPECL mantığının artıları

• ECL mantığı, genellikle 6 ila 8 ohm arasında düşen oldukça düşük çıkış empedansı nedeniyle öne çıkıyor.Bu özellik, neredeyse sonsuz olarak kabul edilebilen son derece yüksek bir giriş empedansı ile birleştirilir.Bu tür özellikler, AC performansını önemli ölçüde bozmadan 50 ila 130 ohm arasında değişen karakteristik empedanslarla iletim hatlarını yönetmesini sağlayarak ECL'yi etkileyici sürüş yetenekleriyle güçlendirir.Uzun mesafelerde sinyal bütünlüğünü koruma yeteneği çoğunlukla arka plan kablolama ve sinyal kalitesinin korunmasının baskın olduğu geniş kablo çalışmaları gibi uygulamalarda aktiftir.

• ECL cihazlarının voltaj ve sıcaklıktaki dalgalanmalara esnekliği, onları TTL ve CMOS teknolojilerinden ayıran bir başka dikkate değer özelliktir.Bu istikrar, değişen koşullara sahip ortamlarda avantajlıdır ve tutarlı performans sağlar.Ek olarak, ECL saat sürücüleri tarafından üretilen saatler, yüksek hızlı veri aktarımları için yararlı olan üstün senkronizasyon ve en aza indirilmiş çarpıklık sergiler.Zamanlamadaki hassasiyet, çoğunlukla katı zamanlama kısıtlamaları gerektiren uygulamalarda, gelişmiş genel sistem performansına katkıda bulunur.

• ECL'nin diğer sinyal yöntemleriyle karşılaştırılmasında, frekans desteği ile ilgili açık bir ayrım ortaya çıkar.ECL, 10GHz'i aşan frekansları yetkin bir şekilde işleyebilirken, LVD'ler tipik olarak 1.5GHz civarında sınırlar.Bu özellik ECL'yi yüksek hızlı uygulamalar için zorlu bir seçim olarak konumlandırır, operasyonel hızlar 5GHz'i aşar ve gecikmeler sürekli olarak 1N'lerin altında tutulur.Bu tür performans metrikleri ECL'yi özellikle her nanosaniyenin önemli olduğu küçük ve orta boy entegre devreler ve ultra yüksek hızlı dijital sistemler için faydalı hale getirir.

• ECL'nin daha geniş bir iletim hattı empedans spektrumu ile uyumluluğu dikkate değer bir avantaj sağlar.Sinyal bütünlüğünü korumak için belirli bir 100 ohm sonlandırma direnci gerektiren LVD'lerin aksine, ECL’nin değişen empedanslara uyarlanabilirliği sinyal yansıması ve ilişkili komplikasyon olasılığını azaltır.Bu esneklik sadece tasarım hususlarını değil, aynı zamanda çeşitli uygulamalarda güvenilirliği de desteklemektedir.Bir dizi empedans boyunca etkili bir şekilde işlev görme kapasitesi, tipik olarak diğer teknolojilerle bağlantılı sıkı talepler olmadan ECL'yi daha geniş bir sistem çeşitliliğine entegre etmenizi sağlar.

ECL/PECL/LVPECL mantığı

Emitter birleştirilmiş mantık (ECL) yüksek hızlı uygulamalarda etkileyici avantajlara sahip olsa da, dikkat gerektiren dikkate değer dezavantajlar da taşır.Birincil sorunlar arasında yüksek güç tüketimi, gürültü için kısıtlı bir tolerans ve dış parazitlere karşı bir güvenlik açığı bulunmaktadır.ECL devrelerindeki mantık salınımı, sadece 200mV'lik bir DC gürültü toleransı ile eşleştirilen sadece 0.8V ile sınırlıdır.Bu karakteristik, ECL'nin olağanüstü hız yeteneklerinin güç verimliliği ve gürültü bozukluklarına karşı esneklik pahasına olduğu değiş tokuşunu vurgulamaktadır.Gerçek senaryolarda, bu, özellikle güç tüketiminin yönetilmesinin riskli olduğu veya sinyal bütünlüğünün korunmasının son derece önemli olduğu ortamlarda zorluklar yaratabilir.

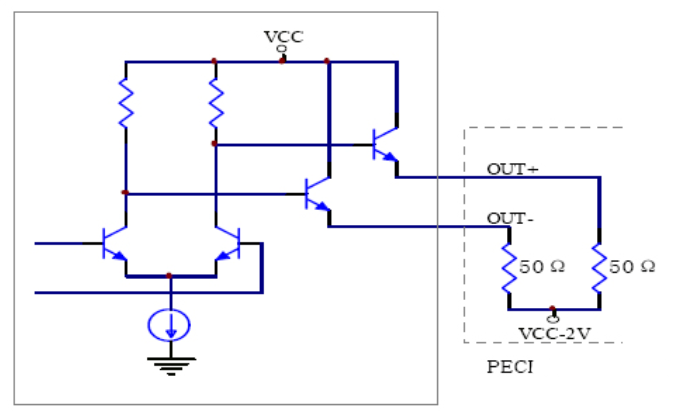

Pozitif yayıcı birleştirilmiş mantık (PECL) için, standart çıkış yükü VCC-2V'nin besleme voltajı ile 50 ohm olarak ayarlanır.Bu parametreler altında,+ ve çıkış için tipik statik seviyeler, 14mA'lık bir çıkış akımı ile VCC-1.3V'dir.Bu konfigürasyon belirli uygulamalar için etkili olmasına rağmen, özellikle termal yönetimin karmaşıklıklarını ve bu çıkış seviyeleriyle ilişkili güç dağılımının sonuçları dikkate alındığında, tüm durumlarla iyi bir şekilde hizalanmayabilir.

PECL çıkış devresi yapısı

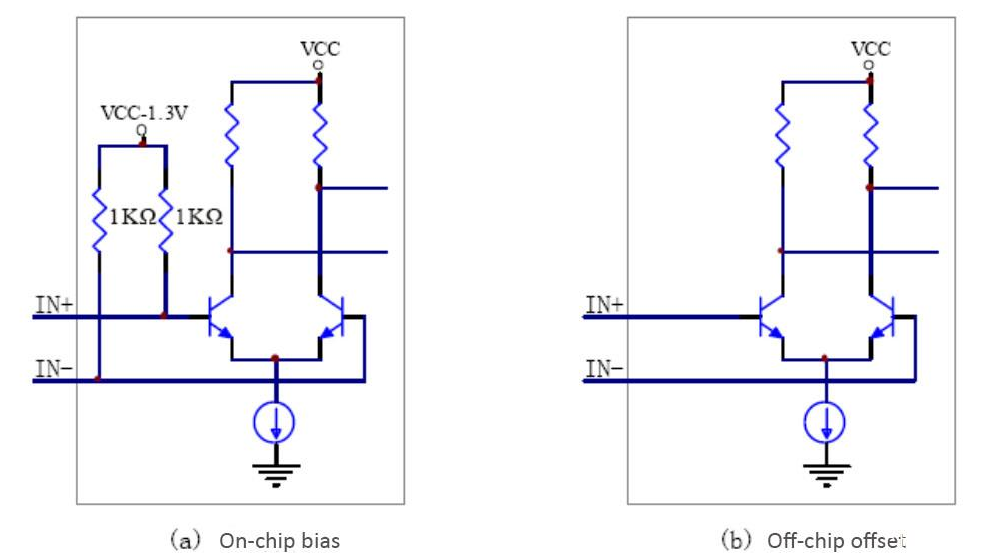

PECL girişi, yüksek giriş empedansına sahip diferansiyel bir çifttir.Maksimum dinamik giriş sinyali seviyesini elde etmek için, bu diferansiyel çiftin ortak mod voltajı VCC - 1.3V.Bazı yongalar, ilave bileşenler olmadan doğrudan bağlantıya izin veren entegre bir önyargı devresi içerir.Bununla birlikte, bu yerleşik önyargı devresi olmayan çipler için, kullanım sırasında harici bir DC sapması uygulanmalıdır.

PECL giriş devresi yapısı

PECL Mantık Seviyesi Standardı

Parametre	Durum	Min	Tipik	Maksimum	Birim
Çıktı Yüksek	Ta = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0.88	V
	TA = 40 ° C	VCC - 1.085	-	VCC - 0.88	V
Çıktı Düşük	Ta = 0 ° C ~ 85 ° C	VCC - 1.81	-	VCC - 1.62	V
	TA = 40 ° C	VCC - 1.83	-	VCC - 1.55	V
Giriş Yüksek	-	VCC - 1.16	-	VCC - 0.88	V
Giriş Düşük	-	VCC - 1.81	-	VCC - 1.48	V
