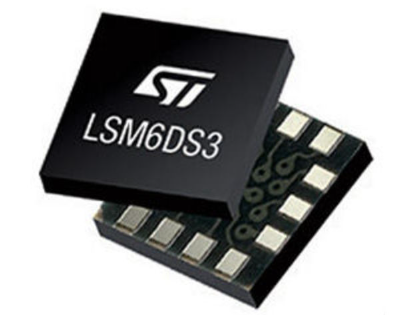

LSM6DS3 IMU Sensörü: Kapsamlı Pinout, Özellikler ve Veri Sayfası Analizi

Bu makalede, hassas hareket izleme ve düşük güç tüketimi gerektiren uygulamalar için ideal olan 3 eksenli dijital ivmeölçer ve jiroskopu birleştiren çok yönlü LSM6DS3 sensörüne giriyoruz.Bu aynı zamanda sensörün veri sayfasını, pim yapılandırmasını ve çeşitli kullanımlarını kapsar ve yeteneklerini en üst düzeye çıkarmaya yardımcı olacak pratik bilgiler sunar.Artırılmış gerçeklik, navigasyon sistemleri ve IoT cihazları için tasarlanmış gelişmiş özelliklerle LSM6DS3, tasarım verimliliğini artırmak ve tüketici elektroniği ve endüstriyel uygulamalar arasında sağlam performans sağlamak için tasarlanmıştır.Teknik avantajlarını, potansiyel uygulamalarını ve güvenilir, yüksek çözünürlüklü hareket algılama yoluyla deneyimlerinizi nasıl artırabileceğini araştırmak için okumaya devam edin.

Katalog

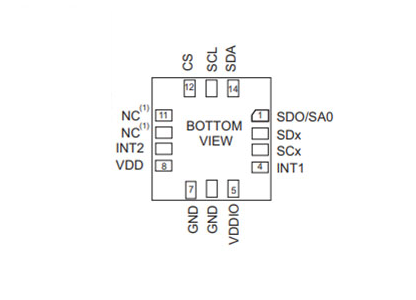

PIN Yapılandırmaları

Pin#	İsim	Mod 1 işlevi	Mod 2 işlevi
1	SDO/SA0	SPI 4 telli arayüz seri veri çıkışı (SDO)	SPI 4 telli arayüz seri veri çıkışı (SDO)
		I²C Cihaz Adresi'nin en az önemli biti (SA0)	I²C Cihaz Adresi'nin en az önemli biti (SA0)
2	SDX	VDDIO veya GND'ye bağlanın	I²C Seri Veri Master (MSDA)
3	Scx	VDDIO veya GND'ye bağlanın	I²C Seri Saat Master (MSCL)
4	İnt1	Programlanabilir Kesme 1
5	VDDIO (1)	G/Ç pimleri için güç kaynağı
6	Gnd	0 V arz
7	Gnd	0 V arz
8	VDD (2)	Güç kaynağı
9	İnt2	Programlanabilir Kesme 2 (İnt2y veri etkinliği (den))	Programlanabilir Kesme 2 (Int2y Veri Etkinleştir (Reddet))
			I²C Master Harici Senkronizasyon Sinyali (MDRDY)
10	NC (3)	Bağlantısız Bırakın
11	NC (3)	Bağlantısız Bırakın
12	CS	I²C/SPI modu seçimi	I²C/SPI modu seçimi
		(1: SPI boş modu / I²C iletişim etkin; 0: SPI İletişim Modu / I²C devre dışı)	(1: SPI boş modu / I²C iletişim etkin; 0: SPI İletişim Modu / I²C devre dışı)
13	Scl	I²C Seri Saat (SCL)	I²C Seri Saat (SCL)
		SPI Seri Port Saati (SPC)	SPI Seri Port Saati (SPC)
14	SDA	I²C Seri Verileri (SDA)	I²C Seri Verileri (SDA)
		SPI Seri Veri Girişi (SDI)	SPI Seri Veri Girişi (SDI)
		3 telli arayüz seri veri çıkışı (SDO)	3 telli arayüz seri veri çıkışı (SDO)

LSM6DS3 Tasarım Modelleri

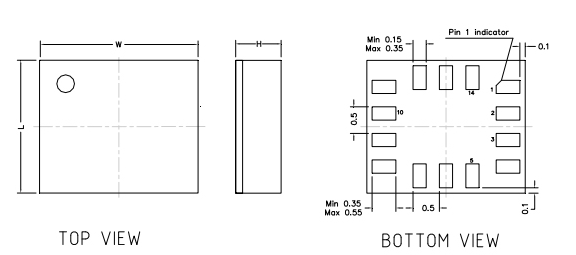

Ayak izi tasarımı

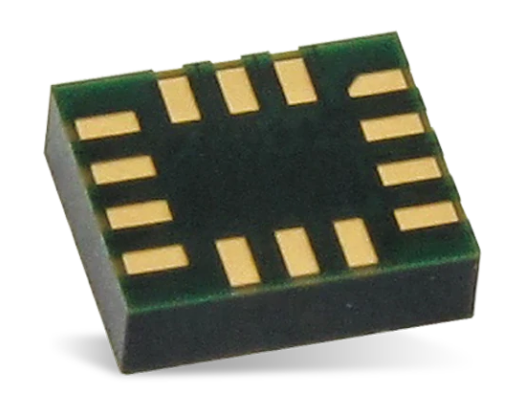

3D Yapısal Model

LSM6DS3'e genel bakış

. LSM6DS3 sadece 1.25 Ma tükettiği için takdir edilen çok yönlü bir 3D dijital ivmeölçer ve jiroskoptur.1.6 kHz'lik maksimum çıkış veri hızı, çoğunlukla titiz izleme özellikleri arayanlara hitap eden hassas hareket gereksinimlerine sahip uygulamaları destekler.Düşük güç odağıyla, cihaz pil ömrünü uzatır ve sürekli çalışmayı sürdürür.Bu yönü, şarj edilmeden önce daha uzun aktivite dönemleri aradığınız giyilebilir cihazlar ve mobil cihazlar gibi cihazlara büyük fayda sağlar.Sensör, hem angajmanınızı hem de genel cihaz işlevini yükselterek gelişmiş hareket algılamasını entegre eder.Sürekli düşük güçlü bir modda çalışarak, fitness izleme ve jest tanıma gibi uygulamaların gelişmesine izin vererek hareketleri sorunsuz bir şekilde izler.Bu, teknolojinin kişisel sağlık ve günlük rutinlerde nasıl bir müttefik olarak hareket ettiğini daha iyi anlamaya neden olur.

Teknik Özellikler

İşte stmikroelektroniklerin teknik özelliklerini, niteliklerini ve parametrelerini özetleyen bir tablo LSM6DS3TR, yaşam döngüsü durumu ve karşılaştırılabilir bileşenleri hakkında bilgilerle birlikte ..

Tip	Parametre
Yaşam döngüsü durumu	Aktif (son güncellendi: 7 ay önce)
Fabrika teslim süresi	16 hafta
Kontak Kaplama	Altın
Takılmak	Yüzey montajı
Montaj türü	Yüzey montajı
Paket / Dava	14-VFLGA modülü
Pin sayısı	14
Çalışma sıcaklığı	-40 ° C ~ 85 ° C Ta
Ambalajlama	Kesim Bant (CT)
Seri	inemo
Jesd-609 kodu	E4
Parça durumu	Aktif
Nem Duyarlılık Seviyesi (MSL)	3 (168 saat)
Fesih sayısı	14
ECCN kodu	Ear99
HTS kodu	8542.39.00.01
Terminal konumu	ALT
Terminal formu	Çan
İşlev sayısı	1
Besleme voltajı	1.8V
Terminal sahası	0,5 mm
Temel parça numarası	LSM6D
Çıktı Türü	I2C, SPI
Maksimum besleme voltajı	3.6V
Min besleme voltajı	1.62V
Analog IC - Diğer Tür	Analog devre
Sensör tipi	İvmeölçer, jiroskop, sıcaklık, 6 eksen
Yükseklik	860μm
Uzunluk	3 mm
Genişlik	2,5 mm
SVHC'ye ulaşmak	SVHC yok
ROHS Durumu	ROHS3 uyumlu
Kurşun ücretsiz	Kurşun ücretsiz

LSM6DS3'ün temel özellikleri

Özellik	Detaylar
Güç tüketimi	Combo normal modda 0.9 mA;1.25 Ma Combo 1.6 kHz'e kadar yüksek performanslı mod
"Her zaman açık" deneyim	Hem ivmeölçer hem de jiroskop
Akıllı Fifo	Özellik setine göre en fazla 8 kbyte
Android Uyumluluğu	Android K ve L ile uyumlu
Manyetik sensör düzeltmeleri	Harici manyetik sensör için sert, yumuşak ütü düzeltmeler
İvmeölçer tam ölçek	± 2/± 4/± 8/± 16 g
Gyroscope tam ölçek	± 125/± 250/± 500/± 1000/± 2000 dps
Analog besleme voltajı	1.71 V ila 3.6 V
Bağımsız iOS arzı	1.62 V
Ayak izi	Kompakt: 2.5 mm x 3 mm x 0.83 mm
Arayüz	Ana İşlemci Veri Senkronizasyonu ile SPI/I2C
Gömülü sıcaklık sensörü	Evet
Uygunluk	ECOPACK®, ROHS ve "Yeşil" uyumlu

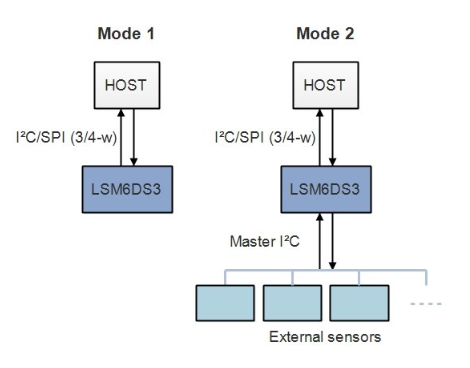

LSM6DS3 için bağlantı seçenekleri

LSM6DS3'ün genişletilmiş uygulamaları

Pedometreler ve adım sayaçları

Pedometreler ve adım sayaçlarında yaygın olarak kullanılan LSM6DS3'ün hareketi tespit etmede yüksek hassasiyeti, sıradan aktivite izlemesini fitness anlayışlarının kişisel bir keşfine dönüştürür.Doğru adım sayımı, günlük yaşama iç içe geçer, genellikle sessiz bir motivasyon görevlisi olarak hizmet eder ve sizi egzersiz rutinlerinizde istikrarlı bir ritime doğru teşvik eder.Sensörün kesin duyarlılık ayarlamaları, cihaz hassasiyetini önemli ölçüde artırarak her adımı kişisel hedeflere doğru sayar.

Hareket ve eğim algılama

Oyun ve sanal gerçeklikte, hareket ve eğimin nüanslı tespiti kullanıcı yolculuğunu yükseltir.Sensör en ince hareketleri yakalar ve oyunun sürükleyici ve sezgisel hale getirilmesi.Oyunun ötesinde, bu yetenekler aynı zamanda görüntü stabilizasyonunda ve artırılmış gerçeklikte parlıyor, akışkanlık ve yanıt verme ile yankılanan etkileşimler hazırlıyor.

İç mekan navigasyonu

GPS'nin faltlaştığı büyük yapılarda LSM6DS3, iç mekan navigasyonu için güvenilir bir arkadaş sunuyor.Yayılan alışveriş merkezleri ve hareketli havaalanları içindeki yerlerin tespit edilmesine yardımcı olur ve navigasyonun kesintisinden yoksundur.Perakende satışta, bu teknoloji müşteri yolculuğunu zenginleştirir ve hem hassas hem de yönetilebilir konuma dayalı hizmetler sunar.

Tespit'e dokunun

Modern akıllı cihazlar, deneyinizi sezgisel jest kontrolü yoluyla rafine ederek musluk tespitini kucaklar.Sensör, karmaşık musluk desenlerini tanımada, arayüzlerinizdeki yenilikleri kullanma konusunda mükemmeldir.Bu özelliği kullanabilir, görevleri basitleştiren kısayol özellikleri tasarlayabilirsiniz - fotoğrafları yakalamadan çağrıları cevaplamaya kadar - neredeyse içgüdüsel hisseden bir zarafetle.

IoT cihazları

IoT ekosistemlerinde, LSM6DS3'ün entegre edilmesi, veri toplamayı ve sofistike işleyişini güçlendirerek akıllı teknoloji girişimlerini iter.Ev otomasyon sistemlerindeki rolü esas olarak dönüştürücüdür, enerji tüketimini optimize eder ve keskin hareket algılama yoluyla güvenliği artırır.Hareket kalıplarının analiz edilmesi, uyarlanabilir ve duyarlı ortamların oluşturulmasını sağlar ve teknolojinin ev yaşamıyla sorunsuz bir şekilde karışmasını sağlar.

El cihazları için güç yönetimi

El cihazları verimli enerji tüketimi üzerinde gelişir.LSM6DS3, uyku ve uyanma döngülerini zarif doğrulukla tespit ederek, pil ömrünü sağlayarak ve beklentilerinizi karşılayarak aktif olarak gücü yönetir.Pil endişelerinin arka plana dönüştüğü kesintisiz bir cihaz deneyimi geliştirir.

Titreşim İzleme

Endüstriyel ortamlarda, titreşim izleme, mekanik başarısızlıkları tahmin ederek ve önleyici bakıma yardımcı olan gerekli bir uygulama haline gelir.Sensörün titreşim kaymalarının tanımlanmasındaki hassasiyet, bakımın proaktif olarak gerçekleştirilebileceği, arıza süresini en aza indirebileceği ve operasyonları en yüksek verimliliğe doğru sürdürebileceği anlamına gelir.

Serbest düşme tespiti

Serbest düşme algılama ile donatılmış dizüstü bilgisayarlar ve akıllı telefonlar, hassas bileşenleri korumak için koruyucu bir kenar kazanır.LSM6DS3, koruyucu protokolleri tetikleyerek serbest düşme olaylarını hızla fark eder.Öngörülemeyen damlalar sırasında hasar riski en aza indirildiğinden, cihazın uzun ömürlülüğünü genişlettiğinden, gönül rahatlığının tadını çıkarabilirsiniz.

6D oryantasyon algılama

Robotik ve dronlarda, 6D oryantasyon algılamasının önemi rakipsizdir - navigasyon istikrarı ve hassasiyet sağlar.LSM6DS3'ten gelen zengin veri akışı, robotik uzmanlıktaki ilerlemeleri teşvik ederek kontrol sistemlerini geliştirir.Sofistike ve güvenilir robotik teknolojilerde atılımların zeminini oluşturur.

LSM6DS3 devresi

LSM6DS3 sensörüne alternatifler

Parça	Karşılaştırmak	Üreticiler	Kategori	Tanım
LSM6DS3TR	Şu anki kısım	Stmikroelektronik	Hızlanma Sensörleri	INEMO Atalet Modülü Dijital Çıkış 1.8V/2.5V/3.3V 14pin LGA T/R
LSM6DS3	LSM6DS3TR VS LSM6DS3	Stmikroelektronik	Hızlanma Sensörleri	INEMO Atalet Modülü Dijital Çıkış 1.8V/2.5V/3.3V 14pin LGA tepsisi
Lsm303dlctr	LSM6DS3TR VS LSM303DLCTR	Stmikroelektronik	Hızlanma Sensörleri	IMU'lar - Atalet Ölçüm Birimleri Inemo 3D SIP Modülü 2.4V ila 3.6V IO 1.8V
LSM303DLC	LSM6DS3TR VS LSM303DLC	Stmikroelektronik	Hızlanma Sensörleri	STMICROELECTRONICS LSM303DLC MEMS Modülü, Üç Eksen Jiroskop, üç eksen ivmeölçer, 2G, 4G, 8g, 16G, LGA, 28

Paketi

Üretici bilgileri

STMICROELECTRONICS, alandaki ileri çözümleriyle bilinen yarı iletken sektöründe kilit bir oyuncu olarak duruyor.Şirket, silikon inovasyonu, sistem entegrasyonu ve üretim yetenekleri gibi alanlarda uzmanlık sergiliyor.Bu güçlü yönler, günümüzün teknoloji yakınsaması için kullanılan modern Sistem (SOC) teknolojilerinin ön kenarına yerleştirir.STMICROELECTRONICS, enerji tüketimini ve maliyetlerini azaltırken Chip performansını artırmaya adanmıştır.Devam eden araştırma girişimleri, gelişmekte olan pazarların dinamik ihtiyaçlarını ele alarak minyatürleştirmenin ve güç kullanımının önemini vurgulamaktadır.

SOC teknoloji evrimine baskın olan etkili sistem entegrasyonu, stmikroelektroniklerin gerçekten parladığı yerdir.Teknoloji devleri ve akademik kurumlarla işbirlikleri inovasyonu teşvik ederek çözümlerin pazara hazır olmasını ve tüketici ve endüstri eğilimleriyle uyumlu olmasını sağlar.Bu yaklaşım sadece gelişimi hızlandırmakla kalmaz, aynı zamanda ürün tekliflerini de alakalı tutar.STMICROELECTRONICS'in üretim yeteneği etkileyici ölçek ve ileri teknoloji ile işaretlenmiştir.Şirket, en yeni tesislere yatırım yapıyor, üretim süreçlerinin verimli ve uyarlanabilir olduğunu garanti ediyor.Üretimi endüstri ihtiyaçlarını karşılamak için hızlı bir şekilde ölçeklendirme kapasiteleri, rekabetçi kalmalarını sağlar.

Veri Sayfası PDF

LSM6DS3TR Veri Sayfaları:

LSM6DS3 DataSheet.pdf

Sık sorulan sorular [SSS]

1. LSM6DS3 sensörü nasıl işlev görür?

LSM6DS3, sofistike bir 3D dijital ivmeölçer ve jiroskop kullanır.Mevcut 1,25 Ma tüketimi ile verimli performans sergiler ve 1.6 kHz'e kadar ODR sunar.Sürekli düşük güçlü modlarla sensör, enerji verimliliğini ve performansı dengeleyerek deneyimlerinizi geliştirir.Pratik senaryolarda, özellikle pil ömrünün memnuniyetinizi derinden etkilediği giyilebilir teknolojide güç tüketimini ve doğruluğunu uyumlu hale getirmek esas olarak alakalı hale gelir.

2. LSM6DS3 sensörünün uygulamaları nelerdir?

LSM6DS3, dinamik veri işleme için 8 kbyte tamponunun yanı sıra gerçek, sanal ve toplu sensörler sağlayarak modern işletim sistemlerinin gereksinimlerini karşılıyor.ST'den kanıtlanmış MEMS üretim tekniklerini kullanmak, güvenilir ivmeölçerlerin ve jiroskopların üretilmesini sağlar.Bu sensör, sağlamlığı ve düşük güç tüketimi nedeniyle mobil cihazlardan IoT çözümlerine uygulamalarda aktif bir rol oynar ve bu da uzun süreli kullanım için mükemmeldir.LSM6DS3, sorunsuz bir şekilde entegre olarak entegre olarak entegre olur, etkileşiminizi ve teknolojik entegrasyonu günlük yaşamda zenginleştirerek yenilikçi işlevleri destekler.
