LM317T Voltaj Regülatörü: Alternatifler, Pinout ve Veri Sayfası

Bu makalede, voltaj çıkışlarını 1.2V ila 37V arasında ayarlama yeteneği ile bilinen çok yönlü bir bileşen olan LM317T voltaj regülatörünü araştırmaktadır.Çeşitli elektronik projelerde yaygın olarak kullanılan LM317T, basitliği ve etkili performansı birleştirir.Tasarımı, farklı uygulama gereksinimlerini hassasiyetle etkili bir şekilde karşılamak için kolay entegrasyonu destekler.

Katalog

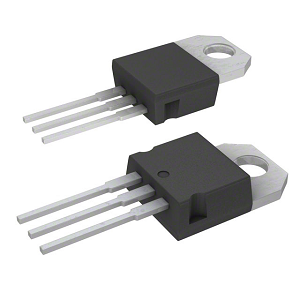

LM317T voltaj regülatörü nedir?

. LM317T Karmaşık olmayan tasarımı ve pozitif voltaj çıkışlarının yönetilmesinde etkileyici performansı ile bilinen bir TO-220 paketine yerleştirilmiş oldukça uyarlanabilir bir voltaj regülatörü olarak öne çıkıyor.Tam voltaj ayarlaması için dirençli bir bölücü kullanarak güç yönetimini hafifleterek 1.5A'dan büyük akımları barındırabilir.Bu özellik, geniş bir voltaj aralığını destekleyerek çoklu sabit düzenleyicilere olan ihtiyacı azaltır.LM317T, verimli güç düzenlemesini destekleyen özelliklerle karakterizedir.Değişken giriş koşullarına rağmen kararlı bir çıkış voltajının korunmasında yeterliliği, verimliliğini vurgular.LM317T'yi, termal aşırı yük korumasını ve kısa devre korumasını kullanırken, zorlu ortamlarda bile tutarlı performans ve esneklik sağlar.LM317T, çeşitli voltaj gereksinimlerine sahip cihazlar için genellikle güç kaynağı devrelerine entegre edilir.Basit tasarımı, eğitim ortamlarında ve deney kurulumlarında fayda sağlayarak kolay ayarlamalar ve bakım sağlar.

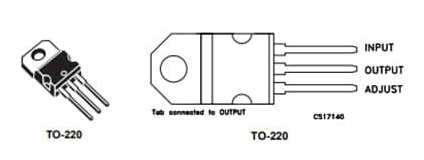

LM317T PIN Yapılandırması

Pin hayır	Pin adı	Tanım
1	Ayarlamak	Bu pim çıkış voltajını ayarlar
2	Çıkış Voltajı (Vout)	Ayarlanmış pim tarafından ayarlanan düzenlenmiş çıkış voltajı bu pimden alınmalı
3	Giriş Voltajı (VIN)	Düzenlenmesi gereken giriş voltajı Bu PIN

LM317T sembolü ve ayak izi

LM317T'nin özellikleri

Ayarlanabilir voltaj aralığı

LM317T'nin çarpıcı bir yönü, ince ayarlı voltaj yönetimine ihtiyaç duyan uygulamalara hitap eden 1.2V ila 37V arasında ayarlanabilir voltaj aralığıdır.Bu çok yönlülük birçok elektronik uygulamaya hitap ederek tasarım komplikasyonlarını azaltır.

Mevcut kullanım özelliği

1.5A'nın üzerindeki akımlara destek ile LM317T, değişen güç ihtiyaçları arasında stabiliteyi korumaya odaklanan yüksek talep gören devreler için uyarlanmıştır.Bu karakteristik sorunsuz cihaz çalışmasına katkıda bulunur, bu da onu güç taleplerinin öngörülemez olduğu değerli bir bileşen haline getirir.

Düzenlemede hassasiyet

LM317T, sıkı bir çizgi ve yük düzenlemesini%0.1'de korumada mükemmeldir, bu da hassas bileşenleri bozabilecek veya bozabilecek voltaj değişkenliğini en aza indirir.

Çok yönlü voltaj çalışması

LM317T'nin yüzen voltaj tasarımı, karmaşık konfigürasyonlar gerektirmeden negatif voltaj senaryolarında kullanımını destekleyerek devre düzeni esnekliğini arttırır.Birden fazla düzenleyici tek bir sistem içine entegre edildiğinde bu özellik avantajlı hale gelir.

Özellikleri koruyun

Aşırı akım koruması, termal kapatma ve SOA kontrolü ile donatılmış LM317T, sağlam korumalar sunar, kısa devreler ve aşırı ısınma gibi ortak tehditlere karşı sistem bütünlüğünü destekler.Bu özellikler aracılığıyla, birçoğu ileri ürün performansını ve uzun ömürlülüğü yönlendirerek inovasyon ve güvenilirlik karışımı yaratıyor.

LM317T Teknik Özellikler

Tip	Parametre
Yaşam döngüsü durumu	Aktif (son güncellendi: 7 ay önce)
Kontak Kaplama	Kalay
Montaj türü	Delikten
Pin sayısı	3
Üretici Paket Tanımlayıcısı	0015988_typea_rev_t
Ambalajlama	Tüp
Jesd-609 kodu	E3
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
ECCN kodu	Ear99
İşlev sayısı	1
Temel parça numarası	LM317
Çıktı Sayısı	1
Çıkış voltajı	37V
Fabrika teslim süresi	24 hafta
Takılmak	Delikten
Paket / Dava	220-3
Ağırlık	2.299807g
Çalışma sıcaklığı	0 ° C ~ 125 ° C
Tolerans	% 5
Parça durumu	Aktif
Fesih sayısı	3
Terminal konumu	BEKAR
Terminal sahası	2.54 mm
Pin sayısı	3
Voltaj - Giriş (Maks)	40V
Çıktı Türü	Ayarlanabilir
Maksimum Çıktı Akımı	1.5a
Maksimum çıkış voltajı	37V
Min giriş voltajı	4.2V
PSRR	80db ~ 85dB (120Hz)
Min çıkış voltajı	1.2V
Yükseklik	9.15mm
Genişlik	4.6 mm
Radyasyon sertleştirme	HAYIR
Kurşun özgür	Kurşun özgür
Çıktı yapılandırması	Olumlu
Düzenleyici sayısı	1
Koruma Özellikleri	Aşırı akım, aşırı sıcaklık
Referans voltajı	1.25V
Güç kaynağı reddetme oranı (PSRR)	80db
Uzunluk	10.4 mm
SVHC'ye ulaşın	SVHC yok
ROHS Durumu	ROHS3 uyumlu

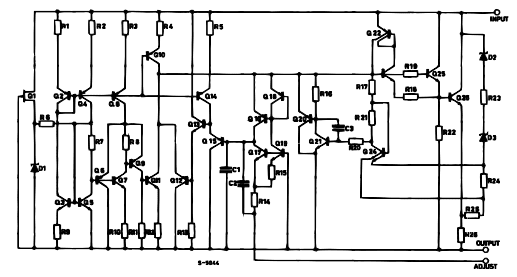

LM317T şematik diyagram

LM317T için alternatifler

Parça numarası	Tanım	Üretici
LM317KC	3/4 pin 1.5A ayarlanabilir pozitif voltaj regülatörü 3 ila 220 0 ila 125	Texas enstrümanları
LM317T#PBF	IC VREG 1.2 V-37 V Ayarlanabilir Pozitif Regülatör, PSFM3, Plastik, 220-3 pin, ayarlanabilir pozitif tek çıkış standart regülatörü	Doğrusal teknoloji
LM317T/NOPB	IC VREG 1.2 V-37 V Ayarlanabilir Pozitif Regülatör, PSFM3, ROHS uyumlu, plastik, 220, 3 pin, ayarlanabilir pozitif tek çıkış Standart düzenleyici	Ulusal Yarıiletken Şirketi
LM317T2	1.2 V-37V Ayarlanabilir Pozitif Regülatör, PSFM3, Plastik, 220, 3 pin	Yarı iletkende

Ek LM317T eşdeğerleri şunları içerir:LM317EMP-LM317AEMP-LM317LIDR- LM317LMXve diğerleri.

LM317'nin nerede ve nasıl kullanılacağı?

Değişken voltaj malzemeleri ile çok yönlü güç kontrolü

LM317, çıkış voltaj seviyelerini ayarlama kabiliyeti nedeniyle değişken voltaj güç kaynağı uygulamalarında kapsamlı bir kullanım bulmaktadır.Eğitim ortamlarında ve elektronik laboratuvarlarında, farklı devrelerin geliştirilmesini ve testini desteklemektedir.1.25V ila 37V arasında esnek bir çıkış aralığı ile geniş bir olasılık yelpazesinin tadını çıkarın.

Mevcut sınırlayıcılarla basitleştirilmiş aşırı akım çözümleri

Mevcut sınırlama gerektiren uygulamalar için, LM317 etkili ve anlaşılır bir yaklaşım sunar.Bu özellik, aşırı akıma karşı korunmanın gerekli olduğu pil şarj cihazlarında ve güç yönetim sistemlerinde faydalıdır.Bir direnç çıkışla bir direnç ekleyerek, regülatör akımın güvenli sınırlar içinde tutulmasını sağlar ve hem güç kaynağını hem de bağlı cihazları korur.Böyle bir yöntem, cihazın uzun ömürlülüğünü ve güvenilirliğini dikkate değer ölçüde artırır.

Motor kontrolör uygulamalarında kesin kontrol

LM317'nin uyarlanabilirliği, faydasını motor kontrolörlere genişletir, burada robotik ve otomasyon ayarlarında DC motorları için voltajı düzenler ve hassas motor hız kontrolü sunar.Bu regülatör, özellikle robotik kollar veya CNC makineleri gibi hassas hareketler talep eden uygulamalar için kullanılan hızlanma ve yavaşlamadaki düzgün geçişleri kolaylaştırır.Değişen yük koşulları altında istikrarlı motor işlevi sağlama etkinliği, çeşitli endüstriyel senaryolarda pratikliğini vurgular.

Bırakma voltajı hususlarının değerlendirilmesi

Sağlam özelliklerine rağmen, LM317’nin 2.5V'lik bırakma voltajı dikkatli bir değerlendirme gerektirir.Bu husus potansiyel olarak, giriş-çıkış diferansiyelinin minimum olması gereken düşük voltaj senaryolarındaki uygulamasını etkiler.Etkili çalışmayı sağlamak için giriş voltajının en azından bu bırakma değeri ile istenen çıkışı aştığını doğrulamanız gerekir.Bırakma voltajının işlevselliği sınırlayabileceği durumlarda, alternatif düşük damla (LDO) düzenleyicilerinin daha uygun olabileceğini düşünerek teknik ihtiyaçları yaratıcı çözümlerle dengeleyebilir.

Tüketici elektroniğinde gelişmiş rol

LM317, PC'ler ve DVD oynatıcılar gibi çeşitli tüketici elektroniklerinde yaygın kullanım bulur.Güvenilirliği ve sadeliği, güç sağlamaktan mantık devrelerine hassas bileşenler için stabilize edici voltaja kadar uzanan güç düzenleme görevlerini sürdürür.Bu çok yönlülük, LM317'nin cihaz performansını ve güvenilirliğini artırmada rolünü vurgular ve ev cihazlarının kesintisiz işlevine katkıda bulunur.

LM317 Devre Uygulamaları

Voltaj düzenlemesi

LM317’nin ayarlanabilir çıkış özelliği, giriş voltajı veya yük koşullarındaki dalgalanmalara rağmen tutarlı voltaj çıkışını korumasını sağlar ve hassas elektronik cihazların güvenilir bir şekilde çalışmasını sağlar.Voltaj düzenlemesi, pil şarj cihazları ve taşınabilir cihazlar gibi uygulamalarda rol oynar.Kararlı bir voltaj seviyesi pil ömrünü uzatabilir ve cihaz performansını artırabilir.

Mevcut sınırlayıcı

Mevcut sınırlama, devre bileşenlerine zarar verebilecek aşırı akım koşullarını önlemenin anahtarıdır.Akım akışını yönetmek için otomatik olarak ayarlanarak, istenmeyen yüksek mevcut senaryolara karşı verimli bir kalkan görevi görür.Pratik ortamlarda, farklı akım derecelerine sahip çeşitli bileşenleri içeren, aşırı ısınmadan veya başarısızlık olmadan güvenli ve optimal işlemi sürdüren devrelerde gereklidir.

Polarite koruması

Polarite koruması, ürün prototipleme veya rutin ayarlamalar sırasında sıklıkla karşılaşılan yanlış güç kaynağı bağlantıları gibi yaygın sorunları ele alır.Devre tasarımı ve bakımı, değişen operasyonel koşullar altında uzun vadeli dayanıklılık ve güvenilir performansın sağlanmasında polarite korumasının değerini gösterir.

LM317T Paket

220 to (tek gösterge) paket bilgileri

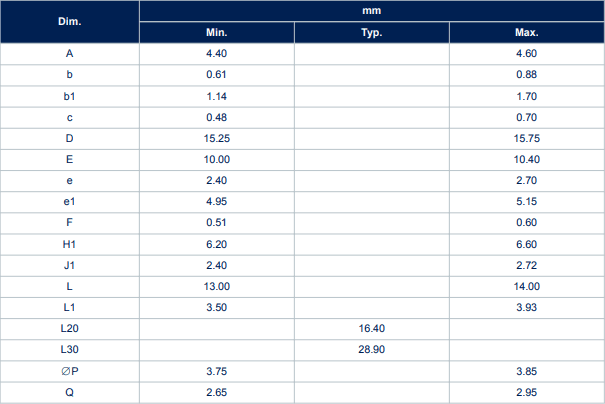

220 (tek gösterge) mekanik veriler

LM317T Üretici Bilgileri

STMICROELECTRONICS, yarı iletken endüstrisinde belirgin bir şekilde duruyor ve Sistemin Chip (SOC) teknolojisindeki gelişimini ve yaratıcılığını zenginleştiriyor.Şirketin etkisi, küresel endüstrileri etkileyen ve çeşitli teknolojilerin harmanlanmasını teşvik eden çeşitli mikroelektronik uygulamalar boyunca uzanmaktadır.Stmicroelectronics, çeşitli işlevleri tek bir çiple birleştirerek SOC çözümlerindeki ilerlemesi ile ünlüdür.Bu entegrasyon, performansı artırmayı, güç kullanımını azaltmayı ve sistemin toplam boyutunu daraltmayı amaçlamaktadır.Stmikroelektroniklerin inovasyona olan bağlılığı, yeni alanları mikroelektronikte keşfetmesini teşvik ederek, sürekli yetenek gelişimini teşvik eder.Araştırma ve geliştirme girişimleri sadece mevcut teknolojileri geliştirmeyi değil, aynı zamanda sürdürülebilir kalkınma ve enerji tasarrufu gibi modern sorunları ele alan yeni modeller formüle etmeyi amaçlamaktadır.

Veri Sayfası PDF

LM317T veri sayfaları:

LM217, LM317.pdf
