Elektronik Sistem Tasarımı için LGA ve BGA Karşılaştırma Kılavuzu

Bu makalede LGA (Land Grid Array) ve BGA (Ball Grid Array) paketleri arasındaki temel farkları öğreneceksiniz.Her paketin nasıl oluşturulduğunu, PCB'ye nasıl bağlandığını ve yaygın olarak nerede kullanıldığını anlayacaksınız.İçerik aynı zamanda yapılarını, performanslarını ve pratik avantaj ve dezavantajlarını da karşılaştırır.Sonunda tasarım ihtiyaçlarınıza göre doğru paketi nasıl seçeceğinizi bileceksiniz.

Katalog

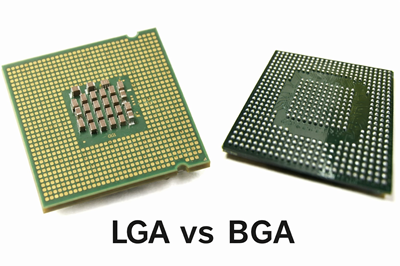

Şekil 1. LGA ve BGA'ya Genel Bakış

LGA (Kara Izgara Dizisi) nedir?

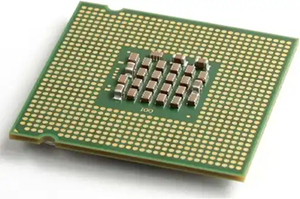

Şekil 2. LGA Paketi

LGA (Land Grid Array), pimler veya lehim topları yerine bileşenin alt kısmına toprak adı verilen düz iletken pedlerin yerleştirildiği bir IC paketi türüdür.Bu topraklar PCB üzerindeki bir soketteki yaylı pimlerle temas ederek kalıcı lehimleme gerektirmeden bir elektrik bağlantısı oluşturur.Bu tasarım, kolay kurulum ve değiştirme olanağı sağladığı için CPU'larda ve yüksek performanslı işlemcilerde yaygın olarak kullanılır.Paketin kendisi lehim elemanları içermediğinden son bağlantı çip yerine soket arayüzü tarafından tanımlanır.Bu yapı aynı zamanda kontaklara yüzeyden erişilebildiği için görsel incelemeyi de kolaylaştırır.

BGA (Küresel Izgara Dizisi) nedir?

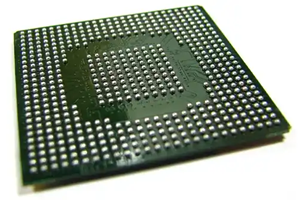

Şekil 3. BGA Paketi

BGA (Ball Grid Array), elektrik bağlantıları oluşturmak için çipin alt kısmında bir dizi küçük lehim topu kullanan, yüzeye monte bir pakettir.Montaj sırasında, bu lehim topları bir yeniden akış işleminde erir ve doğrudan PCB üzerindeki pedlere bağlanarak kalıcı bağlantılar oluşturur.Bu paketleme yöntemi, küçük bir alanda çok sayıda ara bağlantıya sahip kompakt bir düzen sağlar.BGA paketleri genellikle akıllı telefonlar, GPU'lar ve gömülü sistemler gibi yüksek yoğunluklu elektroniklerde kullanılır.Lehim topları aynı zamanda çalışma sırasında mekanik stresin paket boyunca dağıtılmasına da yardımcı olur.

LGA ve BGA: Fiziksel ve Yapısal Farklılıklar

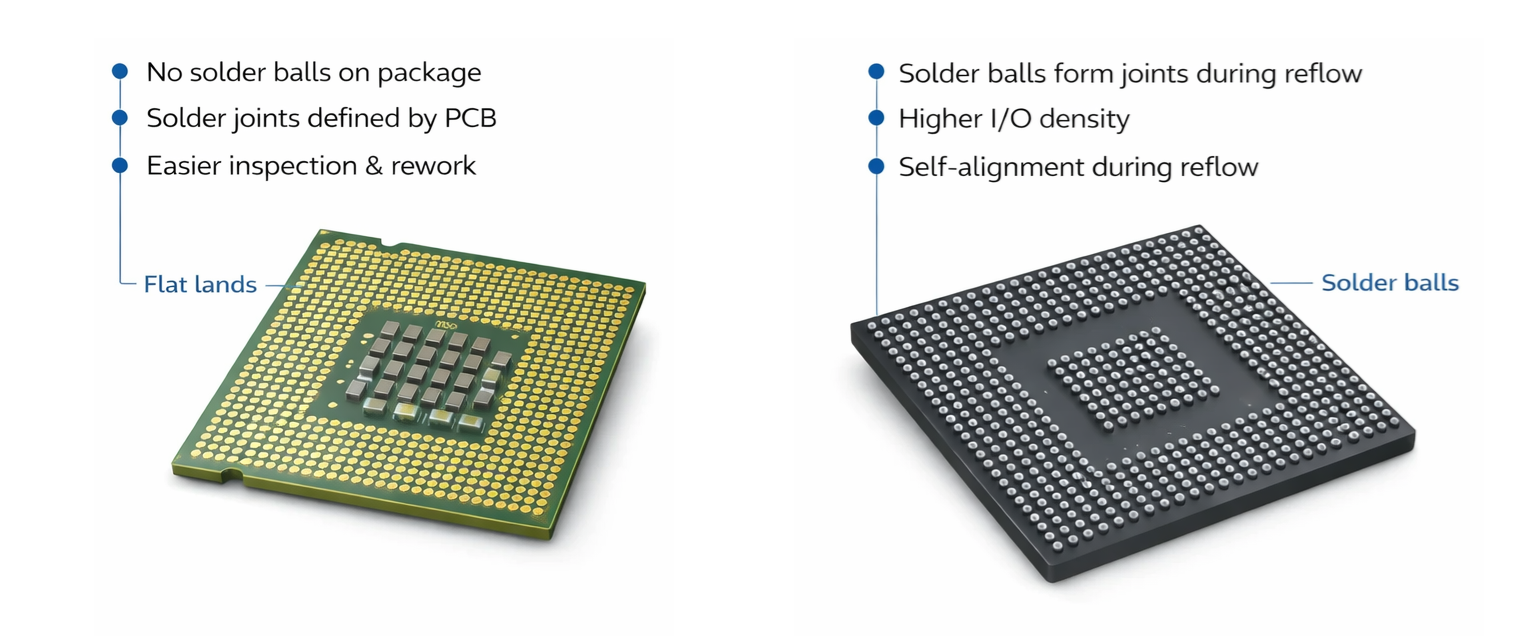

Şekil 4. Yapısal Karşılaştırma

LGA paketleri, çipin alt tarafında bir ızgara şeklinde düzenlenmiş ve soketteki karşılık gelen pinlerle hizalanan düz metalik alanlar kullanır.Bu paketler, güvenilir temas basıncını korumak için soket ve kilitleme mekanizması gibi mekanik bir tutma sistemi gerektirir.Lehim toplarının olmaması, çipin kendisinin doğrudan PCB'ye bağlanmadığı anlamına gelir, bu da onu çıkarılabilir ve yeniden kullanılabilir hale getirir.Düzen, açıkça görülebilen ve inceleme için erişilebilen açıkta kalan temas yüzeyleriyle tanımlanır.Bunun aksine, montaj yöntemi lehim bağlantısından ziyade soket içindeki hassas hizalamaya bağlıdır.Şekilde görüldüğü gibi düz ve düzgün ped yüzeyi LGA'yı diğer ambalaj türlerinden ayırmaktadır.

BGA paketleri ise hem elektrik bağlantıları hem de mekanik ankraj görevi gören bir dizi lehim topu içerir.Bu lehim topları pakete önceden tutturulur ve yeniden akış işlemi sırasında eriyerek PCB ile kalıcı bağlantılar oluşturur.LGA'dan farklı olarak BGA bileşenleri, bir soket olmadan doğrudan karta monte edilir, bu da onları özel yeniden işleme ekipmanı olmadan çıkarılamaz hale getirir.Bağlantılar paketin altında gizlidir, bu da görsel incelemeyi daha da zorlaştırır.Lehim toplarının ızgarası aynı zamanda daha dar aralıklara ve aynı kaplama alanında daha yüksek pin sayılarına olanak tanır.Şekilde gösterildiği gibi, yükseltilmiş küresel temas noktaları BGA'nın yapısını LGA'nın düz alanlarından açıkça ayırmaktadır.

LGA ve BGA: Termal ve Elektriksel Performans

Performans Görünüş	LGA (Arazi Izgarası Dizi)	BGA (Küresel Izgara Dizi)
Termal Dağılım	Isı transferi soket temasına ve soğutucu verimliliğine bağlıdır;biraz daha az doğrudan termal yol	Doğrudan lehim PCB'ye bağlantı, ısı iletimini ve yayılma verimliliğini artırır
Termal Direnç (θJA)	Tipik olarak daha yüksek paket ve PCB arasındaki arayüz katmanları nedeniyle	Düşük termal Doğrudan bağlantı ve daha iyi ısı akış yolu nedeniyle direnç
Isı Dağıtım Tekdüzeliği	Düzensiz olabilir Temas basıncı dağılımına bağlı olarak ısı transferi	Daha düzgün Lehim bağlantıları ve PCB boyunca ısı dağılımı
Sinyal Bütünlüğü	Biraz daha uzun Soketten geçen sinyal yolu empedans değişimine neden olabilir	Kısa, doğrudan bağlantılar sinyal kaybını azaltır ve bütünlüğü artırır
parazitik Endüktans	nedeniyle daha yüksek Soket pimleri ve kontak arayüzü	nedeniyle daha düşük kompakt lehim topu bağlantıları
Elektrik Direnç	Bağlı olarak değişir temas basıncı ve soket pimlerinin temizliği hakkında	Düşük ve istikrarlı kalıcı metalurjik lehim bağlantıları nedeniyle
Güç Dağıtımı Verimlilik	İyi ama soket kalitesine ve pin teması tutarlılığına bağlıdır	Daha verimli düşük empedanslı yollar ve kararlı bağlantılar nedeniyle
Yüksek Frekans Performans	Mayıs deneyimi çok yüksek frekanslarda küçük sinyal bozulması	Daha uygun Minimum sinyal yolu uzunluğu nedeniyle RF ve yüksek hızlı tasarımlar için
Elektromanyetik Performans	Biraz daha yüksek Daha uzun ara bağlantı yolları nedeniyle EMI riski	nedeniyle daha düşük EMI kompakt düzen ve daha kısa elektrik döngüleri
Güvenilirlik Yük Altında	Performans olabilir Soket kontaklarındaki aşınma veya kirlenme nedeniyle zamanla değişiklik gösterir	Son derece kararlı Sabit lehim bağlantıları sayesinde zaman içinde performans

LGA'nın Avantajları ve Dezavantajları

LGA'nın Avantajları

• Lehimleme gerektirmeden kolay kurulum ve değiştirme olanağı sağlar, bu da onu yükseltilebilir sistemler için ideal kılar.

• Kontaklar açıkta ve erişilebilir olduğundan inceleme ve bakımı kolaylaştırır.

• Çip üzerinde kırılabilir pinler bulunmadığından taşıma sırasında paketin hasar görmesi riskini azaltır.

• Soket tasarımı sayesinde mekanik güvenilirliği korurken yüksek pin sayılarını destekler.

LGA'nın dezavantajları

• Bir soket gerektirir, bu da genel sistem maliyetini ve kart karmaşıklığını artırır.

• Kontak güvenilirliği tutarlı basınca ve soket durumuna bağlıdır.

• Doğrudan monte edilen paketlere kıyasla daha büyük mekanik ayak izi.

• Kirlenme veya yanlış hizalama meydana gelmesi durumunda bağlantı sorunlarına karşı hassastır.

BGA'nın Avantajları ve Dezavantajları

BGA'nın Avantajları

• Modern elektronik cihazlar için kompakt bir alanda çok yüksek I/O yoğunluğunu mümkün kılar.

• Lehim bağlantıları sayesinde güçlü mekanik ve elektriksel bağlantılar sağlar.

• Daha kısa sinyal yolları ve daha düşük endüktansla elektrik performansını artırır.

• Doğrudan PCB bağlantısı yoluyla verimli termal aktarımı destekler.

BGA'nın dezavantajları

• Lehim bağlantılarının ambalajın altına gizlenmiş olması nedeniyle incelenmesi zordur.

• Montaj ve yeniden işleme süreçleri için özel ekipman gerektirir.

• PCB'ye lehimlendikten sonra kolayca değiştirilemez.

• Lehim boşlukları veya köprülenme gibi üretim kusurlarının tespit edilmesi daha zor olabilir.

LGA ve BGA Paketleri Arasında Nasıl Seçim Yapılır?

1. Servis Kolaylığı Gereksinimlerini Tanımlayın

Ürününüz kolay yükseltme veya yerinde değiştirme gerektiriyorsa, kalıcı olmayan kuruluma izin verdiği için LGA genellikle daha uygundur.Bu, özellikle bileşenlerin değiştirilmesi gerekebilecek masaüstü bilgisayarlar veya sunucular gibi sistemlerde önemlidir.BGA, aksine, kalıcı montaj için tasarlanmıştır ve sık sık değiştirilmek üzere tasarlanmamıştır.Ürün yaşam döngüsü boyunca bakım veya yükseltmelerin ne sıklıkta gerçekleşeceğini düşünün.Servis kolaylığına göre seçim yapmak, uzun vadeli işletme maliyetlerini ve arıza sürelerini azaltmaya yardımcı olur.

2. Boyut ve Alan Kısıtlamalarını Değerlendirin

Akıllı telefonlar veya gömülü sistemler gibi kompakt cihazlar için, daha az yer kaplaması ve daha yüksek yoğunluğu nedeniyle BGA sıklıkla tercih edilir.LGA, kart boyutunu artırabilecek soketler ve mekanik tutma sistemleri için ek alan gerektirir.Alanın kısıtlı olduğu tasarımlarda ayak izinin en aza indirilmesi genel ürün form faktörü açısından iyidir.BGA, daha sıkı yerleşim düzenlerine ve PCB alanının daha verimli kullanımına olanak sağlar.Bu adım, paket seçiminizin fiziksel tasarım sınırlamalarına uygun olmasını sağlar.

3. Üretim Yeteneklerini Göz önünde bulundurun

Mevcut montaj süreciniz paket seçiminde önemli bir rol oynar.BGA, tüm üretim kurulumlarında mevcut olmayabilecek X-ışını sistemleri gibi kontrollü yeniden akışlı lehimleme ve inceleme araçları gerektirir.LGA ise lehimleme yerine soket kullanarak montajı basitleştiriyor.Üretim hattınızın BGA montajının karmaşıklığını destekleyip destekleyemeyeceğini değerlendirin.Ambalaj tipinin üretim kapasitesiyle eşleştirilmesi, üretim risklerini ortadan kaldırır.

4. Performans Gereksinimlerini Analiz Edin

Yüksek hızlı ve yüksek frekanslı uygulamalar, daha kısa elektrik yolları ve daha iyi sinyal bütünlüğü nedeniyle genellikle BGA'dan yararlanır.LGA hala yüksek performanslı uygulamaları destekleyebilir ancak soket kalitesine ve tasarımına bağlıdır.Uygulamanız zorlu elektrik performansı içeriyorsa paket seçimi önem kazanır.Sinyal hızı, gürültü ve güç dağıtım kararlılığı gibi faktörleri göz önünde bulundurun.Bu, özel kullanım durumunuz için en iyi performansı sağlar.

5. Maliyet Kısıtlamalarını Değerlendirin

Bütçe hususları hem bileşen hem de sistem düzeyindeki maliyetleri içerir.LGA, soketler ve mekanik parçalar nedeniyle maliyeti artırabilirken BGA, kart karmaşıklığını azaltabilir ancak üretim masraflarını artırabilir.Toplam maliyet montaj, test ve potansiyel yeniden çalışmaları içermelidir.Peşin ve uzun vadeli maliyetler arasındaki dengeyi değerlendirin.Doğru dengeyi seçmek, kârlılığın ve ölçeklenebilirliğin korunmasına yardımcı olur.

6. Güvenilirlik İhtiyaçlarını Belirleyin

Titreşime, termal döngüye veya zorlu ortamlara maruz kalan uygulamalar için BGA, lehimli bağlantılar nedeniyle genellikle daha güçlü mekanik stabilite sağlar.LGA, aşırı koşullar altında daha az dayanıklı olabilen mekanik basınca dayanır.Güvenilirlik gereksinimleri, otomotiv veya endüstriyel elektronik gibi sektörlere göre değişir.Paketi seçerken çevresel stres faktörlerini göz önünde bulundurun.Bu adım, uzun vadeli dayanıklılık ve ürün güvenilirliği sağlar.

LGA ve BGA Paketlerinin Uygulamaları

LGA Bileşenlerine Örnekler

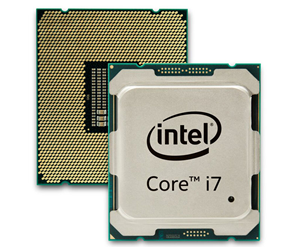

Şekil 5. LGA Bileşen Örnekleri

• Masaüstü ve Sunucu CPU'ları - Intel Core ve Xeon serisi gibi birçok işlemci, soket tabanlı kurulum için LGA ambalajını kullanır.Bu, CPU'ları lehimlemeden yükseltmeye veya değiştirmeye olanak tanır.Tasarım, karmaşık işleme görevleri için gereken yüksek pin sayılarını destekler.Kişisel bilgisayarlarda ve veri merkezlerinde yaygın olarak kullanılmaktadır.

• Ağ Arayüzü Denetleyicileri - Bazı Ethernet denetleyicileri, anakartlarda modüler entegrasyona izin vermek için LGA paketlerini kullanır.Bu, ağ donanımında bakım ve değiştirmeyi basitleştirmeye yardımcı olur.Paket, yüksek hızlı veri aktarımı için kararlı elektrik bağlantılarını destekler.Genellikle kurumsal ağ ekipmanlarında bulunur.

• Güç Yönetimi IC'leri - Bazı güç kontrol cihazları, güvenilir temas ve termal performans için LGA'yı kullanır.Düz ped tasarımı PCB veya soket ile tutarlı bağlantı sağlar.Bu bileşenler voltaj regülasyonunda ve güç dağıtım sistemlerinde kullanılır.Tasarımları sistem düzeyinde verimli entegrasyonu destekler.

• RF Modülleri - LGA, kompakt boyut ve güvenilir temasın gerekli olduğu bazı RF modüllerinde kullanılır.Paket, kararlı bağlantılarla yüksek frekanslı sinyal işlemeyi destekler.İletişim cihazlarında ve kablosuz sistemlerde sıklıkla kullanılır.Yapı, modüler tasarımlara kolay entegrasyon sağlar.

• Gömülü İşlemciler - Bazı gömülü bilgi işlem modülleri, endüstriyel sistemlerde esneklik sağlamak için LGA ambalajını kullanır.Bu, uzun ömürlü uygulamalarda daha kolay yükseltme ve bakım sağlar.Paket, kontrollü ortamlarda kararlı çalışmayı destekler.Otomasyon ve kontrol sistemlerinde yaygın olarak kullanılır.

BGA Bileşenlerine Örnekler

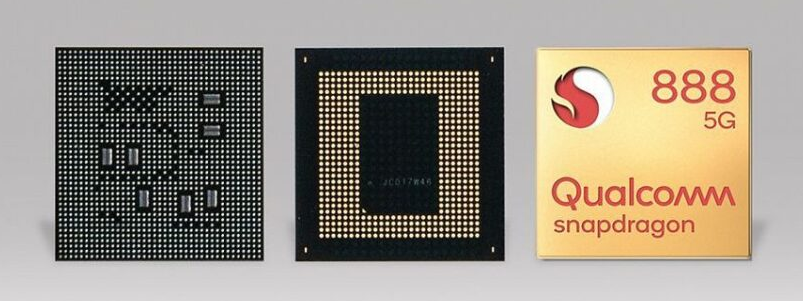

Şekil 6. BGA Bileşen Örnekleri

• Grafik İşlem Birimleri (GPU'lar) - GPU'lar, yüksek pin yoğunluğunu ve hızlı veri aktarımını desteklemek için genellikle BGA paketlemesini kullanır.Kompakt tasarım, grafik kartlarına ve dizüstü bilgisayarlara entegrasyona olanak tanır.Lehimli bağlantılar ağır iş yükleri altında performansı ve güvenilirliği artırır.Bu paket, modern yüksek performanslı grafik sistemleri için önemlidir.

• Mobil SoC İşlemciler - Snapdragon serisindekiler gibi akıllı telefon işlemcileri, kompakt ve verimli tasarım için BGA'ya güveniyor.Paket, CPU, GPU ve bağlantı özelliklerinin yüksek entegrasyonunu destekler.İnce cihaz profillerine ve yüksek işlem gücüne olanak tanır.Bu onu mobil ve taşınabilir elektronikler için ideal kılar.

• Sahada Programlanabilir Kapı Dizileri (FPGA'ler) - FPGA'ler genellikle çok sayıda I/O bağlantısını barındırmak için BGA paketlerini kullanır.Tasarım, karmaşık mantıksal işlemleri ve yüksek hızlı iletişimi destekler.Bu bileşenler telekomünikasyon, yapay zeka ve veri işleme sistemlerinde kullanılır.Paket, zorlu uygulamalarda istikrarlı performans sağlar.

• Bellek Yongaları (DRAM/Flash) - Birçok bellek cihazı, yüksek yoğunluklu yığınlama ve verimli PCB düzeni için BGA ambalajını kullanır.Küçük kaplama alanı birden fazla çipin birbirine yakın yerleştirilmesine olanak tanır.Bu, sistem performansını artırır ve gecikmeyi azaltır.Tüketici elektroniği ve bilgisayar sistemlerinde yaygın olarak kullanılmaktadır.

• Chipsetler ve Denetleyiciler - Anakart yonga setleri ve yerleşik denetleyiciler, kalıcı ve güvenilir bağlantılar için sıklıkla BGA'yı kullanır.Paket, kompakt bir alanda karmaşık işlevleri destekler.Yaygın olarak dizüstü bilgisayarlarda, tabletlerde ve gömülü sistemlerde kullanılır.Tasarım uzun vadeli stabilite ve performans sağlar.

Sonuç

LGA ve BGA, öncelikle PCB'ye nasıl bağlandıkları konusunda farklılık gösterir; LGA soket tabanlı kontaklar kullanır ve BGA lehimli bağlantılara dayanır.LGA daha kolay değiştirme ve inceleme olanağı sunarken, BGA daha yüksek yoğunluk, daha iyi elektriksel performans ve daha güçlü mekanik kararlılık sağlar.Her paketin uygulamaya bağlı olarak maliyet, üretilebilirlik ve güvenilirlik açısından ödünleşimleri vardır.Doğru seçeneğin seçilmesi, servis kolaylığı, alan kısıtlamaları, performans ihtiyaçları ve üretim yeteneklerinin dengelenmesine bağlıdır.
