LFEC3E-3Q208C FPGA Genel Bakış: Özellikler, Uygulamalar, Programlama ve Özellikler

Bu makalede, kafes yarı iletkeninden bir FPGA olan LFEC3E-3Q208C hakkında bilgi edineceksiniz.Ne olduğunu, sunduğu ana özellikleri ve neden birçok orta menzilli tasarım için yararlı olduğunu göreceksiniz.İçerik ayrıca, artıları, eksileri ve üretici ayrıntıları ile birlikte özellikleri, uygulamaları ve adım adım programlama sürecinde size yol açar.

Katalog

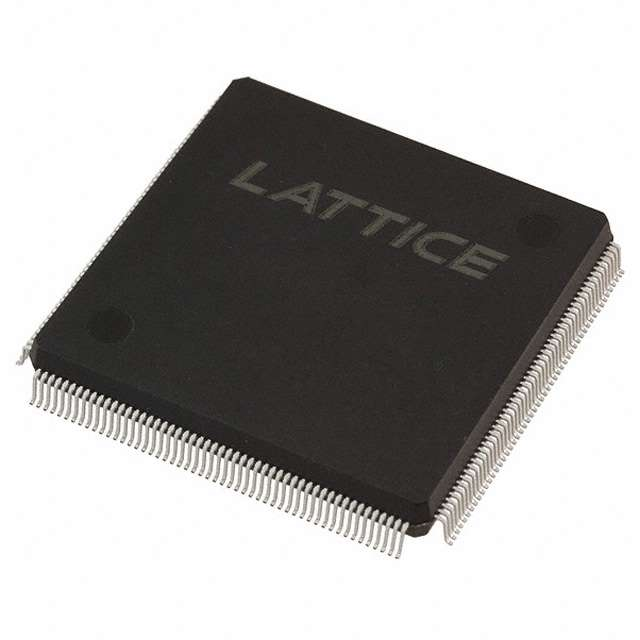

LFEC3E-3Q208C nedir?

. LFEC3E-3Q208C Latticeec (Ekonomi) ailesinin bir parçası olarak tasarlanmış, kafes yarı iletkeninden maliyet etkin bir alan programlanabilir kapı dizisi (FPGA).Bu aile, ana akım tasarımlar için güvenilir performansla karşılanabilirliği dengeleyen programlanabilir mantık çözümleri sunmak için geliştirilmiştir.Latticeec hiyerarşisi içinde, orta menzilde oturur, yaklaşık 3.000 mantık öğesi ve verimli güç kullanımı sunar, daha küçük giriş cihazları ve daha büyük, daha kaynak yoğun modeller arasındaki boşluğu doldurur.Daha geniş latticeecp/EC serisi, EC varyantının ekonomi güdümlü performansa odaklanmasıyla düşük maliyetli programlanabilirliği, ölçeklenebilirliği ve esnekliği çoklu cihaz boyutlarında vurgular.

LFEC3E-3Q208C mi arıyorsunuz?Mevcut stok, teslim süresi ve fiyatlandırmayı kontrol etmek için bizimle iletişime geçin.

LFEC3E-3Q208C Özellikleri

• Mantık Kaynakları

Cihaz, 384 bloğa düzenlenen yaklaşık 3.100 mantık öğesini entegre ederek orta menzilli tasarımlar için yeterli kapasite sağlıyor.Bu kaynak dengesi, aşırı maliyet olmadan kontrol mantığı, sinyal işleme ve gömülü uygulamalar için uygun hale getirir.

• Programlanabilir G/Ç

145'e kadar programlanabilir giriş/çıkış pimi ile çok çeşitli bağlantı seçeneklerini destekler.Bu I/OS, LVCMOS, LVTTL, LVD'ler, PCI ve SSTL gibi birden fazla standartla uyumludur ve esnek sistem entegrasyonunu mümkün kılar.

• Gömülü bellek

FPGA, özel blok RAM (EBR) ve dağıtımlı RAM kaynaklarını içerir ve verimli çip üzerinde depolama sağlar.Bu, doğrudan cihazın içinde veri arabelleğe alınması, arama tabloları veya küçük gömülü anıların uygulanmasını sağlar.

• Saat yönetimi

Frekans çarpımı, bölünme ve faz kayması sunan dört adede kadar entegre PLL'ye sahiptir.Bu, yüksek hızlı tasarımlar için hassas zamanlama kontrolü ve senkronizasyon sağlar.

• DDR Bellek Desteği

Cihaz, DDR400 (200 MHz) çalıştırabilen DDR arayüzleri için donanım desteği içerir.Bu, harici yüksek hızlı bellek erişimi gerektiren tasarımlar için pratik hale getirir.

• Güç verimliliği

1.2 V çekirdek besleme ile çalışan FPGA, genel sistem güç tüketimini en aza indirir.Düşük güç tasarımı, taşınabilir veya enerjiye duyarlı uygulamalar için idealdir.

• Sistem düzeyinde özellikler

IEEE 1149.1 Sınır Taraması, Çip Üzerinde Mantık Analizi (ISPtracy) ve bir SPI Boot Flash Arabirimi gibi yerleşik işlevler test ve hata ayıklamayı basitleştirir.Bu özellikler geliştirme süresini azaltır ve tasarım güvenilirliğini artırır.

• Geliştirme desteği

Isplever Design Suite tarafından desteklenen cihaz, otomatik sentez, yer ve rout ve doğrulama araçlarından yararlanır.Ortak işlevleri hızlandırmak ve piyasaya sürme süresini kısaltmak için iSpleverCore IP bloklarını da kullanabilirsiniz.

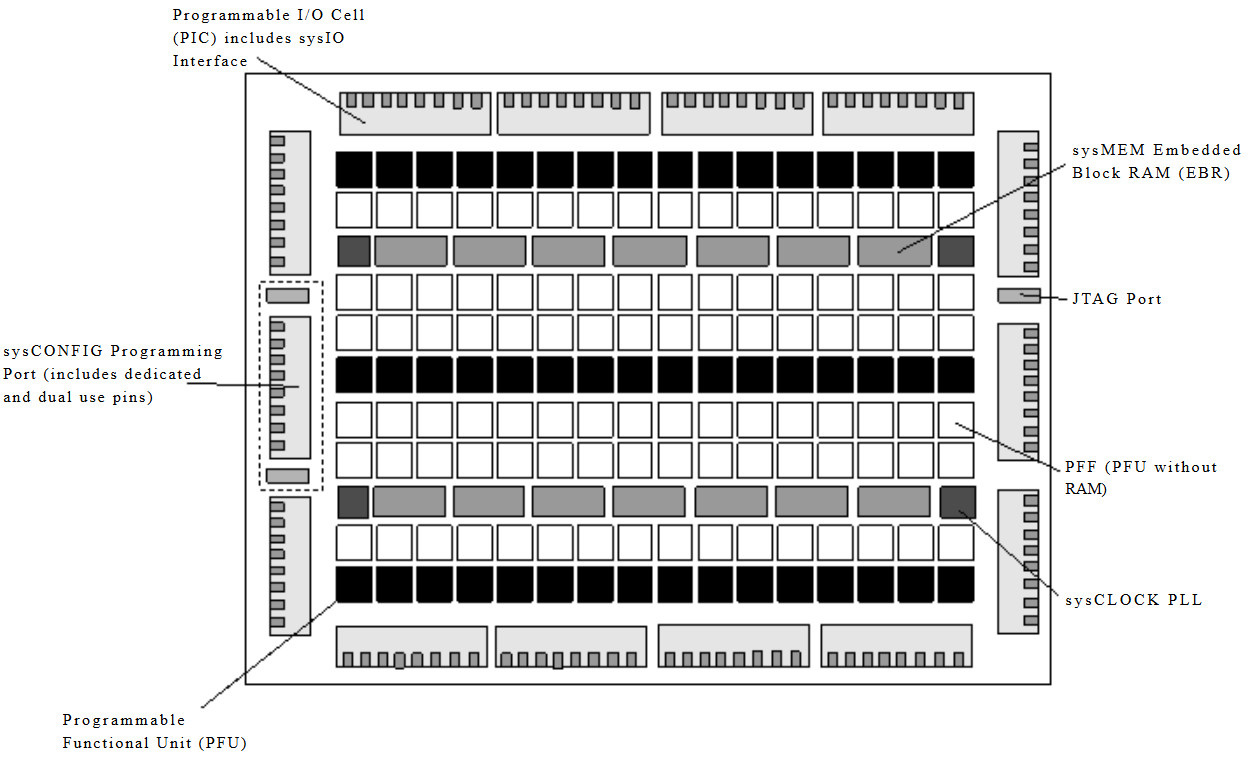

Latticeecp/EC Aile Blok Diyagramı

Latticeecp/EC ailesinin (LFEC3E-3Q208C dahil) blok diyagramı, FPGA'nın nasıl inşa edildiğini ve parçalarının nasıl birlikte çalıştığını gösterir.Programlanabilir G/Ç hücreleri (resimler), çipi dış cihazlarla bağlamak için kenarların etrafına yerleştirilir ve birçok sinyal standartını destekler.İçeride, programlanabilir fonksiyonel birimler (PFU'lar), verileri depolamak için bazı gömülü blok RAM (EBR) ile eşleştirilmiş ve diğerleri yalnızca mantığa odaklanmış mantık işlemlerini kullanır.Sysclock PLLS, tasarımın doğru hızda ve zamanlamada çalışabilmesi için saat sinyallerini yönetir.Sysconfig bağlantı noktası ve JTAG bağlantı noktası, FPGA'yı kolayca programlamanıza, test etmenize ve hata ayıklamanıza izin verir.Bu düzen, LFEC3E-3Q208C esnekliği, güvenilir performans ve maliyete duyarlı tasarımlarda basit entegrasyon sağlar.

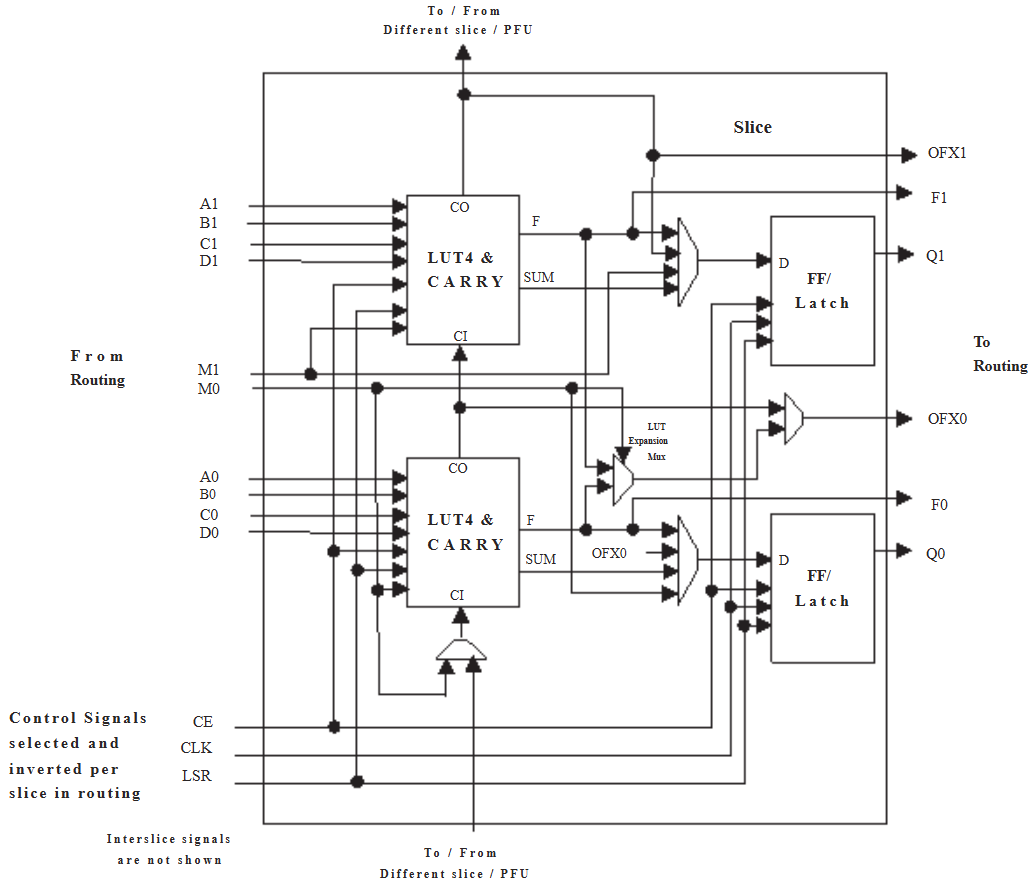

Latticeecp/EC dilim şeması

Latticeecp/EC ailesindeki dilim, LFEC3E-3Q208C'de olduğu gibi, mantık ve aritmetik işlemleri gerçekleştirmek için LUT4 ve taşıma bloklarını birleştiren temel mantık ünitesidir.Her dilim ayrıca verileri depolamak ve sıralı mantığı etkinleştirmek için parmak arası terlik/mandal içerir, çoğullayıcılar sinyalleri kayıtlardan veya doğrudan yoldan esnek bir şekilde yönlendirir.Bu yapı önemlidir, çünkü hem basit hem de karmaşık dijital tasarımları ele almak için FPGA hızına, esnekliğine ve verimliliği sağlar.Aşağıdaki tablo, işlevleri, türleri, sinyal adları ve amaçları dahil olmak üzere dilim sinyali açıklamalarını özetlemektedir.

İşlev	Tip	Sinyal isimleri	Tanım
Giriş	Veri sinyali	A0, B0, C0, D0	LUT4'e girişler
Giriş	Veri sinyali	A1, B1, C1, D1	LUT4'e girişler
Giriş	Çok amaçlı	M0	Çok amaçlı giriş
Giriş	Çok amaçlı	M1	Çok amaçlı giriş
Giriş	Kontrol sinyali	CE	Saat Etkinleştir
Giriş	Kontrol sinyali	LSR	Yerel set/sıfırlama
Giriş	Kontrol sinyali	Clk	Sistem saati
Giriş	PFU arası sinyal	Fcin	Hızlı taşıma
Çıktı	Veri sinyalleri	F0, F1	LUT4 Çıkış Kayıt Bypass sinyalleri
Çıktı	Veri sinyalleri	Q0, Q1	Çıkışları Kaydet
Çıktı	Veri sinyalleri	OFS0	Lut5 MUX'un çıkışı
Çıktı	Veri sinyalleri	OFX1	Bir LUT6, LUT7, LUT8 2 MUX'un Çıkışı Dilim'e bağlı
Çıktı	PFU arası sinyal	FCO	Çoğu PFU için hızlı taşıma zinciri çıkışı¹

LFEC3E-3Q208C Özellikleri

Tip	Parametre
Üretici	Kafes yarı iletken
Voltaj - besleme	1.14V ~ 1.26V
Toplam RAM BITS	56.320
Tedarikçi Cihaz Paketi	208-PQFP (28x28)
Seri	Ec
Paket / Dava	208-BFQFP
Paketi	Tepsi
Çalışma sıcaklığı	0 ° C ~ 85 ° C (TJ)
Mantık öğelerinin/hücre sayısı	3.100
G/Ç sayısı	145
Montaj türü	Yüzey montajı
Temel Ürün Numarası	LFEC3

LFEC3E-3Q208C Uygulamaları

1. Gömülü kontrol sistemleri

LFEC3E-3Q208C, cihazlar, endüstriyel otomasyon ve IoT ağ geçitlerindeki gömülü denetleyiciler için çok uygundur.Orta derecede mantık yoğunluğu ve düşük maliyetli tasarımı, sabit fonksiyon mantığının programlanabilir esneklikle değiştirilmesini sağlar.Bu, donanımı yeniden tasarlamadan sistemleri yükseltmeyi veya gelişen standartlara uyum sağlamayı kolaylaştırır.

2. DDR Bellek Arabirimi

DDR400 belleği için yerleşik destek ile cihaz, uygulamalarda veri arabelleğini, günlüğe kaydetmeyi veya geçici depolamayı yönetebilir.Bu özellik, harici bellek hızının önemli olduğu, ancak tam üst düzey FPGA performansının gerekli olmadığı sistemlerde kullanışlıdır.Birçoğu hız, maliyet ve bellek verimliliği dengesinden yararlanır.

3. G/Ç köprüleme ve protokol dönüşümü

LVCMOS, LVTTL, LVD, PCI ve SSTL gibi G/Ç standartlarına yönelik geniş desteği sayesinde FPGA, farklı dijital arayüzlerin köprülenmesinde etkilidir.Sinyalleri alt sistemler arasında tercüme edecek şekilde yapılandırılabilir, bu da karışık teknoloji tasarımlarında değerli hale getirir.Bu esneklik, yeni bileşenlerle uyumluluk sağlayarak mevcut donanımın ömrünü uzatmaya yardımcı olur.

4. Endüstriyel ve altyapı uygulamaları

Cihaz ayrıca güvenilirlik ve ılımlı performansın yeterli olduğu maliyete duyarlı endüstriyel ve altyapı ekipmanlarında da hizmet verebilir.Sınır taraması, çip üzerindeki hata ayıklama ve düşük güçlü işlem için desteği, verimlilik ve kolay bakım gerektiren sistemler için ideal hale getirir.Tipik roller kontrol birimleri, arayüz modülleri ve izleme sistemleri içerir.

LFEC3E-3Q208C Benzer Parçalar

Spesifikasyon	LFEC3E-3Q208C	LFEC3E-3Q208I	LFEC3E-3QN208C	LFEC3E-4Q208C	LFEC1E-3Q208C	LFEC6E-3Q208C
Mantık öğeleri (LUTS)	~ 3.1k	~ 3.1k	~ 3.1k	~ 3.1k	~ 1.5k	~ 6.1k
Mantık blokları	384	384	384	384	192	768
Gömülü Blok RAM (EBR)	~ 55 kb	~ 55 kb	~ 55 kb	~ 55 kb	~ 18 KB	~ 92 KB
Maksimum çalışma frekansı	~ 340 MHz	~ 340 MHz	~ 340 MHz	~ 340 MHz	~ 300 MHz	~ 340 MHz
G/Ç sayısı	145	145	145	145	112	145
Paketi	208-PQFP	208-PQFP	208-PQFP	208-PQFP	208-PQFP	208-PQFP
Çekirdek voltajı	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V
Sıcaklık aralığı	0 ° C ila +70 ° C	–40 ° C ila +85 ° C	0 ° C ila +70 ° C	0 ° C ila +70 ° C	0 ° C ila +70 ° C	0 ° C ila +70 ° C
Uyumluluk / Paket Türü	Standart	Sanayi	Kurşunsuz (QN)	Varyant (Q)	Standart	Standart
Başvuru	Orta yoğunluk, genel amaçlı	LFEC3E ile aynı ancak endüstriyel kullanım	LFEC3E ile aynı ama paket uyumlu	Aynı aile, kolay göç	Düşük yoğunluklu maliyet seçeneği	Daha yüksek yoğunluklu yükseltme

LFEC3E-3Q208C Programlama Adımları

LFEC3E-3Q208C programlamaya başlamadan önce, doğru araçları hazırlamak ve tasarım akışını cihaz yapılandırmasına anlamak önemlidir.Her adım bir öncekine dayanır, bu nedenle dikkatli bir dikkat sorunsuz bir programlama işlemi sağlayacaktır.

1. Programlama donanım ve yazılımı hazırlayın

Bu FPGA'nın resmi araçları olan Lattice’in Elmas programcısını veya ISPVM sistemini yükleyerek başlıyorsunuz.Ardından, HW-USBN-2B gibi JTAG programlama kablosunu kurun ve sürücülerin düzgün bir şekilde kurulduğundan emin olun.Bu adım, bilgisayarınızın bağlantı hataları olmadan hedef cihazla iletişim kurmaya hazır olmasını sağlar.

2. Tasarımınızı geliştirme yazılımında uygulayın

Ardından, Lattice Diamond'da yeni bir proje oluşturun ve hedef cihazınız olarak LFEC3E-3Q208C'yi seçin.Daha sonra Verilog veya VHDL kaynak dosyalarınızı eklersiniz, PIN atamalarını uygulayın ve zamanlama kısıtlamalarını tanımlarsınız.Bu yapıldıktan sonra, tasarımı sentezler, yer ve rout gerçekleştirir ve son olarak programlama için kullanılacak Bitstream (.bit veya .jed) dosyasını oluşturursunuz.

3. Tahtayı ve bağlantıları kurun

Şimdi, JTAG kablosunu FPGA kartınıza bağlayın, sinyal hatlarını takmadan önce zemin bağlantısının güvenli olduğundan emin olun.Çekme ve aşağı çekme dirençlerinin, özellikle TCK ve açık drain hatlarında doğru bir şekilde yerinde olduğunu doğrulayın.Tahtanızın silme veya ispen gibi ek kontrol pimleri varsa, programlama sırasında kazara sıfırlamaları önlemek için bunları düzgün yapılandırmanız gerekir.

4. Cihazı programlayın

Donanım hazır olduğunda, programlama aracını başlatın ve bağlı kablonuzu seçin.Oluşturulan Bitstream dosyasını yükleyin ve kurulumunuza bağlı olarak genellikle JTAG olan uygun modu seçin.Programlama işlemini başlatın, araç verilerin doğru bir şekilde yazıldığını doğrularken FPGA'yı yapılandırır.

5. Yapılandırmayı doğrulayın ve hata ayıklayın

Programlamadan sonra, FPGA'nın başarılı bir şekilde yapılandırıldığını onaylamak için kartınızdaki bitmiş veya init pinlerini kontrol edin.Gerekirse, işlevselliği test etmek ve sinyal davranışını doğrulamak için iSptracy mantık analizörünü veya sınır tarama özelliklerini kullanın.Değişiklikler gerektiğinde tasarım ve programlama döngüsünü tekrarlayarak projenizin adım adım rafine edilmesini sağlayabilirsiniz.

LFEC3E-3Q208C Avantajları ve Dezavantajları

Avantajlar

• Enerjiye duyarlı tasarımlar için uygun düşük güç tüketimi

• Üst düzey FPGA'lara kıyasla maliyet etkin

• Daha kolay öğrenme eğrisi olan basit araç zinciri

• Dağıtımdan sonra güncellemeler için alan yeniden yapılandırılabilir

• İyi kaynak dengesine sahip kompakt paket

Dezavantajlar

• Daha büyük FPGA'lara kıyasla sınırlı performans

• Üst düzey cihazlardan daha düşük mantık ve bellek kapasitesi

• Daha az üçüncü taraf IP çekirdeği ve ekosistem desteği

• Toolchain, büyük satıcıların gelişmiş özelliklerinden yoksun

• Ultra yüksek hızlı arayüzler için uygun değil

LFEC3E-3Q208C Ambalaj Boyutları

Tip	Parametre
Paket türü	208-PQFP (plastik dörtlü düz paket)
Vücut büyüklüğü	28 mm × 28 mm
Saha	0,5 mm
Paket Yüksekliği (Maks)	~ 3,4 mm
Kurşun sayısı	208 pim
Paket stili	Martı kanadı kurşunları (Quad)
Montaj türü	Yüzey montajı
Vaka kodu	BFQFP-208
Tedarikçi paketi	Tepsi

LFEC3E-3Q208C Üretici

LFEC3E-3Q208C, Kafes Yarıiletken Şirketi , merkezi Hillsboro, Oregon'da bulunan bir ABD merkezli şirket.1983 yılında kurulan Lattice, düşük güçlü, düşük güçlü alan programlanabilir kapı dizileri (FPGA'lar) ve ilgili çözümler geliştirme konusunda uzmanlaşmıştır.Şirket, iletişim, bilgi işlem, tüketici elektroniği, endüstriyel ve otomotiv pazarlarındaki uygulamaların sağlanmasına odaklanmaktadır.Enerji tasarruflu programlanabilir cihazlardaki inovasyonu ile tanınan Lattice, özellikle kompakt form faktörleri, düşük güç tüketimi ve yüksek güvenilirlik talep eden tasarımlar için FPGA endüstrisinde kilit bir oyuncu olarak kendisini kurmuştur.

Çözüm

LFEC3E-3Q208C, orta menzilli projeler için düşük maliyetli, düşük güç kullanımı ve yeterli mantık ve bellek için iyi bir karışım sunar.Birçok G/Ç standartını destekler, yerleşik RAM ve PLL'lere sahiptir ve DDR400 belleğiyle çalışabilir, bu da kontrol, arayüz ve endüstriyel görevler için yararlı hale getirir.Kafes aletleri ile programlama basittir ve ekstra hata ayıklama özellikleri testte yardımcı olur.Daha büyük FPGA'ların hızına ve kapasitesine uygun olmasa da, esneklik, verimlilik ve uygun fiyatlı performansa ihtiyaç duyan tasarımlar için güvenilir bir seçimdir.
