LC4384C-75FTN256C: Verimli dijital mantık ve düşük güç uygulamaları için yüksek performanslı CPLD

LC4384C-75FTN256C, Ispmach 4000C serisinin güçlü bir programlanabilir mantık cihazıdır ve akıllı, düşük güçlü dijital çözümlere ihtiyaç duyan projeler için tasarlanmıştır.Bu cihaz, 384 makro ve 192 giriş/çıkış pimi ile çok yönlüdür ve düşük güç üzerinde çalışır, bu da onu verimli hale getirir.Bu kılavuz, dijital sistemlerin performansını ve verimliliğini nasıl artırdığını gösteren cihazın temel özelliklerini, teknik detaylarını ve kullanımlarını keşfedecektir.

Katalog

LC4384C-75FTN256C Açıklama

. LC4384C-75ftn256c ISPmach 4000C ailesine ait, kafes yarı iletkeninden yüksek performanslı karmaşık bir programlanabilir mantık cihazıdır (CPLD).Sıkı düşük güçlü bir ayak izine sahip esnek dijital mantık çözümleri gerektiren uygulamalara hitap etmek için tasarlanmıştır.Cihazda, çeşitli tasarım ihtiyaçları için önemli bir çok yönlülük sağlayan 384 makro -ve 192 giriş/çıkış pimi bulunmaktadır.Programlama ve operasyonel çekirdek voltajı, verimli güç yönetimi sağlayarak 1.65V ila 1.95V arasında değişmektedir.LC4384C-75FTN256C'nin temel performans metrikleri, 7.5 ns'lik bir yayılma gecikmesi ve 168 MHz'e kadar ulaşabilen bir çalışma frekansı içerir.Bu hız ve duyarlılığın kombinasyonu, yüksek hızlı veri işleme uygulamaları için idealdir.Cihaz, geniş bir sinyal seviyesini karşılamak için 5V toleranslı girişlerle 3.3V, 2.5V ve 1.8V LVCMOS gibi birden fazla G/Ç standardı destekler.Her makro hücre, saat, sıfırlama, önceden ayarlanmış ve saat etkinliği için ayrı ayrı kontrollerle geliştirilir ve mantık işlemlerinin hassas yönetimine izin verir.

Ürünlerinize güvenilir, verimli ve yüksek performanslı mantık cihazları eklemek istiyorsanız, LC4384C-75FTN256C mükemmel bir seçimdir.Ve toplu bir sipariş vermeyi düşünüyorsanız, bu ileri teknolojinin uygulamalarınız için neler sunabileceğinden tam olarak yararlanabilirsiniz.

LC4384C-75FTN256C CAD Modelleri

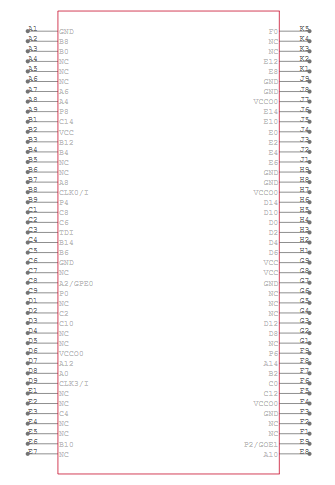

LC4384C-75ftn256C Sembol

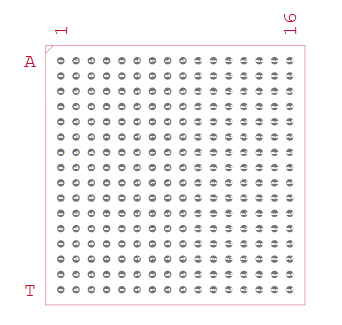

LC4384C-75ftn256C Ayak İzi

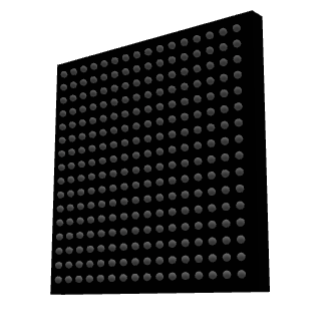

LC4384C-75FTN256C 3D Model

LC4384C-75ftn256c Özellikler

• Yüksek Performans: LC4384C-75FTN256C, 7.5 ns'lik düşük bir yayılma gecikmesi ile birleştiğinde, 178.57 MHz'e kadar etkileyici bir maksimum frekansla çalışır.Bu, yüksek hızlı dijital ortamlar için hızlı veri işleme özelliklerini ve hızlı yanıt sürelerini sağlar.

• Sistemde Programlanabilirlik (ISS): Bu cihaz, IEEE 1532 uyumlu arayüz aracılığıyla sistem içi programlamayı destekler.Bu özellik, cihazın kaldırılmasına gerek kalmadan, bakım ve yükseltmeleri basitleştirmeden doğrudan devrede kolay ürün yazılımı güncellemelerine izin verir.

• Gelişmiş makroeller: Her biri bağımsız tıkanma, sıfırlama, ön ayar ve saat etkinleştirebilen 384 makro klokel ile donatılmıştır.Bu düzenleme, özelleştirilmiş dijital mantık tasarımları için karmaşık mantık işlemlerini yönetmede kapsamlı esneklik ve hassasiyet sunar.

• Çok yönlü G/Ç desteği: CPLD, 3.3V, 2.5V ve 1.8V LVCMO'lar dahil olmak üzere çoklu voltaj standartlarıyla uyumlu olan 192 giriş/çıkış pimlerine sahiptir.Ayrıca, eski eski sistemler ve çeşitli dijital ekosistemlerle uyumluluğu artıran 5V toleranslı girişleri destekler.

• Düşük Güç Tüketimi: 1.65V ila 1.95V'lik bir çekirdek voltaj aralığında verimli bir şekilde çalışacak şekilde tasarlanmıştır, bu da güç verimliliğinin gerekli olduğu uygulamalar için mükemmel bir seçimdir.Bu düşük güç tüketimi, termal çıkışın en aza indirilmesine ve sistem güvenilirliğini artırmaya yardımcı olur.

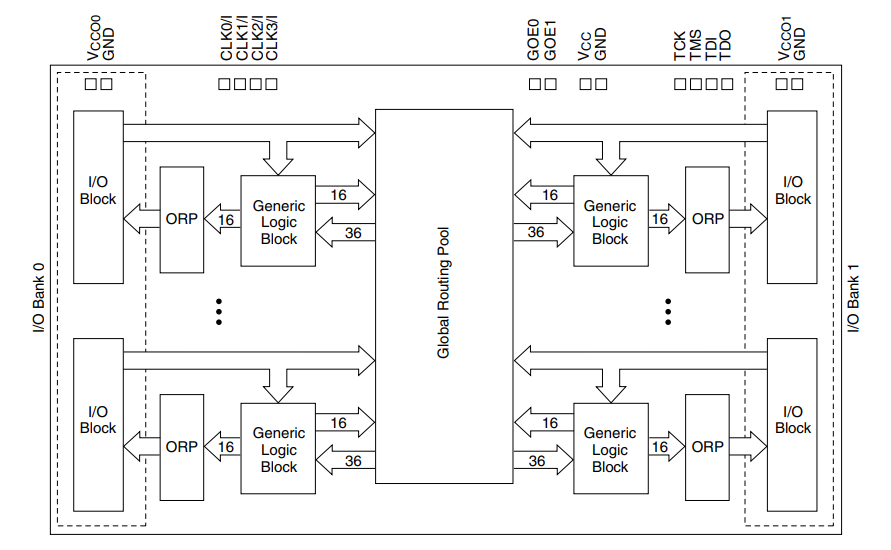

LC4384C-75ftn256C Blok Şeması

. LC4384C-75ftn256C Blok Şeması Programlanabilir bir mantık cihazının iç yapısını gösterir.Cihazın tüm bölümlerini birbirine bağlayan ve bileşenler arasında hızlı ve esnek iletişim sağlayan merkezi bir küresel yönlendirme havuzu (GRP) çevresinde düzenlenmiştir.Diyagramın her iki tarafında, cihaza giriş ve çıkış sinyallerini işleyen G/Ç bankaları (G/Ç bankası 0 ve G/Ç bankası 1) vardır.Bu bankalar, G/Ç blokları ile jenerik mantık blokları (GLBS) arasındaki veri akışını yöneten Çıktı Yönlendirme Havuzlarına (ORP) bağlıdır.Genel Mantık Blokları (GLBS), mantık işlemlerini gerçekleştiren ana işlem birimleridir.Giriş ve çıkış için ORP'lerle bağlantılıdır ve diğer GLB'lerle iletişim için GRP'ye bağlanırlar ve karmaşık mantık fonksiyonlarının oluşturulmasına izin verir.Üstte, diyagram, programlama ve test için birden fazla saat sinyali ve JTAG girişleri dahil olmak üzere zamanlama ve cihaz çalışmasını yönetmek için saat ve kontrol girişlerini gösterir.Diyagram, cihazın yüksek hızlı bağlantılar ve verimli sinyal yönlendirmesi ile esnek mantık uygulaması için nasıl tasarlandığını göstermektedir.

LC4384C-75ftn256c Spesifikasyonlar

Tip	Parametre
Üretici	Kafes Yarıiletken Şirketi
Seri	Ispmach® 4000C
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Programlanabilir Tür	Sistemde programlanabilir
Gecikme Süresi TPD (1) Maks.	7.5 ns
Voltaj besleme - iç	1.65V ~ 1.95V
Mantık öğelerinin/blokların sayısı	24
Makroel sayısı	384
G/Ç sayısı	192
Çalışma sıcaklığı	0 ° C ~ 90 ° C (TJ)
Montaj türü	Yüzey montajı
Paket / Dava	256-LBGA
Tedarikçi Cihaz Paketi	256-FTBGA (17x17)
Temel Ürün Numarası	LC4384

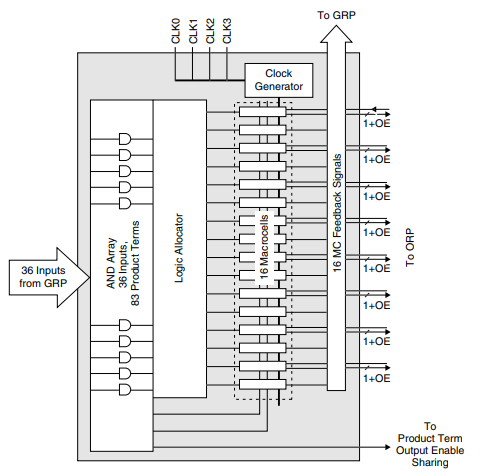

LC4384C-75ftn256c Genel Mantık Bloğu

. Jenerik Mantık Bloğu (GLB) ki LC4384C-75ftn256c Esnek ve verimli bir tasarım kullanarak mantık işlemlerini işlemler.83 ürün terimini oluşturmak için bir ve dizi kullanılarak birleştirilen Global Routing Havuzu'ndan (GRP) 36 giriş alır.Bu ürün terimleri, bir mantık tahsisatı tarafından yönetilen temel mantık kombinasyonlarıdır.Mantık tahsisatçı, bu ürün terimlerini ana işleme birimleri olan 16 makro hücreye dağıtır.Bu makro hücreler, kombinasyonel ve sıralı işlemler dahil mantık işlevleri gerçekleştirir.Dört saat sinyalleri (CLK0 ila CLK3) kullanılarak bir saat jeneratörü ile senkronize edilirler, bu da hassas zamanlama kontrolüne izin verir.Her makrosel, daha fazla işlem için çıkışını GRP'ye veya Çıkış Yönlendirme Havuzuna (ORP) geri gönderebilir.Karmaşık durum makinelerinin ve sıralı devrelerin uygulanması için geri bildirimleri desteklerler.GLB’nin tasarımı son derece esnektir, gelişmiş dijital tasarımlar için uygun, verimli yönlendirme ve zamanlama kontrolü ile karmaşık mantık işlevlerini sağlar.

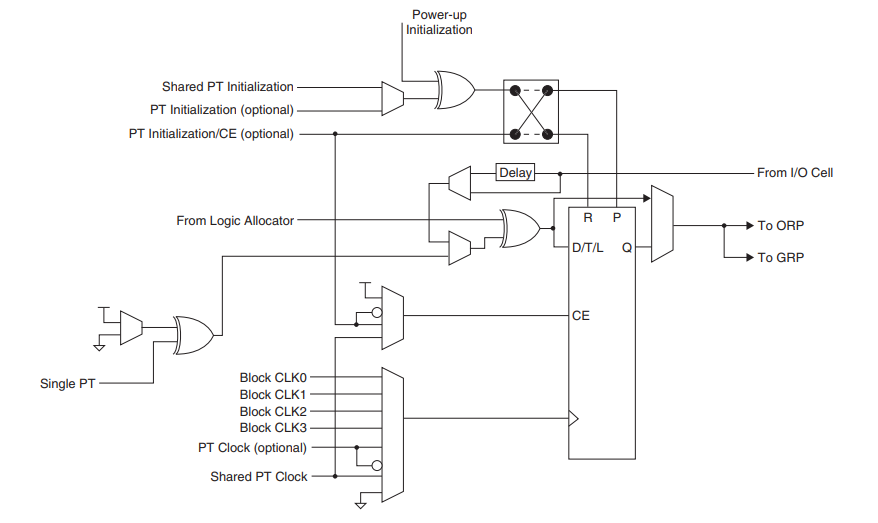

LC4384C-75ftn256C Macroocell

. Macroşel ki LC4384C-75ftn256c esnek ve verimli mantık işleme için tasarlanmıştır.Mantık tahsisatından giriş alır ve paylaşılan PT başlatma ve güçlendirme başlatma dahil olmak üzere çeşitli yöntemleri kullanarak başlatabilir ve bilinen bir başlangıç ​​durumu sağlar.Makro hücre, blok saatleri (CLK0 ila CLK3), PT saati ve paylaşılan PT saati gibi birden fazla saat kaynağını destekler, bir saat çoklayıcı hassas zamanlama kontrolü için uygun kaynağı seçer.Özünde, bir D/T/L flip-flop farklı modlarda çalışır, D (veri), t (geçiş) veya l (mandal) ve koşullu tıkanma için bir saat etkinleştirme (CE) girişine sahiptir.Makro hücreden çıkışlar, karmaşık mantık fonksiyonlarına ve verimli sinyal yönlendirmesine olanak tanıyarak, harici bağlantılar için Çıkış Yönlendirme Havuzuna (ORP) veya Dahili Geri Bildirim için Global Yönlendirme Havuzu (GRP) yönlendirilebilir.Bir gecikme öğesi, uygun zamanlama ve sinyal hizalamasını sağlar, bu da makro hücreyi gelişmiş dijital tasarımlar için oldukça uyarlanabilir hale getirir.

LC4384C-75ftn256c Uygulamalar

Dijital Mantık Uygulamaları

Bu CPLD, özel dijital arayüzler ve yollar oluşturmak için esnek bir çözüm sağlayan durum makineleri ve tutkal mantığı gibi özel mantık işlevlerini ele alır.Karmaşık mantık devrelerini verimli bir şekilde yönetme yeteneği, donanım işlevlerini kolaylaştırmak için birincil bir seçim haline getirir.

Mikrodenetleyici ve çip üzerindeki sistem (SOC) tasarımları

LC4384C-75FTN256C, artan işlevselliği desteklemek için ek mantık sunarak mikrodenetleyici sistemleri geliştirir.Tek bir çipte birden fazla cihazın entegrasyonunun gerekli olduğu SOC tasarımlarında bir bileşen görevi görebilir, böylece genel sistem maliyetlerini ve güç tüketimini azaltmaya yardımcı olur.

Gömülü sistemler

Sistem içi programlanabilirliği ve çok voltajlı G/Ç özellikleri ile bu cihaz gömülü sistemler için mükemmel bir şekilde uygundur.Kapsamlı düşüş sürelerine ihtiyaç duymadan anında güncellemelere ve sistem ayarlamalarına izin verir, bu da yüksek güvenilirlik ve uyarlanabilirlik gerektiren uygulamalar için idealdir.

Endüstriyel kontrol sistemleri

Endüstriyel ortamlarda LC4384C-75ftn256C, otomasyon ve proses kontrolüne katkıda bulunur.Sağlam tasarımı, zorlu koşullar altında güvenilir bir çalışma sağlar, bu da onu karmaşık endüstriyel süreçleri ve makineleri yönetmek için değerli bir bileşen haline getirir.

Otomotiv elektroniği

Cihazın düşük güç tüketimi ve yüksek hızlı veri işleme özellikleri, otomotiv elektroniği için mükemmel bir seçim haline getiriyor.Araç kontrol ünitelerinden gelişmiş bilgi -eğlence sistemlerine kadar değişen uygulamalarda kullanılır ve modern araçlarda hem performans hem de güvenlik özelliklerinin geliştirilmesine yardımcı olur.

Video ve görüntü işleme

Yüksek hızlı sinyalleri verimli bir şekilde işleme yeteneği sayesinde, LC4384C-75FTN256C, video ve görüntü işleme görevlerinde de kullanılır.Multimedya uygulamaları ve cihazlar için video ölçeklendirme, filtreleme ve format dönüşümü gibi etkinlikleri destekler.

LC4384C-75ftn256c Benzer Parçalar

• LC4384V-10ft256i

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C Avantajları

Kalıcı olmayan konfigürasyon

Bu CPLD, harici yapılandırma kaynaklarına güvenmeden güçlendirme üzerine anında işlevselliği kolaylaştıran içsel olmayan bellekten yararlanır.Bu doğal özellik, ek uçucu olmayan bellek bileşenlerine olan ihtiyacı ortadan kaldırarak genel tasarım sürecini basitleştirmekle kalmaz, aynı zamanda potansiyel başarısızlık noktalarını azaltarak sistem güvenilirliğini de artırır.

Deterministik zamanlama

Cihaz, hassas zamanlama kontrolü gerektiren uygulamalar için bir avantaj olan tutarlı ve öngörülebilir yayılma gecikmeleri sunar.Bu deterministik zamanlama, tüm mantık işlemlerinin doğru bir şekilde senkronize edilmesini sağlar ve LC4384C-75ftn256C'yi dijital devrelerde zamanlamaya duyarlı görevleri yönetmek için ideal hale getirir.

Basitleştirilmiş Tasarım Süreci

Karmaşık programlama ve konfigürasyon gerektirebilen FPGA'ların aksine, LC4384C-75ftn256C daha basit bir tasarım yaklaşımına sahiptir.Merkezi mantık mimarisi, kontrol mantığının ve durum makinelerinin daha kolay uygulanmasını kolaylaştırır, geliştirme süresini azaltır ve öğrenme eğrisini basitleştirir.

Güç verimliliği

Düşük güç tüketimi için tasarlanan LC4384C-75FTN256C, 1.65V ila 1.95V çekirdek voltaj aralığında verimli bir şekilde çalışır.Bu güç verimliliği, pille çalışan veya güce duyarlı uygulamalar için uygun hale getirerek cihaz uzun ömürlülüğünü genişletmeye ve enerji maliyetlerini azaltmaya yardımcı olur.

Sağlam G/Ç özellikleri

Birden fazla voltaj standardı destekleyen 192 programlanabilir G/Ç pimi ile LC4384C-75FTN256C kapsamlı arayüz esnekliği sunar.Bu özellik, çeşitli dijital ve analog bileşenlerle kolayca entegre olmasını sağlar ve birden fazla platform ve teknolojide kullanılabilirliğini artırır.

Yüksek hızlı performans

178.57 MHz'e kadar frekanslarda çalışma yeteneği, LC4384C-75ftn256C'nin yüksek hızlı veri işleme ve verim taleplerini işlemesini sağlar.Bu, hızlı veri manipülasyonu ve gerçek zamanlı işleme gereksinimlerini içeren uygulamalar için mükemmel bir seçim haline getirir.

LC4384C-75FTN256C Ambalaj Boyutları

LC4384C-75FTN256C için paketleme boyutları:

Parametre	Boyut (mm)
Vücut büyüklüğü	17 x 17
Top konuşması	0.8
Top sayımı	256

LC4384C-75FTN256C Üretici

Hillsboro, Oregon merkezli kafes Semiconductor Corporation, çeşitli uygulamalarda yapılandırılabilirliği ve çok yönlülüğü ile bilinen önemli bir FPGA (saha programlanabilir kapı dizisi) bileşeni olan LC4384C-75ftn256C'nin üreticisidir.1983 yılında kurulan kafes yarı iletken, düşük güç, küçük form faktörlü ve elektroniklerden endüstriyel uygulamalara kadar çok çeşitli pazar ihtiyaçlarına hitap eden özelleştirilebilir çözümler konusunda uzmanlaşarak yarı iletken endüstrisinde bir niş oydu.Kapsamlı ürün serilerinin bir parçası olan LC4384C-75FTN256C, karmaşık dijital sistemleri yenilik ve verimliliğe odaklanarak destekleyen gelişmiş programlanabilir mantık cihazları sağlama taahhüdünü örneklendirir.

Çözüm

LC4384C-75FTN256C, Lattice Semiconductor'ın yarı iletken alanında yenilikçi ve verimli teknolojiye olan bağlılığını sergiliyor.Bu cihaz, esnek giriş/çıkış seçenekleri ve gelişmiş iç yapıları ile ayrıntılı tasarım görevleri için donatılmıştır.Endüstriyel sistemler, otomobil elektroniği ve video işleme gibi çeşitli alanlarda kullanım için mükemmeldir, çünkü verileri hızlı bir şekilde işler ve farklı ihtiyaçlara kolayca uyarlanabilir.Bu kılavuz, cihazın karmaşık dijital görevleri sorunsuz bir şekilde ele alma ve genel sistem işlevselliğini geliştirme yeteneğini vurgular ve programlanabilir mantık cihazlarında önemli bir araç olduğunu kanıtlar.

Veri Sayfası PDF

LC4384C-75FTN256C Veri Sayfaları:

Ispmach 4000V, B, C, Z Family.pdf
