JRC4558 OP-AMP Kılavuzu: Özellikler, uygulamalar ve eşdeğer bileşenler

Operasyonel amplifikatörler (op-amps), sayısız devre ve cihazın omurgasını oluşturan elektronik dünyasının bilinmeyen kahramanlarıdır.Mevcut birçok seçenek arasında, JRC4558, ses, sinyal işleme ve ötesindeki olağanüstü performansı ile tanınan çok yönlü ve güvenilir bir ikili op-amp olarak öne çıkıyor.Bu makalede, JRC4558’in spesifikasyonlarını, pin yapılandırmasını, özelliklerini, alternatiflerini ve uygulamalarını keşfediyoruz ve sizin için pratik bilgiler sunuyor.İster yüksek sadakatli ses ekipmanı tasarlar, ister hassas devre oluşturur veya yaratıcı elektronik çözümleri keşfediyor olun, JRC4558 uyarlanabilirlik ve güvenilirlik vaat eder.Bu OP-AMP'yi çeşitli alanlarda güvenilir bir seçim haline getiren teknik harikaya girelim.

Katalog

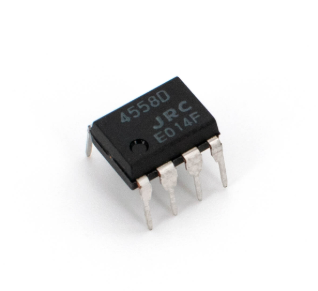

JRC4558'e genel bakış

Hikayesi JRC4558 Tercih edilen bir çift operasyonel amplifikatör olarak hizmet ettiği için sizi gösterir.Cazibesi, önemli voltaj amplifikasyonunda ve sunduğu etkileyici yüksek giriş empedansında yatmaktadır.Sayısız ses ve elektronik devrelerde belirgin bir şekilde yer alan bu silikon tabanlı entegre devre, pedal devre tasarımlarında cazibesini artıran SOP ve DIP gibi paketlerle uyarlanabilirliğe sahiptir.Cazip spesifikasyonlar arasında 100dB'lik bir voltaj kazancı, 5 megaohm'lik bir karşılama giriş empedansı ve ± 4V ila 18V esnek bir güç kaynağı aralığı vardır.Bu özellikler, uygun fiyatla birleştiğinde, bilenlerin gözünde çoğunlukla çekici hale getirir.

Standart 8 pimli bir kurulumla JRC4558, karmaşık devrelere zararlı bir şekilde kolaylaşır.Pim 8, pozitif güç kaynağı girişi için belirlenmiştir.Pim 4 negatif güç girişine hitap eder.Çıkış pimleri 1 ve 7 iki operasyonel amplifikatör arasında paylaşılır.Tersine girişler pim 2 ve 6'ya atanır. Yavaşlık olmayan girişler, evlerini pim 3 ve 5'te bulur. İç telafi ve dikkate değer giriş empedansı ile güçlendirilir, her operasyonel amplifikatör çeşitli güç kaynağı durumları altında övgüye değer bir performans sağlar.

JRC4558, ideal bir operasyonel amplifikatörün arketipinden adım uzakta, ancak maksimum 100dB voltaj kazancı ve 1.7V/μs dönüş hızı, çoğu ses ve sinyal işleme görevi için gereken tavan boşluğunu sağlar.Giriş üzerinde daha yüksek çıkış voltajları üretme ustalığı, amplifikatörleri, karşılaştırıcıları ve entegratörleri kapsayan uygulamalara sürükler.Friedrich, tekil +5V güç kaynağı ile operasyonunda, -5V'lik bir muadil ihtiyacını hafifçe bir kenara bırakarak, akıcı, enerji tasarruflu tasarım için modern eğilimleri yansıtır.

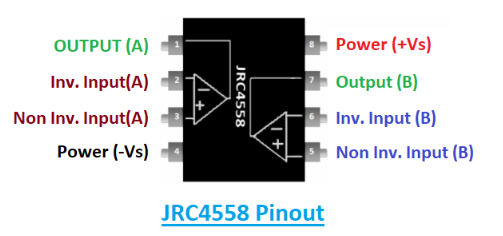

Pin düzeni

Pin No.	Pin adı	PIN Tanımı
1	Dışarı (a)	Op-amp a'nın çıkış pimi
2	Ters Giriş (A)	Op-amp'ün ters giriş pimi
3	Yavaşlamayan Giriş (a)	Op-amp a'nın tersine girmeyen giriş pimi
4	Güç (-vs)	Zemin veya negatif tedarik terminali
5	Referans	Op-amp b'nin ters olmayan giriş pimi
6	Çıktı	Op-amp b'nin ters giriş pimi
7	Güç (+vs)	Op-amp b'nin çıkış pimi
8	+Vs	Olumlu arz terminali

Özellikler ve Spesifikasyon

Özellik	Spesifikasyon/Detay
Voltaj besleme aralığı	± 5V ila ± 15v
Bant genişliği	3MHz
Operasyonel amplifikatör sayısı	İki (tek bir pakette çift operasyonel amplifikatör)
Entegre devre formu	8 pimli IC
Çalışma sıcaklığı aralığı	0 ° C ila 70 ° C
Dönme oranı	1.7V/µs
Sinyal voltajı kazancı	100dB'ye kadar
Mevcut paketler	8 pimli sop ve daldırma paketleri
Frekans tazminatı	Gerekli değil
Mandal sorunları	Hiçbiri
Mevcut tüketim	Düşük
Güç kaynağı uyumluluğu	Tek ve çift güç kaynağı kurulumlarını destekler
Diferansiyel voltaj aralığı	Geniş ortak mod konaklama ile geniş aralık
Parametre izleme	Belirtilen sıcaklık aralıklarında
Faz ve kazanç eşleştirme	Amplifikatörler arasında sağlanan
Giriş transistörleri	Alçak gürültü
Maliyet	Oldukça uygun maliyetli
Hedef uygulamalar	Taşınabilir ve pille çalışan cihazlar
Pin uyumluluğu	Endüstri standartları;LM358 ve MC1458 ile uyumlu
Güvenilirlik	Ticari ekipman ve cihazlarda kanıtlanmış

Eşdeğerler ve alternatifler

•NE5532

•LM158

•LM158A

•LM358

•LM358A

•LM2904

•LM2904Q

•LM4558

•LM74

Başvuru

Sinyal amplifikasyonu

JRC4558 OP-AMP, esnekliğini bir dizi ortamda sergiler ve sinyal amplifikasyonunu arttırmak için otomotiv sistemlerine verimli bir şekilde uyum sağlar.Güvenilir performansı, araç operasyonunun zorlu koşullarında bile devam ederek kesintisiz bir yolculuk sağlıyor.Zemin referanslı sistemlerde, op-amp, esas olarak çeşitli bileşenler arasında hassasiyetin arandığı durumlarda istikrar ve tutarlılık sunarak mükemmeldir.Benzer op-amp'lerin ayrımlarına aşina olabilir ve bu tür güvenilirliğe ulaşmanın genellikle belirli operasyonel ayarlara uygun bileşenlerin titizlikle seçilmesini içerdiğini fark edebilirsiniz.

Taşınabilir Teknoloji

JRC4558'i taşınabilir cihazlara entegre etmek, pil ömrünü uzatan ve kolaylık ve dayanıklılık için tüketici arzularına dokunan bir özellik olan düşük güç tüketiminin avantajını sağlar.Enerji verimliliğini korurken sinyal görevlerinin sağlam işlenmesidir.Dijital sinyal işlemcileri gibi cihazlar, OP-AMP'nin üstün entegrasyon yeteneklerini kullanır ve işlevselliği inovasyonla sorunsuz bir şekilde harmanlar.

Örnek ve tutma devreleri

JRC4558, nişini numune ve tutma devrelerinde bulur, modern iletişimi destekleyen analog-dijital dönüşüm işlemlerinde anahtar.Bu OP-AMP'nin olağanüstü tasarımı, sinyal işleme çalışmasında doğruluk için çabalarken takdir edebileceğiniz yönleri, hassas ve minimal sinyal bozulmasını kolaylaştırır.Bu, dijital iletişimin yaşam çizgisinin bozulmadan kalmasını sağlar.

Güvenlik sistemleri

İzinsiz giriş alarmları içinde, JRC4558, çevresel değişikliklere duyarlılığı ve duyarlılığı için öne çıkıyor.Minimum bakım sağlayan bileşenlere değer vererek, yetkisiz erişime karşı uyanıklıklarını koruyabilirsiniz.Devrenin breadboard dostu doğası, güvenilir çözümler arayışınızda size yardımcı olarak kolay prototipleme ve optimizasyonu teşvik eder.

Ses ve multimedya

Sesli mikserler ve kayıt cihazları dünyasında, yüksek sadakatli ses talebi, işitsel deneyimin zenginleştirilmesinde paha biçilmez bir rol oynayan JRC4558 tarafından karşılanır.Op-amp'ın ses geliştirmedeki rolünü vurgulayarak, zayıf ses sinyallerini eklem çıktılarına dönüştürebilirsiniz.İlgisi DVD oynatıcılara uzanır ve büyüleyici bir dinleme deneyimi sunarak eğlence teknolojisindeki etkisini vurgular.

Fonksiyonel devre

Bu spesifik kullanımların ötesinde, JRC4558, işlev jeneratörlerinin, karşılaştırıcılarının ve enstrümantasyon devrelerinde rolünü ortaya koyar ve uyarlanabilirliğini gösterir.Uzun süreli zamanlayıcılar ve multivibratörler de OP-AM'nin istikrarından ve doğruluğundan yararlanır.JRC4558'in çeşitli devre tasarımlarında kapsamlı çözümler sunma yeteneğinde, karmaşık entegre sistemlere kolaylaştırılmış yaklaşımlar sağlayarak yerine getirmeyi bulabilirsiniz.

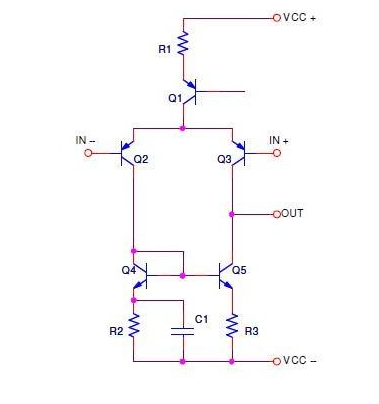

Dahili giriş aşaması

Giriş yapılandırmasının ilk aşamasında, uzun kuyruklu bir çift (LTP) diferansiyel amplifikatörü, bir akım aynası ile işbirliği yapar, bu da giriş sinyallerinin sadakatini koruma ve geliştirme becerisi için geniş çapta kutlanan bir kurulum.Bu montaj, dengeli sinyal işlemeyi teşvik etmek için Q1, Q2, Q3, Q4, Q5, R1, R2, R3 ve C1 gibi bileşenleri entegre ederek, dalgalanmaların ve kesintilerin veri yorumlamasını bulutlayabileceği elektronik dünyada bir hassasiyet temelini oluşturur.

Uzun kuyruklu çift (LTP) diferansiyel amplifikatör

LTP diferansiyel amplifikatörünün özü, mükemmel eşleşen transistörler, Q1 ve Q2 ile konfigürasyonunda yatmaktadır.Bu eşzamanlılık, genellikle yüksek hassasiyetli elektronik sistemlere musallat olan ve sinyal netliğini azaltan ortak mod gürültüsünü en aza indirmede aktiftir.Bu transistörleri özdeş tutarak, amplifikatör sadece gürültüyü azaltmakla kalmaz, aynı zamanda bant genişliğini de yükseltir ve niyetinizi yansıtan daha yüksek bir performansla sonuçlanır.

Mevcut Ayna Uygulaması

Q3, Q4 ve R1 bileşenlerini içeren akım aynası, diferansiyel çifte sabit akım sağlamak için anahtar bir mekanizma görevi görür.Değişmez akım, amplifikatörün doğrusallığına katkıda bulunur ve farklı yük senaryolarında operasyonel güvenilirliğini ciddi şekilde etkiler.Aynanın mimarisi, LTP için güvenilir bir önyargı noktasının oluşturulmasını önemli ölçüde etkiler, böylece kazanç stabilitesini destekler ve amplifikatörün tutarlı verimliliğini sağlar.

Kapasitif eleman entegrasyonu

C1 kapasitörü, frekans tepkisini becerikli bir şekilde yönetmek için dirençli elementler R2 ve R3 ile uyumlu hale getirerek bu sisteme ek olarak dahil edilir.Bu bileşenlerin değerlerini kesinlikle seçerek, parazitik kapasitansların zararlı etkileri hafifletilir, amplifikatörün istikrarsızlaştırabileceği salınımları kısıtlar.Bu stratejik yaklaşım, değişen frekans aralıklarında bozulmamış bir sinyal yolunu sürdürerek sinyal bozulmasını önlemeye yardımcı olur.

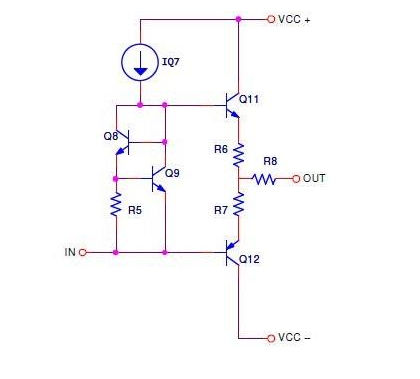

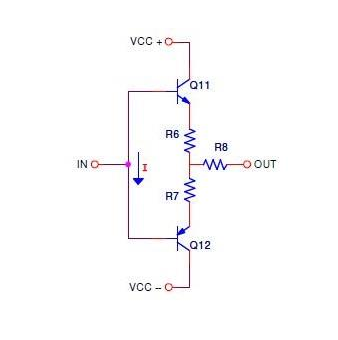

Çıkış aşaması

Çıkış aşamasının gelişmiş tasarımında, VBE çarpanı, AB Sınıfı Push-Pull Yetici Takipçisi amplifikatöründeki önyargı akımının ayarlanmasında dikkate değer rolü için öne çıkıyor.Bu ana unsur, amplifikatörün genellikle mühendislik incelikinden etkilenen bir görev olan yüksek akım gereksinimlerini karşılamasını sağlar.Sıcaklık değişikliklerinden veya bileşen değişkenliğinden kaynaklanan çapraz bozulma gibi zorluklarla karşılaşabilirsiniz.Deneyim, tasarım aşamasında hassas ince ayar yapmanın bu zorlukları büyük ölçüde hafifletebileceğini göstermektedir.

Klasik bir model olan JRC4558, tipik olarak besleme voltajından yaklaşık 1.5V daha düşük kalan bir çıkış aralığı içinde çalışır.Bu faktörün göz önüne alındığında, genel performansı artırmak için dinamiktir.Birlikte, çıkış dirençleri R6, R7 ve R8, sistem bütünlüğüne dikkat çekici bir şekilde katkıda bulunur.Bu bileşenler sadece akım dengesini kolaylaştırmakla kalmaz, aynı zamanda termal stabiliteyi de teşvik eder.Transistörler arasında zararlı doğrudan yüklemeyi önleme işlevleri, potansiyel verimsizlikleri veya hasarı önler.

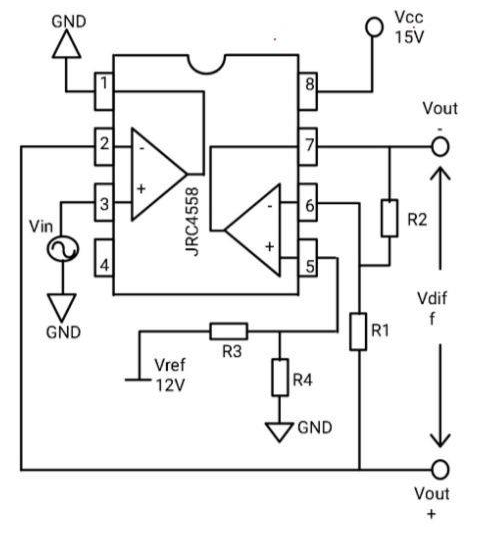

JRC4558 OP-AMP'nin çalışması

JRC4558 op-amp'in çeşitli özellikleri, amplifikasyon, entegrasyon ve farklılaşma gibi işlevleri aracılığıyla tezahür eder.Diğer analog devrelerin yanı sıra, genellikle dönüştürücü kurulumlarında ve DC amplifikasyon bloklarında görünen tek voltajlı sistemlerle oldukça uyumludur.Diferansiyel amplifikasyon kapasitesi göze çarpıyor ve tek bir girişi diferansiyel bir çıktıya dönüştürüyor.Bu dönüşüm, üstün doğrusallığı sağlayan titiz devre tasarımları ile elde edilir.

Gerçek senaryolarda, kurulum çift birincil amplifikatörleri içerir.Bir amplifikatör, Vout+üreten bir tampon görevi görür.Eşzamanlı olarak, ikinci amplifikatör giriş sinyalini tersine çevirir ve 12V ölçütüne karşı vout üretir.Bu, önceden belirlenmiş denklemler kullanılarak hesaplanan belirli voltaj aralıklarına göre belirlenen VDIFF bir diferansiyel çıktı üretir.Bu tür metodolojiler, kesin sinyal işlemede faydalarını göstererek çıktı sinyalleri üzerinde kesin kontrol sağlar.

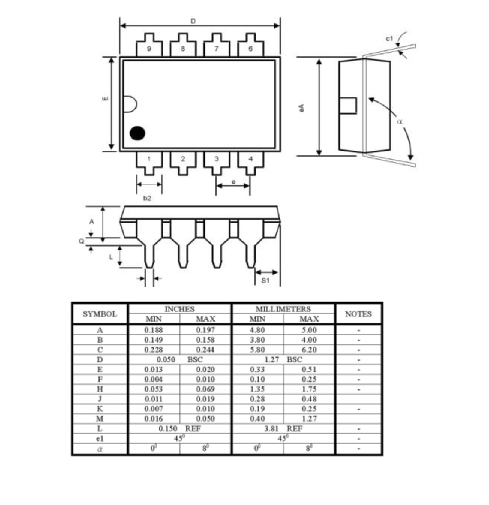

JRC4558'in boyutsal detayları

Çözüm

JRC4558 operasyonel amplifikatörü, çeşitli uygulamalarda çok yönlülüğü, güvenilirliği ve olağanüstü performansıyla kutlanan elektronik dünyasında bir temel taşı olarak duruyor.Ses işlemeden hassas sinyal işlemesine kadar, bu ikili op-amp dikkate değer bir uyarlanabilirlik sağlar ve bu da sizin için güvenilir bir seçim haline getirir.Sağlam özellikleri, düşük gürültü çalışması ve uygunluğu, çeşitli yenilikçi tasarımlarda kalıcı çekiciliğini vurgular.Ses kalitesini arttırma, kararlı sinyal amplifikasyonu sağlama veya yaratıcı elektronik çözümlere güç verme, JRC4558, elektronik devrelerde sadelik ve sofistike olan arasındaki boşluğu dolduran aktif bir bileşen olmaya devam eder.
