IRF4905 P-Kanallı MOSFET KILAVUZU: Özellikler, PIN Detayları ve Yedekler

IRF4905 P-kanallı MOSFET, HexFET teknolojisinin verimliliğini TO-220AB paketinin uyarlanabilirliği ile birleştirerek güç elektroniğindeki modern gelişmelerin bir kanıtı olarak duruyor.Yüksek performanslı anahtarlama ve düşük direnç için tasarlanan bu MOSFET, enerji verimliliği ve güvenilirliğinin baskın olduğu uygulamalar için bir seçimdir.Otomotiv sistemlerinden yenilenebilir enerji çözümlerine kadar IRF4905, karmaşık tasarım zorluklarıyla kolaylıkla mücadele etmenizi sağlar.Bu makale, IRF4905'in temel özelliklerini, teknik özelliklerini ve çeşitli uygulamalarını araştırmakta ve modern elektronik sistemler için sağlam çözümler arayanlar için değerli bilgiler sunmaktadır.

Katalog

IRF4905'e genel bakış

.IRF4905P-kanallı bir mosfet olarak nitelendirilen, gelişmiş işleme tekniklerinin dahil edilmesiyle kendini ayırt eder.Bu son teknoloji yöntemler, arzu edilen düşük dirençle eşleştirilen hızlı anahtarlama özelliklerine vererek verimli elektronik tasarımda bir dayanak noktası olarak belirlenir.IRF4905 tarafından sunulan karmaşık avantajları kavramak için, farklı uygulamalarda çok yönlülüğünü ortaya çıkaran yapısal ve fonksiyonel unsurlarını keşfetmek gerekir.

IRF4905'in sofistike işleme yöntemlerini benimsemesi, direnci azaltmak için silikon malzemelerdeki gelişmelerden yararlanmaktadır.Elektrik iletimi sırasında enerji kaybını en aza indirerek, devreler içindeki enerji verimliliğini arttırır.Bu geliştirmeler, yenilenebilir enerji çözümleri veya otomotiv uygulamaları gibi güç verimliliği etrafında merkezlenmiş sistemlerde derin bir şekilde yankılanmaktadır.Bu süreçlerde gezinmek, çoğunlukla cihaz performansını artırmaya çalıştığınız için değerli olan, kavramsal bilgi ve uygulamalı deneyimlerin birleşmesini gerektirir.

Yaygın olarak tanınan To-220AB paketi içinde bulunan IRF4905, uyarlanabilirliğinden bir avantaj elde eder.Ambalaj, çeşitli devre kartlarına kesintisiz entegrasyon sağlar, bu da tüketici elektroniğinde ve endüstriyel kontrol sistemlerinde kullanıma uygun hale getirir.Pratik ortamlarda, uygulama kolaylığını üstün performansla uyumlu hale getiren cihazlar genellikle tercih edilir.Örneğin, etkili ısı dağılımı, kompakt bir tasarımla birleştiğinde, termal yönetimde önemli bir rol oynar-uygulamalı deneyimin noulal bilgiyi büyük ölçüde tamamladığı bir alan.

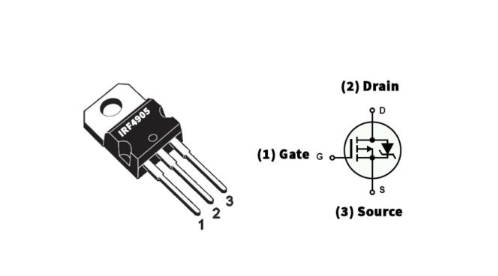

Pin yapılandırması

Pin No.	Pin adı	Sembol	İşlev
1	Geçit	G	Drenaj ve arasındaki kanaldaki akımı kontrol eder ve kaynak
2	Boşaltmak	D	Birkaç delik yayar
3	Kaynak	S	Bazı delikler toplar

CAD modeli

Semboller

Ayak izleri

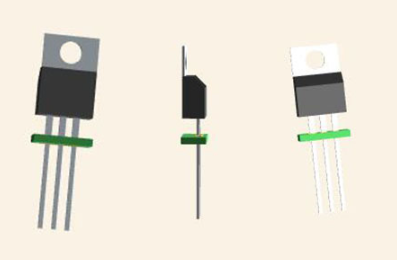

Üç boyutlu model

Teknik Özellikler

Infineon Technologies'e kapsamlı bir genel bakışIRF4905PBF, bilgilendirilmiş seçim ve optimal uygulama tasarımı için benzer özelliklere sahip bileşenlerle karşılaştırmanın yanı sıra teknik özelliklerini, özniteliklerini ve performans parametrelerini detaylandırma.

Tip	Parametre
Fabrika teslim süresi	12 hafta
Takılmak	Delikten
Montaj türü	Delikten
Paket / Dava	220-3
Pin sayısı	3
Transistör elemanı malzemesi	Silikon
Akım - Sürekli Drenaj (ID)	74a TC
Tahrik Voltajı (Maks RDS AÇIK, MIN)	10v
Eleman sayısı	1
Güç dağılımı (maks)	200W TC
Gecikme süresini kapatın	61 ns
Çalışma sıcaklığı	-55 ° C ~ 175 ° C TJ
Ambalajlama	Tüp
Seri	Hexfet®
Yayınlanmış	1997
Jesd-609 kodu	E3
Parça durumu	Aktif
Nem Duyarlılık Seviyesi (MSL)	(Sınırsız)
Fesih sayısı	3
Fesih	Delikten
ECCN kodu	Ear99
Terminal kaplaması	Mat Tin (SN) - Nikel (Ni) Bariyeri ile
Ek Özellik	Çığ derecelendirilmiş, yüksek güvenilirlik, ultra düşük direnç
Voltaj - Nominal DC	55V
Tepe geri akış sıcaklığı (° C)	250
Mevcut Derecelendirme	74a
Time @ Peak Recow Sıcaklığı	30 saniye
Kurşun perdesi	2,54 mm
Kanal sayısı	1
Eleman yapılandırması	Bekar
Çalışma modu	Geliştirme modu
Güç dağıtımı	200W
Vaka bağlantısı	Boşaltmak
Gecikme süresini aç	18 ns
Fet tipi	P-kanalı
Transistör Uygulaması	Değiştirme
RDS on (maks) @ id, vgs	20mΩ @ 38a, 10v
Vgs (th) (maks) @ id	4V @ 250μA
Giriş kapasitansı (CISS) (maks)	3400pf @ 25V
Kapı Şarjı (QG) (MAX) @ VGS	180NC @ 10V
Yükselme süresi	99 ns
Kaynak voltajına tahliye (VDSS)	55V
VGS (MAX)	± 20V
Sonbahar Süresi (tip)	96 ns
Sürekli Drenaj Akımı (ID)	74a
Eşik voltajı	4V
JEDEC-95 kodu	220ab
Kaynak voltajı (VGS)	20V
Akım-Max (ABS) (ID) boşaltın	64a
Direnç-Max'te Drenaj Kaynağı	0.02Ω
Kaynak arıza voltajına boşaltın	55V
Darbeli Tahliye Akımı Max (IDM)	260A
Çift tedarik voltajı	55V
Kurtarma Süresi	130 ns
Max Kavşak Sıcaklığı (TJ)	175 ° C
Nominal VG'ler	4V
Yükseklik	19.8mm
Uzunluk	10.5156mm
Genişlik	4.69mm
SVHC'ye ulaşmak	SVHC yok
Radyasyon sertleştirme	HAYIR
ROHS Durumu	ROHS3 uyumlu
Kurşun ücretsiz	Kurşun, kurşun içermez

Özellikler

Parametre	Spesifikasyon
Paket türü	220 TO
Transistör tipi	N kanal
Maksimum voltaj uygulandı (kaynağa drenaj)	-55V
Kaynak voltajına maksimum kapı	± 20V
Maksimum Sürekli Drenaj Akımı	–74a
Maksimum darbeli drenaj akımı	–260a
Maksimum Güç Verimi	200W
Yapmak için gereken minimum voltaj	-2v ila -4v
Maksimum depolama ve çalışma sıcaklığı	-55 ila +175 ° C

IRF4905'in uygulanmasının faydaları

IRF4905 MOSFET, olağanüstü güvenilirliği, geniş bir şekilde takdir edilen bir özellik ile dikkat çekiyor.Sağlam inşaatı, sıkı endüstri standartlarını karşılamak için titiz bir değerlendirme geçirerek sert koşullarda bile tutarlı bir şekilde performans göstermesini sağlar.Bu, bu bileşeni kullanan sistemlerin güvenilirliğini destekler.IRF4905 ayrıca, çok sayıda distribütör aracılığıyla kolayca erişilebilen, böylece tedarik zinciri sorunlarının proje ilerlemesini engellemesini engelleyen kaynak zorluklarını ele alıyor.

IRF4905, önemli akım yüklerini doğru bir şekilde ele alma olağanüstü kabiliyeti ile ayırt edilen düşük frekanslı senaryolarda mükemmeldir.Otomotiv ve endüstriyel sektörler, operasyonel verimliliğe katkıda bulunduğu ve dayanıklı ve hassas akım yönetimi sağlayarak sistem ömrünü genişlettiği için bu özelliği çoğunlukla faydalı bulur.Bu tür bilgiler, IRF4905’in sistem işlevselliğini optimize etmedeki rolünü tanıyan sizin tarafınızdan genellikle paylaşılır.

IRF4905'in standart pim yapılandırmasının tasarımlara entegre olma kolaylığını sık sık not edebilirsiniz.Bu sadece mevcut çerçevelerde kolay değişimi kolaylaştırmakla kalmaz, aynı zamanda yeni projelerin geliştirme aşamasını da basitleştirir.Uygulamanın sadeliği, devre yeniden tasarımıyla ilişkili zamanı ve maliyeti azaltır, proje zaman çizelgelerini ve bütçelerini geliştirir.Bu, cihazların genel performansından veya bütünlüğünden ödün vermeden sorunsuz bileşen geçişlerini sağlayan ince ama etkili bir fayda olarak hizmet eder.

IRF4905 Alternatif Seçenekler

• AM90P06-20P

• Auirf4905

Benzer ürünlerin karşılaştırmalı analizi

Parça numarası	Üretici	Takılmak	Paket / Dava	Kaynak voltajına boşaltın (VDSS)	Sürekli Drenaj Akımı (İD)	Akım - Sürekli Drenaj (ID) @ 25 ° C	Eşik voltajı	Kaynak voltajı (VGS)	Güç dağıtımı
IRF4905PBF	Infineon Technologies	Delikten	220-3	55V	74 A	74A (TC)	4 V	20 V	200 W
IRF3205ZPBF	Infineon Technologies	Delikten	220-3	-	75 a	75A (TC)	4 V	20 V	170 W
IRF1010ZPBF	Infineon Technologies	Delikten	220-3	-	75 a	75A (TC)	4 V	20 V	200 W
Auirf4905	Infineon Technologies	Delikten	220-3	55V	74 A	74A (TC)	2 V	20 V	200 W
HUF75339P3	Yarı iletkende	Delikten	220-3	-	75 a	75A (TC)	-	20 V	140 W

IRF4905'in çeşitli uygulamaları

P-kanallı bir mosfet olan IRF4905, çeşitli elektronik devrelerde yaygın olarak kucaklanır ve anahtarlama ve akım kontrolündeki verimliliğini gösterir.Müthiş yeteneği, hem ticari hem de endüstriyel amaçlar için uyarlanabilirliğini sergileyen çok sayıda alan adına teşvik ediyor.Kapsamlı uygulama yelpazesine daha yakından bakmak, bugünün elektronikleriyle uyumlu bir şekilde nasıl entegre olduğunu ortaya koymaktadır.

DC Dönüştürücüler

Modern elektronik cihazlar genellikle voltaj regülasyonunu ve güç verimliliğini korumak için DC dönüştürücüler kullanır.IRF4905, bu dönüştürücüler için temeldir, bu da hassas voltaj dönüşümünü ve sabit performansı sağlar.Yüksek akımları ve voltajları verimli bir şekilde yönetme kabiliyeti ile, güç yönetimini ve termal dinamikleri geliştirmek isteyen ve MOSFET'in optimum çözümler için dikkate değer özelliklerinden yararlanmak için güvenilir bir varlık görevi görür.

Ses sistemleri

Ses ekipmanı dünyası ses kalitesine ve amplifikasyona öncelik verir ve IRF4905, ses sadakatinin yükselmesinde önemli bir rol oynar.Verimli güç amplifikasyonunu kolaylaştırarak, ses sistemlerinin dinamik aralığını genişleterek daha net ve daha etkili ses çıkışına neden olur.Bu tür bileşenlerin entegre edilmesi, daha zengin işitsel deneyimler yaratmaya ve olağanüstü ısı yönetimi özellikleri tarafından desteklenen cihaz sürdürülebilirliğini sağlamaya teşvik eder.

Motorlu sürücüler

Endüstriyel uygulamalarda, çoğunlukla motorlu sürücüler, IRF4905 elektrik motorları üzerinde sağlam bir kontrol sağlar.Enerji atıklarını en aza indiren ve farklı yük talepleri arasında performansı artıran verimli anahtarlamayı destekler.Bu işlevsellik, tutarlı performans ve verimlilik talep eden, operasyonel giderlerin azalmasına ve daha uzun ekipman ömrüne katkıda bulunan sektörlerde aktif olduğunu kanıtlamaktadır.

Yenilenebilir enerji sistemleri

Güneş ve rüzgar kazancı çekiş gibi yenilenebilir enerji kaynakları olarak, IRF4905 bu sistemlerde değerli bir bileşen olarak ortaya çıkar.Yüksek verimliliği ve düşük iletim kayıpları, doğal enerjinin faydalı elektrik gücüne dönüştürülmesini optimize etmede anahtardır.Bu tür uygulamalar, çevre bilincini ve ekonomik fizibiliteyi vurgulayarak sürdürülebilir enerji uygulamalarına yönelik küresel kaymayı yansıtmaktadır.

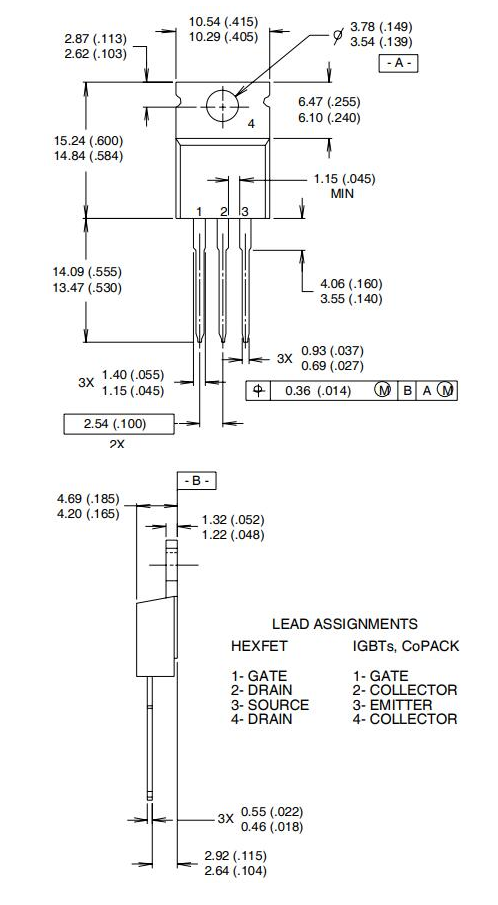

Boyutlar

Üretici

1999'da Siemens yarı iletkenlerinden ortaya çıkan Infineon Technologies, yarı iletken endüstrisinde dönüştürücü bir aşama işaret etti.Bu anahtar geçiş, Infineon'u teknolojik yenilikte lider olma yolunda bir kursta ayarladı.Siemens'in kapsamlı uzmanlığından yararlanan Infineon, çok çeşitli uygulamalara hizmet veren sofistike mikroelektronik çözümler geliştirmek için bir yolculuğa çıktı.

Araştırma ve geliştirmeye stratejik bir vurgu yaparak, Infineon sürekli olarak yüksek performanslı çözümler ortaya çıkarmıştır.Bu taahhüt, çeşitli sektörlerin dinamik ve gelişen ihtiyaçlarına yanıt veren hem mantık hem de ayrık ürünlerin sunulmasında belirgindir.Infineon Technologies, ilerleyen teknolojinin taleplerine uymak için düşünceli bir şekilde hazırlanmış geniş bir mantık ve ayrık yarı iletken teklifleri sunar.Dizileri, güç tasarruflu cihazlar ve en yeni entegre devreleri içerir.

Infineon'un ürünleri, otomotiv, endüstriyel ve tüketici elektronik sektörlerinin benzersiz gereksinimlerini ele alan birden fazla endüstride uygulamalar buldu.Onların amansız inovasyon arayışları, enerji verimliliği ve minyatürleştirmede dikkate değer bir ilerlemeyi artırdı - günümüzün teknolojik ortamında dikkate alınan doyurma yönleri.
