IO blokları açıklandı: işlevsellik ve uygulamalar

Yangın alarm sistemleri, acil durumlarda hızlı ve koordineli yanıtlar sağlayarak yaşamların ve mülkün korunmasında ciddi bir rol oynar.Bu işlevin baskın olanı, alarm denetleyicisi ve giriş/çıkış modülleri, duman egzoz vanaları, yangın deklanşör kapıları ve diğer temel cihazlar dahil olmak üzere destekleyici bileşenleridir.Bu öğeler birlikte, güvenlik önlemlerini hassasiyetle tespit etmek, sinyal vermek ve etkinleştirmek için tasarlanmış senkronize bir ağ oluşturur.Bu makale, GST-LD-8301 ve GST-LD-8303 giriş/çıkış modüllerinin karmaşık çalışmalarını ve özelliklerini araştırıyor-yangın güvenliği sistemlerinin güvenilirliğini ve uyarlanabilirliğini artıran gelişmiş bileşenler.Elektronik kodlama esnekliğinden sağlam kablolama uygulamalarına kadar, bu modülleri modern yangın koruma stratejilerinde gerekli kılan temel özellikleri araştırıyoruz.İster yüksek katlı binalarda veya endüstriyel tesislerde güvenliği optimize edin, bu modüllerin işlevselliğini anlamak sistem bütünlüğünü ve hazır olmasını sağlamak için en iyidir.

Katalog

İşlevsellik

Bir yangın alarmı durumunda, alarm denetleyicisi, çıkış modülünden bağlantılı çeşitli harici kontrol cihazlarını etkinleştirerek önemli bir rol üstlenir.Bu karmaşık sistem, duman egzoz vanaları, hava besleme vanaları, yangın deklanşör kapıları, fan ve alarm çanları gibi birlikte çalışan birkaç bileşenden oluşur.Her cihaz, acil durumlarda da uyumlu çalışırken denetleyicinin komutlarına yanıt vermek için titizlikle tasarlanmıştır.Denetleyicinin döngü veri yoluna bağlı çıkış modülü, denetlediği ekipmana veya bir terminal kutusuna stratejik olarak konumlandırılabilir ve hem erişilebilirliği hem de operasyonel verimliliği artırabilir.

Sistemin yerinde elektronik kodlama yeteneği, belirli mühendislik ihtiyaçlarına uygun değişikliklere izin veren bir esneklik katmanı ekler.Bu uyarlanabilirlik, yangın güvenliği önlemlerinin farklı yapısal ve operasyonel özelliklere uyacak şekilde özelleştirilmesi gereken ortamlarda çoğunlukla dikkate değer hale gelir.Örneğin, yüksek katlı binalarda, duman egzoz vanalarının ve yangın panjurlarının kesin entegrasyonu, dumanı etkili bir şekilde yönetmek için programlanabilir, böylece tahliye yollarını koruyabilir ve ciddi anlarda bireylerin güvenliğini sağlayabilir.

Kontrolör bir dedektörden bir alarm sinyali algıladığında, derhal bir kontrol sinyalini veri yolu üzerinden çıkış modülüne gönderir ve bu da daha sonra gerekli yangınla mücadele ekipmanını etkinleştirir.Bu dizi, sadece düzenleyici standartlara uygun olmakla kalmayıp, aynı zamanda acil durum hazırlığında en iyi uygulamaları da somutlaştıran iyi koordine edilmiş bir yanıt mekanizmasını göstermektedir.Yangın alarm sisteminin çeşitli bileşenleri arasındaki sıvı etkileşimi, riskleri önemli ölçüde azaltır ve tüm sakinlerin güvenliğini arttırır.

Ürüne Genel Bakış

Özellikler

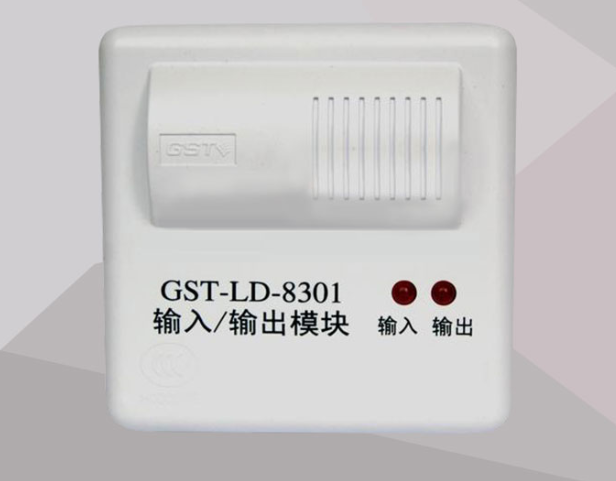

GST-LD-8301 giriş/çıkış modülü, çift etkili ekipman için titizlikle hazırlanmış gelişmiş bir veri yolu tabanlı kontrol arayüzü görevi görür.Buna, iki aşamalı yangın çıkarıcı deklanşör, su pompaları ve duman egzoz fanları gibi tehlikeli sistemler dahildir.Modül, yangın enstantane kapılarının kesin konumlandırılmasının sağlanmasında etkilidir ve üstten ortadan ortaya ve alt pozisyonlara kadar çeşitli seviyelerde kontrol olmasına izin verir.Uyarlanabilirliği dikkat çekicidir;Karmaşık kurulumlarda operasyonel esnekliği önemli ölçüde artırarak iki ayrı GST-LD-8301 giriş/çıkış modülü olarak çalışabilir.

Gerçek senaryolarda, kontrol arayüzlerinin güvenilirliği baskındır.Örneğin, ticari binalar veya endüstriyel tesisler gibi yüksek basınçlı ortamlarda, yangın deklanşör kapılarını hızlı ve doğru bir şekilde yönetme yeteneği güvenlik sonuçlarını belirleyebilir.Birden fazla kurulumdan gelen bilgiler, bu tür modüllerin entegrasyonunun acil durumlar sırasında yanıt sürelerinde belirgin iyileşmelere yol açtığını ve böylece genel güvenlik protokollerini güçlendirdiğini ortaya koymaktadır.

GST-LD-8303 giriş/çıkış modülü, en fazla 242 kod barındıran iki sürekli kodlanmış adrese sahiptir.Bu işlevsellik, modülün kontrolörden iki ayrı eylem için komut almasını sağlar ve iki kontrol çıkışı ve iki onay girişi sunar.Normalde açık bir anahtar sinyali üzerinde çalışarak, etkinleştirildikten sonra, bu sinyali bağlantı veri yolu aracılığıyla denetleyiciye iletir, alarmları tetikler ve eylem cihazının adresini görüntüler.Bir modül arızası durumunda, kontrolör bir alarm oluşturacak şekilde programlanırken, belirli modül numarasını gösterir ve herhangi bir komplikasyonun derhal farkındalığını sağlar.İki aktif çıkışa ek olarak, iki çift normal açık ve normalde kapalı kontakların varlığı, modülün yeteneklerini daha da güçlendirir.Ayrıca, operasyonel bütünlüğün korunması için dinamik olan hem giriş hem de çıkış için çizgi algılamasını içerir.

Teknik Özellikler

Ana özellikler	Detaylar
Çalışma voltajı	Otobüs voltajı: 24V otobüs
	Güç kaynağı voltajı: DC24V
Akım Monitör	Otobüs Akımı: ≤1ma
	Güç kaynağı akımı: ≤6ma
İşletme akımı	Otobüs Akımı: ≤4ma
	Güç kaynağı akımı: ≤35mma
Tel sistemi	Polarite olmayan sinyali kullanarak denetleyiciye bağlanın Otobüsler ve Polarity Non Power Two'yu kullanarak DC24V güç kaynağıyla bağlantı kurun otobüsler.
Çıktı kapasitesi	DC24V/1A (maksimum çıkış kapasitesinin toplamı İki grup DC24V/1A).
Çıktı Kontrol Modu	Nabız, Seviye (Röle Normalde Açık/Normalde Kapalı Pasif temas çıkışı;nabız başladığında röle çekme süresi 10'dur).
Fabrika ayarı	İki yönlü normalde açık çizgi denetim yöntemi.
Çalışma ortamı	Sıcaklık: -10 ℃～+55 ℃
	Göreceli nem: ≤95 (yoğunlaşma yok)
Kabuk Koruma Seviyesi	IP30
Genel Boyutlar	110mm × 86mm × 43mm (alt kabuklu).

Kablolama detayları

"Normalde açık muayene hattı" durumu olarak adlandırılan modüller için kablolama dünyasında, düşünceli bir yaklaşım, modül giriş hattının sonunda, özellikle modülden en uzak terminalde 4,7kΩ terminal dirençinin paralel olarak bağlanmasını içerir.Bu dikkatli yerleşim, gürültü parazitini etkili bir şekilde azaltırken sinyali stabilize etmeye hizmet eder.Bu tür önlemler, sistemin güvenilirliğini önemli ölçüde artırabilir ve daha fazla güvenle gerçekleştirilmesini sağlar."Normal olarak kapalı muayene hattı" durumuna göre yapılandırılan modüller için, aynı terminalde seri olarak 4.7kΩ sonlandırma dirençinin kurulumu önerilir.Bu kurulum, devre bütünlüğünün korunmasında dinamik bir rol oynar ve sistemin çeşitli operasyonel koşullarda öngörülebilir bir şekilde çalışmasını sağlar.

Modülün çıkış aşamasını değerlendirirken, 4.7kΩ bir terminal direnci seri bir IN IN 4007 diyotuna paralel olarak bağlamak akıllıca olacaktır.Bu konfigürasyon iki temel işlevi yerine getirir: direnç uygun sinyal sonlandırmasını garanti ederken, diyot potansiyel ters polariteye karşı bir koruma görevi görür ve bu da devre hasarına neden olabilir.Bu bileşenlerin düşünceli entegrasyonu, devre dinamiklerinin nüanslı bir anlayışını ve elektronik tasarımlarda koruyucu önlemlerin gerekliliğini göstermektedir.

Alandaki pratik deneyimler, kablo konfigürasyonlarındaki detaylara titizlikle dikkat etmenin sinyal bozulması ve ekipman arızası da dahil olmak üzere birçok yaygın zorluğu önleyebileceğini ortaya koymaktadır.Örneğin, teknisyenler sık ​​sık çizgileri düzgün bir şekilde sonlandıramamanın düzensiz sistem davranışına yol açabileceğini gözlemler.Bu, sadece daha pürüzsüz bir işlemi teşvik etmekle kalmayıp, aynı zamanda ekipmanın ömrüne katkıda bulunan yerleşik uygulamalara bağlı kalmanın değerini vurgular.
