LM385 voltaj regülatörü diyot nasıl çalışır ve nerede kullanılır

LM385 voltaj regülatör diyotunun nasıl çalıştığını ve düşük güçlü uygulamalar için neden güvenilir bir seçim olduğunu keşfedin.Bu kılavuz, özelliklerini, kullanımlarını ve onu çeşitli elektronik projeler için çok yönlü bir bileşen yapan şeyleri kapsar.

Katalog

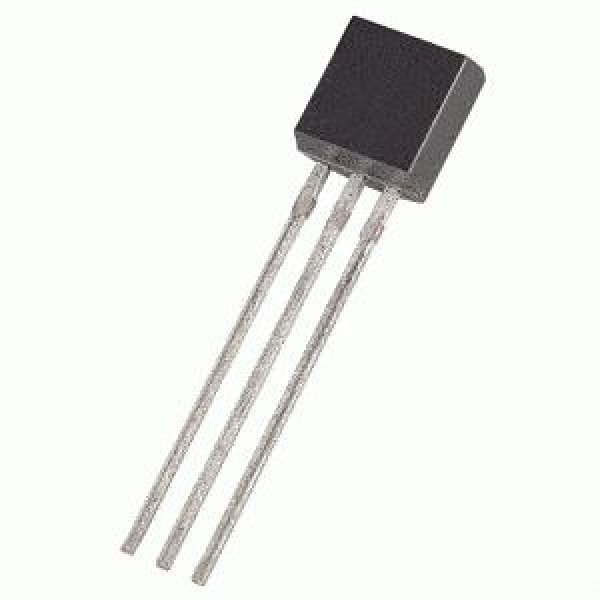

LM385 voltaj regülatör diyotuna genel bakış

. LM385 Seri, 10 μa ila 20 mA akım aralığı için tasarlanmış mikro gücün, iki terminal bant aralığı voltaj regülatör diyotlarını içerir.Düşük dinamik empedansları ve minimal gürültüleri ile bilinirler, bu da onları sıcaklık vardiyaları ve zaman içinde sabit hale getirir.Çip üstü kesme, çeşitli devre tasarımlarında tutarlılık sağlayarak voltaj doğruluğunu arttırır.Geniş bir çalışma aralığı ile, bu diyotlar esnektir, güç kaynağı seviyelerinin değişebileceği devrelerde kullanılmasına izin verir, ancak istikrarlı bir düzenleme gerektirir.

Düşük akım gereksinimleri, LM385 serisini portatif enstrümantasyon, düzenleyiciler ve pil ömrünün bir öncelik olduğu analog cihazlar için ideal hale getirir.1,235 V ve 2.500 V voltaj seçeneklerine sahip 226 plastik veya yüzey montaj paketlerinde mevcut olan çeşitli uygulama ihtiyaçlarını karşılıyorlar.

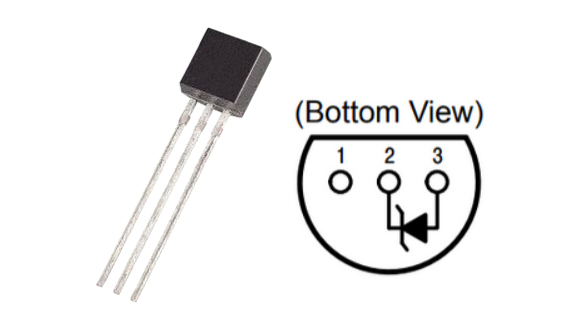

LM385 Pin Yapılandırması

LM385 CAD modeli

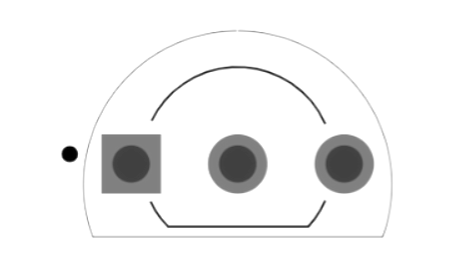

LM385 ayak izi

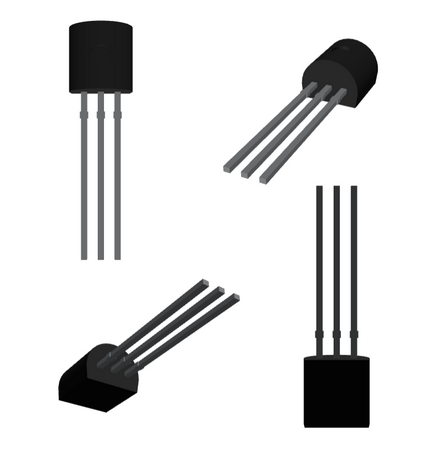

LM385 3D Model

LM385'in temel özellikleri

Geniş işletme akım aralığı

LM385, 10 uA ila 20 Ma arasında geniş bir akım aralığında çalışabilir.Bu esneklik, güç gereksinimlerinde, özellikle de güç korumanın bir önceliktir.Böyle bir menzili ele alma yeteneği, LM385'i farklı elektronik tasarımlar için çok yönlü hale getirir.

Çoklu voltaj tolerans seçeneği

LM385,%1.0,%1.5,%2.0 ve%3.0 dahil olmak üzere çeşitli tolerans derecelerinde mevcuttur.Bu çeşitlilik, çok sıkı voltaj kontrolüne ihtiyacınız olsun, ister biraz daha fazla esneklik ile çalışabilir, projenize en uygun doğruluk seviyesini seçmenizi sağlar.Bu özelleştirme, hassasiyetin bir faktör olduğu uygulamalara uyarlanabilir hale getirir.

Sıcaklık varyasyonlarında stabilite

Düşük sıcaklık katsayısı, LM385'in sıcaklıktaki değişiklikler arasında sabit kaldığı ve farklı ortamlardaki performans kayma olasılığını azalttığı anlamına gelir.Sıcaklık değişikliklerinin beklendiği projeler için, bu özellik LM385'in tutarlı sonuçlar vermesini sağlayarak çeşitli koşullarda güvenilir hale getirir.

Düşük dinamik empedans

Sadece 1.0 Ω dinamik bir empedansla, LM385, değişen yük koşullarında bile voltaj dalgalanmasını en aza indirir.Bu özellik, kararlı voltajın uygun fonksiyon için kritik olduğu devrelerde değerli olan pürüzsüz, sabit bir çıkış sağlamaya yardımcı olur.

Yüzey montaj ambalaj seçeneği

LM385 serisi, kompakt, boşluk tasarruflu bir tasarıma ihtiyaç duyan uygulamalar için ideal olan yüzey montaj seçeneği içerir.LM385 gibi yüzeye monte bileşenler, küçük ayak izleri nedeniyle modern elektroniklerde genellikle tercih edilir, bu da onları yüksek yoğunluklu devre kartlarına uygun hale getirir.

ROHS uyumlu ve kurşunsuz

LM385, ROHS uyumluluk standartlarını karşılar ve modern çevre ve güvenlik gereksinimleriyle uyumlu olan liderliksizdir.Bu özellik, LM385'i çevre dostu bileşenlere öncelik veren veya belirli düzenleyici standartları karşılaması gereken projeler için iyi bir seçim haline getirir.

LM385 özellikleri

Yarıiletken LM385Z-1.2G'nin karşılaştırılabilir özelliklerine sahip teknik özellikler, özellikler, özellikler ve bileşenler

Tip	Parametre
Yaşam döngüsü durumu	Aktif (son güncellendi: 23 saat önce)
Fabrika teslim süresi	13 hafta
Takılmak	Delikten
Montaj türü	Delikten
Paket / Dava	TO-226-3, TO-92-3 (TO-226AA)
Pin sayısı	3
Ağırlık	4.535924g
Çalışma sıcaklığı	0 ° C ~ 70 ° C Ta
Ambalajlama	Toplu
Tolerans	-2.4% +2.01%
Jesd-609 kodu	E3
Pbfree kodu	Evet
Parça durumu	Aktif
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Fesih sayısı	3
ECCN kodu	Ear99
Sıcaklık katsayısı	80ppm/° C tipik
Terminal kaplaması	Teneke (SN)
Terminal konumu	ALT
Tepe Geri Geri Geri Sıcaklık	260 ° C
İşlev sayısı	1
Terminal sahası	1.27mm
Mevcut Derecelendirme	20mA
Time@Peak Recow Sıcaklığı	40'lar
Temel parça numarası	LM385
Pin sayısı	3
Çıktı Sayısı	1
Çıkış voltajı	1.235V
Çıktı Türü	Sabit
Maksimum Çıktı Akımı	20mA
Trim/ayarlanabilir çıktı	HAYIR
Analog IC - Diğer Tür	İki terminal voltaj referansı
Maksimum çıkış voltajı	1.235V
Halojensiz	Halojensiz
Referans voltajı	1.235V
Referans türü	Şant
Min çıkış voltajı	1.235V
Mevcut - Katot	20μA
Gürültü - 10hz ila 10khz	60μvrms
Yükseklik	5.33mm
Uzunluk	5.2mm
Genişlik	4.19mm
SVHC'ye ulaşmak	SVHC yok
Radyasyon sertleştirme	HAYIR
ROHS Durumu	ROHS3 uyumlu
Kurşun ücretsiz	Kurşun ücretsiz

LM385'e benzer özelliklere sahip parçalar

Sağdaki parçalar, ON SEMICEDUCTOR LM385Z-1.2G'ye benzer özelliklere sahiptir.

Parça numarası	Üretici	Paket / Dava	Pin sayısı	Maksimum Çıktı Akımı	Min çıkış voltajı	Çıkış voltajı	Maksimum çıkış voltajı	Tolerans	Sıcaklık katsayısı
LM385Z-1.2G	Yarı iletkende	To-226-3, To-92-3	3	20 MA	1.235 V	1.235 V	1.235 V	-2.4, +%2.01	80ppm/° C tipik
LM285Z-1.2G	Yarı iletkende	To-226-3, To-92-3	3	20 MA	1.235 V	1.235 V	1.235 V	±% 1	80ppm/° C tipik
LM285LP-1-2	Texas enstrümanları	To-226-3, To-92-3	3	20 MA	1.235 V	1.235 V	1.235 V	±% 1	80ppm/° C tipik
LM385BZ-1.2G	Yarı iletkende	To-226-3, To-92-3	3	20 MA	1.24 V	5.3 V	5.3 V	±% 2	150ppm/° C
LM385Z-NOPB	Texas enstrümanları	To-226-3, To-92-3	3	20 MA	1.223 V	1.235 V	1.235 V	±% 1	20ppm/° C tipik

LM385'in eşdeğerleri

Model numarası	Üretici	Tanım
LM385LPRE3-1-2	Texas enstrümanları	1.235-V,%2, 0 ° C ila 70 ° C, Mikro-Güç Voltaj Referansı 3 ila 92 0 ila 70
LM385Z-1.2RA	Motorola Yarıiletken Ürünleri	İki terminal voltaj referansı, 1 çıkış, 1.235V, bipolar, pbcy3, plastik, to-226aa, 3 pin
Lm385byz-1.2	Texas enstrümanları	1 çıkışlı iki vadeli voltaj referansı, 1.235V, PBCY3, plastik, TO-92, 3 PIN
LM285BXM-1.2X	Texas enstrümanları	1 çıkışlı iki vadeli voltaj referansı, 1.235V, PDSO8, SO-8
LM385Z-1.2	Motorola Mobility LLC	1 çıkışlı iki vadeli voltaj referansı, 1.235V, PBCY3, plastik, to-226aa, 3 pin
LM385LP-1.2	Linfinity mikroelektronik	İki terminal voltaj referansı, 1.2V, bipolar, pbcy3, plastik, to-226aa, 3 pin
LM385Bz-1.2RA	Yarı iletkende	Mikro-Güç Voltaj Referans Diyotları 1.2 V, ±%1, TO-92 (TO-226) 5.3mm Vücut Yüksekliği, 2000-Treel
LM385CZB-1.2	Telcom Semiconductor Inc	İki terminal voltaj referansı, 1 çıkış, 1.235V, bipolar, pbcy3
LM385BXZ-1.2X	Texas enstrümanları	1 çıkışlı iki vadeli voltaj referansı, 1.235V, PBCY3, plastik, TO-92, 3 PIN

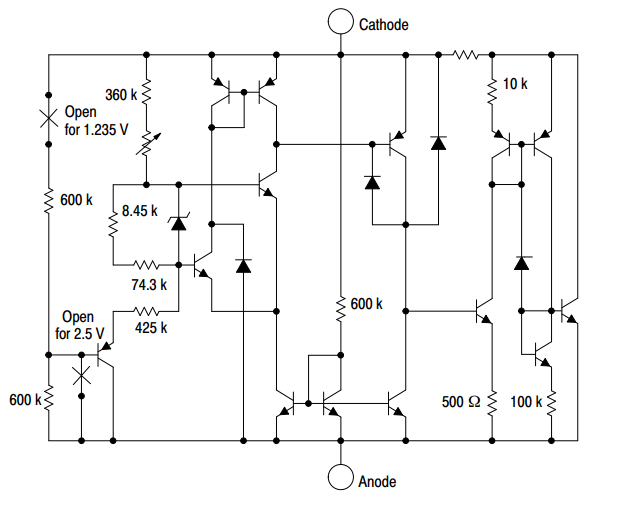

LM385'in fonksiyonel blok diyagramı

LM385 için Uygulamalar

Taşınabilir enstrümantasyon

LM385, düşük güç tüketimi nedeniyle taşınabilir enstrümantasyonda özellikle etkilidir ve enerji tasarruflu olması gereken cihazlarda pil ömrünü uzatmaya yardımcı olur.Minimum güç üzerinde çalışma yeteneği, hareket halindeyken kullanılan araçlar ve enstrümanlar için çok uygun hale getirerek, sık şarj veya pil değiştirmeleri olmadan uzun süreli performansın sağlanmasını sağlar.

Voltaj düzenlemesi

Kararlı ve hassas voltaj regülasyonu gerektiren devrelerde, LM385 güvenilir bir seçenek olarak hizmet eder.Voltaj dalgalanmalarının işlevselliği bozabileceği uygulamalar için gerekli olan sabit bir çıkış voltajını koruyabilir.Bu, LM385'i düzenleyici sistemlerde tutarlı güç teslimatı talep eden değerli bir bileşen haline getirir.

Analog devreler

LM385, doğru sinyal işleme için düşük gürültü ve kararlı çıkışın gerekli olduğu analog devrelerde iyi performans gösterir.Tutarlı voltaj referansı, sinyal bütünlüğünün korunmasına yardımcı olarak düzgün devre çalışması elde etmeye yardımcı olur.Bu güvenilirlik, voltajdaki küçük dalgalanmaların bile performansı etkileyebileceği analog uygulamalarda tercih edilen bir seçim haline getirir.

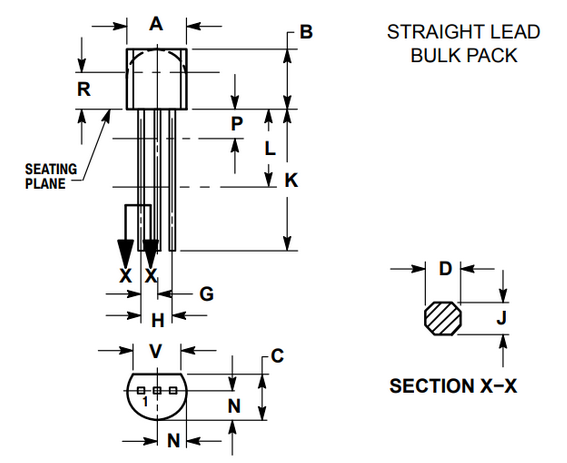

LM385 Paket Bilgileri

LM385 üreticisi hakkında

NASDAQ'da olduğu gibi listelenen yarı iletkende, enerji kullanımını azaltmaya adanmıştır.Şirket, hepsi enerji tasarruflu olacak şekilde tasarlanmış güç, sinyal yönetimi ve özel çözümlerde geniş bir ürün yelpazesi sunmaktadır.Kuzey Amerika, Avrupa ve Asya Pasifik bölgelerindeki güçlü bir üretim tesisleri, satış ofisleri ve tasarım merkezlerine sahip güvenilir bir tedarik zinciri tutar.Bu küresel erişim, LM385 gibi yüksek kaliteli ürünlere tutarlı erişim sağlayarak çeşitli pazarlara güvenilir ve duyarlı destek sunmalarını sağlar.
