1N4001 diyot nasıl çalışır ve nerede kullanılır?

1N4001 diyot, temel ama yaygın olarak kullanılan bir elektronik bileşendir.Bir devrenin hassas kısımlarına zarar vererek akım akışını sadece bir yönde sağlar.Bu makalede, 1N4001'in özellikleri, ortak kullanımları ve elektronik cihazlardaki mevcut akışı korumaya ve düzenlemeye nasıl yardımcı olabileceğini öğreneceksiniz.Basit devreler veya daha gelişmiş projeler üzerinde çalışıyor olun, bu diyotu anlamak, tasarımlarınızın sorunsuz çalışmasını sağlamada büyük bir fark yaratabilir.

Katalog

1N4001'e genel bakış

. 1N4001 akımın sadece bir yönde akmasına izin veren bir diyottur.Daha basit terimlerle, bu, akımın her zaman anottan katota geçmesi gerektiği anlamına gelir.Katotu tanımlamanıza yardımcı olmak için, bileşen üzerinde işaretlenmiş gri bir çubuk fark edeceksiniz.

Bu diyot, 1 amper (a) akımı işleyebilir, ancak zirve akımlarını 30A'ya kadar yönetebilir.Bu nedenle, 1N4001'i akımın 1A'nın altında olduğu devrelerde kullanabilirsiniz.Ters yönde akan az miktarda akım olan ters akım, sadece 5 mikroamper (UA) - çok küçük bir miktardır.Diyot ayrıca 50 volt'a (V) kadar bir ters voltajı tolere edebilir.

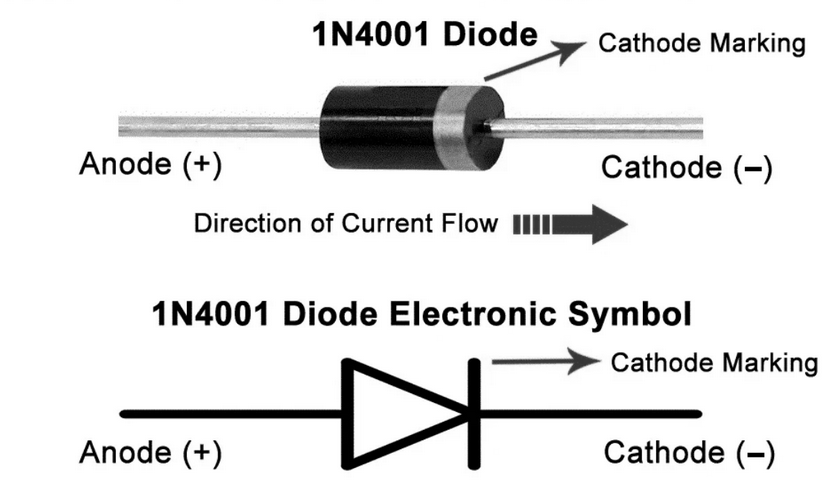

1N4001 Pinout

Pin No.	Pin adı	Tanım
1	Anot	Akım her zaman anottan girer
2	Katot	Akım her zaman katottan çıkar

1N4001 CAD Tasarımı

Sembol

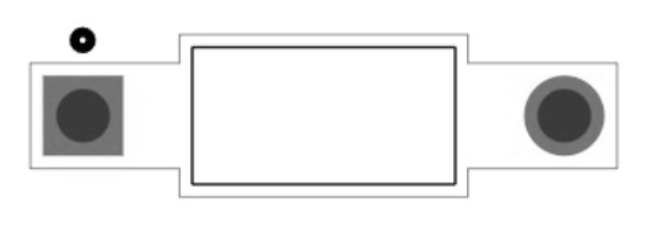

Ayak izi

1N4001'in temel özellikleri

Ortalama ileri akım

1N4001 diyot, 1 amper (A) 'ye kadar sabit bir akım taşıyabilir.Bu, tipik kullanımda, herhangi bir sorun olmadan bu seviyedeki elektrik akışını işleyebileceği anlamına gelir.

Tepe Akım Kullanımı

Kısa akım artışlarının olabileceği durumlarda, diyot 30a'ya kadar zirvelere dayanabilir.Bu sivri uçlar kısa patlamalardır ve diyot hasar görmeden işlemek için üretilmiştir.

Ters akım

Bu diyotun ters akımı çok düşüktür - sadece 5 MicroAmperes (UA).Bu, herhangi bir akım ters yönde (istemediğiniz) akarsa, o kadar küçük olduğu anlamına gelir.

RMS Ters Voltajı

1N4001, 35 volt (V) kök ortalama kare (RMS) ters voltaj derecesine sahiptir.Bu, diyotun düzenli olarak işleyebileceği maksimum ters voltajın bir ölçüsüdür.

Pik Ters Voltaj

Diyot, 50V'e kadar tepe ters voltajı tolere edebilir.Bu, voltajdaki ani artışları başarısız olmadan ters yönde ele alabileceği anlamına gelir.

DO-41 Paket

1N4001, diyotlar için standart bir ambalaj türü olan bir DO-41 paketinde mevcuttur.Bu paket yaygın olarak kullanılır ve devrelere kolay entegrasyon sağlar.

1N4001 teknik özellikleri

ON yarı iletkenden 1N4001, teknik özellikleri, özellikleri, parametreleri ve benzer özellikleri ON Semiconductor 1N4001 modeliyle paylaşan karşılaştırılabilir parçaları içerir.

Tip	Parametre
Yaşam döngüsü durumu	Son gönderiler (son güncellendi: 2 gün önce)
Kontak Kaplama	Kalay
Takılmak	Delikten
Montaj türü	Delikten
Paket / Dava	Do-204al, do-41, eksenel
Pin sayısı	2
Tedarikçi Cihaz Paketi	DO-204AL (DO-41)
Ağırlık	245mg
Ambalajlama	Bant ve Reel (TR)
Yayınlanmış	1998
Parça durumu	Modası geçmiş
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Maksimum çalışma sıcaklığı	175 ° C
Min çalışma sıcaklığı	-55 ° C
Kapasitans	15pf
Voltaj - Nominal DC	50V
Mevcut Derecelendirme	1A
Temel parça numarası	1N4001
Polarite	Standart
Eleman yapılandırması	Bekar
Hız	Standart Kurtarma> 500ns,> 200mA (IO)
Diyot tipi	Standart
Akım - ters sızıntı @ vr	5μA @ 50V
Güç dağıtımı	3W
Çıktı Akımı	1A
Voltaj - ileri (vf) (maks) @	1.1V @ 1A
İleri akım	1A
Çalışma Sıcaklığı - Kavşak	-55 ° C ~ 175 ° C
Max Surge Current	30a
Voltaj - DC Ters (VR) (Maks)	50V
Akım - Ortalama Düzeltilmiş (IO)	1A
İleri voltaj	1.1V
Maksimum ters voltaj (DC)	50V
Ortalama düzeltilmiş akım	1A
Pik Ters Akım	5μA
Maksimum tekrarlayan ters voltaj (VRRM)	50V
Kapasitance @ vr, f	15pf @ 4V 1MHz
Tepe repalit olmayan dalgalanma akımı	30a
Ters Voltaj	50V
Max Forward Surge Current (IFSM)	30a
Çap	2.72mm
Yükseklik	5.2mm
Uzunluk	5.2mm
Genişlik	6.35mm
SVHC'ye ulaşmak	SVHC yok
Radyasyon sertleştirme	HAYIR
ROHS Durumu	ROHS uyumlu
Kurşun ücretsiz	Kurşun ücretsiz

1N4001'in ortak kullanımları

Ters polariteyi önlemek

1N4001 diyotunun yaygın bir kullanımı, devreleri ters polariteden korumaktır.Birisi yanlışlıkla bir güç kaynağını yanlış bir şekilde bağlarsa, bu diyot akımın ters akışını önler, bu da devredeki diğer bileşenlere zarar vermekten kaçınmaya yardımcı olabilir.

Doğrulukçılar (yarım dalga ve tam dalga)

1N4001, alternatif akımı (AC) doğrudan akıma (DC) dönüştürmek için tasarlanmış doğrultucu devrelerde de kullanılır.Yarı dalga düzeltmesinde, AC sinyalinin sadece yarısına izin verilir, tam dalga düzeltmesinde tüm sinyal dönüştürülür.Diyot, akımın yalnızca istenen yönde akmasını sağlamada önemli bir rol oynar.

Koruma cihazı

1N4001, çeşitli uygulamalarda bir koruma cihazı görevi görebilir.Örneğin, aksi takdirde zarar verebilecek ters akımları bloke ederek bir devrenin hassas kısımlarını koruyabilir.

Mevcut akış düzenlemesi

Bazı devrelerde, akımın akışını kontrol etmek önemlidir ve 1N4001 bu konuda yardımcı olabilir.Akımın doğru yönde akmasını sağlar ve geçen akım miktarını düzenlemesini sağlar.

1N4001 Değiştirme Seçenekleri

• 1N4148

• 1N4733A

• 1N5408

• 1N5822

• Zener diyotları

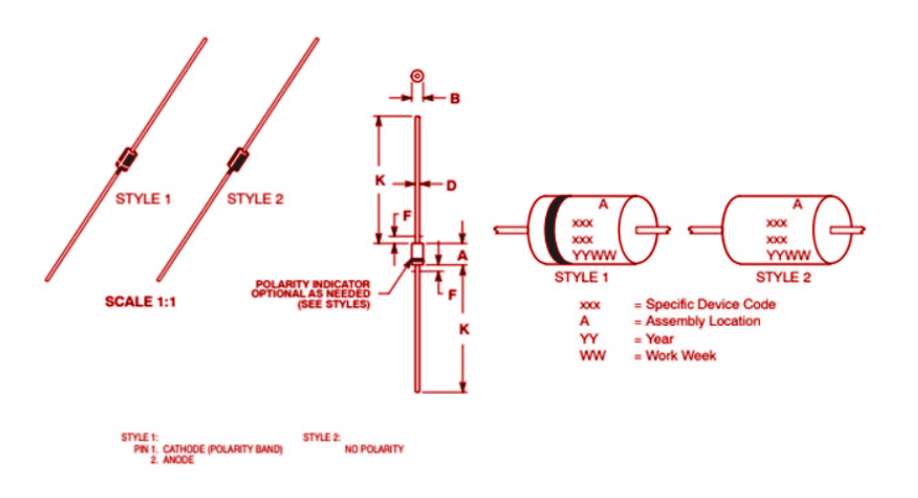

1N4001 Paket Boyutu ve Boyutları

1N4001'in mekanik özellikleri

Dava

Diyot, koruma ve dayanıklılık sağlayan epoksi kalıplanmış bir kasada gelir.Bu tür bir durum, diyotu harici hasardan korumaya yardımcı olur ve güvenilir bir şekilde çalışmasını sağlar.

Ağırlık

1N4001 yaklaşık 0,4 gram ağırlığındadır.Bu, kompakt veya uzay kısıtlı devreler tasarlarken ideal olan hafiftir.

Korozyona dayanıklı kaplama

Diyotun dış yüzeyleri korozyona dayanıklıdır, bu da aksi takdirde aşınma veya bozulmaya neden olabilecek koşullara maruz kaldığında bile işlevsel kalmasını sağlar.Ek olarak, terminal uçları, düzgün montaja izin vererek kolayca lehimlenebilir olacak şekilde tasarlanmıştır.

Lehimleme sıcaklığı

1N4001'i yerine götürürken, 10 saniye boyunca 260 ° C'ye kadar bir sıcaklığı kaldırabilir.Diyotun aşırı ısınmasını ve zarar görmesini önlemek için lehimleme işlemini bu süreye tutmanız önerilir.Lehimleme yaparken, kasadan yaklaşık 1/16 inç mesafe tuttuğunuzdan emin olun.

Polarite işaretleme

Kurulum için doğru oryantasyonu tanımlamanıza yardımcı olmak için, diyotun katotu bir polarite bandı ile açıkça işaretlenmiştir.Bu, akımın hangi yöne akması gerektiğini bilmeyi kolaylaştırır ve devrenizde uygun işlevsellik sağlar.

1N4001 için üretici bilgileri

1N4001, enerji tasarrufu teknolojileri yaratmaya odaklanan bir şirket olan On Semiconductor tarafından üretilmektedir.On Semiconductor, güç ve sinyal yönetiminden mantık ve özel çözümlere kadar çok çeşitli ürünler sunarak küresel enerji kullanımını azaltmaya yardımcı olan çözümler sunar.Ürünleri otomotiv, iletişim, bilgi işlem, tüketici elektroniği, endüstriyel, LED aydınlatma, tıbbi ekipman, askeri/havacılık ve güç kaynakları gibi sektörlerde bulunabilir.

Veri Sayfası PDF

1N4001 Veri Sayfaları:

1N4001.pdf

Sık sorulan sorular [SSS]

1. 1N4001 ve 1N4007 arasındaki fark nedir?

Temel fark, ters voltajı işleme yetenekleridir.1N4001 50V'ye kadar işleyebilirken, 1N4007 1000V'a kadar işleyebilir.Ters voltaj gereksinimi daha yüksekse, 1N4007, 1N4001'den 1N4006'ya kadar herhangi bir diyotun yerine kullanılabilir.

2. 1N4001 için hangi ambalaj seçenekleri mevcuttur?

1N4001, DO-41 ve DO-27 (1N4001 olarak işaretlenmiştir) gibi düz fiş seçeneklerinin yanı sıra SOD-323, SOD123 ve SMA (genellikle M1 olarak işaretlenmiştir) gibi yüzey montaj paketleri dahil olmak üzere çeşitli ambalaj tiplerinde gelir.

3. 1N4001 diyotunun hangi tarafının pozitif ve hangisinin negatif olduğunu nasıl söyleyebilirsiniz?

Pozitif ve negatif tarafları bulmak için direnç moduna bir multimetre seti kullanın.Test kurşunlarını diyota bağlayın.Akım akarsa, multimetrenin pozitif kurşun anota (pozitif taraf) bağlanır.Akım akmazsa, pozitif kurşun katota (negatif taraf) bağlanır.
