GAL20V8B-15LJN: Özellikler, Pinout, Uygulamalar ve Programlama Kılavuzu

GAL20V8B-15LJN, birçok dijital görev için tasarlanmış göze çarpan bir cihazdır.Bu kılavuz, kontrol makinelerinden günlük gadget'lara güç vermeye kadar çeşitli kullanımlarda esnekliğine ve güçlü performansına odaklanarak Gal20v8b-15LJN'nin neler yapabileceğine yakından bakar.Ana özelliklerini, nasıl kurulduğunu ve nasıl programlanacağını, projelerinde gelişmiş mantık çözümlerini kullanmak isteyen herkes için net bir görünüm sunacağız.

Katalog

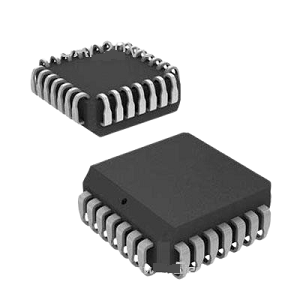

GAL20V8B-15LJN Açıklama

. Gal20v8b-15ljn Kafesten yarı iletken, verimliliği ve yüksek hızlı operasyonu ile bilinen Gal® 20V8 cihaz ailesinde göze çarpıyor.Bu model, yüksek performansı korurken düşük güç tüketimi için kutlanan E2CMOS teknolojisi kullanılarak tasarlanmıştır.Öncelikle adres kod çözme, cihaz arayüzü ve mantık değiştirme gibi dijital mantık uygulamalarında kullanılan Gal20v8b-15LJN, çok yönlüdür ve programlanabilir mantık uygulamaları geniş bir spektrumu için uygundur.GAL20V8B-15LJN, 8 makro-makro-makro-konfigürasyon, maksimum 62.5 MHz'lik bir çalışma frekansı ve sadece 15 nanosaniye yayılma gecikmesi içerir, bu da hızlı ve güvenilir performans sağlar.Standart bir 5V güç kaynağında çalışır ve 28 pimli PLCC (plastik kurşunlu yonga taşıyıcı) paketinde gelir.

Güvenilir ve verimli bir programlanabilir mantık çözümü arıyorsanız, GAL20V8B-15LJN mükemmel bir seçimdir.Güçlü performans sunmak için üretilmiştir, bu da onu teknolojilerini yükseltmeyi amaçlayan işletmeler için akıllı bir seçenek haline getirir.Toplu bir sipariş düşünüyorsanız, bu uygulamalarınızı optimize etmek ve altyapınızdan en iyi şekilde yararlanmak için mükemmel bir fırsattır.

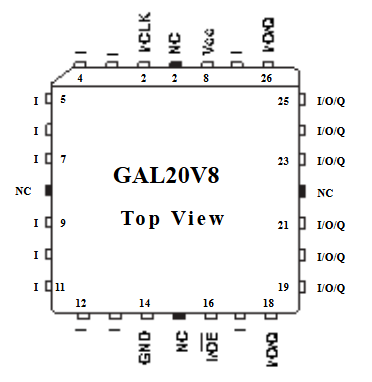

GAL20V8B-15LJN PIN Yapılandırması

. Gal20v8b-15ljn bir Jenerik dizi mantığı (gal) Cihaz, çeşitli dijital mantık uygulamalarında kullanılan programlanabilir bir mantık cihazı.. pin yapılandırması takip eder Standart 24 pimli çift sıralı paket (DIP) düzeni, girişler, çıkışlar ve kontrol pimleri açıkça tanımlanmıştır.

Üzerinde sol taraf Diyagramın (1-12 pimleri), öncelikle cihazın harici devrelerden sinyal almasına izin veren giriş (i) pimlerini görüyoruz.Pim 1 ve diğer birkaç pim (5, 7, 9 ve 11) girişler (I) olarak adlandırılır.Pim 6 ve 22, NC (bağlantı yok) olarak işaretlenmiştir, yani iç devreye elektriksel olarak bağlı değildirler.GND (toprak) pimi, cihaz için referans voltajı olarak hizmet ederek pim 12'de konumlandırılmıştır.

Üzerinde sağ taraf (PINS 13-24), programlanmış mantığa bağlı olarak giriş veya çıkış olarak yapılandırılabilen giriş/çıkış (G/Ç) pimlerimiz var.Bu G/Ç pimleri (18, 19, 21, 23, 25 ve 26) esnek bağlantı sağlar.Cihazın çalışma modunu tanımlamak için mod pimi (pim 15) ve Pin 24'teki VCC (güç kaynağı) pimi, uygun çalışma için gerekli voltajı sağlar.

-Den tepe Cihazın, MCLK (ana saat, pim 2) ve ek NC pimleri dahil olmak üzere ek kontrol sinyalleri vardır.GAL20V8B'nin Pinout'u, verimli dijital mantık tasarımına izin vererek programlanabilir mantık devrelerinde yaygın olarak kullanılan bir bileşen haline getirir.

Gal20v8b-15ljn CAD modelleri

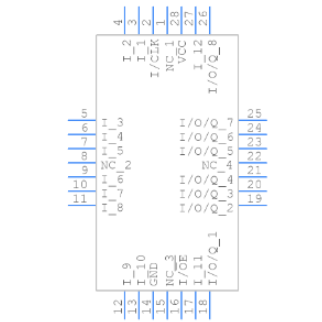

Gal20v8b-15ljn sembolü

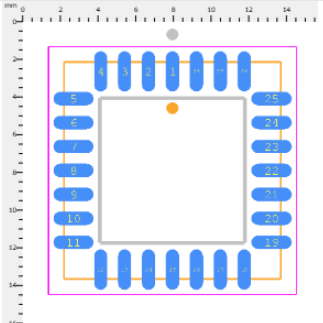

Gal20v8b-15ljn ayak izi

Gal20v8b-15ljn özellikleri

• Yayılma gecikmesi: GAL20V8B-15LJN, 15 nanosaniye maksimum yayılma gecikmesine sahiptir, bu da hızlı sinyal geçişlerini işleyebileceği ve zamana duyarlı uygulamalarda verimli çalışabileceği anlamına gelir.

• Çalışma frekansı: Karmaşık dijital mantık devrelerinde hızlı işleme ve yanıt verebilirliği kolaylaştırarak maksimum 62.5 MHz'lik çalışma frekansını destekler.

• Düşük Güç Tüketimi: Cihaz, enerji verimliliğini vurgulayan CMO'ların bir çeşidi olan E2CMOS teknolojisini kullanıyor.Bu teknoloji, Gal20v8b-15LJN'nin daha az güç tüketmesini sağlar ve bu da performansdan ödün vermeden güç verimliliğinin gerekli olduğu uygulamalar için idealdir.

• Yeniden programlanabilir E2 hücre teknolojisi: GAL20V8B-15LJN, elektriksel olarak silinebilir hücrelerle donatılmıştır, bu da mantık fonksiyonlarının gerektiği gibi yeniden programlanmasına ve güncellenmesine izin verir.Bu özellik, donanım ortamlarını veya sistem güncellemelerini değiştirmede mükemmel esneklik ve uyarlanabilirlik sağlar.

• Çok yönlü çıkış mantığı makroelleri: Çeşitli mantık işlevleri için ayrı ayrı programlanabilen ve cihazı belirli ihtiyaçlara göre uyarlamayı sağlayan 8 çıkış mantığı makro hücresi içerir.Bu makroeller yapılandırılabilir çıkış polaritesini destekler ve 24 pimli PAL cihazlarının işlevselliğini taklit edebilir, bu da Gal20v8b-15LJN'yi bir dizi dijital uygulama için çok yönlü bir seçim haline getirir.

• Geliştirilmiş test edilebilirlik: Cihaz,% 100 fonksiyonel test edilebilirlik sağlayarak tüm kayıtlar için ön yük ve elektrikli sıfırlama özelliklerine sahiptir.Bu husus, özellikle sistem bütünlüğü ve performansın önemli olduğu operasyonel ortamlarda güvenilirliği ve öngörülebilirliği korumak için mükemmeldir.

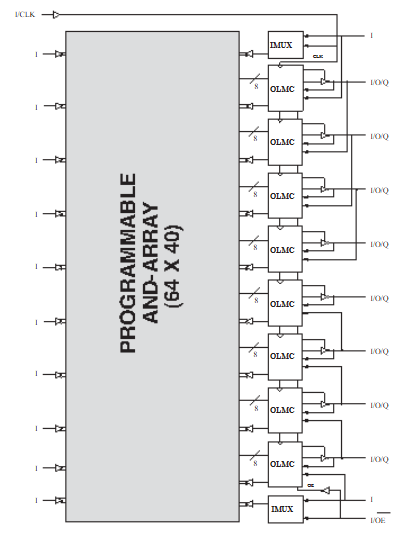

Gal20v8b-15ljn Blok Diyagramı

GAL20V8B-15LJN, esnek mantık uygulamasına izin veren programlanabilir ve diziden (64 x 40) oluşan genel bir dizi mantığı (GAL) cihazıdır.Blok diyagramı, girişlerin ve geri bildirim sinyallerinin mantıksal olarak birleştirildiği birincil mantık motoru olarak hizmet veren programlanabilir ve diziyi sergiler.Bu programlanabilir matris, dijital devre tasarımında esneklik sunarak çeşitli kombinasyonel ve sıralı mantık işlevlerini yapılandırmayı sağlar.

Diyagramın sağ tarafında, OLMC (çıkış mantığı makro hücreleri), her biri ve kullanım çıkışlarına bağlı olarak görülebilir.Bu makro hücreler, kombine mantık veya flip-flop depolama ile sıralı mantık olarak işlev görseler de çıkış pimlerinin davranışını tanımlar.Ek olarak, IMUX (giriş çoklayıcı) birimleri, dahili sinyal yönlendirmesini etkinleştirerek cihazın programlanabilirliğini daha da artırır.G/OQ (giriş/çıkış pimleri), cihaz ve harici devreler arasındaki arayüzü temsil ederek yapılandırılmış mantığa bağlı olarak çift yönlü iletişime izin verir.

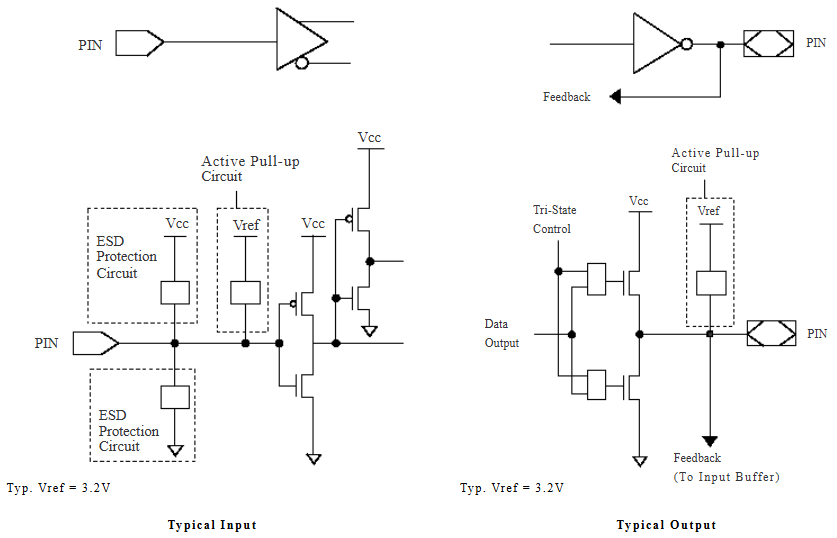

Giriş/çıkış eşdeğeri şemalar

GAL20V8B-15LJN giriş/çıkış eşdeğeri şemalar, cihazın giriş ve çıkış pimlerinin dahili elektriksel özelliklerini göstermektedir.Bu şemalar, programlanabilir mantık aygıtının (PLD) koruma devreleri, aktif pull-up'lar ve üç durum kontrol mekanizmaları yoluyla sinyalleri nasıl yönettiğini ve dijital devrelerde güvenilir bir çalışma sağladığını vurgulamaktadır.

. Tipik girdi Şematik, geçici voltaj artışlarından kaynaklanan hasarı önlemek için ESD (elektrostatik deşarj) koruma devreleri içeren bir giriş piminin yapısını gösterir.Aktif çekme devresi, hiçbir harici sinyal sürmediğinde pimin tanımlanmış bir mantık seviyesini korumasını sağlar ve öngörülemeyen davranışlara neden olabilecek yüzen durumları önler.Referans voltajı (Vref = 3.2V), mantık yüksek veya düşük durumları tespit etmek için eşiğin ayarlanmasında rol oynar.

. Tipik çıktı Schematic, hem yüksek hem de düşük mantık durumları için güçlü sürücü özellikleri sağlayan bir itme-pull transistör çifti içeren çıkış yapısını göstermektedir.Tri-durumlu bir kontrol işlevi, çıkış piminin, birden fazla cihazın aynı bağlantıyı paylaştığı veri yolu odaklı tasarımlar için yüksek empedanslı bir durum girmesini sağlar.Geri bildirim yolu, cihazın çıktı durumunu diğer mantık işlevleriyle izlemesine veya senkronize etmesine izin veren mantık dizisine bir dahili bağlantı sağlar.Aktif bir çekme devresi, gerektiğinde güvenilir voltaj seviyeleri sağlar.

GAL20V8B-15LJN, sağlam giriş koruması, esnek çıkış yapılandırmaları ve programlanabilir geri bildirim yolları ile yüksek hızlı, düşük güçlü programlanabilir mantık uygulamaları için tasarlanmıştır.Bu, güvenilir sinyal bütünlüğü ve yapılandırılabilir mantık işlemleri gerektiren karmaşık dijital tasarımlar için uygun hale getirir.

GAL20V8B-15LJN özellikleri

Tip	Parametre
Üretici	Kafes Yarıiletken Şirketi
Seri	Gal20v8b
Ambalajlama	Tüp
Parça durumu	Modası geçmiş
Programlanabilir Tür	EE PLD
Alt kategori	Programlanabilir mantık ics
Makroel sayısı	8
Maksimum çalışma frekansı	62.5 MHz
Yayılma gecikmesi - maks.	15 ns
İşletim besleme voltajı	5 V
İşletme Arz Akımı	90 Ma
Tedarik Voltajı - Min	4.75 V
Tedarik Voltajı - Maks	5.25 V
Minimum çalışma sıcaklığı	0 ° C
Maksimum çalışma sıcaklığı	+75 ° C
Montaj türü	Yüzey montajı
Paket / Dava	28-lcc (J-LEAD)
Tedarikçi Cihaz Paketi	28-PLCC (11.51x11.51)
Temel Ürün Numarası	Gal20v8
Yükseklik	3.68 mm
Uzunluk	11.5 mm
Genişlik	11.5 mm
Birim ağırlık	0.041719 oz

GAL20V8B-15LJN Uygulamaları

Gömülü sistemler

GAL20V8B-15LJN, özel mantığın belirli kontrol işlevlerine ihtiyaç duyulduğu gömülü sistemlerde sıklıkla kullanılır.Programlanabilir doğası, cihazın çeşitli yinelemeli işlemler için uyarlanmasını, diğer sistem bileşenleriyle işlevselliği ve entegrasyonu geliştirmeyi sağlar.

Dijital kontrol sistemleri

Dijital kontrol sistemlerinde, bu PLD motorları kontrol etmek, sensörlerle arayüzlemek ve işleme sinyallerini kontrol etmek için karmaşık mantık uygulamak için kullanılır.Ayrıntılı kontrol mantığını ele alma kapasitesi, hassas operasyonel kontrol ve yanıt verme gerektiren uygulamalar için idealdir.

İletişim Arayüzleri

Cihaz, iletişim protokollerini yönetme, verileri kodlama ve çözme ve durum makinelerini kontrol etme konusunda mükemmeldir.Farklı iletişim standartlarına sorunsuz bir şekilde adapte olur, bu da onu telekomünikasyon ve ağ cihazları için çok yönlü bir seçim haline getirir.

Test ve ölçüm ekipmanı

Test ve ölçüm uygulamaları için, GAL20V8B-15LJN, özelleştirilmiş veri işleme özellikleri, sinyal yönlendirme ve kontrol mantığı sağlar.Belirli veri işleme ve kontrol işlevleri gerektiren özel ölçüm çözümlerinin geliştirilmesini sağlar.

Otomotiv elektroniği

Otomotiv sektöründe, bu PLD sağlam tasarımı ve mükemmel elektrostatik deşarj (ESD) koruması nedeniyle öne çıkmaktadır.Bu özellikler, otomotiv ortamlarında tipik olan zorlu koşullar altında güvenilir bir çalışma sağlar.

Endüstriyel otomasyon ve kontrol sistemleri

GAL20V8B-15LJN, karmaşık endüstriyel süreçleri ve makineleri kontrol etmek için gerekli mantığı sağlayan endüstriyel otomasyonda etkilidir.Görevlerin otomasyonunu ve kontrol sistemlerinin entegrasyonunu sağlar, böylece üretim operasyonlarında verimliliği ve güvenilirliği artırır.

Tüketici Elektroniği

Tüketici elektroniğinde cihaz, verimli mantık çözümleri yoluyla hane halkı ve kişisel cihazların işlevselliğini artırmak için kullanılır.Çoklu mantık işlevlerini ekonomik olarak gerçekleştirme yeteneği, onu tüketici ürün üreticileri için popüler bir seçim haline getirir.

Özel Durum Makineleri

PLD, dijital devrelerde özel durum makineleri tasarlamak, kontrol mantığının ve operasyonel sıralamanın verimliliğini artırmak için idealdir.Bu uygulama, karmaşık mantık görevlerini etkili bir şekilde yönetmek için belirli operasyonel davranışların gerekli olduğu senaryolarda mükemmeldir.

GAL20V8B-15LJN Programlama

Kafes yarı iletkeninden çok yönlü bir mantık cihazı olan GAL20V8B-15LJN'nin programlanması, uyumlu bir mantık programcısından yararlanarak birkaç anahtar adımda etkili bir şekilde gerçekleştirilebilir.Başlangıçta göreviniz, uygulamayı planladığınız mantık devresini tasarlamaktır.Bu, bir donanım açıklama dili (HDL) kullanılarak elde edilir, CUPL sadeliği nedeniyle popüler bir seçimdir, gal cihazlar için uygundur.Mantık tasarımınız belirtildikten sonra, bir sonraki adım, bu tasarımı WinCupl gibi yazılımları kullanarak bir JEDEC (.jed) dosyasına derlemeyi içerir.Bu dosya, GAL programlamak için sigorta haritası olarak bilinen gerekli yapılandırmayı içerir.

Gal20v8b-15LJN'nin gerçek programlaması, TL866'nın güvenilirliği ve kullanım kolaylığı nedeniyle yaygın olarak kullanılan bir model olduğu bir kafes yarı iletken onaylı bir mantık programcısı gerektirir.Bu adım, GAL20V8B-15LJN'yi sağlanan talimatlara göre programlayıcıya bağlamayı, JEDEC dosyasını programlama yazılımına yüklemeyi ve programlama döngüsünü başlatmayı içerir.Bu döngü, yeni mantığı cihaza programlamadan önce önceki yapılandırmaların otomatik bir şekilde silmesini içerir.Son olarak, önemli bir adım, programlanmış cihazı, doğru çalışmasını sağlamak için amaçlanan devrede test ederek doğrulamak ve entegrasyon işlemini özel uygulama gereksinimlerinizle tamamlamaktır.

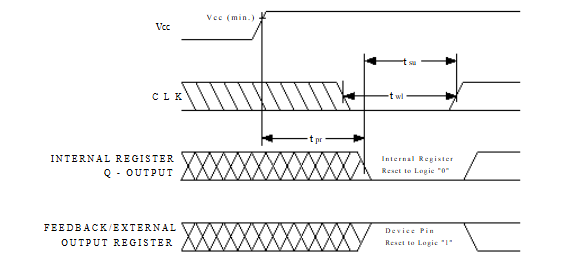

GAL20V8B-15LJN Güçlendirme Sıfırlama

GAL20V8B-15LJN'deki güçlendirme sıfırlama devresi, tüm dahili kayıtların sistem başlatılması sırasında bilinen bir duruma başlatılmasını sağlar.Güç uygulandıkça, VCC voltajı düzensiz davranışı önlemek için dalgalanmalar olmadan monoton olarak yükselmelidir.VCC gerekli minimum seviyesine ulaştığında, dahili kayıtlar maksimum 1μs (TPR) gecikmesi içinde sıfırlanır ve tüm Q çıkışlarını mantık 0 olarak ayarlar. Kayıtlı çıkış pinleri etkinleştirilirse, programlandıklarına bakılmaksızın, Mantık 1'e bakarınırlar.polarite.Bu, durum makinelerinin tasarımını ve sıralı mantık devrelerini basitleştirerek öngörülebilir bir başlatmayı garanti eder.

Geçerli bir sıfırlama sağlamak için, güçlendirme sırasında saat girişi (CLK) statik bir TTL düzeyinde tutulmalıdır.Diyagramda gösterildiği gibi, tüm giriş ve geri bildirim yolu kurulum süreleri karşılanana kadar cihaz saat edilmemelidir.Saat, normal çalışma başlamadan önce minimum darbe genişliği gereksinimlerine uymalıdır.Bu koşulları koruyarak, güçlendirme sıfırlama mekanizması, mantık cihazının istikrarlı ve iyi tanımlanmış bir durumda başlamasını ve dijital devrelerde istenmeyen geçişleri veya metastabilite sorunlarını önlemesini sağlar.

Gal20v8b-15ljn Benzer Parçalar

• Gal20v8b-15lpn

• Gal20v8b-15qp

• Gal20v8b-15qj

GAL20V8B-15LJN Avantajları

Geliştirilmiş tasarım esnekliği

GAL20V8B-15LJN, çıktı mantığı makro hücrelerinin (OLMC'ler) kullanıcı tarafından yapılandırılmasını sağlayan çok yönlü bir mimari ile tasarlanmıştır.Bu esneklik, daha az esnek tasarımlarla ilişkili kısıtlamalar olmadan belirli görevler ve işlevler için mantık cihazının optimize edilmesini sağlayan çok çeşitli uygulamaları ve özelleştirmeleri destekler.

Azaltılmış güç tüketimi

Ultramos® gelişmiş CMOS teknolojisini kullanan Gal20v8b-15LJN, geleneksel bipolar mantık cihazlarına kıyasla güç tüketimini% 50 ila% 75 azaltır.Bu, termal çıkışı en aza indiren ve cihaz uzun ömürlülüğünü geliştiren çevre dostu bir seçenek haline getirir.Tipik besleme akımları önemli ölçüde daha düşüktür, standart düşük güçlü versiyonlar için 75 mA ve çeyrek güç versiyonları için 45 mA'da daha düşüktür ve yüksek talep ortamlarında enerji verimliliği sağlar.

Sağlam ESD koruması

Bu cihaz, statik deşarja eğilimli ortamlarda operasyonel stabilite ve güvenilirliği korumak için güçlü elektrostatik deşarj (ESD) koruma mekanizmalarını içerir.Bu tür koruma, elektronik bileşenlerin titiz koşullara maruz kalabileceği ve ESD'nin cihaz arızasına veya düzensiz davranışlara yol açabileceği otomotiv ve endüstriyel otomasyon gibi endüstrilerde iyidir.

GAL20V8B-15LJN Üreticisi

Lattice Semiconductor Corporation, akıllı bağlantı çözümlerinde küresel bir liderdir.Düşük güçlü programlanabilir mantık cihazlarıyla tanınan Lattice, öncelikle tüketici, iletişim ve endüstriyel pazarlara hitap eder.Şirketin yenilikçi ürün yelpazesi, FPGA'lar (saha programlanabilir kapı dizileri), CPLD'ler (karmaşık programlanabilir mantık cihazları) ve hızlı yanıtlar gerektiren akıllı uygulamaların ayrılmaz bir parçası olan güç yönetimi cihazlarını içerir.Kafes yarı iletken, düşük güçlü, küçük boyutlu ve yüksek performanslı çözümlere odaklanarak rekabetçi teknoloji pazarında kendini ayırır.Bu özellikler, ürünlerini ağ altyapısı, kenar hesaplama ve akıllı IoT cihazları gibi alanlarda teknolojiyi etkinleştirmek için ideal hale getirir.Lattice, kapsamlı yazılım araçları ve ürün tasarımını ve dağıtımını kolaylaştıran geliştirme ortamları tarafından desteklenen özel ihtiyaçları karşılayan özelleştirilmiş çözümler sunmak için bir üne sahipti.

Çözüm

Lattice Semiconductor'dan Gal20v8b-15LJN, hızlı performansı, enerji tasarruflu tasarımı ve çok yönlü programlama seçenekleriyle modern dijital sistemlerin zorlu ihtiyaçlarını karşılayan birinci sınıf bir cihazdır.Bu cihaz, büyük endüstriyel sistemlerden kişisel elektroniklere kadar çok çeşitli ortamlarda karmaşık zorluklarla başa çıkmak için üretilmiştir, bu da onu gelişmiş dijital çözümler oluşturmak için sağlam bir seçim haline getirir.Bu kılavuz, Gal20v8b-15LJN'nin teknik detaylarını ve faydalarını ve farklı alanlarda nasıl kullanılabileceğini ve her yerde dijital kurulumların iyileştirilmesinde önemini gösterdiğini açıklamıştır.
