Alan Programlanabilir Kapı Dizisi (FPGA): Modern Elektroniklerde Gelişmeler, Mimarlık ve Uygulamalar

Bu kılavuz, dijital devre tasarımının geleceğini yönlendiren inovasyon olan FPGA (alan programlanabilir kapı dizisi) teknolojisini araştırıyor.Sabit fonksiyonlu cipslerden farklı olarak, FPGA'lar değişen ihtiyaçlara uyum sağlamak için yeniden programlanabilir.Makale, telekomünikasyon ve dijital sinyal işleme gibi endüstrilerdeki önemli rollerini kapsamakta, mimarileri, uygulamalar ve modern elektronikler üzerindeki artan etki hakkında bilgi sunmaktadır.

Katalog

FPGA teknolojisinde ilerleme

Alan Programlanabilir Kapı Dizisi (FPGA) teknolojisi, ASIC'ler gibi sabit fonksiyonlu yongalardan farklı olarak farklı uygulamalar için özelleştirilebilen yeniden programlanabilir donanım çözümleri sunarak uyarlanabilirliği için öne çıkıyor.Bu esneklik, FPGA'ları iletişim sistemleri, dijital sinyal işleme ve makine öğrenimi gibi alanlarda önemli hale getirmiştir.China gibi ülkeler, teknolojik durumlarını geliştiren sofistike çözümler geliştirerek FPGA inovasyonunu geliştirmede rol oynamaktadır.FPGA'lar geliştikçe, sınır ötesi işbirliği ve inovasyonun yolunu açarlar, endüstrilerin modern zorlukları özelleştirilmiş, yüksek performanslı donanımla ele almasına yardımcı olurlar.Sıralı işlemlere dayanan geleneksel bilgi işlem yöntemlerinden farklı olarak, FPGA'lar karmaşık görevleri daha verimli bir şekilde ele almak için paralel işlemeden yararlanır.Birçoğu, bu yongaları programlamak için donanım açıklama dillerini (HDL'ler) kullanır ve daha hızlı performans için karmaşık algoritmaları doğrudan donanımda tasarlamalarına olanak tanır.FPGA gelişimine hakim olmak, donanım-yazılım entegrasyonunda teorik bilgi ve uygulamalı deneyim dengesini gerektirir.Hesaplamaya bu benzersiz yaklaşım, FPGA'lara şifreleme, AI ve veri işleme gibi alanlarda bir avantaj sağlar, bu da onları endüstrilerdeki gelecekteki teknolojik gelişmeler için harika araçlar haline getirir.

FPGA teknolojisinin yolculuğu

Xilinx 1985 yılında XC2064 FPGA'yı tanıttığında, teknolojide bir dönüşümü ateşledi, kişisel bilgisayarları, internetleri ve cep telefonlarını kucaklamaya başlayan bir süre boyunca manzarayı değiştirdi.Bu yenilikler, dijital entegrasyon etrafında toplanan yeni bir döneme yol açtı.Başlangıçta temel mantık görevlerini yerine getiren FPGA'lar hızla ilerledi, dijital işleme ve gömülü uygulamalarda değer buldu.Yirmi yıllık amansız gelişme ile FPGA'lar yardımcı kısımlardan kendine güvenen güç merkezlerine dönüştü ve yarı iletken endüstrisindeki hızlı evrimi yansıttı.Yolculukları, 2007 yılına kadar 65nm gibi teknolojileri kullanarak 85.000 transistör ile 2μm'lik bir süreçten gelişmiş milyar-transistör cihazlara ilerleyerek karmaşıklıkta çarpıcı bir sıçrama sergiliyor. 1991'de Xilinx'in XC4000 serisi ortaya çıktığında, programlanabilir mantığın geniş bir kucaklaşmasını teşvik eden bir an meydana geldi.sektördeki yaratılış ve değerlendirme süreçleri arasında.Devam eden bu teknolojik büyüme, karmaşık yarı iletken çözümlerine olan talebi artan artışla FPGA endüstrisini körükledi.FPGA'ların yeni teknolojileri zahmetsizce entegre etme ve kullanma yeteneği, mühendislikte uyarlanabilirliğin ve öngörünün öneminin bir kanıtı görevi görür.FPGA'lar sadece teknolojik ilerlemeleri takip etmekle kalmaz, aynı zamanda gelecekteki yörüngesini sıklıkla etkilemekle kalmaz.

FPGA işlevselliği ilkeleri

FPGA yapısı ve bileşenleri

Saha Programlanabilir Kapı Dizileri (FPGA'lar) Mantık Hücre Dizisi (LCA) olarak bilinen karmaşık bir mimariyi kullanır.Bu çerçeve yapılandırılabilir mantık blokları (CLB'ler), giriş çıkış blokları (IOBS) ve kapsamlı bir ara bağlantılar ağı içerir.Böyle bir mimari, son derece ayarlanabilir mantık tasarımları için zemin hazırlar.Geleneksel sabit mantık devrelerinden farklı olarak, FPGA'lar yeniden yapılandırma konusunda dikkate değer bir yeteneğe sahiptir.Statik devreler değişmeden kalırken, FPGA'lar, yapılandırılabilir verilerin statik RAM hücrelerine kesin yüklenmesi yoluyla mantık işlemlerini dönüştürerek uyarlanabilirliklerini artırır.Bu özellik, farklı alanlarda öncü uygulamalar için hem dinamik donanım bileşenleri hem de platformlar olarak değerlerini yoğunlaştırır.

Mantık prosedürlerini uyarlama

FPGA'ların geniş ve yeniden programlanabilir çerçevesi, çeşitli mantıksal dönüşümleri tekrar tekrar uygulamayı sağlar.Bellek bileşenlerine belirli yapılandırma verilerini dikkatlice yükleyerek, bireyler mantık görevlerini olağanüstü hassasiyetle özelleştirebilir.Bu özelleştirme, çok çeşitli proje ihtiyaçlarını destekler ve FPGA'ların PALS ve CPLD'ler gibi sabit öncüllerinden ayrılmasını vurgular ve neredeyse sınırsız mantıksal yeniden programlama fırsatlarını kolaylaştırır.Bu uyarlanabilirlik, telekomünikasyon ve sinyal işleme gibi sık değişiklikler gerektiren endüstrilerde paha biçilmezdir.

Çeşitli uygulama entegrasyonu

FPGA'lar, sabit mantık cihazları ile uygulamaya özgü entegre devreler (ASIC'ler) arasında etkili bir köprü olarak işlev görür ve özel donanımın dik maliyetlerini karşılamadan uyarlanabilirlik sağlar.Esneklikleri, yüksek frekanslı ticaret sistemleri ve havacılık teknolojileri de dahil olmak üzere çeşitli uygulamalarda kullanımı teşvik eder.Bu kalite, tam donanım yeniden tasarımları gerektirmeden yinelemeli iyileştirmelerin meydana gelebileceği prototipleme aşamaları sırasında avantajlıdır.Karmaşık ortamlarda, FPGA'ların birden fazla görevi eşzamanlı olarak yönetme kapasitesi, duyarlı donanım ve modern yazılımın dinamik talepleri arasındaki uyumlu etkileşimi örneklendirir.FPGA'ların mimarisi ve potansiyeli üzerine düşünmek, gerçek güçlerinin kapsamlı esnekliklerinde olduğunu ortaya koymaktadır.Bu özellik, teknolojik gelişmelerle birlikte ilerleyen çözümlere izin vererek endüstri problem çözme yaklaşımlarında devrim yaratır.Sektördeki içgörüler, FPGA'ların doğal yeniden yapılanabilirliğinin onları, yazılım ve donanım arasındaki ayrımın giderek belirsiz hale geldiği ileriye dönük uygulamalar için bir bileşen haline getirdiğini göstermektedir.

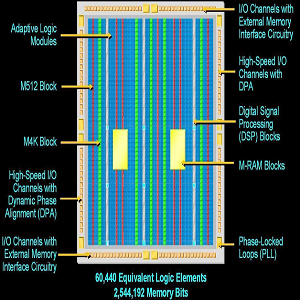

FPGA cihazlarının çekirdek yapısı

FPGA cihazları, esneklik ve geniş bir işlev yelpazesi sunmak için hazırlanmış, özel entegre devrelerdeki yarı özel devreler kategorisine aittir.Programlanabilir giriş/çıkış birimleri, yapılandırılabilir mantık blokları ve dijital saat yönetimi için modüller gibi çok sayıda kaynak içerirler.Bu bileşenler, sınırlı kapı sayısı olan cihazların karşılaştığı zorlukların ele alınmasına yardımcı olan kayda değer programlanabilirlik sağlayan dinamik bir temel oluşturur.FPGA'lara gömülü kapsamlı ara bağlantı kaynakları, yüksek entegrasyon ve güvenilir tasarımları kolaylaştırır ve nispeten ılımlı ilk yatırımlar gerektirir.Bu özellik FPGA'ları dijital devrelerde çekici kılar.

FPGA'lar tasarlama yolculuğu genellikle organize bir yönteme bağlıdır.Başlangıç ​​olarak, algoritma mimarisi hazırlanmış ve sonraki aşamalar için stratejik bir plan görevi görür.Bunu takiben, sistem simülasyonu gerçekleşir ve fiziksel uygulamaya geçmeden önce potansiyel sorunlara ilişkin bilgiler sağlar.Son adım, herhangi bir ayarlamanın hem pratik hem de etkili olmasını sağlayarak yinelemeli prototipleme yoluyla donanım üzerinde doğrulamayı içerir.Bu geniş geliştirme döngüsü, elektronik tasarım otomasyonu (EDA) araçlarını kullanan çeşitli süreçlerle zenginleştirilmiştir.Bu araçlar, tasarımı pratik gereksinimlerle uyumlu hale getirmek için rafine etmeye ve optimize etmeye katkıda bulunur.

Bu gelişme sürecinin önemli bir unsuru, yaratılış ve testin döngüsel doğasıdır.Teorik tasarımlar simülasyonlarla sonuçlandıktan ve ince ayarlandıktan sonra, yeni kısıtlamalar gerçek FPGA donanımında yürütülür ve doğrulanır.Tasarım ve fiziksel test arasındaki bu sürekli etkileşim, sonucun hem sağlam hem de verimli olmasını sağlar.Tecrübeli bir perspektif, bu tekrarlanan döngülerin önemini takdir ederek kavramsal idealler ve pratik sınırlamalar arasındaki dengeyi tanıyarak sonuçta başarılı FPGA tasarımlarına yol açar.Bu çabaların doruk noktası, dijital devrenin karmaşıklıklarıyla başa çıkmak için donatılmış ayrıntılı, uyarlanabilir ve güvenilir bir FPGA sistemi üretir.

FPGA çip tasarımı için çalışma ilkeleri

FPGA yongaları tasarlamak, iyi yapılandırılmış bir çerçeve ve FPGA mimarisinin belirli talepleriyle uyumlu metodik bir yaklaşım gerektirir.Süreç, karmaşık algoritmaları MATLAB veya C gibi gelişmiş araçlar kullanarak pratik tasarımlara çevirmeyi içerir. Donanım açıklama dillerini (HDL'ler) hassasiyetle uygulayarak, bileşenlerin FPGA çerçevesi içinde netliğini, işlevselliğini ve verimli entegrasyonunu sağlayabilirsiniz.FPGA tasarımının yönü, donanım bileşenlerinin sorunsuz entegrasyonu ve şemalara dikkat.Mimarların ayrıntılı planlara nasıl güvendiği gibi, FPGA tasarımcıları istenen performansı elde etmek için mantık kapıları ve arayüz katmanlarını birleştirmeye odaklanır.Tüm tasarım öğelerindeki bu koordinasyon, nihai ürünün verimli bir şekilde çalışmasını ve işlevsel gereksinimleri karşılamasını sağlar.

Algoritma geliştirme ve çeviri, FPGA tasarımında temel adımlardır.Birçoğu, üst düzey dillerde karmaşık algoritmalar oluşturur ve FPGA uyumlu mimarilere doğru bir şekilde tercüme ettiklerinden emin olmak için bunları yinelemeli olarak rafine eder.İşlem, sürekli test ve iyileştirmenin daha iyi performansa yol açtığı yazılım geliştirme döngülerini yansıtır.HDL'lerin ustalığı, kodu daha okunabilir, verimli ve hata ayıklamasını daha kolay hale getirerek bu işlemi daha da geliştirir.Nihai tasarımın güvenilir olmasını ve kullanıcı beklentilerini karşılamasını sağlamak için tahta düzeyinde doğrulama ve hata ayıklama gereklidir.Bu adım, konuşlandırmadan önce olası sorunları yakalamak için uçuş öncesi kontrol listesine benzer kapsamlı testi içerir.Titiz doğrulama uygulamaları riskleri azaltır ve FPGA çipinin genel güvenilirliğini artırır, bu da uzun vadeli işlevsellik ve pazar için daha hızlı zaman sağlar.

Tasarım dilleri ve platformlar

FPGA tasarım uygulamalarında ilerleme

Alan programlanabilir kapı dizileri (FPGA'lar), belirli görevleri gerçekleştirmek için özelleştirilebilen çok yönlü donanım cihazlarıdır.Bu özelleştirilmiş işlevleri tasarlamak için, birçoğu bir dijital sistemin nasıl davranması gerektiğini tanımlamalarını sağlayan donanım açıklama dillerine (HDL'ler) güvenir.FPGA tasarımında en yaygın kullanılan HDL'lerden ikisi VHDL ve Verilog HDL'dir.Bu diller, sistemin davranışını fiziksel olarak uygulanmadan önce modellemek için bir yol sağlayarak karmaşık dijital devreler oluşturmanın temelini oluşturur.Donanım davranışını kod yoluyla tanımlama yeteneği, sistem performansını optimize etmeye ve kesin işlevselliğe ulaşmaya yardımcı olur.

VHSIC Donanım Açıklama Dili anlamına gelen VHDL, taşınabilirlik ve tasarım bağımsızlığına vurgu nedeniyle FPGA tasarımında yaygın olarak benimsenen bir dildir.Farklı donanım mimarilerine uyarlanabilen kod yazmaya izin vererek tasarımların birden fazla projede yeniden kullanılmasını kolaylaştırır.VHDL, belirli uygulamalara göre uyarlanmış yüksek derecede özelleştirilmiş çözümler oluşturmayı sağladığı için sistem mimarisi üzerinde yüksek düzeyde kontrol gerektiren projeler için yararlıdır.Öte yandan, Verilog genellikle daha basit, C benzeri sözdizimi için tercih edilir, bu da geleneksel programlama dillerine aşina olan daha erişilebilir hale getirir.Verilog, netliğin ve kullanım kolaylığının gerekli olduğu büyük ölçekli, çok aşamalı tasarım süreçleri için popülerdir.

Hem VHDL hem de Verilog gelişmeye devam ederek FPGA tasarım iş akışlarını daha verimli hale getiren daha gelişmiş özellikler sunuyor.Bu diller artık tasarım sürecini kolaylaştıran ve üretkenliği artıran daha sofistike mantıksal yapıları desteklemektedir.FPGA tasarımının yinelemeli doğası, sürekli öğrenmeyi ve iyileştirmeyi teşvik ederek bu uyarlanabilir cihazların çeşitli endüstrilerde nelerin elde edebileceği sınırları zorlamaktadır.

Entegre Geliştirme Ortamları (IDES)

Donanım açıklama dillerine ek olarak, FPGA tasarımı, tüm tasarım sürecini yönetmek için entegre geliştirme ortamları (IDE) olarak bilinen özel yazılım araçları gerektirir.IDES, FPGA tasarımlarının yazılmasına, test edilmesine ve hata ayıklamaya yardımcı olan kapsamlı bir araç seti sağlar.FPGA geliştirmede en yaygın kullanılan IDE'lerden ikisi, Xilinx tarafından geliştirilen Intel ve Vivado tarafından geliştirilen Quartus II'dir.Bu platformlar, çeşitli tasarım görevlerini tek bir arayüze entegre ederek geliştirme sürecini kolaylaştırarak karmaşık projeleri baştan sona yönetmeyi kolaylaştırır.

Bu IDE'lerin temel işlevlerinden biri, kodu verimli bir şekilde yazmaya ve düzenlemeye yardımcı olmaktır.Temel kod düzenlemesine ek olarak, bu platformlar ayrıca donanıma uygulanmadan önce tasarımlarını neredeyse test etmenizi sağlayan simülasyon araçları da sağlar.Bu, tasarım sürecinde kritik bir adımdır, çünkü potansiyel sorunları erken tanımlamaya ve düzeltmeye yardımcı olur ve fiziksel uygulama aşamasında maliyetli hatalar riskini azaltır.IDES ayrıca, dijital sistemlerinin farklı koşullar altında nasıl davranacağını analiz etmeyi sağlayan hata ayıklama araçları da sunarak nihai tasarımın beklendiği gibi performans göstermesini sağlıyor.

Tasarımlarda hızlı bir şekilde yineleme ve birden fazla yapılandırmayı test etme yeteneği, IDE'leri kullanmanın önemli bir avantajıdır.Performans ve güvenilirliği optimize etmek için simülasyonlardan gelen geri bildirimlere ve hata ayıklama oturumlarına dayalı tasarımlarda ayarlamalar yapabilirsiniz.Bu yinelemeli süreç, fiziksel prototiplere olan ihtiyacı en aza indirerek zaman kazandırır ve genel geliştirme döngüsünü kısaltır.IDE'leri kullanarak, nihai tasarımların tüm teknik gereksinimleri ve pratik kısıtlamaları karşılayarak daha sağlam ve verimli elektronik sistemlerle sonuçlanmasını sağlayabilirsiniz.FPGA uygulamaları IoT, AI ve Edge Computing gibi alanlara genişlemeye devam ettikçe, bu geliştirme ortamları inovasyonu hızlandırmada giderek daha önemli bir rol oynayacaktır.

FPGA uygulamaları

Gelişmiş video işleme sistemleri

FPGA'lar video işleme sistemlerinin evrimine katkıda bulunur.Bu sistemler hızlarını ve esnekliklerini kullanarak, modern çok ekran ekranları için segmentasyon gibi video teknolojilerini geliştirir.Pipel ve paralel veri işleme yoluyla olağanüstü video kalitesi artan talebi karşılıyorlar.FPGA'lar, farklı işleme gereksinimlerini karşılayan video akışlarını sunarak, karmaşık sistem mimarileri içinde gömülü RAM ve FIFO konfigürasyonları tarafından desteklenen okuma/yazma işlemlerini dahil ederek veri akışlarını etkili bir şekilde yönetin.Bu alanda gözlenen hızlı evrim, sürekli test denemelerinden ve dinamik ekran ortamlarına özgü üst düzey uygulamalardan yararlanmaktadır.

Verimli Veri Yönetim Sistemleri

Veri gecikmesi ve depolama tasarımı içinde, FPGA'lar, özellikle iletişim ayarlarında kullanılan programlanabilir gecikme hatlarında rol oynar.RAM veya FIFO tarafından desteklenen bellek ve karşı stratejiler sayesinde, veri bağlantı protokollerindeki değişiklikleri sorunsuz bir şekilde karşılayan sistem verimliliğini optimize ederler.Bu verimlilik, elektronik ağlardaki sistemik genel masrafları önemli ölçüde azaltır.FPGA'lar, veri yönetimi çözümlerini sürekli değişen algoritmik zorluklar manzarasıyla hizalayarak SD kart işlemleri üzerinde doğrudan kontrol kullanıyor.

Telekomünikasyon sektörü yenilikleri

FPGA'lar telekomünikasyonlarda belirgin bir şekilde hizmet eder, baz istasyonlarında karmaşık protokolleri kullanır ve devam eden protokol adaptasyonlarının ortasında sorunsuz çalışma sağlar.Çeviklikleri, terminal cihazlarla dolu alanlarda ekonomik ve işlevsel ihtiyaçları tamamlar.Başlangıçta iletişim sistemlerinin bebeklik döneminde tercih edilmesine rağmen, FPGA'lar bu sistemler olgunlaştıkça ASIC'leri destekleyen ve büyüme ve operasyonel değişim aşamaları sırasında ağlara aktif olarak yardımcı oldu.Bu çok yönlülük, ağ güvenilirliğini ve verimi artırmak için tasarlanmış pilot projelerde belirgindir.

Geniş kapsamlı endüstriyel uygulamalar

Telekomünikasyonun ötesinde, FPGA'lar güvenlik, endüstriyel, askeri ve havacılık sektörlerinde kullanımlar bulur.Uyarlanabilirlikleri güvenlik sistemlerindeki protokol değişimlerine uyurken, kompakt FPGA'lar nüanslı endüstriyel ihtiyaçları özel çözümlerle ele alır.Onların kararlılıkları savunma uygulamalarında rol oynar.5G ve AI gibi teknolojik arenalar olarak FPGA'lar çok sayıda endüstriyel yolun kilidini açmaya hazırdır.Bu disiplinlerdeki pilot çalışmaları, verimlilik ve yenilikte umut verici kazanımları göstermektedir, bu da gelecekteki zengin uygulamalarla ilgili bir gelecekte işaret etmektedir.
