FPGA ve Mikrodenetleyici: Bilmeniz Gereken Temel Farklılıklar

PCB tasarımıyla çalışırken, sistem ihtiyaçlarınıza göre genellikle FPGA ve mikrodenetleyici arasında seçim yapacaksınız.Bu makalede her birinin ne olduğu, nasıl çalıştıkları ve içindeki temel bileşenler açıklanmaktadır.Ayrıca sistem yapılarının ve programlama yaklaşımlarının nasıl farklılaştığını da göreceksiniz.Bu temel bilgileri anlayarak hangisinin projenize daha uygun olduğuna karar verebilirsiniz.

Katalog

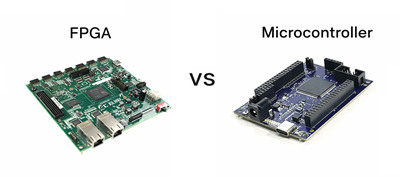

Şekil 1. FPGA ve Mikrodenetleyiciye Genel Bakış

FPGA ve Mikrodenetleyici nedir?

bir FPGA (Alan Programlanabilir Kapı Dizisi), üretim sonrasında dijital mantığı yapılandırmanıza olanak tanıyan bir entegre devre türüdür.Paralel sinyal işleme yolları veya özel kontrol mantığı oluşturmak gibi özel donanım davranışına ihtiyaç duyulduğunda PCB tasarımında yaygın olarak kullanılır.FPGA, yazılım talimatlarını çalıştırmak yerine tasarımınıza dayalı donanım devreleri oluşturur.Bu, onu donanım düzeyinde hassas zamanlama ve esneklik gerektiren görevlere uygun hale getirir.Bir PCB sisteminde belleğe, sensörlere ve iletişim arayüzlerine bağlanan programlanabilir bir mantık çekirdeği görevi görür.Özel dijital sistemleri kart üzerinde doğrudan uygulamak için FPGA cihazlarını kullanın.

bir mikrodenetleyici elektronik sistemleri kontrol etmek için programlanmış talimatları yürütmek üzere tasarlanmış kompakt bir entegre devredir.Tipik olarak tek bir çipte işlemci, bellek ve giriş/çıkış arayüzlerini içerir, bu da onu gömülü PCB uygulamaları için ideal kılar.Mikrodenetleyiciler genellikle girişleri okumak, verileri işlemek ve LED'ler, motorlar veya sensörler gibi çıkışları kontrol etmek için kullanılır.Yazılımda yazılan bir dizi talimatı izleyerek sırayla çalışırlar.PCB tasarımında basit cihazlardan karmaşık sistemlere kadar birçok cihazın ana kontrol ünitesi olarak görev yaparlar.Basitlikleri ve entegrasyonları, onları kontrol odaklı görevler için popüler bir seçim haline getiriyor.

FPGA ve Mikrodenetleyicinin Bileşenleri

FPGA Bileşenleri

• Mantık Blokları (Yapılandırılabilir Mantık Blokları - CLB'ler)

Bunlar bir FPGA'nın dijital işlemleri gerçekleştiren temel yapı birimleridir.Her mantık bloğu, arama tablolarını (LUT'lar), flip-flop'ları ve çoklayıcıları içerir.LUT'lar doğruluk tablolarını saklayarak birleşimsel mantık fonksiyonlarını uygulamak için kullanılır.Parmak arası terlik sıralı mantık ve zamanlama kontrolü için depolama sağlar.Bu öğeler birlikte FPGA'nın özel dijital devreler oluşturmasına olanak tanır.

• Programlanabilir Ara Bağlantılar

Ara bağlantılar, FPGA içindeki farklı mantık bloklarını birbirine bağlayan yönlendirme yollarıdır.Yapılandırılmış tasarıma göre sinyallerin mantık öğeleri arasında dolaşmasına izin verirler.Bu bağlantılar esnektir ve farklı devre düzenlerine uyacak şekilde yeniden programlanabilir.Yönlendirme ağı, sinyallerin doğru hedeflere verimli bir şekilde ulaşmasını sağlar.Bu yapı, sabit kablolamaya gerek kalmadan karmaşık devre oluşturulmasına olanak sağlar.

• Giriş/Çıkış (G/Ç) Blokları

G/Ç blokları FPGA'yı PCB üzerindeki harici bileşenlere bağlar.Sensörler, bellek ve işlemciler gibi cihazlarla iletişimi yönetirler.Bu bloklar farklı voltaj seviyelerini ve sinyalleşme standartlarını destekler.Giriş, çıkış veya çift yönlü bağlantı noktaları olarak yapılandırılabilirler.Bu esneklik, çeşitli harici sistemlerle kusursuz entegrasyona olanak tanır.

• Clock Management Units

Saat yönetim birimleri FPGA içindeki zamanlamayı ve senkronizasyonu kontrol eder.Saat sinyallerini üretip çipin farklı bölümlerine dağıtıyorlar.Bu birimler faz kilitli döngüler (PLL'ler) veya gecikme kilitli döngüler (DLL'ler) içerebilir.Güvenilir çalışma için istikrarlı zamanlamanın korunmasına yardımcı olurlar.Uygun saat kontrolü, tasarım genelinde doğru veri işlemeyi sağlar.

• Gömülü Bellek Blokları (BRAM)

Bunlar geçici veri depolama için kullanılan yerleşik bellek birimleridir.FPGA içerisinde sık kullanılan verilere hızlı erişim sağlarlar.Blok RAM farklı boyutlarda ve modlarda yapılandırılabilir.Arabelleğe alma, önbelleğe alma ve veri işleme görevlerini destekler.Bu, bazı tasarımlarda harici bellek ihtiyacını azaltır.

Mikrodenetleyici Bileşenleri

• Merkezi İşlem Birimi (CPU)

CPU, talimatları yürüten ana işlem birimidir.Aritmetik, mantık ve kontrol işlemlerini gerçekleştirir.CPU, bellekteki talimatları okur ve bunları adım adım işler.Sistem içindeki veri akışını yönetir.This makes it the core controller of the microcontroller.

• Bellek (Flash, RAM, EEPROM)

Mikrodenetleyiciler, kod ve verileri depolamak için farklı bellek türleri içerir.Flash bellek programı kalıcı olarak saklar.RAM, yürütme sırasında geçici veriler için kullanılır.EEPROM, küçük miktarlarda uçucu olmayan verileri depolamak için kullanılır.Her tür sistemin işleyişinde belirli bir rol oynar.Birlikte güvenilir veri işlemeyi desteklerler.

• Zamanlayıcılar ve Sayaçlar

Zamanlayıcılar ve sayaçlar zamana dayalı işlemler için kullanılır.Gecikmelerin oluşmasına, zaman aralıklarının ölçülmesine ve periyodik görevlerin kontrol edilmesine yardımcı olurlar.Bu bileşenler PWM sinyal üretimi gibi işlevler için önemlidir.Ayrıca olay saymayı ve planlamayı da desteklerler.Bu onları kontrol ve otomasyon sistemlerinde kullanışlı kılar.

• Giriş/Çıkış Bağlantı Noktaları (GPIO)

GPIO pinleri mikrodenetleyicinin harici cihazlarla etkileşime girmesini sağlar.Uygulamaya bağlı olarak giriş veya çıkış olarak yapılandırılabilirler.Bu bağlantı noktaları sensörlerden gelen sinyalleri okur veya aktüatörlere sinyal gönderir.Diğer bileşenlerle dijital iletişimi desteklerler.GPIO'lar sistem bağlantısı için iyidir.

• İletişim Arayüzleri

Mikrodenetleyiciler UART, SPI ve I2C gibi yerleşik iletişim modüllerini içerir.Bu arayüzler diğer cihazlarla veri alışverişine olanak sağlar.Gömülü sistemlerde yaygın olarak kullanılan seri iletişim protokollerini desteklerler.Bu, sensörlere, ekranlara ve diğer kontrolörlere bağlantı sağlar.Bu arayüzler sistem entegrasyonunu kolaylaştırır.

FPGA ve Mikrodenetleyici Sistemlerin Blok Diyagramları

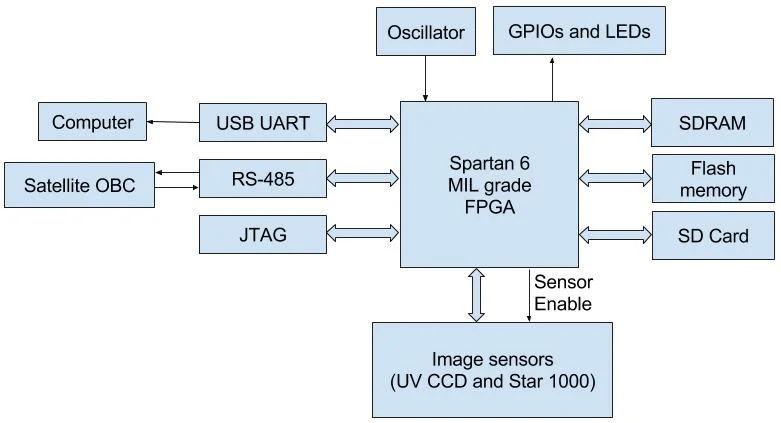

Şekil 2. FPGA Blok Şeması

FPGA blok şeması, esnek arayüzler aracılığıyla birden fazla harici bileşene bağlanan merkezi programlanabilir bir cihazı gösterir.Veri işleme için genellikle SDRAM ve flash depolama gibi bellek modüllerine bağlanır.UART, RS-485 ve JTAG gibi iletişim arayüzleri, harici sistemlerle ve hata ayıklama araçlarıyla etkileşime izin verir.Diyagram ayrıca sensörler ve kontrol sinyalleri için giriş/çıkış bağlantılarını da içerir.Bir saat kaynağı, senkronize çalışmayı sağlamak için zamanlama sinyalleri sağlar.Yapı, FPGA'nın sistemde nasıl merkezi bir mantık merkezi olarak hareket ettiğini vurgulamaktadır.It manages data flow between peripherals without fixed internal architecture.

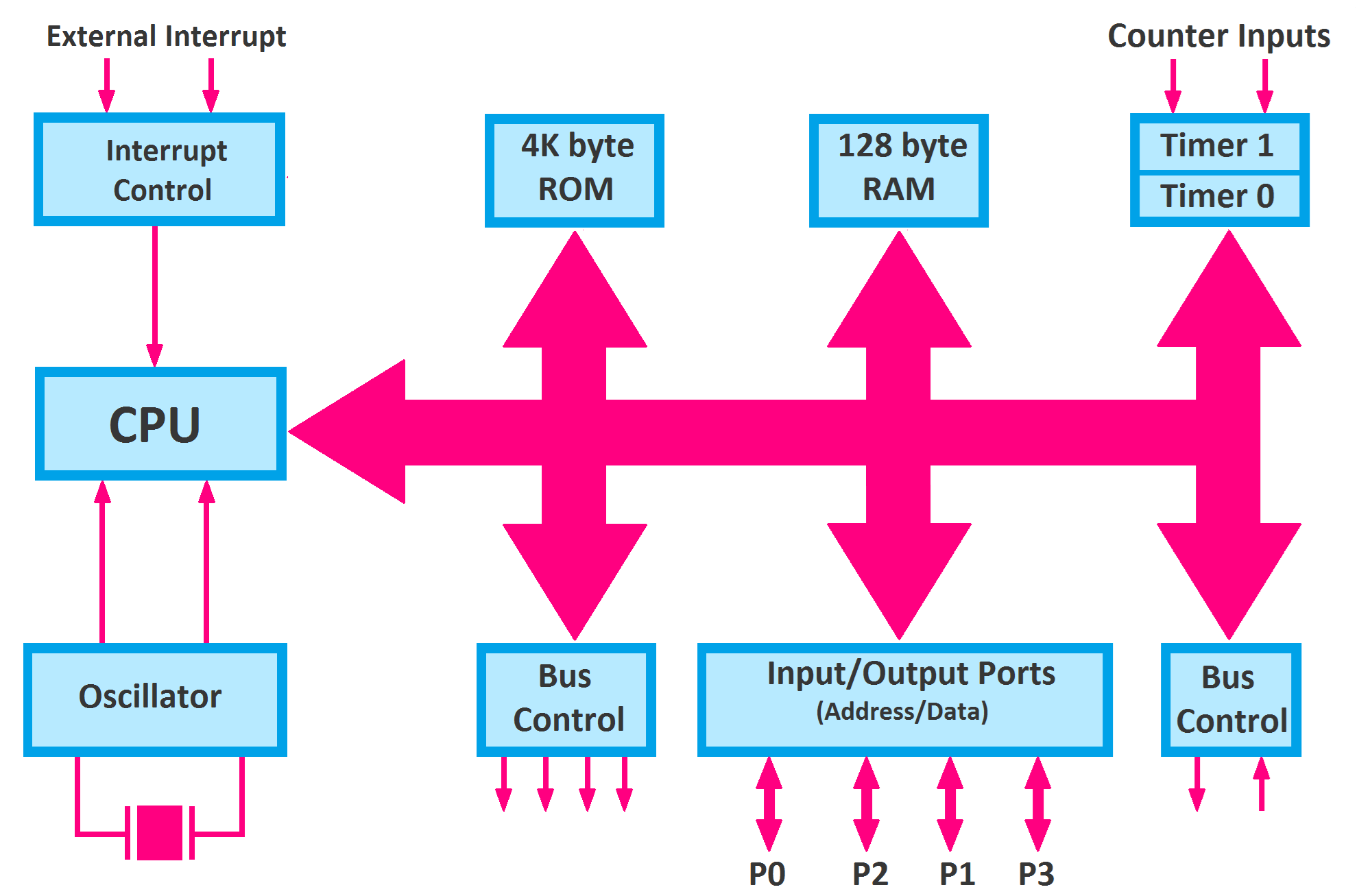

Şekil 3. Mikrodenetleyici Blok Şeması

Mikrodenetleyici blok şeması, bir veri yolu sistemi aracılığıyla dahili belleğe ve çevre birimlerine bağlanan merkezi bir işlem birimini gösterir.CPU, talimatları yürütmek ve saklamak için ROM ve RAM ile iletişim kurar.Giriş/çıkış bağlantı noktaları, sensörler ve ekranlar gibi harici cihazlarla etkileşime izin verir.Zamanlayıcılar ve sayaçlar sistem içindeki zamanlamaya ilişkin işlemleri yönetir.Bir osilatör, tüm operasyonu yönlendiren saat sinyalini sağlar.Kesinti kontrolü, harici ve dahili olay işlemeyi yönetir.Bu yapı, kontrol görevleri için tasarlanmış kompakt ve entegre bir sistemi göstermektedir.

FPGA'nın Avantajları ve Dezavantajları

Avantajları	Dezavantajları
Son derece esnek donanım konfigürasyonu özel dijital devre tasarımına olanak tanır.	Karmaşık tasarım donanım tanımlama dilleri gerektiren süreç.
Doğruyu destekler Yüksek hızlı işlemler için paralel işleme.	Daha yüksek maliyet daha basit gömülü çözümlerle karşılaştırıldığında.
Yeniden programlanabilir farklı uygulamalar için birden çok kez.	Daha uzun Tasarım ve test nedeniyle geliştirme süresi.
Başa çıkabilir karmaşık sinyal işleme ve veri görevleri.	gerektirir özel araçlar ve uzmanlık.
Ölçeklenebilir Gelişmiş sistemlere uygun mimari.	Daha yüksek güç Bazı tasarımlarda tüketim.

Mikrodenetleyicilerin Avantajları ve Dezavantajları

Avantajları	Dezavantajları
Düşük maliyetli ve birçok uygulama için yaygın olarak mevcuttur.	Sınırlı karmaşık görevler için işlem gücü.
Programlanması kolay C/C++ gibi ortak dilleri kullanma.	Sıralı yürütme paralel işlemeyi sınırlar.
Entegre bileşenler harici donanım ihtiyaçlarını azaltır.	Sınırlı hafıza Daha büyük sistemlerle karşılaştırıldığında.
Düşük güç Taşınabilir cihazlar için uygun tüketim.	Daha az esnek donanım yapılandırması.
Hızlı gelişme Gömülü sistemler için döngü.	Performans sabit mimariye bağlıdır.

Kod Karşılaştırması: FPGA ve Mikrodenetleyici Programlama

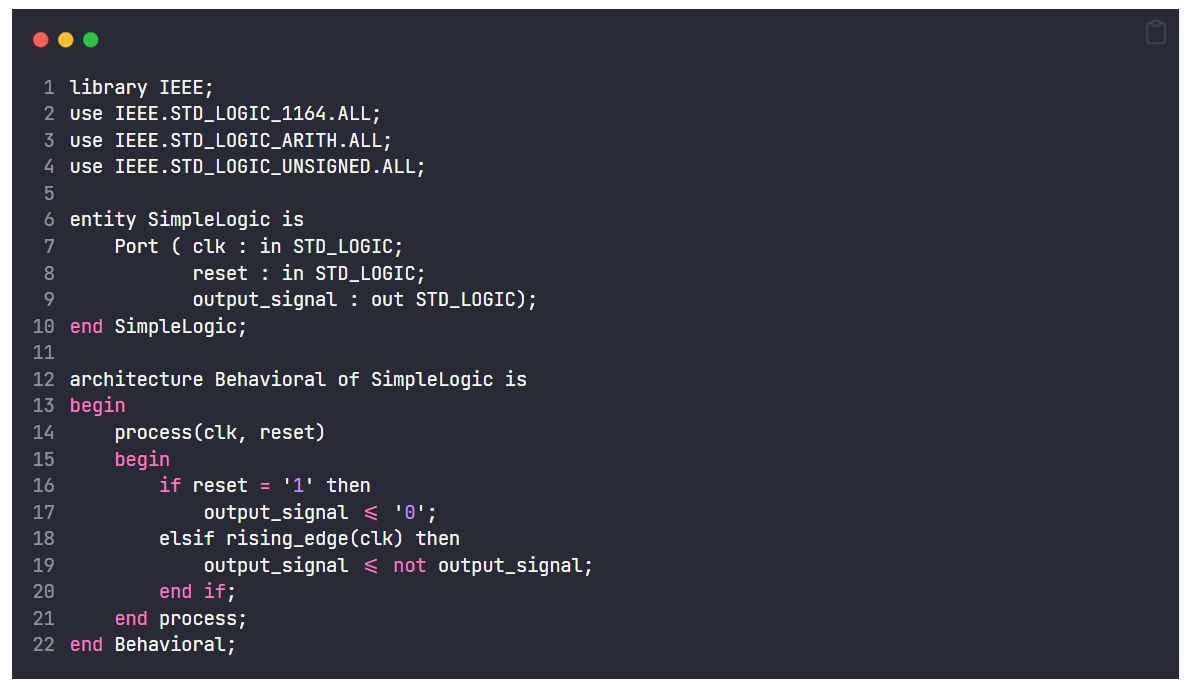

FPGA kod örneği, devre davranışını tanımlamak için VHDL gibi bir donanım tanımlama dilini kullanır.Kod, talimat yazmak yerine sinyallerin nasıl değiştiğini ve etkileşime girdiğini açıklar.Girişleri, çıkışları ve sistemin saat sinyallerine nasıl yanıt vereceğini tanımlar.Yapı, tasarımı organize edecek varlıkları ve mimarileri içerir.Bir süreç bloğu, saat kenarları gibi olaylara göre sinyallerin nasıl güncellendiğini kontrol eder.Bu yaklaşım, sıralı komutları yürütmek yerine donanım davranışını doğrudan modeller.FPGA içerisinde özel dijital mantığın oluşturulmasına olanak sağlar.

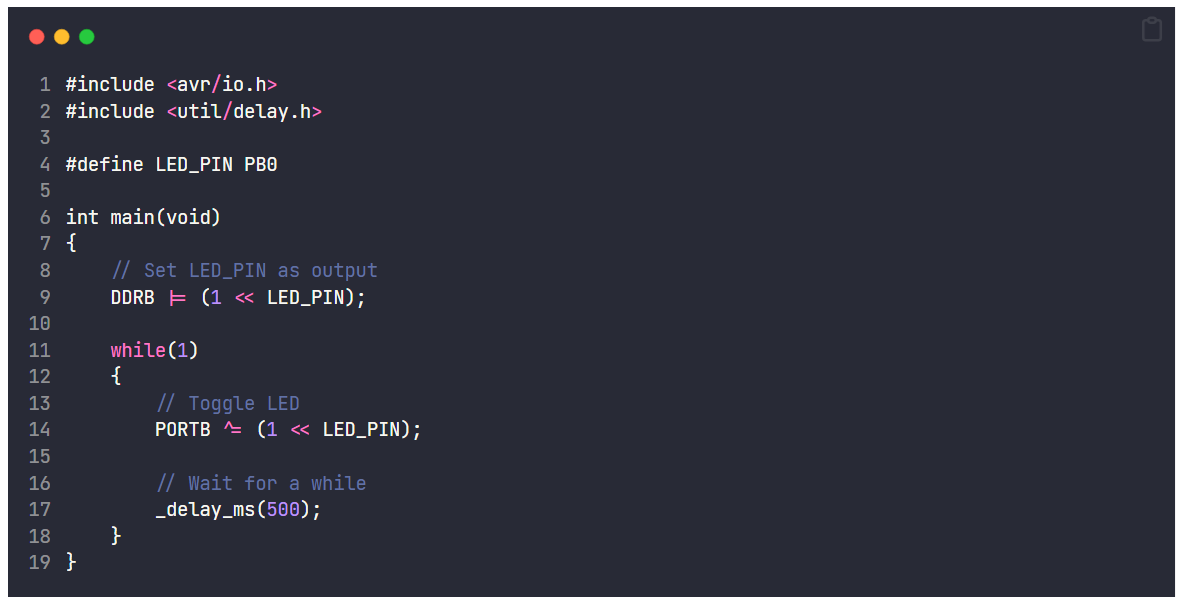

Mikrodenetleyici kod örneği, talimatları adım adım yürütmek için C gibi bir programlama dili kullanır.Donanım kayıtlarını ayarlayarak ve pin konfigürasyonlarını tanımlayarak başlar.Ana işlev sürekli olarak çalışır ve görevleri bir döngü içinde gerçekleştirir.Talimatlar, bir LED'in açılıp kapatılması gibi çıkışları kontrol eder.Gecikme fonksiyonları zamanlama efektleri oluşturmak için kullanılır.Bu yaklaşım sıralı yürütme modelini takip eder.Basittir ve gömülü sistem programlamasında yaygın olarak kullanılır.

FPGA ve Mikrodenetleyicilerin Uygulamaları

1. Endüstriyel Otomasyon Sistemleri

FPGA'ler endüstriyel makinelerde kontrol ve sinyal işleme amacıyla kullanılır.Yüksek hızlı verileri ve hassas zamanlama gereksinimlerini karşılarlar.Mikrodenetleyiciler otomasyon sistemlerindeki sensörleri, motorları ve kontrol mantığını yönetir.Birlikte güvenilir ve verimli operasyonlara olanak sağlarlar.Bu kombinasyon sistem performansını ve kontrolünü artırır.

2. Tüketici Elektroniği

Mikrodenetleyiciler çamaşır makineleri, televizyonlar ve uzaktan kumandalar gibi cihazlarda yaygın olarak kullanılmaktadır.Kullanıcı girişlerini ve sistem işlevlerini verimli bir şekilde yönetirler.FPGA'ler, video işleme birimleri gibi hızlı veri işleme gerektiren gelişmiş cihazlarda kullanılır.Bu uygulamalar kompakt ve verimli tasarımlardan yararlanır.Her iki teknoloji de modern elektronik ürünleri desteklemektedir.

3. İletişim Sistemleri

FPGA'ler, veri yönlendirme ve sinyal işleme için ağ ekipmanlarında kullanılır.Yüksek hızlı iletişim protokollerini desteklerler.Mikrodenetleyiciler iletişim cihazlarındaki kontrol ve izleme işlevlerini yerine getirir.Bu roller istikrarlı ve verimli veri iletimini sağlar.Modern iletişim altyapısında bu önemlidir.

4. Tıbbi Cihazlar

Mikrodenetleyiciler, kalp monitörleri ve infüzyon pompaları gibi cihazlardaki işlevleri kontrol eder.Güvenilir ve düşük güçte çalışma sağlarlar.FPGA'ler görüntüleme sistemlerinde hızlı veri işleme amacıyla kullanılır.Bu uygulamalar doğruluk ve güvenilirlik gerektirir.Her iki teknoloji de sağlık sistemlerini desteklemektedir.

5. Otomotiv Sistemleri

Mikrodenetleyiciler motor kontrol ünitelerini, sensörleri ve güvenlik sistemlerini yönetir.Aracın verimli çalışmasını sağlarlar.FPGA'ler, veri işleme için gelişmiş sürücü destek sistemlerinde kullanılır.Bu sistemler güvenliği ve performansı artırır.Otomotiv elektroniği büyük ölçüde her iki teknolojiye de dayanmaktadır.

6. Havacılık ve Savunma

FPGA'ler yüksek hızlı veri işleme ve güvenli iletişim sistemleri için kullanılır.Karmaşık sinyal analizini ve kontrol görevlerini desteklerler.Mikrodenetleyiciler gömülü sistemlerde izleme ve kontrol işlevlerini yerine getirir.Bu uygulamalar yüksek güvenilirlik ve hassasiyet gerektirir.Her iki teknoloji de kritik görev sistemlerinde önemli roller oynamaktadır.

FPGA vs Mikrodenetleyici vs CPLD

Özellikler	FPGA	Mikrodenetleyici	CPLD
Mantık Kaynakları	~10K ila >10M mantık kapıları (veya LUT'lar)	Geçerli değil (CPU tabanlı)	~1K ila ~100K kapılar
Saat Hızı	~50 MHz ila 500+ MHz (tasarıma bağlı)	~1 MHz'den 600'e MHz (tipik MCU'lar)	~50 MHz ila 200 MHz
İşleme Stili	Gerçek paralel donanım yürütme	Sıralı talimat yürütme	Sınırlı paralel mantık
Yapılandırma Yöntem	SRAM/Flash tabanlı başlangıçta yüklenen bit akışı	Bellenim depolandı Flash bellekte	Uçucu olmayan yapılandırma (EEPROM/Flaş)
Programlama Dil	VHDL, Verilog (HDL)	C, C++, Montaj	VHDL, Verilog
Dahili Bellek	RAM'i engelle: ~10 KB'den birkaç MB'ye	Flaş: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Çok sınırlı (birkaç KB eşdeğeri)
G/Ç Pimleri	~50 ila 1000+ yapılandırılabilir G/Ç'ler	~6 ila 200 GPIO iğneler	~30 ila 500 G/Ç
Güç Tüketim	~1 W ila 10+ W (boyuta/tasarıma bağlıdır)	~1 mW ila 500 mW	~10 mW ila 1 W
Önyükleme Süresi	ms'den saniyeye (yapılandırma yükü gerektirir)	µs'den ms'ye (Flash'tan anında)	Anında (uçucu olmayan)
Tasarım Girişi	Donanım devresi çözünürlüklü	Yazılım programı gelişme	Mantık tasarımı (FPGA'dan daha basit)
Harici Bileşenler	Çoğu zaman gerektirir harici bellek (DDR, Flash)	Minimal (genellikle bağımsız)	Minimum harici bileşenler
Yeniden yapılandırma	Tamamen yeniden programlanabilir, sınırsız döngüler	Yeniden programlanabilir donanım yazılımı	Yeniden programlanabilir ancak sınırlı boyut
Tipik Kullanım Ölçek	Yüksek karmaşıklık dijital sistemler	Küçük ila orta gömülü sistemler	Küçük kontrol ve arayüz mantığı
Geliştirme Döngü	Haftalardan aylara	Günlerden haftalara	Günlerden haftalara

Sonuç

FPGA'ler ve mikrodenetleyiciler temel olarak verileri işleme biçimleri açısından farklılık gösterir; FPGA'ler paralel donanım tabanlı yürütme sunarken mikro denetleyiciler sıralı yazılım kontrolüne dayanır.Dahili bileşenleri, sistem yapıları ve programlama yöntemleri bu farklılıkları yansıtarak her birini belirli uygulamalara uygun hale getirir.FPGA'ler yüksek hızlı, özelleştirilebilir mantık görevlerinde öne çıkarken, mikro denetleyiciler kontrol odaklı ve uygun maliyetli tasarımlar için idealdir.Birlikte otomasyon, iletişim, otomotiv ve sağlık sistemleri gibi sektörlerde önemli roller oynuyorlar.
