LM741CN Operasyonel Amplifikatörünü Keşfetmek: Pinout, Spesifikasyonlar ve Kullanım Örnekleri

Bu makalede, elektronikte çok yönlü ve güvenilir bir bileşen olan LM741CN operasyonel amplifikatörünü keşfedeceğiz.Dahili tazminat ve aşırı yük koruması gibi gelişmiş özellikleri ile bilinen LM741CN, çeşitli uygulamalarda tutarlı performans sağlar.Sinyal koşullandırmasından analog hesaplamalara kadar, hem eğitim hem de profesyonel ortamlarda bir elyaf olarak kalır.Modern devre tasarımı üzerindeki sürekli etkisini vurgulamak için temel özelliklerini, pin konfigürasyonunu ve pratik bilgilerlerini ele alacağız.

Katalog

LM741CN'ye genel bakış

. LM741CN Operasyonel bir amplifikatör olarak uyarlanabilirliği ile ünlüdür ve geleneksel modellere göre benzersiz avantajlar sunar.709C, LM201, MC1439 ve 748 gibi modellerin yerini alan uygulamalara sorunsuz bir şekilde entegre olur. Giriş ve çıkış için kapsamlı aşırı yük koruması sunar.Ortak mod sınırlarını aştığında kavşak olmayan davranış.Salınımlara karşı güçlü direnç.

LM741CN, geniş kullanımını vurgulayarak çeşitli cihazlarla esneklik gösterir.Sık sık ses sistemlerinde, sensör amplifikasyonunda ve sinyal işlemede görünür.Değişken voltaj koşulları altında güvenilirliği, farklı elektronik projelerini zenginleştirerek onu sizin için çekici kılar.Bu modelin belirgin bir özelliği, aşırı akım veya voltaja karşı savunan aşırı yük korumasıdır, böylece uzun ömürlülüğü artırır.Pratik olarak, bu aktif uygulamalarda tıbbi enstrümantasyon ve havacılık teknolojileri gibi daha az bileşen sorunuyla sonuçlanır.Kaplanmayan tasarımı ile LM741CN, manuel sıfırlamalar olmadan devam eden çalışmayı sağlar.Bu, kesintisiz işlevler talep eden sistemlerde kullanılır, böylece kesinti süresi ve bakım masraflarını azaltır.Gözlemsel veriler, daha az beklenmedik kapanmayı gösterir ve sistem performansını artırır.

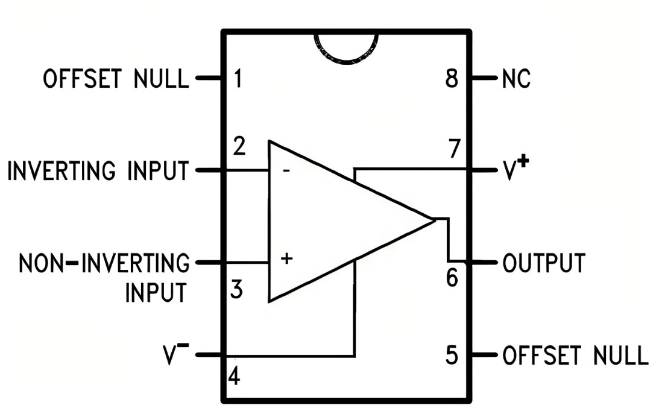

Pin yapılandırması

İSİM	Pin no.	G/Ç	TANIM
Ters Giriş	2	BEN	Ters sinyal girişi
NC	8	N/A	Bağlantı yok, yüzer kalmalı
Bağlantısız Giriş	3	BEN	Bağlanmayan sinyal girişi
Ofset null	1, 5	BEN	Ofset voltajını ortadan kaldırmak için kullanılan ofset null pimi ve Giriş voltajlarını dengeleyin.
Çıktı	6	O	Amplifiye Sinyal Çıkışı
V+	7	BEN	Pozitif besleme voltajı
V−	4	BEN	Negatif besleme voltajı

CAD Model Arızası

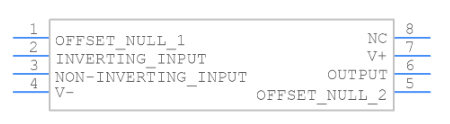

Sembol

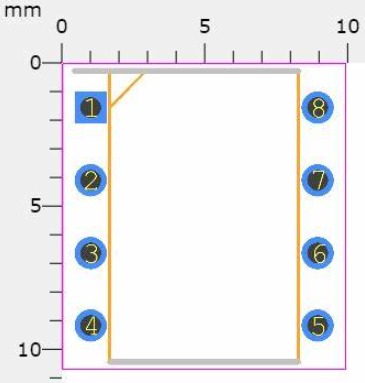

Ayak izi

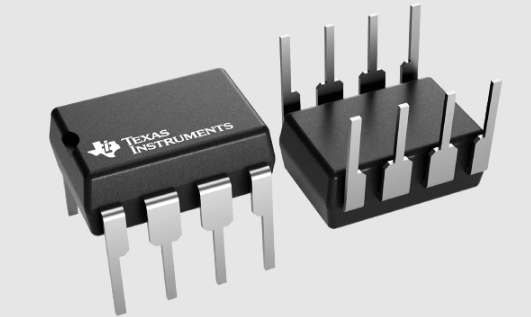

3D Model

Özellikler ve derinlemesine muayene

Özellik	Tanım
Aşırı yük koruması	Hem giriş hem de çıkışta koruma
Mandal yok	Ortak mod aralığı olduğunda mandalsız çalışır aştı
Yüksek kazançlı op-amp	İki bağımsız, yüksek kazançlı, frekans telafi edilmiş op-amp
Giriş ofseti voltajı	2 mV
Giriş ofseti akım	20 NA
Giriş sapması akımı	80 NA
Tedarik Akımı	1.7 Ma
Besleme voltajı aralığı	± 5V ila ± 18V

LM741CN özellikleri

Tip	Parametre
Takılmak	Delikten
Montaj türü	Delikten
Paket / Dava	8-dip (0.300, 7.62mm)
Pin sayısı	8
Ağırlık	4.535924g
Çalışma sıcaklığı	0 ° C ~ 70 ° C
Ambalajlama	Tüp
Jesd-609 kodu	E0
Pbfree kodu	HAYIR
Parça durumu	Modası geçmiş
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Fesih sayısı	8
ECCN kodu	Ear99
Terminal kaplaması	Teneke/kurşun (SN/PB)
Paketleme yöntemi	Demiryolu
Terminal konumu	ÇİFT
Tepe geri akış sıcaklığı (° C)	Belirtilmedi
İşlev sayısı	1
Besleme voltajı	15V
Terminal sahası	2.54 mm
Uyumluluk Koduna Ulaşın	Uyumlu değil
Zaman @ Pik Geri Geri Geri Sıcaklık - Maks (S)	Belirtilmedi
Temel parça numarası	LM741
Pin sayısı	8
Yeterlilik durumu	Nitelikli değil
İşletim besleme voltajı	22V
Kanal sayısı	1
İşletme Arz Akımı	1.7mma
Nominal tedarik akımı	1.7mma
Güç dağıtımı	500MW
Çıktı Akımı	25mma
Dönme oranı	0.5V/μs
Mimarlık	Voltaj besleme
Amplifikatör türü	Genel amaç
Ortak Mod Ret Oranı	70dB
Akım - Giriş yanlılığı	80na
Voltaj - besleme, tek/ikili (±)	10v36v, ± 5v18v
Kanal başına çıkış akımı	25mma
Giriş ofseti voltajı (VOS)	6mv
Bant genişliği	1MHz
Bant genişliği ürünü kazan	1.5mhz
Negatif besleme voltajı - NOM (VSUP)	-15V
Birlik Kazanç BW - Nom	437khz
Voltaj kazancı	106.02db
Güç kaynağı reddetme oranı (PSRR)	77dB
Alçak ofset	HAYIR
Frekans tazminatı	Evet
Voltaj - giriş ofseti	2mv
Önyargı Akımı - MAX (IIB) @ 25 ° C	0.5μA
Yükseklik	12.7mm
Uzunluk	12.7mm
Genişlik	12.7mm
SVHC'ye ulaşmak	SVHC yok
ROHS Durumu	ROHS uyumlu olmayan
Kurşun ücretsiz	Kurşun içerir

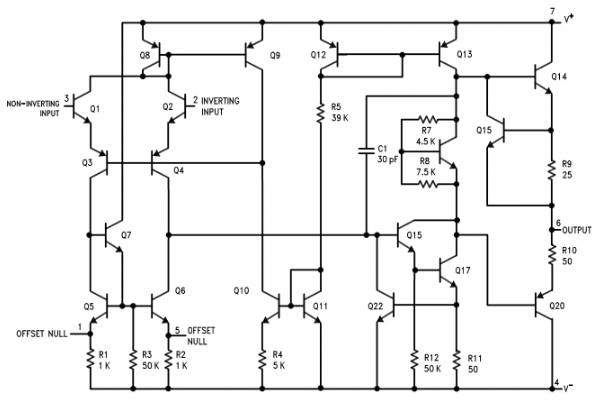

LM741CN fonksiyonel blok diyagramı

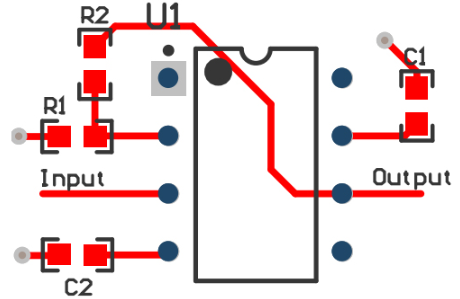

Tasarım bilgileri

Sistem performansının arttırılması, potansiyel müşterilerin düzenlenmesi, bileşenlerin yerleştirilmesi ve tedarik kaynaklarının ayrıştırılmasına yönelik düşünceli bir strateji içerir.

Kurşun düzenleme

Etkili kurşun düzenlemesi parazitten kaçınmaya yardımcı olur ve sinyal bütünlüğünü korur.Sinyalleri bozabilen parazitik endüktans ve kapasitansı en aza indirmek için kısa, doğrudan uçlar tercih edilir.Tecrübeli bir yaklaşım, potansiyel parazitleri en başından beri ele almak için düzen aşamasında kurşun yollarının değerlendirilmesini içerir.

Bileşen yerleştirme

Sistemin verimliliği, stratejik bileşen yerleşiminden önemli ölçüde yararlanır.Geri besleme dirençlerini konumlandırma ve cihazın yakınındaki kapasitörlerin ayrıştırılması stabiliteyi artırır, elektromanyetik paraziti azaltır ve gürültüyü azaltır.Bu yöntem aynı zamanda sorun giderme ve bakımı da basitleştirerek zaman içinde güvenilirliği artırır.

Tedarik ayrıştırma

Tedarik ayrıştırma, güç dağıtımının tutarlılığını arttırır.Kapasitörlerin güç kaynağı hatları boyunca stratejik olarak yerleştirilmesi, geçici voltaj düşüşleri için hızlı telafi sağlar ve sabit çalışmayı sürdürür.Bu uygulama endüstri normları ile tutarlıdır ve zorlu ortamlarda esnek bir güç kaynağı çerçevesini destekler.

Alternatif Seçenekler

Parça	Karşılaştırmak	Üreticiler	Kategori	Tanım
LM741CN	Şu anki kısım	Ti	Operasyonel amplifikatörler (genel amaç)	Texas Instruments LM741CN Operasyonel Amplifikatör, Single, 1 amplifikatör, 1MHz, 0.5V/µs, 10V ila 36V, Dip, 8pins
UA741CP	LM741CN VS UA741CP	Ti	Operasyonel amplifikatörler (genel amaç)	Operasyonel amplifikatör, tek, 1 amplifikatör, 1MHz, 0.5V/µs, 7V ila 36V, Dip, 8pins
UA741CD	LM741CN VS UA741CD	Ti	Operasyonel amplifikatörler (genel amaç)	Texas Instruments UA741CD Operasyonel Amplifikatör, Single, 1 amplifikatör, 1MHz, 0.5V/µs, ± 9V ila ± 15V, Soic, 8pins
UA741CPE4	LM741CN vs UA741CPE4	Ti	Operasyonel amplifikatörler (genel amaç)	Texas Instruments UA741CPE4 Operasyonel Amplifikatör, Tek, 1MHz, 1 amplifikatör, 0.5V/µs, ± 9V ila ± 15V, Dip, 8pins

Uygulama alanları

Karşılaştırıcılar

Elektronik devrelerde, LM741CN karşılaştırıcı olarak önemli bir rol oynar.Voltaj seviyelerini ayırt ederek ve değerlendirerek, değişen sinyal genliklerine dayalı kararlara ihtiyaç duyan devrelere hitap eder.Bir sıcaklık kontrol sistemi hayal edin;Belirli eşikleri aşarken, hassasiyet ve güvenilirliği somutlaştırırken yanıtları tetikler.

Multivibratörler

LM741CN, multivibratör devrelerinde değerlidir ve doğru zamanlama sinyalleri üretir.Saat üretimi veya nabız şekillendirme için temel olan bu devreler, zamanlamaya duyarlı uygulamaların kalbine katkıda bulunur, senkronizasyonu ve işlevselliği artırır.

DC amplifikatörler

Bir DC amplifikatörü olarak, LM741CN, bozulmadan düşük seviyeli sinyal amplifikasyonu sağlar.Bu işlev, doğru sinyal gösteriminin korunmasının aktif olduğu sensör arayüz devrelerinde sıklıkla yararlıdır.Bu güvence, ciddi sinyal bilgilerinin doğru bir şekilde korunduğuna ve aktarıldığına güvenir.

Amplifikatörleri toplama

Toplama amplifikatörleri, LM741CN, birden fazla giriş sinyalinin tek bir tutarlı çıkışta birleştirilmesini sağlar.Bu özellik, ses karıştırma ve sensör veri entegrasyonu gibi alanlarda faydalıdır ve çeşitli kaynaklardan kesintisiz veri sentezini kolaylaştırır.

Entegratörler ve farklılaştırıcılar

LM741CN, kontrol sistemlerinde değerli bir rol oynar ve entegrasyon ve farklılaşma yoluyla sinyal işleme.Bir entegratör, hız veya yük gibi metriklerin hesaplanmasında aktif olan zaman içinde sinyal biriktirir.Bu arada, bir farklılaştırıcı, kenar tespiti gibi görevler için kullanılan ve kesin bilgiler sunan sinyal seviyelerindeki değişiklikleri vurgular.

Aktif filtreler

Aktif filtrelerin tasarımını geliştiren LM741CN, iletişim sistemleri için sinyal frekans yanıtlarını şekillendirir.Uygulaması ses işlemeye uzanır, netliği garanti eder ve istenmeyen gürültüyü ortadan kaldırır, böylece işitsel veya veri aktarımlarının kalitesini zenginleştirir.

Geliştirilmiş kullanım durumları

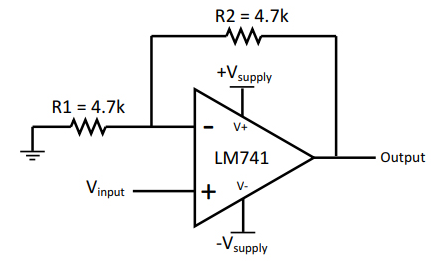

Ortak senaryolarda, çoğunlukla ters olmayan amplifikatör kurulumu, LM741CN, giriş ve çıkış fazını sürekli olarak hizalar.Bu kurulum, yüksek giriş empedansı ve giriş çıkış izolasyonunu teşvik eden düşük çıkış empedansı ile değerlenir.Bu tür özellikler, farklı uygulamalarda bütünlüğü koruyarak sinyal bozulmasını azaltır.Tasarım, kazançta kayda değer ayarlamaları yerine getirerek birçok senaryoda uyarlanabilir hale getirir.Değişen direnç değerlerine göre, kazanç birlikten önemli ölçüde daha yüksek seviyelere kadar değişir ve farklı dinamik aralıklar ve frekans tepkileri için özelleştirmeye izin verir.Bu uyarlanabilirlik, hassas kazanç kontrolünün ses kalitesinden ödün vermeden performansı arttırdığı ses amplifikasyonu ve sinyal işlemede avantajlıdır.

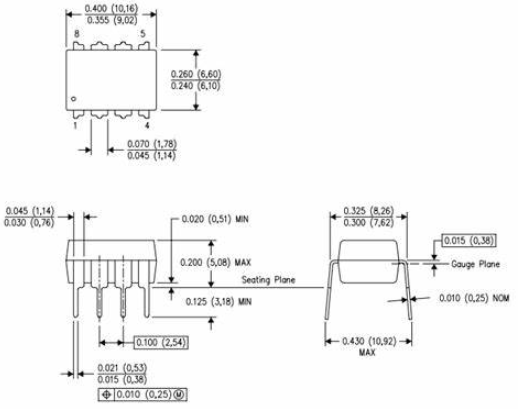

Paketi

Üretici bilgileri

Texas Instruments (TI), küresel yarı iletken arenada 35'ten fazla ülkede operasyonlar kuran dikkate değer bir rol oynamaktadır.Şirket, acımasız inovasyon arayışı ve teknolojik ilerleme heyecanına derinlemesine yatırım yapan bir işgücü tarafından desteklenen gelişen piyasa taleplerine çevik tepkisi ile kutlanmaktadır.20. yüzyılın ortalarında kurulan TI, sürekli olarak elektronik inovasyona öncülük ediyor.Entegre devreyi oluşturması, çok önemli bir an, tüketici elektroniği ve otomotiv sistemleri de dahil olmak üzere birçok sektördeki etkisinin bir kanıtıdır.

Araştırma ve geliştirmeye derinlemesine katılan Ti, teknik manzaradaki dinamik değişimleri benimser.Şirketin tutkusu, yaratıcı gücünü artıran sürekli ürün geliştirmeleri ve stratejik ortaklıklarında belirgindir.35'ten fazla ülkede ofislerle övünen TI'nin kapsamlı ağı, şirkete benzersiz bölgesel talepleri ele alarak çeşitli pazarlar için çözümleri özelleştirme yetkisi veriyor.Bu erişim, TI'nin küresel olarak sürdürdüğü yüksek standartları yansıtan kalite ve verimliliğe kararlı bir bağlılıkla tamamlanır.

Sık sorulan sorular [SSS]

1. LM741CN nedir?

LM741CN, fonksiyon jeneratörleri, karşılaştırıcılar ve DC amplifikatörleri gibi uygulamalardaki güvenilirliği nedeniyle yaygın olarak benimsenen bir operasyonel amplifikatör entegre devresidir.Güvenilir doğasını ve sadeliğini takdir edebilir, pratik devreleri öğrenmek ve hazırlamak için cazip hale getirebilirsiniz.

2. Ters çevirme ve ters olmayan amplifikatörleri tanımlayan nedir?

Ters amplifikatörler, giriş sinyalinin fazına karşılanan ve temel olarak tersine çeviren bir çıkış üretir.Bununla birlikte, ters olmayan amplifikatörler, girişin orijinal aşamasını korur.Bu ayrım, nüanslı sinyal manipülasyonu için devreler tasarlarken önemlidir.Ses işlemede, örneğin, bu konfigürasyonlar arasında seçim yapmak ses sadakatini etkileyebilir.

3. Entegratör ve farklılaştırıcı arasındaki fark nedir?

Farklılaştırıcılar değişim oranı dedektörleri olarak hareket eder, yanıt veren kontrol sistemlerinde aktif olan giriş kaymalarının ortasında sabit çıkışları korur.Tersine, entegratörler, gürültüyü ve dalgalanmaları yumuşatmak için sinyal koşullandırıcıları görevi gören sabit girişlerle değişken çıkışlar sunar.Rolleri, analog bilgi işlem ve sinyal işleme konusunda önemlidir ve istikrarlı, hassas sistemlerin oluşturulmasına katkıda bulunur.

4. LM358 ve LM741 arasındaki fark nedir?

LM358, alanı korurken birden fazla amplifikatör gerektiren tasarımlara hitap eden iki operasyonel amplifikatör bulunmaktadır.Bu arada, LM741, tek op-amp ile daha basit devre ihtiyaçlarına uygundur.Her çip akıllıca belirli mühendislik arzularına dayalı değişen tasarım senaryolarına uyum sağlar.

5. LM741 ve UA741 arasındaki fark nedir?

Başlangıçta ayrı üreticilerden olsa da, LM741 ve UA741 artık Texas Instruments altında.Buna rağmen, standart olmayan uygulamalardaki performansı etkileyen silikon düzeyinde varyasyonlar sergilerler.Uyumluluğu doğrulamak için bu gibi durumlarda tekrar test edilmesi önerilir.Bu ayrım, devre işlevselliğini optimize etmek için bileşen spesifikasyonlarını kavrama ihtiyacını vurgulamaktadır.
