CH341 yüksek hızlı USB'yi seri arayüze keşfetmek

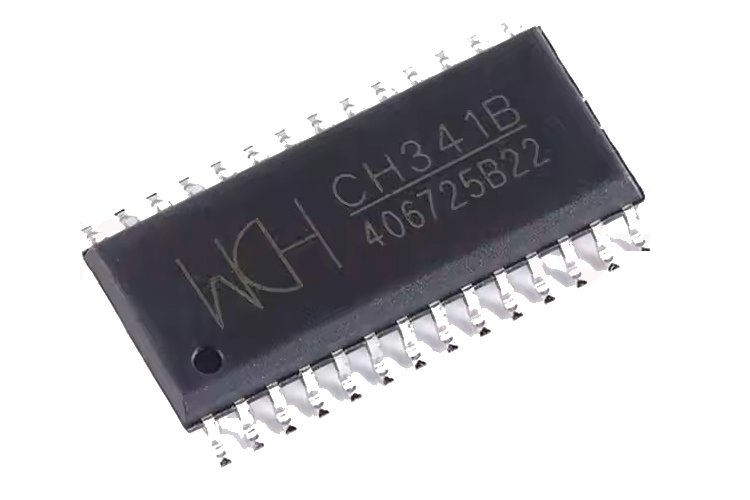

CH341 çipi, WCH tarafından tasarlanan çok yönlü ve uygun maliyetli bir USB-Serial UART dönüştürücüdür ve gömülü sistemler ve modern bilgi işlem cihazları arasındaki boşluğu kapatma kabiliyeti nedeniyle yaygın olarak kutlanır.USB 1.1 ve USB 2.0 standartlarında uyumluluğu ve UART, I2C, SPI ve paralel arayüzler gibi birden fazla protokol için destek ile CH341 sizin için gerekli bir araç haline gelmiştir.Bu makalede, CH341'in özelliklerini, pin konfigürasyonlarını, uygulamalarını ve tasarım hususlarını araştırıyoruz.İster mikrodenetleyici iletişimi, ister endüstriyel kontrol sistemlerini geliştirmek veya DIY elektronik projelerini basitleştiriyor olun, bu kılavuz, CH341'in tüm potansiyelinden yararlanmanıza yardımcı olacak kapsamlı bilgiler sağlar.

Katalog

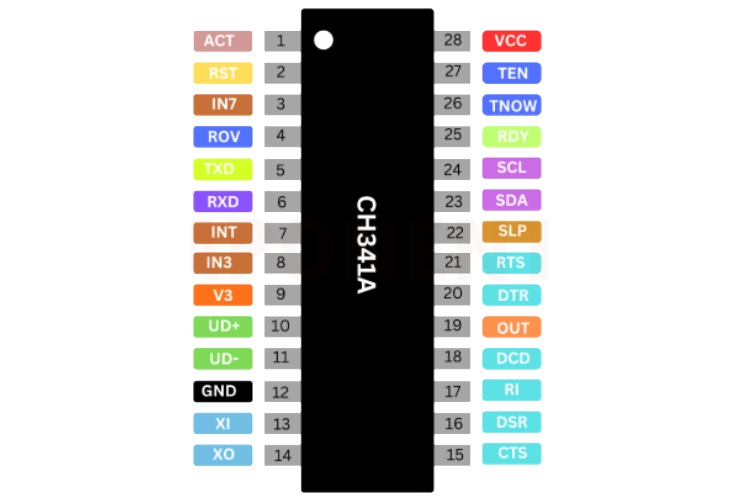

Pinout Yapılandırması

Pin No (341A)	Pin No (341T)	Pin No (341h)	Pin adı	Pim türü	PIN Tanımı
28	13,20	20	VCC	GÜÇ	Pozitif bir güç giriş bağlantı noktası 0.1UF güç gerektirir Kapasitansın ayrıştırılması
12	11,12	7,18	Gnd	GÜÇ	Halka açık zemin, USB otobüsü için zemin bağlantısı
9	6	4	V3	GÜÇ	VCC Giriş Harici Gücü Eklenmesi 3.3V; 5V dışında 0.01UF ayrıştırma kapasitansını bağlar
13	9	8	XI	İÇİNDE	Kristal osilatör girişi, kristal bağlanması ve kristal osilatör kapasitans harici
14	10	9	Xo	DIŞARI	Kristal osilatörün zıt çıktısı, Dışarıdaki kristal ve kristal osilatör kapasitans
10	7	5	UD+	USB sinyali	Doğrudan USB veri yolunun D+ Veri Kablosuna bağlanır
11	8	6	Ud-	USB sinyali	Doğrudan USB veriyolunun D-Veri Kablosuna bağlanır
1	1	1	DAVRANMAK#	DIŞARI	USB aygıt yapılandırma çıktı durumundan sonra düşük aktif
2	HAYIR	2	RSTI	İÇİNDE	Harici sıfırlama girişi, yüksek seviyeli aktif, Çıkış Direnç
24	16	HAYIR	Scl	Drenaj çıkışını açık	Pull-up ile çip işlev konfigürasyonunun çıkışı Direnç, seri EEPROM yapılandırma çipinin SCL'sine bağlanın
23	15	HAYIR	SDA	Drenaj çıkışını aç/iç	Pull-up ile çip işlev konfigürasyonunun girişi Direnç, seri EEPROM yapılandırma çipinin SDA'sına bağlanın

Özellikler

Özellik	Tanım
USB arayüzü	Tam hızlı USB cihaz arayüzü USB'ye uygundur Spesifikasyon sürüm 2.0, sadece kristal ve kapasitans harici gerektirir.
Satıcı Kimliği ve Ürün Kimliği	İsteğe bağlı olarak satıcı kimliği, ürün kimliği ve liste numarasını tanımlayın harici bir düşük maliyetli seri EEPROM kullanma.
Güç Kaynağı Desteği	5V ve 3.3V güç kaynaklarını destekler.
Düşük maliyetli dönüşüm	Seri periferik ekipmanı doğrudan dönüştürür, paralel yazıcılar ve paralel periferik ekipman.
Ambalajlama	SOP-28 ve SSOP-20 paketlerinde mevcut, kurşunsuz ve ROHS standartlarıyla uyumludur.
Uygulama Katmanı Uyumluluğu	Sadece arayüz olarak uygulama katmanı ile uyumlu USB üzerinden yönlendirilir.
Seri simülasyon	Periferik yükseltmek için standart seri simüle eder ekipman veya USB üzerinden ekstra seri bağlantı noktaları eklemek.
Windows Uyumluluğu	Seri Uygulama Programları ile tamamen uyumlu Windows işletim sistemleri.
Tam çift yönlü seri donanım	Yongalı aktarma ve alma tamponları 50bps'yi desteklemek 2Mbps iletişim baud oranları.
Veri biti desteği	5, 6, 7 veya 8 veri bitini ve çeşitli pariteyi destekler kontroller (tek, eşit, boş, jeton veya hiçbiri).
Sinyal desteği	Seri aktarımı destekler ve etkinleştirme sinyallerini alır, Modem irtibat sinyalleri ve aktarma hızı kontrol sinyalleri.
Harici arayüz	Harici aracılığıyla RS232, RS485 ve RS422 arayüzleri sağlar Seviye anahtarı ekipmanı.
EEPROM erişimi	Harici seri EEPROM belleğine dolaylı erişimi destekler standart seri iletişim yoluyla.
Yazıcı bağlantı noktası uyumluluğu	Paralel yazıcıları USB yazıcılara yükselterek USB özellikleri ve Windows işletim sistemi ile uyumlu.
Paralel yazıcı desteği	Çeşitli standart paralel yazıcılarla uyumlu, düşük hızlı ve yüksek hızlı baskı modlarını desteklemek.
İki yönlü iletişim	IEEE-1284 İki yönlü iletişimi destekler, tek ve iki yönlü transfer modları ile.
Paralel Arayüz Modları	EPP (Geliştirilmiş Paralel bağlantı noktası) ve MEM (bellek sağlar Mod) Arayüz modları.
EPP modu sinyalleri	EPP'ye benzer şekilde#, ds#ve wr#gibi malzeme sinyalleri V1.7 veya v1.9.
Mem Modu Sinyalleri	Hafıza benzer şekilde A0, RD#ve WR#gibi malzemeler sinyalleri Okuma/yazma modu.
Senkron seri arayüz	2 telli 5 telli etkinleştirmek için FlexWire ™ teknolojisini kullanır Yazılım yoluyla senkronize seri iletişim.
Ana bilgisayar/ana uç noktası desteği	2 telli ve 4 telli senkron seri arayüzleri destekler.
2 telli arayüz	SCL ve SDA sinyal telleri ve dört destek sağlar aktarım hızları.

Üreticiler

WCH, CH341, çeşitli elektronik uygulamalardaki rolün rolünü vurgulamak.Bu münhasırlık, operasyonel ihtiyaçları için CH341'e bağlı sektörler için çeşitli hususlar getirmektedir.

CH341'in benzersiz üretim kaynağı, tedarik zinciri içinde potansiyel güvenlik açıkları getirir.Örneğin, WCH üretim gecikmeleri veya kalite kontrol zorluklarıyla karşılaşırsa, CH341'in piyasa mevcudiyeti önemli ölçüde etkilenebilir.Bu durum proaktif planlamanın önemini vurgulamaktadır.Şirketler, tek bir üreticiye güvenmeye bağlı riskleri hafifletmek için çeşitli kaynak stratejilerini keşfetmekten veya alternatif teknolojilere yatırım yapmaktan yararlanabilir.

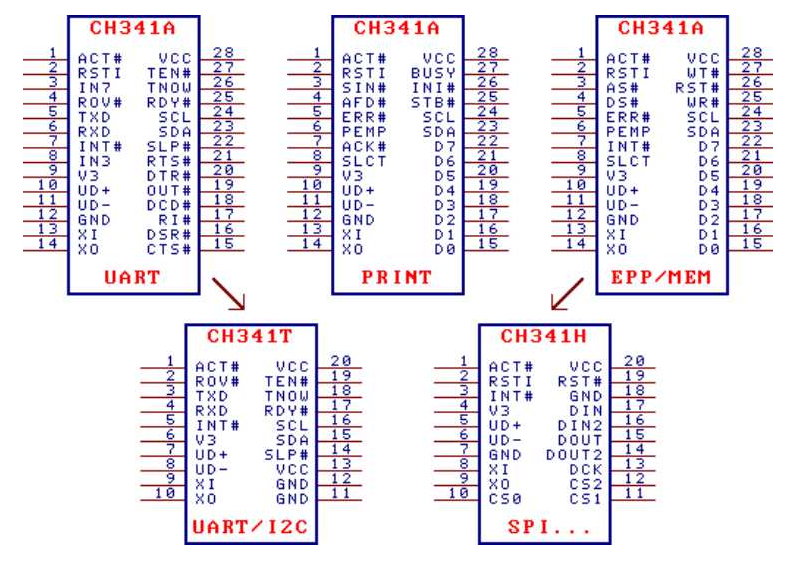

Varyantlar

CH9102, iki farklı paket tipinde bulunan üç varyant vardır: SOP-28 ve SSOP-20.

Paket şekli	Plastik genişliği (mm)	Plastik genişliği (mil)	PIN PITCE (mm)	Pin Pitch (MIL)	Paketin talimatı	Parça numarası
SOP-28	7.62	300	1.27	50	28 pimli küçük anahat paketi	CH341A
SSOP-20	5.3	209	0.65	25	20 pimli küçük anahat paketini küçültün	CH341T
SSOP-20	5.3	209	0.65	25	20 pimli küçük anahat paketini küçültün	CH341H

Alternatifler

• CH340

• FT230X

• CP2102

• Pl2303hx

• CH343

• MCP2200

• CP2110

• FT232

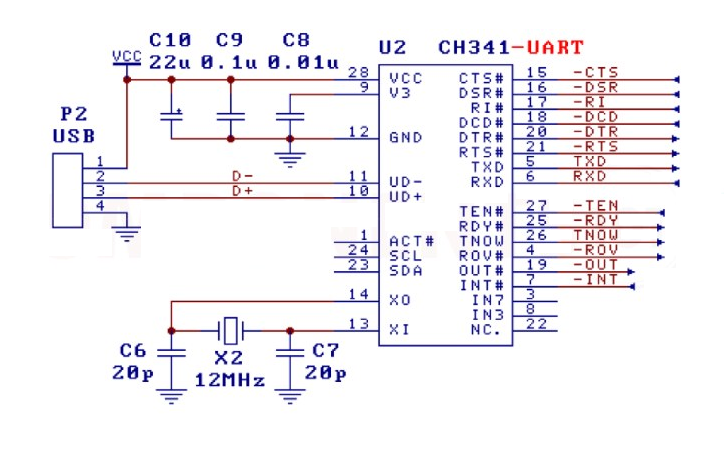

Şemalar

CH341'in şematik temsili, operasyonel çerçevesini kavramak için nihai bir plan görevi görür.Bu devreye baskın olan USB veri hatları, doğrudan çipin UD+ ve UD pinleri ile arayüz oluşturarak ana bilgisayar cihazlarıyla sorunsuz iletişim sağlar.Bu bağlantı, birbirine bağlı elektronik manzaramızda giderek daha önemli hale gelen bir süreç olan veri aktarımı için omurga görevi görür.

Devre stabilitesini korumak için, kapasitörler güç kaynağı ve V3 pimi boyunca düşünceli bir şekilde konumlandırılır.Bu bileşenler, her ikisi de sinyal bütünlüğünü korumak için yararlı olan voltaj stabilizasyonuna ve gürültü azaltmaya önemli ölçüde katkıda bulunur.Pratik senaryolarda, genel sistem performansı üzerindeki etkilerini fark ederek bu kapasitörlerin rolünü vurgulayabilirsiniz.İyi yapılandırılmış bir güç kaynağı devresi, arızaları önleyebilir ve cihazın uzun ömürlülüğünü teşvik edebilir.CH341'in Tx ve Rx çizgileri, bir mikrodenetleyici veya benzer bir devreye hassas bağlantılar gerektirir.TX hattının, alıcı cihazın RX'ine bağlanması ve tam tersi, paylaşılan bir zemin sağlarken kullanılır.Bu doğru sinyal yönlendirme prensibi, kavram kavramlarını aşar;Sayısız uygulamadan öğrenilen dersleri yansıtır.Yanlış bağlantılar, iletişim dökümlerine, potansiyel olarak raydan çıkmaya ve önemli bir hayal kırıklığına neden olabilir.Böylece, başarılı entegrasyon için kablolamaya titiz bir yaklaşım aktiftir.

Ayrıca, CH341 için gerekli saat sinyalini üretmek için iki 20PF kapasitör eşliğinde 12MHz'lik bir kristal osilatör kullanılır.Bu saat sinyali, veri iletimini senkronize etmek için temeldir ve stabilitesi çipin performansını doğrudan etkiler.Çeşitli uygulamalarda, veri işleme görevlerinin genel verimliliğini artırdığı güvenilir bir saat kaynağının gösterilmiştir.Devre tasarımında gereken kapsamlı düşünceyi göstererek alternatif saat yapılandırmalarını ve performans üzerindeki etkilerini sık sık araştırabilirsiniz.

Sorun Giderme CH341

CH341'i kullanan USB-Serial Converter ile iletişim zorluklarıyla karşılaşırken, iyi yapılandırılmış bir sorun giderme süreci, sorunu çözme şansınızı büyük ölçüde artırabilir.

• CH341 ve ilişkili bileşenler arasındaki tüm bağlantıları dikkatlice kontrol ederek başlayın.TX (İletim) ve RX (alma) hatlarının hizalanmasına özellikle dikkat edin;Hafif bir yanlış hizalama bile iletişimi bozabilir.Ayrıca, sinyallerin voltaj seviyelerinin bağlandığınız cihazlarınkilerle eşleştiğini doğrulayın, çünkü herhangi bir tutarsızlık öngörülemeyen davranışlara veya toplam iletişim hatasına yol açabilir.

• Sorun giderme sırasında sık sık gözetim USB kablosunun kendisidir.Sorunlar devam ederse, mevcut kabloyu başka biriyle değiştirmek faydalı olabilir, çünkü kusurlu veya subpar kablosu dikkate değer komplikasyonlar yaratabilir.CH341'in uyarlanabilirliği ayrıca I2C ve SPI EEPROMS programlamasına kadar uzanır;CH341A veya CH341 BIOS programcısı gibi hazır programcılar bu görevi kolaylaştırabilir.Bu araçlarla tanışmak zamandan tasarruf edebilir ve hayal kırıklığını hafifletebilir.

• CH341'i iyice test edin ve bilgisayarınızdaki seri ayarların, özellikle baud oranının, iletişim kurmayı hedeflediğiniz cihazla tutarlı olduğundan emin olun.Bu ayarlardaki uyumsuzluk, veri bozulmasına veya bağlantı kuramamasına neden olabilir.Geri döngü testi yapmak aynı zamanda CH341'in işlevselliğini doğrulamak için pratik bir stratejidir;Bu, TX ve RX pimlerinin bağlanmasını ve iletilen verilerin alınan verilerle eşleştiğini kontrol etmeyi içerir.

• Bilgisayarınızın entegre devreyi (IC) tanımadığı durumlarda, kurulu sürücülerin kapsamlı bir incelemesini yapmak gerekir.Eski veya yanlış sürücüler tanıma sorunlarına yol açabileceğinden, CH341 için uygun sürücülere sahip olduğunuzu onaylayın.Ayrıca, cihaz yöneticisinin herhangi bir hata mesajı için kontrol edilmesi, temel sorunlarla ilgili değerli ipuçları sunabilir.

Sorun giderme yolculuğu genellikle detaylara hem sabır hem de titiz dikkat gerektiren bir arıtma sürecidir.Sistematik bir yaklaşımı benimseyerek ve önceki zorluklardan pratik deneyimlerden yararlanarak, bu engelleri daha etkili bir şekilde gezdirebilirsiniz.Nihayetinde, başarılı sorun giderme, hem mevcut araçları hem de oyundaki iletişim protokollerinin karmaşıklıklarının derin bir şekilde anlaşılmasına bağlıdır.

PCB Tasarım Hususları

CH341'i içeren bir PCB tasarlama yolculuğuna başlarken, çip pimlerine yakın olan kapasitörlerin stratejik yerleştirilmesine dikkat edilmelidir.Bu düşünceli düzenleme sadece güç kaynağını güçlendirmekle kalmaz, aynı zamanda çipin performansını potansiyel olarak bozabilecek voltaj dalgalanmalarını hafifletir.

• D+ ve d-çizgilerinin paralel olarak yönlendirilmesini ve zemin veya bakır dökülmesiyle korunmasının, dış sinyal parazitinin riskinin azaltılmasında dikkate değer bir rol oynar.Bu düzen stratejisi, her biri iyileştirilmiş veri bütünlüğünün ve güvenilirliğinin faydalarını ortaya koyan başarılı tasarımların zenginliği ile desteklenmektedir.

• Başka bir kritik yön, XI ve XO pimleri arasında kısa sinyal uçlarının korunmasını içerir.Bu uygulama, iletişimi riske atabilecek yüksek frekanslı rahatsızlıkları en aza indirmeye yardımcı olur.İlişkili bileşenler için topraklama veya bakır kaplamanın uygulanmasının PCB'nin genel elektromanyetik uyumluluğunu (EMC) önemli ölçüde artırabileceğini sık sık keşfedebilirsiniz.Bu yöntem sadece gürültü azaltmaya yardımcı olmakla kalmaz, aynı zamanda daha kararlı bir çalışma ortamını da teşvik eder.

• USB bağlantı noktasının konumlandırılması da dikkatli bir şekilde değerlendirilmesini gerektirir;CH341'e yakın yerleştirmek, sinyal bütünlüğünü korumak için gereken veri hatlarının doğrudan yönlendirilmesine izin verir.Veri hatlarındaki Vias sayısını sınırlamak akıllıca olacaktır, çünkü her biri Sinyal kalitesini tehlikeye atabilecek ek kapasitans ve endüktans getirir.Vias'ın en aza indirilmesinin, çoğunlukla yüksek hızlı uygulamalarda fark edilebilir performans geliştirmeleri ile sonuçlandığı geçmiş deneyimler üzerinde düşünebilirsiniz.

CH341 kullanımları

CH341 çipi, elektronik sektöründe oldukça uyarlanabilir bir unsur olarak öne çıkıyor ve temel işlevselliğin çok ötesine ulaşan bir dizi uygulamaya sahip.Farklı sistemlere dahil edilmesi, özellikle mikrodenetleyici programlama, hata ayıklama ve test gibi alanlarda çağdaş teknolojide ilgisini vurgulamaktadır.Chip'in birden fazla protokolle arayüz oluşturma yeteneği, doğruluk ve güvenilirliğin bir zorunluluk olduğu endüstriyel kontrol sistemlerinde gereklidir.

Mikrodenetçi programlama ve hata ayıklama

Mikrodenetleyici programlama alanı içinde, CH341, programcı ile mikrodenetleyici arasında dinamik bir bağlantı görevi görür.Bu bağlantı yalnızca kod yüklemelerini kolaylaştırmakla kalmaz, aynı zamanda hata ayıklamayı da destekler.Hata ayıklama işlemi genellikle hem zorlu hem de ödüllendirici olabilecek sistem geri bildirimlerine dayalı bir dizi yinelemeli ayar gerektirir.CH341'in özelliklerini kapsamlı bir şekilde kavramasının, bu yinelemeli sürecin verimliliğini büyük ölçüde artırabileceğini ve bir başarı ve ustalık duygusunu teşvik edebileceğini gösterebilirsiniz.

Endüstriyel kontrol sistemleri

CH341'in endüstriyel kontrol sistemleri üzerindeki etkisi dikkat çekicidir.Çeşitli cihazlarla iletişim kurma kapasitesi, önceden var olan kurulumlara sorunsuz entegrasyon sağlar.Bu esneklik, çoğunlukla eski sistemlerin modern teknolojilerle bir arada bulunduğu ortamlarda kullanılır.Farklı bileşenler arasındaki iletişimi kolaylaştırdığı ve sonuçta çalışmalarında bir memnuniyet duygusuna yol açtığı için, gelişmiş sistem güvenilirliğini ve azaltılmış kesinti süresini gözlemlemek için CH341'i sık sık kullanabilirsiniz.

DIY Elektronik Projeleri

CH341, DIY elektronik projelerinde bir hazine fırsatının kilidini açar.Maliyet etkinliği ve erişilebilir tasarımı, onu sizin için çekici bir seçim haline getirir.Deneylerinizin CH341 ile seri iletişim ve cihaz arayüzü anlayışınızı derinleştirdiğini paylaşabilirsiniz.Bu uygulamalı katılım sadece becerileri geliştirmekle kalmaz, aynı zamanda yaratıcılığı ve yeniliği de ortaya çıkarır ve öğrenme sürecinde bir sevinç duygusu aşılar.

Eski Cihaz Desteği

Çeşitli endüstrilerde eski cihazların kalıcı varlığı farklı bir zorluk sunmaktadır.CH341, çağdaş sistemlerin eski teknolojilerle etkileşime girmesini sağlayarak değerli bir çözüm sunar.Bu işlevsellik, finansal kısıtlamalar veya uyumluluk sorunları nedeniyle yükseltme ekipmanının pratik olmadığı sektörlerde özellikle avantajlıdır.CH341'i kullanmanın eski sistemlerin operasyonel yaşamını uzatabileceğini ve bu geçişte gezinen kuruluşlara gönül rahatlığı sağlayabilecek modern teknolojilere yönelik kademeli ilerlemelere izin verebileceğini ortaya çıkarabilirsiniz.

Otomasyon ve Robotik

Otomasyon ve robotik alanlarında, CH341, mikrodenetleyiciler ve diğer bileşenler arasındaki iletişimi kolaylaştırmada önemli bir rol sunmaktadır.Çok yönlülüğü, çeşitli sensörlerin ve aktüatörlerin entegrasyonuna izin verir, böylece robotik sistemlerin yeteneklerini artırır.Gerçek uygulamalar, CH341'i etkili bir şekilde kullanan ekiplerin genellikle yüksek otomasyon seviyelerine ulaştığını ve sonuçta projelerinde daha fazla üretkenlik ve tatmin duygusuna neden olduklarını göstermiştir.

USB - Seri Dönüşümler

CH341 çoğunlukla USB'yi Rs485, RS232 ve TTL seri bağlantı noktalarına dönüştürme yeterliliği ile tanınır.Bu işlevsellik, tipik olarak seri iletişime bağlı cihazlar için USB bağlantısı gerektiren uygulamalar için canlıdır.CH341'in modern bilgisayarlar ve eski cihazlar arasındaki bağlantı sürecini basitleştirdiğini ve her iki teknolojinin de oynadığı ortamlarda daha verimli bir iş akışını teşvik ettiğini belirtebilirsiniz.Bu kesintisiz entegrasyon, kolaylık ve üretkenlik duygusu geliştirir.

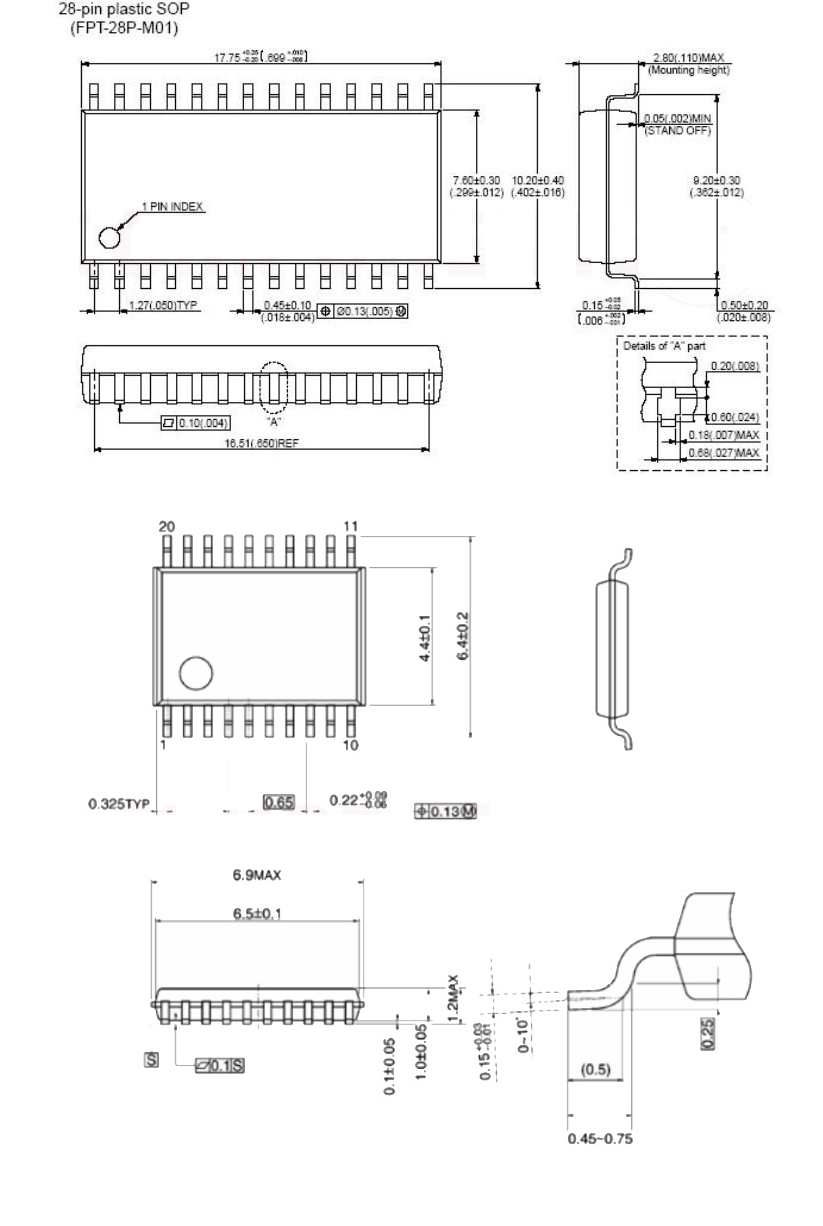

Ayak izi ve boyut

CH341 çipinin mekanik çizimlerini ve boyutlarını burada bulabilirsiniz.Bu boyutlar PCB tasarımı veya CAD modellemesi için özel ayak izleri oluşturmak için idealdir.
