Xilinx SP3 Serisinde Blok Ram'ı Keşfetmek: Özellikler, Farklılıklar ve Optimizasyon

Bu kılavuz, 1.87 Mbit'e kadar kapasitesi ve veri önbellekleme, FIFO ve tamponlama gibi çok yönlü kullanımlar ile Xilinx'in SP3 serisindeki blok RAM rolünü araştırıyor.Blok RAM'in esneklik yoluyla sistem performansını nasıl artırdığını açıklar ve dağıtılmış RAM ile karşılaştırır.Özelliklerini anlayarak, daha verimli ve güçlü sistem tasarımları için blok RAM'i optimize edebilirsiniz.

Katalog

Genel bakış

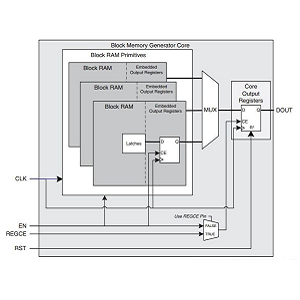

Blok RAM (BRAM), modern FPGA'larda, özellikle Xilinx'in SP3 serisinde önemli bir bileşendir.SP3 FPGA, her biri belirli veri işleme görevleri için tasarlanmış iki tür RAM: blok RAM ve dağıtılmış RAM sağlar.Veri önbellekleme, FIFO yapıları ve yüksek performanslı sistemlerde tamponlama gibi görevler için kullanılan 1.87 Mbit blok RAM sunar.Her blok RAM ünitesinin 18 kbit kapasitesine sahiptir ve gerçek çift bağlantı noktası işlevselliğini destekler.Bu, eşzamanlı okuma ve yazma işlemleri için verimliliği en üst düzeye çıkaran iki bağımsız 36 bit veri veri yolu içerdiği anlamına gelir.Farklı veri erişim ihtiyaçları için esnekliğe izin vererek, 36 bit bant genişliğine sahip 72 bit bant genişliğine veya çift port RAM ile tek portlu RAM olarak yapılandırabilirsiniz.

Blok RAM üniteleri ayrıca 104 üniteye kadar basamaklı olabilir, bellek kapasitesini genişletmek ve daha karmaşık işleme görevlerini desteklemek için sorunsuz bir şekilde bağlanabilir.Bu özellik, özel en boy oranları ve veri bant genişliği dönüşümlerine sahip çok yönlü bellek sistemlerinin oluşturulmasını sağlar.Uygulamada Block RAM, dijital sinyal işleme (DSP) gibi hızlı veri erişimi gerektiren uygulamalarda performansı artırır.Hızlı okuma/yazma işlemleri gerçekleştirme yeteneği verimi artırır ve gecikmeyi azaltırken, parite işlemleri veri güvenilirliğini sağlar.Çift bağlantı noktası tasarımı ve basamaklı özelliği, Block Ram'ı verimli bellek mimarileri oluşturmak için güçlü bir araç haline getirir.Yüksek hızlı veri işleme talebi arttıkça, FPGA tabanlı sistem tasarımında Block Ram’ın potansiyelini anlamak ve kullanmak giderek daha önemlidir.

Dağıtılmış RAM ile Fark

Blok RAM, tek bir örnek içinde tam kullanım gerektirir, yani bir blok RAM ünitesinin sağladığı şeyden daha az bellek gerekirse, kullanılmayan kısım başka amaçlar için kullanılamaz hale gelir.Bu, özellikle dinamik veya dalgalanan bellek taleplerine sahip sistemlerde verimsizliklere ve boşa harcanan kaynaklara neden olabilir.Buna karşılık, Dağıtılmış RAM, yalnızca gerekli belleğin kesin olarak tahsis edilmesine izin vererek daha fazla esneklik sunar ve bu da zaman verileri işleme gibi değişen gereksinimlere sahip uygulamalar için idealdir.Bu mimari farklılıklar tasarım stratejilerini etkiler, dağıtılmış RAM genellikle daha verimli kaynak yönetimini sağlar, güç tüketimini azaltır ve sistem performansını iyileştirir.Blok RAM ve dağıtılmış RAM arasında seçim, spesifik uygulamaya, ölçeklenebilirliği dengelemeye, performans ve maliyet etkinliğine bağlıdır.
