Xilinx ISE araçları için kullanıcı kısıtlama dosyaları (UCF) ile FPGA tasarımını geliştirme

Bu kılavuz, Xilinx ISE araçlarıyla FPGA tasarımının iyileştirilmesinde kullanıcı kısıtlama dosyalarının (UCFS) rolünü araştırır.UCF'ler, tasarım doğruluğunu, performansını ve güvenilirliğini artıran zamanlama, mantık ve yerleşimi daha iyi kontrol etmek için spesifik kısıtlamaların eklenmesine izin verir.Bu kısıtlamaların nasıl etkili bir şekilde uygulanacağını göstererek, kılavuz tasarım sürecini basitleştirmeye, hata ayıklama süresini azaltmaya ve başarılı proje sunumunu sağlamaya yardımcı olur.

Katalog

UCF'lerin FPGA tasarımında amacı ve rolü

FPGA tasarımında, kullanıcı kısıtlama dosyaları (UCFS), kodunuzdan sentezlenen mantığın çip üzerinde fiziksel olarak nasıl uygulandığını kontrol etmede rol oynar.Bu dosyalar, bir tasarımın performans gereksinimlerini karşılayıp karşılamadığını doğrudan etkileyebilecek zamanlama kısıtlamaları, pim atamaları ve alan yerleştirme detayları gibi önemli parametreleri belirtmesine izin verir.UCF'leri, her şeyin doğru bir şekilde konumlandırılmasını, programda çalışmasını ve düzgün bir şekilde yerine oturmasını sağlayan planlar olarak düşünün.Kısıtlama ayarı süreci gelişimin ilk aşamalarında başlar.Sentezden önce bir UCF dosyası oluşturarak başlayın ve parametrelerin en başından beri kilitlenmesini sağlayın.Sentezden sonra, NetList Kısıtlama Dosyası (NCF) ve Fiziksel Kısıtlama Dosyası (PCF) gibi ek kısıtlama dosyaları, mantığa yapılan değişiklikleri yansıtmak ve fiziksel kısıtlamaları sonuçlandırmak için oluşturulur.Bu dosyaların her biri önceki adımda oluşturulur ve tasarımı aşamalı olarak iyileştirir.UCF'ler, ASCII formatında yazılmış metin tabanlı dosyalardır, yani temel metin editörleri veya Xilinx kısıtlama düzenleyicisi gibi daha özel araçlar kullanılarak düzenlenebilecekleri anlamına gelir.Bu basitlik, UCF'leri aşırı karmaşık araçlara ihtiyaç duymadan kısıtlama ayarlarının özelliklerine dalmak için son derece erişilebilir ve esnek hale getirir.

Kısıtlamalar FPGA tasarımını nasıl şekillendirir?

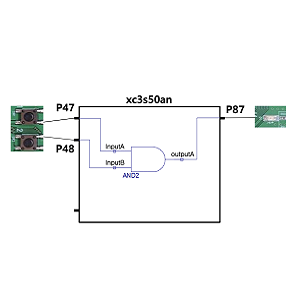

FPGA tasarımında, kısıtlamalar çipin harici cihazlarla nasıl performans gösterdiğini ve etkileşime girdiğini şekillendirmede rol oynar.Bu kısıtlamalar, tasarım aracı için ayrıntılı bir talimat olarak işlev gören ve FPGA'nın dahili bileşenlerinin nasıl bağlanması ve yönetilmesi gerektiğini belirten bir UCF'de (kullanıcı kısıtlamaları dosyası) tanımlanır.Temel kısıtlamalar, sinyallerin belirli bir zaman dilimindeki bileşenler arasında seyahat etmesini sağlayan zamanlama kısıtlamalarını içerir.Pin atamaları, fiziksel FPGA pinlerini sensörler, bellek modülleri veya iletişim arayüzleri gibi harici cihazlara eşler ve doğru bağlantılar sağlar.Alan kısıtlamaları, tıkanıklığı önlemek, gecikmeleri azaltmak ve kaynak kullanımını optimize etmek için mantık bloklarının çipin üzerine yerleştirilmesini kontrol eder.Bu kısıtlamalar olmadan, otomatik araçlar yerleştirme ve yönlendirme kararları alır, ancak genellikle yetersiz sonuçlarla zamanlama sorunlarına, darboğazlara veya verimsiz çip düzenlerine yol açar.UCF dosyalarını kullanarak, birçoğu bu kritik yönler üzerinde kontrolü korur, bu da FPGA tasarımlarında daha iyi performans, verimlilik ve güvenilirliğe neden olur.

Kısıtlık iyileştirmenin yinelemeli doğası

FPGA tasarımı nadiren tek bir işlemdir.Tasarım geliştikçe ve yeni zorluklar ortaya çıktıkça kısıtlamalar geliştirme döngüsü boyunca tekrar tekrar ayarlanır.Diğerleri, performans hedeflerini karşılamak, zamanlama sorunlarını düzeltmek veya değişen proje gereksinimlerine uyum sağlamak için UCF dosyalarını değiştirir.Bu yinelemeli arıtma, FPGA iş akışının önemli bir parçasıdır.Örneğin, bir sinyal yolunun iki bileşen arasında yayılması çok uzun sürdüğünü fark ederseniz, UCF'yi zamanlama kısıtlamasını değiştirmek için değiştirebilir veya bu bileşenleri gecikmeleri azaltmak için değiştirebilirler.Benzer şekilde, bir PIN ataması harici donanımla çelişiyorsa, UCF uyumsuzluğu çözmek için düzenlenebilir.UCF'nin her revizyonu, tasarımı istenen sonuca yaklaştırır ve her ayar FPGA optimizasyonunda yer alan ödünleşmeler hakkında daha fazla bilgi verir.Bu test, ayarlama ve öğrenme döngüsü sadece tasarımı iyileştirmekle kalmaz, aynı zamanda becerileri de keskinleştirir.

UCFS kullanmanın faydaları

UCF dosyaları aracılığıyla kısıtlamaların uygulanması, FPGA projelerinin başarısına katkıda bulunan birkaç pratik avantaj sağlar:

• Geliştirilmiş zamanlama doğruluğu: İyi hazırlanmış zamanlama kısıtlamaları, FPGA'nın istenen saat hızında güvenilir bir şekilde çalıştığını ve sinyal gecikmelerinin neden olduğu hataları önleyerek emin olun.

• Daha iyi kaynak kullanımı: Alan kısıtlamaları, mantık bloklarının birbirine çok yakın veya çok uzak bir şekilde yerleştirilmesini, çip alanını optimize etmesini ve performansı iyileştirmesini önler.

• Basitleştirilmiş hata ayıklama: PIN atamalarını ve sinyal yönlendirmesini kontrol ederek UCF'ler, yönlendirme çatışmalarını azaltmaya yardımcı olarak test sırasında sorunları teşhis etmeyi ve düzeltmeyi kolaylaştırır.
