Motor Kontrol Ünitesi (ECU): Fonksiyonlar, Semptomlar, Test ve Sorun Giderme Kılavuzu

Bir motor kontrol ünitesi (ECU), aracınızın motorunun beynine benziyor.Motorun etrafındaki farklı sensörlerden gelen bilgileri toplar ve bu bilgileri yakıt kullanımı, hava akışı ve kıvılcım zamanlaması gibi şeyleri kontrol etmek için kullanır.Bu kılavuz, ECU'nun nasıl çalıştığını açıklar, eski analog ECU'lar ile modern dijital olanlar arasındaki farkı kapsar, ECU'ların farklı araç türlerinde nasıl değiştiğini açıklar ve ECU'nuzun ne zaman doğru çalışmadığını tanımanıza yardımcı olur.Ayrıca, bir multimetre adı verilen basit bir araç kullanarak bir ECU'nun nasıl test edileceğinizi gösterir ve sorun gidermeyi kolay ve daha güvenli hale getirir.

Katalog

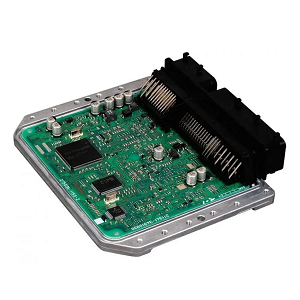

Motor Kontrol Ünitesi (ECU) nedir?

. Motor Kontrol Ünitesi (ECU) Motorun sorunsuz ve verimli bir şekilde çalışmasına yardımcı olan modern otomobillerin önemli bir parçasıdır.Sensörlerden bilgi toplar ve yakıt kullanımı, ateşleme zamanlaması ve hava akışı gibi şeylerde hızlı ayarlamalar yapar.Bu değişiklikler motorun iyi performans göstermesine ve daha az yakıt kullanmasına yardımcı olur.ECU düzgün çalışmayı durdurursa, otomobilin yavaş hızlanma, çok fazla yakıt kullanma ve hatta motor arızası gibi problemleri olabilir.ECU, küçük bir bilgisayar çipi, devre kartları ve diğer elektronik parçalar dahil olmak üzere birkaç parçaya sahiptir.Çip, motorun nasıl çalıştığını kontrol eden özel yazılım çalıştırır.Bu yazılım, otomobilin performansını artırmak veya herhangi bir sorunu çözmek için güncellenebilir veya değiştirilebilir.

Motor kontrol üniteleri (ECU'lar), bilgileri nasıl işlediklerine göre iki ana türe ayrılabilir: analog ve dijital. Analog ECU Farklı motor işlevlerini kontrol etmek için dirençler, kapasitörler ve transistörler gibi temel elektrik bileşenlerini kullanın.Yakıt enjeksiyonunu, ateşleme zamanlamasını ve diğer işlemleri düzenlemek için voltaj seviyelerini ayarlayarak çalışırlar.Bu tür ECU'lar, hızlı hesaplamalar gerektirmeyen eski araçlarda veya daha basit motor sistemlerinde yaygın olarak bulunur.Sabit elektrik devrelerine dayandıkları için, analog ECU'lar sınırlı esnekliğe sahiptir ve değişen sürüş koşullarına kolayca uyum sağlayamazlar.Daha önceki otomotiv tasarımlarında etkili olmalarına rağmen, çoğunlukla modern otomobillerde daha gelişmiş dijital ECU'lar aldı.

Dijital ecusÖte yandan, çok daha sofistike.Zamanında çeşitli sensörlerden verileri toplamak ve analiz etmek için güçlü mikroişlemciler kullanırlar.Bu ECU'lar, sürüş koşullarına göre yakıt enjeksiyonunu, ateşleme zamanlamasını ve diğer motor parametrelerini hızlı bir şekilde ayarlayabilir, verimliliği ve performansı artırabilir.Dijital ECU'lar, karmaşık hesaplamaları işleyebilir, bu da onları gelişmiş motor yönetim sistemlerine sahip modern araçlar için ihtiyaç duyar.Yazılım kullanarak çalıştıkları için, diğerleri performansı artırmak veya yeni düzenlemeleri karşılamak için bunları güncelleyebilir veya değiştirebilir.Bu esneklik, dijital ECUS'u bugünün otomotiv teknolojisinin büyük bir parçası haline getirerek daha iyi yakıt verimliliği ve daha düşük emisyonlar sağlar.

Farklı araç modellerinde ECU değişkenliği

Her modern aracın motoru yönetmeye yardımcı olan bir motor kontrol ünitesi (ECU) vardır, ancak karmaşıklığı otomobil tipine bağlıdır.Spor otomobiller, turboşarjlar, değişken valf zamanlaması ve farklı sürüş modları gibi güçlü motor sistemlerini kontrol eden gelişmiş ECU'lara sahiptir.Bu ECU'lar çok hızlı çalışır, hız, gücü ve performansı artırmak için motor ayarlarını zamanında ayarlar.Hatta bazıları sürücülerin veya mekaniğin motora yarış veya daha iyi yakıt verimliliği için ince ayar yapmasına izin verir.Bu, spor otomobillerin yol koşullarına ve sürücü girişlerine hızlı bir şekilde yanıt vermesine yardımcı olur, bu da onları daha güçlü ve dinamik hale getirir.

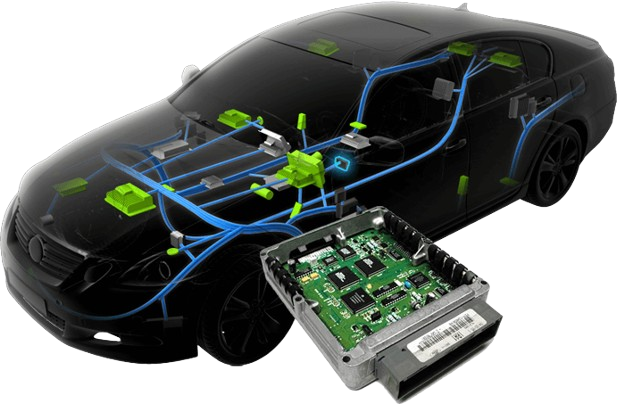

Şekil 2. Modern araçlarda ECU entegrasyonu

Öte yandan, ekonomi arabaları yakıt enjeksiyonu, ateşleme zamanlaması ve emisyon kontrolü gibi temel fonksiyonlara odaklanan daha basit ECU'lar kullanır.Bu ECU'lar yakıt verimliliğini artırmak ve motorun uzun süre sorunsuz çalışmasını sağlamak için tasarlanmıştır.Spor otomobil ECU'larının gelişmiş ayar seçeneklerine sahip olmasalar da, motorun düzgün çalışmasını sağlamada hala rol oynuyorlar.Bir ECU ne kadar basit veya karmaşık olursa olsun, ana işi her zaman aynıdır: sensörlerden verileri işlemek ve motorun verimliliğini, performansını ve ömrünü geliştiren hızlı ayarlamalar yapmak.

Motor Kontrol Ünitesinin Çekirdek Fonksiyonları (ECU)

Motor Kontrol Ünitesi (ECU) motorun önemli bir parçasıdır.Motorun iyi çalışmasına, yakıtı verimli bir şekilde kullanmasına ve önemli işlevleri kontrol ederek güvenilir kalmasına yardımcı olur:

Değişken Valf Zamanlaması (VVT) Kontrolü

Motor Kontrol Ünitesi (ECU), giriş ve egzoz valflerinin ne zaman açılıp kapanması için motorun çalıştığını iyileştirmek için zamanlamasını değiştirir.Valf zamanlamasını motor hızına ve sürüş koşullarına göre ayarlayarak, sistem hava akışının motorun silindirlerine daha sorunsuz bir şekilde akmasına yardımcı olur.Bu daha iyi hava akışı, ekstra yakıt kullanmadan daha güçlü motor performansına yol açar.Sonuç olarak, motor hala verimli iken daha fazla güç üretebilir.Sistem ayrıca farklı hızlarda sabit güç sağlamaya yardımcı olur, bu da otomobilin hızlanırken daha duyarlı hissetmesini sağlar.Araç trafikte yavaşça hareket ediyor veya otoyolda hızlanıyor olsun, VVT, motorun en iyi şekilde çalışmasını sağlamaya yardımcı olur.Bu, motorun daha uzun süre dayanmasına yardımcı olurken, sürüşü daha pürüzsüz ve daha keyifli hale getirir.

Gücü iyileştirmenin yanı sıra VVT, motorun daha az yakıt kullanmasına ve daha az emisyon üretmesine yardımcı olur.Vanalar açılıp kapandığında dikkatlice kontrol ederek, sistem boşa harcanan yakıtı azaltır ve motoru yakıtı daha tamamen yaktırır.Bu sadece gaz tasarrufu yapmakla kalmaz, aynı zamanda kirliliğin azalmasına da yardımcı olur.Sistem, azot oksitler (NOx) ve yanmamış yakıt parçacıkları gibi zararlı gazları düşürür ve arabayı daha çevre dostu hale getirir.VVT farklı sürüş durumlarına uyum sağlayabildiğinden, sürücünün dur ve hareket trafiğinde veya sabit bir hızda seyir olup olmadığı motorun verimli bir şekilde çalışmasını sağlar.Bu faydalar nedeniyle, birçok modern otomobil, iyi bir güç, yakıt ekonomisi ve düşük emisyon dengesi sağlamak için VVT teknolojisini kullanır ve araçları hem güçlü hem de verimli hale getirir.

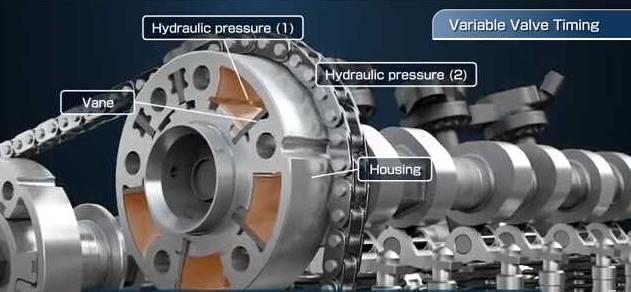

Şekil 3. Değişken valf zamanlaması (VVT) mekanizması ve hidrolik kontrol

Hava-yakıt karışımı düzenlemesi

Motor Kontrol Ünitesi (ECU), motora girmeden önce hava ile ne kadar yakıt karıştırıldığını dikkatlice kontrol eder.Bunu, motora giren hava miktarını ölçen kütle hava akışı (MAF) sensörü gibi farklı sensörlerden gelen bilgileri kullanarak yapar.Bu verilere dayanarak, ECU, motorun sorunsuz çalışmasını sağlamak için ne kadar yakıt enjekte edeceğine karar verir.Amaç, benzinli motorlarda genellikle yaklaşık 14.7 kısım hava ila 1 bölüm yakıt olan hava ve yakıt arasında doğru dengeyi korumaktır.Çok fazla yakıt (zengin bir karışım) varsa, ekstra yakıt tüketimine, karbon birikmesine ve kirliliğe neden olabilir.Öte yandan, çok fazla hava (yağsız bir karışım) varsa, motor zamanla aşırı ısınabilir veya hasar görebilir.Bu sorunları önlemek için, ECU sürekli olarak yakıt enjektörlerinin yakıtı ne kadar sürdüğünü ve ne zaman püskürttüğünü sürekli olarak ayarlar, motorun arabanın hızlanıp yükselmediğine, yavaşlamaya veya ağır bir yük taşımasına bağlı olarak doğru karışımı aldığından emin olun.

Kirliliği azaltmak için doğru hava yakıt dengesini korumak da önemlidir.Karışım doğruysa, karbon monoksit (CO), azot oksitler (NOx) ve yanmamış yakıt (hidrokarbonlar) gibi zararlı gazlar minimumda tutulur.Modern otomobiller, ECU'nun egzoz borusundaki oksijen sensörlerini dinlediği ve yakıt karışımını doğru tutmak için küçük değişiklikler yaptığında kapalı döngü yakıt kontrolü adı verilen bir sistem kullanır.Bu, otomobilin katı kirlilik kurallarını karşılamasına yardımcı olur ve ayrıca egzoz gazlarını temizleyen katalitik konvertör gibi önemli parçaları korur.Doğrudan yakıt enjeksiyonu ve değişken valf zamanlaması gibi daha yeni teknolojiler de yakıt yakmayı daha verimli hale getirmeye yardımcı olur.Otomobil teknolojisi geliştikçe, bazı ECU'lar artık hava yakıt karışımını daha iyi kontrol etmek için yapay zeka ve makine öğrenimi kullanıyor ve daha temiz, daha fazla yakıt tasarruflu ve daha güçlü motorlara yol açıyor.

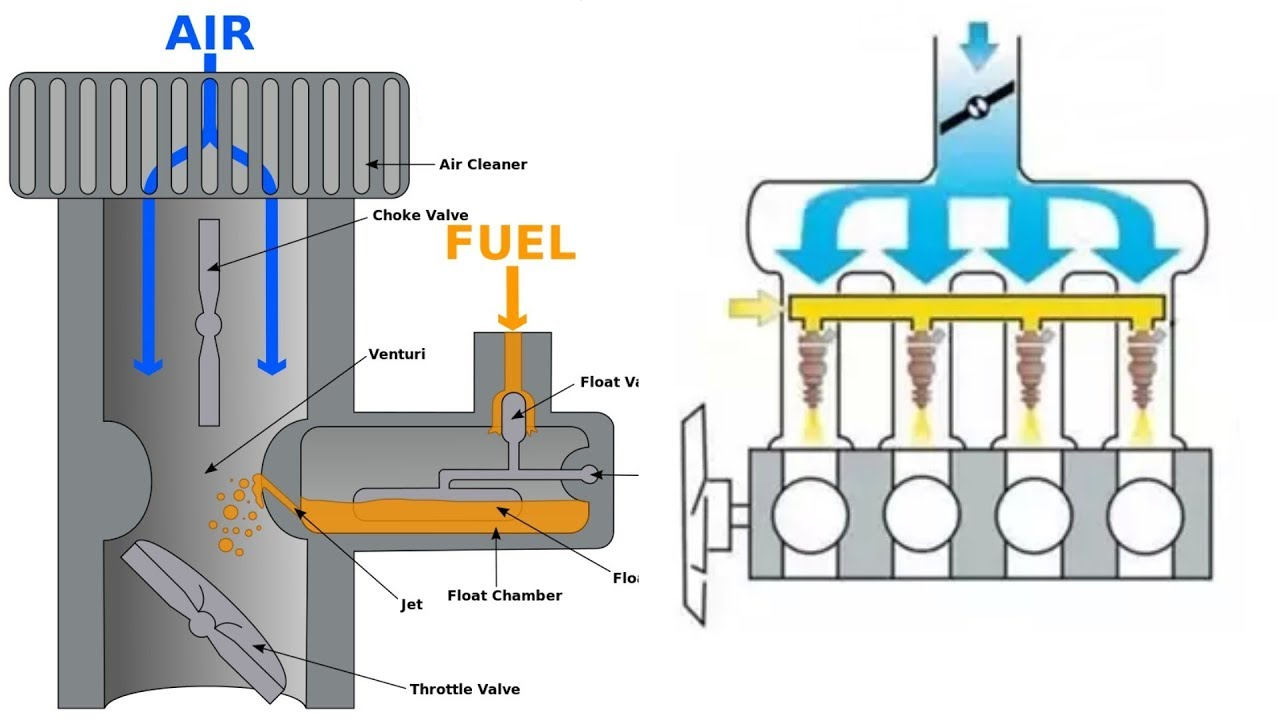

Şekil 4. Air-yakıt karışımı düzenlemesi

Ateşleme Zamanlama Kontrolü

ECU, bujinin motor silindirlerinin içindeki yakıt hava karışımını ateşlediğinde tam anı kontrol eder.Bu zamanlama çok önemlidir, çünkü motorun yakıtı verimli bir şekilde kullanırken en fazla gücü üretmesine yardımcı olur.Kıvılcım çok erken veya çok geç olursa, motor sorunsuz çalışmayabilir, bu da daha düşük performansa, daha yüksek yakıt tüketimine ve hatta motor parçalarına zarar verebilir.ECU zamanlamayı sürekli olarak motor hızı, sıcaklık ve sürücünün gaz pedalına ne kadar bastırdığı gibi farklı faktörlere göre ayarlar.Modern sistemler, bu ayarlamaları yapmak için sensörler ve akıllı teknoloji kullanır, motorun rölantide, seyir veya hızlanma olsun, motorun her türlü sürüş durumunda düzgün çalışmasına yardımcı olur.

Ateşleme zamanlamasının bu kadar önemli olmasının ana nedenlerinden biri, yakıt hava karışımı çok erken veya düzensiz bir şekilde yandığında gerçekleşen motor çalmayı önlemektir.Vurma, silindirin içinde pistonlar ve silindir duvarları gibi önemli motor parçalarına zarar verebilecek çok fazla basınç yaratabilir.Bunun olmasını durdurmak için ECU, motoru güvende tutmak için çalmayı ve zamanlamayı ayarlamak için özel sensörler kullanır.Doğru ateşleme zamanlaması, kötü zamanlama motordan daha zararlı gazların salınmasına neden olabileceğinden kirliliği azaltmaya yardımcı olur.Buji ateş ettiğinde dikkatlice kontrol ederek ECU, motorun sorunsuz çalışmasına, daha uzun süre dayanmasına ve yakıt tasarruflu kalmasına yardımcı olurken, aynı zamanda çevre üzerindeki etkisini azaltır.

Sensör Veri İşleme

Motor Kontrol Ünitesi (ECU), gaz kelebeğinin ne kadar açık olduğu, motorun ne kadar hızlı çalıştığı ve egzozdaki oksijen miktarı gibi önemli motor koşullarını izleyen farklı sensörlerden sürekli olarak bilgi toplar.ECU, motorun sorunsuz çalışmasını sağlayan hızlı kararlar vermek için bu verileri kullanır.Örneğin, gaz kelebeği konumu sensörü bir değişiklik algıladığında, ECU yakıt beslemesini sürücünün girişine uyacak şekilde ayarlar ve otomobilin düzgün yanıt vermesine yardımcı olur.Motor hız sensörü, ECU'nun yakıt enjeksiyonunu ve ateşleme zamanlamasını kontrol etmenize yardımcı olur ve motorun farklı hızlarda verimli bir şekilde çalıştığından emin olur.Bu arada, oksijen sensörü yakıtın ne kadar iyi yandığını kontrol eder, böylece ECU yakıt verimliliğini artırmak ve kirliliği azaltmak için hava yakıt karışımını ayarlayabilir.Bu faktörleri sürekli analiz ederek ve ayarlayarak ECU, motorun gereksiz aşınma ve yıpranmayı önlerken iyi performans göstermesine yardımcı olur.

Sensörlerden bilgi topladıktan sonra ECU, motorun doğru çalışmasını sağlamak ve sorunları önlemek için hemen değişiklikler yapar.Gaz kelebeği sensörü sürücünün gaz pedalına hızlı bir şekilde basıldığını tespit ederse, ECU yakıt iletimini arttırır ve doğru miktarda güç sağlamak için kontak zamanlamasını değiştirir.Öte yandan, araba yavaşladığında, ECU yakıt tasarrufu ve daha düşük emisyonlardan tasarruf etmek için yakıt beslemesini azaltır.Oksijen sensörü hava yakıt karışımının dengesiz olduğunu tespit ederse, ECU motorun zayıf çalışmasını veya çok fazla kirlilik üretmesini önlemek için ayarlar.ECU, sensör verilerini sürekli olarak izleyerek ve yanıtlayarak motoru güvenilir, verimli ve çevre dostu tutar.Sensörler ve ECU arasındaki bu sabit iletişim, modern araçlar için gereklidir, bu da yakıt verimliliğini ve motor ömrünü en üst düzeye çıkarırken tüm sürüş koşullarında sorunsuz çalışmalarına yardımcı olur.

Kötü Motor Kontrol Ünitesinin Belirtileri (ECU)

ECU düzgün çalışmıyorsa, arabanızın motorun nasıl çalıştığı konusunda sorunları olabilir.Bu sorunları erkenden yakalamak, motora ve aracın diğer önemli kısımlarına daha büyük hasarın önlenmesine yardımcı olabilir.

Olağandışı motor davranışı

Bir otomobilin motoru sorunsuz çalışmıyorsa, ECU ile ilgili bir sorun olduğu anlamına gelebilir.Yaygın bir işaret yavaş veya zayıf ivmedir, burada otomobilin hızlanması normalden daha uzun sürdüğü veya gaz pedalına basarken iyi yanıt vermediği.Bu, özellikle bir yola birleşmeye veya başka bir aracı geçmeye çalışırken sinir bozucu olabilir.Motor da genel olarak daha zayıf hissedebilir, hız veya gücü korumak için mücadele eder.Bazı durumlarda, motor durabilir, durma işaretlerinde, trafik ışıklarında veya hatta sürüş sırasında aniden kapanabilir.Bir başka yaygın mesele, araba hareket ederken ani gerizekalı veya çalkalama gibi hissettiren yanlış yönlendirmedir.Tüm bu sorunlar sürüşü zorlaştırabilir ve ECU'nun motoru doğru bir şekilde kontrol etmediği anlamına gelebilir.

Bu sorunlar genellikle ECU yakıt enjeksiyonu, ateşleme zamanlaması veya sensör verileri gibi şeyleri düzgün bir şekilde yönetmediğinde gerçekleşir.ECU çok fazla veya çok az yakıt gönderirse, motor verimli bir şekilde çalışmayabilir, bu da kaba sürüş ve güç kaybına neden olabilir.Kıvılcım zamanlamasını yanlış kontrol ederse, motor yanlış veya dengesiz bir şekilde çalışabilir.Ayrıca, ECU sensör verilerini yanlış okursa, motorun hava yakıt karışımında zayıf ayarlamalar yapabilir ve bu da daha fazla soruna yol açabilir.Bu sorunlar sadece sürüşü zorlaştırmakla kalmaz, aynı zamanda yakıt harcayabilir ve kirliliği artırabilir.Kontrolsüz bırakılırsa, önemli motor parçalarına zarar verebilir ve pahalı onarımlara yol açabilirler.

Motor ışığı aktivasyonunu kontrol edin

Motor ışığı (CEL), araçtaki bir şeyin yanlış olabileceğinin ana işaretlerinden biridir ve genellikle motor kontrol ünitesi (ECU) ile ilgili sorunlarla bağlantılı olabilir.Bu ışık, araç bir sorunu algıladığında sürücülere uyarak yardımcı olmak içindir, ancak bazen hatalı bir ECU yanlış nedenlerle açılmasına neden olabilir.ECU, otomobilin beyni gibidir, farklı sensörlerden gelen bilgileri okur ve her şeyin sorunsuz çalıştığından emin olur.ECU'nun bir sorunu varsa, bu bilgileri yanlış okuyabilir ve gerçek sorunu eşleşmeyen hata kodları gönderebilir.Bu, sorunu kafa karıştırıcı teşhis edebilir, çünkü mekanikler gerçek sorun ECU'nun kendisinde olduğunda gerçekten iyi çalışan parçaları kontrol edebilir ve değiştirebilir.

CEL uzun süre devam ederse ve net bir mekanik problem yoksa, bu ECU'nun doğru çalışmadığı anlamına gelebilir.Normalde, CEL gerçek bir sorun olduğunda açılır ve bazı durumlarda, sorun ciddi ise göz kırpabilir.Ancak ECU hatalı olduğunda, onarımlar yapıldıktan sonra bile ışık devam edebilir veya rastgele zamanlarda açılıp açılabilir.Gerçek neden bulunmazsa bu, gereksiz düzeltmelere ve hayal kırıklığına yol açabilir.Emin olmak için, düzgün çalışıp çalışmadığını kontrol etmek için ECU'da özel testler yapın.ECU sorunsa, aracın uyarı sisteminin tekrar doğru çalıştığından emin olmak için sıfırlanması, yeniden programlanması veya değiştirilmesi gerekebilir.

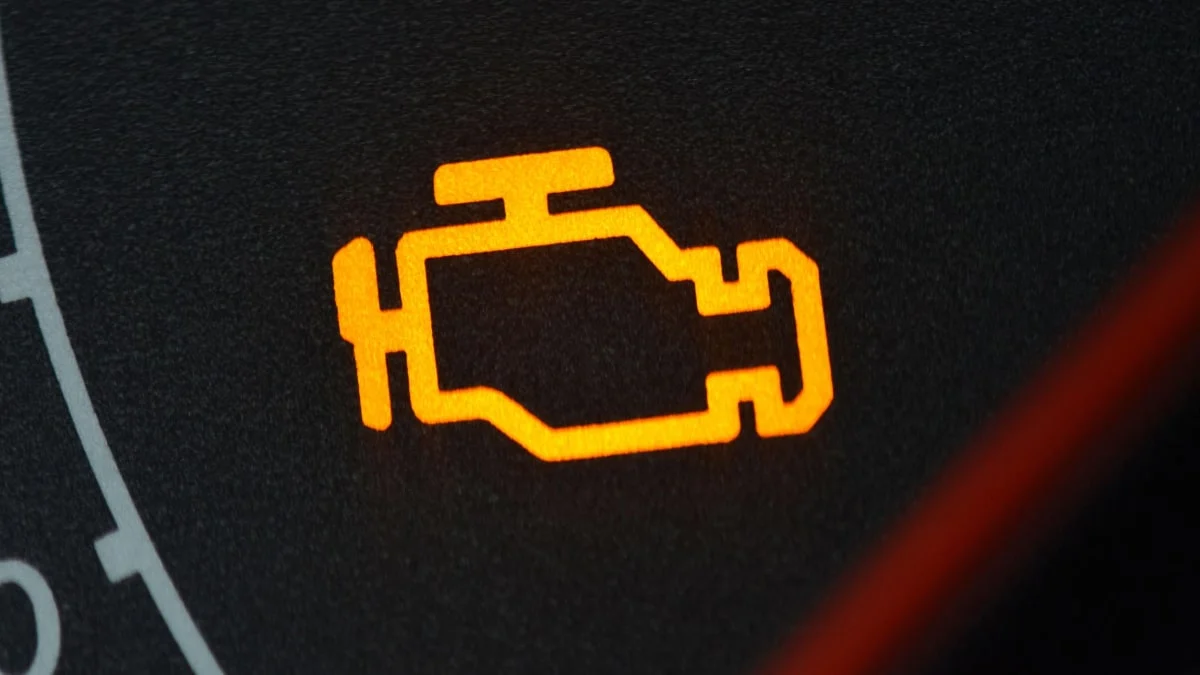

Şekil 5. Motor Işığı (CEL) ve ECU Diagnostics'i kontrol edin

Artan emisyon

Motor Kontrol Ünitesi (ECU), bir aracın yakıtı nasıl yaktığını ve emisyonları nasıl serbest bıraktığını kontrol etmek için çok önemlidir.Doğru çalışırken, motorun sorunsuz çalışması ve daha az zararlı gaz üretmesi için doğru yakıt ve hava dengesini korur.Bununla birlikte, ECU düzgün çalışmıyorsa, hava ile çok fazla veya çok az yakıtı karıştırabilir ve motorun yakıtı verimsiz bir şekilde yakmasına neden olabilir.Bu, karbon monoksit ve havayı kirleten diğer kirleticiler gibi zararlı emisyonlarda bir artışa yol açabilir.Arızalı bir ECU, araçların çevre standartlarını karşılamasını sağlamak için birçok yerde gerekli olan bir emisyon testinde başarısız olabilir.Bazı durumlarda, hatalı bir ECU egzozdan çıkmasına kalın veya koyu dumanın çıkmasına neden olabilir, bu da yakıtın tamamen yanmadığının bir işaretidir.Bu sadece çevreye zarar vermekle kalmaz, aynı zamanda motorun performansını da etkiler ve göz ardı edilirse pahalı onarımlara yol açabilir.

Bir araç normalden daha fazla emisyon bırakmaya başlarsa, ECU'nun olması gerektiği gibi çalışmadığının bir işareti olabilir.Sürücü daha fazla egzoz dumanı fark edebilir, bu da yakıtın düzgün yanmadığı anlamına gelebilir.Dizel araçlar için, siyah duman genellikle çok fazla yakıt kullanıldığı anlamına gelirken, benzinle çalışan arabalar ECU hatalıysa daha fazla karbon emisyonu bırakabilir.Yüksek emisyonlar sadece çevre için kötü değildir, aynı zamanda yakıt verimliliğini de etkileyebilir ve motorun gerektiğinden daha fazla çalışmasını sağlayabilir.Bu, motor gücünün azalması ve daha yüksek yakıt maliyetleri gibi diğer sorunlara yol açabilir.Emisyonlar aniden artarsa, soruna neden olup olmadığını görmek için ECU'yu kontrol etmek önemlidir.ECU sorunlarının erken düzeltilmesi, daha büyük motor sorunlarının önlenmesine yardımcı olabilir ve yasal emisyon sınırları içinde kalırken aracın verimli bir şekilde çalışmasını sağlayabilir.

Bir motor kontrol ünitesi nasıl çalışır?

Bir motor kontrol ünitesi (ECU), motor performansını ve verimliliğini yönetmekten sorumlu modern bir aracın beynidir.Sürekli olarak çeşitli sensörlerden verileri toplar ve yakıt tüketimini, emisyonları ve güç çıkışını optimize etmek için ayarlamalar yapar.Anahtar girişlerini analiz ederek ECU, motorun farklı sürüş koşullarında sorunsuz ve güvenli bir şekilde çalışmasını sağlar.ECU monitörlerinin önemli bir girişi motor hızıdır (RPM).ECU, bu verileri yakıt enjeksiyonunu ve ateşleme zamanlamasını kontrol etmek için kullanır ve motorun farklı hızlarda verimli bir şekilde çalıştığından emin olur.Uygun zamanlama, yakıt ekonomisini iyileştirmeye yardımcı olur ve motor çalmayı önler, bu da zaman içinde hasara neden olabilir.Gaz kelebeği konum sensörü ECU'ya sürücünün hızlandırıcıya ne kadar bastığını söyler.Bu bilgilere dayanarak, ECU doğru miktarda güç sağlamak için hava ve yakıt karışımını ayarlar.Sürücü hızlandırıcıya daha fazla basarsa, ECU daha fazla güç sağlamak için yakıt enjeksiyonunu arttırır ve gaz kelebeği serbest bırakılırsa, enerji tasarrufu için yakıtı azaltır.

ECU ayrıca hava-yakıt oranını ince ayarlamak için manifold mutlak basınç (MAP) sensörüne ve giriş hava sıcaklığı sensörüne de dayanır.Harita sensörü, emme manifoldundaki hava basıncını ölçerken, giriş hava sıcaklığı sensörü hava sıcaklığını algılar.Birlikte, bu girdiler ECU'nun farklı hava ve yükseklik koşulları altında verimli yanma için gereken doğru miktarda yakıt miktarını belirlemesine yardımcı olur.Son olarak, ECU verimliliği artırır ve oksijen sensörü ve vuruş sensörü sinyallerini analiz ederek motor hasarını önler.Oksijen sensörü, yakıt karışımının doğru yandığından emin olmak için egzoz gazlarını kontrol ederek emisyonları azaltır.Vurma sensörü, motor çalmanın neden olduğu anormal titreşimleri tespit ederek ECU'nun ateşleme zamanlamasını ayarlamasına ve hasarı önlemesine izin verir.Tüm bu girişleri işleyerek ECU, motorun sorunsuz çalışmasına, performansı, yakıt verimliliğini ve güvenilirliği artırmaya yardımcı olur.

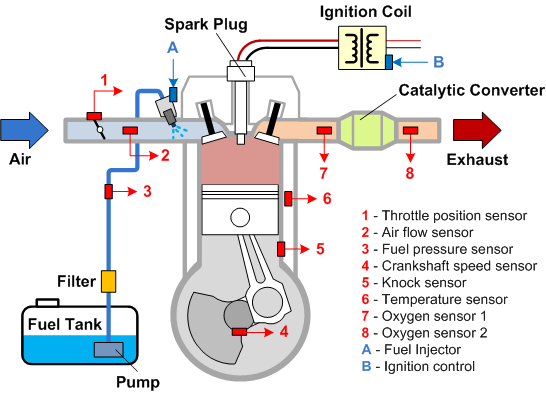

Şekil 6. ECU sensörü girişleri ve motor kontrol sistemi

Multimetre nedir?

Multimetre, bir motor kontrol ünitesi (ECU) gibi elektrik parçalarını kontrol etmek için kullanılan önemli bir araçtır.Bu cihaz, farklı elektrik değerlerinin ölçülmesine yardımcı olur, bu da bir ECU veya diğer elektronik sistemlerde sorunları bulmayı ve düzeltmeyi kolaylaştırır.Bir multimetre olmadan, elektrik sorunları bulmak çok daha zor olacaktır, çünkü bir sistemde elektriğin nasıl çalıştığı hakkında net bilgi verir.Multimetre ölçümlerinin voltaj, akım ve dirençtir üç ana şey. Gerilim ECU'nun doğru miktarda güç alıp almadığını kontrol eder, bu önemlidir, çünkü çok fazla veya çok az sorun yaratabilir. Akım Bize ECU'dan elektriğin nasıl aktığını söyler ve her şeyin olması gerektiği gibi çalıştığından emin olur. Rezistans ECU'nun düzgün çalışmasını engelleyebilecek kırık bağlantıların veya hasarlı parçaların bulunmasına yardımcı olur.Bir multimetrenin nasıl kullanılacağını öğrenmek, elektrik sistemleriyle çalışan herkes için çok yararlıdır, çünkü sorun gidermeyi daha hızlı ve daha kolay hale getirir.

İki ana multimetre türü vardır: dijital ve analog. Dijital multimetreler (DMMS) en yaygın olanıdır, çünkü bir ekranda kesin sayılar gösterirler, okumayı kolaylaştırır ve hata şansını azaltır.Birçok dijital multimetre, otomatik ranging gibi özelliklere sahiptir, bu da otomatik olarak doğru ayarı seçtikleri ve yeni başlayanlar için bile kullanımı kolaylaştırdıkları anlamına gelir. Analog multimetrelerÖte yandan, ölçümü göstermek için hareket eden bir iğneye sahip olun.Bunlar, voltaj seviyelerinin yukarı ve aşağı gittiği gibi değişiklikleri görmeniz gerektiğinde yararlıdır.Dijital multimetreler doğru okumalar için daha iyi olsa da, analog multimetreler zaman içinde değişen sinyalleri kontrol etmek için hala yararlıdır.Her iki türün de kendi avantajları vardır ve aralarındaki seçim ne tür işlerin yapılması gerektiğine bağlıdır.

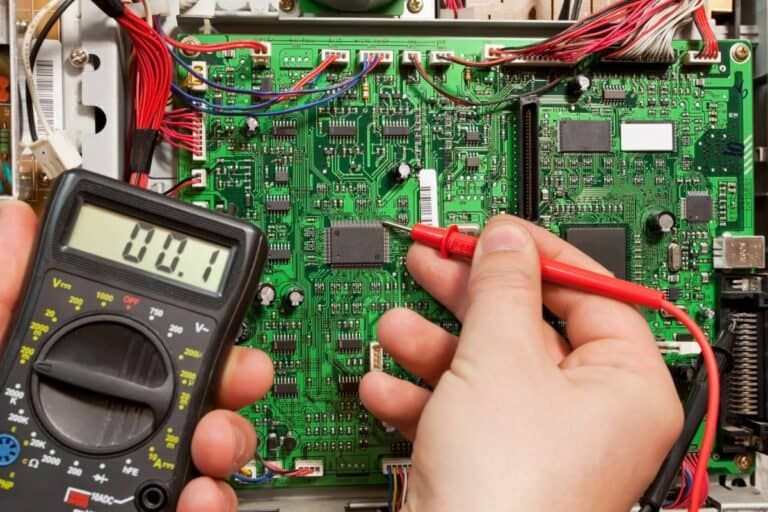

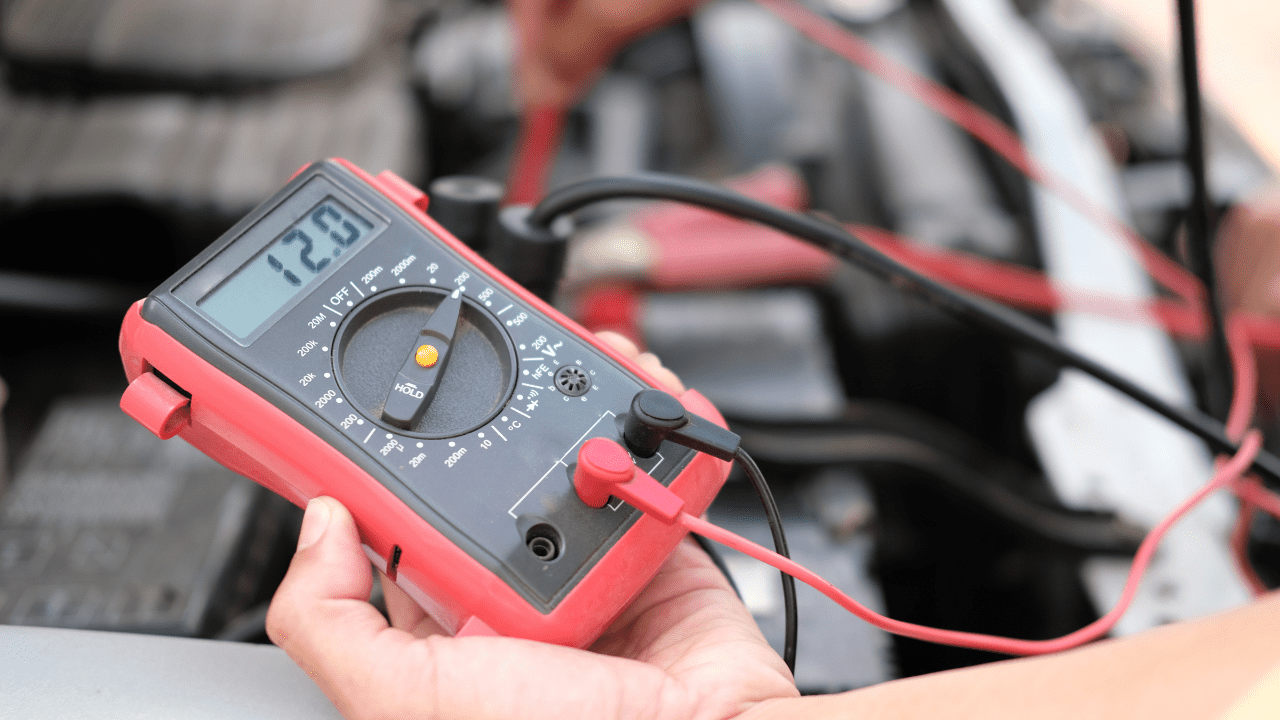

Şekil 7. Multimetre

Bir ECU'yu bir multimetre ile test etmek

Bir motor kontrol ünitesinin (ECU) bir multimetre ile düzgün çalışıp çalışmadığını kontrol etmek için şu adımları izleyin:

1. Adım: ECU testine hazırlık

Gerekli araçlar ve ekipman

• OBD-II Tarayıcı-Teşhis Sorun Kodlarını (DTC'ler) alır ve verileri izler.

• Multimetre - ECU devrelerinde voltaj, direnç ve sürekliliği ölçer.

• Osiloskop - sinyal hızlarını ve dalga formlarını analiz eder.

• ECU Test Kabuğu - Problama için güvenli bağlantılar sağlar.

• Teşhis Yazılımı - Gelişmiş ECU analizi ve izleme sağlar.

• Temel el aletleri - tornavida, pense ve konektörlere erişmek için bir soket seti içerir.

• Koruyucu dişli - koruma için güvenlik gözlükleri ve eldivenler.

Güvenlik Hususları

• Pilin bağlantısını kesin - potansiyel kısa devreleri önler.

• Sistemi soğutun - Sıcak bileşenlerden yanıklardan kaçının.

• Elektronikleri dikkatli bir şekilde işleyin - statik hasarı önler.

• Üretici yönergelerini izleyin - her zaman servis kılavuzuna başvurun.

• Havalandırılmış bir alanda çalışın - iyi hava sirkülasyonu sağlar.

• Doğru araçları kullanın - doğru teşhis sağlar.

2. Adım: ECU'nun test edilmesi

ECU güç kaynağı voltajlarını kontrol etmek

Herhangi bir elektrik çalışmasına başlamadan önce, motoru ve ateşlemeyi kapatarak aracın tamamen kapatıldığından emin olun.Kazara kısa devreleri veya ECU'ya potansiyel hasarı önlemek için, aracın pilinin negatif (-) terminalini ayırın.Ardından, araç modeline bağlı olarak genellikle motor bölmesine, gösterge tablosunda veya eldiven bölmesinin yakınında konumlandırılan motor kontrol ünitesini (ECU) bulun.Emin değilseniz, kesin konum ayrıntıları için aracın servis kılavuzuna bakın.

Başlamak için, kadranı çevirerek multimetreyi kurun DC voltaj modu.Multimetrenin manuel aralık ayarı varsa, 20V Ortak otomotiv voltajlarını güvenli bir şekilde ölçmek için.Ardından, pili yeniden takarak yeniden bağlayın. negatif (-) terminal Sisteme gücü geri yüklemek için.Pil bağlandıktan sonra, multimetre kablosunu takmaya devam edin.Bağla Siyah kurşun (negatif) araç şasisi veya pilin negatif terminali gibi iyi bir topraklama noktasına.Sonra bağlayın kırmızı kurşun (pozitif) ECU’nun güç giriş terminaline, doğru pimin kullanıldığından emin olmak için kablo şemasına atıfta bulunur.Bağlantıları sabitledikten sonra, motoru başlatmadan kontağı açık konuma getirin, bu da ECU'ya akma gücünü sağlar ve voltaj ölçümünü etkinleştirir.Son olarak, multimetre ekranını kontrol edin ve ölçülen voltaj okumalarını not edin.

Voltaj okumaları +12V ana güç kaynağı için, +5V sensör gücü için ve +3.3v Bazı düşük voltaj devreleri için.Ölçülen voltaj beklenenden daha düşükse veya tamamen eksikse, bu, kablolama, sigortalar veya ECU'nun güç kaynağı ile ilgili potansiyel sorunları gösterebilir.Sorunu teşhis etmek ve çözmek için daha fazla inceleme gerekebilir.

Sensör girişlerini ve çıkışlarını test etme

Testten önce, motor performansındaki sensörleri tanımlamak önemlidir.En önemlisi Oksijen sensörü (O₂)egzoz gazlarındaki oksijen seviyesini izleyen ve hava yakıt karışımını optimal yanma için ayarlamaya yardımcı olur.. Gaz kelebeği konum sensörü (TPS) Motorun ne kadar havaya girdiğini belirleyerek gaz kelebeği valfinin konumunu tespit eder.Benzer şekilde, Kütle Hava Akışı Sensörü (MAF) Motora akan hava miktarını ölçerek sistemin yakıt enjeksiyonunu buna göre düzenlemesine izin verir.Ayrıca, çeşitli Sıcaklık SensörleriSoğutucu sıcaklık sensörü ve emme havası sıcaklık sensörü gibi, motor zamanlamasını ve yakıt karışımını sıcaklık okumalarına göre ayarlamaya yardımcı olur.

Bu sensörleri test etmek için, test edilen sensör türüne göre multimetreyi uygun moda ayarlayarak başlayın.Oksijen sensörü (O₂) ve gaz kelebeği konum sensörü (TPS) gibi bir voltaj sinyali çıkaran sensörler için multimetreyi DC voltaj moduna ayarlayın.Sıcaklık sensörleri gibi direnci ölçen sensörler için multimetreyi direnç (OHM) moduna geçirin.Ardından, okumanın diğer bileşenlerden etkilenmemesini sağlamak için sensörü bulun ve elektrik konnektörünü dikkatlice ayırın.Kesildikten sonra, multimetre problarını sensörün doğru terminallerine yerleştirin ve multimetre üzerinde görüntülenen voltajı veya direnci kaydedin.Son olarak, ölçülen değerleri, aracın hizmet kılavuzunda bulunan üreticinin spesifikasyonlarıyla karşılaştırın.Okumalar önerilen aralığın dışına düşerse, sensör hatalı olabilir ve daha fazla tanı veya değiştirme gerektirebilir.

Sensör okumaları, harici girişlere yanıt olarak değişmelidir, bu da düzgün çalıştıklarını gösterir.Örneğin, gaz kelebeğine basıldığında, gaz kelebeği pozisyonu (TPS) voltajı artmalı ve gaz kelebeği konumundaki değişikliği yansıtır.Bir sensör beklendiği gibi yanıt vermezse veya varyasyon olmadan sürekli bir okuma sağlarsa, arızalı olabilir ve daha fazla inceleme veya değiştirme gerektirebilir.

ECU iletişim sinyallerini doğrulama

Motor Kontrol Ünitesinin (ECU) aracın teşhis sistemi ile uygun şekilde iletişim kurduğundan emin olmak için bu adımları dikkatle takip edin.ECU iletişim sinyallerini doğrulamaya başlamak için, önce OBD-II (yerleşik teşhis) Araçtaki bağlantı noktası, tipik olarak sürücü koltuğunun yakınındaki gösterge panelinin altında bulunur.Bir kez bulunduktan sonra, ECU ile kararlı bir bağlantı kurmak için OBD-II tarayıcısı güvenli bir şekilde takın.Ardından, motoru başlatmadan kontak anahtarını açık pozisyona çevirin.Tarayıcı bağlı olduğunda, tarayıcının arayüzünde gezinerek ECU verilerine erişin.Sensör okumalarını alın, depolanmış teşhis sorun kodlarını (DTC'ler) kontrol edin ve ECU'nun iletişim durumunu değerlendirmek için diğer ilgili sistem bilgilerini inceleyin.

ECU verilerini incelerken, uygun iletişimi sağlamak için anahtar parametreleri doğrulayın.Kontrol ederek başlayın Motor RPM (dakikada devrimler) Değerlerin doğru görüntülendiğini doğrulamak için.Beklenmedik dalgalanmalar veya sıfır okuma bir iletişim sorununu gösterebilir.Sonra, inceleyin Soğutucu Sıcaklığı Sıcaklık sensörünün doğru veriler sağladığından emin olmak için, alışılmadık derecede yüksek veya düşük okumalar bir soruna işaret edebilir.İnceleyin Sensör Okumaları Düzgün çalıştıklarını doğrulamak için oksijen sensörü, gaz kelebeği konum sensörü ve kütle hava akışı sensörü gibi bileşenlerden.Son olarak, herhangi bir Teşhis Sorun Kodları (DTC'ler) ECU'da depolanır, çünkü bu kodlar potansiyel sistem arızalarının belirlenmesine yardımcı olabilir.

OBD-II tarayıcısı eksik, aralıklı veya yanlış sinyaller görüntülerse, potansiyel nedenleri araştırmak önemlidir.Yaygın bir sorun, hasarlı, yıpranmış veya aşındırılmış kablolar, ECU ve tarayıcı arasındaki iletişimi bozabilir.Bağlantı kablo demetini, görünür herhangi bir aşınma veya hasar belirtisi açısından dikkatlice inceleyin.Başka bir olası neden gevşek konektörlerdir.Elektrik konektörleri güvenli bir şekilde sabitlenmezse, aralıklı sinyal kaybına veya zayıf bağlantılara neden olabilirler.ECU ile stabil iletişimi sürdürmek için tüm konektörlerin uygun şekilde oturduğundan ve kir veya korozyondan uzak olduğundan emin olun.

Adım 3: Test sonuçlarını yorumlama

Test verilerini topladıktan sonra, sonuçları doğru bir şekilde yorumlamak önemlidir.Bu adım, ölçülen değerlerin beklenen normal okumalarla karşılaştırılmasını ve bir sorunu gösterebilecek anormalliklerin tanımlanmasını içerir.

Beklenen (normal) okumalar

Bir sistemin düzgün çalışması için, belirli elektrik ve sinyal değerleri üreticinin belirtilen aralığına düşmelidir.Güç kaynağı voltajları, ekipman kılavuzunda verilen özelliklerle eşleşmelidir.Voltaj doğruysa, güç kaynağı düzgün çalışır.Sensör sinyalleri de beklenen aralıkta olmalıdır.Örneğin, bir sıcaklık sensörü sıcaklık değiştikçe çıkışını ayarlamalı, bir basınç sensörü basınçtaki varyasyonlara uygun şekilde yanıt vermelidir.Sistem dijital iletişime dayanıyorsa, sinyaller net olmalı, hatalar içermemeli ve herhangi bir uyarı veya arıza kodları olmadan olmalıdır.

Anormal okumalar ve sorunlar

Ölçülen değerler beklenen aralıklardan saparsa, bu bir sorunu gösterebilir.Yaygın bir sorun, güç kaynağı düzensizlikleridir, voltaj çok yüksek veya çok düşükse, güç kaynağı, hatalı kablolama veya devrede arızalı bir bileşenle ilgili bir sorun olabilir.Tam bir voltaj eksikliği, şişmiş bir sigorta, bağlantısı kesilmiş bir tel veya arızalı bir güç modülü önerebilir.Sensör arızaları başka bir potansiyel sorundur, bir sensör yanlış okumalar sağlarsa veya giriş varyasyonlarına yanıt olarak değişmezse, hatalı olabilir.Ek olarak, gevşek, aşınmış veya hasarlı kablolama yanlış sensör okumalarına yol açabilir.İletişim hataları, sinyaller aralıklı ise veya hata kodları ortaya çıkıyorsa, iletişim kabloları, konektörler veya ECU (elektronik kontrol ünitesi) ile ilgili sorunları gösteren de ortaya çıkabilir.Kötü topraklama veya diğer elektronik bileşenlerden müdahale, iletişim sinyallerini daha da bozabilir ve bu da sistem arızalarına yol açabilir.

Bir ECU'yu bir multimetre ile test ederken önlemler

Bir motor kontrol ünitesini (ECU) multimetre ile test etmek, üniteye verilen hasarı önlemek ve doğru okumaları sağlamak için detaylara titizlikle dikkat gerektirir.ECU'lar hassas elektronik bileşenler içerdiğinden, uygunsuz test arızalara ve hatta kalıcı başarısızlığa yol açabilir.Riskleri en aza indirmek ve güvenilir sonuçlar elde etmek için, aşağıdaki güvenlik ve prosedür yönergelerine uyun:

Koruyucu eldiven giy

Elektrostatik deşarj (ESD), bir ECU'nun hassas iç bileşenlerine zarar verebilir, bu da arızalanmalara veya kalıcı başarısızlığa yol açabilir.Bu riski en aza indirmek için, üniteyi kullanırken daima koruyucu, anti-statik eldivenler giyin.Bu eldivenler, statik elektriğin ellerinizden hassas devrelere aktarılmasını önlemeye yardımcı olur.Topraklanmış bir yüzeye bağlı anti-statik bilek kayışı kullanmak, statik birikmeye karşı ekstra bir koruma tabakası sağlar.ESD korumasının ötesinde, eldivenler de ellerinizi elektrik bağlantılarına müdahale edebilecek kir, gres ve potansiyel kirleticilerden korur.Bazı otomotiv ortamları ECU'ları toz, neme ve yağa maruz bırakır, bunların hepsi iletkenliği etkileyebilir.Üniteyi ve ellerinizi temiz tutmak test sırasında daha doğru okumalar sağlar.

Görsel bir inceleme yapın

Herhangi bir elektrik test yapmadan önce, ECU'yu ve çevresindeki bileşenleri görünür bir aşınma veya hasar belirtileri için iyice inceleyin.Yanmış alanlar, korozyon, kırık kablolar veya gevşek konektörler arayın, çünkü bunlar ünitenin performansına müdahale edebilir ve yanlış okumalara yol açabilir.Herhangi bir fiziksel hasar tespit edilirse, daha fazla testle devam etmeden önce gerekli bileşenleri onarın veya değiştirin.ECU'nun kendisini denetlemeye ek olarak, kablo demeti ve konektörlerini bükülmüş pimler veya zayıf bağlantılar olup olmadığını kontrol edin.Gevşek veya hasarlı bir konektör, ECU arızasıyla karıştırılabilecek aralıklı sorunlara neden olabilir.Tüm bağlantıların güvenli ve iyi durumda olmasını sağlamak daha güvenilir teşhis sonuçları sağlamaya yardımcı olacaktır.

Multimetre işlevselliğini doğrulayın

Arızalı bir multimetre yanlış okumalar üretebilir ve ECU problemlerinin yanlış tanısı verilmesine yol açar.Herhangi bir teste başlamadan önce, multimetrenin uygun çalışır durumda olduğunu doğrulayın.Doğru ölçüm moduna (voltaj, direnç veya süreklilik) ayarlandığından emin olarak kalibrasyonunu kontrol ederek başlayın.Hatalı problar yanlış okumalara yol açabileceğinden, test problarını herhangi bir aşınma, çatlak veya kırık yalıtım açısından inceleyin.Multimetrenin pilinin yeterli şarj olduğunu doğrulayın.Zayıf veya tükenmiş bir pil, doğruluğunu etkileyebilir ve potansiyel olarak yanıltıcı sonuçlara neden olabilir.Bilinen bir voltaj kaynağını ölçmek gibi hızlı bir kendi kendine testi gerçekleştirmek, multimetrenin ECU'da kullanmadan önce düzgün çalıştığından emin olabilir.

Kontak anahtarını kapatın

Güvenlik ve doğruluk için, spesifik test prosedürü aksini gerektirmedikçe, multimetreyi ECU'ya bağlamadan önce daima aracın ateşlemesini kapatın.Ateşlemenin kapatılması, hem ECU'ya hem de multimetreye zarar verebilecek kısa devreler veya istenmeyen güç dalgalanmaları gibi elektrik tehlikelerinin önlenmesine yardımcı olur.Bazı teşhis testleri, canlı voltaj sinyallerini ölçmek için kontak anahtarının açık veya çalışma konumunda olmasını gerektirebilir.Bu gibi durumlarda, yanlış test prosedürlerinden kaçınmak için her zaman üreticinin yönergelerini izleyin.Bunu yapmamak ECU'nun durumunun yanlış yorumlanmasına veya hatta yeni sorunlar getirmesine yol açabilir.

Poweredken ECU'yu fişte çekmeyin

Aracın gücü açıkken ECU'nun bağlantısını kesmek, voltaj artışlarına veya elektriksel dalgalanmalara neden olabilir, bu da ünitede ve diğer elektronik sistemlerde geri dönüşü olmayan hasara neden olabilir.Bunu önlemek için, ECU'yu çıkarmadan önce her zaman kontağın kapalı olduğundan emin olun.Ek güvenlik için, ECU'nun test veya değiştirme için çıkarılması gerekiyorsa aracın pilini ayırın.ECU operasyonel iken güç kesintileri, depolanan verileri de bozabilir ve bu da potansiyel yeniden programlama sorunlarına yol açabilir.Bazı ECU'lar, güç aniden kaybolursa sıfırlanabilen veya bozulabilecek uyarlanabilir bellek ayarlarını tutar.Uygun önlemler almak ECU işlevselliğini korumaya yardımcı olur ve gereksiz komplikasyonları önler.

Doğru multimetre ayarlarını kullanın

Bir multimetrede yanlış voltaj veya direnç ayarları kullanmak, yanıltıcı test sonuçlarına veya ECU'ya zarar verebilir.Her zaman ölçüm almadan önce multimetrenin uygun aralığa ayarlandığını doğrulayın.Voltaj yerine direnci ölçme gibi yanlış ayarı seçmek yanlış veriler ve potansiyel olarak kısa out bileşenleri verebilir.ECU terminallerini araştırırken, kazara şortlardan kaçınmak için bakım kullanın.Bitişik pimlere aynı anda dokunmak, beklenmedik hatalara veya sistem hatalarına yol açabilecek istenmeyen elektrik yolları oluşturabilir.Test problarını daima dikkatlice işleyin ve doğru terminallerle sağlam, izole temas kurduklarından emin olun.

Üreticiye özgü test prosedürlerini takip edin

Her araç üreticisi ECU'ları, doğru testi sağlamak için takip edilmesi gereken belirli teşhis prosedürleriyle tasarlar.Herhangi bir ECU testi yapmadan önce her zaman servis kılavuzuna veya resmi belgelere bakın.Danışmanlık olmadan jenerik test yöntemleri kullanmak, üretici kılavuzları yanlış tanı, gereksiz kısım değiştirmelere ve hatta ECU'ya zarar verebilir.Üreticiler genellikle doğru sorun giderme için voltaj değerleri, direnç aralıkları ve test koşullarını belirtir.Bazı ECU'lar ayrıca belirli teşhis yapmak için özel araçlar veya yazılım gerektirir.Doğru prosedürlerin izlenmesi sadece kesin sonuçlar elde etmeye yardımcı olmakla kalmaz, aynı zamanda ECU'nun test işlemi boyunca optimal çalışma koşulunda kalmasını sağlar.

Çözüm

ECU, aracınızın sorunsuz ve verimli bir şekilde çalışmasını sağlamada önemli bir rol oynar.Valf zamanlaması, yakıt-hava karışımları ve ateşleme zamanlaması gibi önemli motor fonksiyonlarını kontrol ederek arabanızın daha iyi performans göstermesine ve daha az yakıt kullanmasına yardımcı olur.Kötü motor performansı, kontrol motoru ışığı açma veya artan kirlilik gibi ECU sorunlarının belirtilerini bilerek, daha büyük sorunlara neden olmadan önce sorunları hızlı bir şekilde tespit edebilir ve düzeltebilirsiniz.Bir multimetre ve bu kılavuzda verilen adımlarla, ECU'larının doğru çalışıp çalışmadığını, zamandan, para tasarrufu ve daha büyük motor sorunlarından kaçındığını kolayca kontrol edebilirsiniz.
