EPM7256SQC208-10 Kılavuz: Özellikler, Pinout, Programlama, Uygulamalar ve Veri Sayfası

Bu kılavuz, Intel tarafından yapılan (aslen Altera tarafından) yapılan bir programlanabilir çip olan EPM7256SQC208-10 ile ilgilidir.Max® 7000s ailesinden geliyor ve zaten bir cihazın içindeyken hızlı, güvenilir ve programlanması kolay olduğu biliniyor.Bu makale çipin ne yaptığını, nasıl çalıştığını, nerede kullanıldığını ve projeniz için güçlü ve esnek bir mantık cihazına ihtiyacınız varsa neden mükemmel bir seçim olduğunu açıklamaktadır.

Katalog

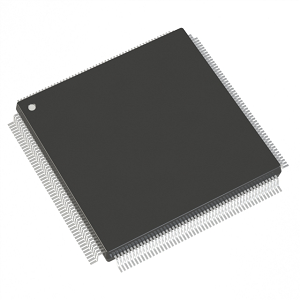

EPM7256SQC208-10 Genel Bakış

. EPM7256SQC208-10 sağlam programlanabilirliği ve mantık optimizasyon özellikleri ile bilinen yüksek performanslı bir CPLD aralığı olan Intel'in (eski Altera) Max® 7000s ailesinin bir parçasıdır.Bu model yaklaşık 5.000 kullanılabilir kapıya sahiptir ve 208 pimli bir plastik dörtlü düz paket (PQFP) içinde bulunan 256 makro kümelik içerir.128.2 MHz'e kadar bir frekansta çalışır ve maksimum 7.5 ns ve +70 ° C operasyonel sıcaklık tavanı ile 5.0 V çalışma voltajını destekler.Önemli bir özellik, yerleşik bir IEEE std aracılığıyla sistem içi programlanabilirliğidir.1149.1 JTAG arayüzü, dinamik yapılandırmayı etkinleştirme.Max® 7000s cihazları, 5 ns kadar hızlı pin-pin mantık gecikmeleri ve 175.4 MHz'e ulaşan karşı frekanslar gibi özellikler sunan gelişmiş CMOS teknolojisi kullanılarak üretilir.Aile çeşitli paket seçenekleri sunar ve bazı durumlarda% 50'den fazla azalma önemli güç tasarrufuna katkıda bulunan programlanabilir makro hücre parmak arası terliklerle tasarlanmıştır.Ayrıca, tescilli tasarımların korunması için bir güvenlik biti içerir.

Kuruluşunuzun sağlam bir programlanabilir mantık çözümüne ihtiyacı varsa, EPM7256SQC208-10 güvenilir bir seçimdir, bu nedenle toplu siparişinizi güvence altına almak için bugün bizimle iletişime geçin.

EPM7256SQC208-10 CAD modelleri

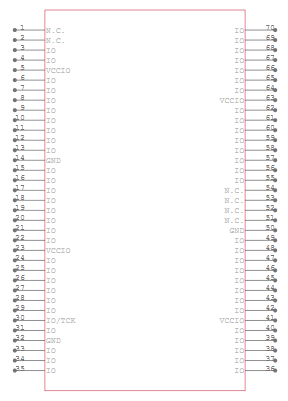

EPM7256SQC208-10 sembolü

EPM7256SQC208-10 ayak izi

EPM7256SQC208-10 3D Model

EPM7256SQC208-10 özellikleri

• Yüksek mantık yoğunluğu: EPM7256SQC208-10, yaklaşık 5.000 kullanılabilir kapı sağlar ve 256 makro kümelik içerir.Bu yüksek mantık kapasitesi, kompakt tasarımlarda karmaşık kombinasyonel devrelerin ve verimli mantık entegrasyonunun uygulanması için idealdir.

• Hızlı performans: Maksimum çalışma frekansı 128.2 MHz ve sadece 7.5 ns'lik bir yayılma gecikmesi ile bu CPLD, yüksek hızlı uygulamalar için iyi olan hızlı işlem ve hızlı yanıt süreleri sağlar.

• Sistem Programlanabilirliği (ISS): IEEE std ile donatılmıştır.1149.1 JTAG Arayüzü, cihaz, fiziksel kaldırmaya gerek kalmadan sistem içi programlama ve testlere izin verir, yinelemeli gelişim ve güncellemeleri kolaylaştırır.

• Gelişmiş mimarlık: Altera'nın ikinci nesil Max mimarisini kullanan ve gelişmiş CMOS teknolojisi ile üretilen EPM7256SQC208-10, çeşitli operasyonel ortamlarda güvenilirlik sağlayarak gelişmiş performans ve dayanıklılık sunar.

• Güç yönetimi: Cihaz, güç tüketimini makro hücre başına% 50'nin üzerinde azaltabilen, enerji tasarruflu tasarımları destekleyebilecek ve taşınabilir uygulamalarda pil ömrünü uzatabilen programlanabilir güç tasarrufu modlarına sahiptir.

• Güvenlik Özellikleri: Programlanabilir bir güvenlik biti, fikri mülkiyeti etkin bir şekilde koruyarak tescilli tasarımların yetkisiz erişimine ve kopyalanmasına karşı koruma sağlar.

• Geniş çalışma koşulları: 5.0 V'da çalışır ve +70 ° C'ye kadar sıcaklıklarda çalışabilen bu CPLD, çeşitli çevresel koşullara uyum sağlar ve hem endüstriyel hem de ticari uygulamalar için uygun hale gelir.

• Esnek G/Ç standartları : Hem 3.3 V hem de 5.0 V sistemleriyle uyumlu MultiVolt ™ G/Ç arayüz işlemlerini destekler.Bu esneklik, mevcut ve yeni donanımla kesintisiz entegrasyon sağlar, sistem karmaşıklığını ve maliyetlerini azaltır.

• Tasarım Desteği: EPM7256SQC208-10, bir dizi tasarım aracı ve programlama donanım seçenekleri ile desteklenir, geliştirme sürecini basitleştirir ve uyumluluk sorunlarından ziyade yeniliğe odaklanmaya izin verir.

EPM7256SQC208-10 Pinout Diyagramı

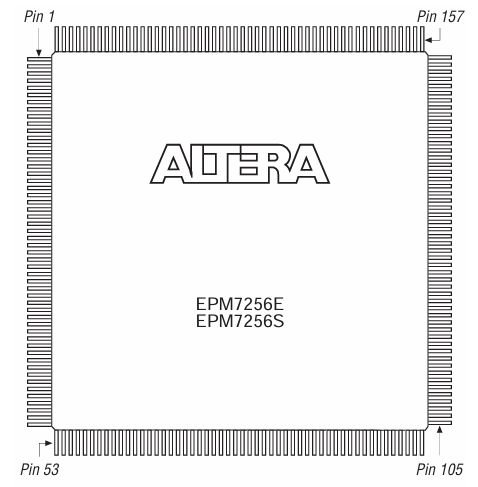

Bu diyagram, Altera'dan EPM7256SQC208-10 çipi için pim yerleşimini gösterir.Çipte, dört tarafın da kare şeklinde düzenlenmiş 208 pimi vardır.Pim 1 sol üst köşede başlar ve sayılar çipin etrafında saat yönünün tersine, sol taraftan pim 53'e, alttan pim 105'e, sağ tarafa 157'ye ve sağ üste geri döner.Etiketler, nereden başlayacağınızı ve çipin bir devre kartına nasıl doğru yerleştirileceğini bilmenize yardımcı olur.Merkezdeki isim, “EPM7256E / EPM7256S”, bu düzenin her iki çip versiyonu için çalıştığı anlamına gelir.Bu diyagram, çipe gücü, sinyalleri veya programlama hatlarını bağlarken önemlidir.

EPM7256SQC208-10 Blok Şeması

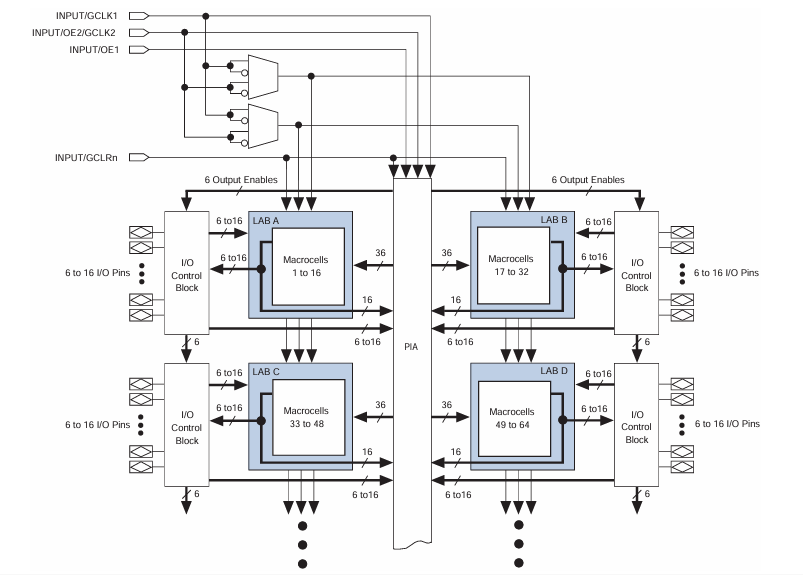

EPM7256SQC208-10'ın blok diyagramı, çipin dijital mantık görevlerini yerine getirmek için nasıl düzenlendiğini gösterir.A, B, C ve D Laboratuarında dört ana mantık bloğu vardır. Her blok, mantık çalışmasını yapan temel bina parçaları olan 16 makrookel içerir.Toplamda, çipin içinde 64 makro -içinde var.Bu mantık bloklarının etrafında, çipi giriş ve çıkış pimleri ile dış dünyaya bağlayan G/Ç kontrol blokları vardır.Her kontrol bloğu 6 ila 16 pimi yönetir ve sinyallerin gerektiğinde çipin içine veya dışına çıkmasına izin verir.

Merkezde, bir otoyol sistemi gibi hareket eden programlanabilir ara bağlantı dizisi (PIA), sinyallerin mantık blokları ve G/Ç pimleri arasında hareket etmesine izin veriyor.Bu, tasarımınız için ihtiyacınız olan herhangi bir şekilde verileri yönlendirmenizi sağlar.Sol üstte diyagram, Global Saat (GCLK), Çıktı Etkinleştir (OE) ve Clear (GCLR) gibi bazı kontrol girişlerini gösterir.Bu sinyaller, çip boyunca mantık devrelerinin zamanlamasını ve davranışını yönetmeye yardımcı olur.

EPM7256SQC208-10 özellikleri

Tip	Parametre
Üretici	Altera/Intel
Seri	Max® 7000s
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Programlanabilir Tür	Sistemde programlanabilir
Gecikme Süresi TPD (1) Maks.	10 ns
Voltaj besleme - iç	4.75V ~ 5.25V
Mantık öğelerinin/blokların sayısı	16
Makroel sayısı	256
Kapı Sayısı	5000
G/Ç sayısı	164
Çalışma sıcaklığı	0 ° C ~ 70 ° C (TA)
Montaj türü	Yüzey montajı
Paket / Dava	208-BFQFP
Tedarikçi Cihaz Paketi	208-PQFP (28x28)
Temel Ürün Numarası	EPM7256

EPM7256SQC208-10 Uygulamalar

Endüstriyel otomasyon

EPM7256SQC208-10, endüstriyel otomasyon sistemlerinde yaygın olarak kullanılmaktadır.Yüksek mantık yoğunluğu ve hızlı performansı, sensörler ve aktüatörlerle sorunsuz bir şekilde arayüz oluşturarak karmaşık kontrol görevlerini mümkün kılar.Bu CPLD, üretim hatları, süreç kontrol sistemleri ve robotik uygulamalarda hassasiyet ve verimliliği artırmak için idealdir.

Telekomünikasyon

Telekomünikasyonlarda, bu CPLD ağlardaki veri akışını ve sinyal bütünlüğünü yönetmede mükemmeldir.Sinyal dönüşümü, yönlendirme ve anahtarlarda ve yönlendiricilerde işleme gibi işlevleri destekleyerek sağlam ve verimli iletişim altyapıları sağlar.

Otomotiv sistemleri

Otomotiv endüstrisinde, bu cihaz motor yönetimi birimleri, bilgi-eğlence sistemleri ve sürücü yardım teknolojileri gibi sistemlerin güvenilirliğine ve gelişmişliğine katkıda bulunur.Farklı koşullar altında sağlam performansı, güvenlik açısından kritik uygulamalar için uygun hale getirir.

Tıbbi cihazlar

EPM7256SQC208-10'ın hassasiyeti ve programlanabilirliği, doğru kontrol ve güvenilir çalışmanın önemli olduğu tıbbi ekipmanlarda değerli hale getirir.Cihazlarda hasta yaşamları izlemek, teşhis enstrümanlarını yönetmek ve tedavi sunumunu otomatikleştirmek için kullanılır.

Havacılık ve Savunma

Havacılık ve savunmada EPM7256SQC208-10, uydu iletişimi, navigasyon yardımcıları ve askeri donanım kontrolleri gibi yüksek düzeyde güvenilirlik ve performans gerektiren sistemlerde kullanılır.Aşırı koşullar altında çalışma yeteneği faydalıdır.

Eğitim ve araştırma kurumları

Bu CPLD, yeniden programlanabilirliğinin ve esnekliğinin dijital tasarım ve elektroniklerde deney ve öğrenmeyi kolaylaştırdığı eğitim ortamlarında ve araştırma projelerinde de popülerdir.Çeşitli mantık tasarımlarını verimli bir şekilde prototiplemeye ve test etmeyi sağlar.

EPM7256SQC208-10 Benzer Parçalar

• EPM7256ERC208-12

• EPM7256SQC208-15

• EPM7256EQC160-20

EPM7256SQC208-10 Programlama Adımları

1. ISP modunu girin

Bu ilk adım, CPLD'yi normal çalışma modundan sistem içi programlama (ISS) moduna geçirdiği için önemlidir.Bu, JTAG arabirimi aracılığıyla belirli bir komut gönderilerek elde edilir.Bu işlem sırasında, CPLD'nin tüm G/Ç pimleri, diğer devre bileşenleriyle herhangi bir parazit veya çatışmayı önlemek için üç olarak belirlenir (devre dışı).ISP moduna geçiş cihazı güvenli programlama için hazırlar ve yaklaşık 1 milisaniyelik sürer.

2. Kimliği kontrol edin

ISS moduna girdikten sonra, sistem doğru cihazın programlandığından emin olmak için bir kimlik kontrolü gerçekleştirir.Bu, JTAG arayüzü aracılığıyla cihazın benzersiz silikon kimliğini okumayı içerir.Bu adım, programlama komutlarının ve verilerinin doğru cihaza gönderileceğini ve hatalı programlamayı ve potansiyel cihaz hasarını önleyeceğini doğrulamak için iyidir.

3. Toplu Sil

Yeni veriler programlanmadan önce, CPLD içindeki mevcut verilerin silinmesi gerekir.Toplu silme adımı, cihaz içindeki tüm programlanabilir hücreleri etkili bir şekilde temizler.Bu, silme talimatına kaydırılarak ve daha sonra tüm çipi silen 100 milisaniyelik bir darbe uygulayarak yapılır.Bu adım, önceki konfigürasyonların kalıntılarının yeni programlamaya müdahale etmemesini sağlamak için önemlidir.

4. Program

Bu adım, yeni yapılandırma verilerinin cihaza yazıldığı CPLD'nin gerçek programlamasını içerir.Veriler ve karşılık gelen adresler JTAG arayüzü aracılığıyla cihaza kaydırılır.Her adres ve veri çifti, verilerin CPLD'nin uçucu olmayan bellek hücrelerine doğru bir şekilde yazıldığından emin olmak için bir programlama darbesi gerektirir.Bu adım, cihazın bellek haritası boyunca her veri noktası için tekrarlanır.

5. Doğrulayın

Programlama sonrası, verilerin cihaza doğru bir şekilde yazıldığını doğrulamak gerekir.Bu doğrulama adımı, programlanmış verileri her adresten geri okumayı ve orijinal giriş verileriyle karşılaştırmayı içerir.Bu adım veri bütünlüğünü sağlar ve programlama işleminin herhangi bir hata olmadan başarılı olduğunu onaylar.

6. ISP modundan çıkın

Programlama işlemindeki son adım, ISS modundan çıkmak ve CPLD'yi normal çalışma moduna geri dönmektir.Bu, JTAG arabirimi aracılığıyla başka bir komut gönderilerek yapılır.Başarılı çıkıştan sonra, G/Ç pimleri yeniden etkinleştirilir ve cihaz normal işlevi sürdürür.Bu adım ayrıca tipik olarak yaklaşık 1 milisaniye sürer.

EPM7256SQC208-10 Avantajları

Kalıcı olmayan konfigürasyon

EPM7256SQC208-10, EEPROM teknolojisini kullanır ve yapılandırmasını kalıcı olarak saklamasına izin verir.Bu uçucu olmayan doğa, cihazın yapılandırma verilerini her çalıştığında harici bellekten yeniden yüklemesi gerekmediği anlamına gelir.Bu, daha hızlı başlangıç ​​süresiyle sonuçlanır ve ek yapılandırma depolama bileşenlerine olan ihtiyacı ortadan kaldırarak donanım tasarımının genel karmaşıklığını azaltır.

Sistem Programlanabilirliği (ISS)

EPM7256SQC208-10'ın göze çarpan özelliklerinden biri, sistem içi programlanabilirliğe desteğidir.Bu, cihazın fiziksel olarak kaldırılmasına gerek kalmadan son uygulamaya gömülürken programlanmasını ve yeniden programlanmasını sağlar.Bu özellik, geliştirme sırasında ve ürünün yaşam döngüsü boyunca esneklik ve kullanım kolaylığı sağlayarak güncellemeleri ve değişiklikleri basitleştirir.

Yüksek G/Ç sayısı ve mantık yoğunluğu

Cihaz, 256 makroöz ve 164 kullanıcı G/Ç pimi ile önemli miktarda mantık kaynağı ve G/Ç pimi sunar.Bu yüksek G/Ç sayısı ve mantık yoğunluğu, çoklu işlevlerin tek bir yongaya entegrasyonunu sağlar ve PCB'de alan korurken daha karmaşık tasarımları kolaylaştırır.Bu avantaj, tahta alanının premium olduğu ve çok işlevselliğin önemli olduğu uygulamalarda faydalıdır.

Hızlı Pin-Pint Gecikmesi

Sadece 10 ns'lik maksimum pin-pim gecikmesi ile EPM7256SQC208-10, yüksek hızlı mantık işlemleri gerçekleştirebilir.Bu hızlı yanıt süresi, sistemin katı performans kriterlerini karşılamasını sağlayan yüksek hızlı iletişim veya bilgi işlem gibi hızlı işleme özellikleri gerektiren uygulamalarda mükemmeldir.

Geniş voltaj uyumluluğu

EPM7256SQC208-10, voltaj uyumluluğu açısından esnek olacak şekilde tasarlanmıştır, 5 V ve G/Ç seviyelerini 3.3 V'da destekleyecek şekilde tasarlanmıştır. Bu çift voltaj kabiliyeti, cihazın voltaj seviyesi çevirmenler ve basitleştirici sistem tasarımı ihtiyacını azaltarak, cihazın hem 3,3 V hem de 5 V sistemiyle kolayca arayüzlemesini sağlar.

EPM7256SQC208-10 Ambalaj Boyutları

• Paket türü: 208-BFQFP (plastik dörtlü düz paket)

• Pin sayısı: 208 ipucu

• Vücut Boyutu (L × W): 28 mm × 28 mm

• Montaj stili: Yüzey Montaj Teknolojisi (SMT)

• Kurşun perdesi: Pimler arasında tipik olarak 0,5 mm (BFQFP için standart)

• Paket malzemesi: Plastik

• Paket Kalınlığı: Yaklaşık 3,5 mm (üretici tarafından biraz değişir)

• Termal özellikler: Maruz kalan ped yok;Kurul yoluyla standart ortam dağılımı

• Tepsiye Ambalaj: Hacim taşıma ve toplama ve yer otomasyonu için tepsilerde tedarik edilir

EPM7256SQC208-10 üretici

EPM7256SQC208-10 başlangıçta geliştirildi ve üretildi Altera Corporation, Max® 7000s Serisi CPLDS ile bilinen programlanabilir mantık cihazlarında önde gelen bir öncü.2015 yılında Altera tarafından satın alındı Intel Corporation, dünyanın en büyük yarı iletken üreticilerinden biri.Edinme işleminden bu yana Intel, Altera’nın CPLD ve FPGA teknolojilerini programlanabilir çözümler grubu altında desteklemeye ve entegre etmeye devam etti.EPM7256SQC208-10, Intel’in çok çeşitli endüstriyel, telekomünikasyon ve gömülü uygulamalar için tasarlanmış yüksek performanslı, sistem içi programlanabilir mantık çözümleri sunma mirasını temsil ediyor.Şimdi eski olarak sınıflandırılsa da, kısım Intel’in güvenilir ve esnek programlanabilir mantık cihazlarına olan uzun süredir devam eden bağlılığını yansıtıyor.

Çözüm

EPM7256SQC208-10, dijital sistemlerin sorunsuz çalışmasına yardımcı olan akıllı ve güvenilir bir çiptir.Güç tasarrufu sağlar, farklı voltajları destekler ve zaten yüklenirken programlamanıza olanak tanır, bu da güncellemeleri kolaylaştırır.Artık daha eski bir çip olmasına rağmen, diğerleri hala kullanıyor çünkü her türlü sistemde iyi çalışıyor.Tasarımınızda mantığı kontrol etmek için sağlam bir çiplere ihtiyacınız varsa, bu harika bir seçenektir.Toplu olarak sipariş vermek istiyorsanız bugün bizimle iletişime geçin.
