EPM7160ELC84-15: Veri Sayfası, Özellikler, Pinout, Programlama ve Uygulamalar

Bu kılavuz, özel dijital mantık devreleri oluşturmaya yardımcı olan özel bir çip olan EPM7160elc84-15 ile ilgilidir.Bir JTAG bağlantısı kullanarak programlayabilir ve hatta sisteminize zaten yüklenmişken güncelleyebilirsiniz.Ayrıca tasarımınızı korumak için güvenlik özelliklerine sahiptir.Bu makale, pim düzeni, özellikleri, kullanımları ve nasıl programlanacağı dahil çiple ilgili her şeyi açıklamaktadır.Makineler, arabalar veya ağ ekipmanı üzerinde çalışıyor olun, bu kılavuz bu çipin neden yararlı olduğunu anlamanıza yardımcı olur.

Katalog

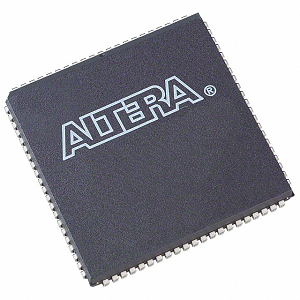

EPM7160elc84-15 Genel Bakış

. Epm7160elc84-15 Intel'in Altera'nın gelişmiş ikinci nesil Max mimarisini kullanan Max 7000 serisinin bir parçası.Üst düzey CMOS teknolojisi ile üretilen bu cihazlar, yüksek yoğunluklu ve yüksek performanslı dijital mantık devresi uygulamaları için uyarlanmıştır.Bu model 160 makro kümelik içerir ve karmaşık dijital sistemlerin ihtiyaçlarını karşılayan kabaca 3.200 kullanılabilir kapı sağlar.15 ns'lik tipik bir pin-pin gecikmesi ile 5V beslemesi üzerinde çalışır ve 175.4 MHz'e kadar olan karşı hızlara izin verir ve hızlı sinyal işleme ve verimli sistem performansı sağlar.Bu CPLD, IEEE cinsel yolla bulaşan hastalıklarla uyumlu entegre bir JTAG arayüzü aracılığıyla hem sistem içi programlamayı hem de yeniden programlamayı destekler.1149.1, kurulumdan sonra esnekliği ve güncellemelerin kolaylığını artırma.Ayrıca, fikri mülkiyetin korunması için değerli bir ek olan yapılandırma verilerinin yetkisiz kopyalanmasını önlemek için bir güvenlik biti özelliği sunar.

İşletmenizin ihtiyaç duyduğu her şeyi güvence altına almak istiyorsanız, şimdi bizimle toplu bir sipariş vermek için mükemmel bir zaman.Zaman tasarruf etmenize, maliyetleri azaltmanıza ve tam olarak ihtiyacınız olanı elde etmenize yardımcı olmaya hazırız.

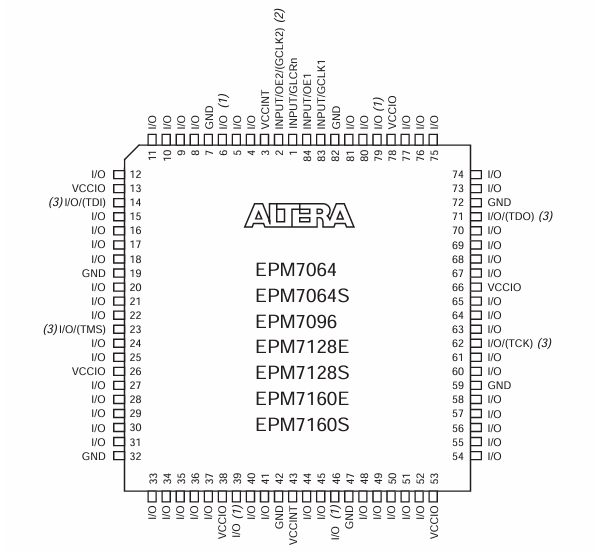

Epm7160elc84-15 pinout diyagramı

Pinout diyagramı Epm7160elc84-15 Cihaz, PLCC (plastik kurşunlu yonga taşıyıcı) paketinde 84 piminin fiziksel düzenini ve işlevselliğini göstermektedir.Diyagram, her bir pime işlevini gösteren belirli bir etiket atanan kare bir yapılandırma gösterir, örneğin G/Ç (giriş/çıkış), Gnd (zemin) veya VCCIO (G/Ç için besleme voltajı).Olarak etiketlenmiş pimler G/Ç Bir devredeki diğer cihazlarla arayüz oluşturmak için kullanılan yapılandırılabilir dijital giriş veya çıkış satırlarını temsil edin. VCCIO PINS besleme voltajı G/Ç bankaları, Ve Gnd Pimler zemin referansını sağlar.Özel fonksiyon pimleri TDI- TDO- TMS, Ve TCKiçin kullanılan Jtag Programlama ve sınır tarama testi.Ek olarak, pimler gibi Giriş1/clk1 Ve Giriş2/clk2 dahili mantık zamanlaması için saat veya kontrol sinyali girişleri olarak belirlenir.

EPM7160elc84-15 CAD modelleri

Epm7160elc84-15 sembolü

Epm7160elc84-15 ayak izi

EPM7160elc84-15 3D Model

Epm7160elc84-15 özellikleri

• Yüksek yoğunluklu mantık: EPM7160ELC84-15, 160 makro ve yaklaşık 3.200 kullanılabilir kapıyı sunar ve bu da karmaşık dijital tasarımlar için oldukça uygun hale getirir.Bu yoğunluk, birden fazla fonksiyonun tek bir cihaza entegrasyonunu sağlar ve daha kompakt ve verimli devre tasarımlarını kolaylaştırır.

• Hızlı performans: 15 ns maksimum yayılma gecikmesi ve 100 MHz'e kadar çalışma frekanslarını destekleme yeteneği ile bu CPLD, zamana duyarlı uygulamalar için hızlı sinyal işleme ve yüksek hızlı performans sağlar.

• Sistem Programlanabilirliği (ISS): Yerleşik bir IEEE std.1149.1 (JTAG) arayüzü, cihaz sistem içi programlamayı destekler.Bu özellik, cihazın kurulum sonrası programlanmasına ve yeniden programlanmasına izin verir, bu da fiziksel değiştirmeye gerek kalmadan güncellemeler ve işlevsellik değişiklikleri için esneklik sağlar.

• Multivolt ™ G/Ç arayüzü : Multivolt G/Ç arayüzü çeşitli çalışma voltajlarını destekleyerek CPLD'yi 5.0 V, 3.3 V ve 2.5 V mantık seviyeleriyle uyumlu hale getirir.Bu özellik, cihazın karışık voltaj sistemlerinde kullanılmasını sağlar ve farklı elektronik ortamlara uyarlanabilirliğini artırır.

• Esnek G/Ç yapılandırması: Çok yönlü arayüz seçenekleri sunan 64 programlanabilir G/Ç pimi sağlar.Bu esneklik, geniş bir bağlantı ve işlevselliği destekleyen çeşitli giriş/çıkış yapılandırmaları gerektiren uygulamalar için önemlidir.

• Eeprom tabanlı bellek: Yapılandırma depolama için EEPROM teknolojisini kullanarak CPLD 100 kata kadar yeniden programlanabilir.Bu uçucu olmayan bellek, cihazın güvenilirlik ve bakım kolaylığı için güç döngülerinden sonra bile yapılandırmasını korumasını sağlar.

• Güvenlik Özellikleri: Cihaz, programlanmış mantığa yetkisiz erişimi önleyen, fikri mülkiyeti korumayı ve güvenlik duyarlı ortamlardaki uygulamalar için iyi olan kurcalamayı önleyen bir güvenlik biti içerir.

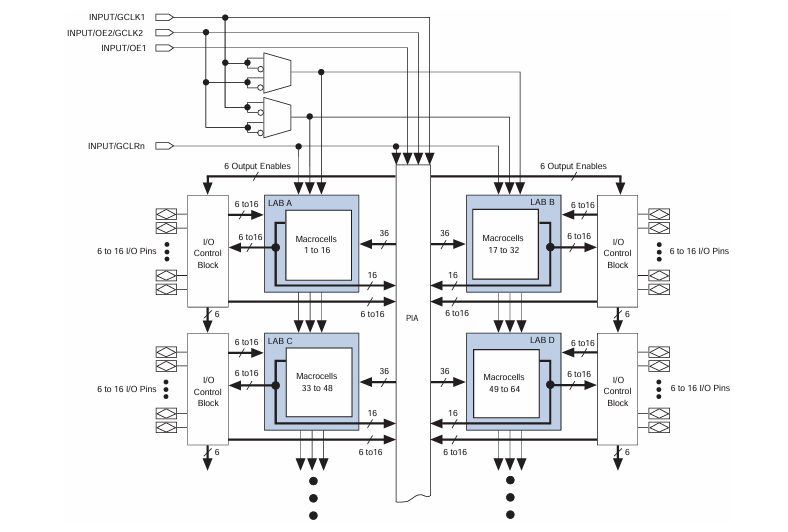

EPM7160elc84-15 blok diyagram

Blok şeması Epm7160elc84-15, dörtten oluşan iyi yapılandırılmış bir iç mimariyi temsil eder Mantık dizi blokları (laboratuvarlar) etiketlenmiş A- B- C, Ve D.Her laboratuvar içerir 16 Makro -, toplam yapmak 64 Makro -mantık işlevleri oluşturmak için bina birimleri.Bu makroeller, programlanabilir ara bağlantı ve kontrol sinyallerini kullanarak kombinasyonel veya kayıtlı mantık uygulayabilir.Merkezde, Programlanabilir ara bağlantı dizisi (PIA) İletişim omurgası olarak hizmet ederek sinyallerin esnek yönlendirmesini sağlayan Laboratuvar Ve G/Ç pimler.Her laboratuvar, 36 giriş hattı ve 16 çıkış hattı ile PIA'ya bağlanır ve yüksek derecede mantık bağlantısı sağlar.Çevresin etrafında, G/Ç kontrol blokları Giriş ve çıkış sinyallerini yönetin, doğrudan harici sistemle arayüz oluşturan taraf başına 6 ila 16 G/Ç pimi sunar.Ayrıca, senkronize ve merkezi mantık kontrolü için tüm laboratuvarlara dağıtılan Saat (GCLK1, GCLK2), çıkış etkinliği (OE1) ve Clear (GCLRN) gibi küresel kontrol sinyallerini gösterir.Bu sinyaller, tasarım esnekliği ve verimliliği sağlamak için çoklayıcılar aracılığıyla yönlendirilebilir.

Epm7160elc84-15 özellikleri

Tip	Parametre
Üretici	Altera/Intel
Seri	Max® 7000
Ambalajlama	Tüp
Parça durumu	Modası geçmiş
Programlanabilir Tür	EE PLD
Gecikme Süresi TPD (1) Maks.	15 ns
Voltaj besleme - iç	4.75V ~ 5.25V
Mantık öğelerinin/blokların sayısı	10
Makroel sayısı	160
Kapı Sayısı	3200
G/Ç sayısı	64
Çalışma sıcaklığı	0 ° C ~ 70 ° C (TA)
Montaj türü	Yüzey montajı
Paket / Dava	84-LCC (J-LEAD)
Tedarikçi Cihaz Paketi	84-PLCC (29.31x29.31)
Temel Ürün Numarası	EPM7160

EPM7160ELC84-15 Uygulamalar

Endüstriyel otomasyon

Endüstriyel otomasyonda EPM7160ELC84-15, programlanabilir mantık denetleyicileri (PLC'ler), motor kontrolörleri ve sensör arayüzleri içindeki mantığı kontrol etmek için kullanılır.Karmaşık mantık işlemlerini ve hızlı G/Ç değiştirmeyi işleme yeteneği, hassas kontrol ve zamanlama gerektiren otomasyon görevleri için idealdir.

Gömülü sistemler

Bu CPLD, boşluk ve güç verimliliğinin önemli olduğu gömülü sistemlerde yararlıdır.Robotik, Nesnelerin İnterneti (IoT) cihazlarında ve tüketici elektroniğinde uygulamalar bulur, burada programlanabilirliği belirli fonksiyonel gereksinimlere özelleştirme ve uyarlanabilirlik sağlar.

Telekomünikasyon

Cihaz, zamanlama, veri yönlendirme ve protokol işleme yönetmek için yönlendiriciler ve anahtarlar gibi telekomünikasyon ekipmanlarında kullanılır.Yüksek hızlı performansı ve farklı voltaj seviyelerinde çalışma yeteneği, güvenilirlik ve yüksek veri verimi gerektiren ağ altyapısı için uygun hale getirir.

Otomotiv elektroniği

Otomotiv sektöründe EPM7160ELC84-15, bilgi-eğlence sistemleri, vücut kontrol modülleri ve motor yönetim ünitelerindeki uygulamaları destekler.CPLD'nin çok çeşitli giriş/çıkış voltajları için sağlamlığı ve desteği, otomotiv ortamlarının zorlu koşullarında güvenilir bir şekilde performans göstermesini sağlar.

Tıbbi cihazlar

CPLD ayrıca tıbbi cihaz teknolojisinde, özellikle tanı ekipmanlarında ve hasta izleme sistemlerinde de uygulanır.Güvenlik özellikleri ve çeşitli çevre koşulları altında istikrarlı çalışması, hassas ve sağlık uygulamalarını güvenli ve verimli bir şekilde ele alabilmesini sağlar.

EPM7160elc84-15 Benzer Parçalar

• EPM7160EQC100-20

• Epm7160eli84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Programlama adımları

Intel'in Max 7000 serisinden bir CPLD olan EPM7160ELC84-15'in programlanması, cihazın özelliklere göre çalışmasını sağlamak için yapılandırılmış bir işlem içerir.İşte bu CPLD programlamada yer alan adımlar:

1. Tasarım girişi: VHDL veya Verilog gibi bir Donanım Açıklama Dili (HDL) veya dijital mantık tasarımınızı oluşturmak için grafik şematik bir yakalama aracı kullanarak başlayın.Bu ilk adım, CPLD'de uygulamak istediğiniz işlevselliğin temelini oluşturur.Tasarımınızı kodlama, derleme ve simüle etme araçları sağlayan Altera's Quartus II veya Max+Plus II gibi Max 7000 serisi ile uyumlu tasarım yazılımını kullanın.

2. derleme ve simülasyon: HDL kodunu veya şemasını CPLD'nin yürütebileceği ikili bir formatta çevirmek için tasarımınızı derleyin.Bu adım ayrıca herhangi bir sözdizimi hatasını kontrol eder ve mantığın tasarım gereksinimlerini karşılamasını sağlar.İşlevselliğini doğrulamak için derlenmiş tasarımı simüle edin.Bu, mantık ve zamanlamasını doğrulamak için tasarıma karşı test senaryoları çalıştırmayı içerir, fiziksel cihaza programlanmadan önce beklendiği gibi davranmasını sağlar.

3. Programlama Donanım Kurulumu: EPM7160ELC84-15'i uygun programlama donanımına bağlayın.Bu, ByteBasterMV, MasterBlaster veya USB-Blaster gibi cihazlarla bir JTAG arayüzü oluşturmayı içerebilir.CPLD'nin tipik olarak 5.0 V güç kaynağı kullanarak programlama için doğru yapılandırma modunda düzgün bir şekilde güçlendirildiğinden ve ayarlandığından emin olun.

4. Programlama Süreci: Programlama yazılımını açın (Quartus II programcı gibi) ve JTAG arayüzü aracılığıyla EPM7160ELC84-15'i tanıması için yapılandırın.Uygun programlama dosyasını (.pof veya .sof) yazılıma yükleyin.Bu dosyalar, CPLD'yi yapılandırmak için gerekli derlenmiş tasarım verilerini içerir.Tasarımı CPLD'ye aktarmak için yazılım içindeki programlama komutunu yürütün.Herhangi bir hata için işlemi izleyin ve başarılı programlama tamamlanmasını onaylayın.

5. Doğrulama: Programlama tamamlandıktan sonra, CPLD'nin amaçlanan başvurusunda doğru bir şekilde çalışmasını sağlamak için bir doğrulama işlemi gerçekleştirin.Bu, CPLD'nin uygulandığı gerçek sistem içinde sınır tarama testleri veya işlevsel testler yapmayı içerebilir.Tüm işlevlerin tasarlandığı gibi gerçekleştirildiğini ve cihazın sistemdeki diğer bileşenlerle doğru etkileşime girdiğini doğrulayın.

Epm7160elc84-15 avantajları

Maliyet etkinliği

EPM7160ELC84-15, daha yeni CPLS veya FPGA'larla ilişkili yüksek fiyat etiketi olmadan karmaşık mantık özelliklerine ihtiyaç duymak için uygun maliyetli bir çözümdür.Bu, bütçeye duyarlı projeler ve eğitim veya küçük ölçekli endüstriyel uygulamalar için cazip hale getirir.

Kalıcı olmayan konfigürasyon

EEPROM teknolojisini kullanan EPM7160ELC84-15, güç kapatıldığında bile programlanmış yapılandırmasını korur.Bu uçsuzluk, güç döngüleri arasındaki performansta cihaz güvenilirliği ve tutarlılığı sağlar ve harici kalıcı olmayan bellek bileşenlerine olan ihtiyacı ortadan kaldırır.

Geniş çalışma voltaj aralığı

Cihaz, değişen güç kaynaklarını barındıran ve hem eski hem de yeni sistem tasarımlarıyla uyumluluğu sağlayan, 4.75 V ila 5.25 V geniş bir çalışma voltajı aralığını desteklemektedir.Bu çok yönlülük, sistem bileşenlerinin aynı standart voltaj seviyelerini paylaşamayabileceği karışık voltaj ortamlarında faydalıdır.

Güvenilir performans

Cihaz, 15 ns'lik bir yayılma gecikmesi ve 100 MHz'e kadar çalışma frekansları için destek ile güvenilir bir performans sunar.Bu, mantık işlemlerinin zamanında ve verimli bir şekilde işlenmesini sağlar, bu da telekomünikasyon, otomotiv elektroniği ve endüstriyel kontrol sistemlerinde zamana duyarlı uygulamalar için uygun hale getirir.

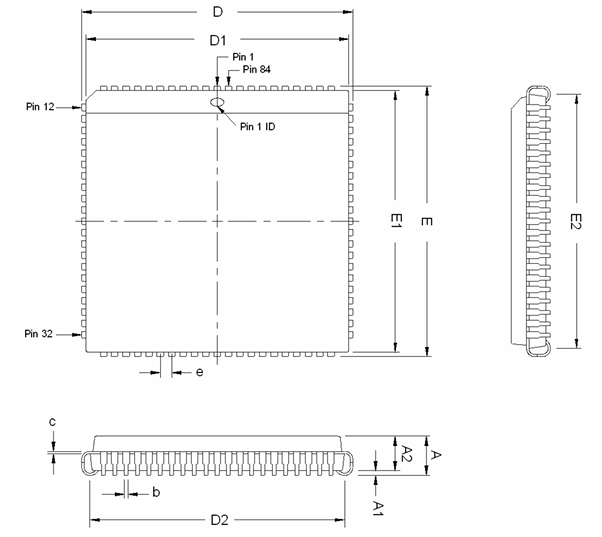

EPM7160ELC84-15 Ambalaj Boyutları

Paket Anahat Boyut Tablosu

Sembol	İnç
	Min.	Nom.	Maks.
A	0.165	0.172	0.18
A1	0.02	-	-
A2	0.150 tip
D	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
B	0.013	-	0.021
C	0.008 Tip
e	0.050 tip

Paket Anahat

EPM7160elc84-15 üretici

EPM7160elc84-15, Intel Corporation, yarı iletken teknolojisinde küresel bir lider.Başlangıçta Altera tarafından geliştirilen bu CPLD, 2015 yılında Altera'yı satın almasının ardından Intel'in ürün portföyünün bir parçası haline geldi. O zamandan beri Intel, EPM7160elc84-15 de dahil olmak üzere MAX 7000 serisini desteklemeye devam etti.Intel’in Yönetimi, cihazın gelişmiş üretim standartlarından, uzun vadeli güvenilirliğinden ve dokümantasyon desteğinden yararlanmasını sağlar.Şimdi eski olarak sınıflandırılsa da, Intel'in EPM7160ELC84-15 gibi programlanabilir mantık cihazlarındaki mirası dünya çapında eski sistemlerde ve özel uygulamalarda hizmet vermeye devam ediyor.

Çözüm

EPM7160ELC84-15, esnek programlanabilirlik ile uygun maliyetli mantık entegrasyonu arayan mühendisler ve sistem tasarımcıları için tasarlanmış oldukça yetenekli bir CPLD olarak durmaktadır.EEPROM tabanlı belleği, hızlı yayılma gecikmesi ve çoklu voltaj seviyeleri ile uyumluluğu, çeşitli elektronik ortamlar için güçlü bir uyum sağlar.Intel’in üretim mirası tarafından desteklenen ve Multivolt G/Ç ve JTAG uyumluluğu gibi özelliklerle inşa edilen cihaz, eskimesine rağmen miras ve uzman sistemlerde hizmet vermeye devam ediyor.İster endüstriyel otomasyonda, gömülü uygulamalarda veya telekom altyapısında çalışıyor olun, EPM7160ELC84-15 güvenilir performans ve uzun vadeli değer sunar.
