EPM7128ATC100-10 Programlanabilir Mantık Çipine Genel Bakış

Dijital sistemlerle çalışmak çoğu zaman farklı sinyal yollarına ve kontrol görevlerine uyum sağlayabilecek esnek bir mantığa ihtiyaç duyduğunuz anlamına gelir.EPM7128ATC100-10, elektronik sistemler içindeki zamanlamayı, yönlendirmeyi ve mantık kontrolünü yönetecek şekilde yapılandırılabilen programlanabilir bir mantık çözümü sunar.128 makro hücre ve binlerce kullanılabilir mantık kapısıyla, kompakt bir cihazın içinde özel mantık fonksiyonları oluşturabilirsiniz.Yüzeye montaj paketi modern devre kartlarına kolayca sığar; kararlı zamanlama ve esnek giriş ve çıkış bağlantıları ise gömülü sistemlerdeki birçok dijital kontrol görevini yerine getirmenize yardımcı olur.

Katalog

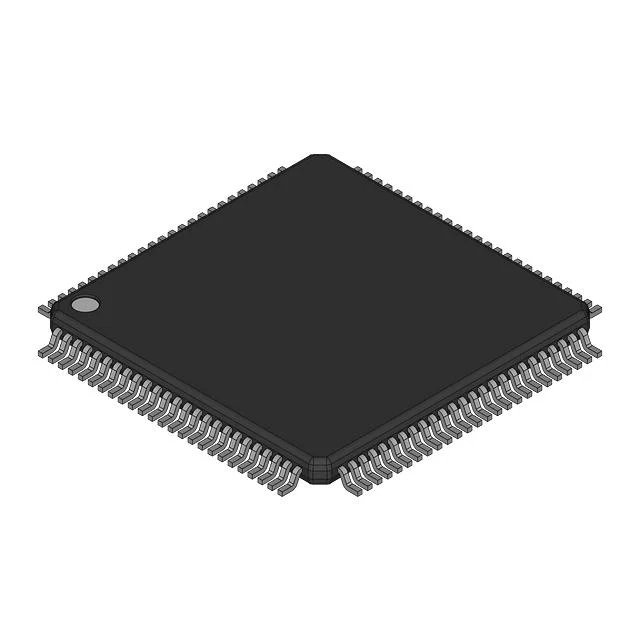

EPM7128ATC100-10 Genel Bakış

EPM7128ATC100-10 gömülü elektronik sistemlerde yapılandırılabilir dijital kontrol fonksiyonlarını uygulamak için tasarlanmış programlanabilir bir mantık cihazıdır.Cihaz, tasarımcıların kontrol mantığı, arayüz yönetimi ve durum makineleri gibi özel mantık devreleri oluşturmasına olanak tanıyan 128 makro hücre ve yaklaşık 2500 mantık kapısı içerir.Yapısı, sinyalleri cihaza dağıtan dahili bir yönlendirme ağı aracılığıyla birbirine bağlanan birden fazla mantık dizisi bloğu içindeki programlanabilir mantığı düzenler.3 V ila 3,6 V besleme aralığında çalışan ve 10 ns'ye kadar yayılma gecikmesini destekleyen bu sistem, öngörülebilir mantık zamanlaması sağlar.100 pinli TQFP paketi, alanın kısıtlı devre tasarımlarında kompakt yüzeye montaj kurulumunu destekler.

EPM7128ATC100-10'u mu arıyorsunuz?Mevcut stok, teslimat süresi ve fiyatları kontrol etmek için bizimle iletişime geçin.

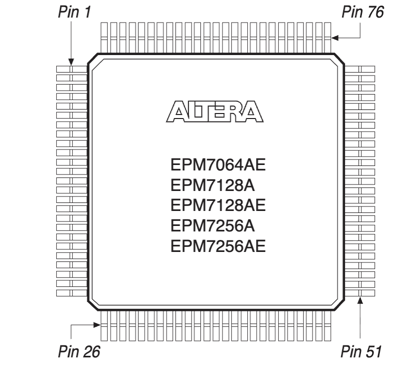

EPM7128ATC100-10'un Pin Yapılandırması

Kare paket düzeni, gövdenin dört yanından uzanan metal uçlara sahip dörtlü düz stilde bir cihaz sunar.Pim numaraları, sol üst köşedeki pim 1'den başlayarak ve kalan kenarlarda son pimler görünene kadar her iki tarafta devam ederek çevre çevresinde sırayla düzenlenir.Köşe göstergeleri, cihazın baskılı devre kartına doğru şekilde yerleştirilmesi için kullanılan önemli yönlendirme noktalarını işaretler.Orta alan, MAX 7000A programlanabilir mantık ailesiyle ilişkili cihaz tanımlama işaretlerini içerir.Kablo aralığı ve simetrik düzenleme, yüzeye montaj kurulumunu destekler ve her bir harici pinin kart üzerindeki sinyal yönlendirmesine bağlanmasına olanak tanır.

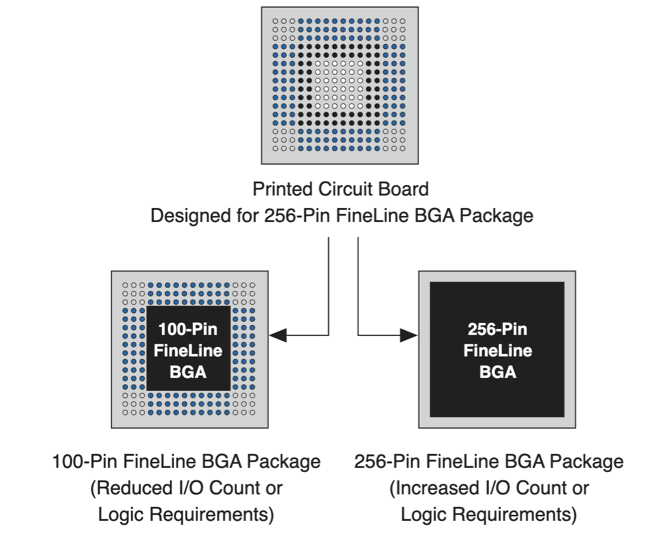

EPM7128ATC100-10 Pin Çıkışı Örneği

Pim düzenlemesi, birden fazla FineLine BGA paket boyutunu destekleyen, paylaşılan bir baskılı devre kartı düzenini gösterir.Orijinal olarak 256 pinli FineLine BGA ayak izi için hazırlanan merkezi kart tasarımı, yoğun bir lehim topu konumları ızgarasıyla gösterilmiştir.Düzen, uyumlu yönlendirme bağlantılarını korurken daha küçük bir 100 pinli FineLine BGA cihazının aynı pin alanına yerleştirilmesine olanak tanır.Daha küçük paket kurulduğunda dış bilya konumları kullanılmadan kalırken, daha büyük cihaz için tam ızgara kullanılır.Bu düzenleme, PCB düzenini değiştirmeden, farklı giriş çıkış sayılarına veya mantık gereksinimlerine sahip cihazları destekleyen tek kart tasarımına olanak tanır.

EPM7128ATC100-10'un özellikleri

Programlanabilir Mantık Mimarisi

Cihaz, üretim sonrasında dijital devrelerin yapılandırılmasına olanak sağlayan makro hücre tabanlı programlanabilir mantık yapısını kullanmaktadır.Her bir makro hücre, birleşimsel mantık veya kayıtlı mantık fonksiyonlarını uygulayabilir; bu da tasarımcılara kontrol yolları, sinyal yönlendirme mantığı ve zamanlama devreleri oluştururken esneklik sağlar.Bu mimari, öngörülebilir mantık davranışını korurken birden fazla ayrık mantık fonksiyonunun tek bir cihaza entegre edilmesine olanak tanır.

Yapılandırılmış Mantık Dizisi Blokları

Dahili mantık kaynakları, makro hücreleri gruplandıran ve yönlendirme kaynaklarını paylaşan mantık dizisi blokları halinde düzenlenir.Bu düzenleme dahili sinyal dağıtımını basitleştirir ve cihaz genelinde kararlı mantıksal çalışmanın korunmasına yardımcı olur.Sinyaller, karmaşık dijital mantık düzenlemelerini destekleyen dahili bir ara bağlantı ağı aracılığıyla bloklar arasında yönlendirilebilir.

Geniş Giriş ve Çıkış Bağlantısı

Seksen dörde kadar giriş ve çıkış pini, cihazın gömülü bir sistemdeki birden fazla dijital sinyale doğrudan bağlanmasına olanak tanır.Bu pinler tasarım gereksinimine bağlı olarak giriş, çıkış veya çift yönlü çalışma için yapılandırılabilir.Bu esneklik, cihazın işlemciler, bellek cihazları ve çevresel mantık devreleri arasındaki iletişimi yönetmesine olanak tanır.

Hızlı Mantık Yanıtı

Cihaz, on nanosaniyeye kadar yayılma gecikmesini destekleyerek duyarlı dijital mantık davranışını mümkün kılar.Bu zamanlama performansı, sistemdeki diğer dijital bileşenlerle tutarlı sinyal değişimi ve güvenilir senkronizasyon gerektiren kontrol işlevlerini destekler.

Elektriksel Olarak Yeniden Programlanabilir Mantık

Yapılandırma, sistem gereksinimleri değiştiğinde cihaz mantığının güncellenmesine olanak tanıyan, elektrikle silinebilen programlanabilir teknoloji kullanılarak saklanır.Tasarımcılar, geliştirme veya sistem bakımı sırasında donanım bileşenini değiştirmeden dijital mantığı değiştirebilirler.

Alçak Gerilim Çalışması

Üç volttan üç virgül altı volta kadar bir besleme aralığında çalışması, cihazın birçok modern dijital sistemle entegre olmasını sağlar.Bu voltaj aralığı, ortak dijital arayüz standartlarıyla uyumluluğu korurken kararlı mantık seviyelerini destekler.

Kompakt Yüzeye Montaj Paketi

Cihaz, yüzeye montaj montajı için tasarlanmış yüz pinli ince dörtlü düz bir paket içerisinde sunulur.Kompakt paketin kapladığı alan, pano alanının korunmasına yardımcı olur ve modern elektronik üretimde kullanılan otomatik üretim süreçlerini destekler.

Entegre Dijital Kontrol Yeteneği

Programlanabilir mantık, esnek yönlendirme ve yapılandırılabilir giriş ve çıkış bağlantılarının birleştirilmesi, cihazın çeşitli dijital kontrol görevlerini gerçekleştirmesine olanak tanır.Gömülü elektronik tasarımlarda kararlı sinyal davranışını korurken birden fazla ayrık mantık devresini değiştirebilir.

EPM7128ATC100-10 Teknik Özellikler

Ürün Özelliği	Özellik Değeri
Üretici	Altera (Intel)
Gerilim Beslemesi - Dahili	3V ~ 3.6V
Tedarikçi Cihaz Paketi	100-TQFP (14x14)
Serisi	MAX® 7000A
Programlanabilir Tip	EE PLD
Paket / Kasa	100-TQFP
Paket	Toplu
Çalışma Sıcaklığı	0°C ~ 70°C (TA)
Makro Hücre Sayısı	128
Mantıksal Eleman/Blok Sayısı	8
G/Ç sayısı	84
Kapı Sayısı	2500
Montaj Tipi	Yüzey Montajı
Gecikme Süresi tpd(1) Maks	10 ns
Temel Ürün Numarası	EPM7128
RoH Durumu	RoHS uyumlu değil
Nem Hassasiyet Seviyesi (MSL)	3 (168 Saat)
ULAŞIM Durumu	REACH Etkilenmez
ECCN	EAR99
HTSUS	8542.39.0001

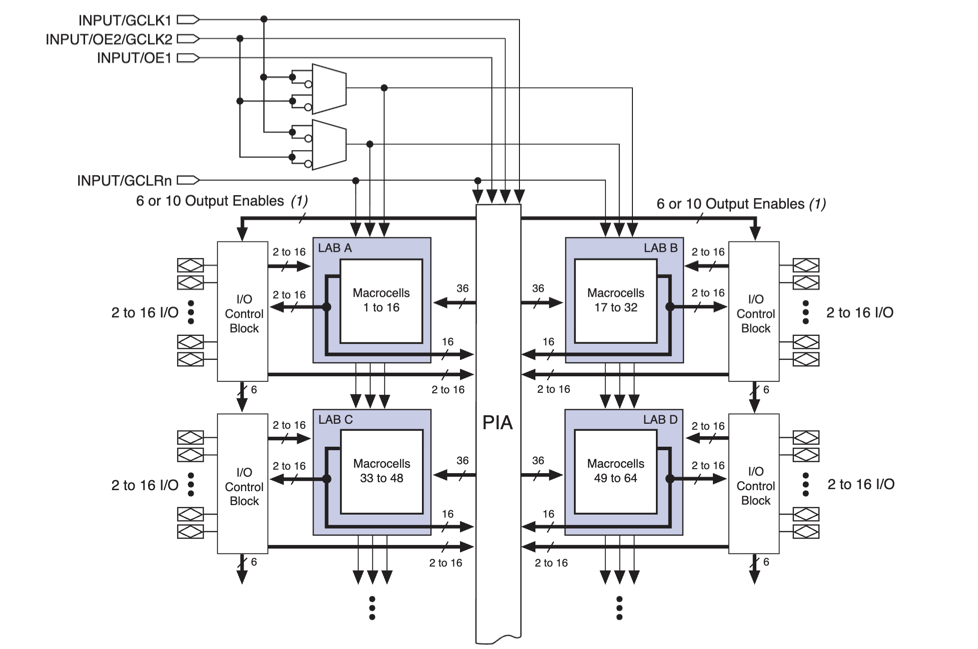

EPM7128ATC100-10'un Cihaz Blok Şeması

Diyagram, EPM7128ATC100-10 gibi MAX 7000A CPLD cihazları tarafından kullanılan dahili mantık mimarisini göstermektedir.Yapı, her biri programlanabilir mantık fonksiyonlarını uygulayan makro hücre gruplarını içeren LAB A, LAB B, LAB C ve LAB D etiketli birden fazla Mantık Dizisi Bloğu etrafında düzenlenmiştir.Bu makro hücreler, cihaz içindeki kombinasyonel mantığı ve kayıtlı mantık işlemlerini destekler.Mantık Dizisi Blokları, sinyalleri mantık bölümleri arasında yönlendiren merkezi bir Programlanabilir Ara Bağlantı Dizisi aracılığıyla bağlanır.Her Mantık Dizisi Bloğu, cihazın giriş ve çıkış pinlerini yöneten bir G/Ç Kontrol Bloğuna bağlanır.Saat girişleri, çıkış etkinleştirme sinyalleri ve genel temizleme girişlerini içeren genel kontrol sinyalleri mimarinin üst kısmından girer ve cihazın çalışmasını koordine etmek için kontrol sinyallerini dahili mantık yapısı boyunca dağıtır.

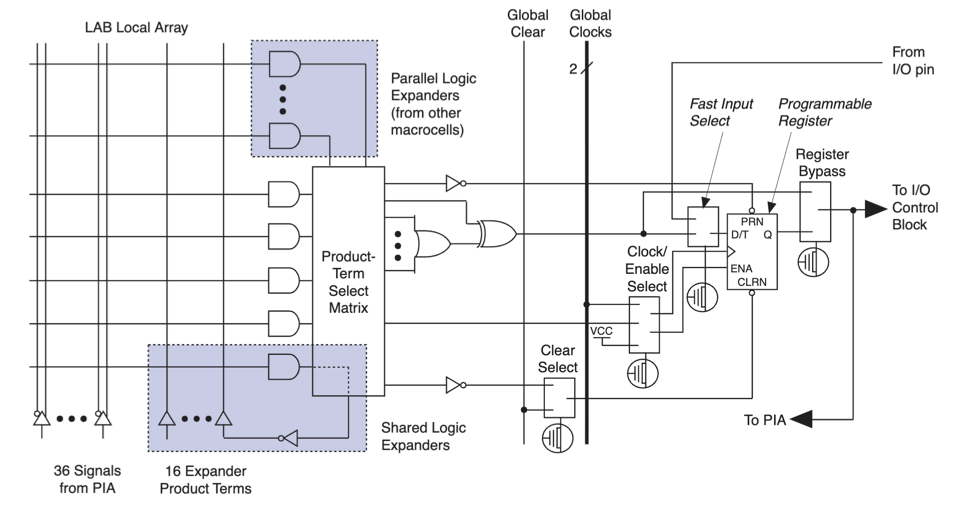

EPM7128ATC100-10'un makro hücresi

Mantık sinyalleri, LAB yerel dizisine bağlı otuz altı yönlendirme hattı aracılığıyla Programlanabilir Ara Bağlantı Dizisinden makro hücreye girer.Bir ürün terimi seçme matrisi, programlanabilir mantık işlevleri oluşturmak için bu sinyalleri on altıya kadar genişletici ürün terimiyle birleştirir.Paralel mantık genişleticileri komşu makrohücrelerden ek terimlere izin verirken, paylaşılan mantık genişleticileri mantık kapasitesini artırmak için mantık dizisi bloğu boyunca ekstra ürün terimlerini dağıtır.Çıkış yolları, küresel saatle ve net kontrol hatlarıyla çalışan, kayıtlı veya doğrudan kombinasyonel çıkışa izin veren programlanabilir bir kaydı besler.Hızlı giriş seçme yolu, harici bir IO pininden gelen sinyalleri kabul eder ve kayıt bypass yolu, sinyalin saatli depolama olmadan geçmesine izin verir.Nihai çıkış sinyalleri, harici pinler için G/Ç kontrol bloğuna veya dahili sinyal yönlendirmesi için tekrar Programlanabilir Ara Bağlantı Dizisine yönlendirilir.

EPM7128ATC100-10 Uygulamaları

Gömülü Sistem Kontrol Mantığı

Bunun gibi programlanabilir mantık cihazları genellikle gömülü sistemler içinde özel kontrol mantığını uygulamak için kullanılır.Sistem genelinde istikrarlı sinyal akışını korurken işlemciler, sensörler ve iletişim cihazları arasındaki zamanlama ilişkilerini koordine edebilir.

Endüstriyel Otomasyon Kontrolörleri

Otomasyon ekipmanı sıklıkla sensörleri, röleleri ve aktüatör sinyallerini yönetmek için özel bir mantık gerektirir.Cihaz, otomatik makinelerde ve izleme sistemlerinde kullanılan kontrol dizilerini, güvenlik kontrollerini ve sinyal yönlendirme görevlerini yerine getirecek şekilde programlanabilir.

Telekomünikasyon Arayüzü Mantığı

İletişim ekipmanı, işlemciler ve arayüz devreleri arasındaki sinyal yönlendirmesini yönetmek için programlanabilir mantık kullanır.Cihaz, sistem bileşenleri arasında güvenilir iletişimin korunmasına yardımcı olan dijital anahtarlamayı, protokol işlemeyi ve sinyal koşullandırmayı destekleyebilir.

Tüketici Elektroniği Kontrol Devreleri

Dijital tüketici ürünleri genellikle dahili işlemleri koordine etmek için kompakt mantıksal cihazlara güvenir.Cihaz, multimedya ekipmanı, ev elektroniği ve çevresel cihazlar gibi elektronik ürünlerdeki zamanlamayı, giriş işlemeyi ve sinyal kontrolünü yönetebilir.

Dijital Sinyal Yönlendirme ve Arayüz Yönetimi

Birden fazla dijital alt sistemi birleştiren sistemler, bileşenler arasında kontrollü sinyal yönlendirmesi gerektirir.Programlanabilir mantık yapısı, tasarımcıların sinyalleri bellek, işlemciler ve harici arayüzler arasında yönlendiren özelleştirilmiş yönlendirme mantığı oluşturmasına olanak tanır.

Durum Makinesi Uygulaması

Pek çok elektronik sistem, operasyonel sıraları yönetmek için durum makinelerine güvenir.Cihaz, giriş koşullarına ve zamanlama olaylarına yanıt veren programlanabilir mantık yollarını kullanarak bu durum tabanlı kontrol yapılarını uygulayabilir.

Ayrık Mantık Bileşenlerinin Değiştirilmesi

Birkaç ayrı mantık kapısı ve kontrol devresi genellikle tek bir programlanabilir cihazda birleştirilebilir.Bu yaklaşım, sistem gereksinimleri değiştiğinde mantıksal davranışın konfigürasyon güncellemeleri yoluyla ayarlanmasına izin verirken kart karmaşıklığını azaltır.

EPM7128ATC100-10'un Avantajları ve Dezavantajları

Avantajları

• Esnek programlanabilir mantık, tasarımcıların özel dijital devreler uygulamasına olanak tanır

• Sabit mantıksal cihazlarla karşılaştırıldığında daha hızlı geliştirme döngüsü

• Birden fazla mantık fonksiyonunun tek bir cihazda kompakt entegrasyonu

• Kontrol mantığı görevleri için nispeten düşük yayılma gecikmesiyle güvenilir çalışma

• 84 I/O pini aracılığıyla çoklu giriş ve çıkış bağlantılarını destekler

• Yeniden programlanabilir mimari, geliştirme sırasında tasarım güncellemelerine olanak tanır

• Gömülü sistemlerde birden fazla ayrık mantık IC'sinin değiştirilmesi için uygundur

Dezavantajları

• Modern FPGA cihazlarıyla karşılaştırıldığında daha düşük mantık yoğunluğu

• Daha yeni programlanabilir mantık ailelerine göre sınırlı dahili kaynaklar

• Endüstriyel sınıf cihazlarla karşılaştırıldığında kısıtlı çalışma sıcaklığı aralığı

• RoHS uyumlu olmayan sürüm, bazı modern çevresel uyumluluk tasarımlarında kullanımı sınırlayabilir

EPM7128ATC100-10 Alternatifleri

Parça Numarası	Üretici	Temel Özellikler	Kullanım Örneği/Notlar
EPM7128ATC100-12F	Altera	128 makro hücreye ve yaklaşık 2.500 kullanılabilir mantık kapısına sahip MAX 7000A ailesi CPLD.Elektrikle silinebilir programlanabilir mantık teknolojisini ve birçok programlanabilir I/O bağlantısına sahip 100 pinli TQFP paketini kullanır.	Çeşitli dijital fonksiyonların tek bir programlanabilir cihazda uygulanması gereken dijital kontrol mantığı, veri yolu arayüzü mantığı ve sistem birleştirme mantığı için kullanılır.
EPM7128ATC100-6	Altera	MAX 7000A mimarisinden daha yüksek hız sınıfı CPLD.Programlanabilir makro hücreler, dahili yönlendirme kaynakları ve esnek dijital giriş ve çıkış pinleri sağlar.	Zamanlamaya duyarlı dijital mantık, arayüz yönetimi ve daha hızlı mantık yanıtı gerektiren yerleşik kontrol sistemleri için uygundur.
EPM7128ATC144-10	Altera	Kalıcı konfigürasyon belleğine ve dijital sistem entegrasyonu için daha fazla I/O bağlantısını destekleyen daha büyük bir pakete sahip MAX 7000A mimarisini kullanan CPLD cihazı.	Ek harici sinyallerin işlenmesi gereken endüstriyel kontrol panolarında, iletişim donanımlarında ve programlanabilir mantık kontrol görevlerinde yaygındır.

Altera (Intel) Hakkında

Altera, dijital sistemlerde ve gömülü elektroniklerde kullanılan programlanabilir mantık cihazları geliştirmesiyle tanınan bir yarı iletken şirketti.Şirket, tasarımcıların tek bir bileşen içinde özel dijital devreler uygulamasına olanak tanıyan sahada programlanabilir kapı dizileri ve karmaşık programlanabilir mantık cihazları konusunda uzmanlaştı.Ürün aileleri iletişim ekipmanları, bilgi işlem platformları, endüstriyel kontrol sistemleri ve tüketici elektroniğinde yaygın olarak kullanıldı.2015 yılında şirket, programlanabilir mantık teknolojilerinin geliştirilmeye ve veri merkezi, ağ oluşturma ve gömülü bilgi işlem platformlarına entegre edilmeye devam ettiği Intel'in bir parçası oldu.

Sonuç

EPM7128ATC100-10, elektronik sistemlerde yapılandırılabilir dijital kontrol görevlerini yerine getirmek üzere tasarlanmış programlanabilir bir mantık cihazıdır.128 makro hücreyi ve tek bir kompakt çip içinde özel mantık fonksiyonları oluşturmanıza olanak tanıyan dahili bir yönlendirme yapısını birleştirir.Cihaz, mantık kaynaklarını programlanabilir bir yönlendirme ağı üzerinden bağlanan mantık dizisi blokları aracılığıyla düzenler.Pim konfigürasyonu ve kompakt TQFP paketi, modern devre kartlarında kullanılan yüzeye montaj tasarımlarını destekler.Bu cihazı birçok dijital uygulamada sinyal yönlendirmeyi, mantık sıralamayı ve kontrol işlevlerini yönetmek için kullanabilirsiniz.Bu esneklik, sistem davranışını öngörülebilir tutarken devre tasarımının basitleştirilmesine yardımcı olur.
