EPM7064STC100-7 CPLD: Özellikler, uygulamalar ve sistem içi programlama kılavuzu

EPM7064STC100-7, elektronik cihazlardaki karmaşık görevleri yerine getirmek için tasarlanmış Intel's Max® 7000s serisinden güçlü bir çiptir.Bu kılavuz, EPM7064STC100-7'nin ana özelliklerini ve kullanımlarını tartışıyor ve kolayca yeniden programlanma yeteneğini, hızlı çalışmasını ve esnek tasarımını vurguluyor.Küçük aletlerden büyük endüstriyel makinelere kadar birçok farklı teknoloji için ideal olan bu çip, gelişmiş dijital devreler oluşturmak için önemli bir parçadır.

Katalog

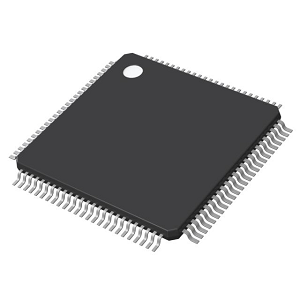

EPM7064STC100-7 Açıklama

. EPM7064STC100-7 Intel'in Max® 7000s serisinden karmaşık bir programlanabilir mantık cihazıdır (CPLD).Karmaşık dijital devrelerin oluşturulmasına yardımcı olan 64 makro ve 1.250 kapıya sahiptir.Bu çip, 7.5 nanosaniye (NS) sinyal gecikmesi ile maksimum 166.7 MHz hızında çalışır.3.3V ve 5V mantığı ile çalışan 68 giriş/çıkış (G/Ç) pimleri vardır, bu da farklı devrelerde kullanımı kolaylaştırır.Anahtar bir özellik, bir JTAG arayüzü (IEEE 1149.1) aracılığıyla 5.0V sistem içi programlanabilirliğidir (ISS).Bu, devreden çıkarmadan yeniden programlayabileceğiniz, test ve güncellemeleri kolaylaştırabileceğiniz anlamına gelir.Kompakt, yüzeye monte bir paket olan 100 pimli ince dörtlü düz bir pakette (TQFP) gelir.Bu CPLD, gömülü sistemlerde, dijital sinyal işleme, iletişim cihazlarında ve endüstriyel otomasyonda kullanılır.

Yüksek kaliteli bileşenler ve özelleştirilmiş hizmetler sunuyoruz, bu nedenle güvenilir CPLD çözümleri için toplu siparişinizi bizimle yerleştirmek en iyisidir.

EPM7064STC100-7 Özellikleri

• Yüksek yoğunluklu mantık: EPM7064STC100-7, 64 makro ve 1.250 kullanılabilir kapak ile tasarlanmıştır, bu da dijital devrelerde karmaşık mantık fonksiyonlarının uygulanması için son derece uygun hale getirir.Bu yüksek yoğunluklu mimari, programlanabilir mantık işlemlerinde verimliliği korurken karmaşık mantık tasarımlarının oluşturulmasını sağlar.İyi optimize edilmiş makro-yapı yapısı, gelişmiş kombinasyonel ve sıralı mantık uygulamalarını destekleyerek mevcut kaynakların etkili bir şekilde kullanılmasını sağlar.

• Hızlı Performans: Yüksek hızlı işlem için oluşturulan EPM7064STC100-7, mantık işlevlerinin hızlı bir şekilde yürütülmesine izin veren maksimum 166.7 MHz dahili frekansla çalışır.7.5 ns'lik yayılma gecikmesi minimum gecikme sağlar.Bu hızlı anahtarlama özelliği, cihazın yüksek hızlı veri işleme, sinyal koşullandırma ve kontrol görevlerini verimli bir şekilde işleme yeteneğini geliştirerek dijital sistemleri talep eden güvenilir bir seçim haline getirir.

• Çok yönlü G/Ç: 68 programlanabilir giriş/çıkış pimi ile EPM7064STC100-7, çeşitli devre tasarımlarına entegrasyon için olağanüstü esneklik sunar.Hem 3.3V hem de 5V mantık seviyelerini destekleyen, farklı sistem voltajları ile sorunsuz uyumluluk sağlar ve ek voltaj seviyesi vites değiştiricilerine olan ihtiyacı ortadan kaldırır.Bu uyarlanabilirlik, karışık voltaj ortamlarındaki uygulamalar için uygun hale getirerek, gömülü sistemler, endüstriyel kontroller ve iletişim ağları arasında geniş uygulanabilirlik sağlar.

• Sistemde Programlanabilirlik (ISS): EPM7064STC100-7'nin avantajlarından biri, bir IEEE std ile kolaylaştırılan 5.0V sistem içi programlanabilirliğidir (ISS).1149.1 JTAG Arayüzü.Bu özellik, cihazı çıkarmadan veya fiziksel olarak çıkarmadan, bakım, hata ayıklama ve yinelemeli geliştirme olmadan mantık işlevlerini yeniden programlamayı ve değiştirmeyi sağlar.ISS yeteneği kesinti süresini azaltır ve ürün yazılımı güncellemelerinin esnekliğini artırır, bu da dinamik ve yeniden yapılandırılabilir dijital tasarımlar için paha biçilmez hale getirir.

EPM7064STC100-7 CAD modelleri

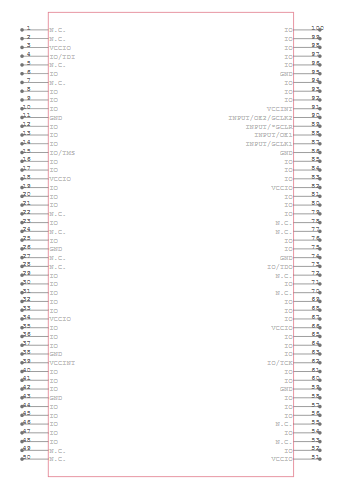

Epm7064stc100-7 sembolü

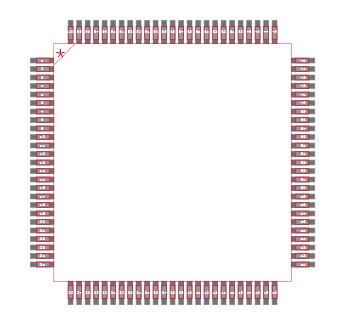

EPM7064STC100-7 Ayak İzi

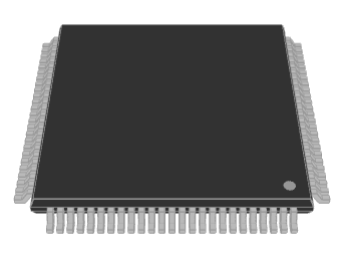

EPM7064STC100-7 3D Model

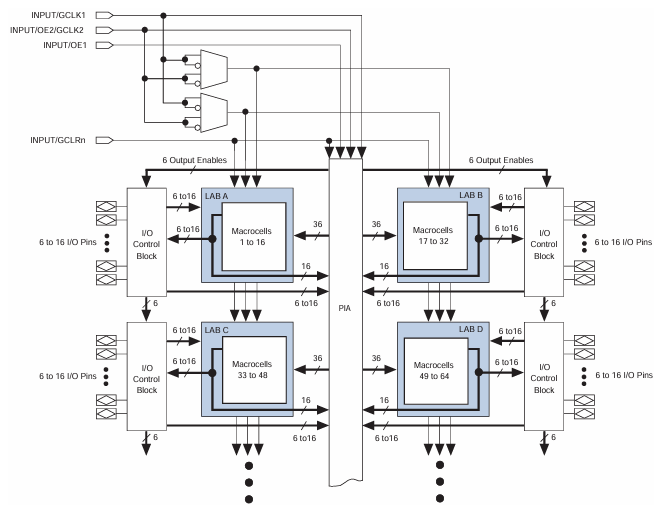

EPM7064STC100-7 Blok Diyagramı

. EPM7064STC100-7 Blok Diyagramı Çipin mantık öğelerinin nasıl bağlandığını ve kontrol edildiğini gösterir.A, B, C ve D etiketli dört mantık dizi bloğu (laboratuvarlar), her biri 16 makroöz içeren.Bu makroeller mantık işlevleri gerçekleştirir ve sinyallerin esnek yönlendirilmesine izin veren programlanabilir bir ara bağlantı dizisi (PIA) aracılığıyla bağlanırlar.Her laboratuvar, laboratuvar başına 16 adet giriş/çıkış pimi ile işleyerek bir G/Ç kontrol bloğuna bağlıdır.Diyagram ayrıca çip için tıkanma ve sıfırlama işlevlerini yönetmeye yardımcı olan küresel kontrol sinyallerini (GCLK1, GCLK2, OE1 ve GCLRN) gösterir.Bazı mantık kapıları, bu sinyalleri sistemin farklı kısımlarına ulaşmadan önce işler.EPM7064STC100-7'nin tasarımı, durum makineleri, adres kod çözme ve diğer özel dijital devreler gibi çeşitli programlanabilir mantık uygulamalarında kullanılmasını sağlar.Esnek ara bağlantıları verimli sinyal akışı ve güvenilir çalışma sağlar.

EPM7064STC100-7 Spesifikasyonlar

Tip	Parametre
Üretici	Altera/Intel
Seri	Max® 7000s
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Programlanabilir Tür	Sistemde programlanabilir
Gecikme Süresi TPD (1) Maks.	7.5 ns
Voltaj besleme - iç	4.75V ~ 5.25V
Mantık öğelerinin/blokların sayısı	4
Makroel sayısı	64
Kapı Sayısı	1250
G/Ç sayısı	68
Çalışma sıcaklığı	0 ° C ~ 70 ° C (TA)
Montaj türü	Yüzey montajı
Paket / Dava	100-TQFP
Tedarikçi Cihaz Paketi	100-TQFP (14x14)
Temel Ürün Numarası	EPM7064

EPM7064STC100-7 Sistem İçi Programlama (ISS) Dizisi

MAX 7000S CPLD ailesinin bir parçası olan EPM7064STC100-7, doğru konfigürasyonu sağlamak için altı aşamalı sistem içi programlama (ISS) dizisini takip eder.Bu işlem, cihazı devre kartından çıkarmadan programlamanızı sağlar.ISS işlemi, TDO (Test Verileri Out) PIN ile yanıtları alırken TDI (Test Verileri) PIN üzerinden talimatları, adresleri ve verileri değiştirmeyi içerir.

İlk aşama, ISS'ye girin, G/Ç pimlerinin kullanıcı modundan ISS moduna düzgün bir şekilde geçişini sağlar ve yaklaşık 1 ms gerektirir.Bunu takip ediyor Kontrol Kimliğiburada, doğru hedefi doğrulamak için cihazın silikon kimliği okunur.Sonra, Toplu silme Sil talimatlarında sahne kaymaları ve EEPROM hücrelerindeki mevcut tüm verileri temizleyerek 100 ms silme darbesi uygular.. Program EEPROM hücrelerini yapılandırmak için programlama darbeleri uygulayarak, adreslerin ve verilerin cihaza sırayla kaydırıldığı aşama izler.Her adres ayrı ayrı programlanmalıdır, bu da bu adımın cihazdaki EEPROM hücrelerinin sayısına bağlı olarak zaman almasını sağlar.

Programlama tamamlandığında, Doğrulamak Sahne, verilerin doğru şekilde saklanmasını sağlar.Burada, EEPROM hücrelerine okuma darbeleri uygulanır ve alınan veriler beklenen değerlerle karşılaştırılır.Tutarsızlıklar bulunursa, yeniden programlama gerekebilir.Sonunda, ISS'den çıkın Stage, G/Ç pimlerinin kullanıcı moduna geçmesini sağlar ve başka bir 1ms gerektirir.Toplam programlama veya doğrulama süresi iki ana faktörden etkilenir: TCK (test saati) frekansına ve talimatları, adresleri ve verileri aktarmak için gereken döngü sayısına bağlı olan EEPROM silme, programlama ve okuma işlemleri için gerekli olan nabız süresi.Farklı ISS özellikli cihazlar farklı sayıda EEPROM hücresi olduğundan, hem toplam sabit hem de değişken süreler her cihaza özgüdür.Toplam ISS süresi TCK frekansının bir fonksiyonu, hedef cihaz sayısı ve EEPROM mimarisinin bir fonksiyonu olarak hesaplanabilir.

EPM7064STC100-7 Uygulamaları

Gömülü sistemler

EPM7064STC100-7, çeşitli çevre.Mikrodenetleyiciler ve sensörlerle arayüz oluşturma yeteneği, kompakt bir ayak izini korurken sistem performansını optimize etmeyi sağlar.Yüksek hızlı çalışması ve düşük güç tüketimi ile güvenilirlik ve verimlilik gerektiren gömülü uygulamalar için mükemmel bir seçimdir.

Dijital Sinyal İşleme (DSP)

Dijital sinyal işlemesinde, EPM7064STC100-7, filtreler, sinyal modülasyonu ve çeşitli matematiksel fonksiyonların uygulanmasında rol oynar.Hızlı anahtarlama hızları ve düşük yayılma gecikmesi, yüksek frekanslı veri işleme görevlerini işlemek için uygun hale getirerek sinyal dönüşüm ve manipülasyonda minimum gecikme sağlar.Ses işleme, telekomünikasyon ve radar sistemlerinde yaygın olarak kullanılır.

Veri iletişimi

EPM7064STC100-7, veri yönlendirme, arabelleğe alma ve hata düzeltmesi gibi mantık yoğun işlemleri işleme yeteneği nedeniyle ağ oluşturma ve veri iletişim sistemlerinde yaygın olarak kullanılır.Programlanabilir G/Ç özellikleri, farklı iletişim protokollerine uyum sağlayarak Ethernet anahtarları, yönlendiriciler ve telekomünikasyon altyapısında değerli bir bileşen haline getirir.Sistem içi programlanabilirliğe (ISS) desteği, dinamik ağ ortamlarında uyarlanabilirliği artırarak saha güncellemelerini de sağlar.

Endüstriyel otomasyon

Endüstriyel uygulamalar, EPM7064STC100-7'yi programlanabilir mantık kontrolörleri (PLC'ler), motor kontrol sistemleri ve otomatik test ekipmanları için tercih edilen bir seçim haline getirerek yüksek güvenilirlik, dayanıklılık ve düşük güç tüketimi gerektirir.JTAG tabanlı sistem içi programlanabilirliği ile, fiziksel çıkarma veya yeniden tasarım gerektirmeden otomasyon işlemlerini hassaslaştırma olanağı sağlar.Voltaj uyumluluğundaki çok yönlülüğü, endüstriyel ortamlarda kullanılan çok çeşitli sensörler ve aktüatörlerle arayüz oluşturmayı da uygun hale getirir.

EPM7064STC100-7 Benzer Parçalar

• EPM7064STC44-10N

• EPM7064STC100-6

• EPM7064STC100-10

EPM7064STC100-7 Avantajları

Sistem Programlanabilirliği (ISS)

EPM7064STC100-7'nin en büyük avantajlarından biri, hala sisteme monte edilirken yeniden programlanma yeteneğidir.Bu, güncellemeler için çipin kaldırılması, bakım süresini azaltma ve verimliliği artırma ihtiyacını ortadan kaldırır.Tasarım değişikliklerini üretimi kesintiye uğratmadan uygulayarak uzun vadeli projeler için uygun maliyetli bir çözüm haline getirebilirsiniz.

Yüksek hızlı performans

Cihaz, hızlı veri işleme ve yanıt sürelerine izin veren 166.7 MHz'e kadar yüksek dahili çalışma frekansını destekler.Bu, sinyal işleme, mantık kontrolü ve yüksek hızlı arabirim gerektiren uygulamalar için idealdir, daha yumuşak ve daha güvenilir sistem çalışması sağlar.

Çok yönlü G/Ç desteği

68'e kadar yapılandırılabilir G/Ç pimleri ve çoklu voltaj seviyeleri (3.3V, 5V ve 2.5V, 3.3V ve 5V için toleranslı seçenekler) ile uyumluluk ile EPM7064STC100-7, sistem tasarımında esneklik sunar.Çeşitli devrelere kesintisiz entegrasyon sağlar ve karışık voltaj ortamlarını destekleyerek diğer bileşenlerle uyumluluk sorunlarını azaltır.

Ortamlar arasında güvenilir çalışma

0 ° C ila 70 ° C sıcaklık aralığında çalışacak şekilde tasarlanan EPM7064STC100-7, çeşitli koşullarda tutarlı ve kararlı çalışma sağlar.Bu güvenilirlik, endüstriyel otomasyon, telekomünikasyon ve gömülü kontrol sistemleri gibi çevresel istikrarın gerekli olduğu uygulamalar için tercih edilen bir seçim haline getirir.

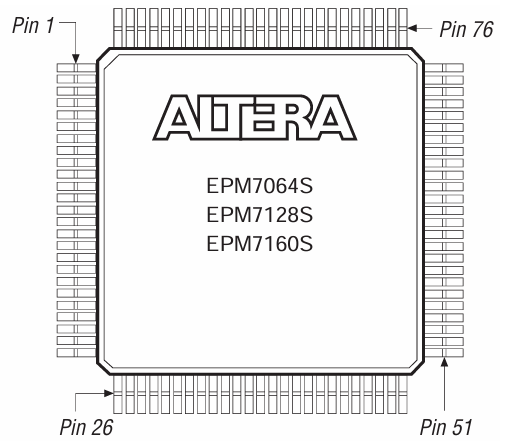

EPM706STC100-7 Paket Pin-Out Diyagramı

EPM7064STC100-7, 100 pimli ince dörtlü düz bir pakette (TQFP-100) bulunan Altera’nın Max 7000s serisinden bir CPLD'dir (karmaşık programlanabilir mantık cihazı).Bu paket türü, yüksek pim yoğunluğu ve kompakt boyut dengesi sunan yüzey montaj uygulamaları için tasarlanmıştır.. Pin-Out Diyagramı Pin 1, paketin sol üst köşesinde bulunan pin 1 ile saat yönünün tersine bir numaralı numaralandırma şemasını izler.Saat yönünün tersine hareket ederek, ilk 25 pim sol tarafı kaplar, 26 ila 50 pimler alt kenar boyunca yerleştirilir, 51 ila 75 pimleri sağ taraf boyunca devam eder ve 76 ila 100 pimler üst kenar boyunca dağıtılır.. TQFP-100 Paketi Düz, kare gövdenin dört tarafından dışa doğru uzanan ince uçlar sunar.Bu tasarım, kolay lehimleme ve montaj için yeterli pim aralığını korurken yüzey montaj uyumluluğunu artırır.Kurşun perdesi (bitişik pimler arasındaki mesafe) tipik olarak 0.5 mm'dir, bu da genel ayak izini en aza indirirken sinyal bütünlüğünü optimize eder.

EPM7064STC100-7 Üretici

EPM7064STC100-7, başlangıçta programlanabilir mantık çözümleriyle bilinen bir yarı iletken şirket olan Altera tarafından geliştirilen bir CPLD'dir (karmaşık programlanabilir mantık cihazı).2015 yılında, İntel FPGA ve CPLD ürün hatlarını Intel’in Programlanabilir Çözümler Grubu'na (PSG) entegre eden Altera'yı edindi.O zamandan beri, EPM7064STC100-7, eski olarak işaretlenmiş olmasına rağmen, Intel altında markalanmıştır.Üretici olarak Intel, bu model de dahil olmak üzere Max® 7000s serisi CPLD'ler için eski desteği korurken, odağını modern FPGA ve programlanabilir mantık teknolojilerine doğru yavaş yavaş kaydırdı.

Çözüm

EPM7064STC100-7, bir çipte karmaşık işlevleri, hızlı performansları ve kolay güncellemeleri bir araya getirerek zorlu dijital kurulumlardaki değerini kanıtlıyor.Bu kılavuz, nasıl çalıştığını, ne için kullanıldığını ve çeşitli elektronik sistemlere nasıl uyduğunu göstermiştir.Cihazların sorunsuz ve verimli bir şekilde çalışmasına yardımcı olur ve birçok uygulama için hala çok yararlı olduğunu kanıtlar.Bu kılavuz, EPM7064STC100-7'nin elektronik tasarımları ve sistem işlemlerini etkili bir şekilde geliştirmeye nasıl yardımcı olabileceğine dair net bir görünüm sağlar.

Veri Sayfası PDF

EPM7064STC100-7 Veri Sayfaları:

Max 7000.pdf
