EPM570F256C5 CPLD: Özellikler, programlama, alternatifler ve uygulamalar

Bu kılavuz, Intel’in Max® II ailesinden küçük ama güçlü bir programlanabilir çip olan EPM570F256C5 hakkında bilmeniz gereken her şeyi açıklıyor.Anında açılması, çok az güç kullanması ve ekstra bellek parçalarına ihtiyaç duymadan güvenilir bir şekilde çalışması gereken elektronikler için yapılmıştır.Bu kılavuzda, çipin özellikleri, içeride nasıl çalıştığını, nerede kullanıldığını, nasıl programlanacağını ve neden diğer benzer fişlerden daha iyi olduğunu öğreneceksiniz.İster akıllı bir cihaz ister kontrol makineleri olsun, bu kılavuz EPM570F256C5'in tasarımınızı nasıl daha iyi ve daha hızlı hale getirebileceğini anlamanıza yardımcı olur.

Katalog

EPM570F256C5 Genel Bakış

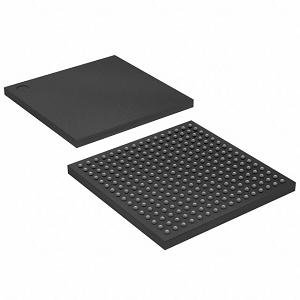

. EPM570F256C5 Intel’in Max® II ailesinden, uçucu olmayan konfigürasyon, düşük güç tüketimi ve anlık yetenekler gerektiren uygulamalar için tasarlanmış yüksek performanslı bir CPLD'dir.180 nm flaş tabanlı CMOS işlemi üzerine inşa edilen 440 makro-entegre ve 160 kullanıcı G/Ç pimini destekleyerek orta yoğunluklu mantık tasarımları için ideal hale getirir.Cihaz 2.5V veya 3.3V'de çalışır ve yaklaşık 5.4 ns'lik tipik bir yayılma gecikmesi ile maksimum 304 MHz saat frekansı elde eder.EPM570F256C5, sistem içi programlanabilirliği (ISS) JTAG aracılığıyla destekler ve dağıtımdan sonra bile kolay yapılandırma güncellemelerine izin verir.Max® II serisinin bir parçası olarak, harici bot ROM'a ihtiyaç duymadan gelişmiş çok voltajlı G/Ç desteğinden ve güvenilir başlangıç ​​performansından yararlanır.Intel’in Quartus® II yazılım paketi tarafından desteklenen, aerodinamik entegrasyon için sağlam tasarım araçlarına ve simülasyon özelliklerine erişiminiz var.

Ölçeklenebilir gömülü sistemlerinizde EPM570F256C5'i kullanmayı planlıyorsanız, şimdi ihtiyacınız olduğunda sabit bir tedarikiniz olduğundan emin olabiliriz, böylece bizimle toplu bir sipariş vermek için harika bir zaman.

EPM570F256C5 CAD modelleri

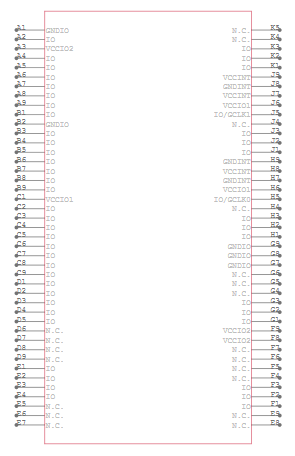

EPM570F256C5 sembolü

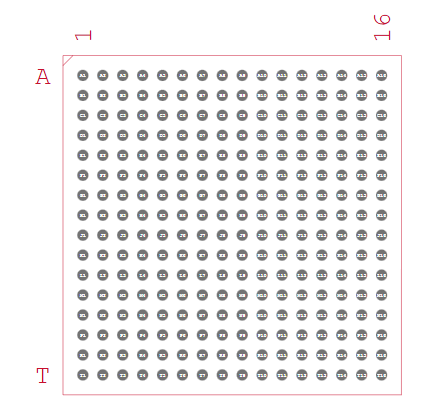

EPM570F256C5 ayak izi

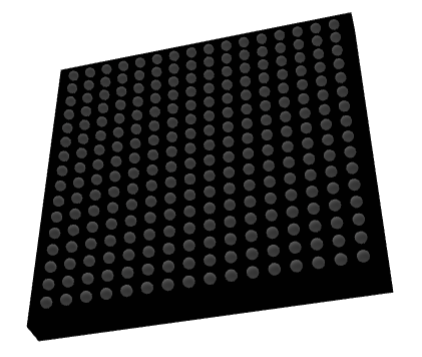

EPM570F256C5 3D Model

EPM570F256C5 özellikleri

• Macroşeller: EPM570F256C5, kompakt bir ayak izinde karmaşık mantık fonksiyonlarını ve özel dijital tasarımları uygulamak için yapı taşları olarak hizmet veren 440 makrodu entegre eder.

• Programlanabilir G/Ç pimleri: Bu cihaz, farklı uygulama gereksinimleri için harici bileşenler, sensörler ve sistemlerle esnek arayüze izin veren 160'a kadar kullanıcı tarafından yapılandırılabilir giriş/çıkış pimleri sağlar.

• Yüksek hızlı performans (304 MHz'e kadar): 304 MHz'e kadar saat frekansları ve yaklaşık 5.4 ns'lik düşük yayılma gecikmesi desteği ile, zamana duyarlı uygulamalarda hızlı sinyal işleme ve yüksek hızlı mantık yürütme sağlar.

• Flash tabanlı kalıcı olmayan yapılandırma: Flash bellekle oluşturulan aygıt, güç açma işleminden sonra bile yapılandırmasını korur ve harici önyükleme ROM'ları veya yapılandırma aygıtları gerektirmeden anında açma özelliği sağlar.

• Sistemde programlanabilirlik (ISS): EPM570F256C5, JTAG tabanlı programlamayı destekler, cihazı doğrudan devre kartında programlamanızı veya yeniden programlamanızı, hızlı geliştirme ve güncellemeleri kolaylaştırır.

• Gömülü kullanıcı flaş belleği (UFM): Çip içinde veri, cihaz ayarları veya kalibrasyon sabitlerini depolamak için kullanılabilecek 8 kbit kalıcı olmayan UFM depolama alanı içerir.

• Çok voltajlı G/Ç uyumluluğu: Cihaz, çeşitli dijital sistemler ve arayüzlerle kesintisiz entegrasyon sağlayan 1.5V, 1.8V, 2.5V ve 3.3V dahil olmak üzere çok çeşitli mantık seviyelerini destekler.

• Ultra düşük bekleme güç tüketimi: 25 µA kadar düşük bekleme akımları ile cihaz, enerji verimliliği için optimize edilmiştir, bu da pille çalışan ve düşük güçlü gömülü sistemler için idealdir.

• Sıcak E-Soket Desteği : CPLD, elektrik hasarına veya veri bozulmasına neden olmadan, sistemin korunabilirliğini ve esnekliğini artırmadan canlı bir sistemden güvenli bir şekilde yerleştirilebilir veya çıkarılabilir.

EPM570F256C5 Blok Diyagramı

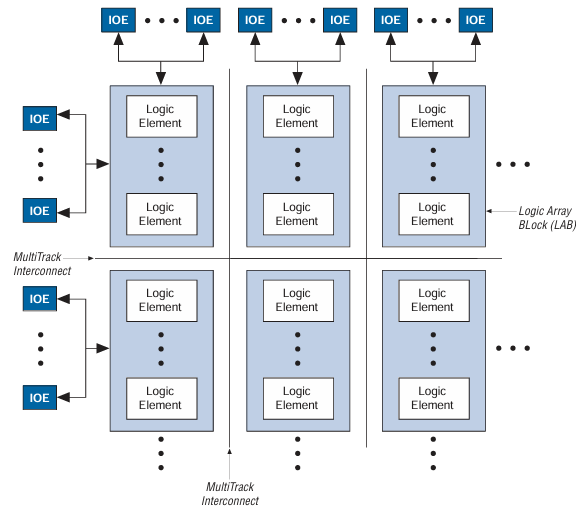

EPM570F256C5'in blok diyagramı, Intel'in Max® II ailesinden CPLD (karmaşık programlanabilir mantık cihazı) mimarisinin tipik bir düzenini gösterir.Diyagramın merkezinde, her biri dikey olarak istiflenmiş birkaç mantık öğesinden (LES) oluşan çoklu mantık dizisi blokları (laboratuvarlar) vardır.Bu mantık öğeleri, depolama için AND OR, OR, XOR ve parmak arası terlikler gibi mantık işlemleri gerçekleştiren bina birimleridir.

Laboratuvarları çevreleyen IO'lar (giriş/çıkış öğeleri) üst, sol ve alt kenarlar boyunca yerleştirilir.Bu IO'lar, cihazın dahili mantığı ve harici pimleri arasındaki iletişimi yönetir.Her IOE, sinyallerin CPLD boyunca seyahat etmesine ve herhangi bir mantık öğesini başkalarına veya giriş/çıkış pimlerine bağlamasına izin veren çoklu siteli ara bağlantılarla bağlantılıdır.Bu esnek yönlendirme sistemi, cihaza programlayan özel mantık işlevlerini etkinleştirmenin anahtarıdır.

EPM570F256C5 özellikleri

Tip	Parametre
Üretici	Altera/Intel
Seri	Max® II
Ambalajlama	Tepsi
Parça durumu	Aktif
Programlanabilir Tür	Sistemde programlanabilir
Gecikme Süresi TPD (1) Maks.	5.4 ns
Voltaj besleme - iç	2.5V, 3.3v
Mantık öğelerinin/blokların sayısı	570
Makroel sayısı	440
G/Ç sayısı	160
Çalışma sıcaklığı	0 ° C ~ 85 ° C (TJ)
Montaj türü	Yüzey montajı
Paket / Dava	256-BGA
Tedarikçi Cihaz Paketi	256-FBGA (17x17)
Temel Ürün Numarası	EPM570

EPM570F256C5 Uygulamaları

Yapay Zeka (AI) Sistemleri

EPM570F256C5, zamanlama, koordinasyon ve periferik iletişimi yöneten AI donanım platformlarında bir kontrol köprüsü olarak kullanılır.Yapay zeka çıkarım motorlarında ve hızlandırıcılarda işleme birimleri ve bellek modülleri arasındaki veri akışlarını senkronize etmeye yardımcı olan tutkal mantığı sağlar.

5G İletişim Altyapısı

5G baz istasyonlarında ve ağ donanımında, bu CPLD, yüksek hızlı sinyal yönlendirme ve protokol yönetimi için özel mantık işlevlerinin uygulanmasına yardımcı olur.Anlık yeteneği ve düşük güç kullanımı, kenar işleme ve gecikme-kritik ortamlar için uygun hale getirir.

Bulut Bilişim Donanımı

EPM570F256C5, güç sıralaması, termal izleme, kart kontrol fonksiyonları ve güvenli önyükleme mekanizmalarını yönetmek için sunucu ve bulut sistemlerinde kullanılır.Uçucu olmayan doğası, sistem mantığının güçlendirme döngüleri sırasında hemen kullanılabilmesini sağlar.

Kablosuz iletişim cihazları

Çeşitli arayüz standartlarını ve sinyal taşımasını desteklemek için özel dijital mantığın ihtiyaç duyulduğu kablosuz yönlendiricilerde ve sinyal tekrarlayıcılarında bir protokol çevirmen veya kontrol modülü görevi görür.

Endüstriyel otomasyon ve kontrol sistemleri

EPM570F256C5, PLC'lerde, motor kontrolörlerde ve fabrika otomasyon modüllerinde kontrol ve sensör arayüzünü destekler.Sağlam flaş tabanlı mantığı ve ISS özellikleri, donanımı kaldırmadan alanda güncellemeyi kolaylaştırır.

Nesnelerin İnterneti (IoT) Cihazları

Ultra düşük güç bekleme modu ve küçük ayak izi, kompakt, pille çalışan IoT cihazları için mükemmel hale getirir.Akıllı ev veya çevre sensörleri için veri filtreleme, durum izleme ve bağlantı köprüleme gibi mantık görevlerini destekler.

Tıbbi cihazlar

Teşhis aletlerinde ve izleme ekipmanlarında bulunan EPM570F256C5, zamanlama, örnekleme işlemleri ve cihaz arayüzü kontrolleri.Güvenilirliği ve flaş tabanlı mantığı, doğruluk ve hemen başlatılmanın gerekli olduğu kritik tıbbi ortamlara uygundur.

EPM570F256C5 Benzer Parçalar

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 Programlama Adımları

1. Quartus II yazılımını yükleyin: Quartus II yazılımını Intel’in resmi web sitesinden yükleyin.Max II serisi ve işletim sisteminizle uyumlu bir sürüm seçtiğinizden emin olun.Bu araç mantık tasarlamak, projenizi derlemek ve EPM570F256C5 cihazını programlamak için kullanılacaktır.

2. Yeni bir proje oluşturun : Quartus II'yi açın ve proje dizini, ad ve üst düzey tasarım dosyasını belirleyerek yeni bir proje oluşturun.Cihaz seçimi sırasında, programlama yaptığınız hedef CPLD ile eşleşmesi için EPM570F256C5'i seçin.

3. Tasarımı girin (şematik veya HDL): Dijital mantığınızı şematik diyagramları veya HDL kodunu (VHDL/Verilog) kullanarak geliştirin.Cihazın G/Ç'sine doğru sinyal yönlendirmesini sağlamak için PCB şemasına göre doğru PIN konumlarını atayın.

4. Tasarımı derleyin: Projenin tam bir derlemesini çalıştırın.Bu adım tasarım hatalarını kontrol eder, mantığı sentezler ve programlama dosyaları, özellikle CPLD'yi yapılandırmak için gereken .pof dosyasını (programcı nesne dosyası) oluşturur.

5. Programlama donanımını kurun: USB-Blaster programcınızı PC'ye ve hedef kartın JTAG arayüzüne bağlayın.TDI, TDO, TCK ve TMS bağlantılarının doğru olduğunu ve Intel'in JTAG özelliklerine göre uygun voltaj seviyelerinin ve çekme dirençlerinin uygulandığını onaylayın.

6. Programcıyı Quartus'ta yapılandırın: Quartus'tan programcı aracını başlatın.“Donanım Kurulumu” nu tıklayın ve bağlı USB-Blaster'ı seçin.Önceden oluşturulan .POF dosyasını programlama penceresine ekleyin ve EPM570F256C5 cihazının doğru bir şekilde tanındığından emin olun.

7. Cihazı programlayın: Listelenen EPM570F256C5 cihazının yanındaki kutuyu işaretleyin ve programlamaya başlamak için Başlat'ı tıklayın.İlerleme çubuğunu izleyin ve tamamlandıktan sonra, CPLD'nin artık doğru yapılandırıldığını gösteren "başarılı" bir mesaj göründüğünü onaylayın.

8. Doğrula ve hata ayıklama (isteğe bağlı): İsteğe bağlı olarak, cihaz bağlantısını doğrulamak veya tasarımınızın çalışma zamanı hata ayıklaması için SignalTap Logic Analyzer özelliklerini kullanmak için bir JTAG zinciri testi çalıştırabilirsiniz ve programlama sonrası doğru işlevselliği doğrulamaya yardımcı olur.

EPM570F256C5 Avantajları

Düşük güç tüketimi

EPM570F256C5, ultra düşük bekleme akımı (25 µA'ya kadar) sunar, bu da onu diğer birçok CPLD'den daha fazla güç tasarruflu hale getirir.Bu, enerjinin korunmasının gerekli olduğu pille çalışan ve her zaman açık gömülü sistemlerde büyük bir faydadır.

Anında işlevsellik

Uçucu olmayan flaş tabanlı mimarisi sayesinde, bu CPLD harici bir yapılandırma ROM'a ihtiyaç duymadan anında güçlendirilir.Bu, özellikle güvenlik açısından kritik uygulamalarda önemli olan sistem başlangıç ​​süresini büyük ölçüde azaltır.

Yüksek G/Ç sayısı

160'a kadar programlanabilir G/Ç pimiyle, EPM570F256C5, sınıfındaki diğer birçok cihazdan daha fazla arayüz seçeneği sunar ve ek bileşenler gerektirmeden karmaşık bağlantı ihtiyaçlarını destekler.

Yüksek hızlı performans

304 MHz'e kadar çalışma frekansları ve yaklaşık 5.4 ns'lik tipik bir yayılma gecikmesi ile hızlı mantık yürütme sağlar ve iletişim ve sinyal kontrolü gibi zamanlamaya duyarlı uygulamalarda karşılaştırılabilir CPLD'lerden daha iyi performans gösterir.

Sistem Programlanabilirliği (ISS)

Cihaz, cihazı kaldırmadan hızlı geliştirme, uzaktan güncellemeler ve saha bakımı sağlayarak JTAG kullanılarak doğrudan devre kartında programlanabilir veya yeniden programlanabilir.

Kullanıcı Flash Bellek (UFM)

EPM570F256C5, kalibrasyon ayarları veya şifreleme anahtarları gibi kullanıcı tanımlı veriler için 8 kbit gömülü uçucu olmayan bellek içerir ve diğer birçok CPLD'den daha fazla tasarım esnekliği ve veri tutma sunar.

EPM570F256C5 Ambalaj Boyutları

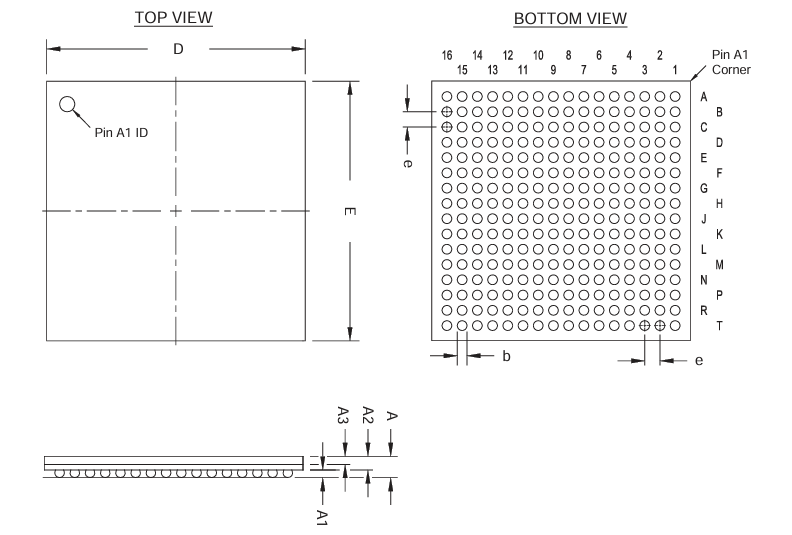

Paket Boyutları

	Milimetre
	Min.	Nom.	Maks.
A	-	-	2.20
A1	0.30	-	-
A2	-	-	1.80
A3	0.70 ref
D	17.00 BSC
E	17.00 BSC
B	0.50	0.60	0.70
e	1.00 BSC

Paket Anahat

EPM570F256C5 Üretici

EPM570F256C5, Intel Corporation , dünyanın önde gelen yarı iletken şirketlerinden biri.Intel’in 2015 yılında Altera'yı satın almasını takiben, EPM570F256C5 aslında Altera’nın Max® II CPLD ailesinin bir parçası o zamandan beri Intel markası altında üretildi, desteklendi ve dağıtıldı.Intel, Quartus® Prime Design Suite aracılığıyla yüksek kaliteli üretim standartları, uzun vadeli kullanılabilirlik ve sağlam yazılım desteği sağlamaya devam ediyor.Intel’in kapsamlı küresel altyapısı ve programlanabilir mantık inovasyonuna olan bağlılığı ile EPM570F256C5, devam eden teknik kaynaklardan, güvenilir tedarik zincirlerinden ve endüstriyel, iletişim ve gömülü uygulamalardaki modern dijital sistem tasarımlarına entegrasyondan yararlanır.
