EPF10K30ATC144-1 FPGA: Özellikler, uygulamalar, programlama ve alternatifler açıklandı

Bu kılavuz, bir tür FPGA çipi olan EPF10K30ATC144-1 ile ilgilidir.Çipin ne olduğunu, nasıl çalıştığını ve nerede kullanılabileceğini açıklar.Yerleşik bellek, esnek mantık blokları ve hem 3.3V hem de 5V sistemleri için destek gibi ana özelliklerini öğreneceksiniz.Ayrıca çipin ses/video sistemleri, endüstriyel makineler ve tıbbi cihazlar gibi projelerde nasıl kullanılacağını gösterir.Bu FPGA'yı kolayca anlamanıza ve çalışmanıza yardımcı olacak adım adım kurulum talimatları, parça karşılaştırmaları ve tasarım araçlarını içerir.

Katalog

EPF10K30ATC144-1 nedir?

. EPF10K30ATC144-1 ılımlı karmaşıklık ve yüksek esnekliğe sahip gömülü programlanabilir mantık sunmak için tasarlanmış Flex10K FPGA ailesinin bir üyesidir.0.3 mikron CMOS SRAM teknolojisi kullanılarak oluşturulan bu cihaz, yaklaşık 30.000 kullanılabilir kapıyı destekler ve mantık dizisi bloklarına (laboratuvarlar) düzenlenen 1.728 mantık öğesi içerir.3.3V'de çalışır.Hız sınıfı –1 sürümü nispeten hızlı bir çalışma sunar ve yaklaşık 166 MHz'e kadar çekirdek frekanslar sunar.Cihaz, yerleşik tasarımlardaki veri işleme ve kontrol işlemlerini geliştiren, çip üstü bellek için gömülü dizi bloklarını (EAB'ler) entegre eder.Endüstriyel kontrol, iletişim ve eski gömülü sistemlerde yaygın olarak kullanılan, güçlü G/Ç desteği ve çok çeşitli orta kademe uygulamalar için yeterli mantık kapasitesi ile programlanabilir bir çözüm sunar.Flex10K ailesi, SRAM tabanlı mantık ve gömülü RAM bloklarını birleştiren ilk FPGA hatlarından biriydi ve 10K'dan 200k'den fazla sistem kapısına ölçeklenebilir seçenekler sunuyor.TTL uyumlu I/OS ve gömülü bellek blokları ile Flex10K cihazları, eski tasarım ekosistemleri için mantık yoğunluğu, entegrasyon ve performansın dengeli bir kombinasyonunu sunar.

EPF10K30ATC144-1 mi arıyorsunuz?Mevcut stok, teslim süresi ve fiyatlandırmayı kontrol etmek için bizimle iletişime geçin.

EPF10K30ATC144-1 CAD modelleri

EPF10K30ATC144-1 sembolü

EPF10K30ATC144-1 Ayak İzi

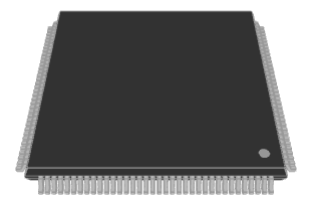

EPF10K30ATC144-1 3D Model

EPF10K30ATC144-1 Özellikleri

• Yüksek yoğunluklu mimari

EPF10K30ATC144-1, Altera'nın Flex 10K mimarisi kullanılarak 69.000'e kadar sistem kapısı ve 1.728 mantık elemanı (LES) sunar.Bu mantık öğeleri, mantık işlevlerini ve dijital tasarımları uygulamak için yapı taşları görevi görür.Bu yüksek mantık yoğunluğu, durum makineleri, küçük işlemciler ve tek bir çipte denetleyici mantığı gibi orta derecede karmaşık dijital sistemleri destekler.

• Gömülü Dizi Blokları (EAB)

Bu cihaz, yaklaşık 12.3 kilobik RAM sağlayan birden fazla gömülü dizi bloğu içerir.Her EAB, 256'ya kadar bit genişliklerini destekleyerek RAM veya ROM olarak yapılandırılabilen 2.048 bit sunar. Bu bloklar, mantık öğeleri tüketmeden FPGA içinde hızlı ve esnek bellek entegrasyonuna izin verir, bu da arabelleğe alma, arama tabloları ve çip içindeki küçük veri depolama için idealdir.

• Yeniden yapılandırılabilir SRAM tabanlı mantık

EPF10K30ATC144-1, programlanabilir mantığı için SRAM teknolojisini kullanır.Bu, prototipleme ve sistem yükseltmeleri sırasında değerli olan sınırsız sayıda yeniden programlanabileceği anlamına gelir.Nihai dağıtımdan önce devre işlevselliklerini birkaç kez test edebilir, değiştirebilir ve doğrulayabilirsiniz.

• 5V toleranslı G/Ç ile 3.3V çekirdek çalışması

Bu FPGA, dahili mantık için 3.3V beslemesi ile çalışır, ancak 5V toleranslı G/Ç pimlerini destekler.Bu çift voltaj uyumluluğu, cihazın çekirdek işlevler için modern düşük voltajlı güç verimliliğini korurken, cihazın eski 5V bileşenleriyle güvenli bir şekilde arayüz oluşturabilmesini sağlar.Karışık voltaj sistemi tasarımlarını seviye vites değiştiricilere ihtiyaç duymadan basitleştirir.

• Yüksek hızlı sallanma

Cihaz 166.67 MHz'e kadar çalışma frekanslarını destekleyerek zaman açısından kritik uygulamalarda hızlı veri işleme ve sinyal işleme sağlar.Bu yüksek maksimum frekans, EPF10K30ATC144-1'i yüksek hızlı kontrol sistemleri, iletişim ve gömülü bilgi işlem görevleri için uygun hale getirir.

• Düşük Güç Bekleme Modu

FPGA, düşük statik güç tüketimine sahiptir ve bekleme akımı tipik olarak 0,5 mA'dan azdır.Bu, cihazın, taşınabilir enstrümanlar veya güç tasarrufu modlarına sahip sistemler gibi boşta gücün en aza indirilmesi gereken enerjiye duyarlı uygulamalarda kullanılmasını sağlar.

• Ticari sıcaklık aralığı

Standart ticari ortamları takan 0 ° C ila +70 ° C sıcaklık aralığı için derecelendirilmiştir.Bu, endüstriyel sınıf sıcaklık spesifikasyonlarına ihtiyaç duymadan tipik iç mekan koşullarında güvenilir çalışma sağlar.

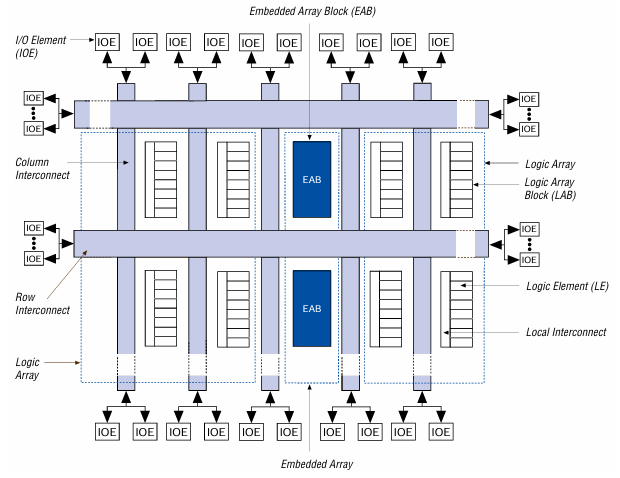

10K cihaz blok diyagramı esnek

Diyagram, esnek bir 10K FPGA cihazının, özellikle EPF10K30ATC144-1'in dahili mimarisini temsil eder.Cihazın merkezinde, iki birincil bileşen türünden oluşan gömülü dizi bulunur: mantık dizisi blokları (laboratuvarlar) ve gömülü dizi blokları (EAB'ler).Laboratuvarlar, genel amaçlı mantık işlevlerini işleyen çoklu mantık öğelerinden (LES) oluşur.Her L, laboratuvarda esnek mantık uygulamasına izin veren yerel bir ara bağlantıya bağlanır.

Laboratuvarları çevreleyen, koyu mavi renkte gösterilen gömülü dizi blokları (EAB'ler) bulunur.Bunlar, RAM veya ROM gibi işlevler için kullanılan, gömülü veri işleme veya doğrudan FPGA kumaş içinde tamponlama sağlayan yüksek yoğunluklu bellek bloklarıdır.Sütun ve satır ara bağlantıları, çipin çevresine yerleştirilen laboratuvarlar, EAB'ler ve G/Ç öğeleri (IO'lar) arasındaki iletişimi etkinleştirir.Bu ara bağlantılar karmaşık yönlendirme yollarını destekler ve farklı mantık bölümlerinde veri akışı için önemlidir.

Her IOE, dahili mantığı harici pimlere bağlar ve cihazın diğer sistem bileşenleriyle arayüz oluşturmasına izin verir.Yapı modüler ve simetriktir, yönlendirme ve ölçeklenebilirlik için etkili bir düzen sunar.EPF10K30ATC144-1'de, bu düzenleme, hızlı veri işleme ve esnek mantık yapılandırmasına ihtiyaç duyan orta karmaşıklık dijital sistemleri için ideal olan programlanabilir mantık ve gömülü belleğin dengeli bir karışımına izin verir.

EPF10K30ATC144-1 Özellikleri

Tip	Parametre
Üretici	Altera/Intel
Seri	Flex-10ka®
Ambalajlama	Toplu
Parça durumu	Aktif
Laboratuvar sayısı/CLB'ler	216
G/Ç sayısı	102
Voltaj - besleme	3V ~ 3.6V
Montaj türü	Yüzey montajı
Çalışma sıcaklığı	0 ° C ~ 70 ° C (TA)
Paket / Dava	144-LQFP
Tedarikçi Cihaz Paketi	144-TQFP (20x20)
Temel Ürün Numarası	EPF10K30

EPF10K30ATC144-1 Uygulamaları

Dijital Ses / Video İşleme

EPF10K30ATC144-1, çip üstü RAM sağlayan gömülü dizi blokları (EAB'ler) nedeniyle ses ve video işleme görevleri için çok uygundur.Bu özellik, doğrudan FPGA içinde arabelleğe alma, geçici depolama ve veri manipülasyonuna izin verir.Birçoğu bu FPGA'yı ses akışı kod çözme, piksel manipülasyonu veya dijital video arayüz zamanlamasını işlemek için kullanır.Orta derecede mantık kapasitesi ve G/Ç esnekliği, multimedya sistemlerinde kodekler, zamanlama denetleyicileri ve senkronizasyon mantığı ile entegrasyonu mümkün kılar.

Endüstriyel kontrol sistemleri

Endüstriyel otomasyonda EPF10K30ATC144-1, merkezi bir kontrolör veya akıllı G/Ç arayüzü olarak hizmet verebilir.Programlanabilir mantığı, durum makinelerinin, sensör arayüzlerinin, veri edinme ve SPI veya RS-485 gibi seri iletişim protokollerinin uygulanmasını destekler.Çip üstü RAM ve büyük G/Ç sayısının mevcudiyeti, programlanabilir mantık denetleyicileri (PLC'ler), motor sürücüleri veya robotik alt sistemlerde çoklu kontrol sinyallerini yönetmek için uygun hale getirir.

Tıbbi ekipman

Tıbbi cihazlar, özel veri akışlarını işlemek için hassas, yeniden yapılandırılabilir mantık gerektirir.Bu FPGA, EKG, ultrason veya görüntüleme sistemleri gibi uygulamalarda analog sensör girişlerinin sinyal koşullandırması, filtrelenmesi ve işlenmesi için kullanılabilir.Öngörülebilir gecikmesi ve esnek programlaması, daha fazla mikro denetleyici veya DSP kullanımından önce tescilli algoritmaları veya veri ön işlemlerini entegre etmek için idealdir.

Otomotiv ve havacılık elektroniği

Otomotiv panolarında, aviyonik ve havacılık kontrol ünitelerinde, EPF10K30ATC144-1, arayüz sensörleri, teşhis yönetimi veya iletişim protokollerinin uygulanması için yaygın olarak kullanıldı.Yeniden programlanabilir doğası, dağıtım sonrası mantık veya sistem doğrulaması sırasında ayarlanmasına izin verdi.Parçanın G/Ç esnekliği, engebeli ortamlarda istikrarı korurken eski otobüsler ve modern iletişim sistemleri arasında köprü kurabilmesini sağladı.

İletişim ve Ağ Sistemleri

Özel seri protokolleri ve veri filtreleme mantığını uygulama yeteneği sayesinde, EPF10K30ATC144-1, eski telekom sistemlerinde ve ağ arka planlarında kullanım buldu.Gömülü RAM, tamponlama ve paket başlık analizini desteklerken, mantık blokları anahtarlama kurallarını veya eşlik kontrollerini uygulayabilir.İletişim altyapısındaki işlemcileri, anahtarları ve sinyal yollarını entegre etmeye yardımcı olan bir tutkal mantığı öğesi olarak işlev gördü.

EPF10K30ATC144-1 Benzer Parçalar

• EPF10K30AQI208-3

EPF10K30AQI208-3, EPF10K30ATC144-1'e güçlü bir alternatiftir, aynı mantık öğesini (1,728 LES) ve gömülü belleğe (~ 12.3 kbit) sunar, ancak daha büyük 208 pimli QFP paketine sahiptir.Mevcut G/Ç pimlerinin sayısını 147'ye çıkarır, bu da daha fazla harici bağlantı gerektiren uygulamalar için idealdir.Endüstriyel dereceli –3 hız derecesi ile, –40 ° C ila +85 ° C daha geniş bir sıcaklık aralığında güvenilir bir şekilde gerçekleştirilir.Bu, telekom, kontrol sistemleri ve sağlam endüstriyel kurulumlardaki sağlam ortamlar için uygun hale getirir.Genişletilmiş G/Ç ve çalışma aralığı, 144 pimli TQFP yapılandırmasını aşan tasarımlar için pratik bir yükseltme haline getirir.

• EPF10K30AQI240-3

EPF10K30AQI240-3, Flex 10K ailesinde 240 pimli QFP paketi ve 189 G/Ç pimleri ile daha yüksek G/Ç yoğunluğu sunan bir başka uyumlu FPGA'dır.ATC144-1 gibi, 1.728 mantık elemanı ve 12.3 kbit gömülü RAM tutar.–3 hız sınıfı, endüstriyel sıcaklıklarda tutarlı performans sağlar, bu da geniş çevresel dalgalanmalara sahip sistemler için güvenilir bir seçimdir.Karmaşık kontrol panelleri, gömülü video sistemleri ve eski bilgi işlem arayüzleri gibi yüksek pin sayısı uygulamalar için çok uygundur.

• EPF10K30AQC240-3

EPF10K30AQC240-3 ayrıca 240 pimli QFP düzeninde 189 G/Ç pimi sağlar ve 1.728 LES ve ~ 12 kbit çip üstü RAM'in çekirdek mimarisini korur.Şimdi eski olarak listelenmiş olsa da, 240 pimli QFP'nin mekanik ayak izi ve sinyal pinoutuna ihtiyaç duyulduğu sistemlerde uygun bir yedek olmaya devam etmektedir.AQI240-3 ile işlevsel olarak aynıdır, ancak tipik olarak ticari sıcaklık uygulamalarında kullanılır.Bu kısım, özellikle 240 pimli düzen ile düşme mekanik uyumluluğunun gerekli olduğu ve yeni tasarımların tedarik edilmesi mümkün olmadığı yerlerde, eski donanım bakımı için değerlidir.

EPF10K30ATC144-1 Programlama Adımları

1. Tasarımı oluşturun ve derleyin

VHDL veya Verilog gibi bir HDL kullanarak dijital mantığınızı tasarlayarak başlayın.Projeyi oluşturmak için Altera Quartus II veya Max+Plus II gibi yazılım araçlarını kullanın.Tasarımınız tamamlandıktan sonra, programlama dosyaları oluşturmak için derleyin.Güçlendirme yüklemesi için bir seri EEPROM programlamak istiyorsanız, SRAM tabanlı JTAG yapılandırması için bir .soF dosyası ve.

2. Yapılandırma yöntemini seçin

EPF10K30ATC144-1'i yapılandırmanın iki ana yolu vardır.Test veya geliştirme sırasında geçici programlama için .sof dosyasıyla JTAG yapılandırmasını kullanın.Sistem başlatmasında kalıcı veya otomatik yapılandırma için, .pof dosyasını harici bir EEPROM'a (EPC2 gibi) yükleyerek pasif seri yöntemini kullanın.

3. Cihazı bağlayın ve programlayın

JTAG kullanıyorsanız, JTAG üstbilgisine bir programlama kablosu (örn. USB-Blaster) bağlayın.Quartus programcısını açın, .sof dosyasını yükleyin ve cihazı doğrudan programlayın.Pasif seri için EEPROM'u FPGA'ya bağlayın ve .POF dosyasını EEPROM'a programlamak için Quartus'u kullanın.EEPROM güçlendirmede bit akışı FPGA'ya gönderir.

4. Gerektiğinde yeniden programlayın

EPF10K30ATC144-1, JTAG aracılığıyla istediğiniz zaman yeniden programlanabilir.Başlangıç ​​yapılandırmasını değiştirmek için EEPROM içeriğini de güncelleyebilirsiniz.Bu, saha güncellemeleri veya tasarım iyileştirmeleri için kullanışlıdır.

5. Programlama başarısını doğrulayın

Programlamadan sonra başarılı yapılandırmayı onaylamak için FPGA’nın durum pinlerini (NSTATUS ve CONF_DONE) kontrol edin.Ayrıca, mantığın amaçlandığı gibi çalışmasını sağlamak için fonksiyonel testler yapabilir veya SignalTap gibi hata ayıklama araçlarını kullanabilirsiniz.

EPF10K30ATC144-1 Avantajları

• Gömülü RAM ile yüksek entegrasyon

EPF10K30ATC144-1, yaklaşık 12 kbit gömülü RAM ile birlikte yaklaşık 30.000 sistem kapısı ve 1.728 mantık öğesini entegre eder.Bu gömülü dizi blokları (EAB'ler) dağıtılmış RAM'e kıyasla daha hızlı ve daha öngörülebilir bellek işlemlerine izin verir.Bu, özellikle tamponlama, arama tabloları veya küçük veri depolama gerektiren uygulamalarda, hem performansı hem de kaynak kullanımını iyileştirerek mantık tasarımını basitleştirmeye yardımcı olur.

• Karışık voltaj uyumluluğu

Bu cihazın güçlü avantajlarından biri, 5V toleranslı I/OS'yi desteklerken 3.3V besleme ile çalışma yeteneğidir.Bu Multivolt ™ I/O özelliği, FPGA'yı hem eski 5V mantık hem de modern 3.3V bileşenlerini kullanan sistemlere entegrasyon için esnek hale getirir.Voltaj seviyelerinin alt sistemler arasında değiştiği endüstriyel veya iletişim sistemlerinde kullanışlıdır.

• Kolay Yeniden Yapılandırma

SRAM teknolojisini kullandığından, EPF10K30ATC144-1, JTAG veya pasif seri yöntemler kullanılarak kolayca yeniden programlanabilir.Mantık işlevlerini tarlada veya geliştirme sırasında çipi değiştirmeden güncelleyebilirsiniz.Bu, maliyetleri azaltır ve dağıtımdan sonra gelecekteki yükseltmelere veya hata düzeltmelerine izin verir.

• Yerleşik JTAG ve Hızlı Geliştirme

Cihaz, sınır tarama testini ve sistem içi programlamayı sağlayan yerleşik JTAG desteği içerir.Bu, üretim testleri ve hata ayıklama için değerlidir.Ayrıca, geleneksel ASIC gelişimine kıyasla, bu FPGA'yı kullanmak tasarım geri dönüş süresini büyük ölçüde azaltır, bu da hızlı prototipleme ve küçük-orta üretim çalışmaları için idealdir.

• Verimli yönlendirme ve performans mimarisi

Bu cihazda kullanılan Flex 10K mimarisi, FastTrack® yönlendirmesini, aritmetik mantık için zincirleri ve öngörülebilir zamanlama ve verimli performans sağlayan saat ağaçlarını içerir.–1 hız derecesi ile çip, sinyal kontrolü, veri işleme ve protokol arayüzü gibi birçok orta performans uygulaması için uygun olan yaklaşık 166 MHz'e kadar çalışabilir.

EPF10K30ATC144-1 Ambalaj Boyutları

• Paket türü: Tqfp - 144 (ince dörtlü düz paket, 144 pim)

• Montaj: Yüzey montajı

• Vücut büyüklüğü: 20mm × 20mm (Kurşunlar dahil)

• Pin aralığı: 0.80mm (pim merkezleri arasındaki mesafe)

• Vücut uzunluğu (Kurşunlar hariç): 12.00mm (nominal)

• Vücut genişliği (Kurşunlar hariç): 12.00mm (nominal)

• Genel kalınlık: 1.20 mm'ye kadar

• Vücut kalınlığı: Yaklaşık 0,95 mm

• Kurşun uzunluğu: 0.45mm ila 0.75 mm

• Kurşun genişliği: 0.30 mm ila 0.45 mm

• Oturma uçağı yüksekliği (A1): 0.05mm ila 0.15 mm

EPF10K30ATC144-1 Üretici

EPF10K30ATC144-1 Altera , programlanabilir mantık cihazlarında öncü ve Flex 10K FPGA serisinin orijinal geliştiricisi.1983 yılında kurulan Altera, sektördeki en eski ve en yaygın programlanabilir mantık çözümlerinden bazılarını tanıtarak saha programlanabilir kapı dizisi (FPGA) inovasyonunda lider oldu.2015 yılında Altera tarafından satın alındı İntel ŞirketAltera'nın FPGA ürün serilerini programlanabilir çözümler grubu (PSG) altında desteklemeye ve entegre etmeye devam etti.Altera, 2024 yılında ayrı bir Intel iştiraki olarak yeniden başlatılsa da, EPF10K30ATC144-1, Altera’nın orijinal mühendislik ve üretim mükemmelliğini yansıtan eski bir FPGA olmaya devam ediyor.

Çözüm

EPF10K30ATC144-1, iyi belleğe, güçlü mantık işlevlerine ve hem yeni hem de eski sistemlerle çalışma yeteneğine sahip yararlı ve esnek bir FPGA çipidir.Her zaman yeniden programlayabilirsiniz, bu da test ve güncellemeler için harika hale getirir.Fabrika makinelerinden ağ araçlarına kadar birçok elektronikte bağlanması ve iyi çalışması kolaydır.Daha eski bir parça olmasına rağmen, güvenilir ve yeniden programlanabilir çiplerin gerekli olduğu birçok projede hala yardımcı olur.
