EP1C4F400C8 FPGA: Özellikler, özellikler, programlama ve alternatifler

Programlanabilir mantıkla çalışıyorsanız, EP1C4F400C8 size pratik bir performans ve maliyet dengesi sağlar.Bu makalede, bu FPGA'nın ne olduğunu, mantık kapasitesi, bellek ve G/Ç seçenekleri gibi temel özelliklerini ve yapısının güvenilir tasarımı nasıl desteklediğini öğreneceksiniz.Ayrıca özelliklerini, sistemlerde uygulamaları, programlama sürecini ve benzer parçalarla nasıl karşılaştırıldığını da göreceksiniz.

Katalog

EP1C4F400C8 nedir?

. EP1C4F400C8 Intel’in (eski adıyla Altera’nın) Siklon FPGA ailesinin bir üyesidir ve uygun maliyetli ve güvenilir bir programlanabilir mantık çözümü olarak tasarlanmıştır.0.13 um SRAM işlemi üzerine inşa edilen bu cihaz, kompakt bir FBGA-400 paketinde orta derecede mantık yoğunluğu ve esnek G/Ç seçenekleri sunar.EP1C3, EP1C6, EP1C12 ve EP1C20 gibi cihazları içeren siklon ailesi, ölçeklenebilir tasarımlar için performansı ve karşılanabilirliği dengelemek için oluşturuldu ve yoğunluk seviyeleri ve paketler arasında kolay geçişe izin verdi.İstikrar ve geniş evlat edinme ile bilinen, eski tasarımlarda güvenilir bir seçim olmaya devam etmektedir.

EP1C4F400C8'i mi arıyorsunuz?Mevcut stok, teslim süresi ve fiyatlandırmayı kontrol etmek için bizimle iletişime geçin.

EP1C4F400C8 CAD modelleri

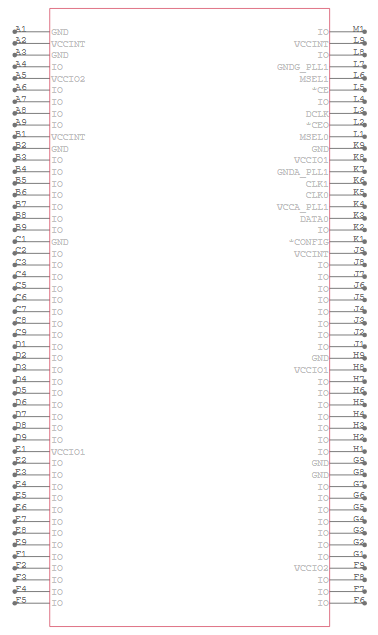

Ep1c4f400c8 sembolü

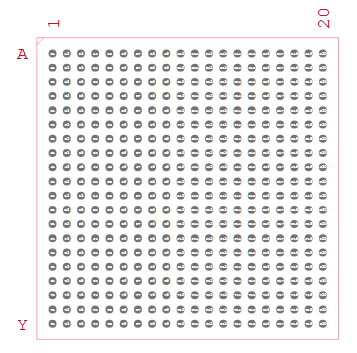

Ep1c4f400c8 ayak izi

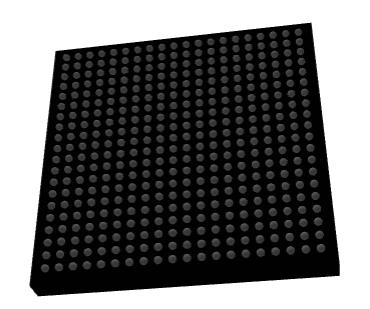

EP1C4F400C8 3D Model

EP1C4F400C8 Özellikleri

• Mantık kapasitesi

EP1C4F400C8, 400 mantık dizisi bloğuna (laboratuvarlar) düzenlenen yaklaşık 4.000 mantık öğesi sunar.Bu, maliyet verimliliğini korurken ılımlı mantık yoğunluğu gerektiren orta menzilli tasarımlar için uygun hale getirir.

• Gömülü bellek

Yaklaşık 76.5 kbit gömülü belleği entegre eder.Bu dahili RAM, veri arabelleği, depolama ve küçük bellek işlevlerini destekleyerek birçok tasarımda harici bellek bileşenlerine olan ihtiyacı azaltır.

• Yüksek G/Ç sayısı

Cihaz, 400 top FBGA paketinde 301 kullanıcı tarafından yapılandırılabilir G/Ç pimi sağlar.Bu yüksek pim sayısı, çoklu periferik arayüzler gerektiren karmaşık sistemler için zengin bağlantı sağlar.

• Geniş G/Ç Standartları Desteği

LVTTL, LVCMOS, SSTL-2, SSTL-3 ve diferansiyel LVD'ler dahil olmak üzere birden fazla G/Ç standardı destekler.Bu esneklik, FPGA'nın çeşitli modern mantık aileleri ve bellek cihazlarıyla doğrudan arayüz oluşturmasını sağlar.

• Yüksek hızlı diferansiyel sinyal

LVD'ler 640 Mbps'ye kadar destek ile FPGA, hızlı veri aktarım gereksinimlerini işler.Bu, yüksek hızlı iletişim bağlantıları ve hızlı dijital arayüzler gibi uygulamalar için pratik hale getirir.

• PLLS ile Saat Yönetimi

Çip, iki faz kilitli döngü (PLL'ler) ve sekiz küresel saat ağını entegre eder.Bu özellikler, zamanlama-kritik uygulamalar için hassas saat üretimi, çarpma ve titreşim kontrolüne izin verir.

• Düşük voltajlı çekirdek işlemi

Nominal 1,5 V çekirdek voltajında ​​çalışan cihaz, performansı daha düşük güç tüketimi ile dengeler.Bu voltaj seviyesi, imalatında kullanılan 0.13 um CMOS teknolojisi için optimize edildi.

• Esnek G/Ç gerilimleri

FPGA, farklı bankalarda 1.5 V, 1.8 V, 2.5 V ve 3.3 V G/Ç voltajlarını destekler.Bu çok yönlülük, hem eski hem de modern sistem bileşenleriyle arayüz oluşturmasını sağlar.

• SRAM tabanlı yapılandırma

Diğer siklon FPGA'lar gibi, SRAM tabanlıdır ve her güçte yeniden yapılandırma gerektirir.Bu, güncellemeler için esneklik sağlar, ancak harici bir yapılandırma aygıtı veya denetleyici gerektirir.

• Bitstream Sıkıştırma Desteği

EP1C4F400C8, yapılandırma sırasında sıkıştırılmış bit akım yüklemesini destekler.Bu, harici bellek gereksinimlerini azaltır ve yapılandırma sürelerini hızlandırır.

• PCI uyumluluğu

PCI standartları için yerleşik destek içerir (33/66 MHz, 32/64 bit).Bu özellik, cihazın ek köprüleme mantığı olmadan PCI arayüzü gerektiren sistemlere doğrudan entegre edilmesini sağlar.

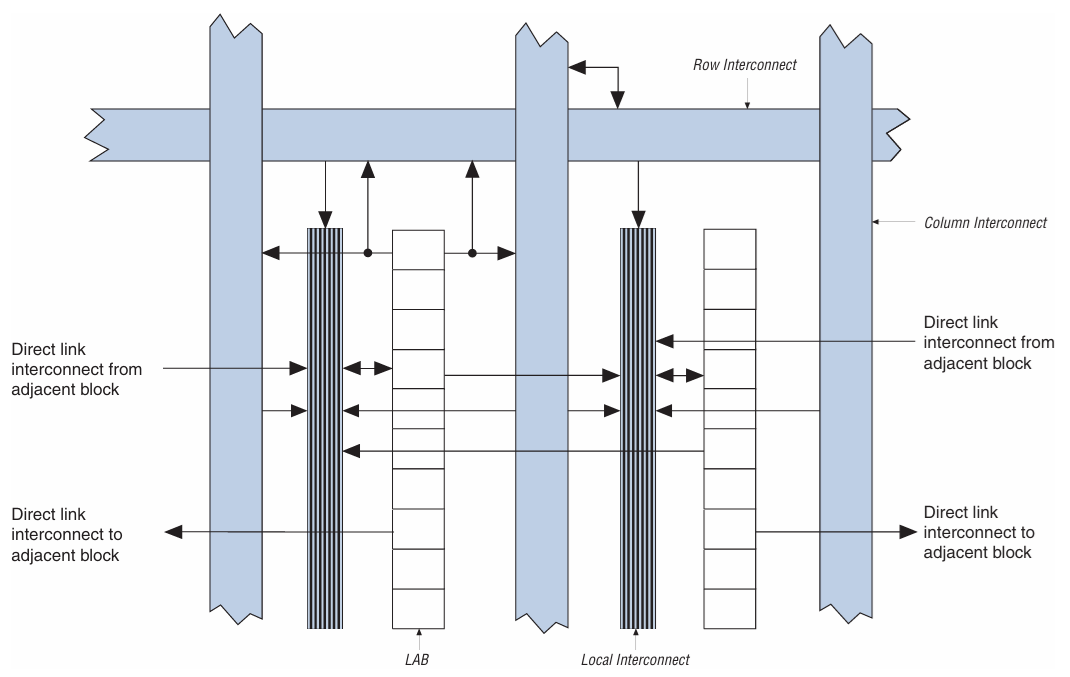

Siklon Laboratuar Yapısı

Diyagram, EP1C4F400C8 gibi siklon FPGA'larında kullanılan mantık dizisi bloğu (laboratuvar) yapısını gösterir.Her laboratuvar, bir ara bağlantı ağına bağlanır: mantık öğeleri ve diğer bloklar arasında yönlendirilen satır ara bağlantıları, sütun ara bağlantıları ve yerel ara bağlantılar.Doğrudan bağlantı bağlantıları, bitişik laboratuvarlara hızlı, düşük gecikmeli yollar sağlar ve sinyal yollarındaki zamanlama performansını iyileştirir.Bu mimari önemlidir, çünkü esnekliği verimlilikle yönlendirir, FPGA'nın hız ve alanı optimize ederken karmaşık tasarımları işlemesini sağlar.

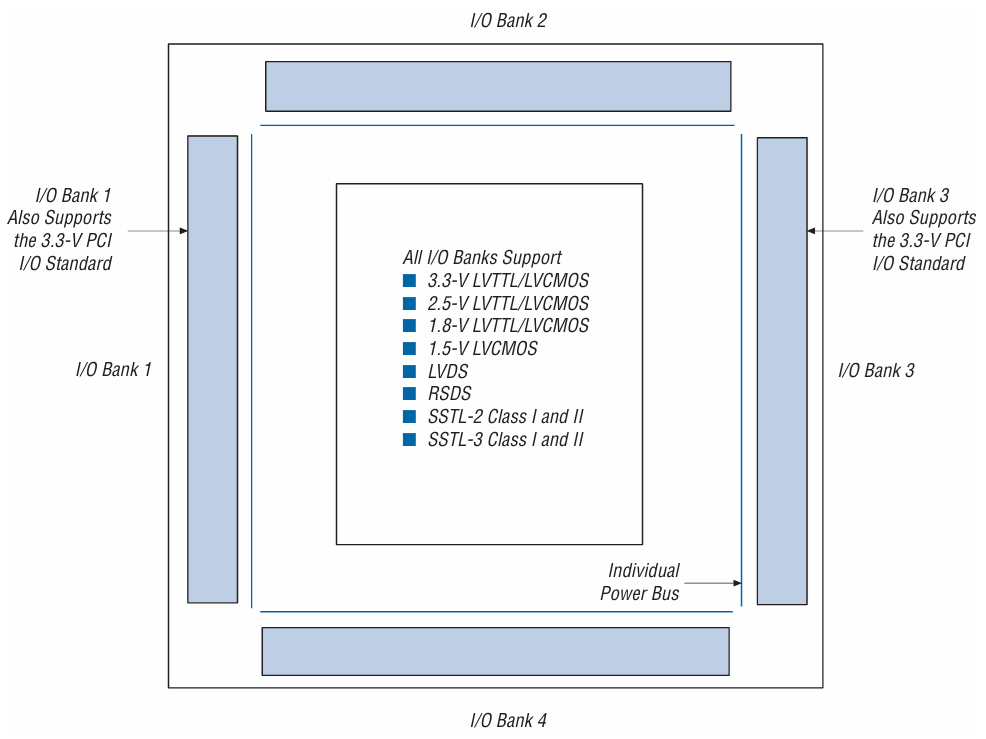

Siklon G/Ç bankaları şeması

Diyagram, EP1C4F400C8 gibi siklon FPGA'ların G/Ç banka yapısını göstermektedir.Cihaz, her biri kendi tedarik veri yolu ile çalışan dört G/Ç bankasına bölünür ve tek bir FPGA içinde farklı voltaj standartlarını karıştırmaya izin verir.Tüm bankalar, LVTTL, LVCMOS, LVD'ler, RSD'ler ve SSTL gibi çok çeşitli G/Ç standartlarını desteklerken, Bankalar 1 ve 3 de eski sistemlerle uyumluluk için 3.3-V PCI'yi desteklemektedir.Bu esnek G/Ç mimarisi önemlidir, çünkü çeşitli harici cihazlar ve arayüzlerle sorunsuz entegrasyon sağlar, bu da FPGA'yı çeşitli uygulamalara uyarlanabilir hale getirir.

EP1C4F400C8 ÖZELLİKLER

Tip	Parametre
Üretici	Altera/Intel
Seri	Cyclone®
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Laboratuvar sayısı/CLB'ler	400
Mantık öğelerinin/hücre sayısı	4000
Toplam RAM BITS	78.336
G/Ç sayısı	301
Voltaj - besleme	1.425V ~ 1.575V
Montaj türü	Yüzey montajı
Çalışma sıcaklığı	0 ° C ~ 85 ° C (TJ)
Paket / Dava	400-BGA
Tedarikçi Cihaz Paketi	400-FBGA (21 × 21)
Temel Ürün Numarası	Ep1c4

EP1C4F400C8 Uygulamaları

1. Dijital Sinyal İşleme (DSP)

EP1C4F400C8, filtreleme, FFT'ler ve sinyal modülasyonu gibi görevleri gerçekleştirecek şekilde programlanabilir.Mantık öğeleri ve gömülü bellek kombinasyonu, yüksek hızlı işlem için uygun hale getirir.Bu, geleneksel DSP yongalarını farklı algoritmalar için yeniden programlanabilen esnek bir FPGA çözeltisi ile değiştirmesini sağlar.

2. Gömülü ve Kontrol Sistemleri

Endüstriyel ve gömülü sistemlerde, bu FPGA genellikle özel denetleyiciler, sıralayıcılar ve durum makinelerini uygulamak için kullanılır.Yeniden yapılandırılabilir mantığı, donanım davranışını tam olarak sistem ihtiyaçlarına göre uyarlamayı sağlar.Kontrol mantığını FPGA içine entegre ederek, harici bileşenlerin sayısı azalır, güvenilirliği artırır ve maliyeti düşürür.

3. İletişim ve Arayüz Köprüsü

Cihaz birden fazla G/Ç standardı destekler ve farklı iletişim protokolleri arasında bir köprü görevi görebilir.Genellikle PCI, LVD, SDRAM ve diğer arayüzleri bir sistem içine sorunsuz bir şekilde bağlamak için kullanılır.Bu, ağ ekipmanı, gömülü denetleyiciler ve eski-modern arayüz dönüşümlerinde son derece kullanışlı hale getirir.

4. Veri toplama ve işleme

Yüksek G/Ç kullanılabilirliği ve esnek bellek ile EP1C4F400C8, veri toplama sistemleri için çok uygundur.Doğrudan ADC'ler ve sensörlerle arayüz oluşturabilir, verileri zamanında işleyebilir ve depolama veya iletim için hazırlayabilir.Bu tür uygulamalar tıbbi araçlarda, test ekipmanlarında ve bilimsel ölçüm cihazlarında yaygındır.

EP1C4F400C8 Benzer Parçalar

Spesifikasyon	EP1C4F400C8	EP1C4F400C8N	EP1C4F400C8NAA	EP1C4F400C6N	Ep1c4f324c8n	Ep1c4t144c8n
Üretici	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)
FPGA Ailesi	Siklon (EP1C4)	Siklon (EP1C4)	Siklon (EP1C4)	Siklon (EP1C4)	Siklon (EP1C4)	Siklon (EP1C4)
Mantık öğeleri (LES)	4.000	4.000	4.000	4.000	4.000	4.000
Gömülü bellek (bit)	~ 76.5 kbit	~ 76.5 kbit	~ 76.5 kbit	~ 76.5 kbit	~ 76.5 kbit	~ 76.5 kbit
G/Ç pimleri	301	301	301	301	249	97
Paket / Dava	400-FBGA	400-FBGA	400-FBGA	400-FBGA	324-FBGA	144-TQFP
Hız notu	C8	C8	C8	C6 (daha hızlı)	C8	C8
Çekirdek voltajı	1.5 V	1.5 V	1.5 V	1.5 V	1.5 V	1.5 V
Çalışma sıcaklığı.Menzil	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C

EP1C4F400C8 Programlama Adımları

EP1C4F400C8 FPGA'yı kullanmadan önce, tasarımınızı cihaza yüklemelisiniz.Programlama, FPGA'yı bir Bitstream dosyasıyla yapılandırmayı içerir, böylece amaçlanan devreniz olarak nasıl davranacağını bilir.

1. Yapılandırma Şeması'nı seçin ve MSEL pimlerini ayarlayın

Aktif seri, pasif seri veya JTAG gibi kurulumunuza en uygun yapılandırma şemasını seçerek başlarsınız.Bu, güçlenmeden önce MSEL pimlerini belirli mantık seviyelerine ayarlayarak yapılır.Her mod farklı pimler ve protokoller kullanır, bu nedenle tasarım araçlarınız ve yapılandırma belleğinizle uyumluluğu onaylamanız gerekir.Burada doğru seçim yapmak sorunsuz bir yapılandırma işlemi sağlar.

2. Güç uygulayın ve cihazı başlatın

Ardından, belirtilen voltaj aralıkları içindeki FPGA’nın çekirdeğini ve G/Ç raylarını güçlendirin.Başlangıç ​​sırasında, besleme voltajları sabit olana kadar cihazı sıfırlamak için nconfig pimini düşük tutun.Kararlı olduktan sonra, sıfırlama ve cihaz nstatus pimini sürerek hazırlık sinyal verir.Bu, yapılandırma başlamadan önce FPGA'nın uygun şekilde başlatıldığını garanti eder.

3. Yapılandırma Bitstream'i iletin

Bu aşamada, yapılandırma veri dosyasını (Bitstream) seçtiğiniz şemayı kullanarak FPGA'ya gönderirsiniz.Aktif seri veya pasif seri modda, Bitstream harici bir bellek cihazından gelirken, JTAG kablo yoluyla doğrudan programlamaya izin verir.Cihaz, tamamlanana kadar yapılandırma verilerini sürekli olarak okur.Tasarım yazılımınız bu bit akımını mantık gereksinimlerinize uyacak şekilde oluşturur.

4. Başarılı yapılandırmayı onaylayın (conf_done)

FPGA yüklemeyi bitirdiğinde, konfigürasyon verilerinin başarıyla alındığını göstermek için conf_done pimini iddia eder.Aynı zamanda, cihaz kayıtları temizleme ve G/Ç etkinleştirme gibi dahili başlatma gerçekleştirir.Conf_done yükselemezse, genellikle yapılandırma verilerinin veya kurulumun bir hatası olduğu anlamına gelir.Bu PIN'i izlemek, işlemin tamamlandığını doğrulamanın en basit yoludur.

5. İsteğe bağlı sistem içi yeniden yapılandırma yapın

Son olarak, FPGA'yı karttan çıkarmadan güncelleme veya yeniden programlama seçeneğiniz vardır.JTAG veya gömülü bir denetleyiciyi kullanarak, ürün yazılımı güncellemeleri için kullanışlı olan doğrudan yeni bir Bitstream yükleyebilirsiniz.Bu esneklik, dağıtımdan sonra bile sisteminizi değiştirmenize, hata ayıklamanıza veya yükseltmenize olanak tanır.FPGA tabanlı tasarımınızın zamanla değişen gereksinimlere uyum sağlayabilmesini sağlar.

EP1C4F400C8 Avantajları ve Dezavantajları

Avantajlar

• Orta menzilli tasarımlar için düşük maliyetli seçim

• Benzer yoğunluklu cihazlara kıyasla yüksek G/Ç sayısı

• Esnek voltaj ve G/Ç standart desteği

• Olgun araçlar ve belgelerle desteklenmektedir

• Eski FPGA nesillerinden daha düşük güç kullanımı

Dezavantajlar

• Sınırlı uzun vadeli kullanılabilirliğe sahip olmak

• Modern FPGA'lara karşı düşük mantık ve bellek kapasitesi

• Daha yavaş çalışma hızı ve G/Ç performansı

• Güçlendirmede yapılandırma için harici bellek gerektirir

• DSP blokları ve yüksek hızlı alıcı-vericiler gibi gelişmiş özelliklerden yoksun

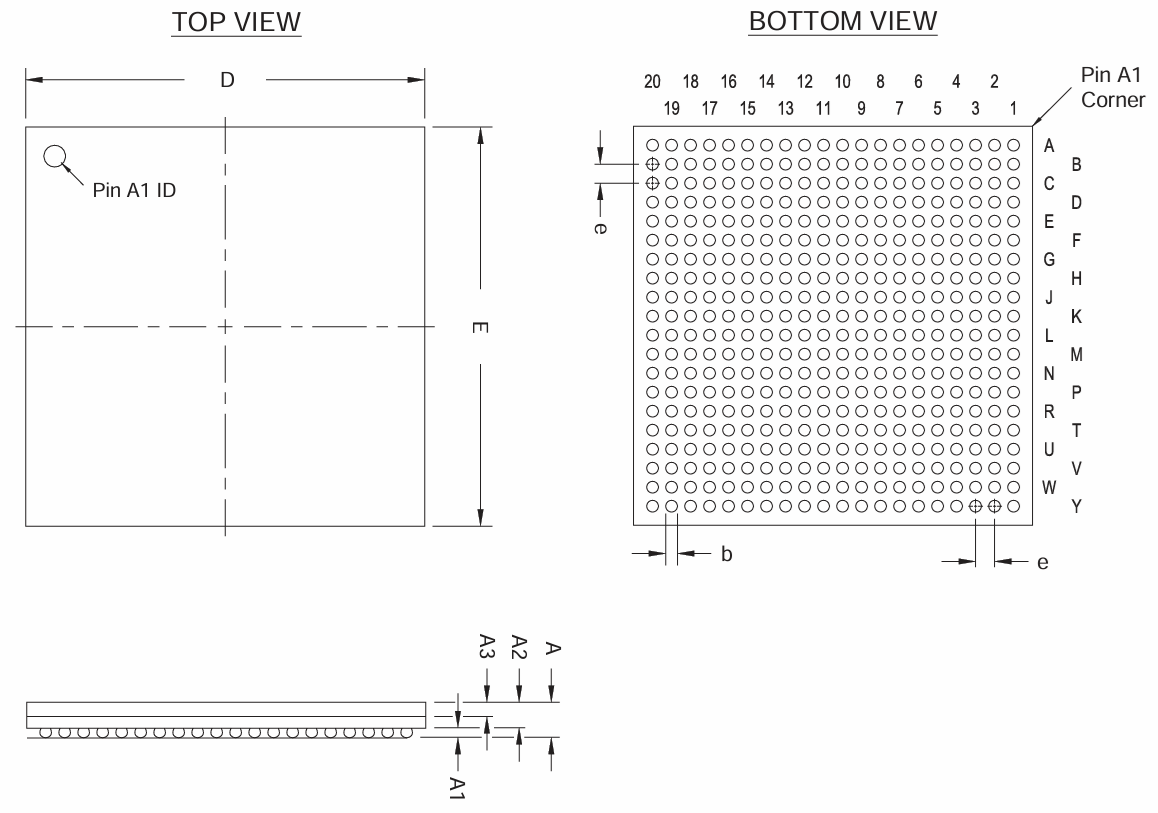

EP1C4F400C8 Ambalaj Boyutları

Tip	Parametre
Paket türü	FBGA (İnce Pitch Ball Izgara Dizi)
Top sayımı	400
Top zift (e)	1.0 mm (Cyclone EP1C4F400 için tipik)
Top çapı (b)	0.45 mm (nominal)
Paket Boyutu (D × E)	21 mm × 21 mm
Paket Yüksekliği (A)	2.40 mm (maks)
Substrat kalınlığı (A2)	~ 0.40 mm
Kalıp kapağı kalınlığı (A3)	~ 1.90 mm
Top yüksekliği (A1)	0.25 mm (nominal)
Pin A1 Köşesi	Oryantasyon için işaretlenmiş
Dizi düzeni	20 × 20 ızgara (köşe topları eksikken)
Montaj	Yüzey Montajı (SMD)

EP1C4F400C8 Üretici

EP1C4F400C8 başlangıçta üretildi Altera Corporation, programlanabilir mantık cihazlarında ve FPGA teknolojisinde öncü.2015 yılında Altera tarafından satın alındı Intel Corporationve ürün serisi Intel’in Programlanabilir Çözümler Grubu'nun (PSG) bir parçası oldu.Bugün, Intel bu Legacy Altera cihazlarını daha yeni FPGA ailelerine odaklanırken, mevcut kullanıcılar için süreklilik sağlayarak ve programlanabilir mantıkta yeniliği ilerletiyor.

Çözüm

EP1C4F400C8, orta menzilli tasarımlar için sağlam performans sunan uygun maliyetli ve çok yönlü bir FPGA olarak öne çıkıyor.4.000 mantık öğesi, gömülü belleği, kapsamlı I/Ç desteği ve çoklu voltaj ve arayüz standardı ile uyumluluk ile çeşitli uygulamalar arasında esneklik sağlar.DSP'de mimarisi, programlama süreci ve geniş kullanılabilirliği, gömülü sistemler ve veri toplama, eski durumuna rağmen onu pratik bir seçim haline getiriyor.Daha yeni cihazlarda ve yüzler sınırlı uzun vadeli kullanılabilirlikte bulunan gelişmiş özelliklerden yoksun olsa da, ölçeklenebilir FPGA tasarımlarında kanıtlanmış çözümler arayan güvenilir bir seçenek olmaya devam etmektedir.
