Dijital Sinyal İşleme (DSP): Nasıl Çalışır, Bileşenleri, Teknikleri ve Uygulamaları

Dijital Sinyal İşlemenin (DSP) ne olduğunu ve sinyallerin nasıl faydalı dijital verilere dönüştüğünü öğreneceksiniz.Sinyallerin nasıl yakalandığını, filtrelendiğini, örneklendiğini, işlendiğini ve tekrar kullanılabilir çıkışlara dönüştürüldüğünü gösterir.Ayrıca ana sistem parçalarını, ortak DSP tekniklerini, temel performans parametrelerini ve tipik uygulamaları da göreceksiniz.Son olarak DSP'yi analog sinyal işlemeyle karşılaştırır, böylece her birinin ne zaman kullanıldığını bilirsiniz.

Katalog

Şekil 1. Dijital Sinyal İşleme (DSP)

Dijital Sinyal İşleme (DSP) Nedir?

Dijital Sinyal İşleme (DSP), ölçümlerden veya halihazırda dijital kaynaklardan gelmiş olsun, sinyalleri dijital biçimde analiz etme ve değiştirme yöntemidir.Ses, sıcaklık, titreşim, voltaj, görüntüler ve radyo dalgaları gibi fiziksel sinyaller genellikle sensörler tarafından analog elektrik sinyallerine dönüştürülür ve daha sonra bir analogdan dijitale dönüştürücü (ADC) tarafından sayısallaştırılır, ancak bazı sensörler doğrudan dijital çıkışlar sağlar.Bir işlemci, sayısal forma girdikten sonra gürültüyü matematiksel olarak filtreler, bilgileri çıkarır, kaliteyi artırır veya verileri depolamaya, görüntülemeye veya iletişim sistemlerine göndermeden önce sıkıştırır.DSP, elektronik sistemlerin tamamen analog devreler yerine sayısal algoritmalar kullanarak sinyalleri matematiksel olarak analiz etmesine, dönüştürmesine ve yeniden yapılandırmasına olanak tanır.

Dijital Sinyal İşleme Nasıl Çalışır?

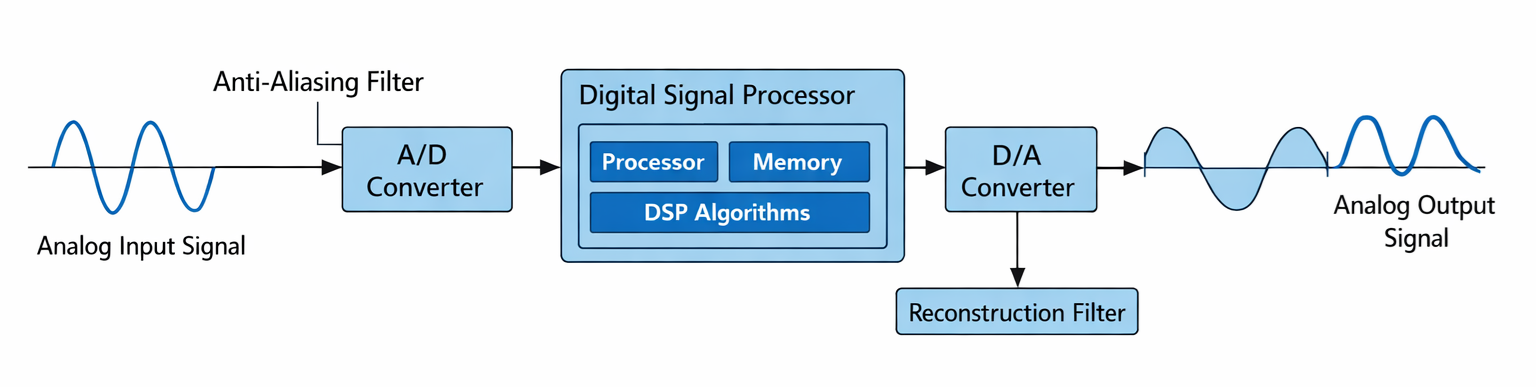

Şekil 2. DSP Çalışma Prensibi

Tipik bir DSP ölçüm sistemi, bir sinyali hesaplama için dijital forma dönüştüren bir sırayla çalışır, ancak bazı DSP sistemleri zaten dijital olan verileri işler ve analog dönüşüm gerektirmez.Diyagramda gösterildiği gibi süreç, mikrofon, anten veya ölçüm cihazı gibi bir sensörün ürettiği analog giriş sinyaliyle başlar.Dijitalleştirmeden önce sinyal, örtüşme bozulmasını önlemek için sinyal bant genişliğini örnekleme frekansının yarısından daha azıyla sınırlayan bir kenar yumuşatma filtresinden geçer.Şartlandırılmış dalga biçimi daha sonra A/D dönüştürücüsüne (ADC) girer; burada ayrı zaman aralıklarında örneklenir ve ayrı genlik seviyelerine nicemlenir ve ikili dijital temsil üretilir.

Dijital veriler daha sonra filtreleme, dönüştürme ve algılama gibi matematiksel işlemleri gerçekleştiren DSP algoritmalarını çalıştıran DSP çipi, mikro denetleyici, CPU, GPU veya FPGA gibi bir işleme sistemi tarafından işlenir.İşlemden sonra dijital çıkış, analog sinyali yeniden oluşturmak için D/A dönüştürücüye (DAC) gönderilir.DAC, dalga biçiminin merdiven (sıfır dereceli tutma) yaklaşımını ürettiğinden, dalga biçimini düzelten bir yeniden yapılandırma filtresinden geçerek orijinal sinyalin yumuşatılmış bant sınırlı analog yaklaşımını üretir.

DSP Sisteminin Bileşenleri

Bileşen	İşlev
Sensör / Dönüştürücü	Bir dönüştürür fiziksel niceliğin elektriksel veya dijital sinyale dönüştürülmesi
Analog Ön Uç	Gerçekleştirir amplifikasyon, empedans uyumu, seviye gibi sinyal koşullandırma geçiş ve koruma
Kenar Yumuşatma Filtre	Kısıtlamalar Aliasing'i önlemek için sinyal bant genişliğini örnekleme frekansının yarısından daha azına indirin
ADC	Örnekler ve Analog sinyali dijital verilere nicemler
DSP İşlemci	DSP'yi yürütür dijital veriler üzerinde algoritmalar ve matematiksel işlemler
Bellek	Mağazalar programlar, katsayılar, ara tamponlar ve giriş/çıkış verileri
DAC	Dönüştürür dijital verileri tipik olarak gerektiren bir merdiven analog sinyaline yeniden yapılandırma filtreleme
Çıkış Cihazı	Analog aktüatör, ekran, depolama sistemi veya dijital iletişim arayüzü

Dijital Sinyal İşleme Tekniklerinin Türleri

Filtreleme Teknikleri

Filtreleme, bir sinyalin istenmeyen kısımlarını ortadan kaldırırken, faydalı bilgileri de muhafaza etme işlemidir.Gürültülü dalga biçimi dijital filtreye girer ve çıkışta daha temiz bir dalga biçimi görünür.FIR filtreleri yalnızca mevcut ve geçmiş giriş değerlerini kullanarak çalışır, bu da onları kararlı ve öngörülebilir kılar.IIR filtreleri, daha az hesaplamayla daha keskin filtreleme oluşturmak için önceki çıktıları yeniden kullanır.Bu geri besleme davranışı nedeniyle, IIR filtrelerinin kararsızlığı önleyecek şekilde dikkatlice tasarlanması gerekir.Bu dijital filtreleme yöntemleri, ses sinyallerinde ve sensör ölçümlerinde gürültünün giderilmesi için yaygın olarak kullanılmaktadır.

Dönüşüm Teknikleri

Dönüşüm işleme, bir sinyali başka bir matematiksel forma dönüştürür, böylece özelliklerinin gözlemlenmesi daha kolay olur.Dalga biçimi, zaman değişiminden gizli ayrıntıları gösteren başka bir gösterime dönüştürülür.FFT, sinyalin frekans bileşenlerini net bir şekilde ortaya çıkarır.DCT grupları, multimedya sıkıştırma sistemleri için enerjiyi verimli bir şekilde sinyaller.Wavelet dönüşümü farklı ölçeklerde hem kısa hem de uzun sinyal özelliklerini gösterir.Bu dönüşümler iletişim ve medya uygulamalarındaki sinyalleri incelemek için kullanılır.

Spektral Analiz

Spektral analiz, sinyal enerjisinin frekanslar arasında nasıl yayıldığını inceler.Bir dalga biçimi, belirli frekanslarda tepe noktaları içeren bir spektruma dönüştürülür.Bu açıdan harmonikler ve bant genişliği doğrudan ölçülebilir.Baskın tonlar, orijinal dalga biçiminde fark edilmesi zor olsa bile görünür hale gelir.Bu yöntem titreşim teşhisi ve radyo sinyali denetimi için kullanışlıdır.Bir sinyalin normal davranıp davranmadığını veya anormal bileşenler içerip içermediğini belirlemeye yardımcı olur.

Uyarlanabilir İşleme

Uyarlanabilir işleme, sistem davranışını gelen verilere göre otomatik olarak ayarlar.Çıkış hatası, yanıtını iyileştirmek için sisteme geri bildirim yapar.Algoritma, değişen koşullara uyum sağlamak için dahili parametreleri sürekli olarak günceller.Bu, sistemin zaman içindeki gürültüyü veya paraziti izlemesine olanak tanır.Yaygın olarak yankı giderme ve arka plan gürültüsünü bastırmada kullanılır.Sonuç, dinamik ortamlarda daha temiz ve daha kararlı bir sinyaldir.

Sıkıştırma İşleme

Sıkıştırma işleme, önemli bilgileri korurken dijital verilerin boyutunu azaltır.Büyük bir veri akışı, işlendikten sonra daha küçük bir kodlanmış akışa dönüşür.Gereksiz desenler kaldırılır ve daha az fark edilen ayrıntılar basitleştirilebilir.Bu, depolama gereksinimlerini ve iletim bant genişliğini azaltır.Ses, görüntü ve video formatları büyük ölçüde bu tekniğe dayanır.Multimedya sistemlerinde daha hızlı iletişim ve verimli veri işleme olanağı sağlar.

DSP'nin Teknik Özellikleri

Parametre	Sayısal Aralık
Örnekleme Oranı	8 kHz (konuşma), 44,1 kHz (ses), 96 kHz–1 MHz (enstrümantasyon)
Çözünürlük (Bit Derinliği)	8 bit, 12 bit, 16 bit, 24 bit, 32 bit kayan nokta
İşleme Hız	50 MIPS – 2000+ MIPS veya 100 MMAC/s – 20 GMAC/s
Dinamik Aralık	~48 dB (8 bit), 72 dB (12 bit), 96 dB (16 bit), 144 dB (24 bit)
Gecikme	<1 ms (kontrol), 2–10 ms (ses), >50 ms (yayın kabul edilebilir)
Sinyal-Gürültü Oran (SNR)	60 dB–140 dB dönüştürücü kalitesine bağlı olarak
Bellek Kapasite	32 KB – 8 MB çip üzerinde RAM, GB'a kadar harici bellek
Güç Tüketim	10mW (taşınabilir) – 5 W (yüksek performanslı DSP)
Kelime Uzunluğu	16 bit sabit, 24 bit sabit, 32 bit kayan nokta
Saat Frekans	50 MHz – 1,5 GHz
Verim	1–500 Mörnekler/numuneler
Arayüz Bant genişliği	1 Mb/sn – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC Doğruluğu	±0,5 LSB'den ±4 LSB
DAC Çözünürlük	10 bit – 24 bit
İşletim Sıcaklık	−40°C ila +125°C (endüstriyel sınıf)

DSP uygulamaları

Dijital sinyal işleme, aşağıdaki uygulamalar da dahil olmak üzere sinyalleri otomatik olarak ölçmek, iyileştirmek ve analiz etmek için kullanılır:

• Ses işleme (gürültü bastırma, yankı giderme, ekolayzerler)

• Konuşma tanıma ve sesli asistanlar

• Dijital kameralarda görüntü işleme (mozaikleştirme, filtreleme, geliştirme ve sıkıştırma)

• Biyomedikal sinyal izleme (EKG, EEG) ve tıbbi görüntüleme (ultrason)

• Kablosuz iletişim sistemleri (modülasyon, demodülasyon, kanal kodlama, senkronizasyon ve eşitleme)

• Radar ve sonar tespiti

• Endüstriyel titreşim izleme

• Güç sistemi koruması ve harmonik analizi

• Motor kontrolü ve otomasyon geri bildirim sistemleri

• Video sıkıştırma ve akış kodekleri

DSP ve Analog Sinyal İşleme

Özellik	Dijital Sinyal İşleme	Analog Sinyal İşleme
Sinyal Temsil	Örneklendi ayrık zaman adımlarındaki değerler (örneğin, 44,1 kHz örnekleme)	Sürekli gerilim/akım dalga biçimi
Genlik Hassasiyet	Nicelenmiş seviyeler (örneğin, 2¹⁶ = 16 bitte 65.536 seviye)	Sürekli ancak bileşen doğruluğu ile sınırlıdır (±%1–5)
Frekans doğruluk	tam sayısal frekans oranları	Sürüklenme bağlıdır RC/LC toleransları ve sıcaklık hakkında
Tekrarlanabilirlik	Aynı aynı veri ve kod için çıktı	Değişir birimler arasında ve zamanla
Gürültü Duyarlılık	Yalnızca dönüşümden sonra etkilenen ön uç	Gürültü tüm devre yolu boyunca birikir
Sıcaklık Kararlılık	Asgari değişiklik (dijital mantık eşiğine dayalı)	Kazanç ve ofset bileşenlerin °C katsayısına göre değişir
Kalibrasyon Gereksinim	Genellikle bir kerelik veya hiçbiri	Sık sık periyodik yeniden kalibrasyon gerektirir
Değişiklik Yöntem	Aygıt yazılımı/yazılım güncelleme	Donanım yeniden tasarım gerekli
Uzun Vadeli Sürüklenme	Sınırlı saat doğruluğu (ppm seviyesi)	Bileşen yaşlanma % seviye kaymasına neden olur
Matematiksel Operasyonlar	Hassas aritmetik (toplama, çarpma, FFT)	Yaklaşık devre davranışını kullanma
Dinamik Yeniden yapılandırma	Gerçek zamanlı algoritma değiştirme mümkün	Sabit topoloji
Gecikme Davranış	öngörülebilir işlem gecikmesi (μs–ms)	Neredeyse anında ancak faz kaymasına göre değişir
Ölçeklenebilirlik	Karmaşıklık hesaplamayla artar	Karmaşıklık eklenen bileşenlerle artar
Entegrasyon Seviye	Tek çip birçok devrenin yerini alabilir	gerektirir birden fazla ayrı bileşen
Tipik Uygulamalar	Modemler, ses işleme, görüntü işleme, kontrol mantığı	RF amplifikasyon, analog filtreleme, güç amplifikasyonu

Sonuç

DSP, sinyalleri ayrı verilere dönüştürür; böylece matematiksel algoritmalar kullanılarak filtrelenebilir, dönüştürülebilir, tespit edilebilir, sıkıştırılabilir ve yorumlanabilir.Sistem performansı örnekleme hızına, çözünürlüğe, işlem hızına, dinamik aralığa, gecikmeye ve gürültü davranışına bağlıdır.Esnekliği ve kararlılığı onu iletişim, multimedya, kontrol, tıbbi izleme ve endüstriyel analiz için uygun hale getirirken analog işleme, basit veya son derece düşük gecikmeli görevler için kullanışlı olmaya devam ediyor.Modern elektronik sistemlerde her iki yaklaşım da birbirini tamamlamaktadır.
