PS021 çipi ile kompakt bir kapasitans ölçüm devresi geliştirme

Kapasitif sensörler, kapasitanstaki ince değişiklikleri eyleme geçirilebilir verilere dönüştürerek hassas ölçüm alanında devrim yaratmıştır.Çok yönlülükleri, olağanüstü çözünürlük ve sıcaklık istikrarı ile birleştiğinde, onları çeşitli endüstrilerde gerekli hale getirmiştir.Bununla birlikte, 10 PF'nin altındaki kapasitans değerlerinin ölçülmesi, gelişmiş hassasiyet ve dinamik aralığa sahip gelişmiş devre tasarımları gerektiren başıboş ve parazitik kapasitansların etkisi nedeniyle dikkate değer zorluklar ortaya koymaktadır.Bu makale, farklı sensör uygulamalarında eşsiz hassasiyet, verimlilik ve uyarlanabilirlik sağlayan, kapasitans ölçümünü dijital dönüşüm yoluyla yeniden tanımlayan en yeni çözüm olan ACAM tarafından yenilikçi PS021 çipine giriyor.

Katalog

Kapasitans ölçüm modülü

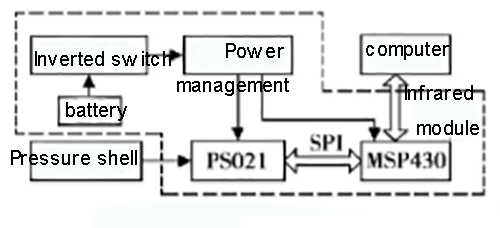

Mikro kapasitans ölçüm modülü, hassas kapasitans ölçümü için tasarlanmış kompakt ve sofistike bir cihazdır.Birincil bileşenleri arasında basınca dayanıklı bir gövde, bir güç yönetimi devresi, bir PS021 çipi ve bir mikrodenetleme ünitesi (MCU) bulunur.Bu parçalar birlikte doğru veri toplama ve işlemeyi kolaylaştırır.

Özünde, modül, PS021 çipi sayesinde dakika kapasitans değişikliklerini 16 bit dijital bir çıkışa dönüştürerek çalışır.MSP430 MCU, bu verilerin SPI arayüzü aracılığıyla yönetilmesinde kritik bir rol oynar ve flash belleğinde saklar.İşlendikten sonra, veriler bir kızılötesi iletişim modülü aracılığıyla bir bilgisayara iletilir.Nihai sonuçlar, izleme için erişilebilir bir arayüz sunan Visual Basic 6.0 yazılımı kullanılarak grafiksel olarak görüntülenir.

Güç yönetim sistemi, hem MSP430 MCU hem de PS021 çipine zaman kontrollü bir şekilde güç sağlayarak enerji verimliliği sağlar.Bu, güç tüketimini en aza indirirken optimum performansı sağlar, bu da modülü hem güvenilir hem de verimli hale getirir.

PS021 çipinin temel özellikleri

PS021 çipi, ölçüm modülünün teknolojik omurgasıdır.Ultra düşük güç tüketimi ve yüksek hassasiyetli ölçümler sunmak için gelişmiş dijital dönüştürücü (TDC) teknolojisi kullanır.Bu son teknoloji, PS021 çipini basınç sensörleri, hızlanma sensörleri ve boşluk ölçümleri dahil olmak üzere çeşitli uygulamalar için çok yönlü hale getirir.En dikkat çekici özelliklerinden bazıları şunlardır:

Esnek dijital ölçüm yeteneği: 22 bit'e kadar doğrulukla geniş bir ölçüm aralığını destekleyerek ayrıntılı ve hassas okumaları mümkün kılar.

SPI uyumlu iletişim: Çip, bir SPI arayüzü aracılığıyla mikrodenetleyiciler veya DSP'lerle kolayca bağlanarak düzgün veri iletimi sağlar.

Parazitik kapasitans telafisi: Yerleşik bir devre parazit etkileri telafi ederek genel ölçüm güvenilirliğini artırır.

Entegre sıcaklık ölçüm bağlantı noktası: Bu özellik, sıcaklığa duyarlı ortamlar için ciddi olan sıcaklık veri toplama sağlar.

Ölçüm ilkeleri ve operasyonu

Modülün ölçüm işlemi, her adımda doğruluk sağlayarak hassas elektronik prensiplere dayanır.İşte böyle çalışıyor:

Kapasitör konfigürasyonu: Bir algılama kapasitörü (CSensor), bir direnç yoluyla bir referans kapasitöre (CREF) bağlanır ve düşük geçişli bir filtre oluşturur.

Döngüsel şarj ve deşarj: Bir analog anahtar kullanarak, PS021 çipi, kapasitörlerin şarj ve deşarjı arasında değişir.Bu döngüler, tutarlı bir çalışma sağlayarak eşit zamanlarda tasarlanmıştır.

PS021 çipinin yüksek hassasiyetli TDC'si, kapasitörlerin deşarj sırasında stabilize olması için gereken süreyi ölçer.

• Referans kapasitörün deşarj süresi τ1 = rcref olarak tanımlanır.

• Sensör kapasitörü için deşarj süresi τ2 = rcSensor olarak tanımlanır.

• Bu deşarj sürelerinin oranı (τ2/τ1 = CSensor/CREF), sensörün kapasitansını hesaplamak için kullanılır.

PS021 çipi, bu oranı MCU tarafından işlenen ve depolanan 16 bit dijital çıkışa çevirir.

Bu ölçüm döngüsü sürekli olarak tekrarlanır ve kapasitans değişikliklerinin gerçek izlenmesini sağlar.

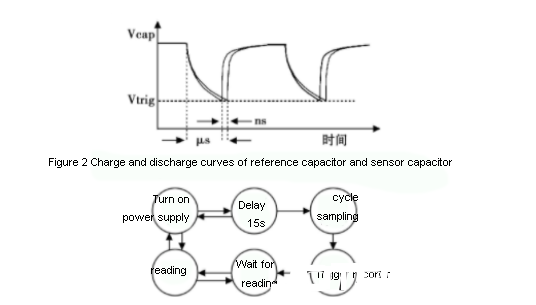

Kapasitans varyasyonu (ΔC) ile karşılık gelen deşarj süresi kayması (ΔT) arasındaki ilişki tasvir edilmiştir.Grafik, zamanlamadaki nanosaniye düzeyinde farklılıkların bile ince kapasitans değişikliklerini yansıttığı kapasitörlerin şarj-deşarj eğrilerindeki zamanlama kaymalarını göstermektedir.Bu hassasiyet, modülün algılama ortamında oldukça hassas varyasyonları tespit etmesini sağlar.

Sistemler için entegre devre tasarımı

Sistem tasarımı

Enerji verimliliğini artırma arayışında, sistem benzersiz bir strateji benimser: tekme başladıktan sonra düşük güçlü bir duruma kayar, sadece harici bir tetikleyici algılamadan uyanır.Böyle bir an ortaya çıktığında, kapasitans değişikliklerini yansıtan verilerin toplanmasına ve korunmasına aktif olarak dahil olur.Bu veriler, aktivasyondan önceki ve takip eden flaş belleğinde özenle kaydedilir.Elektroniklerde yaygın olarak tanınan bu yöntem, operasyonel aktiviteyi yalnızca durum çağrısında bulunarak tahsis ederek enerjiyi korumayı amaçlamaktadır.Bu tekniği kullanarak, sistem mantıklı bir şekilde kaynakları kullanır, pilin ömrünü uzatır ve hassas veri yakalamasını sağlar - teknik zekanın ve pratik faydaların uyumlu bir karışımı.

Kontrol modülü

PS021 devresinin ortasında, bir mikrodenetleyiciye olan güvenini yatırır.Seçilen TI MSP430 mikrodenetleyici, düşük güç kullanımı ve yeterli bellek arasındaki övgüye değer dengesi için öne çıkarak sistemin genel verimliliğini etkili bir şekilde artırıyor.SPI iletişimlerini kontrol etmede, PS021'in etkinliklerini koordine etmede ve veri depolamasını yönetmede etkilidir.Dahili dijital tetikleme ve hızlı veri saklama yeteneği, göreve olan eğilimini sergiler ve sorunsuz işlemleri zar zor gecikme ile kolaylaştırır.Bu özellikler, verimliliğin kabiliyeti karşıladığı çağdaş düşük güçlü devre tasarımının karmaşıklıklarını yansıtır-teknik ilerleme ve operasyonel akışkanlığın ikili odağı.

Güç yönetimi

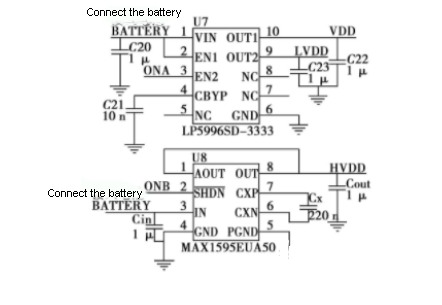

Güç yönetimi, stabil voltaj seviyelerini sürdürmek için bir LDO çipi ve şarj pompası kullanılarak modül güç kaynaklarının dikkatli zamanlaması ile gerçekleştirilir.Bileşenler, belirli operasyonel ihtiyaçlara göre seçici olarak güç alır ve gerektiğinde doğrudan pilden güç sağlayarak yüksek verimlilik elde eder.Bu seçici güç dağılımı, güç yönetimindeki gelişmiş stratejileri göstermektedir, gereksiz güç kullanımını azaltır ve taşınabilir elektroniklerin ömrünü uzatır.Pil bağımlı sistemlerle uğraşanlar için, güç talepleri ve performans arasındaki dengeyi gezmek tekrarlayan ve dinamik bir arayıştır.

Veri Okuma Modülü

GP2W0116PS Kızılötesi Modülü, sistemin veri iletişim çerçevesinde önemli bir rol oynar ve bilgisayarlara düşük güçlü veri iletimini sağlar.IRDA1.2 Standartlarını karşılamak, veri aktarım hızlarını 2,4 kb/s'den 115.2 kb/s'ye gerçekleştirerek sağlam kablosuz iletişim sağlar.

Sistem Yazılım Geliştirme

Kontrol yazılımı, veri toplama ve iletimi denetlemek için C dilini kullanır ve yazılımın anlayış ve uyarlanabilirlik kolaylığını vurgular.Özünde, baskın döngü güç durumlarının yönetimini düzenler ve kesintileri ustaca ele alır.Bu, düşük enerjili tüketime öncelik veren sistemler tasarlama arayışını vurgular.

Okunabilirlik ve taşınabilirliği dengelemek

C'de yazılım hazırlamak, sistem kaynakları üzerinden doğrudan yönetim sağlar ve çeşitli donanım platformlarında uyarlanabilirlik sağlar.Bu karar, sistemlerin ilerleyen teknolojilerle gelişmesine izin verirken performans optimizasyonunu kolaylaştırır.Uygulamalı deneyim, net bir kod yapısının, geliştirme sürecinde okunabilirliğe odaklanmanın değerini vurgulayarak sürekli bakımı önemli ölçüde kolaylaştırdığını göstermektedir.

• Güç yönetimi teknikleri : Sistemlerin minimum enerji kullanımı ile sürekli çalışması gereken senaryolarda, verimli güç yönetimi bir zorunluluk haline gelir.Kontrol yazılımının çekirdeği olan ana döngü, güç durumları arasındaki geçişleri yöneterek uzun süreli pil ömrüne ve sistem güvenilirliğine yol açar.Endüstri içinde, öngörücü analizi güç durumu yönetimine dahil etmek, performansı azaltmadan enerji tüketimini daha da azaltmak için bir yöntem olarak kabul edilmektedir.

• Sistem optimizasyonu için gezinme kesintileri: Sistem performansını ve verimli veri işlemeyi sürdürmek için kesintilere yanıt vermek aktiftir.Mimarlık, çeşitli kesintilerle başa çıkmak için güçlü mekanizmaları entegre etmeli ve daha az acil olanların ertelenirken tehlikeli görevlere öncelik verilmesini sağlar.Kapsamlı sistem dağıtımlarından alınan dersler, hızlı yanıt verme ve yönetilebilir denetleyici iş yükü arasında bir denge elde etmenin sistem verimini arttırdığını göstermektedir.

Ölçüm tekniklerindeki yaklaşımlar

Sofistike devrenin kapasitif manometrelere entegrasyonu, balistik basınçların hassasiyetinde önemli bir ilerlemeyi gösterir.Bu atılım, hızlı ve dinamik dönüşümleri kavrama derin arzusunu besleyen karmaşık patlayıcı ortamlarda kapasitans varyasyonlarının hassas bir şekilde izlenmesine izin verir.

Bu karmaşık ortamlarda, başarılı entegrasyon her dakika yönüne özenli bir dikkatden kaynaklanmaktadır.Ölçümlerin doğruluğu büyük ölçüde manometre bileşenlerinin stabilitesi ve tasarımının dış rahatsızlıklara karşı dayanıklılığı ile şekillenir.Gürültü ve paraziti azaltmak için yaratıcı bir şekilde yöntem tasarlayabilirsiniz, bu da verilerin aşırı koşullarda bile şeffaf kalmasını sağlar.Bu yaklaşım, ekranlama yöntemlerinin akıllıca uygulanmasını ve güçlü termal dirençleri ile bilinen akıllıca malzeme seçimini içerebilir.

Verileri elde ettikten sonra, yorumu, kapasitanstaki değişiklikleri tam olarak analiz etmek için karmaşık algoritmaların kullanılmasını gerektirir.Kiletli basınç ani artışları ve çevredeki ani değişiklikler gibi patlayıcı reaksiyonların karmaşık detayları kapsamlı bir analitik çerçeve gerektirir.Genellikle potansiyel düzensizlikleri tahmin etmek ve ölçümlerin hassasiyeti üzerindeki etkilerini doğrulamak için simülasyon modellerini kullanabilirsiniz.Bu modellerden çıkarılan bilgiler, deneysel yöntemlerin iyileştirilmesine ve sistem esnekliğinin desteklenmesine önemli ölçüde katkıda bulunur.

Çözüm

PS021 çipi ve modern ölçüm devrelerine entegrasyonu, kapasitif algılama teknolojisinde bir atılımdır.Düşük kapasitlik ölçümlerinin karmaşıklıklarını ele alarak, hassasiyet, hız ve güvenilirlik için yeni bir standart belirler.Modüler tasarımı ve enerji tasarruflu çalışması, otomotiv sistemlerinden tüketici elektroniğine kadar çeşitli uygulamalara kesintisiz entegrasyon sağlar.Endüstriler daha yüksek doğruluk ve inovasyon talep etmeye devam ettikçe, PS021 Chip gibi gelişmiş çözümlerin benimsenmesi, geleneksel sınırlamaların üstesinden gelmek, sensör teknolojisinde ve ötesindeki dönüştürücü ilerlemelerin yolunu açmak için ileriye dönük bir yaklaşımı vurgulamaktadır.
