DS3231 RTC Modülü Açıklandı: Pin Diyagramı, Özellikler ve Mikrodenetleyici Arabirimi

Kesin zaman tutmanın teknolojik ilerlemenin nihai olduğu bir dönemde, gerçek zamanlı saat (RTC) cihazları sayısız uygulamada gerekli bileşenler olarak ortaya çıkmıştır.Eşsiz zamanlama doğruluğu talep eden GPS sistemlerinden, güvenilir senkronizasyona bağlı olan sunucu işlemlerine kadar, RTC modülleri modern sistemlerin işlevselliğini destekler.Pil yedeklemeleriyle donatılmış bu cihazlar, güç kesintileri sırasında bile sorunsuz bir şekilde çalışır ve ciddi senaryolarda kesintisiz zaman izlemesini sağlar.Mevcut sayısız RTC modülü arasında DS3231, hassasiyet ve güvenilirliğin ayırt edici özelliği olarak öne çıkıyor.Sıcaklık telafi edilmiş kristal osilatörü ve gelişmiş özellikleri ile favori haline geldi.Bu makale, Arduino platformlarıyla entegrasyonunu sergileyen, çeşitli uygulamalarını keşfederek ve zamana duyarlı projelerde temel taş yapan teknik yenilikleri vurgulayarak DS3231'in yeteneklerine giriyor.

Katalog

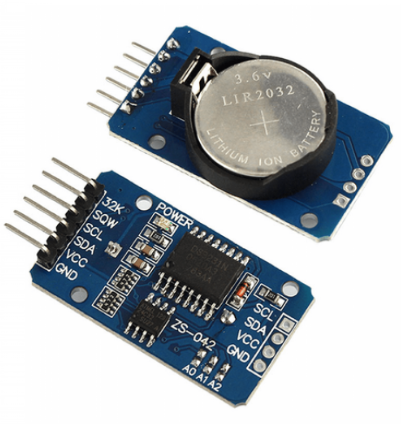

DS3231 RTC modülüne genel bakış

. DS3231 RTC modülü, içine gömülü sıcaklık telafi edilmiş kristal osilatöre borçlu olan olağanüstü hassasiyeti ile parlıyor.Önemi, güç kesintilerinin zaman işleyişinin sürekliliğine meydan okuyabileceği öngörülemeyen senaryolarda belirginleşir, ancak modülün pil yedeklemesi operasyonunu zahmetsizce sürdürür.Modül, saniyelere, dakikalara ve saatlere titiz bir şekilde dikkat ederek zamanı yakalar.Ayrıca, 12 saat veya 24 saatlik formatlara uyarlanabilen gün, ay ve yıl dahil kapsamlı takvim ayrıntıları sağlar.Yerleşik kristal rezonatör, zaman kaymasını önemli ölçüde azaltır ve benzersiz zaman tutma kıvamını sağlar.

DS3231, doğru zaman yönetimi gerektiren sayısız elektronik projede kendisini gerekli buluyor.Örnekler arasında veri günlüğü sistemleri ve zamanlama uygulamaları yer alır.Modül, faaliyetlerin güvenilir ve dakikal olarak gerçekleştirildiğini garanti eder.AT24C32 EEPROM ile işbirliği, proje çok yönlülüğüne ekleyerek veri depolama seçeneklerini genişletir.Veri işlemeyi basitleştiren ve doğruluğu güçlendiren bu kombinasyona değer verebilirsiniz.Bu sinerji, gelişmiş modül özelliklerinin dahil edilmesinin, sonuçta karmaşık sistemleri basitleştirmenin ve RTC modüllerini verimli bir şekilde yönetmek için gereken uzmanlığı göstermenin derin bir anlayışını göstermektedir.

Pin yapılandırması

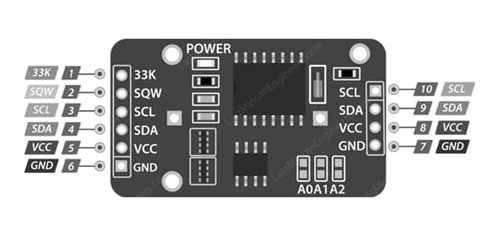

Pin adı	Tanım
33K	Bu, telafi edilen çıkış pimidir Sıcaklık ve hassas referans saati.
Sqw	Farklı frekanslarda kare bir dalga sağlar ve ayrıca bir kesinti sinyali görevi görür.
Scl	Esas olarak I2C'de kullanılan seri saat (CLK) pimi iletişim.
SDA	I2C iletişiminde kullanılan seri veri pimi.
VCC	Modülün güç kaynağı pimi;3.3V veya 5V'ye bağlayın.
Gnd	Toprak pimi ortak bir zemin sağlamak için kullanılır.

Özellikler ve özellikler

Özellik	Detaylar
Voltaj işlemi	Düşük voltajlı işlevler
İşlevselliği sıfırla	Zamanı sıfırlama için pushbutton
Akü yedekleme	Pil yedekleme içerir
I2C arayüzü	Hızlı iletim için iki yönlü, 400 kHz
EEPROM	Veri okuma/yazma ve kaydetme için 32 bayt
RTC modları	12 saat veya 24 saatlik formatlarda çalışır
Güç kaynağı anahtarlama	Otomatik olarak güç kaynağından integral haline geçer pil
Kare dalga çıkışı	Gerekliliğe göre programlanabilir
Zaman işleme bilgileri	Saniyeler, dakika, saat, gün, haftalar, aylar, aylar korur ve yıllar
Paket türü	16, 300 mil çok paket
Çalışma sıcaklığı aralığı	-45 ° C ila -80 ° C
Maksimum Voltaj (VCC)	+0.3 volt
Sıcaklık doğruluğu	± 3 ° C
Çalışma voltaj aralığı	2.3V ila 5.5V
Pil yedekleme akımı	500 Ma
Doğruluk @ -40 ° C ila 80 ° C	± 3.5 ppm
Doğruluk @ 0 ° C ila 40 ° C	± 2.0 ppm

DS3231'in Arduino uno ile sorunsuz entegrasyonu

DS3231 modülünü Arduino Uno ile entegre etme deneyimi, her parçanın tutarlı bir resim oluşturmak için hizalandığı tatmin edici bir bulmacaya benzer.DS3231, bu tür anlarda duran geleneksel sistem saatlerinin aksine, harici güç çırpıldığında bile sorunsuz bir şekilde ilerlemeye devam ederek, hassasiyetle zamanı takip etme yeteneği için öne çıkıyor.

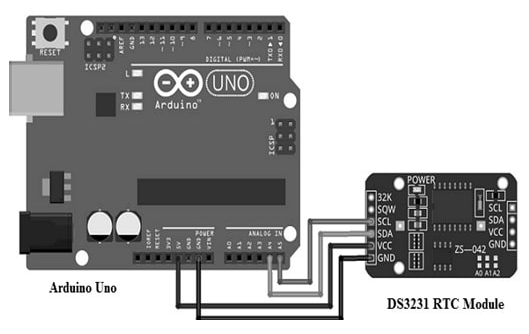

Bağlantılar

• PIN atamaları: Entegrasyon, DS3231'deki SDA ve SCL pimlerine sırasıyla Arduino Uno'nun A4 ve A5 pimlerinin atanmasını içerir.

• Güç ve zemin: Güç ve zemin oluşturmak, VCC ve GND pimlerini cihazlar arasında bağlamak kadar kolaydır.

İletişim

• Protokol: I2C iletişim protokolünü benimseyerek, modül, bileşenler arasında kesintisiz bir diyalog geliştirerek etkili veri aktarımı vaat eder.

Eşlik eden komut dosyası, DS3231'i Arduino ile ayarlamanız için size rehberlik etmekle kalmaz, aynı zamanda modülü de becerikle zaman alırken hayata getirir.Özel kütüphane işlevlerine dokunarak, I2C iletişimini kolaylaştırır ve ikili kodlu ondalık (BCD) ve standart ondalık formatlar arasındaki dönüşümü etkili bir şekilde köpürür.Yüklendikten sonra, bu komut dosyası Arduino'yu, seri monitör aracılığıyla gerçekte saat verilerini sergileyerek uyanık bir zaman işleyicisine dönüştürür.DS3231'i gerçekten ayıran şey, zaman işleyişindeki kararlı doğruluğudur ve güç kaynağından sekestre edildiğinde bile bu hassasiyeti sürdürür.Bu tutarlı güvenilirlik, farklı senaryolar boyunca uygulamasına güven enjekte eder, bu da onu sadece bir zaman tutucu değil, anların geçişine sessiz bir tanık haline getirir.

DS3231 RTC modülünün kullanımları

DS3231 RTC modülü, kesin zaman yönetimi talep eden durumlarda çok sayıda rol sunmaktadır.Kullanımı, dizüstü bilgisayarlar, bilgisayarlar ve akıllı telefonlar gibi kişisel aletlerden uzanır ve burada zaman tutmayı diğer bilgi işlem işlevleriyle kusursuz bir şekilde hizalar.Mobil elektronikler gibi gücü korumaya odaklanan cihazlar için, enerji tüketimindeki etkinliği onu çoğunlukla uygun hale getirir.Özellikle, hızlı iletişim aparatı ile arayüz konusundaki yetersizliği, GPS sistemleri de dahil olmak üzere taşınabilir teknolojilere uygulanmasını desteklemektedir.

Çeşitli teknolojilerde zaman tutma

Teknolojik dünya, oyun konsolları ve robotikleri kapsayan DS3231'in çok yönlü uygulamasına tanık oluyor.Bu sektörler, performans standartlarını yükseltmek ve etkileşimli deneyimi geliştirmek için titiz zaman hassasiyetine güvenmektedir.Fayda sayaçları, tüketim verilerini titizlikle belgelemek için modülü kullanır ve enerji yönetimi çabalarında size yardımcı olur.

Mikrodenetleme Projeleri

Mikrodenetleyici girişimlerinde, özellikle Arduino ve Raspberry Pi platformlarında anahtar bir unsur olarak DS3231, zamana duyarlı işlemlerin kesintisiz olarak çalışmasını sağlar.Modülü, hem öğrenme ortamlarında hem de karmaşık profesyonel projelerde temel bir bileşen göz önüne alındığında güvenilirliği için yüksek olarak tutabilirsiniz.

Zamanlamaya duyarlı sistemler

Sunucular ve veri kaydediciler gibi tehlikeli zamanlama üzerinde çalışan sistemler, DS3231’in hassasiyetinden muazzam avantaj elde eder.Uluslararası zaman metrikleriyle tutarlı hizalama bu uygulamalar için yararlıdır.Modül, dünya çapında zaman standartlarını korumak için bütçe dostu bir alternatif sunar ve maliyet bilincine sahip bir şekilde optimum zaman doğruluğu arayanlara başvurur.Dağıtım, bu sistemlerin fonksiyonel kapasitesini artırarak, sistemlerin geliştikçe giderek dinamik hale gelen gelişmiş veri işleme ve analizi sağlar.
