DS1307 RTC Modülü: Bileşenler, Uygulamalar ve Özellikler

Bu kılavuz, çok çeşitli elektronik sistemlerde hassas zaman tutma için bir element olan DS1307 Gerçek Zamanlı Saat (RTC) modülünü araştırıyor.Bilgisayarlar ve sunucular gibi cihazlarda yaygın olarak kullanılan DS1307, yerleşik kontrolör, kuvars kristal rezonatörü ve osilatör aracılığıyla güvenilir zaman yönetimi sunar.Bu kılavuzda, minimum güç tüketimi ile bile doğruluğu nasıl koruduğunu gösteren dahili tasarımını, temel teknik özelliklerini, arayüz tekniklerini ve uygulamalarını inceleyeceğiz.

Katalog

DS1307 RTC modülüne genel bakış

. DS1307 RTC modülü, işlevi en üst düzeye çıkarmak için I2C iletişimini entegre etmek için kesin zaman ölçümlerini korumak için oldukça etkili bir seçenek sunar.Yeteneklerinin merkezinde, etkili veri koruması için 56 baytlık uçucu olmayan bir SRAM ile birleştirilmiş kapsamlı bir ikili kodlu ondalık (BCD) saat ve takvime sahiptir.I2C otobüsü aracılığıyla, saniyeler, dakikalar, saatler, günler, tarihler, aylar ve yıllarda bilgi alabilirsiniz, zaman veri alımı üzerinde bir kontrol hissi verebilirsiniz.BCD saat/takvim özelliği, zaman gösterimini ve manipülasyonunu basitleştirmek için hazırlanmıştır, bu da hem hassasiyet hem de kullanımda kolaylık sağlar.56 baytlık bir SRAM'ın dahil edilmesi, güç kayıpları sırasında bile veri bütünlüğünü koruyarak bir güvenlik duygusu sunarak endişelenmeden ek tanımlı veri depolamasına izin vererek esnekliğini artırır.Modülün gelişmiş mühendisliği, pratik olmayan ayarlarda manuel düzeltmeler yükünü kaldıran LEAP yılı hesaplamaları dahil ay sonu tarihleri ​​için otomatik ayarlamaları destekler.AM/PM göstergelerinin yanı sıra 12 saatlik ve 24 saatlik formatların mevcudiyeti, modülün uyarlanabilirliğini yansıtan eşleşen farklı tercihler verir.DS1307'nin göze çarpan bir yönü, ana elektrik kesintileri sırasında yedekleme gücüne sorunsuz bir kaymayı kolaylaştıran güç açma özelliğidir.Bu, sürekliliğin öncelik verildiği uygulamalarda avantajlı ve gömülü sistemler içinde olduğu gibi sabit zaman veri güvenilirliğinin beklendiği sürekli bir zaman tutma işlemi sağlar.

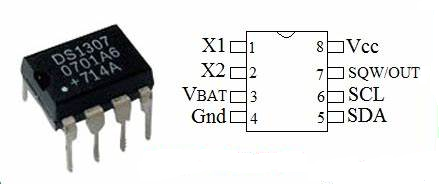

DS1307 IC'nin pim yapılandırması

Pin No.	Pin adı	Tanım
Pimler 1 ve 2	X1, x2	Kristal osilatör bu iki pime ittifak olmalıdır.
Pim 3	Vat	Pilin pozitif terminaline bağlı;olarak hizmet eder Normal bir 3V lityum hücresi için yedek giriş beslemesi kesin Ana güç kaybolduğunda zaman tutma.
Pim 4	Gnd	RTC IC'nin toprak pimi (negatif güç girişi).
Pim 5	VCC	3.3V ila 5.5V aralığında pozitif güç giriş pimi.
Pim 6	SCL ve SDA	SCL: I2C iletişimi için saat girişi, senkronizasyon veri hareketi.SDA: I2C seri arayüzü için Veri G/Ç pimi.
Pim 7	SQW/OUT	Kare dalga frekansları elde etmek için kullanılır (1Hz, 4KHz, 8KHz, veya 32kHz) programlı olarak.

DS1307 RTC'nin özellikleri ve özellikleri

Özellik/Şartname	Tanım
Çalışma voltajı	5V
Paket türü	8 pimli bir Soic/Dip paketinde mevcuttur.
Arayüz	İki telli I2C arayüzü.
Çıkış pimi	1Hz çıkış pimi.
Güç tüketimi	Pil yedekleme modunda <500NA tüketir. Osilatör çalışıyor.
Kalıcı olmayan bellek	Veri depolama için 56 bayt.
Önceden programlanmış zaman	Günümüzde önceden programlanmıştır.
Zaman Tering işlevleri	Tüm zaman tutma işlevlerini yönetir.
Tazminat geçerliliği	2100 yılına kadar geçerlidir.
Akü yedekleme	Modül pil destekli.
Mikrodenetleyici uyumluluğu	Çoğu için basit seri bağlantı noktası arayüzleri sağlar mikrodenetleyiciler.
Güç-kötü algılama	Özellikler Otomatik Güç Düşüşü Algılama ve Geçiş devre.

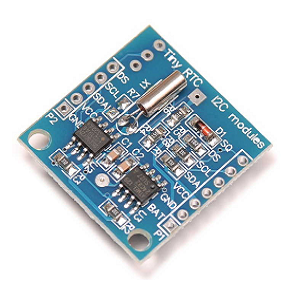

DS1307 RTC modülünün bileşenleri

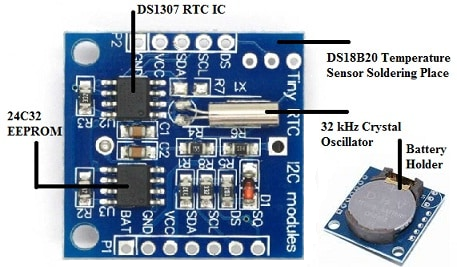

DS1307 RTC Entegre Devre

Modülün merkezinde, çok sayıda uygulama arasında doğru süreyi korumakla görevli DS1307 RTC IC bulunmaktadır.I2C protokolü aracılığıyla arayüz oluşturarak, minimum kablolama ile basit veri alışverişini kolaylaştırır ve pratik uygulamalarda sıklıkla istenen basitliği yansıtır.IC, çeşitli zaman tutma ihtiyaçlarını karşılayan AM/PM göstergesine sahip 24 saat veya 12 saatlik bir formatta çalışma sunar.

32khz kristal osilatör

32kHz kristal osilatör, zaman doğruluğu için gerekli sabit bir frekans sağlar.Sıcaklık varyasyonları hafif kaymalara neden olabilirken, bunlar sıcaklık telafisi yöntemleriyle yönetilir ve ince ayar hassasiyeti için ampirik bilgilerden yararlanır.

24C32 EEPROM Bileşeni

24C32 EEPROM çipine sahip modül, yapılandırma ayarlarının kalıcı olarak depolanmasına izin verir.Paylaşılan I2C otobüsünü RTC ile kullanmak, iletişim verimliliğini artırır.Verileri donanıma gömmek, cihazın kendine güvenini ve operasyonel güvenilirliği artırır.

Pil kapsülleme ve 3V lityum hücre

Güç kesintileri sırasında sürekli zaman tutmayı sağlamak için modül, CR2032 lityum hücreleri için bir pil tutucu içerir.Bu süreklilik, veri bütünlüğünü koruyan ve özellikle kalıcı işlevsellik gerektiren alanlarda operasyonel akışı koruyan yedekleme sistemlerinde paralellikler bulur.

DS18B20 için sıcaklık sensörü arayüzü

Modül, isteğe bağlı bir bağlantı noktasından bir DS18B20 sıcaklık sensörünü barındırabilir.Sıcaklık izleme, çevre koşullarının zaman hassasiyetini etkileyebileceği senaryolarda yararlı hale gelir.Endüstriyel ortamlarda, bu tür veriler anlık arıtmalara neden olur, işlemlerde verimlilik ve doğruluk sağlar.

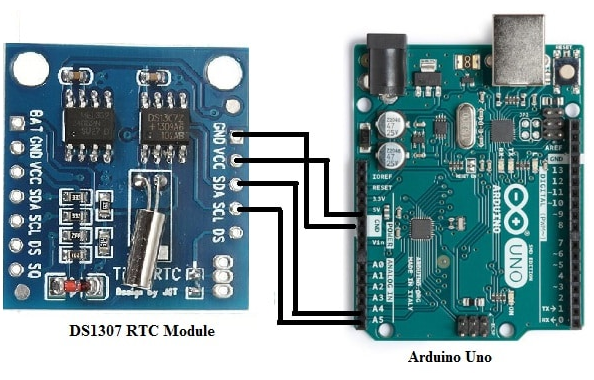

DS1307'yi Arduino Uno'ya bağlama

DS1307 Gerçek Zamanlı Saat (RTC) modülünü bir Arduino UNO'ya bağlamak için şu basit adımları izleyin: SCL pimini A5, SDA'ya A4, VCC ila 5V ve GND'den GND'ye bağlayın.Bu kurulum, modül ve Arduino arasında güvenilir iletişim sağlar.Programlamadan önce Michael Margolis'in DS1307 kütüphanesini Arduino IDE üzerinden yükleyin.Bu kütüphane, donanımı kolayca yönetmek için gerekli işlevleri sağlar.DS1307 modülü, veri günlüğü, zamanlama veya veri işleme gibi hassas zaman tutma gerektiren projeler için paha biçilmezdir.Yerleşik pil yedeklemesi sayesinde elektrik kesintileri sırasında bile geçerli saat ve tarihi tutarlı bir şekilde korur.Pürüzsüz bir kurulum sağlamak için, kısa devrelerden kaçınarak güvenli ve ayarlanabilir bağlantılar için bir breadboard kullanın.Etiketleme kabloları, özellikle daha karmaşık projelerde karışıklığı da azaltabilir.

Donanım hazır olduğunda, bir sonraki adım yazılımı başlatmaktır.Sağlam bir seri bağlantısı kurarak, RTC’nin işletme durumunu kontrol ederek ve gerekirse başlangıç ​​zamanı ayarlayarak başlayın.Oradan, zamanı sürekli olarak izleyin ve Arduino ve modül arasındaki uygun iletişimi doğrulamak için okunabilir bir HH: mm: ss formatında seri monitörde görüntüleyin.Bu aşamada hata ayıklama ve ince ayar, geliştirme sürecini büyük ölçüde kolaylaştırabilir.Yanlış zaman görüntüleri veya iletişim hataları gibi sorunlar meydana gelirse, kütüphanenizin güncel olduğundan emin olun ve tüm bağlantıları dikkatlice kontrol edin.Sistematik olarak sorun giderme, tek tek bileşenleri birer birer test etmek genellikle kök nedeni ortaya çıkarabilir.Çevrimiçi forumlara veya topluluk kaynaklarına danışmanlık, ortak zorluklara hızlı çözümler sağlayabilir.

DS1307 RTC Modülünün Uygulamaları

Dijital saatler ve zaman damgalı cihazlar

DS1307, hassas zaman tutma gerektiren dijital saatlerde ve cihazlarda yaygın olarak kullanılır.Örneğin kameralar, görüntülere ve videolara doğru zaman damgaları ekleyerek kronolojik sırayla belgelenmeye yardımcı olmak için buna güvenir.Zaman damgası, trend analizi ve tarihsel izleme için doğru kayıtların gerekli olduğu çevre sensörleri gibi veri kaydı cihazlarında da mükemmeldir.Katılım sistemlerinde DS1307, işyerlerinde ve kurumlarda doğru zaman günlüklerini korumak için çalışan check-in/çıkış sürelerinin güvenilir bir şekilde izlenmesini sağlar.

DIY Projeleri ve Mikrodenetleyici Entegrasyonu

DS1307 RTC favori çünkü I2C iletişim arayüzü, Arduino ve Raspberry Pi gibi popüler mikrodenetleyicilerle eşleştirmeyi kolaylaştırıyor.Ev otomasyon sistemleri, çalar saatler ve giyilebilir teknoloji gibi DIY projeleri bu modülü güvenilirliği ve sadeliği için sık sık dahil eder.

Robotik ve hassas zamanlama

Robotiklerde zamanlama hassasiyeti senkronizasyon, sensör koordinasyonu ve navigasyon gibi görevler için iyidir.DS1307, robotların belirli aralıklarla işlem yapmasına ve işlemleri üzerinde kesin kontrolü sürdürmesine izin veren doğru saat sinyalleri sağlar.Sensör veri toplama, motor kontrolü ve kusursuz zamanlama ile engelden kaçınma gibi görevleri planlamak için otonom robotlarda, dronlar ve endüstriyel robotlarda yaygın olarak kullanılır.

Sunucular ve dağıtılmış sistemler

DS1307 RTC modülü, senkronize zamanlamanın gerekli olduğu sunucular ve dağıtılmış bilgi işlem sistemleri için güvenilir bir çözümdür.Zaman damgalarının birden fazla cihazda tutarlı olmasını sağlayarak doğru veri günlüğüne yardımcı olur.Dağıtılmış sistemlerde, ortak bir zaman duygusu koruyarak sunucular arasındaki eylemleri koordine etmeye yardımcı olur.Güvenlik sistemleri de kesin zaman tutuşundan yararlanır.

Fayda Güç Ölçerleri

Fayda şirketleri, enerji tüketimi verilerinin doğru faturalandırılmasını ve zaman damgasını sağlamak için DS1307'yi güç sayaçlarına entegre eder.Elektrik kullanımının gerçekleştiği zaman, bu güç ölçüm cihazları, enerji kullanımının şeffaf ve güvenilir bir kaydını sağlar.Bu, faturalandırmanın zirve ve yoğun olmayan elektrik oranları gibi güne bağlı olduğu alanlarda harika.

Oyun cihazları

Modern oyun konsolları ve el cihazları dahili saat işlevselliği için DS1307'den yararlanır.Modül, zamanlanmış zorluklar, olaylar veya saate bağlı ödüller gibi zamana dayalı özellikleri sağlar.Örneğin, gündüz gece döngüleri veya etkinlik tetikleyicileri olan oyunlar, oyun içi zamanı doğru bir şekilde izlemek ve yönetmek için DS1307'ye güvenir.

GPS birimleri ve navigasyon sistemleri

DS1307, işlevlerini artırmak için GPS birimlerinde ve navigasyon cihazlarında kullanılır.GPS sistemlerinde, kesin yerleri hesaplamak ve birden fazla uydudan gelen sinyalleri koordine etmek için zaman işleyişine ihtiyaç vardır.DS1307, bu cihazların navigasyon verilerinin kalitesini ve güvenilirliğini doğrudan etkileyen doğru zamanlamayı korumasını sağlar.

Tıbbi cihazlar

Tıbbi cihazlar genellikle hasta verilerinin teşhis, izleme ve günlüğe kaydedilmesi için doğru zamanlamaya bağlıdır.İnsülin pompaları, kalp atış hızı monitörleri ve taşınabilir EKG makineleri gibi cihazlar, ilaç programları, sürekli izleme veya kaydedilen sağlık verileri için zaman damgası için zamanı doğru bir şekilde izlemek için DS1307'yi içerir.Güvenilirliği, bu cihazların tutarlı bir şekilde çalışmasını sağlar ve hasta sonuçlarını iyileştirir.

Akıllı ev cihazları

Akıllı ev ekosisteminde DS1307 modülü, termostatlar, aydınlatma sistemleri ve ev güvenlik sistemleri gibi cihazlarda yerini bulur.Bu cihazların, belirli zamanlarda ışıkları açma veya kapatmak, gün boyunca termostatın ayarlanması veya alarm sistemlerini otomatik olarak etkinleştirme/devre dışı bırakma gibi önceden programlanmış programlarda çalışmasına izin verir.Doğru zamanlama, bu sistemlerin verimliliğini ve kullanılabilirliğini arttırır.

Çevresel İzleme Sistemleri

Sıcaklık, nem ve hava kalitesi gibi koşulları izleyen çevresel sensörler, zaman damgalı hassas okumalar için DS1307'yi kullanır.Bu veriler, zaman içinde trendlerin izlenmesi gereken araştırma, iklim çalışmaları ve endüstriyel uygulamalar için yarar sağlar.Örneğin, tarımsal uygulamalarda, toprak nemini veya hava koşullarını izlemeye yardımcı olarak çiftçilerin zaman ve tarihsel verilere dayalı olarak bilinçli kararlar vermelerini sağlayabilir.

Endüstriyel otomasyon

Fabrikalarda ve endüstriyel tesislerde DS1307, görevleri planlamak ve koordine etmek için otomatik sistemlerde kullanılır.Güvenilir zamanlama için konveyör bantları veya montaj hattı robotları gibi senkronizasyon gerektiren makineler DS1307'ye bağlıdır.Endüstriyel ortamlarda kullanımı üretim verimliliğini artırır ve operasyonların hassasiyetle yapılmasını sağlar.
