DPDT Anahtarları: Türler, Fonksiyonlar, Uygulamalar ve Karşılaştırma

Bu kılavuz, aynı anda iki devreyi kontrol edebilen özel anahtarlar olan DPDT anahtarları hakkında bilmeniz gereken her şeyi açıklar.Switch'in içeride nasıl çalıştığını, hangi farklı türlerin var olduğunu ve projelerde nasıl kullanıldıklarını gösterir.DOGLE, ROCKER, Slayt, Kilitleme ve Anlık DPDT anahtarları hakkında bilgi edineceksiniz.DPDT anahtarlarını diğer anahtar türleriyle karşılaştırır ve iyi ve kötü taraflarını işaret ederek bunları ne zaman ve neden kullanacağınızı anlamanıza yardımcı olur.

Katalog

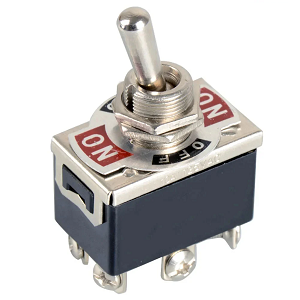

DPDT anahtarı nedir?

A Çift kutuplu çift atış (DPDT) Anahtarı, tek bir anahtar hareketi ile iki ayrı elektrik devresini kontrol etmenizi sağlayan mekanik bir bileşendir.Anahtarın içinde her biri kendi devresini kontrol eden ve her kutup iki çıkıştan birine bağlanabilir.Anahtarı çevirdiğinizde, her iki devre de yolları aynı anda değiştirir.Bir DPDT anahtarını, birbirine bağlı ve eşzamanlı olarak çalıştırılan iki tek kutuplu çift atış (SPDT) anahtar olarak düşünün.

Modele bağlı olarak, DPDT anahtarları iki yaygın tipte gelir: açık ve açma.On-on-on tipi doğrudan iki çıkış arasında geçiş yaparken, açma-açma türü her iki çıkışın bağlantısını kesen bir merkez konumu içerir.Bu orta “kapalı” durumu, bir devreyi geçici olarak durdurmanız gerektiğinde yararlıdır.Aynı anda iki devreyi kontrol ettiğinden, bir DPDT anahtarı iki ayrı anahtarı biriyle değiştirerek tasarımları basitleştirebilir.

DPDT anahtar yapısı

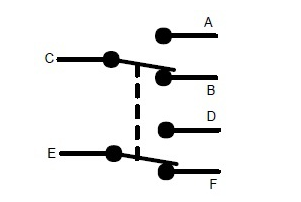

Şekil 2. DPDT anahtarı terminal düzeni

Terminal adı	Fonksiyonel Açıklama
C (Ortak 1)	İlk direğin ana terminali;a veya B anahtar konumuna bağlı olarak
A (No 1)	Normalde ilk direğin açık teması;C'ye bağlanır Anahtar bir tarafa geçtiğinde
B (NC 1)	Normalde ilk direğin kapalı teması;C'ye bağlanır Switch varsayılan konumdayken
E (ortak 2)	İkinci direğin ana terminali;D veya F anahtar konumuna bağlı olarak
D (No 2)	Normalde ikinci direğin açık teması;E'ye bağlanır Anahtar bir tarafa geçtiğinde
F (NC 2)	Normalde ikinci direğin kapalı teması;E'ye bağlanır Switch varsayılan konumdayken

Bir DPDT anahtarı nasıl çalışır?

Bir DPDT anahtarı, iki çıkış terminali seti arasında geçiş yaparak iki devredeki akım akışını değiştirir.Her kutup, anahtar konumuna bağlı olarak tek bir girişi (COM terminali) iki çıkıştan birine (hayır veya NC) bağlar.Anahtarı bir tarafa çevirdiğinizde, ortak terminaller bir dizi çıkışa bağlanır.Başka bir şekilde ters çevirme, bunları ters sete bağlar.Bu işlev, anahtarın akım yönünü tersine çevirmesine veya devre yollarını değiştirmesine izin verir.On-on sürüm, iki etkin durum arasında geçiş yaparken, açma sürümü, her iki devreyi geçici olarak duraklatmanız veya devre dışı bırakmanız gerektiğinde yararlı olan devreyi kıran bir merkez konumu içerir.

Bir başka önemli ayrım, anahtarın anlık veya korunmasıdır: ANILAR ANAHTAR SALDIRDIĞINDA ORİJİNAL POZİSYONE GERİ DÖNÜYOR, Bakımlı Bir Anahtar, manuel olarak tekrar ters çevrilene kadar konumunda kalır.Anlık türler, test veya mod seçimi gibi geçici eylemler için kullanılırken, güç değiştirme veya motor yönü gibi uygulamalarda sabit, uzun süreli kontrol için korunan türler tercih edilir.

DPDT anahtarları türleri

DPDT anahtarları çeşitli fiziksel stillerde ve mekanik konfigürasyonlarda gelir.Her tür belirli görevler veya ortamlar için uyarlanmıştır.

Standart geçiş

Standart geçiş DPDT anahtarı, güçlü dokunma geri bildirimleri sunan farklı pozisyonlara çevrilebilen Bat tarzı bir kola sahiptir.Bu tip anahtar, endüstriyel kontrol panelleri, jeneratör sistemleri ve çeşitli makine türleri gibi net manuel kontrolün gerekli olduğu uygulamalarda kullanılır.Geçiş tasarımı, anahtarın hangi konumun içinde olduğunu görmeyi ve hissetmeyi kolaylaştırır, bu da hızlı ve kendinden emin anahtarlamanın gerekli olduğu ortamlarda yararlıdır.

Çift kutuplu çift atış (DPDT) anahtarı olarak, standart geçiş sürümü aynı anda iki ayrı devreyi kontrol edebilir.Her direğin iki atışı vardır, bu da her devrenin iki çıkıştan birine bağlanmasına izin verir.Bu, anahtarın motor yönlerini tersine çevirmek, iki güç kaynağı arasında geçiş yapmak veya karmaşık sistemlerde operasyonel modlar arasında geçiş yapmak için idealdir.

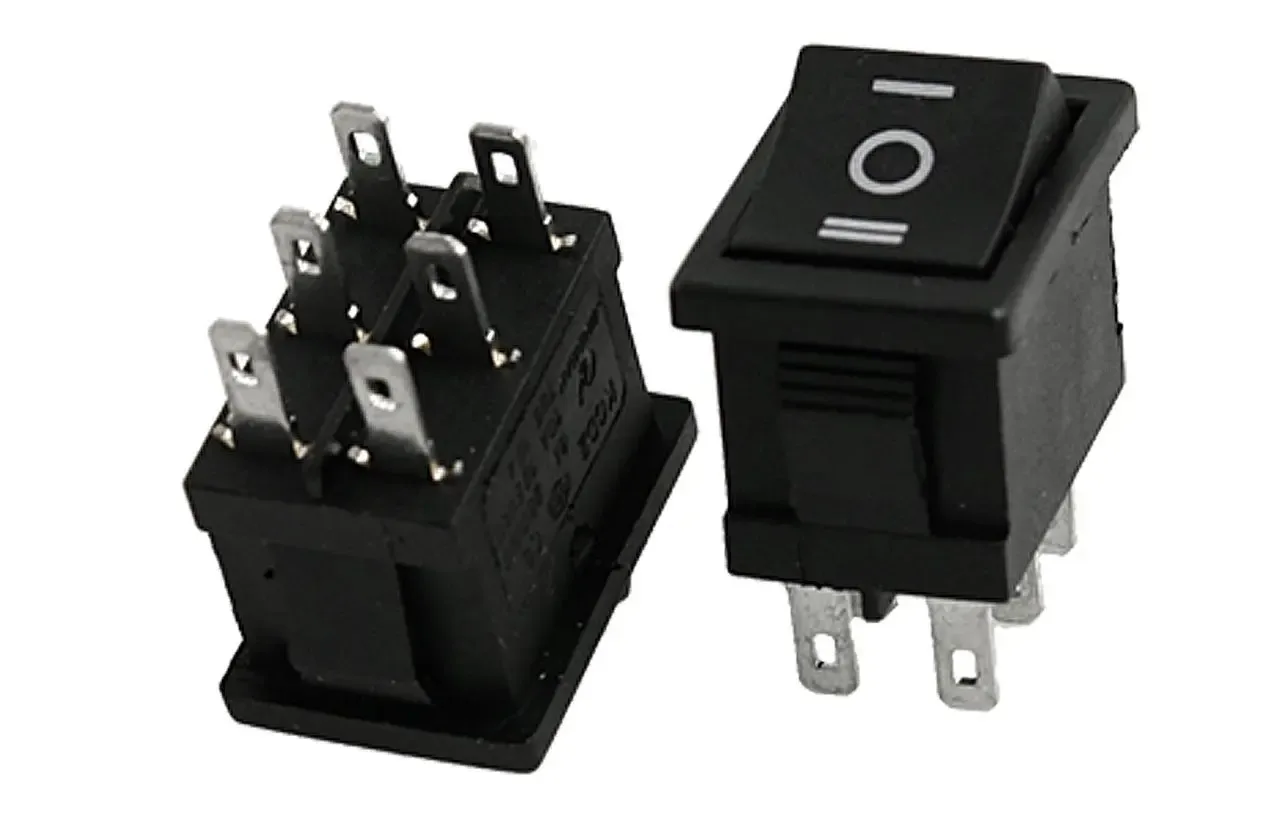

Şekil 3. Standart geçiş

Rocker anahtarı

Bir rocker anahtarı, düz, dönen bir aktüatörün bir tarafına basarak ve diğer tarafın yükselmesine neden olan bir DPDT anahtarı türüdür.Bir geçiş anahtarının daha mekanik hissinden farklı olarak, rocker anahtarları daha yumuşak, daha sessiz bir işlem sunar, bu da onları daha cilalı veya düşük profilli bir arayüzün istendiği uygulamalar için ideal hale getirir.Yüzeyleri, temiz ve modern bir estetiğe katkıda bulunan bir panelden sifonlu veya hafifçe yükseltilir, bu yüzden ev aletlerinde, tıbbi ekipmanlarda ve ofis elektroniğinde yaygın olarak bulunurlar.

İşlevsel olarak, bir DPDT rocker anahtarı iki ayrı devreyi kontrol edebilir, her kutup iki çıkış terminali arasında geçiş yapabilir.Bu, motor yön kontrolü, devre anahtarlama veya mod değiştirme gibi ancak daha şık bir arayüz ve genellikle iyileştirilmiş kullanım kolaylığı ile diğer DPDT formatlarında görülen çok yönlü uygulamalara izin verir.

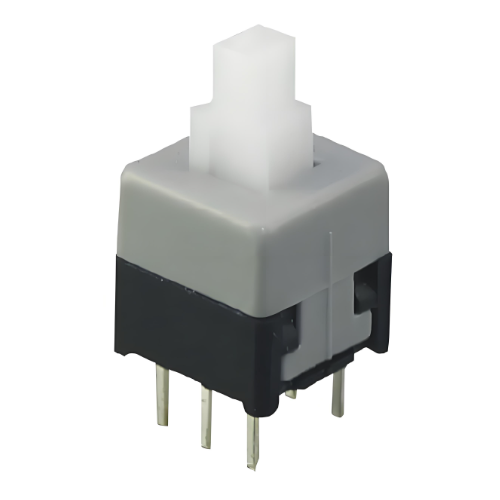

Şekil 4. Rocker anahtarı

Slayt anahtarı

Bir slayt anahtarı, küçük bir aktüatörün yatay olarak veya dikey olarak düz bir parça boyunca hareket ettirilmesi ile çalışan bir DPDT anahtarı türüdür.Çevirme veya sallama yerine, anahtarı pozisyonlar arasında geçişe kaydırır ve değişen durumların düşük profilli, sezgisel bir yöntemi sağlar.Slayt anahtarları, sesli mikserler, elde taşınır aletler, uzaktan kumanda ve elektronik gibi kompakt elektronik cihazlarda tercih edilir.

Tüm DPDT anahtarları gibi, slayt anahtarı da iki ayrı devreyi aynı anda değiştirebilir, her kutup iki atıştan birine bağlanır.Bu, polarite tersine çevrilmesi, sinyal yönlendirme veya çok modlu seçim gibi çeşitli işlevlere izin verir.Kayma eylemi net geri bildirim verir ve genellikle konumunu güvenli bir şekilde tutar, bu da yanlışlıkla anahtarlamanın önlenmesi gereken uygulamalar için güvenilir hale gelir.

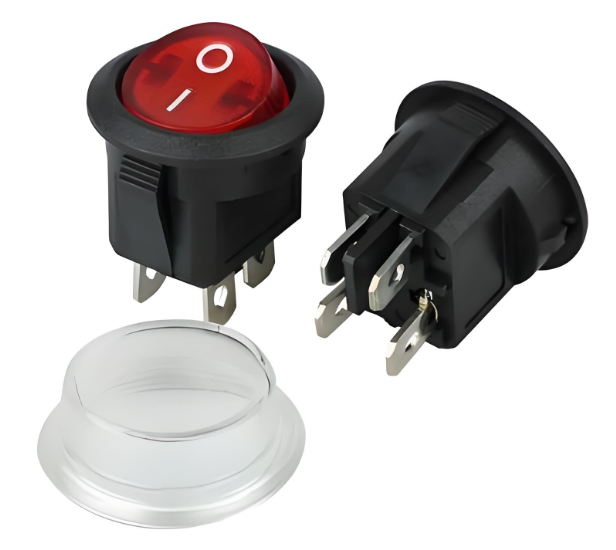

Şekil 5. Slayt anahtarı

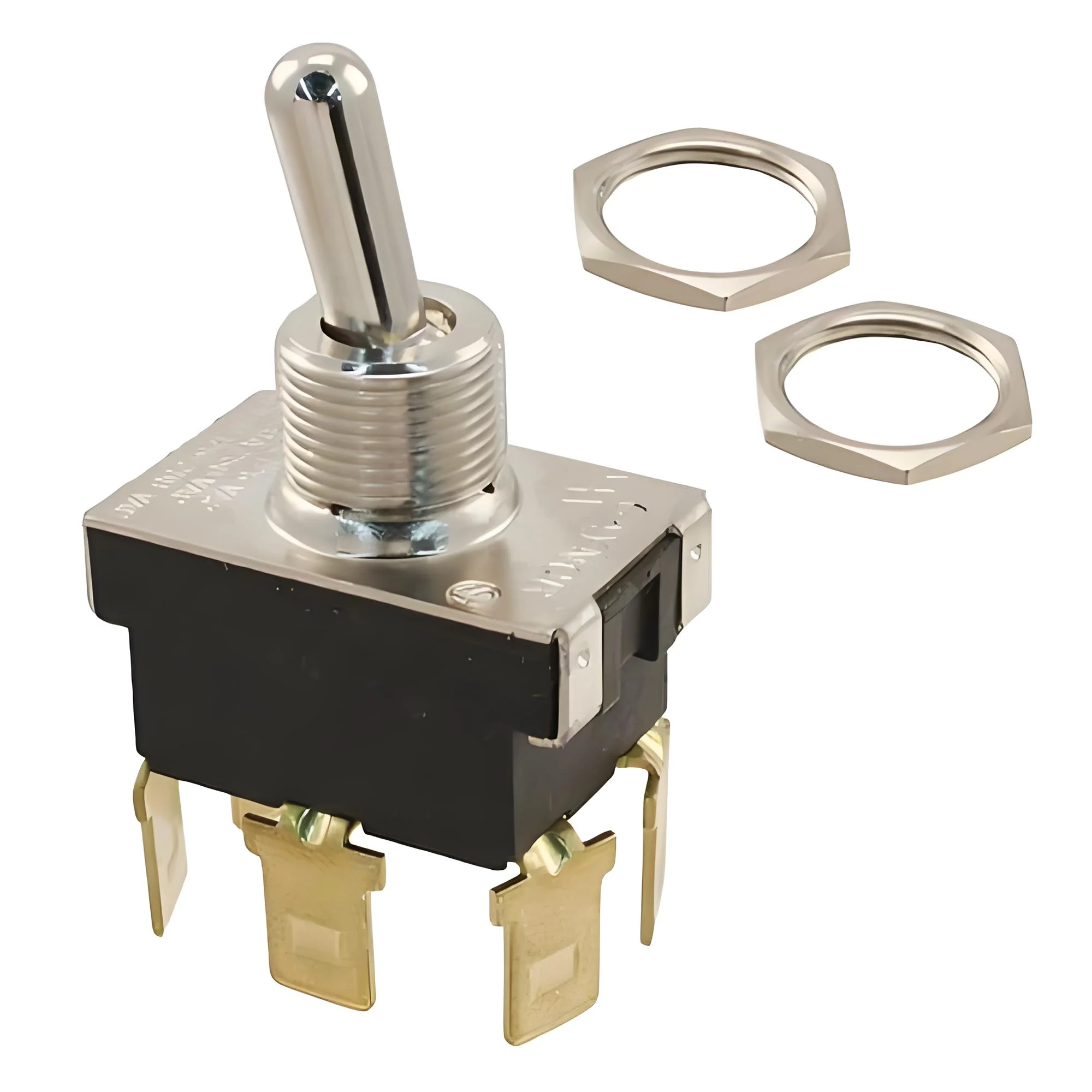

Kilitleme anahtarı

Kilitleme anahtarı, aktüatörü meşgul olduktan sonra sıkıca yerinde tutmak için mekanik bir kilitleme mekanizması içeren bir DPDT anahtarı türüdür.Anahtarın konumunu değiştirmek için ek kuvvet uygulamalısınız veya aktüatörü çekme, itme veya bükme gibi belirli bir hareket yapmalısınız.Bu ek direnç, anahtarın yanlışlıkla değiştirilmemesini sağlar, bu da güvenlik açısından kritik sistemler, endüstriyel makineler, havacılık panelleri ve istenmeyen operasyonun başarısızlığa veya tehlikeye yol açabileceği yüksek vibrasyon ortamları için son derece uygun hale getirir.

İşlevsel olarak, hala çift kutuplu bir çift atış anahtarı olarak çalışır, yani her biri iki çıkış arasında geçiş yapan iki bağımsız devreyi kontrol edebilir.Bu, güvenli ve kasıtlı işlemi sürdürürken çok yönlü kontrol sağlar.Bir kilitleme anahtarının sağlam yapısı ve gelişmiş güvenlik mekanizması, güvenilirlik, dayanıklılık ve operatör niyetinin bulunduğu bağlamlarda değerlidir.

Şekil 6. Kilitleme anahtarı

Anlık DPDT

Anlık DPDT anahtarı, serbest bırakıldığında varsayılan konumuna dönen yaylı bir anahtardır.Bir kez yerinde kalan mandallama anahtarlarının aksine, anlık bir anahtar sadece aktif olarak basılı veya tutulurken durumunu korur.Bu, olayları tetikleme, kontrol sinyalleri gönderme veya sistemlerde kısa süreli bağlantıların dahil edilmesi gibi geçici işlevler için son derece uygun hale getirir.Yaygın uygulamalar arasında test ekipmanı, kontrol panelleri, robotik çalıştırma sistemleri ve diğer arayüzler arasında kısa, manuel giriş gerekir.

Çift kutuplu bir çift atış anahtarı olarak, anlık tip hala aynı anda iki bağımsız devreyi kontrol eder ve her kutup iki atış arasında geçiş yapar.Bu özellik, motor polaritesini tersine çevirmek, çift çıkışları anlık olarak değiştirme veya otomasyon sistemlerinde hızlı darbeler gönderme gibi görevler için kullanılmasına izin verir.Yerleşik yay mekanizması, uzun süreli veya istenmeyen devre katılımını önlemek için ideal olan hızlı bir sıfırlama sağlar.

Şekil 7. Anlık DPDT

Bir DC motorunu kontrol etmek için bir DPDT anahtarı kullanma

Bir çift kutuplu çift atış (DPDT) anahtarı, bir DC motorunun yönünü tersine çevirmek için pratik ve yaygın olarak kullanılan bir yöntemdir.Manuel H-köprü devresine benzer şekilde çalışır ve motora verilen voltajın polaritesini değiştirmeye izin verir.Polaritedeki bu değişiklik, motordan akımın yönünü değiştirir ve bu da dönüşünü tersine çevirir.

Şekil 8. Motor bağlantısına DPDT anahtarı

Gösterilen devrede, güç kaynağı DPDT anahtarının merkez terminallerine bağlanır, C ve D etiketli C ve D olarak bağlanır. Motor üst terminaller, A ve B'ye bağlanır. Alt terminaller, E ve F, üste çapraz bağlanır: E terminali B'ye bağlıdır.Anahtar bir konuma çevrildiğinde, akım motordan bir yöne akar ve saat yönünde dönmesine neden olur.Anahtarın ters konuma çevrilmesi, akım akışını tersine çevirerek motorun saat yönünün tersine döndürülür.

DPDT geçiş anahtarı nedir?

DPDT geçiş anahtarı, durumları değiştirmek için bir kol (veya "yarasa kolu") kullanan belirli bir DPDT türüdür.Geçiş eylemi, manuel onay önemli olduğunda yararlı olan sağlam, fark edilir bir tıklama verir.DPDT geçiş anahtarlarının çoğunda bir açma yapılandırması vardır.Bu, iki devre yolu arasında geçiş yapmanızı ve aynı zamanda her iki devreyi de orta konumdaki tamamen ayırmanızı sağlar.

Dahili olarak, geçiş anahtarı iki senkronize SPDT anahtarı gibi işlev görür.Bu, AC devrelerindeki canlı ve nötr kablolar gibi aynı anda iki ayrı sinyali veya elektrik hattı yönetmesini sağlar.Bu anahtarlar deniz kontrollerinde, araç gösterge tablolarında ve sağlam ekipmanlarda yaygındır.Birçoğu, zorlu ortamlar için IP standartlarını karşılayan su, toz ve kir direnmek için mühürlenir.

DPDT'nin diğer anahtar türleriyle karşılaştırılması

Anahtar Türü	Kontrol yeteneği	Devre sayısı Kontrollü	Çıktı Seçenekleri	Tipik kullanım	Senkronize anahtarlama
SPST	Basit Açık/Kapalı	1	1	Temel ışık veya güç kontrolü	HAYIR
SPDT	İki çıkış arasındaki bir girişi değiştirir	1	2	Sinyal yönlendirme, temel seçici anahtarlar	HAYIR
DPDT	İki çıkış arasında iki devreyi değiştirir	2	Devre başına 2 (toplam 4)	Motor geri dönüş, ikili sistem kontrolü	Evet
Üç yönlü anahtar	İki konumdan bir devreyi kontrol eder	1	2 pozisyon	Birden fazla noktadan ev aydınlatması	HAYIR
Döner anahtar	Rotasyondaki birden çok çıkıştan seçim yapar	1 (veya daha fazla, tasarıma bağlı olarak)	Çoklu	Ses giriş seçicileri, çok hızlı fanlar	Hayır (genellikle ikili senkronizasyon değil)

Avantajlar ve dezavantajlar

Avantajlar

• İki devreyi aynı anda kontrol eder.

• İki SPDT anahtarını değiştirerek parçaları azaltır.

• Polaritenin tersine çevrilmesini ve çift mod anahtarlamasını sağlar.

• AC ve DC sistemleriyle uyumludur.

• Mekanik tasarım basit ve güvenilirdir.

Dezavantajlar

• İç karmaşıklık nedeniyle SPST/SPDT tiplerinden daha pahalı.

• Manuel işlem uzaktan kumanda veya geri bildirim gibi akıllı özelliklerden yoksundur.

• Kalabalık devre kartlarında daha fazla yer kaplayabilir.

• Yüksek güçlü endüktif yükleri değiştirirken koruma bileşenlerine ihtiyaç duyar.

DPDT anahtarlarının uygulamaları

DPDT anahtarları, aynı anda iki devreyi kontrol etmek için ihtiyacınız olan her yerde kullanılır.Bazı tipik kullanımlar şunları içerir:

DC Motor Kontrolü

DPDT anahtarları, bir DC motorunun döndüğü yönü değiştirebilir.Bu, elektrik akımının akışını çevirerek yapılır.Örneğin, bir robot veya küçük bir makine inşa ediyorsanız, tekerleklerin veya kolların ileri ve geri hareket etmesini isteyebilirsiniz.Bir DPDT anahtarı, sadece şu ya da bu şekilde çevirerek bunu kolaylaştırabilir.

Güç kaynağı seçimi

Bazen bir cihazın bir pil ve duvar çıkışı arasında geçiş gibi birden fazla güç kaynağı ile çalışması gerekir.Bir DPDT anahtarı, ana güç kaynağından yedekleme kaynağına geçmeyi kolaylaştırır.Bu, elektrik kesintileri sırasında veya bir kaynak mevcut olmadığında işlerin sorunsuz bir şekilde çalışmasına yardımcı olur.

Sesli yönlendirme

Ses sistemlerinde, farklı ses girişleri (mikrofon veya müzik çalar gibi) veya çıkışlar (kulaklıklar veya hoparlörler gibi) arasından seçim yapmak isteyebilirsiniz.Bir DPDT anahtarı, hangi girişi kullanmak istediğinizi veya sesin nereye gitmesi gerektiğini seçmenize yardımcı olabilir.

Model Demiryolları

Model tren setleri genellikle trenlerin yönünü kontrol etmek için DPDT anahtarları kullanır.Anahtar, trenin hareket ettiği yönü değiştiren pistlerin polaritesini tersine çevirebilir.Bu, tren kurulumuna daha eğlenceli ve kontrol katar.

Aydınlatma

DPDT anahtarları, daha karmaşık kurulumlarda ışıkları kontrol etmeye yardımcı olabilir.Örneğin, birden fazla devre veya parlaklık seviyesine sahip bir ışık fikstürünüz varsa, bir DPDT anahtarı ışığın ne kadar parlak olduğunu veya hangi ışık grubunun açılması gerektiğini seçmenize izin verebilir.

Otomasyon sistemleri

Genellikle otomatik olarak çalışan sistemlerde, bir kişinin kontrolü ele geçirmesi gereken zamanlar olabilir.Bir DPDT anahtarı, bir kişinin gerektiğinde kontrolü ele geçirmesine izin veren manuel geçersiz kılma görevi görebilir.Ayrıca, sistemin nasıl çalıştığı konusunda daha fazla esneklik sağlayarak farklı çalışma modları arasında geçiş yapmak için de kullanılabilir.

Çözüm

Bir DPDT anahtarı kullanışlıdır çünkü iki elektrik yolu aynı anda bir basit hareketle kontrol edebilir.Birlikte çalışan iki küçük anahtar gibi çalışır.Her biri farklı işler için yapılmış, geçiş veya slayt gibi farklı DPDT anahtarları stilleri vardır.Bu anahtarlar, motor yönünü değiştirme, güç kaynakları arasında seçim yapma veya otomatik sistemlerde manuel kontrol verme gibi şeyler için mükemmeldir.Temel anahtarlardan daha pahalıya mal olabilirler ve temel anahtarlardan daha fazla yer kaplarlar, ancak aynı anda iki devreyi ele alma yetenekleri onları birçok elektrik görevi için akıllı bir seçim haline getirir.
