Cycloconverter Açıklaması: Çalışma ve Kullanımlara İlişkin Basit Kılavuz

Bu makalede siklokonvertörün ne olduğunu ve DC kademesini kullanmadan AC gücünü bir frekanstan diğerine doğrudan nasıl dönüştürdüğünü öğreneceksiniz.Tristörler ve anahtarlama teknikleri kullanılarak dalga formlarının nasıl kontrol edildiği ve şekillendirildiği de dahil olmak üzere, bunun nasıl çalıştığını anlayacaksınız.Makale ayrıca temel özelliklerini, türlerini ve ana bileşenlerini de kapsamaktadır.Sonunda siklo dönüştürücülerin nerede kullanıldığını ve yüksek güçlü uygulamalarda neden önemli olduklarını göreceksiniz.

Katalog

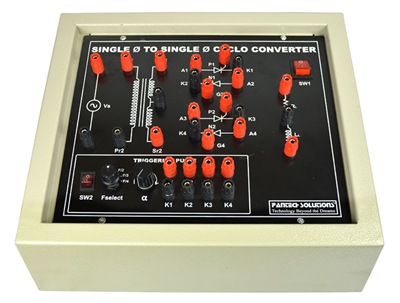

Şekil 1. Siklo dönüştürücü

Siklo dönüştürücü nedir?

Siklo-dönüştürücü, bir ara DC bağlantısı kullanmadan giriş AC kaynağının frekansını değiştiren doğrudan AC'den AC'ye güç dönüştürücüsüdür.Sabit frekanslı AC gücünü, belirli yük gereksinimlerine uygun değişken frekanslı AC çıkışına dönüştürür.Bu tip dönüştürücü, daha düşük veya daha yüksek frekanslı bir çıkış üretmek için giriş dalga biçimini doğrudan işler.Siklo dönüştürücüler, düzgün ve sürekli frekans değişimi gerektiren sistemlerde yaygın olarak kullanılır.Verimli frekans kontrolünün önemli olduğu yüksek güçlü uygulamalarda özellikle kullanışlıdırlar.Siklo-dönüştürücünün ana işlevi, giriş kaynağıyla senkronizasyonu korurken istenen frekansta kontrollü AC gücü sağlamaktır.

Cycloconverter'ın özellikleri

• Geniş Çıkış Frekans Aralığı

Siklo dönüştürücüler giriş frekansından daha düşük veya daha yüksek çıkış frekansları üretebilir.Çoğu pratik durumda, çıkış frekansı önemli ölçüde daha düşüktür, tipik olarak giriş frekansının üçte birinden azdır.Bu esneklik, yüklere sağlanan AC gücü üzerinde hassas kontrol sağlar.Ayarlanabilir frekans aralığı siklokonvertörleri değişken hızlı uygulamalar için uygun hale getirir.

• Sinüzoidal Olmayan Çıkış Dalga Formu

Bir siklo-dönüştürücünün çıkış dalga biçimi saf bir sinüs dalgası değildir ancak giriş dalga biçiminin bölümlere ayrılmış kısımlarından oluşur.Bu, harmonik bileşenleri içeren dalga biçimi bozulmasına neden olur.Çıkış dalga biçiminin kalitesi, kontrol doğruluğuna ve anahtarlama modellerine bağlıdır.Dalga biçimi düzgünlüğünü iyileştirmek için genellikle ek filtreleme gerekir.

• Yüksek Harmonik İçerik

Siklo-dönüştürücüler, dalga biçimi şekillendirmesi nedeniyle doğası gereği önemli harmonik bozulma üretir.Bu harmonikler hem yükü hem de güç kaynağı sistemini etkileyebilir.Harmonikler elektrikli ekipmanlarda ilave ısınmaya, gürültüye ve verimin azalmasına neden olabilir.Etkilerini en aza indirmek için uygun sistem tasarımına ihtiyaç vardır.

• Yüksek Güç İşleme Yeteneği

Siklo-dönüştürücüler büyük güç düzeylerini idare edebilme kapasitesine sahiptir ve bu da onları ağır endüstriyel uygulamalara uygun hale getirir.Sağlam güç dönüşümünün gerekli olduğu megawatt ölçekli sistemlerde yaygın olarak kullanılırlar.Tasarım, yüksek akım ve voltaj değerlerini destekler.Bu onları zorlu elektriksel ortamlar için güvenilir kılar.

• Doğrudan Güç Dönüşümü

Siklokonvertörler DC ara kademe kullanmadıkları için girişten çıkışa doğrudan enerji aktarımı sunarlar.Bu, kapasitörler veya indüktörler gibi hacimli enerji depolama bileşenlerine olan ihtiyacı azaltır.DC bağlantısının olmaması sistem tasarımının belirli yönlerini basitleştirir.Aynı zamanda verimli düşük frekanslı çalışmaya da olanak tanır.

Cycloconverter Çalışma Prensibi

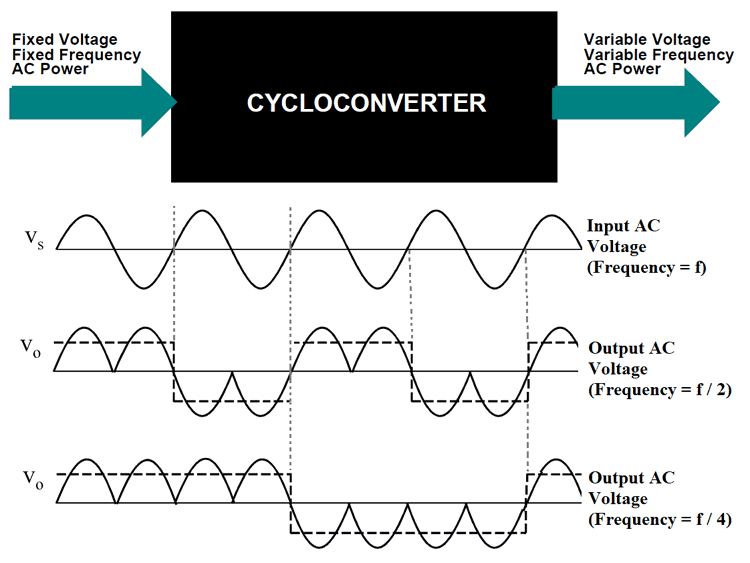

Şekil 2. Cycloconverter Çalışma Prensibi

1. Giriş AC Kaynağı İşleme: Siklo-dönüştürücü, dönüşüm için kaynak dalga biçimi görevi gören sabit frekanslı bir AC giriş kaynağı alır.Bu giriş dalga biçimi, anlık voltaj polaritesini belirlemek için sürekli olarak izlenir.Sistem, çıktı üretimi için bu dalga formunun belirli bölümlerini çıkarmaya hazırlanır.Giriş sinyali tüm anahtarlama eylemleri için temel referans görevi görür.Bu işlem sırasında herhangi bir ara DC dönüşümü gerçekleşmez.

2. Kontrollü Tristör Anahtarlaması: Devreden akımın akışını kontrol etmek için tristörler hassas ateşleme açılarında tetiklenir.Dönüştürücü, bu ateşleme açılarını ayarlayarak giriş dalga formunun belirli bölümlerini seçer.Bu seçici iletim, yalnızca belirli bölümlerin çıkışa geçmesine izin verir.Anahtarlamanın zamanlaması etkin çıkış frekansını belirler.Kararlı çalışmayı sürdürmek için doğru kontrol gereklidir.

3. Parçalı Dalga Formu Seçimi: Siklo dönüştürücü, giriş dalga formunun tamamını geçirmek yerine farklı döngülerden birden fazla parçayı birleştirir.Bu bölümler farklı frekansta yeni bir dalga formu oluşturacak şekilde düzenlenmiştir.Çıkış sinyalini oluşturmak için pozitif ve negatif kısımlar dönüşümlü olarak seçilir.Ortaya çıkan dalga biçimi istenen AC çıkışına yaklaşır.Bu işlem kademeli veya modüle edilmiş bir dalga formu oluşturur.

4. Çıkış Frekansı Oluşumu: Çıkış frekansı, bir çıkış çevrimi oluşturmak için kaç giriş çevriminin kullanıldığına göre belirlenir.Örneğin, birden fazla giriş döngüsünün birleştirilmesi daha düşük bir çıkış frekansı üretebilir.Dönüştürücü, dalga formu periyodunu etkili bir şekilde uzatır veya sıkıştırır.Bu, güç akışını kesintiye uğratmadan düzgün frekans değişimine olanak sağlar.Çıkış, giriş kaynağıyla senkronize kalır.

5. Sürekli Dalga Biçimi Üretimi: Siklo dönüştürücü, kararlı bir çıkış dalga biçimini korumak için seçim ve anahtarlama işlemini sürekli olarak tekrarlar.Çıkış voltajı, ateşleme sırasına göre kontrollü bir düzeni takip eder.Bu, yükün gerekli frekansta tutarlı bir AC kaynağı almasını sağlar.Süreç minimum gecikmeyle zamanında çalışır.Kararlılık, anahtarlama cihazlarının hassas zamanlamasına ve koordinasyonuna bağlıdır.

Siklo Dönüştürücü Çeşitleri

Çıkış Frekansına Göre

Siklo dönüştürücüler, çıkış frekansının giriş frekansından daha yüksek veya daha düşük olmasına göre sınıflandırılır.

1. Yükseltici Döngüsel Dönüştürücü

Yükseltici siklokonvertör, giriş frekansından daha yüksek bir çıkış frekansı üreten bir tür AC'den AC'ye dönüştürücüdür.Daha kısa çıkış döngüleri oluşturmak için giriş dalga formunun bölümlerini yeniden düzenleyerek frekansı artırır.Bu tip, kararlı yüksek frekanslı çıktı elde etmedeki pratik sınırlamalar nedeniyle daha az kullanılır.Frekans arttıkça çıkış dalga biçimi kalitesi daha da bozulur.Kontrol karmaşıklığı da yüksek çıkış frekanslarıyla birlikte artar.Bu kısıtlamalardan dolayı, kademeli siklo-dönüştürücüler endüstriyel sistemlerde nadiren uygulanır.Esas olarak özel veya deneysel amaçlarla kullanılırlar.

2. Kademeli Döngü Dönüştürücü

Bir düşürücü siklo dönüştürücü, giriş frekansından daha düşük bir çıkış frekansı üreten bir dönüştürücüdür.Bunu, tek bir çıktı döngüsü oluşturmak için birden fazla giriş döngüsünü birleştirerek başarır.Bu tip, kararlı ve kontrol edilebilir düşük frekanslı çıkış sağladığı için yaygın olarak kullanılır.Dalga formunun yönetimi, kademeli konfigürasyonlarla karşılaştırıldığında daha kolaydır.Kademeli siklo dönüştürücüler genellikle yüksek güçlü sistemlerde uygulanır.Değişken düşük hız kontrolü gerektiren uygulamalar için güvenilir çalışma sunarlar.Bu onları en pratik ve en yaygın olarak benimsenen tür haline getirir.

Çalışma Moduna Göre

Siklo dönüştürücüler ayrıca dönüştürücü grupları arasındaki akımın nasıl aktığına bağlı olarak da sınıflandırılır.

1. Engelleme Modu Döngüsel Dönüştürücüler

Bloklama modlu siklo-dönüştürücü, aynı anda yalnızca bir dönüştürücü grubunun iletim yaptığı bir türdür.Bu, ya pozitif grubun ya da negatif grubun aktif olduğu, ancak her ikisinin aynı anda aktif olmadığı anlamına gelir.Aktif olmayan grup, dolaşım akımını önlemek için tamamen bloke edilir.Bu yaklaşım genel devre yapısını basitleştirir.Ek akım sınırlayıcı bileşenlere olan ihtiyacı azaltır.Gruplar arasındaki geçiş, uygun çıktı oluşumunu sürdürmek için dikkatli bir şekilde kontrol edilir.Engelleme modu işlemi, basit uygulaması nedeniyle yaygın olarak kullanılır.

2. Dolaşımdaki Akım Döngüsel Dönüştürücüleri

Dolaşım akımı siklokonvertörü, her iki dönüştürücü grubunun aynı anda iletim yapabildiği tiptir.Bu, akımın pozitif ve negatif gruplar arasında dolaşmasına izin verir.Dolaşım akımını kontrol etmek ve sınırlamak için bir reaktör kullanılır.Bu konfigürasyon iletim durumları arasında daha yumuşak geçişler sağlar.Yükte sürekli akım akışının korunmasına yardımcı olur.Sistem geliştirilmiş dalga biçimi sürekliliğiyle çalışır.Dolaşım akımı türleri, kararlı çıkış performansı gerektiren uygulamalarda kullanılır.

Siklo Dönüştürücü Devresi ve Bileşenleri

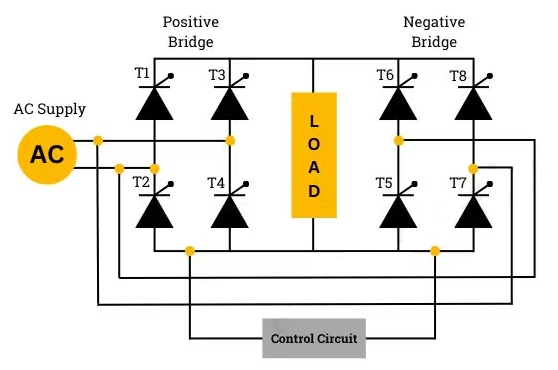

Şekil 3. Siklo Dönüştürücü Devresi

• Tristörler (SCR'ler)

Devre, kontrollü anahtarlama için köprü konfigürasyonlarında düzenlenmiş birden fazla tristör kullanır.Bu yarı iletken cihazlar, akım akışını düzenleyen kontrollü anahtarlar görevi görür.Her tristör, çıkış dalga formunu şekillendirmek için belirli zamanlarda tetiklenir.Sistemdeki yüksek voltaj ve akım seviyelerini yönetirler.

• Pozitif ve Negatif Dönüştürücü Köprüler

Devre iki ana köprü grubundan oluşur: pozitif ve negatif dönüştürücüler.Her grup, çıkış dalga formunun karşılık gelen bölümlerini üretmekten sorumludur.Bu köprüler moda bağlı olarak dönüşümlü veya aynı anda çalışır.Siklokonvertörün çekirdek yapısını oluştururlar.

• Kontrol Devresi

Kontrol devresi, istenen çıkış frekansına göre tristörler için ateşleme darbeleri üretir.Giriş kaynağıyla doğru zamanlama ve senkronizasyon sağlar.Kontrol ünitesi herhangi bir anda hangi tristörlerin iletimde olduğunu belirler.Kararlı dönüştürücü çalışmasının sürdürülmesinde önemli bir rol oynar.

• AC Besleme Girişi

AC girişi dönüşüm için kaynak voltajını sağlar.Doğrudan çıkış dalga formuna işlenen enerjiyi sağlar.Giriş tipik olarak tek fazlı veya üç fazlı bir AC kaynağıdır.Frekansı çıktı üretimi için referans görevi görür.

• Yük

Yük siklokonvertörün çıkışına bağlanır ve dönüştürülen AC gücünü alır.Uygulamaya bağlı olarak dirençli, endüktif veya motor bazlı olabilir.Yük özellikleri akım akışını ve sistem performansını etkiler.Doğru eşleştirme verimli çalışmayı sağlar.

Cycloconverter'ın Avantajları ve Dezavantajları

Cycloconverter'ın Avantajları

• DC bağlantısı olmadan doğrudan AC'den AC'ye dönüşüm

• Yüksek güçlü uygulamalar için uygundur

• Sorunsuz düşük frekans çıkışı sağlar

• Büyük enerji depolama bileşenlerine olan ihtiyacı ortadan kaldırır

• Yüksek akım yüklerini kaldırabilme kapasitesi

• Sürekli frekans kontrolünü etkinleştirir

Cycloconverter'ın Sınırlamaları

• Çıkışta yüksek harmonik bozulma

• Karmaşık kontrol ve anahtarlama gereksinimleri

• Uygulamada sınırlı çıkış frekansı aralığı

• Büyük ve hacimli bileşenler gerektirir

• Bazı koşullarda zayıf güç faktörü

• Artan sistem maliyeti ve karmaşıklığı

Cycloconverter Uygulamaları

1. Endüstriyel Motor Sürücüleri

Siklo dönüştürücüler endüstriyel ortamlarda büyük AC motorları kontrol etmek için yaygın olarak kullanılır.Motor hızını düzenlemek için ayarlanabilir frekans çıkışı sağlarlar.Bu, değişen yük koşullarında sorunsuz çalışmaya olanak sağlar.Hassas hız kontrolü gerektiren proseslerde önemlidirler.

2. Elektrikli Çekiş Sistemleri

Demiryolu sistemlerinde cer motorlarını tahrik etmek için siklokonvertörler kullanılır.Motor hızının ve torkunun verimli kontrolünü sağlarlar.Bu, hızlanma ve frenleme performansını artırır.Elektrikli lokomotiflerde ve metro sistemlerinde yaygın olarak kullanılırlar.

3.Çimento ve Çelik Fabrikaları

Çimento ve çelik üretimi gibi ağır endüstriler siklo dönüştürücüler kullanır büyük dönen makineler için.Bu sistemler kararlı düşük hız gerektirir yüksek yükler altında çalışma.Siklo dönüştürücüler güvenilir performans sağlar zorlu koşullarda.Sürekli endüstriyel süreçleri desteklerler.

4. Gemi Sevk Sistemleri

Siklo dönüştürücüler denizcilik uygulamalarında tahrik motorlarını kontrol etmek için kullanılır.Verimli hız kontrolü için değişken frekans gücü sağlarlar.Bu, yakıt verimliliğini ve manevra kabiliyetini artırır.Büyük gemiler ve açık deniz gemileri için uygundurlar.

5. Haddehaneler

Haddehaneler, silindirlerin hızını kontrol etmek için siklo dönüştürücüler kullanır.Bu, tutarlı malzeme işleme ve ürün kalitesi sağlar.Sistem, yuvarlanma hızının hassas şekilde ayarlanmasına olanak tanır.Yüksek torklu, düşük hızlı çalışmayı destekler.

6. Madencilik Ekipmanları

Madencilik faaliyetlerinde kırıcılar ve konveyörler gibi ağır makineleri tahrik etmek için siklokonvertörler kullanılır.Aşırı çalışma koşullarında güvenilir güç sağlarlar.Bu, sürekli çalışma ve üretkenlik sağlar.Yüksek güçlü, dayanıklı uygulamalar için idealdirler.

Cycloconverter ve İnvertör

Görünüş	Siklo dönüştürücü	İnvertör
Dönüşüm Türü	Doğrudan AC – AC (tek aşamalı dönüşüm)	DC-AC (iki kademeli: redresör + invertör)
Orta seviye Sahne	DC bağlantısı yok (0 V DC veriyolu)	DC bağlantısı tipik olarak 300–800 V (LV) veya >1 kV (HV)
Frekans Kontrol	Çıkış ≈ 0–30 Hz (tipik olarak ≤ 0,3 × giriş frekansı)	Çıkış ≈ 0–400 Hz (endüstriyel), sürücülerde kHz'e kadar
Çıkış Frekansı Aralık	Sınırlı Giriş frekansının ~%10–30'u	0 Hz ila birkaç yüz Hz (veya daha yüksek)
Dalga Biçimi Kalitesi	THD tipik olarak %20–40	THD tipik olarak <5% with PWM and filtering
Harmonik İçerik	Baskın düşük dereceli harmonikler (5., 7. vb.)	Yüksek frekans harmonikler (filtrelenmesi daha kolay)
Verimlilik	~85–92% (düşük frekansta çalışma için optimize edilmiştir)	~%90–98 topolojiye ve yüke bağlı olarak
Güç Seviyesi	Tipik olarak 1 MW >50 MW'a kadar sistemler	<1 kW'tan çok MW'lı sistemler
Kontrol Karmaşıklık	Yüksek (faz çoklu tristörlerle kontrol)	Orta (PWM tabanlı dijital kontrol)
Boyut	Büyük ayak izi transformatörler/reaktörler nedeniyle	Kompakt olması nedeniyle yüksek frekanslı anahtarlama
Anahtarlama Cihazlar	SCR (tristörler), hat değiştirmeli	IGBT/MOSFET'ler, kendi kendini değiştiren
Tepki Hızı	Yavaş (hat frekansına bağlı, onlarca ms)	Hızlı (mikrosaniyeden milisaniyeye)
Giriş Gücü Faktör	Tipik olarak düşük (0,5–0,8 gecikmeli)	Yüksek (0,9–0,99 kontrol teknikleri ile)
Tipik Uygulamalar	Büyük senkron motorlar, haddehaneler, çekiş	VFD'ler, yenilenebilir enerji, UPS, EV sürücüleri

Sonuç

Siklo dönüştürücüler doğrudan AC'den AC'ye frekans dönüşümü sağlayarak onları çıkış frekansının hassas ve sürekli kontrolünü gerektiren yüksek güçlü uygulamalar için son derece uygun hale getirir.Çalışmaları, tristörler ve dönüştürücü köprüler gibi temel bileşenler tarafından desteklenen kontrollü anahtarlama ve dalga biçimi bölümlendirmesine dayanır.Verimli düşük frekans çıkışı ve yüksek güç kullanımı gibi avantajlar sunarken, aynı zamanda harmonik bozulma ve karmaşık kontrol gereksinimleri gibi zorlukları da beraberinde getiriyorlar.
