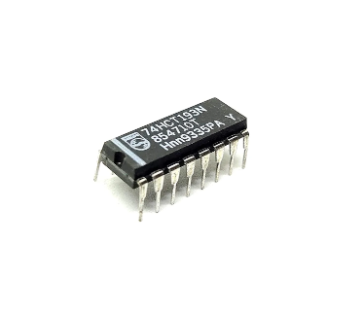

Yukarı/aşağı sayaçlara kapsamlı genel bakış: Devre Tasarımı ve 74193 IC Açıklandı

Dijital elektroniklerin karmaşık dünyasında, sayaçlar sıralı devre tasarımında önemli bir rol oynar ve çeşitli uygulamalarda dijital darbelerin hassas bir şekilde bağlanmasını sağlar.Bu temel bileşenler, güvenilir zamansal veri izleme ve işleme sağlayarak saat (CLK) sinyalleri ile senkronize edilmiş parmak arası terlikler (FFS) ile güçlendirilir.İster ayrı cihazlar veya daha büyük sistemlerin temel parçaları olarak işlev görüyor olsun, sayaçlar dijital tasarımda gerekli hale gelmiştir.Çeşitli sayaç türleri arasında, yukarı/aşağı sayaçlar, her iki yönde sayma konusunda benzersiz yetenekleri için öne çıkarak benzersiz esneklik ve verimlilik sunar.Bu makalede, çok yönlü 74193 IC'de bir spot ışığı ile yukarı/aşağı sayaçların mekaniğini, uygulamalarını ve önemini kazıyoruz.Gerçek sistemlerdeki ve dijital yeniliklerdeki rollerini keşfederek, sizin için kapsamlı bir rehber sağlamayı hedefliyoruz.

Katalog

Yukarı/Aşağı Sayacı Anlama

Yukarı/aşağı sayaçlar, belirli kontrol sinyallerine dayalı çift yönlü işlemlere izin veren karmaşık bir sayma yöntemi sunar.Bu sayaçlar, giriş direktiflerine yanıt olarak sayma modlarını becerikli bir şekilde değiştiren TTL teknolojilerinde (74LS190 ve 74LS191) görüldüğü gibi, yukarı ve aşağı her ikisinin de gerekli olduğu uygulamalarda bulunur.

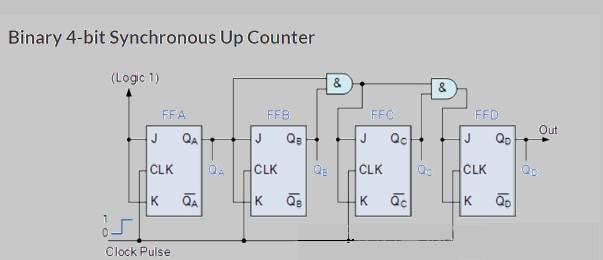

4 bit ikili yukarı/aşağı sayacı

4 bit sayacı ikili sayımı özetler, 0000'den 1111'e ustaca gezinir ve döngüsel olarak döngüdür.Saat darbeleri, artan mekanizmayı 0-15 aralığında yönlendirir, her bir kene metodik olarak sonraki bir duruma neden olur.

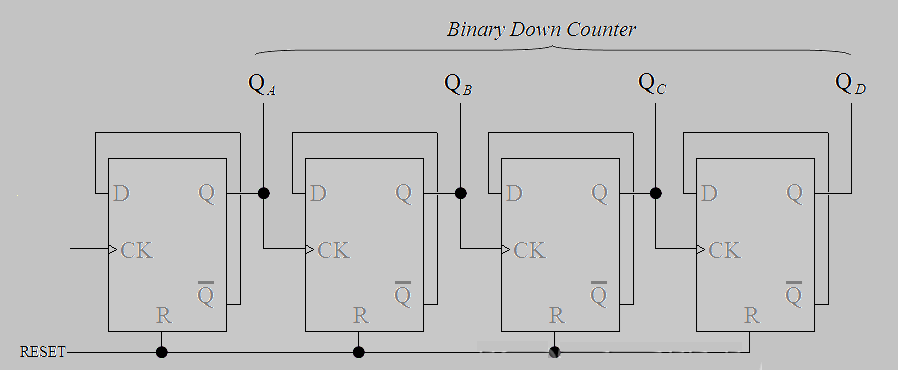

Buna karşılık, 1111'den 0000'e kayan azaltma işlemi, saat kenarları ile aktive edilen dört D tipi parmak arası terlikine dayanır.Ters geri bildirim mekanizmalarının yenilikçi kullanımı, hem yaratıcılığı hem de hassasiyeti vurgulayarak çıkışların uyumlu bir etkileşimine ulaşır.

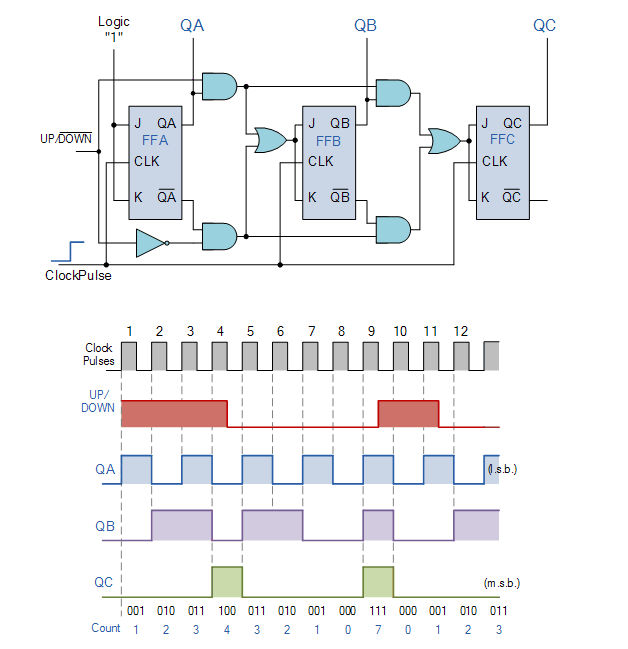

Senkron 3-bit yukarı/aşağı sayacı

JK parmak arası terlik kullanan 3 bit senkron sayaç, 0 (000) ila 7 (111) ve geri sayım için etkili bir yaklaşım örnekliyor.Senkron tasarımı, her durum geçişinin hassas giriş komutları ile koordine edildiği sayma işlemi üzerinde rafine kontrol sağlar.Bu özellik, yukarı sayımdaki doğruluğu 0'dan 7'ye çıkarırken, 7'den 0'a kadar aşağı sayımı ustaca yönetir.

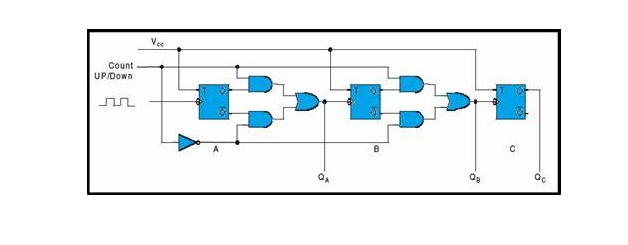

Yukarı/aşağı sayaç devresi tasarlama

3 bit sayaç devresi, farklı sayım ve zamanlama amaçlarına hizmet veren dijital tasarımda anahtar bir unsur olarak durur.Sayının yönünü belirlemek için sürekli olarak parmak arası terlik (FFS) kullanır-artan veya azalan.

Yukarı sayım modunda, her FF, önceki FF'nin çıkışından (q) tedarik edilen bir saat girişi ile hizalanır, devreyi 000'den 111'e ikili durumlardan düzenli bir yükselişte yönlendirir. Bu dizi genellikle kesin zamanlama talep eden uygulamalarda iyilik bulur.Doğruluğun memnuniyet ve güvenilirlik sağladığı dijital saatler ve hesap makineleri dahil kontrol.

Aşağı sayım moduna geçmek, parmak arası terliklerin ters çıkışlarını ele alarak akıllı bir yaklaşım gerektirir.Basit bir ileri yürüyüşten sapan bu yapılandırma, önceki FF'nin Q çıkışının tamamlayıcısından sinyal almak için her FF'nin saat girişini yönlendirir.Sonuç olarak, devre, ikili 111'den 000'e kadar ters sayılır. Bu tür uyarlanabilir işlevsellik, dijital odometerler ve azalma zamanlayıcılar gibi sistemlerde geri izleme için geri dönüşümlü sayaçlar tasarlarken caziptir - ileri doğru geriye doğru hareket etmenin ince zevkleri göz ardı edilemez.

Yukarı/aşağı sayacın mekaniği

Yukarı/aşağı sayacın işlevselliği, sayının yükselip yükselmeyeceğini veya inip inmeyeceğini dikte ederek çalışma modunu tanımlayan bir kontrol girişine dayanır.Operasyonunun özü, parmak arası terliklerin (FFS) çıkışı ile sonraki FF'leri etkileyen kontrol sinyalleri arasındaki kesintisiz senkronizasyonda yatmaktadır.Uygulamalarda, mükemmel zamanlamadan en ufak bir sapma bile hatalara yol açabilir ve sinyal zamanlamasını tam olarak koordine etmenin ne kadar dinamik olduğunu vurgulayabilir.

• Sayma modu

Durum	Qc	Qb	Qa
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Geri sayım modu

Durum	Qc	Qb	Qa
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

Tipik bir konfigürasyonda, üç parmak arası terlik 3 bit dijital değeri depolayarak 0 ile 7 arasında değişen bir ikili sayım sağlar. Özellikle elektriksel gürültü veya parazit ile çevrelerle uğraşırken, depolanan değerlerin güvenilirliğini koruyan zorluklarla karşılaşabilirsiniz..Bu zorluklarla başa çıkmak için, ek senkronizasyon veya filtreleme teknikleri sıklıkla kullanılır ve geçişler sırasında verilerin bütünlükle korunmasını sağlar.

Mantık kapıları, bu sinyallerin nasıl yönlendirildiğini önemli ölçüde etkiler ve sayaçın operasyonel ihtiyaçlarına uygun olmasını sağlar.Akışı, her an aktif olan bir devletin - artan veya azalma - sağlamak için yönetir.Gelişmiş devreler, geliştirilmiş uyarlanabilirlik ve dinamik ayarlamalar sunan programlanabilir mantık içerebilir.Bu ilginç bir yönü sunar: gelecekteki ölçeklenebilirlik için öngörü ile sayaçlar tasarlamak, faydalarını önemli ölçüde genişletebilir.

Yukarı/aşağı sayaç kullanarak saat darbesi dinamiklerini rafine etme

Bir yukarı/aşağı sayaç, saat darbesi değişikliklerine yanıt olarak flip-flop (FF) çıkışlarını ayarlayarak durumları dönüştürür.

• Yukarı sayım senaryosunda: İlk flip-flop'u mantık 0'a bağlayın, bu da azalan saat kenarlarında geçiş yapmasına ve senkronizasyonu kesintisiz akış için sistem hedefleriyle artırmasına neden olur.Dijital devre tasarım deneyimlerinden türetilen düşünceler, bu geçişli eylemlerin dengelenmesinin yanlış tetikleyicileri azaltabileceğini ve böylece zaman içinde güvenilirliği artırabileceğini düşündürmektedir.

Aşağı sayım ve uyumlu devlet geçişi

• Aşağı sayım modunda: Tüm parmak arası terliklerin geçmesini sağlamak için Mantık 1'e bağlanın ve daha yüksek durumlardan yumuşak bir azalmaya yol açar.Bu yöntem, hassasiyet ve zamanlamanın taban çizgisine dönüş sırasında minimal bir mekanik zorlama sağladığı bir yayın dikkatli bir şekilde gevşemesine benzetilebilir.Bu düzenleme, bir sıfırlama dizisi istenene kadar kademeli bir azalmayı kolaylaştırır.

Verimli döngü sıfırlama ve tutarlılık güvencesi

Rutin sıfırlama, her sekiz saat döngüsünde meydana gelir ve tutarlı bir çalışma sağlar.Sekiz döngü çerçevesi, her bir durum vardiyası için tanımlanmış bir faz sağlar ve her aşamanın bir sonraki başlamadan önce verimli bir şekilde tamamlanmasını sağlar.Pratik uygulamalardan gelen geri bildirimler, bu periyodik sıfırlamaların biriken hataları önlediğini ve operasyonel dengeyi güçlendirdiğini göstermektedir.

74193 Yukarı/Aşağı Karşı IC Genel Bakış

. 74193 4 bit senkron ikili sayaç olarak bilinen entegre devre, hem yukarı hem de aşağı sayma fonksiyonlarını ustaca yönetir.Sayım dizilerini 16'lık bir modüloya kadar işleme yeteneği, çok çeşitli dijital uygulamalara katkıda bulunur.Bu IC, ilk durumu farklı ihtiyaçlara göre yapılandırmada kolaylık sağlayan bir ana sıfırlama ve yük girişinin yanı sıra, özellikle yukarı ve aşağı sayım için terminallerle benzersiz bir şekilde tasarlanmıştır.

74193 IC'nin mimarisi zahmetsiz yön saymayı destekler.Dijital cihazlarda, yukarı ve aşağı sayım arasındaki seçim sistemin uyarlanabilirliğini arttırır.Her sayma işlemi, saat darbesi ile tam olarak hizalanır, bu da zamanlamanın özün olduğu karmaşık sistemler için güvenilir bir seçimdir.Sizin için bu senkronizasyon, tutarlı dizi yürütülmesinin sağlanmasında stratejik bir faktör olabilir.

Bu IC'nin temel özelliği, tüm bitlerin derhal sıfırlanmasına izin veren ana sıfırlamadır - başlangıç ​​sırasında veya hataları düzeltirken dağıtılan bir işlev.Ayrıca, yük girişi, önceden belirlenmiş başlangıç ​​sayılarını ayarlamanızı sağlayarak, çeşitli dijital bağlamlarda gerekli bir kişiselleştirmeye izin vererek yararlılığını arttırır.Bu tür kişiselleştirme, cihazların düzenli olarak başlatıldığı veya kesintiler sırasında özel kullanım gerektiren senaryolarda temel hale gelir.

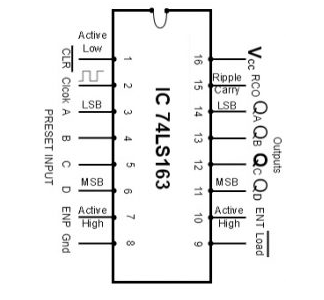

Pin yapılandırması

Pin numarası	Pin adı	Tanım
Pim 1	CLR	Aktif düşük bir sıfırlama girişi.
Pim 2	Clk	Bir saat giriş sinyali.
Pim 3	A (LSB)	Veri ön ayar girişi.
Pim 4	B	Veri ön ayar girişi.
Pim 5	C	Veri ön ayar girişi.
Pim 6	D (MSB)	Veri ön ayar girişi.
Pim 7	Enp	Etkin yüksek bir giriş etiketli ENP.
Pim 8	Gnd	Toprak pimi.
Pin 9	Yük	Aktif düşük veri yükü girişi.
Pim 10	Ent	ETL etiketli aktif yüksek bir giriş.
Pim 11	QD (MSB)	Flip-flop çıkışı.
Pim 12	Qc	Flip-flop çıkışı.
Pin 13	Qb	Flip-flop çıkışı.
Pim 14	KG (LSB)	Flip-flop çıkışı.
Pim 15	RCO	Dalgalanma, 0'dan 1'e kadar çıkış geçişini taşır.
Pin 16	VCC	Güç giriş pimi.

Özellikler

Özellik	Tanım
CLK Frekansı	32 MHz CLK frekansı ile çalışır.
Güç kullanımı	Güç kullanımı 93 MW ile kapatılır.
Sayaç türü	4 bit Modulo-16 Yukarı/Aşağı Sayacı olarak işlev görür.
Önceden ayarlanmış girişler	Mevcut önceden ayarlanmış girişlerle birlikte gelir.
Programlama	Senkron programlama özellikleri.
Dalgalanma	Verimli sayım için dahili bir dalgalanma taşıma vardır.
Taşıma Çıkışı	N-bit basamaklama için uygun bir taşıma çıkışı sunar.
Yayılma süresi	14 ns'lik bir yayılma süresine sahiptir.

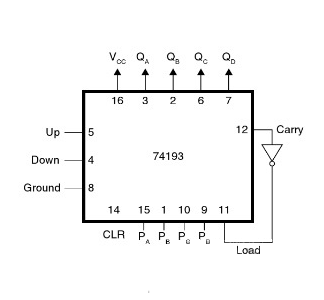

IC 74193 ile bir yukarı/aşağı tezgah oluşturmak

Uyarlanabilir sayım fonksiyonları ile tanınan kompleks 74193 IC, çok yönlü yukarı/aşağı sayma görevlerini sağlamak için dijital sistemlerde değerli bir bileşendir.Devre düzeninde PIN-16, IC'ye operasyonel güç sağlamak için VCC'ye bağlanır.Net pimler stratejik olarak topraklanmıştır, bu da gerektiğinde sayacın sıfırlanması için hareket ederek sistem güvenilirliğini ve performansını korumaya yardımcı olur.

İkili veriler IC'ye PA, PB, PC ve PD pimleri yoluyla girer.Karşılık gelen ikili çıkışlara QA, QB, QC ve QD'de erişilebilir, bu da zamanlama devreleri ve yüksek hassasiyet isteyen frekans bölücüler gibi görevler için faydalı olan işlenmiş sayımlar sunar.

Sayım yönü, artan veya azalma, özel saat girişleri ile kontrol edilir.Bu özellik, IC'nin sayım sırasını dinamik olarak ayarlamanızı sağlar ve çeşitli uygulamalardaki esnekliğini artırır.IC'yi pratik senaryolarda kullanırken, yanlış sayımlardan kaçınmak için saat darbesini dikkatlice şekillendirmek ve gürültü sorunlarını ele almak, devrenin güvenilir bir şekilde çalışmasını sağlıyor.

Yukarı ve aşağı karşı karşılaştırmalı analizi

Sayacı	Aşağı karşı
Up sayaç '0' dan maksimum sınırına kadar.	Aşağı sayaç zirve değerinden başlar ve iner '0'
Olayları artan bir sırayla sayar	Olayları azalan bir sırayla sayar

Yukarı/aşağı sayaçların güçlü yönleri ve sınırlamaları

Güçlü yönler

Yukarı/aşağı sayaçlar, özellikle dünyada çeşitli faydalar sağlar. Yüksek hızlı sistemlere entegre etme.Basit flip-flop yapıları, zahmetsiz bağlantıya yardımcı olur, bu da genellikle karmaşıklığı en aza indirgemek bir öncelik olduğu dijital cihazlar için uygun maliyetli seçeneklere yol açar. Her iki yönde de sayma yeteneği - yukarı ve aşağı doğru - çok yönlülük, dijital saatler veya çift yönlü sayımın arzu edildiği olay sayaçları gibi uygulamalarda faydalı olduğunu kanıtlamaktadır. Ek olarak, işlevleri mantıksal sinyalleri doğrulamak için kullanılan test sistemlerinde parlar.Uygulamalı başvurular, karmaşık olmayan tasarımdaha basit hata ayıklama ve bakım sağlayan, problem çözme ve optimizasyon görevlerine odaklanmış sizin için dikkate değer bir avantaj sunar.

Sınırlamalar

Güçlü yönlere rağmen, yukarı/aşağı sayaçlar, özellikle yüksek frekanslarda hassasiyetle ilgili belirli sınırlamalar gösterir. Operasyonel hızlar arttıkça, yüksek güvenilirliğe öncelik veren sistemlerde zorluklar yaratarak yanlışlıklarla karşılaşabilirler. Bu yanlışlıklar genellikle dış saat senkronizasyonuna güvenmekten kaynaklanır, bu da özellikle Tamamlayıcı flip-flop devreleri gerektirir.Bu tür gereksinimler olabilir Devre karmaşıklığını artırın ve potansiyel zamanlama gecikmelerini getirin.Dahası, karmaşık bit sistemlerini yönetirken, Sayaçlarla ilişkili herhangi bir gecikme şiddetlenebilir, genel sistem performansını etkilemek.Sonuç olarak, stratejilerini geliştirilmiş senkronizasyon tekniklerine dayandırarak bu etkileri azaltmak için alternatif çözümleri veya ek bileşenleri sık sık keşfedebilirsiniz.Bu uzlaşmalarda gezinmek, sistem ihtiyaçlarının ve bu tür öğelerin performansı nasıl etkileyebileceği konusunda düşünceli bir değerlendirme gerektirir, bu da sizi genellikle belirli uygulama taleplerine göre uyarlanmış stratejik tasarım geliştirmelere yönlendirir.

Yukarı/aşağı sayaçların kullanımı

Otomatik tersine çeviren sayaçlar

Titiz kontrol gerektiren sistem mühendisliği dünyasında, yukarı/aşağı sayaçlar yararlı bir özellik sunar: Set sınırlarında sayma yönünün otomatik olarak ayarlanması.Bu uyarlanabilirlik, ileri ve geri sayım arasında kusursuz bir geçişi destekler.Böyle bir işlev, her iki yönde de izleme hareketinin operasyonel verimliliği derinden etkilediği otomatik ortamlarda değerlenir.Örneğin, endüstriyel robotikler, hareket sınırlarına ulaştıktan sonra doğruluğu sağlamak için bu niteliği kullanın.

Saat bölücüler

Dijital elektronik sistemlerde, yukarı/aşağı sayaçlar, saat sinyallerinin sıklığını ustaca modüle eden saat bölücülerin imalatına önemli ölçüde katkıda bulunur.Bu modülasyon, entegre bir sistemdeki farklı frekanslarda çeşitli bileşenleri yönlendirmek için anahtar olan zamanlama sinyallerinin oluşturulmasına yardımcı olur.Farklı hızlarda saatler sunarak, bu sayaçlar çeşitli süreçleri senkronize etmede önemli bir rol oynar, böylece benzersiz sistem ihtiyaçlarını karşılamaktadır.

Park yönetim sistemleri

Trafikle boğulmuş kentsel alanlarda, yukarı/aşağı sayaçlar park yönetim sistemleri aracılığıyla dinamik çözümler sunar.Bu sayaçlar, her bir aracın girişi ile sayımı yöntemsel olarak artırarak ve çıkış üzerine azaltarak, mevcut park yerlerinde zamanında güncellemeler sağlar.Bu gerçek izleme mekanizması, deneyiminizi zenginleştirirken verimli park altyapısı kullanımını destekler.

Frekans bölümleme

İletişim ağlarında frekans bölümlemesini içeren görevler için, yukarı/aşağı sayaçlar, düşük gürültü ve düşük güç tüketimleri nedeniyle olağanüstü avantajlı olduklarını kanıtlamaktadır.Bu sayaçlar, bir ağ içinde birden fazla kanalın konaklamasını sağlayarak frekansların titiz bölünmesine ve yönetimine yardımcı olur.Kapsamlı sinyal işleme olan ortamlarda, bu sayaçların kullanımı minimum parazit sağlar, iletişim sinyallerinin bütünlüğünü ve kalitesini korur.

Asenkron dekadal sayımı

Yukarı/aşağı sayaçlar, operasyonların küresel saatlerden bağımsız olarak meydana geldiği uygulamalar için kullanılan asenkron dekadal sayımı etkinleştirir.Asenkron sistemlerde, bu sayaçlar, hassasiyeti kaybetmeden uyarlanabilirlikte mükemmel olan baz-10 sayımına ulaşmak için güvenilir bir yaklaşım sağlar.Onların faydası, çeşitli koşullarda çalışan sistemlerde parlar ve doğruluktan ödün vermeden sorunsuz bir şekilde ayarlanır.

Çözüm

Bu makale, 74193 IC'ye odaklanarak yukarı/aşağı sayacın karmaşık tasarım ve operasyonel yönlerini kazıyor.İkili sayım yetenekleri ile bilinir - hem artan hem de azalan - sofistike park sistemlerinden karmaşık frekans bölümü görevlerine kadar çeşitli uygulamalara sahiptir.Teknolojik manzaralar değiştikçe, bu bileşenlerin derin bir anlayışı yeniliği artırabilir ve verimliliği artırabilir.Yukarı/Aşağı Karşı Yardımı, geleneksel uygulamaların ötesine uzanır ve hassas sayma mekanizmalarının etkinliği arttırdığı otomatik sistemlere girer.Örneğin, dinamik trafik yönetimi çözümlerinde, bu sayaçlar akışı optimize etmek için gerçek verileri entegre ederek önemli bir rol oynar.Cihazın çok yönlülüğünden yararlanmak, çeşitli sektörlerdeki zorlukların özelleştirilmiş stratejilerle karşılanmasına izin verir.Sektöre özgü bilgilerden, bu sayaçların tam olarak uygulanması sistem performansını önemli ölçüde artırabilir.
