PCF8575 G/Ç Genişletici için Kapsamlı Kılavuz

Texas Instruments tarafından hassasiyetle hazırlanmış PCF8575, kesme özellikleriyle donatılmış uyarlanabilir 16 bit I2C I/O genişletici görevi görür.Bu makale, çeşitli uygulamalarla birlikte özelliklerinin, pin konfigürasyonunun ve teknik şemaların kapsamlı bir incelemesini sunmaktadır.Mikrodenetleyicilerin giriş/çıkış bağlantı noktalarını uzatmak için kullanıldığında, PCF8575 karmaşık sistemlerin taleplerinde etkili bir şekilde gezinir.Esnekliği, kesintisiz entegrasyon ve devre karmaşıklığı gerektiren ayarlarda parlar.Uygulamalı deneyimler, PCF8575'i kullanmanın sistem tasarımını büyük ölçüde basitleştirebileceğini ve bilgi işlem yeteneklerini artırmak için bütçe dostu bir yaklaşım sunabileceğini ortaya koyuyor.

Katalog

PCF8575'e genel bakış

. PCF8575 I2C protokolü aracılığıyla mikrodenetleyiciler arasında kesintisiz iletişim sağlayan çok yönlü bir uzak I/O genişletici olarak hizmet eder.Veri iletimi için SCL (seri saat çizgisi) ve SDA (seri veri hattı) kullanılması, ek veri yönlendirme sinyalleri gerektirmeden LED'ler gibi yüksek akım sürücü çıkışlarına izin vererek devre tasarımını basitleştirir.Başlatma üzerine, tüm G/Ç pimleri varsayılan olarak yüksek bir duruma sahiptir ve VCC'ye bağlı bir dahili akım kaynağını etkinleştirir.Bu özellik sadece işlemleri kolaylaştırmakla kalmaz, aynı zamanda yardımcı bileşenlere olan ihtiyacı en aza indirir, bu da PCF8575'i çeşitli elektronik uygulamalar için değerli bir varlık haline getirir.

PCF8575'in göze çarpan özelliklerinden biri, entegre bir düzey dönüştürücü aracılığıyla elde edilen hem 3.3V hem de 5V sistemleri için desteğidir.Bu, çeşitli mikrodenetleyici mimarilerle uyumluluğunu genişleterek size sistem tasarımında daha fazla esneklik ve özgürlük sunar.Farklı voltaj standartlarında çalışma yeteneği, çok bileşenli sistemlerde ortak bir zorluğu ortadan kaldırarak voltaj uyumsuzluğu konusunda endişeler olmadan yaratıcı uygulamalara odaklanmanıza olanak tanır.

PCF8575'in önemli bir yönü, karmaşık kurulumlarda bağlantı ve cihaz adreslenebilirliğini artıran yapılandırılabilir I2C arayüzüdür.Lehim jumper'ları ile I2C adresini 0x20 tabanından ayarlayarak birden çok cihazda etkili iletişim sağlayabilirsiniz.Bu uyarlanabilirlik, genellikle sizin tarafınızdan vurgulanan bir ayrıntı olan karmaşık sistemlerdeki çatışmaları ele almak için yararlıdır.Buna ek olarak, cihaz VDD veya VCC ile güçlendirilebilir ve değişen mantık seviyesi gereksinimlerine hitap edilebilir.Bu esneklik, 3.3V veya 5V'de çalışan sistemlerle entegrasyonu basitleştirerek çeşitli uygulamalarda stabilite ve güvenilirliği sağlar.

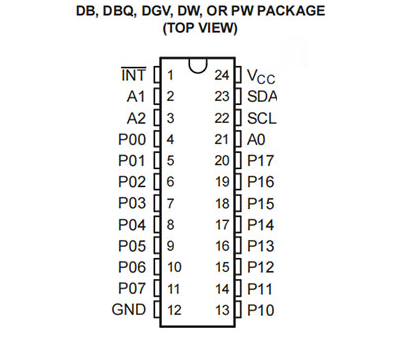

Pin yapılandırması

Pin			TİP	TANIM
İSİM	DB, DBQ, DGV, DW ve PW	RGE
A0	21	18	BEN	Adres girişi 0. Doğrudan V'ye bağlanınCC veya zemin. Çekme dirençlerine gerek yoktur.
A1	2	23	BEN	Adres Giriş 1. Doğrudan V'ye bağlanınCC veya zemin. Çekme dirençlerine gerek yoktur.
A2	3	24	BEN	Adres Giriş 2. Doğrudan V'ye bağlanınCC veya zemin. Çekme dirençlerine gerek yoktur.
İnt	1	22	O	Çıkışı kesintiye uğratın.V'ye bağlanınCC Pull-up yoluyla direnç.
P00	4	1	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P01	5	2	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P02	6	3	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P03	7	4	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P04	8	5	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P05	9	6	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P06	10	7	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P07	11	8	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
Gnd	12	9	-	Zemin
P10	13	10	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P11	14	11	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P12	15	12	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P13	16	13	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P14	17	14	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P15	18	15	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P16	19	16	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
P17	20	17	G/Ç	P-port girişi/çıkışı.Push-Pull Tasarım Yapısı.
Scl	22	19	BEN	Seri saat çizgisi.V'ye bağlanınCC Pull-up yoluyla direnç.
SDA	23	20	G/Ç	Seri veri hattı.V'ye bağlanınCC Pull-up yoluyla direnç.
VCC	24	21	-	Besleme voltajı

CAD Detayları

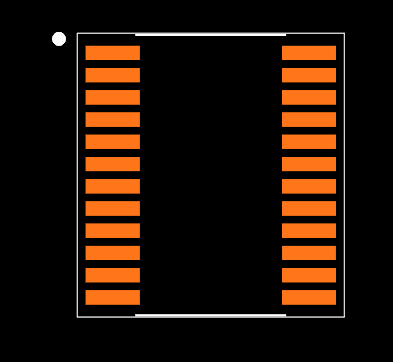

Ayak izi

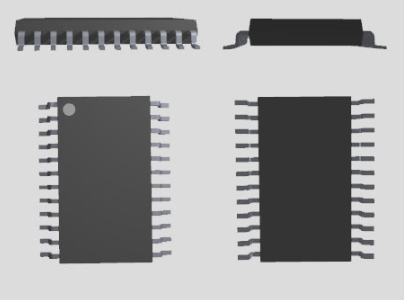

3D Temsil

Özellikler

Özellik	Tanım
Düşük bekleme akımı tüketimi	10 µA maks.
I²C-Paralel Port Genişletici	I²C arayüzü aracılığıyla G/Ç pimlerinin kolay genişletilmesini sağlar.
Açık Dinli Kesme Çıkışı	Harici kesinti üretimini sağlar mikrodenetleyiciler.
Mikrodenetleyici uyumluluğu	Çoğu mikrodenetleyici ile uyumludur.
I²C Otobüs Hızı	400-kHz Hızlı I²C Otobüs.
Adres	Üç donanım adresi pimleri tarafından adreslenebilir ve sekiz cihaza.
Mandal çıkışları	Doğrudan sürüş LED'leri için yüksek akım sürücü özelliği.
Mevcut kaynak	Aktif olarak yüksek bir sürüş için VCC'ye akım sağlar çıktı.
Mandal performansı	Jesd 78, Sınıf II başına 100 Ma'yı aşar.
Çalışma voltajı	2.5 - 5.5V DC.
Çalışma akımı	100 Ma (maks).
I²C Adresi	Varsayılan adres: 0x20, A1 ve A2 lehimleme yoluyla değiştirilebilir Seçim pedleri.
Adreslenebilir pimler	16 ayrı adreslenebilir pimler.
Pin yapılandırması	Giriş veya çıkış olarak yapılandırılabilir her pim;Girdi Destekler Kesme değiştir.
Arduino Kütüphanesi	Arduino Kütüphanesi ile uyumlu: PCF8575.
Başvuru	Arduino Uno R3 ve diğer MCU'lar için uygun Röleleri, buzzerleri, düğmeleri ve LED'leri kontrol etmek.
ESD koruması	JESD 22: 2000-V İnsan Beden Modeli (A114-A), 200-V Makine Modeli (A115-A), 1000 V yüklü cihaz modeli (C101).

Teknik özellikler

Bu tablo, net ve özlü bir temsil sağlar. Texas enstrümanları için teknik özellikler ve özellikler PCF8575PW.

Tip	Parametre
Yaşam döngüsü durumu	Aktif (son güncellendi: 5 gün önce)
Fabrika teslim süresi	6 hafta
Montaj türü	Yüzey montajı
Paket / Dava	24-TSSOP (0.173, 4.40mm genişlik)
Yüzey montajı	EVET
Pin sayısı	24
Ağırlık	89.499445mg
G/işletim sistemi	16
Çalışma sıcaklığı	-40 ° C ~ 85 ° C
Ambalajlama	Tüp
Jesd-609 kodu	E4
Pbfree kodu	Evet
Parça durumu	Aktif
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Fesih sayısı	24
ECCN kodu	Ear99
Terminal kaplaması	Nikel/Palladyum/Altın (NI/PD/AU)
HTS kodu	8542.39.00.01
Voltaj - besleme	4.5V ~ 5.5V
Terminal konumu	ÇİFT
Terminal formu	Martı kanadı
Tepe geri akış sıcaklığı (° C)	260
Besleme voltajı	3.3v
Terminal sahası	0.65 mm
Temel parça numarası	PCF8575
Pin sayısı	24
Çıktı Sayısı	16
Çıktı Türü	Push-pull
İşletim besleme voltajı	5.5V
Güç kaynakları	3/5V
Arayüz	İ2c, smbus
Port sayısı	2
Bit sayısı	16
Saat frekansı	400khz
Akım-Max Tedarik	0.2mA
Çıktı kesinti	Evet
Akım - Çıktı Kaynağı/Lavabo	10mA / 25mA
Özellikler	Por
Yükseklik	1.2mm
Uzunluk	7.8mm
Genişlik	4.4 mm
Kalınlık	1 mm
Radyasyon sertleştirme	HAYIR
ROHS Durumu	ROHS3 uyumlu
Kurşun ücretsiz	Kurşun ücretsiz

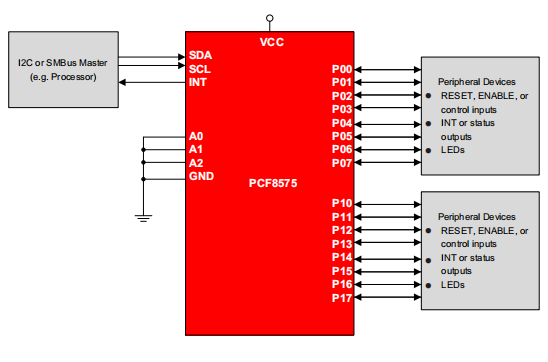

Şematik temsil

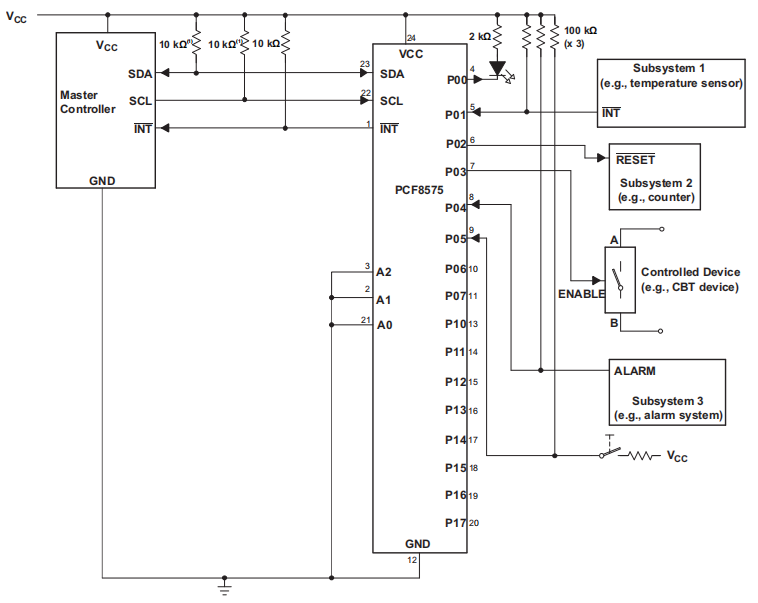

Uygulama devresi

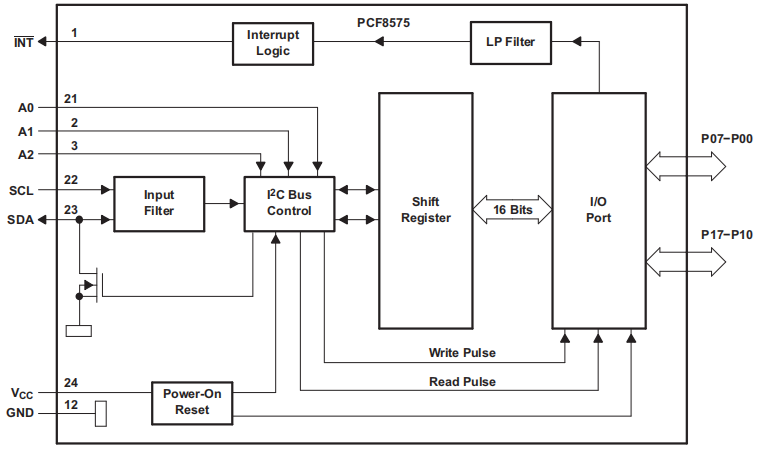

Mantık diyagramı

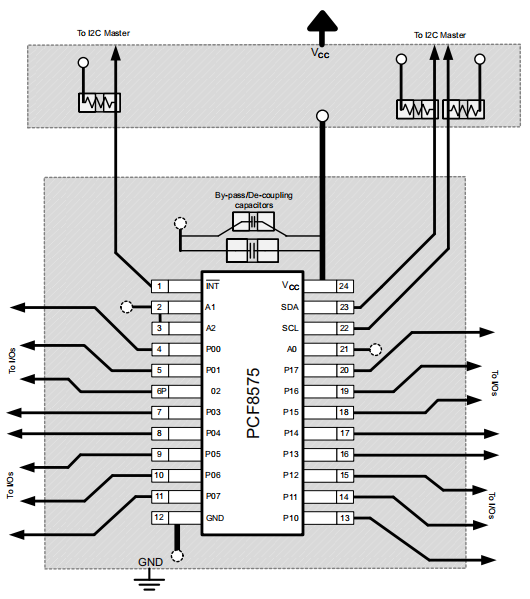

Düzen çizimi

PCF8575'in çeşitli kullanımları

Çok yönlü bir G/Ç genişletici olan PCF8575, çeşitli teknolojik arenaları önemli ölçüde etkiler.Farklı uygulamaları telekomünikasyon, kişisel bilgi işlem ve ötesinde, çoklu çevresel bağlantıları etkili bir şekilde yönetme yeterliliğini gösterir.

Telekomünikasyon ekipmanı

Telekomünikasyon sektöründe, PCF8575, GPIO özelliklerini genişleterek, karmaşık sinyal işleme ortamlarında daha kesin kontrol ve hassasiyet sağlayarak filtre birimleri gibi ekipmanı geliştirir.Uyarlanabilirliği, sistemleri rafine etmeye çalışmanız, istikrarlı bağlantı ve hassas sinyal yönetimi sağlayarak güvenilir bir ortak olarak hizmet eder.

Sunucu altyapısı

Bu bileşen, sunucu altyapıları içindeki aerodinamik işlemleri kolaylaştırır ve yüksek talepte bulunan ayarlar için etkin olan uyarlanabilir bağlantılar sunar.Sunucu tasarımlarını esneklik ve ölçeklenebilirlik ile optimize etmeniz ve en az donanım modifikasyonlarıyla gelişen talepleri karşılamak için size enlem verir.

Ağ yönlendiricileri

PCF8575, aygıt programlanabilirliğini ve bağlantısını genişleterek ağ yönlendiricilerinde destekleyici bir rol oynar.Sağlamlık ve uyarlanabilirliğe odaklanan yönlendiricilerin gelişimine yardımcı olarak, artan veri trafiğini etkili bir şekilde yöneten sofistike çözümler yaratmaya yardımcı olur.

Kişisel Bilgi İşlem Cihazları

Kişisel bilgi işlem dünyasında, bu G/Ç genişletici size sistem mimarisi sınırları tarafından aşırı derecede kısıtlanmadan çevre birimlerini ve geliştirmeleri yenileme esnekliği sunar.Donanım tasarımında yaratıcılığı teşvik eder, erişilebilir teknolojileri verimlilikle pazarlamak için geliştirir.

Tüketici Elektroniği

Hızlı Tüketici Elektroniği pazarında, PCF8575, büyük yeniden tasarım yükü olmadan cihaz özelliklerini genişletir.Bu yetenek, şirketlerin kompakt tasarımlarda son teknoloji özellikleri sunmalarını ve sürekli gelişen bir endüstride rekabetçi bir varlığın sürdürülmesine yardımcı olmalarını sağlar.

Endüstriyel Otomasyon Sistemleri

PCF8575, olağanüstü süreç kontrolünü ve izlemeyi kolaylaştıran endüstriyel otomasyonda etkilidir.Tehlikeli bağlantı sunarak, sofistike operasyon yönetimini destekler, verimliliği artırır ve üretim ayarlarında kesinti süresini azaltır.

Sınırlı GPIO seçeneklerine sahip cihazlar

Kıt GPIO kullanılabilirliği ile sınırlı cihazlar için PCF8575, portları genişleterek devrim niteliğindeki bir çözüm sunarak periferik cihazlarla gelişmiş arayüze izin verir.Bu esneklik, belirli kullanıcı ihtiyaçlarına göre uyarlanmış yenilikçi çözümler geliştirmek için yaratıcı odanızı verir.

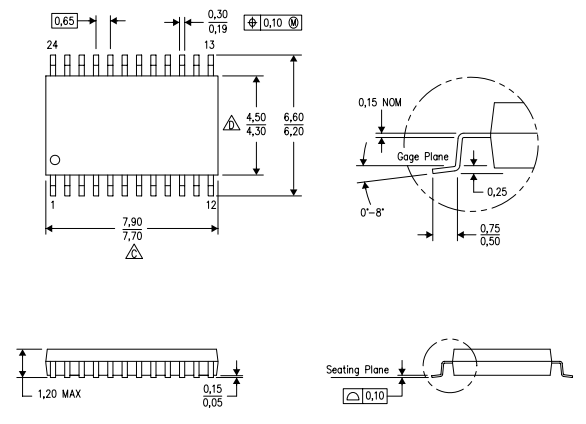

Paketi

Üretici

Merkezi Dallas, Teksas'ta bulunan Texas Instruments (TI), yarı iletken endüstrisinde, esas olarak entegre devrelerde bir öncü olarak dikkate değer katkılarda bulundu.Küresel olarak yenilikçi ruhu ile tanınan Ti, analog ve gömülü işlemedeki atılımları yoluyla çok sayıda teknolojik ilerlemeyi derinden etkiledi.Zamanla, şirket kapsamlı patent koleksiyonunu genişletti ve mükemmel bir pazar varlığı sağladı ve mükemmellik ve yenilik için sürekli güdüye yansıttı.Eğitim ve teknolojideki etkinlikler, hesap makineleri, mikrodenetleyiciler ve çok çekirdekli işlemciler gibi cihazlar da dahil olmak üzere TI'nin çeşitli ürün serisi tarafından şekillendirilmiştir.
