Pickit3 programcısının kapsamlı kılavuzu: pinout, özellikler ve kullanımlar

Microchip teknolojisinden dikkat çekici bir cihaz olan Pickit 3, mikrodenetleyicileri programlamak ve hata ayıklamak için aktif bir araç görevi görür ve fikirlerini fonksiyonel sistemlere sorunsuz bir şekilde entegre etmeniz için güçlendirir.Sezgisel arayüzü, MPLAB IDE ile uyumluluğu ve devre içi seri programlama (ICSP) için sağlam destek ile Pickit 3'ün sizin için güvenilir bir müttefik olduğu kanıtlanmıştır.İş akışlarını kolaylaştırma, kurulum zorluklarını azaltma ve hata ayıklama işlemlerini geliştirme yeteneği, gömülü sistemlerin dinamik alanında çalıştığınız araç setinde temel bir bileşen haline getirir.

Katalog

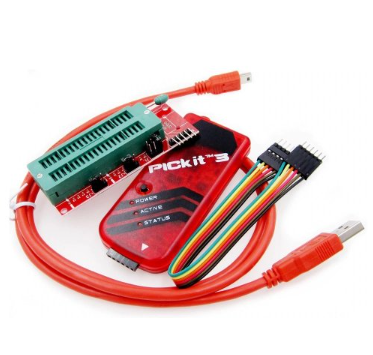

Pickit 3 Programcı/Hata Ayıklayıcı Genel Bakış

Pickit 3 programcı/hata ayıklayıcı, devre içi seri programlama (ICSP) kullanan PIC mikrodenetleyicileri ile etkileşim için belirgin bir şekilde tasarlanmış sofistike bir cihazdır.Windows işletim sistemlerinde MPLab Entegre Geliştirme Ortamı (IDE) ile uyumlu bir şekilde işbirliği yapar, iki ana bağlantı kullanır: PGD (program verileri) ve PGC (program saati), güç kaynağı eşliğinde.Edinme üzerine, USB kablosu ve kurulum diski gibi tamamlayıcı aksesuarlarla desteklenir.Ayrıca, temel teşhis aparatı LED'ler ve bir basma düğmesi içerir.

LED/Düğme	Tanım
Güç LEDİ	Pickit 3 olduğunda bu LED yeşil renkte yanar güç alır.
Aktif LED	Bu LED, Pickit 3 yapabildiğinde mavi renkte yanar PC'ye bir iletişim bağlantısı kurun.
Durum LED	Pickit 3 olduğunda bu LED sarı renkte yanar Resmi programlamakla meşgul.
	Ayrıca bir hata oluşursa kırmızı renkte yanar Programlama süreci.
Push Düğmesi	Bu itme düğmesi için kullanılır "Programcı-Go", PIC'yi PC olmadan programlamanıza izin verir.

Pickit 3 Pinout

Pin numarası	Pin adı	Tanım
1	MCLR/VPP	Master Clear Harici Sıfırlama Pin'in PIC'nin Programlamadan önce MCU'yu sıfırlayın
2	VDD (Hedef)	PIC, 5V veya 3.3V hedef voltajı
3	Zemin	Sistemin öğütülmüş pimi
4	PGD/ICSPDAT	Program verileri (PGD) devre içi diziye bağlanmıştır Programlama (ICSP) Veri Pin
5	PGC/ICSPCLK	Program saati (PGC) devre içi diziye bağlı Programlama (ICSP) saat pimi
6	Bağlantı Yok	Bu pim gelecekte kullanılmak üzere ayrılmıştır

Pickit 3'ün özellikleri

Özellik	Tanım
Programlama ve hata ayıklama	Programlar ve hata ayıklama PIC mikrodenetleyicileri
PC Arayüzü	Bir USB kablosu aracılığıyla basit PC arayüzü
Sürücü Uyumluluğu	Standart Windows sürücüleriyle uyumlu
Programcı	PC olmadan programlamaya izin verir
Voltaj ve devre koruması	Yerleşik aşırı voltaj ve kısa devre ile donatılmış izleme
Teşhis LED'leri	Yerleşik teşhis LED'leri içerir
Mikrodenetleyici ve IDE desteği	PIC mikrodenetleyicilerinin en son sürümlerini destekler ve IDES

Pickit 3'ü yapılandırma

Bileşenleri açma ve hazırlama

Pickit 3 bileşenlerini ambalajlarından hafifçe çıkarın, programcı/hata ayıklayıcı, USB kablosu ve başlık pimlerinin eklenmesine dikkat edin.Eşlik eden belgeler sizi kapsamlı çevrimiçi kaynaklara yönlendirir, bilgi aramanız ve sorunsuz bir yapılandırma deneyimi için bir hazine olarak hizmet eder.Kırılgan elektroniklere istenmeyen zararı önlemek için düzenli, statik olmayan bir ortam oluşturun ve montaj ve test için odaklanmış bir ortam sağlayın.Lehimleme aletleri gibi tüm ekipmanların tutulması, başlık pimi düzeneğinin ve kurulumunun sorunsuz ilerlemesini kolaylaştırır.

Yazılım kurulumu ve uyumluluk

Kurulumun sorunsuzluğu, Windows, MacOS ve Linux gibi işletim sistemleri arasında yazılım uyumluluğunu doğrulamaya dayanır.Bilgisayarın bağlı aygıtları kabul etmesini sağlamak için sürücü kurulumu da dahil olmak üzere, sistematik bir kurulum işlemine bağlı olarak MPLab X IDE yazılımını indirip kurarak başlayın.Bu düzenli ilerleme sadece operasyonel kapasiteyi arttırmakla kalmaz, aynı zamanda sistem entegrasyonuna ilişkin bilgiler sağlar ve yüksek teknolojili gelişimin teşvik edilmesinde gerçek katılımı yansıtır.

Bağlantılar kurmak

Pickit 3 ve bilgisayar arasında etkili iletişimi sağlamak için USB kablonunun her iki uçta da güvenli bir şekilde bağlandığından emin olun.Başarılı cihaz tanıma, kurulum çabalarının doruk noktasını gösterir ve potansiyel sorun gidermeyi en aza indirir.Bu aşama, çeşitli teknolojik girişimlerde gerekli olan disiplinli yaklaşıma benzer şekilde aşağıdaki bağlantı protokollerinin titiz doğasını vurgulamaktadır.

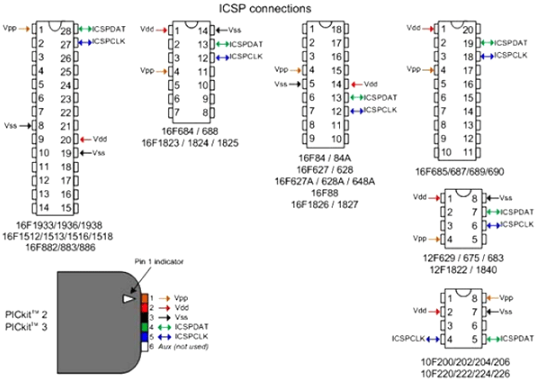

Pickit 3'ün PIC mikrodenetleyicileriyle entegrasyonu

PICT 3 ile PIC mikrodenetleyicilerinin başarıyla programlanması, birkaç ayrıntılı yöne titiz bir odaklanma içerir.Başlangıçta, PIC mikrodenetleyicisi üzerindeki devre içi seri programlama (ICSP) pimlerinin tanımlanması bir zorunluluktur.Bu pimler, pickit için bir iletişim arayüzü görevi görür ve doğru bağlantı hizalaması etkili iletişimi kolaylaştırır ve sorunsuz bir hata ayıklama deneyimine izin verir.

Ayrıca, hem PIC mikrodenetleyicisine hem de pickit'e güç sağlamak dikkate alınmalıdır.Doğru voltajın spesifikasyonlara göre ayarlanması, uygunsuz voltaj seviyeleriyle ilişkili herhangi bir riskten kaçınmak için kullanılır.Belirli mikrodenetleyicinin güç taleplerinin ve sınırlamalarının tam olarak anlaşılması, uygun voltaj ayarlarının elde edilmesinde etkilidir.

Uygulamada, bu hazırlık aşamalarına hakim olmak, genellikle deneme yanılma içeren kişisel deneyimlerle öğrenme ile olgunlaşmış bir süreci kapsar.Donanım bileşenlerinin devre tasarımı temellerinin kapsamlı bir kavrayışı ve ince özellikleri bu öğrenme eğrisine yardımcı olur.Geçmiş çabaları yansıtan, benzersiz kuruluma göre uyarlanmış sistematik bir kontrol listesi tasarlayanlar, hataları azaltır ve genel iş akışı verimliliğini artırır.

Programlama Temelleri

Pickit 3'ün geniş uyumluluğu, diğerlerinin yanı sıra PIC10, PIC12 ve PIC16 gibi çeşitli mikroçip mikrodenetleyici aileleri kapsamaktadır.Bu uyarlanabilirlik, yaratıcı bir dokunuş gerektiren karmaşık projeler için uygun bir işlev yelpazesini keşfetmenizi sağlar.Yeni yayınlanan mikrodenetleyiciler tarafından sunulan özelliklerden tam olarak yararlanmak için, ürün yazılımını güncel tutmak faydalıdır.Pickit 3'ü bir bilgisayara bağlamak, ürün yazılımı güncellemelerini kolaylaştıran bir araç olan MPLab X ide'in yardımıyla sorunsuz bir şekilde yapılır.'Pickit 3 ürün yazılımı yükleyicisi' altındaki talimatlara uymak, cihazın gelişen gelişmiş mikrodenetleyici dizisi ile senkronize kalmasını sağlar.

Kesintisiz bir geliştirme deneyimi için, MPLab X IDE'nin hassasiyetle ayarlanması dikkat çekicidir.Bu işlem, mikrodenetleyicinin spesifik mimarisine uyarlanmış uygun ortam ayarlarının seçilmesini içerir.Doğru proje yapılandırmaları, saat frekansı ve bellek tahsisi dahil olmak üzere parametrelerin tam olarak ayarlanmasıyla oluşturulur.Kütüphaneler ve başlık dosyaları için yol ayarlarının yapılandırılması, verimli kod derlemesini kolaylaştırarak araç zinciri entegrasyonunu geliştirir.Bu kurulum süreçlerinin karmaşıklığı, proje yaşam döngüsü boyunca hata ayıklama etkinliğini ve optimizasyonu önemli ölçüde etkileyebilir.

Programlamada gelişmiş yaklaşımlar

Geliştirilmiş hata ayıklama teknikleri

Hata ayıklama için Pickit 3 potansiyeline dokunurken, birkaç kesin teknik zenginleştirilmiş sonuçlar verebilir.Stratejik olarak yerleştirilmiş kesme noktaları, sistemin mevcut durumunu daha fazla derinlikte incelemeye yardımcı olan, programların yürütülmesini duraklatma şansı sunar.İzleme noktalarının kullanımı, sizi belirli değişken değerlerindeki değişikliklere karşı uyarabilen başka bir anlayışlı yöntemdir.Bu, dinamik ebb ve veri akışı üzerinde daha iyi bir anlayış kazanmaya ve daha fazla kontrol sağlamaya yardımcı olur.MPLab X IDE aracılığıyla gerçek hata ayıklama, program davranışının anında değiştirilmesine ve gözlemlenmesine izin verir, kod yeniden çalıştırma ihtiyacını ortadan kaldırır ve gelişimi daha ilgi çekici bir çaba haline getirir.Geleneksel test sırasında gizli kalabilecek sinir bozucu böcekleri ortaya çıkarmak için genellikle bu yöntemlere güvenebilirsiniz.

Komut dosyası otomasyonu yoluyla iş akışı yüksekliği

MPLab X konsolundaki TCL veya Python gibi komut dosyası yazma dillerini kullanmak, iş akışlarının verimliliğini önemli ölçüde artırabilir.Tekrarlayan görevlerin otomasyonu, gözetimden kaynaklanan hataların olasılığını en aza indirmenize yardımcı olur, böylece onları daha entelektüel olarak zorlu zorluklarla mücadele etmelerini özgürleştirir.Komut dosyası, standart işlemlerin toplu işlenmesini sağlayarak ilgi çekici bir avantaj sağlar.Bu sadece geliştirme ortamını kolaylaştırmakla kalmaz, aynı zamanda hızlı iterasyonlara değer veren çevik metodolojilerle sorunsuz bir şekilde hizalanır.

Komut dosyaları kullanılarak, yeniliklere ve kaliteyi artırmanıza konsantre olmanıza olanak tanıyan birçok yaygın manuel işlem tuzakından kaçınılır.Komut dosyası oluşturmanın yararlılığı sadece verimliliği aşar;Büyük ölçekli projelerin yönetilmesinde genellikle paha biçilmez kabul edilen görevlerin yönetimine ve yürütülmesine tutarlı bir yaklaşım aşılamaktadır.Bu yetenek, doğruluk ve tekdüzeliğe kararlı bir bağlılık geliştirirken, değişen proje ihtiyaçlarına derhal uyum sağlamanızı sağlar.

Yaygın engelleri ele almak

PickIT3 programcısı bazen yapılandırma sırasında, çoğunlukla donanım ve yazılım kurulumları ile zorluklar sunabilir.Bu kılavuz, optimum performans ve minimum kesinti süresini sağlamak için yaygın sorunları teşhis etmek ve çözmek için ayrıntılı, adım adım bir yaklaşım sunmaktadır.

Donanım Sorun Giderme

Yazılım Sorun Giderme

Pickit 3 uygulamaları

Programlama PIC mikrodenetleyicileri

Pickit 3, belirli proje taleplerini karşılamak için mikrodenetleyici işlevlerini özelleştirmek isteyen bir varlık olduğunu kanıtlayan çok çeşitli PIC mikrodenetleyicilerinin programlanmasında mükemmeldir.Bu araç, çeşitli geliştirme platformlarıyla sorunsuz bir şekilde entegre ederek konseptten gerçekleşmeye kadar boşluğu doldurur.Karmaşık projeleri yönetmek için yapılandırılmış bir yaklaşımı teşvik ederek, tutarlılığın ve doğruluğun korunmasına yardımcı olduğu işbirlikçi ortamlardaki rolünü takdir edebilirsiniz.

Hata ayıklama işlevleri

Pickit 3, mikrodenetleyici sistem hatalarının hızlı algılanmasına ve çözünürlüğüne yardımcı olan gerekli hata ayıklama işlevleri sunar.Bu özellik, içgörü ve kontroller sağlayarak karmaşık sorun gidermeyi basitleştirir.Yeni oluşturulan yazılımlarda darboğazları teşhis edebilir ve sistem performansını verimli bir şekilde geliştirebilirsiniz.Pickit 3'le yinelemeli olarak test ve parlatma ile ekipler genellikle önemli kazanımlara yol açan kesin iyileştirmeler sağlar.

Ürün yazılımı güncellemeleri

Mikrodenetleyicilerdeki etkili ürün yazılımı güncellemeleri, yeni ürün yazılımı sürümlerinin silinmesini, doğrulanmasını ve programlanmasını kolaylaştıran Pickit 3 tarafından ustaca ele alınır.Bu, cihazların gelişmiş özellikler ve güvenlik önlemleri ile güncel kalmasını sağlar.Hızlı teknolojik değişimden kaynaklanan sektörlerde, Pickit 3 gibi araçlarla sağlanan sık yazılım güncellemeleri, rekabet gücünü sürdürmeye ve endüstri düzenlemelerini karşılamaya yardımcı olur.

Üretimde kod aktarımını düzene sokma

Üretim hatlarında Pickit 3, programlanan kodun mikrodenetleyicilere aktarılmasını düzene sokmada aktif bir rol oynar, böylece büyük ölçekli üretim işlemlerini destekler.Üretim verimliliğini artıran ve hata oluşumlarını düşüren ve daha yüksek ürün kalitesine yol açan cihazlar arasında tutarlı kod yürütülmesi sağlar.Üretim yöneticileri, tekdüzeliği korumak için tutarlı cihaz çalışmasının kullanıldığı karmaşık üretim ortamlarını denetlemek için Pickit 3'e güvenir.

Pickit 3'ten Pickit 2'yi farklılaştırma

Özellik	Pickit 2	Pickit 3
Sürüm Sürümü	Önceki sürüm	Daha sonraki sürüm
Desteklenen Pic MCUS	Eski PIC mikrodenetleyicilerini destekler	Daha yeni PIC mikrodenetleyicilerini destekler
Hata ayıklama hızı	Daha yavaş hata ayıklama	Daha hızlı hata ayıklama
Önerilen kullanıcılar	Yeni başlayanlar için uygun	Gelişmiş kullanıcılar için uygun
Ek Özellikler	Temel İşlevsellik	Gelişmiş hata ayıklama için gelişmiş özellikler
Yerleşik mantık analizörü	Müsait değil	Mevcut değil (bunun için ICD3'ü düşünün)

Çözüm

Pickit 3, geliştirme ortamlarında güvenilirlik, uyarlanabilirlik ve verimlilik sunan mikrodenetleyici programlama ve hata ayıklama için bir temel taşı olmaya devam etmektedir.Yeni araçlar karşısında bile, devam eden alaka düzeyi sizin için pratikliğini vurgular.Kavramsallaştırma ve uygulama arasındaki boşluğu doldurarak Pickit 3, yeniliği teşvik etmede ve proje zaman çizelgelerini hızlandırmada önemli bir rol oynamaktadır.Eğitim, prototipleme veya büyük ölçekli üretim için kullanılırsa, bu cihaz, iyi tasarlanmış araçların gömülü teknolojinin geleceğini şekillendirme konusundaki önemini vurgular.
