TL494 PWM Denetleyici IC için tam kılavuz

Elektronik projelerinizde dijital sinyal genliğini etkili bir şekilde yönetmek mi istiyorsunuz?TL494 PWM denetleyicisi, verimli PWM kontrol devresi yapısı için kapsamlı bir dizi özellik sunan çeşitli elektronik uygulamalara yardımcı olmak için tasarlanmış çok yönlü bir araçtır. Bu entegre devre, elektronik olarak güçlendirilmiş cihazlardaki karmaşık görevleri basitleştirmeye yardımcı olur, projelerinizdeki hem işlevselliği hem de yeniliği artırır.

Katalog

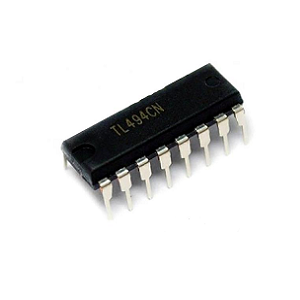

TL494 PWM denetleyicisine genel bakış

Switchmode güç kaynaklarının manzarasında, TL494 PWM denetleyicisi, sabit frekanslı, akım moduna göre çalışan esnek bir bileşen olarak ortaya çıkar.Her şeyi kapsayan tek çip çözümü olarak öngörülen, güç kaynağı uygulamalarında verimli PWM kontrolü için tüm bileşenleri toplar.Ayarlanabilir çip üzerindeki osilatör, özel uygulama ihtiyaçlarına uygun olarak hassas frekans kontrolü olasılığını getirir.Ölü zaman kontrolü, başka bir boyut ekleyerek, anahtarlama kayıplarında azalma sağlayarak enerji tasarrufu en üst düzeye çıkarmayı amaçlayan uygulamalar için verimliliği artırır.

TL494'ün ek bir göze çarpan özelliği, çıkış sinyali yönlendirmesini yöneten ve güç tedarik tasarımlarının esnekliğini etkileyen nabız direksiyonlu flip-flop.Çip içindeki kesin 5V regülatörü, geliştirme ve test sırasında bir referans noktası görevi görür ve değişen yük koşullarında sistem güvenilirliği sağlar.IC, çeşitli uygulamaları barındıran hem push-pull hem de tek uçlu çıkış modlarını destekler.Bu çok yönlülük, TL494'ün basit güç devrelerinden gelişmiş güç tedarik mimarilerine kadar bir dizi tasarıma sığmasını sağlar.Farklı konfigürasyonlara sorunsuz bir şekilde entegre etme yeteneği, pratikliğini sergiler ve maliyet verimliliğini veya performansa öncelik verme özgürlüğü sunar.Bu uyarlanabilir özellikler sayesinde TL494, en son elektroniklerde tercih edilen bir seçim olmaya devam ederek güç yönetimi ve kontrol sistemlerindeki ilerlemeleri teşvik ediyor.

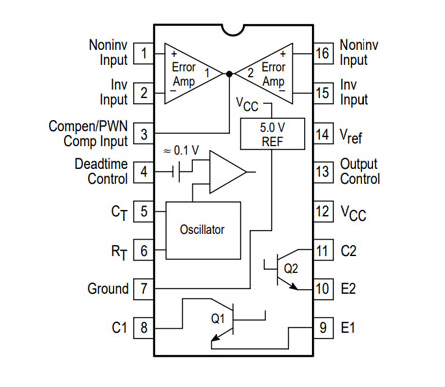

TL494 Pin Yapılandırması

Pin No.	Pin adı	Tanım
1	1in+	Hata Amplifikatörüne Yavaş Olmayan Giriş 1
2	1in-	Hata amplifikatörüne giriş girişi 1
3	GERİ BİLDİRİM	Geri bildirim için giriş pimi
4	DTC	Ölü zaman kontrol karşılaştırıcı girişi
5	CT	Osilatör frekansını ayarlamak için kullanılan kapasitör terminali
6	RT	Osilatör frekansını ayarlamak için kullanılan direnç terminali
7	Gnd	Zemin pimi
8	C1	BJT Çıktı 1'in Toplayıcı Terminali
9	E1	BJT çıkışının yayıcı terminali 1
10	E2	BJT Çıktı 2'nin yayıcı terminali
11	C2	BJT Çıktı 2'nin Toplayıcı Terminali
12	VCC	Olumlu Arz
13	Çıktı Ctrl	Tek uçlu/paralel çıkış veya push-pull seçer ameliyat
14	Referans	5 V referans regülatör çıkışı
15	2	Hata Amplifikatörüne Ters Giriş 2
16	2in+	Hata Amplifikatörüne Yavaş Olmayan Giriş 2

İç yapı

Bileşen	Tanım
5V referans kaynağı	Bandgap prensibini kullanarak kararlı bir 5V çıkışı sağlar. VCC 7.1V'yi aştığında etkin.Dahili veya dış kullanım.
Operasyonel amplifikatörler	Tek bir tedarikle çalışan iki amplifikatör içerir.. Amplifikatörler, sinyallerinin daha güçlülerini diyotlar yoluyla comp pimine çıkarır daha fazla kontrol için.
Testere dişi osilatör	0.3V ile 3V arasında bir voltaj dalga formu oluşturur. Frekans, harici direnç (RT) ve kapasitör (CT) kullanılarak ayarlanabilir formülle: f = 1 / (rt × ct).
Nabız tetiği	Bir flip-flop, bir çıkış transistörünü tetikler Karşılaştırıcı sinyalinin düşen kenarı.Karşılaştırıcı çıkışı olduğunda sıfırlanır Sıfıra düşer.
Karşılaştırıcı	Comp pim sinyalini testere dişi dalga formu ile karşılaştırır. Testere dişi voltajı daha yüksekse ve Comp sinyali ise bir daha yüksek.
Ölü zaman kontrolü	Çıkış sinyali oluşmadığı zaman minimum süreyi ayarlar. Pin 4 (DTC) aracılığıyla kontrol edilir.Varsayılan maksimum görev döngüsü%45;azar DTC sıfır olduğunda% 42.
Hata amplifikatörleri	-0.3V ila 2V arasında değişen yüksek kazançlı amplifikatörler tedarik voltajının altında.Çıkışlar PWM kontrolü için aktif ve ayarlayın Geri bildirime dayanarak.
Çıktı kontrol modları	Tek uçlu (senkronize) veya Push-Pull (Alternatif) İşlem.Osilatörden veya flip-floptan bağımsız direksiyon.
Çıkış Transistörleri	200 Ma'ya kadar batabilir veya kaynak yapabilir.Doygunluk voltajı: <1.3V (Common-Emitter modu) ve <2.5V (ortak koleksiyon modu). Verimli ve güvenilir çalışma.

TL494 özellikleri

• Yapılandırılabilir modlarla (push-pull veya tek uçlu) iki PWM çıkışı sağlar.

• Sabit frekanslı bir osilatör ve entegre hata amplifikatörleri içerir.

• Kararlı çalışma için dahili 5V referans kaynağı.

• Çıkış transistörleri 500 mA'ya kadar kullanır, akım tedarik veya batma.

• Güvenlik için düşük voltaj kilitleme özellikleri.

• Kapsamlı devreli yerleşik PWM kontrolü.

• Çip üstü osilatör ana veya köle işlemini destekler.

• Esnek zamanlama için ayarlanabilir ölü zaman kontrolü.

• Harici devre senkronizasyonunu basitleştirir.

• Otomotive hazır modeller (NCV öneki).

• Kurşunsuz ambalaj seçenekleri sunulur.

TL494 özellikleri

Tip	Parametre
Çalışma voltaj aralığı	7V ila 40V
Çıktı Sayısı	2 Çıktı
Anahtarlama Frekansı	300 kHz
Maksimum görev döngüsü	% 45
Çıkış voltajı	40 V
Çıktı Akımı	200 Ma
Her iki PWM için maksimum çıkış akımı	250 Ma
Sıcaklık aralığı	-65 ° C ila 150 ° C
Sonbahar saati	40 ns
Yükselme süresi	100 ns
Mevcut paketler	16 pimli PDIP, TSSOP, SOIC, SOP

TL494 Mutlak Maksimum Derecelendirmeler

Parametre	Maksimum sınır	Tanım
Besleme voltajı (VCC)	41 V	Hasarı önlemek için besleme voltajı 41 V'yi geçmemelidir.
Giriş Voltajı (VI)	VCC + 0.3 V	Giriş pimi voltajı, kaynağın 0,3 V üzerinde kalmalıdır Voltaj (VCC).
Çıkış Voltajı (VO)	41 V	Dahili toplayıcıdaki çıkış voltajı Transistör 41 V'nin altında kalmalıdır.
Çıktı Akımı (IO)	250 Ma	Dahili transistörün toplayıcı akımı 250 Ma'yı aşın.
Lehimleme ısısı	260 ° C (10 saniye)	1.6 mm'de (1/16 inç) ölçülen maksimum lehimleme ısısı IC gövdesinden, 10 saniye ile sınırlı.
Depolama Sıcaklığı (TSTG)	–65 ° C ila 150 ° C	Hasardan kaçınmak için IC'yi depolamak için güvenli aralık aşırı sıcaklıklar.

TL494 Önerilen Çalışma Koşulları

Entegre devreyi çalıştırmak için önerilen voltaj ve akım parametreleri:

• Geri bildirim pimi akım: maksimum 0,3 mA ile sınırlı.

• Fosc osilatör frekansı: 1 kHz ila 300 kHz aralığında ayarlanabilir.

• BT Osilatör Zamanlama Kondansatörü: 0.47 NF ile 10.000 NF arasında bir değeri olmalıdır.

• RT osilatör zamanlama direnci: 1.8 kΩ ile 500 kΩ arasında değişebilir.

• VCC besleme voltajı: 7 V ile 40 V arasında değişmelidir.

• VI amplifikatör giriş voltajı: -0.3 V ve (VCC - 2 V) arasında düşmelidir.

• VO Transistör Toplayıcı Voltajı: Her bir transistör 200 mA'ya kadar bir toplayıcı akımını kullanıyor.

PWM denetleyicisinin fonksiyonel mekanizması

TL494, geniş kapsamlı bir görev döngüsüne sahip tutarlı bir frekansta çift PWM çıkışlarını ustaca yönetmek için üretilmiştir.Bu cihaz, osilatörü sürmek için dirençler ve kapasitörler gibi minimal bir bileşen kümesi kullanarak işlemi optimize eder.Mimarisi içinde, testere dişi dalga formları, PWM çıkışları üretmek için kontrol voltajları ile ustaca karşılaştırılır ve daha sonra yaratıcı bir nabız direksiyon flip-flop tarafından ustaca yönetilir.Bu stratejik yönlendirme, aerodinamik bir tasarımın ve ekonomik çözümlerin değerlendiği pratik elektronik uygulamalarda fark edilebilecek hem operasyonel verimliliği hem de uyarlanabilirliği arttırır.

Osilatörün sıklığı ölü zaman kontrolünü ve kararlı PWM sinyallerinin üretilmesini etkiler.Spesifik direnç (RT) ve kapasitör (CT) değerlerini seçerek, bu frekansın hassas kontrolü mümkündür.Bu karar, PWM denetleyicisinin çıktı çözünürlüğünü ve duyarlılığını doğrudan etkiler.Elektronik zamanlama devrelerinin ayrıntılı bir keşfi, RT ve BT'nin kalibre edilmesinin, kesin kontrol gerektiren sistemlerde belirli hedeflerin elde edilmesine izin verdiğini göstermektedir.Örneğin, verimliliğe öncelik veren bir güç kaynağı geliştirirken, verimliliği termal performansa karşı dengelerken bu parametreleri belirli özellikleri karşılayacak şekilde dikkatlice ayarlayın.Bu titiz odak, çoğu zaman dayanıklı bir tasarımı fonksiyonel elektroniklerde diğerlerinden ayıran şeydir.

TL494 PWM denetleyicisi nasıl kullanılır?

TL494, güç kaynaklarında ve DC-DC dönüştürücülerde yaygın olarak kullanılan çok yönlü bir PWM (darbe genişliği modülasyonu) denetleyicisidir.Temel özelliklerin ve yapılandırılabilir ayarların bir kombinasyonu yoluyla kesin çıkış güç kontrolü sağlar.İşte nasıl ayarlayacağınız ve etkili bir şekilde kullanacağınız aşağıda açıklanmıştır.Hata amplifikatörlerinin ters giriş pimlerini toprağa bağlayarak başlayın.Bu, düzenleme için istikrarlı bir referans noktası oluşturur.Ürkütülmeyen giriş pimleri, 5V referans voltajı sağlayan ref pimine bağlanmalıdır.Bu kurulum, TL494'ün düzenleyeceği hedef voltajı tanımlar.

DTC (doğrudan akım kontrolü) pimi ve geri bildirim pimi, sistemi ince ayarlamaya ve stabilize etmeye yardımcı olur.DTC pimi, PWM görev döngüsünü doğrudan ayarlar ve geri bildirim döngüsünü değiştirmeden çıkış gücünü değiştirmenin basit bir yolunu sunar.Geri bildirim pimi, yük veya giriş voltajındaki değişikliklere rağmen sistemin tutarlı performansı korumasını sağlayarak çıkış izleme sağlar.PIN 5 ve 6, PWM sinyalinin anahtarlama hızını belirleyen osilatör frekansını kontrol eder.Harici bir direnç ve kapasitörü bu pimlere bağlayarak, verimliliği optimize etmek için frekansı ayarlayabilirsiniz.Bu frekans aynı zamanda indüktörler ve kapasitörler gibi diğer bileşenlerin tasarımını, boyutu ve performansı dengelemektedir.

Hata amplifikatörü TL494’ün işleminin anahtarıdır.Çıkış voltajının bir örneğini 5V referansıyla karşılaştırır ve PWM sinyalini buna göre ayarlar.Bu geri bildirim sistemi, çıktının güvenilir güç düzenlemesi sağlayarak değişen koşullar altında sabit kalmasını sağlar.Pimlerinin ve ayarlarının uygun konfigürasyonu ile TL494, güç kaynağı ve dönüştürücü uygulamaları için sağlam ve hassas bir çözüm sunar.

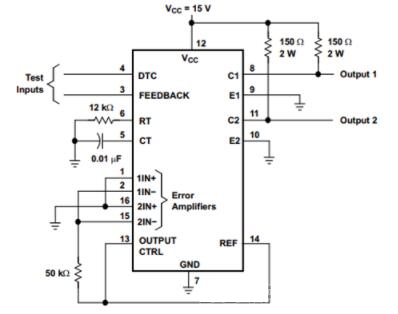

TL494 Test devresi

TL494 uygulamaları

• Güneş sistemleri için mikro inverters

• Bütçeden üst düzeylere kadar çamaşır makineleri

• Elektrikli bisikletler

• Duman alarmları

• Güneş enerjisi sistemleri için invertörler

• Güç faktörü düzeltmesi ile izole edilmiş AC/DC güç kaynakları, 90 watt'ın üzerinde

• Çift denetleyiciler ve analog özelliklerle telekom ve sunucular için AC/DC güç çözümleri

• Kişisel bilgisayarlar ve dizüstü bilgisayarlar

• Mutfak mikrodalga fırınları

• Sunucular için güç kaynakları

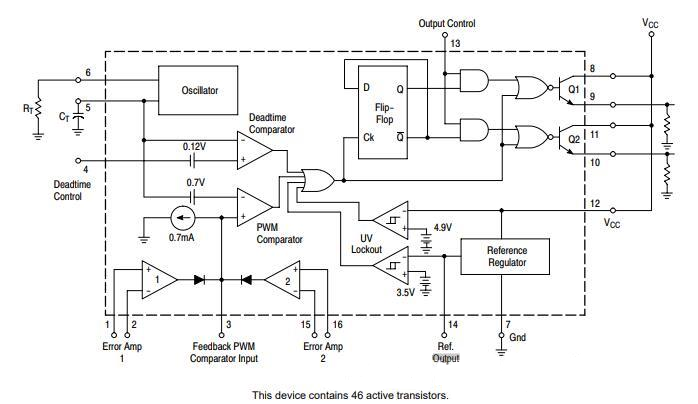

TL494'ün devre şeması

TL494 Devre Şeması

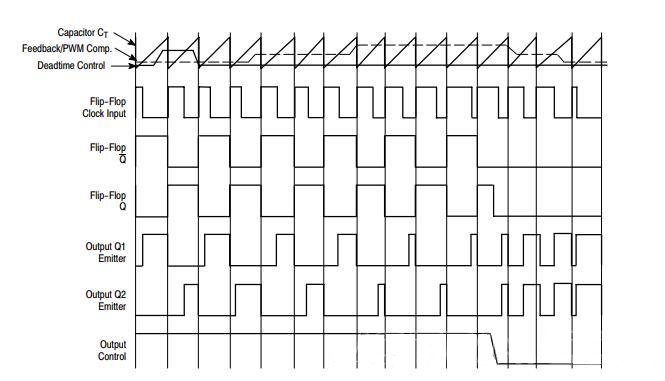

TL494 Zamanlama Diyagramı

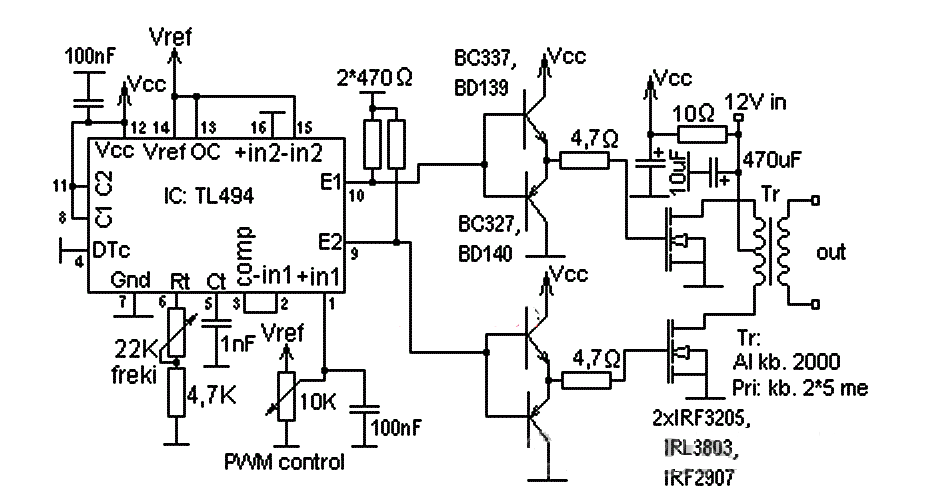

TL494 Klasik İnverter Devresi

Eşdeğer ve alternatif modeller

• UC3843

• TL3842

• UC2842

• SG2524

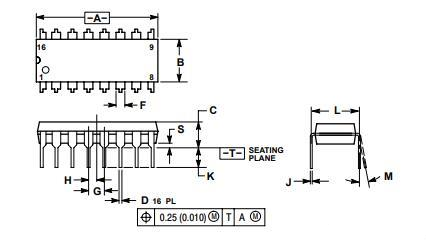

TL494 için paket

Çözüm

TL494 PWM denetleyicisi, çok çeşitli elektronik uygulamalarda gücü yönetmek ve düzenlemek için esnek bir çözüm sağlayan önemli bir araçtır.Çift PWM çıkışları, ayarlanabilir osilatör frekansları ve çeşitli çıkış konfigürasyonları dahil olmak üzere özellikleri, verimli ve güvenilir güç kaynağı devreleri oluşturmak için ideal hale getirir.İster küçük cihazlar ister büyük sistemler için tasarlayın, TL494, karmaşık görevleri kolaylaştırmaya, yeniliği teşvik etmeye ve projelerinizin işlevselliğini artırmaya yardımcı olur.
