TRIACS için Komple Rehber: Çalışma Prensibi, Türler (BT136 ve BT139), Uygulamalar ve Karşılaştırmalar

Bu kılavuz, duvar soketinizden gelen elektrik gibi AC gücünü kontrol etmek için kullanılan özel elektronik parçalar olan TRIAC'larla ilgilidir.Sadece bir yönde elektriğin akmasına izin veren diğer anahtarların aksine, bir Triac her iki yöne akmasına izin verebilir ve AC gücünde çalışan şeyleri kontrol etmek için mükemmel hale getirir.Bu makalede, bir TRIAC'ın ne olduğunu, nasıl çalıştığını ve onu SCR'ler ve Diacs gibi diğer benzer kısımlardan farklı kılan şeyleri öğreneceksiniz.Ayrıca iki ortak triac tipini açıklar: BT136 ve BT139 ve farklı cihazlarda nerede ve nasıl kullanıldığını gösterir.İster küçük bir proje kuruyor olun, ister iş için bir şeyler tasarlarsanız, bu rehber, trikçileri basit bir şekilde anlamanıza yardımcı olur.

Katalog

TRIAC nedir?

A Tetik (Alternatif akım için triot) AC (alternatif akım) devrelerindeki gücü kontrol etmek için kullanılan bir yarı iletken cihazıdır.Öncelikle DC sistemlerinde kullanılan ve akım akışına sadece bir yönde izin veren MOSFET'lerin veya IGBT'lerin aksine, bir TRIAC her iki yönde de yapılabilir ve bu da AC uygulamaları için ideal hale getirebilir.Üç terminali vardır: ana terminal 1 (MT1), ana terminal 2 (MT2) ve bir kapı.Kapı, cihazın pozitif veya negatif voltaj ile tetiklenmesini sağlar ve AC polaritesine bakılmaksızın esnek anahtarlamayı sağlar.Dahili olarak, bir TRIAC, zıt yönlere bağlanan iki tiristör (SCR) gibi işlev görür ve çift yönlü kontrol sistemlerindeki ek bileşenlere olan ihtiyacı azaltır.

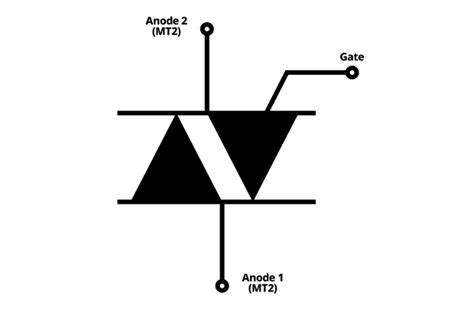

Şekil 2. TRIAC'ın sembolü

TRIAC sembolü, ikili doğasını görsel olarak temsil eder.Sembol içinde iki karşıt ok içerir, bu da akımın MT1 ve MT2 arasındaki her iki yönde akabileceğini gösterir.Dikey bir çizgi, kontrol işlevini gösteren kapı terminaline bağlanır.Bu kompakt ve verimli tasarım, triyakların hafif dimmerler, motor hız kontrolörleri, ısıtma sistemleri ve diğer ev veya endüstriyel AC anahtarlama devreleri gibi AC güç kontrol uygulamalarında yaygın olarak kullanılmasını sağlar.

BT136 TRIAC nedir?

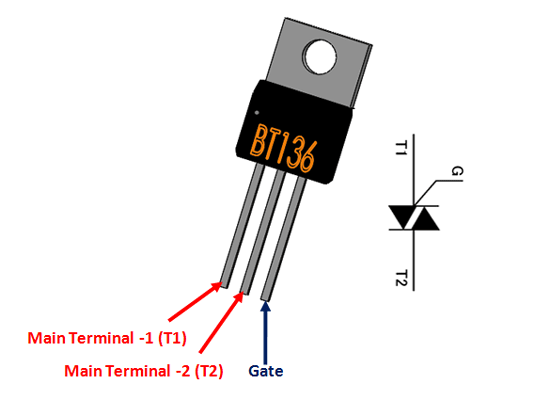

Şekil 3. BT136 TRIAC

BT136, hem ev hem de endüstriyel AC anahtarlama görevlerinde kullanılan popüler bir TRIAC modelidir.Hassas bir kapıya sahiptir, yani çok küçük bir akımla tetiklenebilir.Bu, mikrodenetleyiciler ve mantık IC'ler gibi düşük güçlü cihazlarla kullanım için idealdir.BT136, uzun vadeli güvenilirliğini artıran ve voltaj ani artışlara daha dirençli hale getiren düzlemsel pasivasyon teknolojisi kullanılarak inşa edilmiştir.Dört AC iletim kadranında da çalışabilir, bu nedenle kapı sinyali polaritesi değişse bile iyi performans gösterir.Bu Triac, 230V AC sistemleri için uygun yüksek bloke edici bir voltajı destekler.Ayrıca düşük yük koşullarında bile açılmasına yardımcı olan düşük bir tutma akımına sahiptir.Bu özellikler, BT136'yı ısıtma sistemlerinde fan hızı kontrolü, aydınlatma karartma ve sıcaklık düzenlemesi gibi uygulamalar için sağlam bir seçim haline getirir.

BT136'nın özellikleri

• Düşük geçit akımı gereksinimi, mikrodenetleyiciler veya mantık yongaları tarafından doğrudan kontrolü sağlar.

• Yüksek bloke edici voltaj, AC hatlarındaki voltaj dalgalanmalarına karşı korur.

• Düşük tutma akımı, düşük yük sırasında sabit iletim sağlar.

• Dört quadrant tetikleme, geçit sürücü devre tasarımında esneklik sağlar.

• Düzlemsel pasifleştirilmiş tasarım zaman içinde stabiliteyi ve elektriksel sağlamlığını artırır.

BT136 uygulamaları

• AC iletimini kontrol ederek lamba parlaklığını ayarlayan ışık dimmerleri.

• Tavan vantilatörleri ve klimalar gibi cihazlarda fan hızı düzenleyicileri.

• Elektrikli fırınlar ve su ısıtıcıları gibi cihazlarda ısıtma elemanı kontrolörleri.

• Mikrodenetleyicileri yüksek voltajlı AC yüklerine bağlayan akıllı ev sistemleri.

BT139 TRIAC nedir?

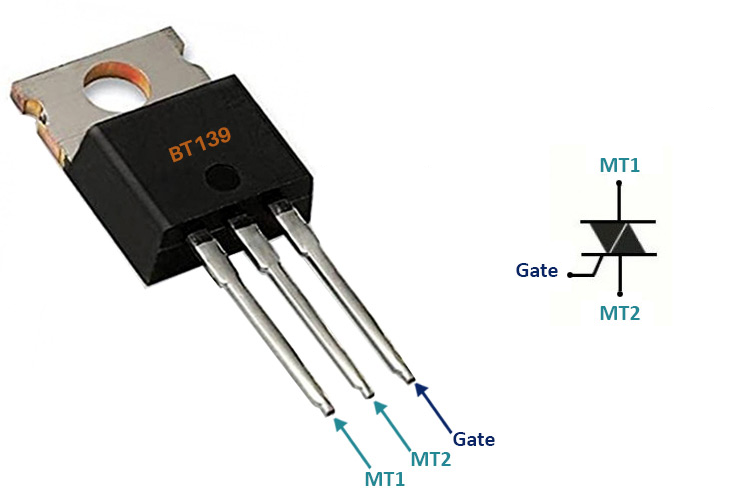

Şekil 4. BT139 TRIAC

BT139, daha yüksek mevcut uygulamalar için tasarlanmış daha sağlam bir triac'dır.Endüstriyel motorlar, ticari aydınlatma sistemleri ve ısıtma üniteleri gibi daha ağır AC yükleri için uygun hale getirerek 9A'ya kadar işleyebilir.BT136 gibi, çift yönlü iletimi destekler ve dört çeyrekte de tetiklenebilir.Sağlam bir tasarıma sahiptir ve tipik olarak endüstriyel ortamlarda bulunan voltaj geçişlerine dayanabilir.Bu, zorlu koşullar için güvenilir bir seçim haline getirir.

BT139'un özellikleri

• Büyük veya endüktif yükleri kontrol etmek için yüksek akım kapasitesi (9A'ya kadar)

• Dört quadrant tetikleme esnek devre tasarımına izin verir.

• Yüksek bloke edici voltaj, standart AC şebekesini ve geçici koşulları kullanır.

• Düşük güçlü kontrol sinyalleri ile uyumlu hassas kapı.

• Düzlemsel pasivasyon, uzun süreli dayanıklılık ve voltaj toleransını sağlar.

BT139 uygulamaları

• Başlangıç ​​akımının yüksek olduğu endüstriyel fan veya pompa hızı kontrolü.

• Ticari aydınlatma sistemleri için faz kontrollü karartma.

• HVAC sistemlerinde ve endüstriyel fırınlarda hassas ısıtma kontrolü.

• Büyük ölçekli otomasyonda akıllı enerji sistemleri ve programlanabilir zamanlayıcılar.

• Çamaşır makineleri ve klimalar gibi üst düzey konut cihazları.

Bir TRIAC Nasıl Çalışır?

Şekil 5. TRIAC'ın çalışma diyagramı

TRIAC'lar (alternatif akım için triyot), AC devrelerindeki gücü kontrol etmek için tasarlanmış yarı iletken cihazlardır.Cihaz önemli olarak, paylaşılan bir kapı terminali ile ters paralel olarak bağlanan iki SCR'dir (silikon kontrollü doğrultucular) ve tetiklendiğinde her iki yönde de yürütülmesine izin verir.Şekil 5'te, ortak bir kapı tarafından kontrol edilen iki arka arkaya tiristörü tasvir eden eşdeğer devresi ile birlikte bir triac sembolünü görüyoruz.Terminaller anot 1 (veya ana terminal 1 - MT1), anot 2 (veya MT2) ve kapı olarak etiketlenir.Kapı terminali, TRIAC aracılığıyla iletimi başlatmak için kullanılır, bu da AC güç anahtarlama uygulamaları için idealdir.

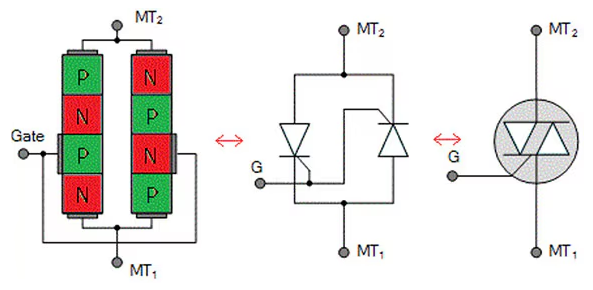

Şekil 6. TRIAC'ın (solda) fiziksel yapısı, iki transistör benzetmesi (orta), triac sembolü (sağ)

Şekil 6'da gösterildiği gibi, bir triac'ın iç yapısı, beş yarı iletken bölge oluşturan alternatif P ve N katmanlarının karmaşık bir düzenlemesini içerir.Bunlar, TRIAC'ın tetikleme sinyaline bağlı olarak her iki yönde de yürütmesine izin verir.Şekil 6'daki merkezi görüntü basitleştirilmiş devre modelini temsil eder ve en sağdaki görüntü devre diyagramlarında kullanılan sembolik gösterimidir.Kapı sinyali, iç transistörlerin kilitleme işlemini kontrol ederek MT1 ve MT2 arasındaki akım akışını sağlar.TRIAC'ların bu çift yönlü doğası, AC akım yönünün sürekli olarak değiştiği dimmer anahtarlar, motor hız kontrolleri ve ısıtma düzenlemesinde yararlı hale getirir.

Triak voltaj akımı davranışı

Bir TRIAC'ın voltaj akımı (V-I) karakteristiği, MT1'e göre ana terminal MT2'nin polaritesine ve kapı sinyalinin polaritesine dayanarak dört çeyreğe ayrılır.Bu bölünme, TRIAC'ın farklı tetikleme koşulları altında nasıl davrandığını anlamada önemlidir ve kontrollü anahtarlama gerektiren devreler tasarlarken gereklidir.

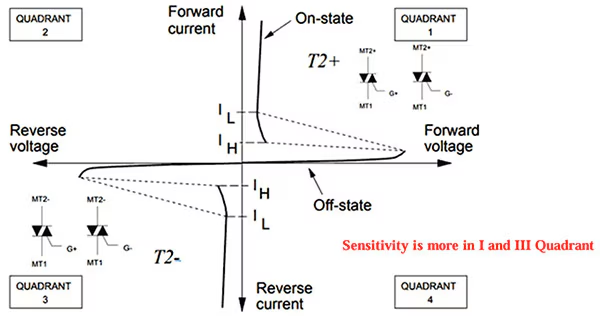

Şekil 7. Bir TRIAC'ın akım özelliklerine karşı voltaj

Yukarıdaki şemadaki V-I karakteristik eğrisine bakın:

• Yatay eksen, MT1 ve MT2 boyunca voltajı temsil eder.

• Dikey eksen, TRIAC üzerinden akımı temsil eder.

• Her eksenin pozitif ve negatif yarıları, Triac'ın her iki yönde de yürütme yeteneğini gösterir ve bu da AC uygulamaları için uygun hale getirir.

Çeyrek I: MT2 Pozitif, Kapı Pozitif (T2+)

Bu çalışma modu, bir triac tetiklemek için en hassas ve verimli olarak kabul edilir.Çeyrek I'de hem ana terminal 2 (MT2) hem de kapı, ana terminal 1'e (MT1) göre pozitiftir.Bu koşullar altında, TRIAC'ın aktive edilmesi kolaydır.Bu çeyrekte yüksek hassasiyet nedeniyle, iletimi başlatmak için sadece küçük bir kapı akımı gereklidir.Bu, çeyrek I'i kontrol uygulamaları için, özellikle AC güç kontrolünde, kapı sürücüsü gereksinimlerini en aza indirgemek karmaşıklığı ve maliyeti azaltabilir.

TRIAC, bu modda "açık" veya yürütme durumuna hızla girer ve akımın MT2 ve MT1 arasında akmasına izin verir.Bu nedenle, bu kadran, ışık dimmerleri, motor hız kontrolörleri ve ısıtıcı düzenleyicileri gibi pratik AC anahtarlama ve faz kontrol devrelerinde yaygın olarak kullanılmaktadır.TRIAC tetikleyici özelliklerin grafik temsillerinde, çeyrek I, hem voltaj hem de geçit akım polaritelerinin pozitif olduğu eğrinin sağ üst bölümünde görünür.

Çeyrek II: MT2 pozitif, kapı negatif

Bu çalışma çeyreğinde, ana terminal 2 (MT2), ana terminal 1'e (MT1) göre pozitif bir voltajda tutulurken, kapı terminali MT1'e göre negatiftir.Bu yapılandırma hala bir SCR veya TRIAC gibi cihazın tetiklenmesine izin verir, ancak çeyrek I'deki çalışmaya kıyasla daha az hassastır.

Azaltılmış hassasiyet, kapı akımının MT2 akımınınkine karşı yöne akması gerçeğinden kaynaklanmaktadır.Kapı ve MT2 arasındaki bu karşıt polarite, taşıyıcıların cihazın yapısına daha az verimli bir enjeksiyonla sonuçlanır, bu da tetikleme elde etmek için daha yüksek bir kapı akımı gerektirir.Sonuç olarak, bu modda cihazı açmak için daha fazla çaba (kapı sürücüsü açısından) gereklidir.

Bu çalışma modu, V-I karakteristik eğrisinin sol üst kadranında gösterilmiştir.Azaltılmış duyarlılığa rağmen, çeyrek II'de tetikleme hala yaşayabilir ve pratik uygulamalarda, özellikle her iki kutupluğunun karşılaştığı AC anahtarlamada yaygın olarak kullanılmaktadır.

Çeyrek III: MT2 negatif, kapı negatif (T2−)

Bu çalışma bölgesinde, hem ana terminal 2 (MT2) hem de kapı, ana terminal 1'e (MT1) göre negatif potansiyeldedir.Bu mod fonksiyonel olarak her iki terminalin pozitif olduğu çeyrek I'e benzer, ancak ters polaritede çalışır.Her ne kadar çeyrek III'teki hassasiyet, çeyrek I'den biraz daha düşük olmasına rağmen, yine de hassas bir çalışma modu olarak kabul edilmektedir.Kapı, iletimi tetiklemek için sadece mütevazı bir akım gerektirir, bu da bu çeyreği düşük güçlü kontrol sinyallerinin kullanıldığı uygulamalar için uygun bir seçenek haline getirir.

Çeyrek III işlemi, alternatif akım (AC) kontrol devrelerinde bulunanlar veya sinyallerin polaritesinin dinamik olarak değiştiği belirli çift yönlü anahtarlama türleri gibi negatif giriş sinyallerini işleyen sistemlerde yararlıdır.Bu mod, kapı ve MT2 voltajlarının negatif negatif kombinasyonuna karşılık gelen dört quadrant tetikleyici karakteristik diyagramın sol alt kadranında grafiksel olarak temsil edilir.

Çeyrek I'e kıyasla biraz azaltılmış hassasiyetine rağmen, Quadrant III hala güvenilir ve duyarlı tetikleme davranışı sunar, bu da her iki kutupadan tetiklenmenin gerekli olduğu birçok çift yönlü veya simetrik anahtarlama uygulamasında pratik bir seçim haline getirir.

Çeyrek IV: MT2 negatif, kapı pozitif

Bu çeyrek, Tiristörün, Quadrant II gibi daha az hassas operasyonel modlarından birini temsil eder.Bu konfigürasyonda, ana terminal 2 (MT2) ana terminal 1'e (MT1) göre negatiftir, kapı pozitif bir akım alır.Bu polarite düzenlemesi nedeniyle, cihazın tetiklenmesi, I ve III kadranlarında bulunan daha hassas modlara kıyasla daha yüksek bir kapı akımı gerektirir.

V-I karakteristik eğrisinde, kadran IV, uygulanan voltajın negatif olduğu ve kapı akımının olumlu yönlendirildiği sağ alt bölümde bulunur.Bu moddaki iletim nispeten verimsizdir, bu da onu kapı hassasiyeti ve enerji kullanımı açısından en az elverişli hale getirir.Birçoğu, yüksek verimlilik veya düşük kapı sürücüsü gerektiğinde bu çeyreği tetiklemek için kullanmaktan kaçınır.Bununla birlikte, davranışlarını anlamak, tristörün performans sınırlarını tam olarak karakterize etmek ve olası tüm koşullar altında güvenli bir şekilde çalıştırmak için hala önemlidir.

Thyristor (SCR) vs TRIAC

Özellik	SCR (Silikon Kontrollü Doğrultucu)	TRIAC (Triode Alternatif akım)
Aile	Tristör	Tristör
İletim Yönü	Tek yönlü (sadece tek yön)	Çift yönlü (her iki yön)
Kapı Tetikleme	Pozitif bir kapı nabzı gerektirir	Pozitif veya negatif kapı ile tetiklenebilir darbe
Tetikleyici Bileşen	Genellikle bir UJT kullanılarak tetiklenir	Genellikle bir diac kullanılarak tetiklenir
Mevcut Davranış Tutma	Mevcut tutma seviyesinin altına düşene kadar devam ediyor	Aynı, ama her iki yönde
Uygulama Odağı	DC veya tek yönlü AC kontrolü için en iyisi	AC kontrolü için ideal (her iki yön)
Güç kullanma	Yüksek voltaj ve yüksek akım kapasitesi	Orta voltaj ve akım kullanımı
Termal yönetimi	Isı lavaboları gerektirir	Tipik olarak sadece bir ısı lavabosuna ihtiyaç duyar
Operasyonel modlar	Tek bir modda çalışır	Dört çalışma modunu destekler
V-I özellikleri	Bir çeyrekte çalışır	İki çeyrekte çalışır
Güvenilirlik	Daha güvenilir	SCR'den daha az güvenilir

Diac vs TRIAC

Özellik	Diac	Tetik
Yapı	İki terminal cihazı	Üç terminal cihazı (MT1, MT2, kapı)
Tetikleme yöntemi	Voltaj belirli bir eşiği aştığında açılır (hayır harici tetikleyici)	Bir kapı nabzı uygulanarak tetiklenebilir
Kapı terminali	Kapı Terminali Yok	Tetiklemek için bir kapı terminali var
Kontrol	Voltaj kontrollü;kontrolsüz anahtarlama	Kapı kontrollü;hassas anahtarlamaya izin verir
Polarite hassasiyeti	Çift yönlü iletim	Çift yönlü iletim
Ortak kullanım	Kontrol devrelerindeki trikoları tetiklemek için kullanılır	AC devrelerinde anahtarlama ve kontrol için kullanılır
Uygulama Örneği	Işık dimmerlerinin bir parçası, motor yumuşak başlangıçları (tetikleyici olarak TRIAC için)	Faz Kontrolü, Motor Hızı Kontrolü, Dimmerler, AC Anahtarlama
Eşleştirmede işlev	Pürüzsüz ve tutarlı tri saldırı tetiklemesini sağlamaya yardımcı olur	DIAC tarafından tetiklenen ana anahtarlama/kontrol bileşeni Bazı devreler

TRIAC'ların avantajları ve dezavantajları

Triacs avantajları

1. çift yönlü akım iletimi

Bir TRIAC'ın avantajlarından biri (alternatif akım için triot) her iki yönde de akım yürütme yeteneğidir.Sadece bir yönde akım akışına izin veren standart SCR'lerin (silikon kontrollü doğrultucular) aksine, TRIAC'lar ters akım akışını işlemek için ek bileşenlere ihtiyaç duymadan AC gücünü kontrol edebilir.Bu çift yönlü özellik onları AC anahtarlama uygulamalarında yararlı kılar.

2. Pozitif veya negatif sinyallerle kapı tetiklenmesi

Triaks, kapı terminaline pozitif veya negatif bir voltaj uygulanarak iletime tetiklenebilir.Tetikleme mekanizması bir polarite ile sınırlı olmadığından, bu esneklik devre tasarımında daha kolay hale gelir.Bu, AC dalga formunun her iki yarısı ile çalışmak için devreler tasarlarken kullanışlıdır.

3. Çift SCR'lere kıyasla devre tasarımını basitleştirir

Tek bir triac akım akışını her iki yönde de kontrol edebildiğinden, genellikle paralel olarak düzenlenmiş iki SCR'nin yerini alabilir.Bu, devre düzenini basitleştiren, alan gereksinimlerini azaltan ve sistemdeki potansiyel arıza noktalarını azaltan genel bileşen sayısını azaltır.

4. Sadece bir ısı lavabosu ve bir sigorta gerektirir

Bir çift SCR yerine TRIAC kullanmak termal yönetimi ve korumayı basitleştirir.Yalnızca bir güç kapanan bileşen olduğundan, tek bir ısı lavabosu yeterlidir.Benzer şekilde, tek bir sigorta koruma için kullanılabilir, tasarımı basitleştirir ve maliyetleri potansiyel olarak azaltır.

5. Düşük ve orta güç uygulamaları için kompakt ve maliyet etkin

Triaks, dimmer anahtarları, motor hız kontrolleri ve ısıtıcı düzenleyicileri gibi ev ve hafif endüstriyel cihazlarda yaygın olarak kullanılmaktadır.Kompakt, ucuz ve devrelere entegre edilmesi kolaydır, bu da onları yüksek güç kullanımının birincil bir endişe olmadığı uygulamalar için ideal hale getirir.

Trikoların dezavantajları

1. Yüksek güçlü veya yüksek gürültü ortamlarında azaltılmış güvenilirlik

Triaks, yüksek güçlü veya elektriksel olarak gürültülü ortamlarda kullanıldığında genellikle SCR'lerden daha az sağlamdır.Bu koşulların yaygın olduğu ağır endüstriyel uygulamalarda kullanımlarını sınırlayan elektriksel gürültü nedeniyle yanlış tetiklemeye daha duyarlıdırlar.

2. DV/DT'ye duyarlı (voltaj değişimi hızı)

Triaks, DV/DT olarak bilinen voltajdaki hızlı değişikliklere karşı daha duyarlıdır.Voltajdaki ani bir artış, bir kapı sinyali olmasa bile cihazı kasıtsız olarak iletime tetikleyebilir.Buna karşı koymak için, tasarımı karmaşıklaştırabilecek ek snubber devreleri gerekir.

3. SCR'lere kıyasla daha düşük voltaj ve akım derecelendirmeleri

Birçok tüketici ve hafif endüstriyel uygulamaya uygun olsa da, trias'lar SCR'lerden daha düşük akım ve voltaj taşıma yeteneklerine sahiptir.Yüksek güçlü sistemler için, özellikle yüksek voltajlarda çalışan sistemler için, SCR'ler genellikle tercih edilen seçimdir.

4. Çeyrek hassasiyet istenmeyen iletime yol açabilir

Triaks, kapı sinyalinin polaritesine ve ana terminallere bağlı olarak farklı “kadranlarda” tetiklenebilir.Bazı kadranlar diğerlerinden daha hassastır ve tasarımda uygun şekilde hesaba katılmazsa, bu kazara iletime veya güvenilmez bir çalışmaya yol açabilir.Güvenilir performans sağlamak için kapı tahrik koşullarını dikkatlice düşünmelisiniz.

TRIACS uygulamaları

Triaks, AC (alternatif akım) elektrik akışını kontrol etmek için kullanılan elektronik bileşenlerdir.Gücü değiştirmesi veya ayarlaması gereken birçok cihazda bulunurlar.İşte bazı yaygın uygulamalar:

Işık Dimmerleri

Triaks, AC voltajının faz kontrolünü sağlayarak ışık dimmer devrelerinde merkezi bir rol oynar.Triac'ın açıldığı her AC döngüsü sırasında noktayı kontrol ederek, lambaya ne kadar voltaj ulaştığını etkili bir şekilde sınırlar.Faz açısı kontrolü olarak adlandırılan bu teknik, verilen ortalama gücü azaltır ve titremeye neden olmadan ışığı karartır.Triaks kompakt ve verimlidir, bu da onları duvar anahtarlarına ve aydınlatma armatürlerine takmak için ideal hale getirir.Ek olarak, triac bazlı dimmerler akkor ampuller gibi dirençli yüklerle iyi çalışır.Bununla birlikte, modern triac dimmerleri, bazı kısaltılabilir LED'ler ve CFL'ler de dahil olmak üzere daha yeni aydınlatma teknolojilerini işlemek için tasarlanmıştır.

Fan Hız Denetleyicileri

Tavan vantilatörleri, egzoz fanları ve bazı havalandırma sistemleri gibi ev aletlerinde, trias'lar genellikle motor hızını düzenlemek için kullanılır.AC döngüsünün iletim açısını ayarlayarak, triyaklar fan motoruna ulaşan voltaj miktarını kontrol eder ve bu da hızını değiştirir.Bu, sabit hız seviyelerinin aksine pürüzsüz, sürekli kontrol sağlar.TRIAC tabanlı fan kontrolörleri eski mekanik yöntemlerden daha verimli ve daha sessizdir.Ayrıca hareketli parçalar olmadan daha kompakt tasarımlara izin verirler.Bu, TRIAC'ları hem konut hem de ticari ortamlarda enerji tasarruflu, düşük gürültülü fan kontrolü için mükemmel bir seçim haline getirir.

Sıcaklık düzenleyicileri

Triaks, sıcaklık seviyelerini yönetmek için elektrikli ısıtıcılarda, fırınlarda ve termostatik olarak kontrol edilen aletlerde yaygın olarak kullanılmaktadır.TRIAC bir anahtar görevi görür ve sabit bir sıcaklığı korumak için ısıtma elemanını hızlı bir şekilde açar ve kapatır.Bu hızlı anahtarlama genellikle sensörler kullanarak sıcaklığı izleyen bir termostat veya bir mikrodenetleyici tarafından kontrol edilir.Trias'ların hareketli parçaları olmadığı için, mekanik rölelerden daha güvenilir ve dayanıklıdırlar.Ayrıca daha hassas kontrole izin vererek enerji tüketimini azaltmaya yardımcı olurlar.Mutfak fırınlarında, oda ısıtıcılarında ve su kazanlarında, TRIAC tabanlı kontrol sistemleri tutarlı performans ve gelişmiş enerji verimliliği elde etmeye yardımcı olur.

Akıllı Ev Sistemleri

Akıllı ev uygulamalarında, trikolar düşük voltajlı kontrol sinyalleri kullanarak yüksek voltajlı aletlerin otomasyonunu mümkün kılar.Örneğin, bir akıllı ışık anahtarı veya termostat, 230V AC cihazını komutlara veya çevre sensörlerine göre aç veya kapatmak için bir TRIAC kullanabilir.TRIAC'lar, büyük röle veya fiziksel anahtarlara ihtiyaç duymadan ışıkları, fanları ve ısıtıcılar gibi cihazları kontrol etmesine izin verir.Bu, daha kompakt ve verimli akıllı ev cihazlarına yol açar.Sessiz operasyon, düşük güç tüketimi ve triyakların güvenilirliği, onları uygulamalar veya ses asistanları tarafından kontrol edilen akıllı ev sistemlerine entegrasyon için çok uygun hale getirir.

Endüstriyel otomasyon

Endüstriyel ortamlarda, triaclar makineleri ve motorlu sistemleri kontrol etmek için önemlidir.AC voltajının faz açısını ayarlayarak elektrikli motorlara, pompalara ve kompresörlere güç kaynağını düzenlemek için kullanılırlar.Bu, hız, tork ve genel enerji verimliliğini yönetmeye yardımcı olur.Trias'lar, mekanik aşınma olmadan ağır yükleri değiştirmek için katı hal rölelerinde de kullanılır, bu da onları sürekli endüstriyel operasyonlar için daha güvenilir hale getirir.Bu uygulamalar, TRIAC'ların hızlı anahtarlama özelliklerinden, düşük bakım ihtiyaçlarından ve kompakt tasarımdan yararlanır.Üretim ve işleme tesislerinde trias'lar otomasyona, maliyet azaltmaya ve karmaşık elektrik sistemleri üzerinde gelişmiş kontrole katkıda bulunur.

Popüler TRIAC Modelleri

Yaygın olarak kullanılan iki TRIAC model BT136 ve BT139'dur.BT136, düşük ve orta güç uygulamaları için uygundur, 4 ampere kadar kullanılır ve genellikle dimmerler, zamanlayıcılar ve düşük güçlü kontrolörler gibi ev cihazlarında kullanılır.Öte yandan BT139, 16 ampere kadar daha yüksek akım yüklerini destekler ve endüstriyel veya daha ağır ev kullanımı için daha uygundur.Her iki model de, kontrol devresinden hassas anahtarlama ve izolasyon sağlamak için genellikle mikrodenetleyiciler veya optoizolatörlerle eşleştirilir.

Çözüm

Triaks, birçok günlük cihazda AC elektriğini kontrol etmeye yardımcı olan küçük ama güçlü araçlardır.Bir şeyleri açmak ve kapatmak veya bir ışığı karartmak veya bir fanı yavaşlatmak gibi bir şeyin ne kadar gücü elde ettiğini değiştirmek için harikalar.Her iki yönde de çalıştıkları için yerden tasarruf ederler ve bir devrede gereken parça sayısını azaltırlar.Triaks evlerde ve fabrikalarda bulunur ve genellikle mikrodenetleyiciler gibi küçük bilgisayarlar tarafından kontrol edilir.Bu kılavuz, triyakların nasıl çalıştığını, ne yapıldıklarını, nasıl kullanılacağını ve en yararlı olduklarını açıkladı.Bu bilgi ile, kendi projeleriniz veya ürünleriniz için doğru TRIAC'ı seçmeye ve kullanmaya hazır olacaksınız.
